Waldmann ONE LED User manual

ONE LED
MVAL 1 S
MVAL 1 SD
Maschinenleuchte
Machine Light
Luminaire pour machine
Apparecchio d‘illuminazione
per macchine
DEU Gebrauchsanweisung
ENG Instructions For Use
FRA Mode d‘emploi
ITA Istruzioni per l‘uso

2
Translations
Original
DEU Gebrauchsanweisung 4
ENG Instructions For Use 18
FRA Mode d‘emploi 32
ITA Istruzioni per l‘uso 46
MVAL 1 S(D) „ONE LED“



Fig. 1
MVAL 1 S

3
MVAL 1 S(D) „ONE LED“

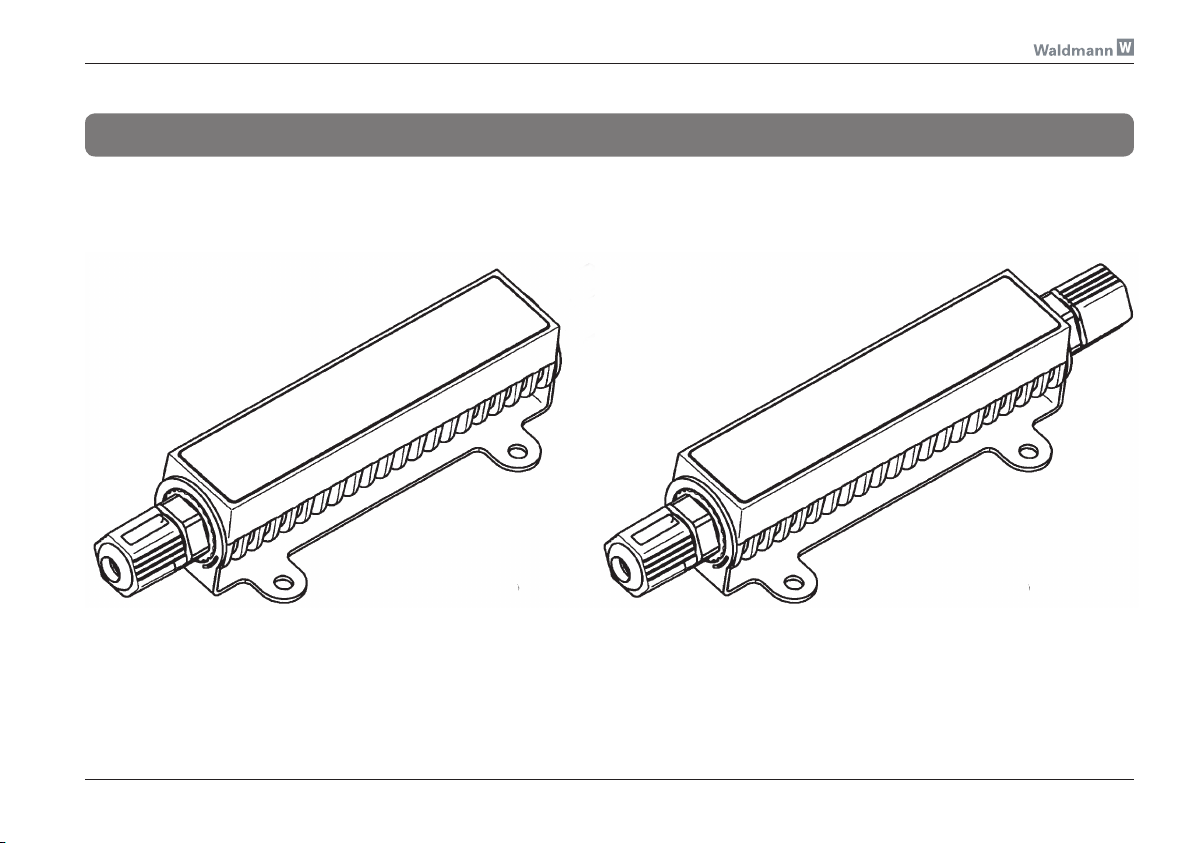

Fig. 2
MVAL 1 S
Fig. 3
MVAL 1 SD

4
Sehr geehrter Kunde,
Sie haben sich für den Kauf eines Waldmann-Produktes entschieden.
Damit haben Sie ganz sicher eine gute Wahl getroffen, denn das Haus
Waldmann ist stets bemüht seinen Kunden nur ausgereifte und zuverläs-
sige Produkte zu liefern.
Für das uns entgegengebrachte Vertrauen bedanken wir uns hiermit
herzlichst und wir hoffen, dass unser Produkt die von Ihnen gestellten
Erwartungen erfüllt oder sogar übertrifft.
Sollten Sie trotzdem einmal Probleme mit einem unserer Erzeugnisse
haben, so wenden Sie sich vertauensvoll an eine unserer Vertretungen
oder direkt an das Werk.
Inhalt
Sicherheitshinweise 5
Beschreibung 8
Bestimmungsgemäßer Gebrauch 9
Abkürzungen und Symbole 9
Montage 10
Anschluss 11
Bedienung 12
Wartung und Reparatur 13
Pflege 14
Entsorgung 14
Technische Daten 15
Anhang 16
Gebrauchsanweisung Maschinenleuchte MVAL 1 S(D) „ONE LED“
DEU

5

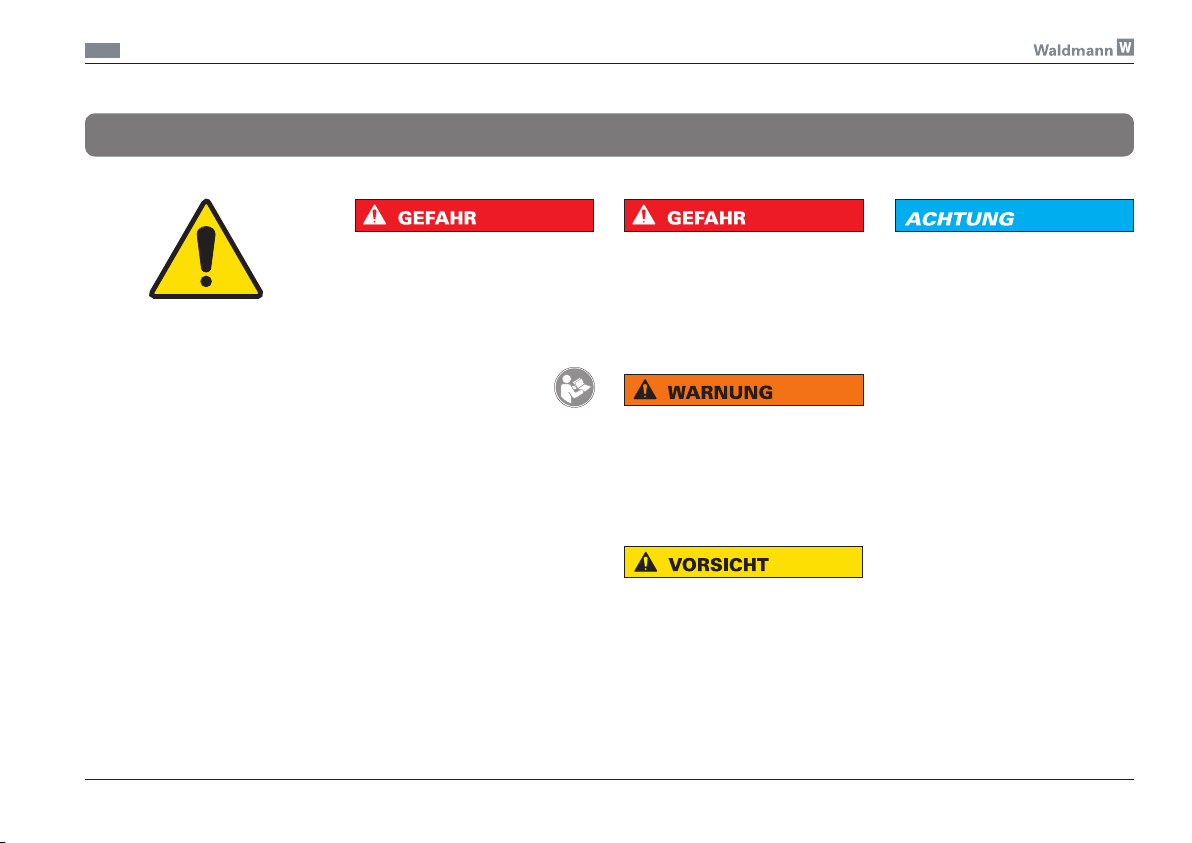

Sicherheitshinweise
! GEFAHR
Dieses Symbol kennzeichnet
Punkte, die bei Missachtung oder
falscher Handhabung unmittelbar
zu schweren Verletzungen oder
Tod führen können.
! WARNUNG
Dieses Symbol kennzeichnet
Punkte, die bei Missachtung oder
falscher Handhabung zu schwe-
ren Verletzungen oder Tod führen
können.
! VORSICHT
Dieses Symbol kennzeichnet
Punkte, die bei Missachtung oder
falscher Handhabung zu Verlet-
zungen oder Sachbeschädigung
führen können.
ACHTUNG
Dieses Symbol kennzeichnet
Punkte, die bei Missachtung oder
falscher Handhabung zu Sachbe-
schädigung führen können.
! GEFAHR
Gefährdung durch falsche Mon-
tage oder Handhabung!
Falsche Montage oder Handhabung
dieses Geräts kann zu schweren
Verletzungen oder Tod führen.
¾Lesen Sie zuerst diese
und ggf. alle sonstigen
dem Gerät beigelegten
Anleitungen und Informatio-
nen!
¾Beachten Sie die in den An-
leitungen und am Gerät an-
gebrachten Warnungen und
Hinweise!
Gebrauchsanweisung Maschinenleuchte MVAL 1 S(D) „ONE LED“
DEU

6
Sicherheitshinweise
! GEFAHR
Explosionsgefahr!
Der Betrieb der Leuchte in explo-
sionsgefährdeten Räumen kann
zur Auslösung einer Explosion
führen.
¾Betrieb nur in nicht explosions-
gefährdeten Räumen!
ACHTUNG
Beschädigung durch falsche
Anschlussspannung!
Eine falsche Anschlussspannung
kann zur Beschädigung oder Zer-
störung der Leuchte führen.
¾Geräte der Schutz-
klasse III nur mit Sicher-
heitskleinspannung (SELV) be-
treiben!
¾Anschluss nur durch ausgebil-
dete Elektro-Fachkraft!
¾Vor Inbetriebnahme überprüfen,
ob die Anschlussspannung mit
der auf dem Leistungsschild
angegebenen Nennspannung
übereinstimmt!
! WARNUNG
Gefährdung durch Stromschlag
bei Berührung!
Unsachgemäß vorgenommene
Wartungs- und Reparaturarbeiten
können zu schweren Verletzungen
oder Tod führen.
¾Vor Wartungs- und Reparatur-
arbeiten die Leuchte vom Netz
trennen!
¾Wartungs- und Reparaturar-
beiten nur durch ausgebildete
Elektro-Fachkraft!
¾Beschädigte Anschlussleitung
sofort von der Stromversorgung
trennen und vom Hersteller
oder von einer Elektro-Fachkraft
ersetzen lassen.
¾Nur vom Hersteller freige-
gebene Teile als Ersatzteile
verwenden!
Gebrauchsanweisung Maschinenleuchte MVAL 1 S(D) „ONE LED“
DEU

7
Sicherheitshinweise
! WARNUNG
Gefährdung durch Blendung!
Der direkte Einblick in die Licht-
quelle kann zu temporär einge-
schränktem Sehvermögen und
Nachbildern führen. Dabei kann
es zu Irritationen, Belästigungen,
Beeinträchtigungen oder sogar zu
Unfällen kommen.
¾Der direkte Einblick in die Licht-
quelle ist zu vermeiden.
¾Leuchte so platzieren, dass ein
direkter Einblick in die Lichtquel-
le vermieden wird.
ACHTUNG
Beschädigung durch auftreffen-
den Laserstrahl!
Ein direktes oder indirektes Auf-
treffen eines Laserstrahls kann zur
Zerstörung der LED führen.
¾Leuchte nur außerhalb des Ein-
wirkungsbereiches von Hoch-
leistungslasern (z. B. Schneidla-
ser, Schweißlaser) einsetzen.
Gebrauchsanweisung Maschinenleuchte MVAL 1 S(D) „ONE LED“
DEU

8
Beschreibung
ONE LED Mit der ONE LED verstärkt Waldmann sein Angebot an LED-Maschinenleuchten. Als Ergänzung für die bereits
von Waldmann angebotenen LED-Leuchten mit Standard-LEDs (z. B. SPOT LED) wurde die neue Leuchtenserie
ONE LED mit Hochleistungs-LED entwickelt.
Mit der ONE LED-Serie schafft Waldmann eine Leuchtenserie die sowohl für die Grundausleuchtung von
Werkzeugmaschinen und Bearbeitungszentren als auch für die unmittelbare Beleuchtung des Arbeitsbereiches
geeignet ist.
Der Einsatz einer Hochleistungs-Leuchtdiode sorgt für eine außergewöhnliche Lichtleistung, welche der anderer
Leuchtmittel zumindest ebenbürdig ist.
DieVerwendung eines mit großer Kühlfläche ausgestatteten Gehäuses sorgt für eine große Lebensdauer, weniger
Maschinenstillstandszeiten infolge Wartungsarbeiten sind die unmittelbare Folge.
ONE LED-Leuchten von Waldmann sind als feststehende oder schwenkbare Anbauleuchten erhältlich. Die Leuch-
ten sind sowohl für Einzelanschluss (MVAL 1 S) als auch für Durchgangsverdrahtung (MVAL 1 SD) verfügbar.
Ein Gehäuse aus Aluminium-Druckguss und eine Schutzscheibe aus Sicherheitsglas sind resistent gegen heiße
und scharfkantige Späne. Das Gehäuse ist wasserdicht und resistent gegen Kühl- und Schmiermittel. Für weniger
kritische Bereiche ist eine Version mit Acrylglas-Schutzscheibe verfügbar.
Schutzart:
Schutzscheibe aus Sicherheitsglas IP67
Schutzscheibe aus Acrylglas IP54
Gebrauchsanweisung Maschinenleuchte MVAL 1 S(D) „ONE LED“
DEU

9

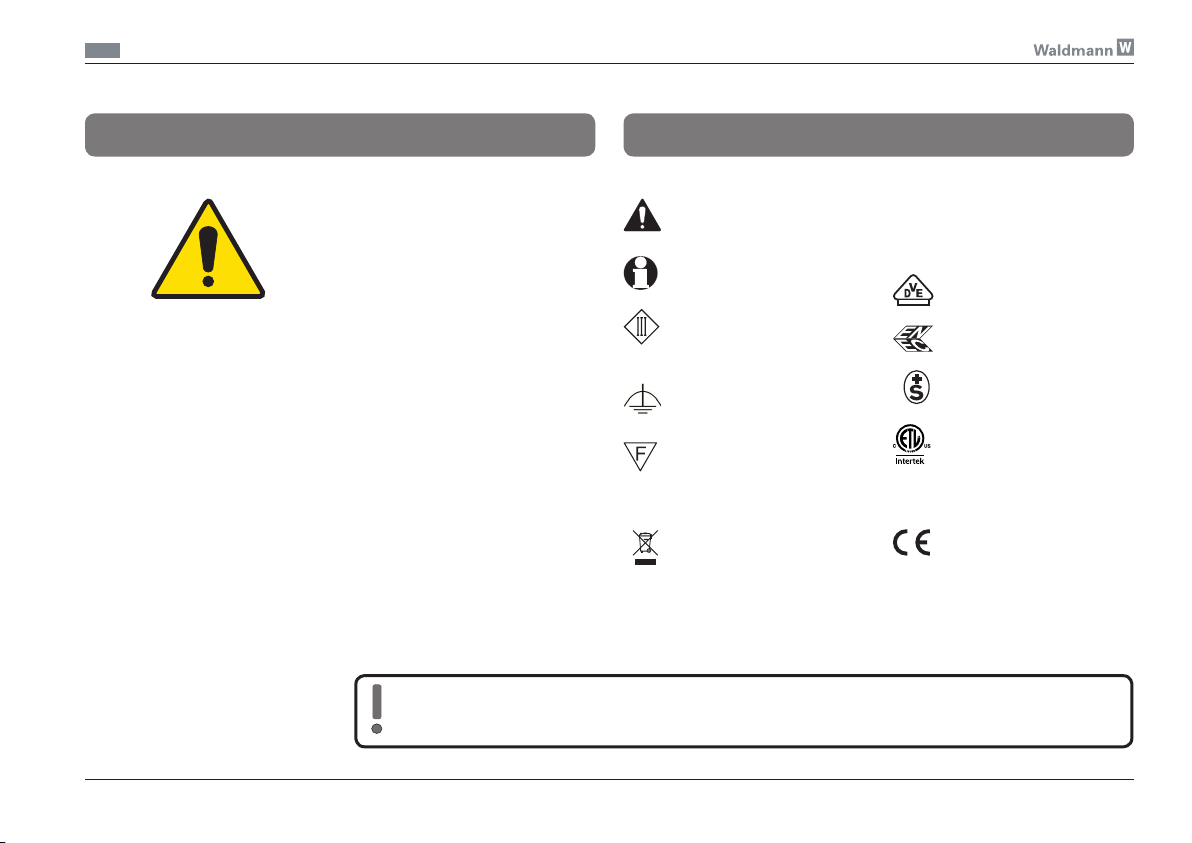

VDE-Zulassung
ENEC-Zulassung
SEV-Zulassung
Leuchte geeignet zur Mon-
tage auf normal entflamm-
baren Oberflächen
Bestimmungsgemäßer Gebrauch
Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die infolge der Nutzung
abweichend vom bestimmungsgemäßen Gebrauch oder der Nichtbeachtung von Sicherheitshin-
weisen und Warnungen verursacht werden.
Verwendungszweck:
Maschinenleuchte - Leuchte für
den Anbau an Maschinen.
Einsatzort:
Ausschließlich für nicht explosions-
gefährdete Räume.
Geeignet für nasse Umgebungen.
Die Umgebungstemperatur TAmax
darf 50°C nicht überschreiten.
Nicht einsetzbar im Einwirkungsbe-
reich von Hochleistungslasern.
Betriebsart:
Die Leuchte ist ausgelegt für Dau-
erbetrieb. CE-
Konformitätskennzeichen
Wichtige Information!
Entsorgungshinweis
beachten!
Sicherheits- oder
Warnhinweis!
Gerät der Schutzklasse III
(Betrieb mit Sicherheits-
kleinspannung (SELV))
LED lichtemittierende Diode
Abkürzungen und Symbole
Funktionserde
Gebrauchsanweisung Maschinenleuchte MVAL 1 S(D) „ONE LED“
DEU
ETL-Zulassung
(USA/CAN)

10

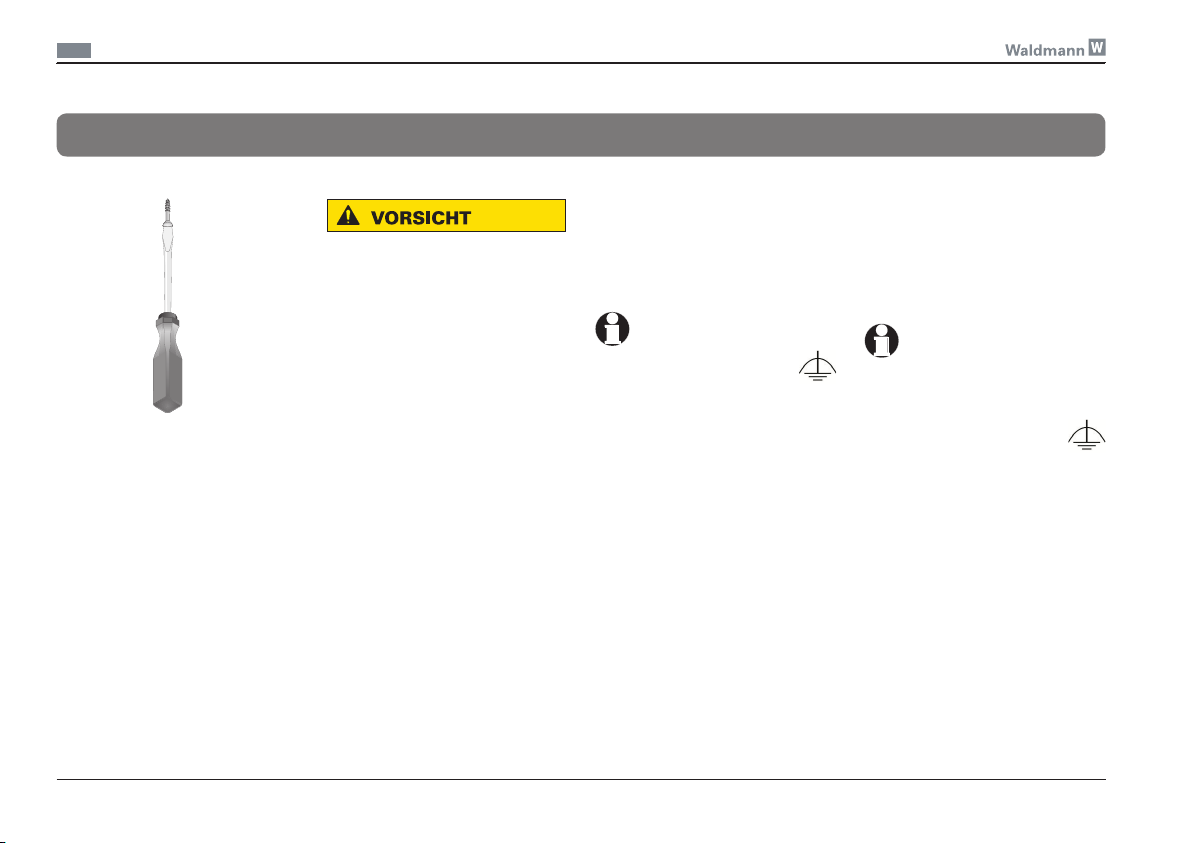

! VORSICHT
Gefährdung durch unzureichen-
de Befestigung!
Bei unsachgemäßer Montage kann
die Leuchte herunterfallen.
¾Leuchte mittels geeigneter
Schrauben oder anderer geeig-
neter Adapterteile standsicher
positionieren!
¾Andere als die vom Herstel-
ler vorgeschlagenen Befes-
tigungen auf Zuverlässigkeit
prüfen!
¾Montage nur an einer zur Mon-
tage geeigneten ebenen Ober-
fläche!
¾Montage nur durch ausgebilde-
te Elektro-Fachkraft!
Montage
Direktmontage
Die Leuchte kann mittels gewinde-
furchender Schrauben* direkt am
Gehäuse angeschraubt werden,
siehe Fig. 51 auf Seite 16.
Wichtiger Hinweis!
Die Leuchte muss geerdet
werden (Funktionserde)!
Schrauben Sie die Leuchte hierzu
an eine mit der Funktionserde ver-
bundene Fläche.
Haltermontage

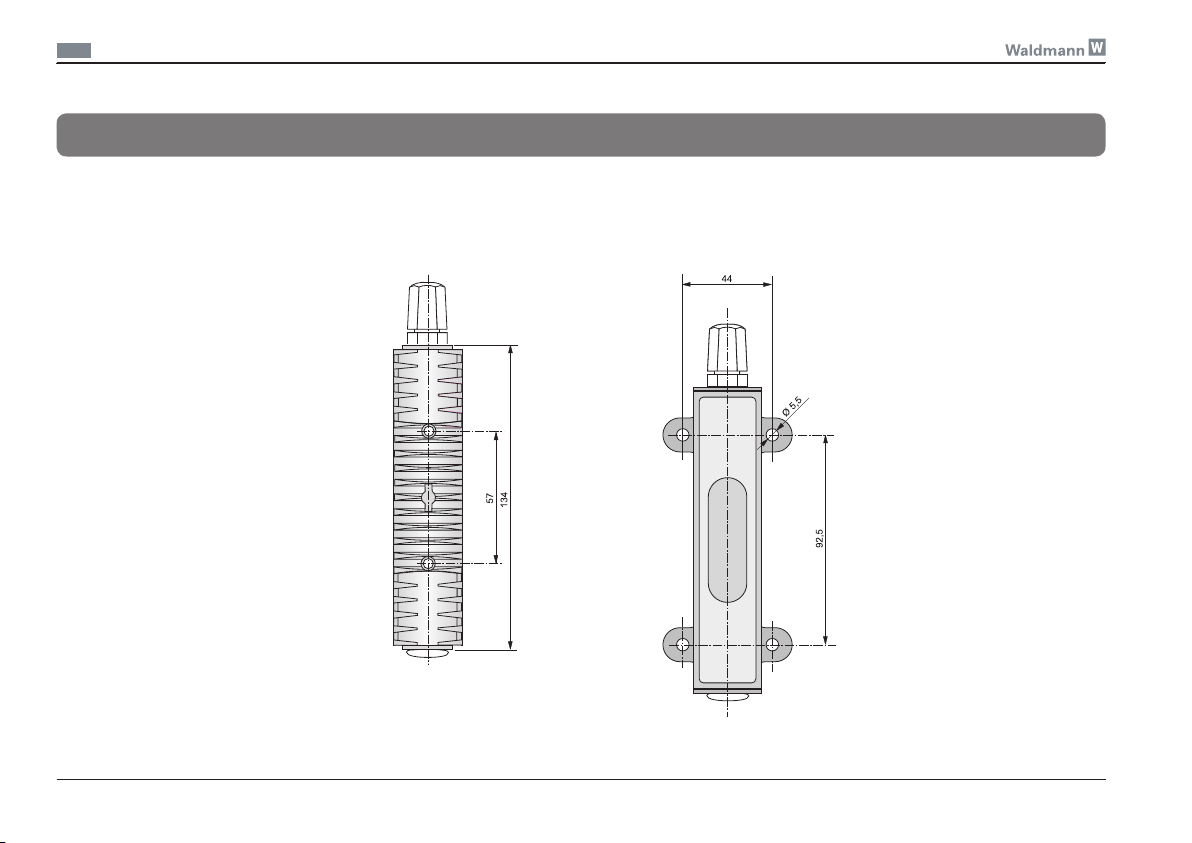

Bohrbild, siehe Fig. 52 auf Seite 16.
Hinweis: Bei Sonderausführungen
kann das Bohrbild vom Standard-
Bohrbild abweichen.
Wichtiger Hinweis!
Die Leuchte muss an der Halte-
rung geerdet werden (Funktions-
erde)! Schrauben Sie die Leuch-
te hierzu an eine mit der
Funktionserde verbundene
Fläche.
* gewindefurchende Schraube
M5 x 10 DIN 7500
Waldmann-Nr. 407015112
Gebrauchsanweisung Maschinenleuchte MVAL 1 S(D) „ONE LED“
DEU

11

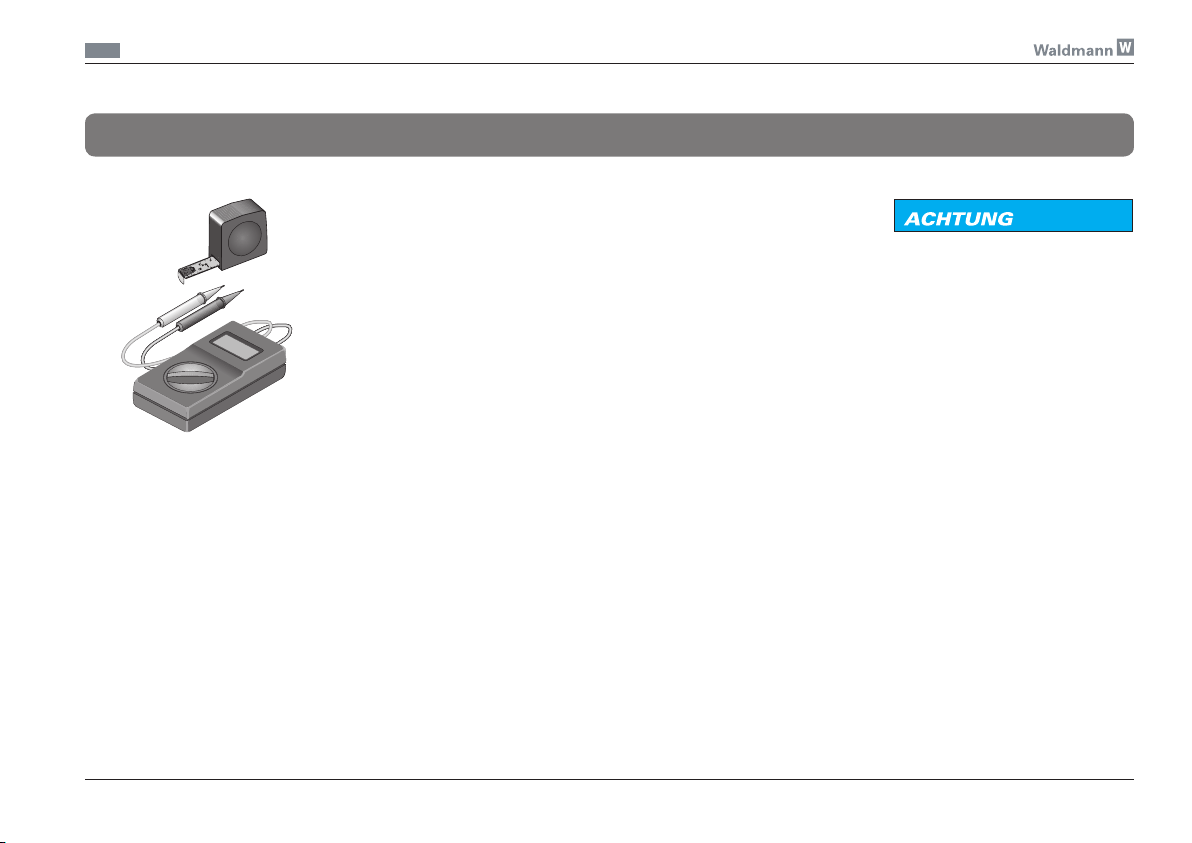

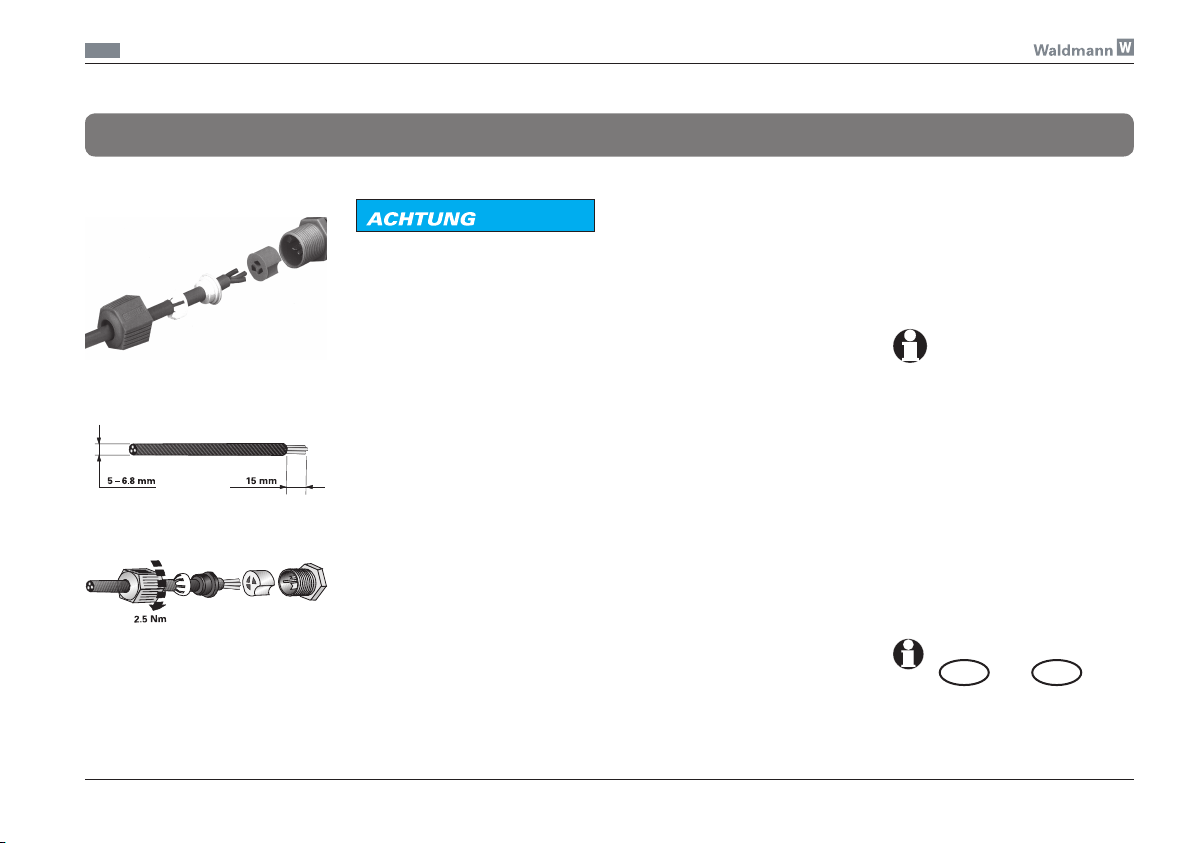

Anschluss
Die Leuchte wird mit Phoenix-
Quickon-Verbindungssystem ge-
liefert (siehe Fig. 15).
Erforderliches Kabel
Flexibles Kabel 0,34 - 0,75 mm²
Leitungsmantel-Ø 5 - 6,8 mm
Einzellitzen-Ø
- bei 0,34 mm² >= 0,10 mm
- bei 0,5 mm² >= 0,15 mm
- bei 0,75 mm² >= 0,15 mm
Aderisolation: PVC/PE
Abisolieren
Nur Kabelmantel abisolieren -
Adern nicht abisolieren.
Abisolierlänge 15 mm
Folgende Anschlussbelegung ist
einzuhalten:
1 DC (+)
2 DC (_)
3 nicht belegt
Wichtiger Hinweis:
Die Leuchte ist gegen Verpolung
geschützt. Die Funktion ist auch
bei Vertauschen der beiden DC-
Leitungen gewährleistet.
Bei Durchgangsverdrahtung dürfen
max. 3 Leuchten hintereinander
angeschlossen werden!
Bei erneutem Kabelanschluss
(max. 10 mal) ist das gebrauchte
Aderende abzuschneiden.
Fig. 15a
Fig. 15b
Fig. 15
Anschluss
ACHTUNG
Beschädigung durch falsche
Anschlussspannung!
Eine falsche Anschlussspannung
kann zur Beschädigung oder Zer-
störung der Leuchte führen.
¾Anschluss nur durch ausgebil-
dete Elektro-Fachkraft!
¾Vor Inbetriebnahme überprüfen,
ob die Anschlussspannung mit
der auf dem Leistungsschild
angegebenen Nennspannung
übereinstimmt!
¾Zum Anschluss sind die bei-
gelegten Verbindungsteile zu
verwenden.
¾Der Anschluss hat entsprechend
der geltenden Errichtungsbe-
stimmungen zu erfolgen.
Gebrauchsanweisung Maschinenleuchte MVAL 1 S(D) „ONE LED“
DEU
Wichtiger Hinweis für
USA und CAN
Dieses Gerät muss mit einem
Netzteil der Klasse 2 verbunden
werden!

12
Bedienung
Ein- und Ausschalten der
Leuchte
Die Leuchte verfügt standardmäßig
über keinen eingebauten Schalter.
Sie wird über externe Schaltele-
mente oder Steckverbinder ein-
und ausgeschaltet.
Ausrichten der Leuchte
Bei Verwendung eines entspre-
chendem Halters, kann die Leuchte
entsprechend dem eigenen Bedarf
eingestellt werden.
Der Schwenkbereich beträgt 90° in
jede Richtung und ist in Rastschrit-
te zu je 15° unterteilt.
Fig. 16
Gebrauchsanweisung Maschinenleuchte MVAL 1 S(D) „ONE LED“
DEU

13

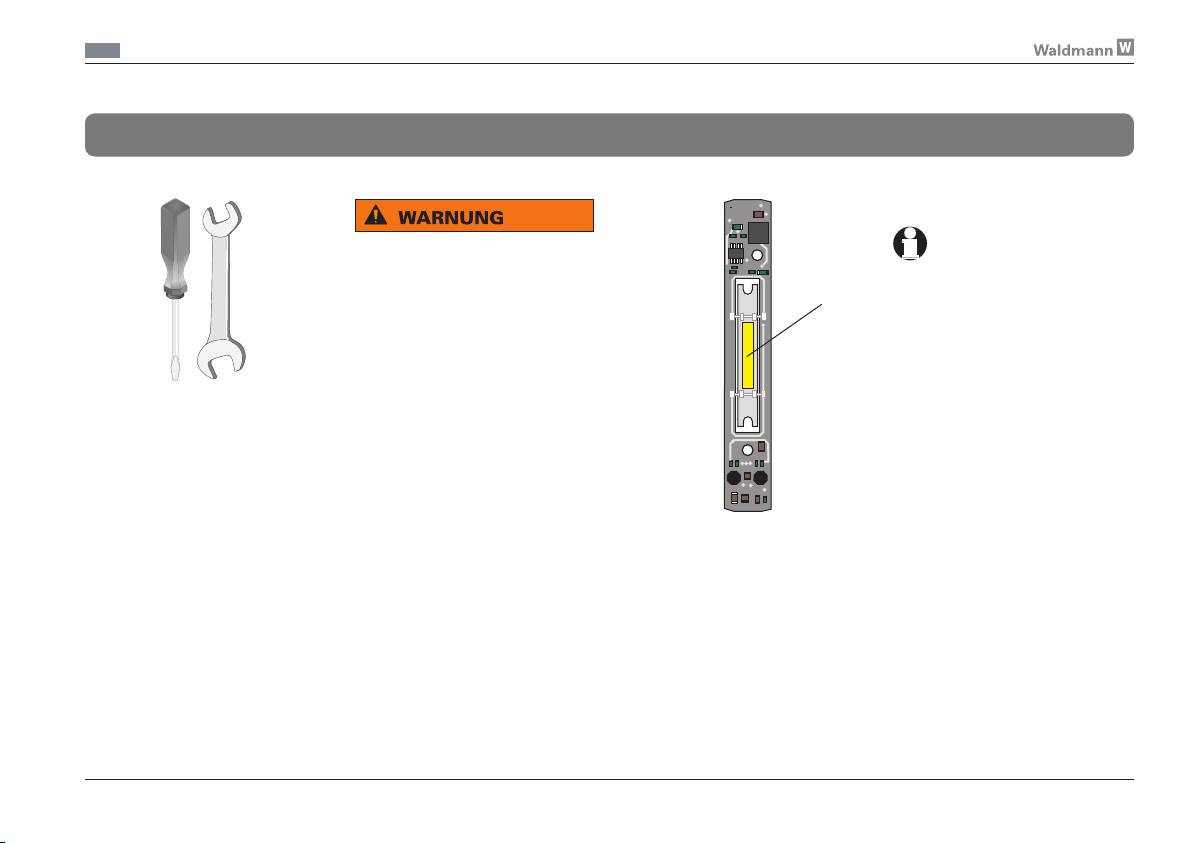

Wartung und Reparatur
Fig. 17
! WARNUNG
Gefährdung durch Stromschlag
bei Berührung!
Unsachgemäß vorgenommene
Wartungs- und Reparaturarbeiten
können zu schweren Verletzungen
oder Tod führen.
¾Vor Wartungs- und Reparatur-
arbeiten die Leuchte vom Netz
trennen!
¾Wartungs- und Reparaturar-
beiten nur durch ausgebildete
Elektro-Fachkraft!
¾Beschädigte Anschlussleitung
sofort von der Stromversorgung
trennen und vom Hersteller
oder von einer Elektro-Fachkraft
ersetzen lassen.
¾Nur vom Hersteller freige-
gebene Teile als Ersatzteile
verwenden!
LED
Leuchtmittel wechseln
Die Leuchte ist wartungsfrei.
Ein Leuchtmittelwechsel ist
nicht notwendig. Sollte trotzdem
ein Leuchtmittel ausfallen, ist unser
Service-Team für Sie erreichbar:
Service-Hotline:
+49 (0) 77 20 / 6 01 - 170
Service-E-Mail:
[email protected]
Gebrauchsanweisung Maschinenleuchte MVAL 1 S(D) „ONE LED“
DEU

14

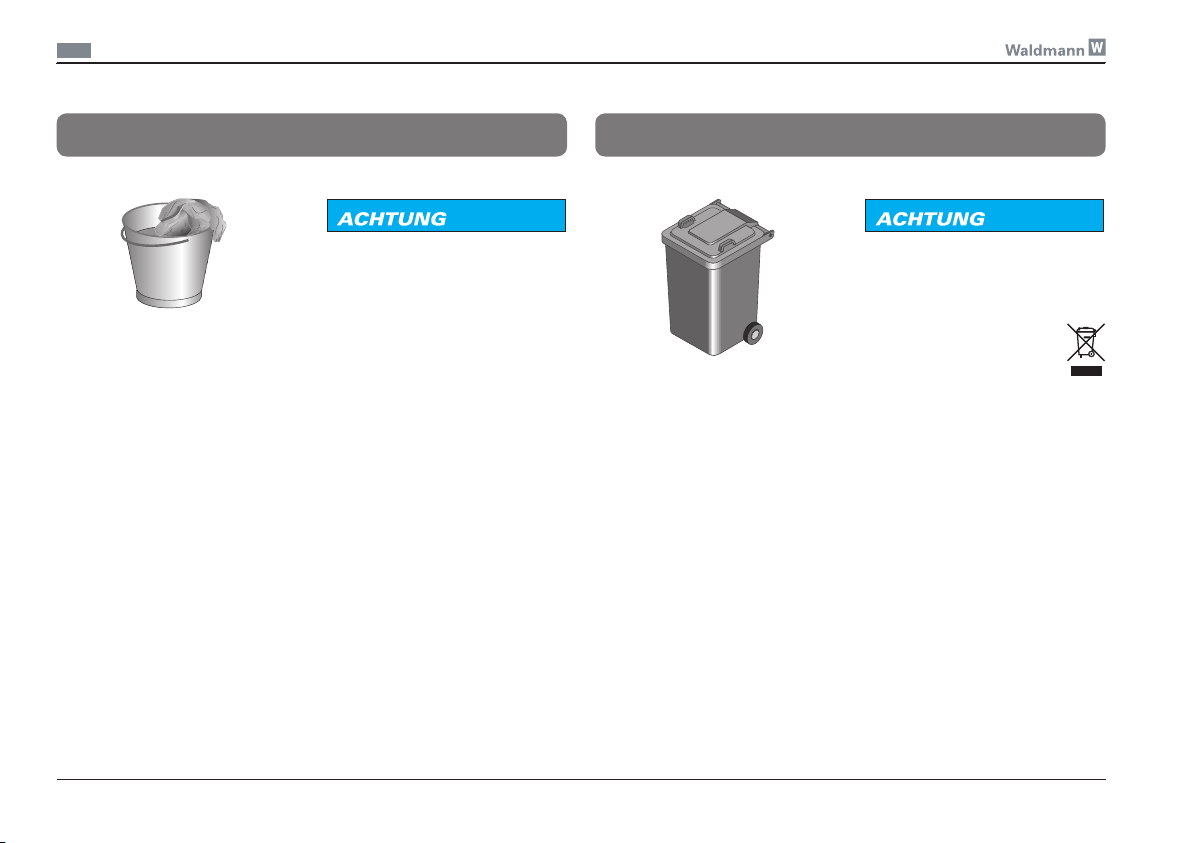

Pflege Entsorgung
ACHTUNG
Gefahr der Beschädigung durch
falsche Pflege!
Falsche Pflege kann zu Zerstörung
des Gerätes führen.
¾Transparente Blende regelmä-
ßig reinigen!
¾Reinigung der Leuchtenteile nur
mit normalem Haushaltsreini-
ger getränktem Tuch!
¾Verträglichkeit der verwendeten
Mittel mit Lacken und Kunst-
stoffen beachten!
ACHTUNG
Umweltgefährdung!
Falsche Entsorgung gefährdet
unsere Umwelt.
¾Das Gerät ist am Ende
seiner Lebensdauer den
zur Verfügung stehen-
den Rückgabe- und Sammel-
systemen zuzuführen!
Gebrauchsanweisung Maschinenleuchte MVAL 1 S(D) „ONE LED“
DEU

15
Technische Daten
Elektrische Werte:
MVAL 1 S(D)
Betriebsspannung 20-28 V DC
Leistungsaufnahme ca. 6 W
ACHTUNG
Gefahr der Beschädigung durch
Abweichungen von der Standard-
ausführung.
Bei Bedarf wird diese Geräteserie
um weitere Varianten erweitert.
Abweichende technische Daten
sind deshalb möglich.
¾Beachten Sie grundsätzlich die
auf dem Leistungsschild ange-
gebenen Daten und Symbole.
Allgemeines:
Schutzklasse III
Schutzart IP54/IP67
Betriebsart: Dauerbetrieb
Technische Sicherheitsprüfung
nach EN 60598-1
Abmessungen:
Leuchtenkörper
ca. 134 x 30 x 29 mm
Leuchte MVAL 1 S mit Halter U
ca. 168 x 57 x 36 mm
Leuchte MVAL 1 SD mit Halter U
ca. 196 x 57 x 36 mm
Gebrauchsanweisung Maschinenleuchte MVAL 1 S(D) „ONE LED“
DEU

16
Anhang
Fig. 51
MVAL 1 S
ohne Halter
Fig. 52
MVAL 1 S
mit Halter U
Gebrauchsanweisung Maschinenleuchte MVAL 1 S(D) „ONE LED“
DEU

17
Anhang
Gebrauchsanweisung Maschinenleuchte MVAL 1 S(D) „ONE LED“
DEU

18
Dear Customer,
You have decided to purchase a Waldmann product. And you have surely
made a good choice because Waldmann always endeavours to supply
perfectly designed and reliable products.
We thank you for your trust in our products and hope that they will meet
or better exceed your expectations.
Should nevertheless problems occur in conjunction with one of our
products, please do not hesitate to contact one of our representatives or
contact the factory directly.
Contents
Safety instructions 19
Description 22
Designated use 23
Abbreviations and symbols 23
Mounting 24
Connection 25
Operation 26
Maintenance and repair 27
Care 28
Disposal 28
Technical data 29
Appendix 30
Instructions For Use Machine Light MVAL 1 S(D) “ONE LED”
ENG

19
Safety instructions
! DANGER
This symbol identifies items that
may directly result in serious inju-
ries or death in case of non-obser-
vance or wrong handling.
! WARNING
This symbol identifies items that
may result in serious injuries or
death in case of non-observance
or wrong handling.
! CAUTION
This symbol identifies items that
may result in injuries or material
damage in case of non-observan-
ce or wrong handling.
NOTICE
This symbol identifies items that
may result in material damage in
case of non-observance or wrong
handling.
! DANGER
Danger caused by wrong
mounting or handling!
Wrong mounting or handling of this
unit can result in serious injuries
or death.
¾First read these ins-
tructions and, where
appropriate, any other
instructions and information
attached to the unit!
¾Please observe the warnings
and notes included in the ins-
tructions and attached to the
unit!
Instructions For Use Machine Light MVAL 1 S(D) “ONE LED”
ENG

20
Safety instructions
! DANGER
Explosion hazard!
Operating the light in rooms sub-
ject to explosion hazards can trig-
ger an explosion.
¾Operate in rooms not subject to
explosion hazards only!
NOTICE
Damage caused by wrong mains
voltage!
A wrong mains voltage can result in
damaging or destroying the lamp.
¾Operate units of protec-
tion class III with safety
extra low voltage (SELV) only!
¾Connection only by a skilled
electrician!
¾Before putting the light into
operation, the user has to check
whether the mains voltage is
identical with the rated voltage
specified on the rating plate.
! WARNING
Danger due to electrical shock
in case of contact!
Maintenance or repair work carried
out incorrectly may result in serious
injuries or death.
¾Disconnect the light from the
mains before carrying out any
maintenance or repair work!
¾Maintenance and repair work
must be carried out by a skilled
electrician only!
¾Disconnect the damaged con-
necting cable immediately from
the power supply and have it
replaced by the manufacturer or
by a qualified electrician.
¾Only parts released by the
manufacturer may be used as
spare parts!
Instructions For Use Machine Light MVAL 1 S(D) “ONE LED”
ENG
