DEU
Inhaltsverzeichnis
1. Zu Ihrer Sicherheit...............................................................................................5
1.1 Bestimmungsgemäßer Gebrauch ...............................................................5
1.2 Sicherheitshinweise ....................................................................................5
1.3 Warnstufen im Dokument...........................................................................6
2. Modellübersicht...................................................................................................7
3. Montieren.............................................................................................................8
3.1 Befestigungselement montieren.................................................................8
3.2 Leuchte an Befestigungselement montieren ..............................................8
3.3 Friktion einstellen ........................................................................................9
4. Positionieren ........................................................................................................9
5. Anschließen .........................................................................................................9
5.1 Leuchte an Netzspannung anschließen (Netzversion).................................9
5.2 Leuchte mit freien Litzenenden an 24-V-Versorgungsspannung
anschließen (SELV).................................................................................... 10
6. Bedienen ............................................................................................................ 11
6.1 Ein- und Ausschalten................................................................................. 11
6.2 Dimmen .................................................................................................... 11
7. Was tun wenn? ..................................................................................................12
8. Leuchtmittel wechseln.......................................................................................13
9. Reinigen .............................................................................................................13
10. Reparieren..........................................................................................................13
11. Entsorgen...........................................................................................................13
12. Technische Daten...............................................................................................14
12.1 Abmessungen...........................................................................................14
12.2 Elektrische Werte ...................................................................................... 14
12.3 Klassifizierungen .......................................................................................15
12.4 Symbole ....................................................................................................15

5
Zu Ihrer Sicherheit DEU
1. Zu Ihrer Sicherheit
Die Leuchte ist nach dem Stand der Tech-
nik entwickelt und aus hochwertigen Mate-
rialien mit größter Sorgfalt hergestellt und
geprüft.
Dennoch können bei der Verwendung Per-
sonen- oder Sachschäden entstehen.
XLesen Sie alle beiliegenden Anleitungen
und Informationen.
XBeachten Sie die Warnungen in den
Dokumenten und am Gerät.
XVerwenden Sie das Gerät nur in tech-
nisch einwandfreiem Zustand, sicher-
heits- und gefahrenbewusst.
XHalten Sie dieses Dokument beim
Gerät verfügbar.
1.1 Bestimmungsgemäßer
Gebrauch
Maschinenleuchte zur Beleuchtung von
Gegenständen an und in Maschinen.
1.2 Sicherheitshinweise
Explosionsgefahr
Betrieb der Leuchte in explosionsgefähr-
deten Räumen kann Explosionen auslösen
und zu Tod oder schweren Verletzungen
führen.
XNicht in explosionsgefährdeten Räu-
men betreiben.
Gefahr durch elektrischen Schlag
Unsachgemäßer Betrieb und fehlerhaftes
Arbeiten an der Leuchte können zu Verlet-
zungen und Sachschäden führen.
XNetzspannung mit Nennspannung und
Frequenz vergleichen, die auf dem Leis-
tungsschild angegeben sind und sicher-
stellen, dass sie identisch sind.
XBeschädigte Anschlussleitung sofort
von der Stromversorgung trennen und
vom Hersteller, von einem vom Herstel-
ler beauftragten Servicetechniker oder
von einer vergleichbar qualifizierten Per-
son ersetzen lassen.
XSELV-Version: Nur mit Sicherheitsklein-
spannung (SELV) betreiben.
XWartungs- und Reparaturarbeiten nur
vom Hersteller, von einem vom Herstel-
ler beauftragten Servicetechniker oder
von einer vergleichbar qualifizierten Per-
son durchführen lassen.
XLeuchte vor Arbeiten an der Leuchte
von der Stromversorgung trennen.
Blendgefahr durch helle Lichtquelle
Direkter Blick in die Lichtquelle kann zu
temporär eingeschränktem Sehvermögen
und Nachbildern führen. Dies kann zu Irrita-
tionen, Belästigungen, Beeinträchtigungen
oder Unfällen führen.
XNicht in die Lichtquelle blicken.
XLeuchte so platzieren, dass ein direkter
Blick in die Lichtquelle vermieden wird.
Gefahr durch ungeeignete Ersatzteile
Ungeeignete Ersatzteile können zu Verlet-
zungen und Sachschäden führen.
XNur vom Hersteller freigegebene
Ersatzteile verwenden.

6
Zu Ihrer Sicherheit
DEU
Gefahr durch auftreffenden Laserstrahl
Direktes oder indirektes Auftreffen eines
Laserstrahls kann zur Zerstörung der LED
führen.
XLeuchte nur außerhalb des Einwirkungs-
bereiches von Hochleistungslasern wie
zum Beispiel Schneidlaser einsetzen.
Gefahr durch hohe Umgebungstemperatur
Eine Überschreitung der zulässigen Umge-
bungstemperatur verkürzt die Lebensdauer
der elektronischen Bauteile.
XMaximal zulässige Umgebungstempe-
ratur nicht überschreiten.
XDirekte Sonneneinstrahlung vermeiden.
1.3 Warnstufen im Dokument
GEFAHR
Warnung vor Gefahren, die bei Missachtung
der Maßnahmen unmittelbar zuTod oder
schweren Verletzungen führen.
WARNUNG
Warnung vor Gefahren, die bei Missachtung
der Maßnahmen zu Tod oder schweren
Verletzungen führen können.
VORSICHT
Warnung vor Gefahren, die bei Missach-
tung der Maßnahmen zu Verletzungen
führen können.
ACHTUNG
Warnung vor Gefahren, die bei Missach-
tung der Maßnahmen zu Sachschäden
führen können.

7
Modellübersicht DEU
2. Modellübersicht
Um die Leuchte optimal montieren und nutzen zu können, müssen Sie das Leuchten-
modell identifizieren. Dazu benötigen Sie die Modellnummer der Leuchte.
HINWEIS: Die Modellnummer finden Sie an der Anschlussleitung der Leuchte.
XPrüfen Sie, welche Modellnummer die Leuchte hat.
XBestimmen Sie anhand der folgenden Tabelle das Leuchtenmodell, siehe Tab. 1.
Beispiel: Die Modellnummer RPD 1700/850/DS steht für folgendes Leuchtenmodell:
RP D 1700 850 DS
ROCIA.planar
Maschinen-
leuchte
Gestängeart D:
Duo-Gestänge
Lichtstrom-
klasse:
1700 lm
Farbcode:
Ra > 80,
5000 K
Ausführung DS
Funktionen/Anschluss:
Schaltbar
Dimmbar
Sicherheitsklein-
spannung (SELV)
Typ Gestängeart Lichtstrom-
klasse
Farbcode Ausführung
RP
ROCIA.planar
Maschinen-
leuchte
D
Duo-Gestänge
1700 lm 850
Farbwieder-
gabeindex
Ra > 80,
Farbtem-
peratur
5000 K
-
Schaltbar
Netzanschluss
D
Schaltbar
Dimmbar
Netzanschluss mittels
externem Netzteil
DS
Schaltbar
Dimmbar
Sicherheitskleinspan-
nung (SELV)
Tab. 1: Modellübersicht.

8
Montieren
DEU
3. Montieren
VORSICHT
Verletzungsgefahr durch herunterfal-
lende Leuchte.
Personen- und Sachschaden.
XNur Befestigungselemente des
Herstellers verwenden.
XLeuchte an einer geeigneten Mon-
tageoberfläche montieren.
3.1 Befestigungselement
montieren
HINWEIS: Bei der Montage der Leuchte
an eine senkrechte Fläche, muss einWand-
winkel verwendet werden. Den Wand-
winkel finden Sie im Zubehörangebot von
Waldmann.

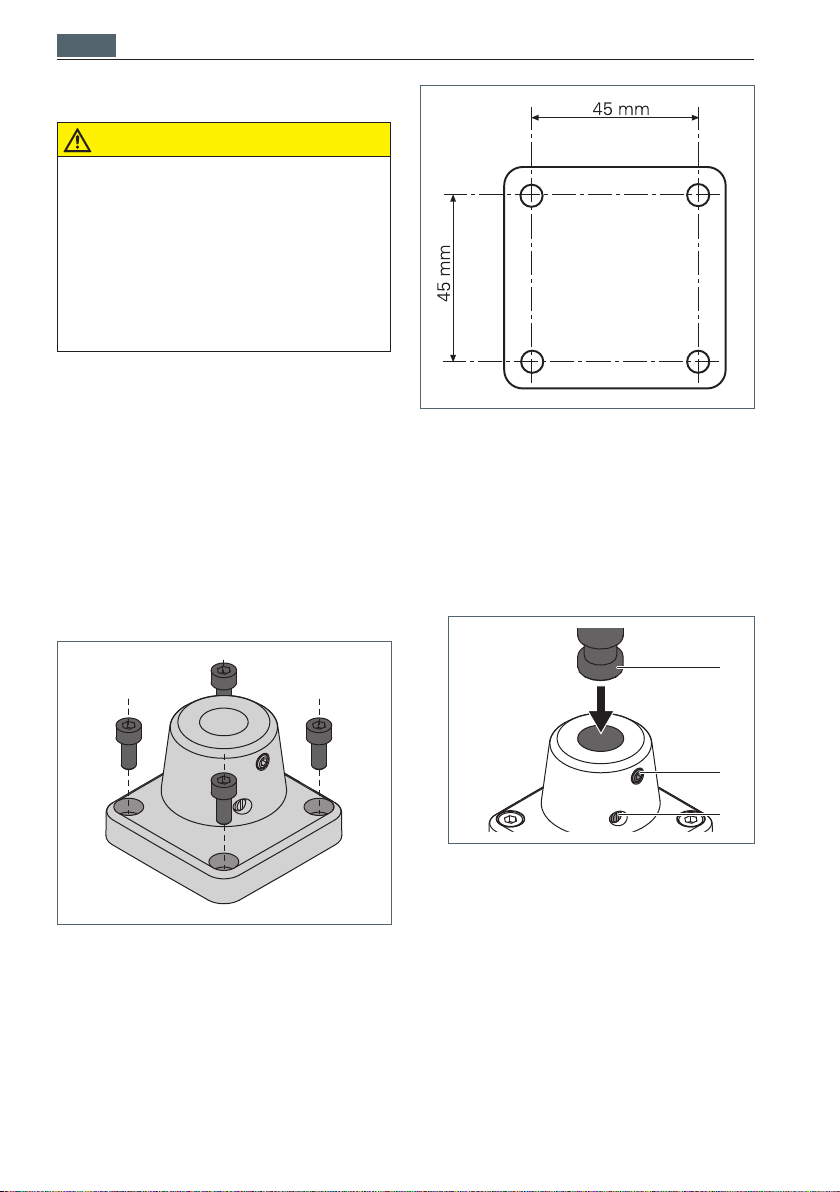

Fig. 1: Befestigungselement.
Fig. 2: Bohrbild.
HINWEIS: Beachten Sie das Bohrbild,
siehe Fig. 2.
XSchrauben Sie das Befestigungsele-
ment mit vier geeigneten Schrauben
an die Montageoberfläche, siehe Fig. 1.
3.2 Leuchte an Befestigungs-
element montieren
C
B
A
Fig. 3: Leuchte an Befestigungselement
montieren.
XDrehen Sie die Schraube Caus dem
Befestigungselement heraus, siehe
Fig. 3.
XStecken Sie den Zapfen Ader Leuchte
in die Öffnung des Befestigungsele-
ments.
XUm die Leuchte zu sichern, drehen Sie
die Schraube Cin das Befestigungsele-
ment hinein.

9
Montieren DEU
3.3 Friktion einstellen
Sie können einstellen, wie leichtgängig sich
das Gestänge im Befestigungselement dre-
hen lässt (= Friktion).
XDrehen Sie den Gewindestift Bin
das Befestigungselement bis die
gewünschte Friktion erreicht ist, siehe
Fig. 3.
4. Positionieren
VORSICHT
Verletzungsgefahr durch herunterfal-
lende oder kippende Leuchte.
Personen- und Sachschaden.
XWenn Sie die Gelenkschrauben
lösen, Leuchtenkopf festhalten.
XGelenkschrauben nach dem Positi-
onieren anziehen.
ACHTUNG
Sachschaden durch falsche Hand-
habung.
Beschädigung der Leuchte.
XGelenke nicht entgegen ihrer vor-
gesehenen Drehrichtung bewegen.
XStellen Sie die Leuchte in die gewünschte
Position.

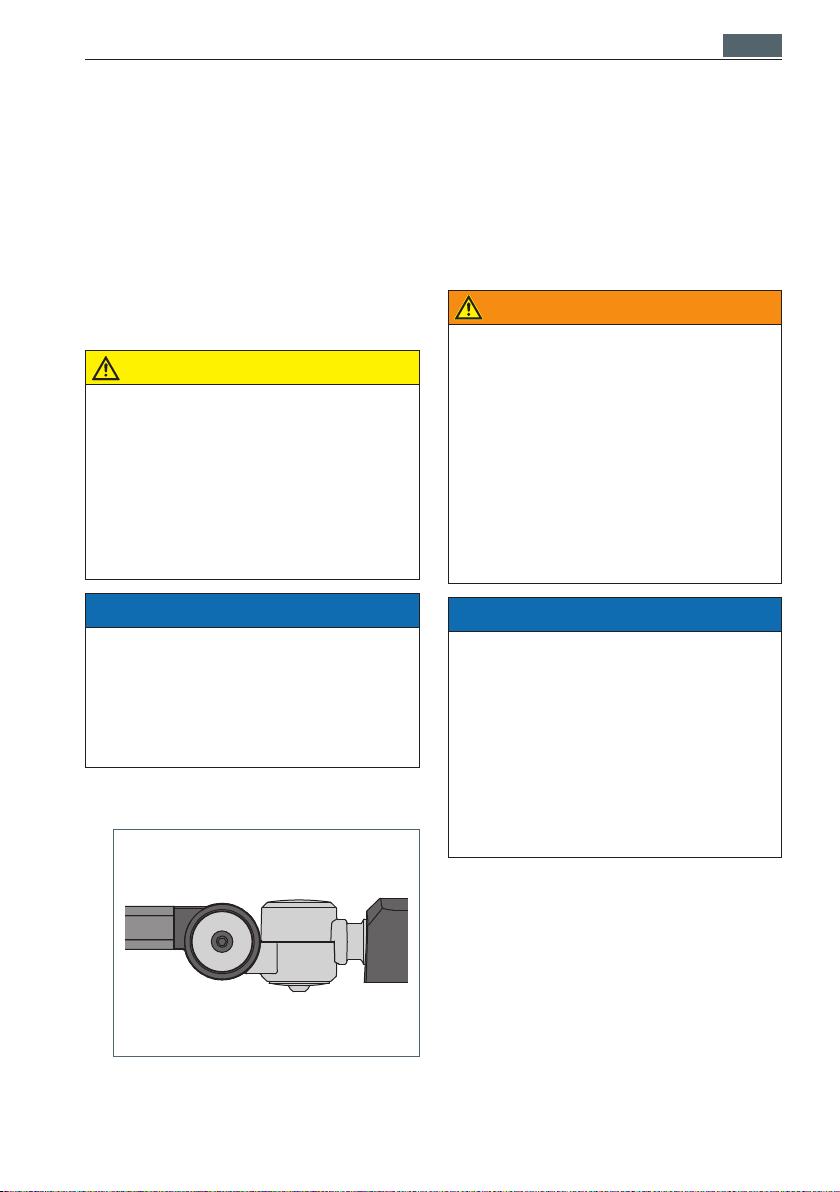

Fig. 4: Gelenk und Gelenkschraube.
XZiehen Sie jede Gelenkschraube an, bis
die Leuchte in der gewünschten Einstel-
lung verharrt, siehe Fig. 4.
5. Anschließen
5.1 Leuchte an Netzspannung
anschließen (Netzversion)
WARNUNG
Elektrischer Schlag durch eindrin-
gende Feuchtigkeit. Stecker und
externes Netzteil haben eine gerin-
gere Schutzart als die Leuchte.
Personenschaden und Beschädigung
der Leuchte.
XStecker außerhalb feuchter Umge-
bung einstecken.
XAusführung D: Netzteil außerhalb
feuchter Umgebung platzieren.
ACHTUNG
Sachschaden durch falscheAnschluss-
spannung.
Zerstörung oder Beschädigung der
Leuchte.
XNetzspannung mit Nennspannung
und Frequenz vergleichen, die auf
dem Leistungsschild angegeben
sind und sicherstellen, dass sie iden-
tisch sind.
XAusführung D: Stecken Sie den Mini-
DIN-Stecker der Leuchte in die Steck-
buchse des Netzteils.
XAusführung D: Verbinden Sie die Netz-
leitung mit dem Netzteil.
XStecken Sie den Netzstecker in eine
Steckdose.

10
Montieren
DEU

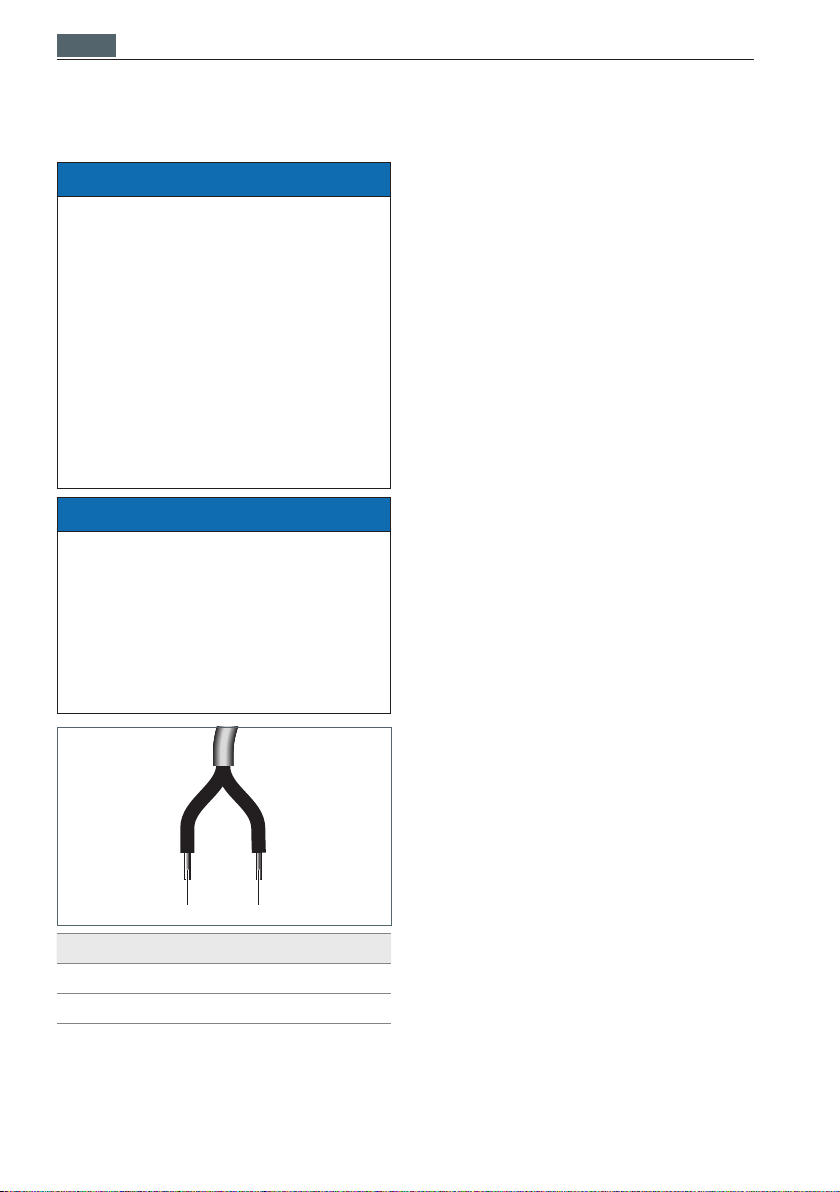

5.2 Leuchte mit freien Litzenen-
den an 24-V-Versorgungs-
spannung anschließen (SELV)
ACHTUNG
Sachschaden durch falscheAnschluss-
spannung.
Zerstörung oder Beschädigung der
Leuchte.
XAnschluss nur durch eine ausgebil-
dete Elektro-Fachkraft.
XNur mit Sicherheitskleinspannung
(SELV) betreiben.
XUSA und Kanada: Dieses Gerät
muss mit einem Netzteil der
Klasse 2 verbunden werden.
ACHTUNG
Sachschaden durch eindringende
Feuchtigkeit.
Zerstörung oder Beschädigung der
Leuchte.
XAnschlussleitung durch eine Kabel-
verschraubung führen, die der
Schutzart der Leuchte entspricht.
1 2
+ -
Nr. Belegung
1DC +
2DC -
Tab. 2: Belegung der Adern.
HINWEIS: Beachten Sie die Belegung der
Adern.
XVerbinden Sie die beiden Adern mit
einer geeigneten Stromversorgung.

11
Bedienen DEU
6. Bedienen
6.1 Ein- und Ausschalten
Leuchte mit Taste ein- und ausschalten
Bei einer Unterbrechung der Stromver-
sorgung wird der Zustand der Leuchte
(Ein/Aus) gespeichert. Wird die Strom-
versorgung wieder hergestellt, schaltet
die Leuchte in den zuvor gespeicherten
Zustand.
A
Fig. 5: Taste.
XUm die Leuchte ein- und auszuschalten
betätigen Sie die Taste Aauf der Ober-
seite des Leuchtenkopfs, siehe Fig. 5.
6.2 Dimmen
Voraussetzung: Leuchte in Ausführung D
oder Ausführung DS.
XUm in den Dimmmodus zu wechseln,
drücken Sie die Taste Aund halten Sie
diese für 10 s gedrückt, siehe Fig. 5.
Der erfolgreicheWechsel in den Dimm-
modus wird durch ein Aufblitzen der
Leuchte bestätigt.
XDrücken Sie die Taste und halten Sie
diese gedrückt.
Nach ungefähr einer Sekunde verändert
die Leuchte ihre Helligkeit.
XUm die Dimmrichtung zu wechseln, drü-
cken Sie dieTaste erneut und halten Sie
diese gedrückt.
Die eingestellte Helligkeit wird gespei-
chert. Beim nächsten Einschalten der
Leuchte wird automatisch die zuletzt
gespeicherte Helligkeit eingestellt.
XUm den Dimmmodus zu verlassen, drü-
cken Sie dieTaste und halten Sie diese
für 10 s gedrückt.
Das erfolgreiche Verlassen des Dimm-
modus wird durch ein Aufblitzen der
Leuchte bestätigt. Die Leuchte wird mit
voller Leistung betrieben.

12
Was tun wenn?
DEU
7. Was tun wenn?
Problem Mögliche Ursachen Behebung
Leuchte leuchtet
nicht.
Leuchte ist nicht
angeschlossen.
XSchließen Sie die Leuchte an,
siehe Kapitel 5 „Anschließen“,
Seite 9.
Leuchte ist defekt. XNehmen Sie Kontakt mit unserem
Service-Team auf.
Leuchte lässt sich
nicht dimmen.
Leuchte befindet sich
nicht im Dimmmodus.
XWechseln Sie in den Dimmmo-
dus, siehe Kapitel 6.2 „Dimmen“,
Seite 11.
Anschlussleitung ist
beschädigt.
Mechanische Ein-
wirkung auf die
Anschlussleitung.
XBeschädigte Anschlussleitung
sofort von der Stromversorgung
trennen und vom Hersteller, von
einem vom Hersteller beauftrag-
ten Servicetechniker oder von
einer vergleichbar qualifizierten
Person ersetzen lassen.
Falls Sie unseren Service in Anspruch nehmen möchten, sind unsere Experten für
Sie erreichbar:
Service-Hotline: [phone] / 6 01 - 170
Service-E-Mail: [email protected]
Tab. 3: Was tun wenn?

13
Leuchtmittel wechseln DEU
8. Leuchtmittel wechseln
HINWEIS: Das Leuchtmittel dieser Leuchte
ist nicht ersetzbar. Wenn das Leuchtmittel
das Ende seiner Lebensdauer erreicht hat,
muss die gesamte Leuchte ersetzt werden.
9. Reinigen
WARNUNG
Lebensgefahr durch elektrischen
Schlag.
XLeuchte von der Stromversorgung
trennen.
ACHTUNG
Sachschaden durch falsche Reini-
gungsmittel.
Beschädigung der Leuchte.
XVerträglichkeit der Reinigungsmittel
mit der Oberfläche prüfen.
XReinigen Sie die Leuchte mit einemTuch
und einem milden Reiniger.
10. Reparieren
WARNUNG
Lebensgefahr durch elektrischen
Schlag.
XLeuchte von der Stromversorgung
trennen.
XReparaturen nur vom Hersteller, von
einem vom Hersteller beauftragten
Servicetechniker oder von einer ver-
gleichbar qualifizierten Person durch-
führen lassen.
ACHTUNG
Sachschaden durch unsachgemäße
Reparatur.
Zerstörung oder Beschädigung der
Leuchte.
XNur vom Hersteller freigegebene
Ersatzteile verwenden.
HINWEIS: Sollte ein Defekt an der Leuchte
auftreten, ist unser Service-Team für Sie
erreichbar:
Service-Hotline: [phone] / 6 01 - 170
Service-E-Mail: [email protected]
11. Entsorgen
Die Leuchte unterliegt der europäischen
WEEE-Richtlinie.
XEntsorgen Sie die Leuchte getrennt
vom Hausmüll über die dafür zuständi-
gen und staatlich bestimmten Stellen.
Mit einer ordnungsgemäßen Entsor-
gung vermeiden Sie mögliche negative
Folgen für Mensch und Umwelt.

14
Technische Daten
DEU
12. Technische Daten
HINWEIS: Es gelten die Angaben auf dem
Leistungsschild der Leuchte, das Sie an der
Anschlussleitung der Leuchte finden.
12.1 Abmessungen
Bezeichnung Wert
Leuchtenkopf 237 × 121 × 38 mm
Duo-Gestänge
mit Befesti-
gungselement
70 + 420 + 280 +
34 mm
Tab. 4: Abmessungen.
12.2 Elektrische Werte
Bezeichnung Wert
Spannungs-
bereich
RPD 1700/850
100–240 V AC
USA und Kanada:
100–120 V AC
RPD 1700/850/D
Leuchte:
24 V DC
Leuchte +
Betriebsgerät:
100–240 V AC
RPD 1700/850/DS
22–26 V DC
Frequenz-
bereich
RPD 1700/850
50/60 Hz
RPD 1700/850/D
Leuchte +
Betriebsgerät:
50/60 Hz
Bezeichnung Wert
Leistungs-
aufnahme
RPD 1700/850
18 W
RPD 1700/850/D
Leuchte:
16 W
Leuchte +
Betriebsgerät:
18 W
RPD 1700/850/DS
15 W
Betriebsgerät RPD 1700/850
integriert
RPD 1700/850/D
externes Netzteil
RPD 1700/850/DS
ohne
Tab. 5: Elektrische Werte.

15
Technische Daten DEU
12.3 Klassifizierungen
Bezeichnung Wert
Schutzklasse RPD 1700/850
I
RPD 1700/850/D
Leuchte:
III
Leuchte +
Betriebsgerät:
I
RPD 1700/850/DS
III
Schutzart Die Schutzart ist
auf dem Leistungs-
schild der Leuchte
angegeben.
Wenn zwei Schutz-
arten angege-
ben sind, z. B.
IP20 [IP65]:
Angabe 1: gilt für
den elektrischen
Anschluss, z. B.
Stecker, externes
Betriebsgerät.
Angabe 2 [in Klam-
mern]: gilt für
die Leuchte bis
zum elektrischen
Anschluss.
Betriebsart Dauerbetrieb
Maximal zulässige
Umgebungstem-
peratur
25 °C
Abweichende
Umgebungstem-
peraturen sind auf
dem Leistungs-
schild der Leuchte
angegeben.
Tab. 6: Klassifizierungen.

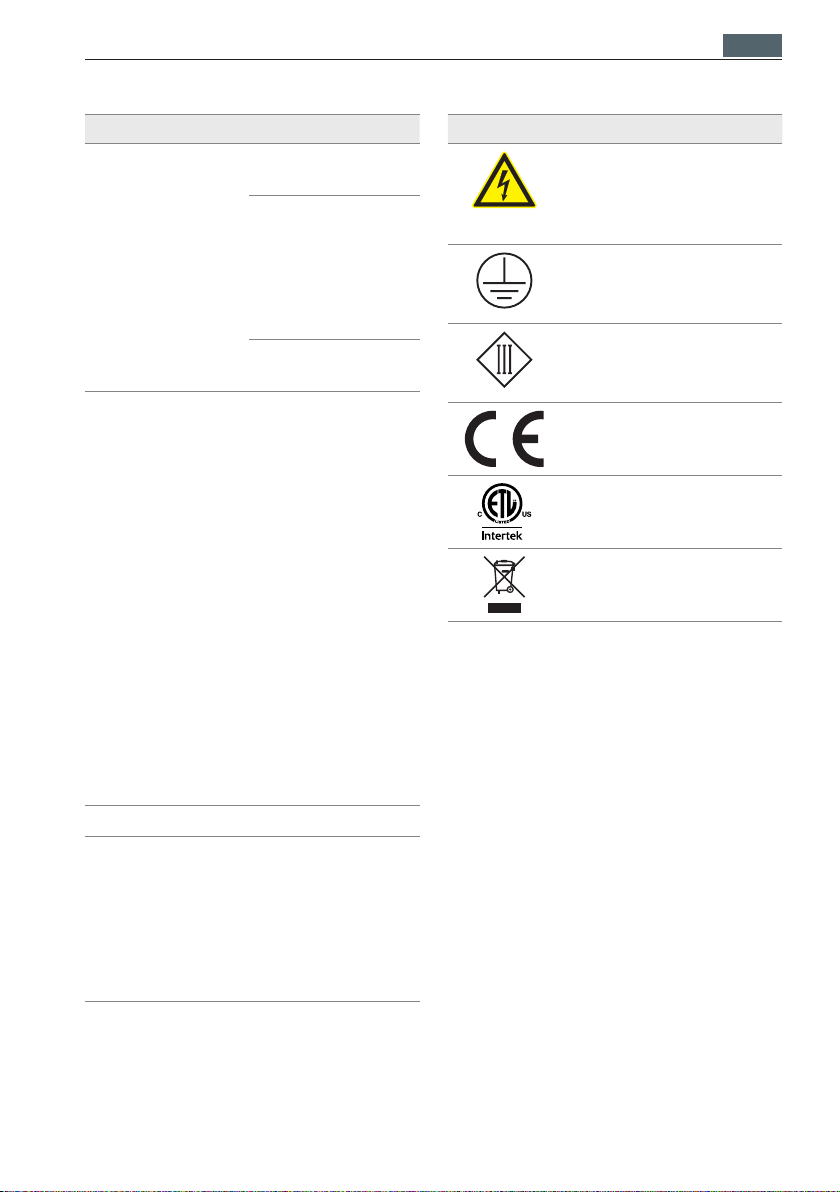

12.4 Symbole
Symbol Bezeichnung
Vorsicht, gefährliche
Spannung!
Gefahr des elektrischen
Schlags
Schutzklasse I
Betrieb mit Schutzleiter-
anschluss
Schutzklasse III
Betrieb mit Sicherheits-
kleinspannung (SELV)
CE-Konformitätskenn-
zeichen
ETL-Zulassung
Entsorgung nach
der europäischen
WEEE-Richtlinie
Tab. 7: Symbole.

16
ENG
Table of Contents
1. For your safety...................................................................................................17
1.1 Designated use ......................................................................................... 17
1.2 Safety instructions..................................................................................... 17
1.3 Warning levels in the document................................................................18
2. Model overview................................................................................................. 19
3. Mounting............................................................................................................20
3.1 Mounting the fastening element...............................................................20
3.2 Mounting the luminaire to the fastening element.....................................20
3.3 Adjusting the friction.................................................................................21
4. Positioning .........................................................................................................21
5. Connection.........................................................................................................21
5.1 Connecting the luminaire to the mains voltage (mains version) ...............21
5.2 Connecting the luminaire with free strands to the 24V supply voltage
(SELV)........................................................................................................22
6. Operation ...........................................................................................................23
6.1 Switch-on and switch-off...........................................................................23
6.2 Dimming....................................................................................................23
7. What to do if?.....................................................................................................24
8. Replacing the lamp............................................................................................25
9. Cleaning .............................................................................................................25
10. Repair .................................................................................................................25
11. Disposal..............................................................................................................25
12. Technical Data....................................................................................................26
12.1 Dimensions ...............................................................................................26
12.2 Electrical values.........................................................................................26
12.3 Classifications ...........................................................................................27
12.4 Symbols ....................................................................................................27

17
For your safety ENG
1. For your safety
The luminaire has been designed in accord-
ance with state-of-the-art standards, manu-
factured with utmost care using high-quality
materials, and tested.
Nevertheless, its use may constitute a risk
to persons or cause material damage.
XRead all enclosed instructions and infor-
mation.
XPlease observe the warnings included
in the documentation and attached to
the unit.
XThe device must only be used in tech-
nically perfect condition, and only by
persons being aware of the risks and
dangers involved in operating the
device.
XKeep this document available near the
device.
1.1 Designated use
Machine luminaire for illuminating objects
on and in machines.
1.2 Safety instructions
Explosion hazard
Operating the luminaire in rooms subject
to explosion hazards can trigger an explo-
sion and result in serious injuries or death.
XDo not operate the luminaire in rooms
subject to explosion hazards.
Danger due to electric shock
Improper use and faulty work on the lumi-
naire may result in injuries and material
damage.
XCompare the mains voltage with the
nominal voltage and the frequency
specified on the rating plate and make
sure that they are identical.
XDisconnect a damaged connecting
cable immediately from the power sup-
ply and have it replaced by the manufac-
turer, by a service technician authorised
by the manufacturer or by a person with
comparable qualification.
XSELV version: Operate the luminaire
at safety extra low voltage (SELV) only.
XHave the maintenance and repair per-
formed by the manufacturer, by a
service technician authorised by the
manufacturer or by a person with com-
parable qualification.
XBefore performing work on the lumi-
naire, disconnect the luminaire from
the power supply.
Risk of blinding caused by bright light
source
Looking directly into the light source may
cause temporary visual impairment and
afterimages. This may result in irritations,
inconveniences, impairments or even acci-
dents.
XDo not look into the light source.
XPosition the luminaire in such a way that
looking directly into the light source is
avoided.
Hazard caused by unsuitable spare parts
Unsuitable spare parts can result in injuries
and material damage.
XUse only spare parts approved by the
manufacturer.

18
For your safety
ENG
Danger due to incident laser beam
Direct or indirect incidence of a laser beam
may result in the destruction of the LED.
XUse the luminaire only outside the
impact range of high-performance
lasers such as a cutting laser.
Danger due to high ambient temperature
Exceeding the allowed ambient tempera-
ture will shorten the useful life of the elec-
tronic components.
XDo not exceed the maximum permissi-
ble ambient temperature.
XAvoid direct exposure to sunlight.
1.3 Warning levels in the
document
DANGER
Warning against hazards that result directly
in serious injuries or death in case of non-
observance.
WARNING
Warning against hazards that may result in
serious injuries or death in case of non-
observance.
CAUTION
Warning against hazards that may result in
injuries in case of non-observance.
NOTICE
Warning against hazards that may result
in material damage in case of non-obser-
vance.

19
Model overview ENG
2. Model overview
For optimum installation and use of the luminaire, you have to identify the luminaire model.
To do so, you will require the model number of the luminaire.
NOTE: The model number can be found on the connecting cable of the luminaire.
XCheck which model number the luminaire has.
XDetermine the luminaire model by referring to the following table, see Tab. 1.
Example: The model number RPD 1700/850/DS stands for the following luminaire
model:
RP D 1700 850 DS
ROCIA.planar
Machine lumi-
naire
Arm type D:
Double arm
Luminous
flux class:
1700 lm
Colour
code:
Ra > 80,
5000 K
Version DS
Functions/Connection:
Switchable
Dimmable
Safety Extra Low
Voltage (SELV)
Type Arm type Luminous
flux class
Colour
code
Version
RP
ROCIA.planar
Machine lumi-
naire
D
Double arm
1700 lm 850
Colour ren-
dering index
Ra > 80,
colour tem-
perature
5000 K
-
Switchable
Mains connection
D
Switchable
Dimmable
Mains connection by
means of an external
power supply unit
DS
Switchable
Dimmable
Safety Extra Low Volt-
age (SELV)
Tab. 1: Model overview.

20
Mounting
ENG
3. Mounting
CAUTION
Risk of injury caused by a falling lumi-
naire.
Personal injury and material damage.
XUse only fastening elements of the
manufacturer's.
XMount luminaire on a suitable
mounting surface.
NOTE for USA and Canada:When mount-
ing a luminaire with mains connection
(NEMA 5-15 connector), the table clamp
included in the delivery must be used.
3.1 Mounting the fastening ele-
ment
NOTE: When mounting the luminaire on
a vertical surface, a wall mounting bracket
must be used. The wall mounting bracket
can be found inWaldmann’s range of acces-
sories.
Fig. 1: Fastening element
Fig. 2: Hole pattern.
NOTE: Observe the hole pattern, see Fig. 2.
XScrew the fastening element to the
mounting surface using four suitable
screws, see Fig. 1
3.2 Mounting the luminaire to
the fastening element
C
B
A
Fig. 3: Mounting the luminaire to the fasten-
ing element.
XUnscrew the screw Cfrom the fasten-
ing element, see Fig. 3.
XInsert the stud Aof the luminaire into
the opening of the fastening element.
XTo secure the luminaire, screw the
screw Cinto the fastening element.
