WE-EF FLC220 User manual

WE-EF LEUCHTEN
Instructions de montage
et d’entretien des

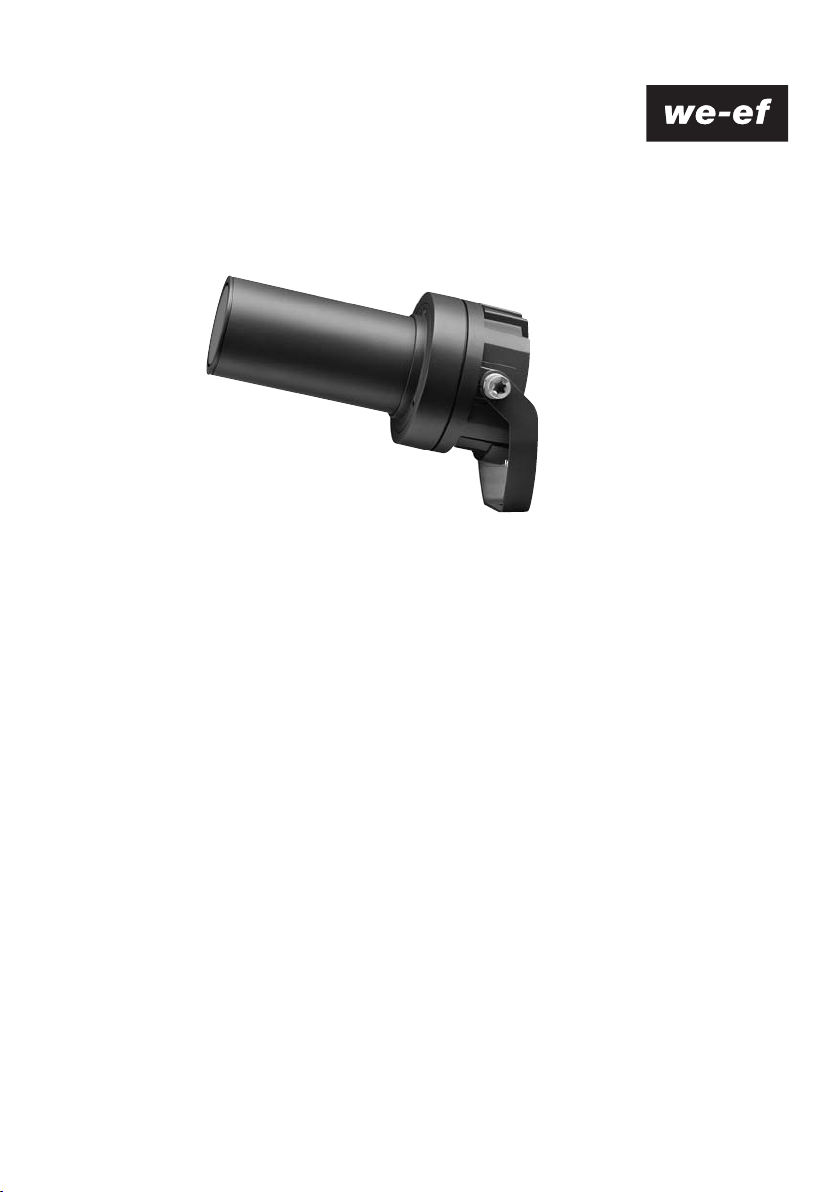

FLC220 LED projecteur
Installation and
Maintenance Instructions for
FLC220 LED Profile Projector

1
Lampes / Light source
LED-FT 37W
IP66, IK06, Schutzklasse / Class I, ta = 25°C
Surface de résistance au vent (SCx)/Windage area: 0,06 m²
Poids / Weight: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8,2 kg
Tools required
– Screwdriver TX 25
– Screwdriver TX 40
– Screwdriver TX 70
– Screwdriver Philips PH2
Outils nécessaires
– Tournevis TX25
– Tournevis TX40
– Tournevis TX70
– Tournevis Philips PH2
Profile ProjectorProjecteur
Notice: In case the luminaire is equipped with an optional
available surge protector, the function can get tested if the
signal LED is lit green when the supply voltage is turned on.
In case the surge protector is defective, the LED device
gets automatically disconnected from the mains supply.
If the signal LED is not lit, the luminaire is not functioning.
Note: Si le luminaire est équipé d'un parasurtenseur dispo-
nible en option, la fonction peut être testée si le voyant de
signal est allumé en vert lors de la mise sous tension.
Si le parasurtenseur est défectueux, le dispositif à LED est
automatiquement déconnecté de l'alimentation secteur. Si
le voyant de signal n'est pas allumé, le luminaire ne fonc-
tionne pas.
ø 5,5 – 12 mm
138
61
ø 190 ø 120
240
ø 18
ø 14
44
Diamètre de gobo
Diamètre standard extérieur 66 mm, intérieur 48 mm.
WE-EF recommande un diamètre intérieur de 38 mm.
Gobo diameter
Standard diameter outside 66 mm, inside 48 mm.
WE-EF recommends an inside diameter of 38 mm.

2
Ajuster les lentilles
Le projecteur doit être en marche lors du réglage des len-
tilles. Ces réglages ne peuvent pas être effectués sous la
pluie, la neige ou en cas de fort taux d’humidité.
Attention: ne toucher pas la zone des LED!
Adjusting the lenses
The projector must be in operation when the lenses are
being adjusted, these adjustments may not be made in
the rain, snow or in the event of increased humidity.
Caution: Do not touch the LED area!
Installation
Le produit doit être installé et entretenu par un profession-
nel dûment qualifié, conformément aux dernières normes
d'électricité.
Suivez les instructions d'installation pour le projecteur
(code produit WE-EF 006-1348).
En cas de questions, veuillez contacter notre hotline tech-
nique: [phone] (du lundi au vendredi de 08h00 à
16h00).
Entretien
À part le nettoyage des surfaces extérieures du produit,
aucun travaux d'entretien spéciaux sont nécessaires. Ne
pas utiliser de nettoyeur haute pression.
Protégez notre environnement: jetez les LED usagées
conformément à la législation environnementale la plus
récente.
Installation
The product must be installed and maintained by a suitably
qualified professional in compliance with latest building/
construction and/or electrical regulations and relevant
legislation.
Follow installation instruction for profile projector.
(WE-EF Part ID 006-1348)
In case of questions please contact our technical hotline:
[phone] (from Monday - Friday from 08.00 until
16.00 hours).
Maintenance
Apart from cleaning the product’s exterior surfaces, no
special maintenance work is required. Do not use high-
pressure cleaners.
Protect our environment: Discard used LEDs in compliance
with the most recent environmental legislation.

3

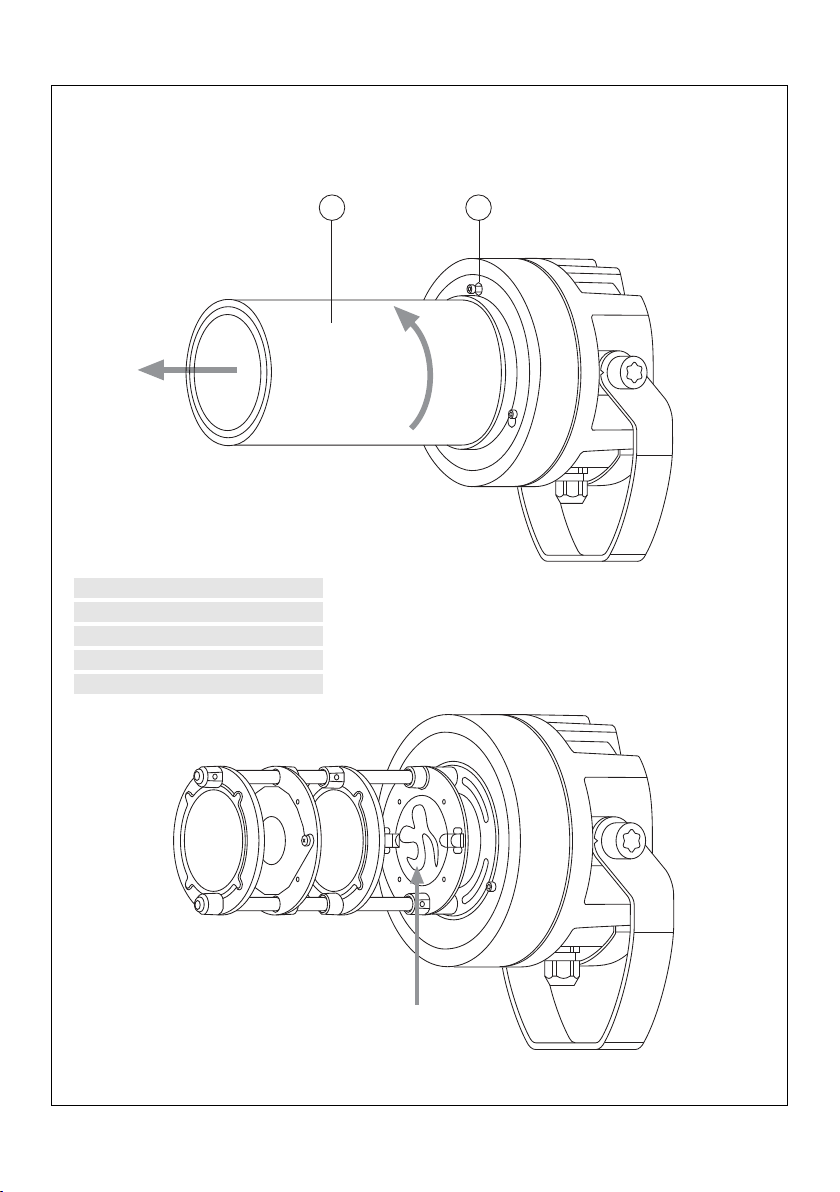

1) Desserrer légèrement les attaches J; ne les enlevez
pas. Tourner le profilé Kvers la gauche et le retirer
avec précaution en le tirant.
1) Slightly loosen the fasteners J; do not remove them.
Turn the profile Kto the left and carefully remove it
by pulling it towards the front.
K J
Gobo
ø 66 mm außen / outer / extérieur
ø 48 mm innen / inner / intérieur
Couple de serrage / Torque
Vis / Screw Couple de serrage / Torque
M4 max. 2,0 Nm
M5 max. 4,0 Nm
M6 max. 6,0 Nm
M8 max. 15,0 Nm
M16 max. 100,0 Nm

4

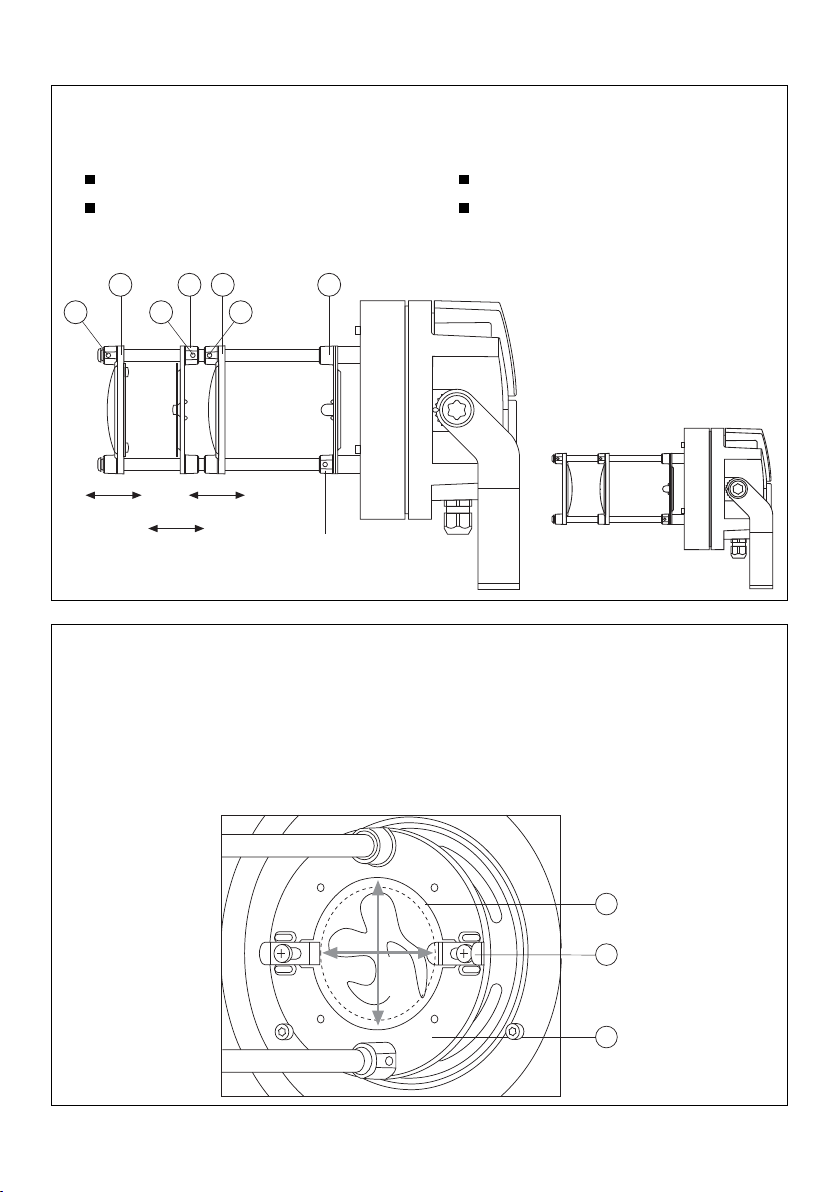

Q* RN Y*
T2 T3T
Zoom
+ -
Focus
Luminosité
Brightness
Ne changez pas de position!
Do not change position!
2) Le dispositif de retenue N avec l'insert souhaité reste
toujours dans la position réglée en usine.
Ne changez pas cette position!
Pour ZP / FP, la version Qest pivotée de 180°
Version GP: Titulaire Yavec bouclier ID36
Le projecteur est réglé en usine à 10 m de distance.
2) The retainer Nwith the desired insert always remains
in the position set at the factory.
Do not change this Position!
For ZP / FP version Qis rotated 180°
GP version: Holder Ywith shield ID36
The projector is factory set at 10 m distance.
ZP / FP Version
P
N
M*
48 mm
66 mm
* = optional
2.1) Projecteur Gobo - [GP]
Insérez le gobo M(motif jusqu’à un diamètre
maximal de 60 mm) dans le dispositif de retenue N.
Pour ce faire, faites glisser les ressorts de retenue P
vers l’extérieur, insérez le gobo M, alignez-le et
faites-le glisser en place pour le fixer.
WE-EF recommande un diamètre intérieur de
38 mm pour le gobo.
2.1) Gobo projector –[GP]
Insert the gobo M(motif up to a maximum diameter
of 48 mm) into the retainer N. To do so, slide the
retention springs Poutwards, insert the gobo M,
align and slide the retention springs Pback into
place to secure it.
WE-EF recommends an inside diameter of 38 mm
for the gobo.

5
3) Pour définir la taille de l'image, desserrez les attaches
moletées T1 de la lentille de zoom Qet déplacez la
jusqu'à ce que la taille souhaitée soit atteinte.
4) Pour faire la mise au point, desserrez la lentille de
mise au point Ravec les vis sans tête T3 et déplacez-
la jusqu'à ce que l'image soit nette. Resserrer toutes
les vis sans tête T1 / T3.
3) To set the image size, loosen the grub screws T1 on
the zoom lens Qand move until the desired size has
been achieved.
4) To focus, loosen the focus lens Rwith the grub
screws T3 and move until the image is sharply delin-
eated. Tighten all grub screws T1 / T3 again.
5) Seulement pour projecteur Gobo - [GP]
Pour régler la luminosité de l'image du gobo, desser-
rez les vis sans tête T2 du cache Yet réglez l'inten-
sité lumineuse souhaitée.
Resserrer ensuite les vis sans tête T2.
5) Only for Gobo projector –[GP]
For adjusting the brightness of the gobo image
loosen the grub screws T2 of the cover Yand set the
desired light intensity.
Then tighten the grub screws T2 again.
max. 32 mm
min. 5 mm
N
X
W2 X
Glissière de contour O –FP
Contour slide O –FP
2.2) Projecteur de cadre - [FP]
Le contour de la lumière émise peut être défini avec
les quatre obturateurs Xà l'aide du curseur de
contour Ositué dans la fixation N. Pour cela, dévis-
ser les fixations W2, définir le contour souhaité en
déplaçant les obturateurs Xet serrer les fixations
W2. Taille du cadre dans le projecteur max.
32mm, min.15 mm
2.2) Frame projector – [FP]
The contour of the emitted light may be set with the
four shutters Xby using the contour slide Oin the
retainer N. To do so, unscrew the fasteners W2, set
the desired contour by moving the shutters Xand
tighten the fasteners W2. Frame size in the projec-
tor max. 32 mm, min. 15 mm

6
Protection contre les surtensions
Ce produit comporte un circuit de protection contre les surtensions
intégré conforme aux normes en vigueur. Pour une protection com-
plète de l'installation du luminaire contre les surtensions élec-
triques, il est indispensable de protéger les lignes d'alimentation du
tableau électrique, en utilisant des parafoudres primaire (Type 1) et
secondaire (Type 2) conformes à l’EN61643. -11 / IEC61643-1.
Attention
Assurez-vous que toutes les mesures de protection contre les sur-
tensions requises sont en place et activées avant l'installation du
luminaire. Déconnectez également les luminaires avant de faire
fonctionner des appareils à forte puissance tels que, par exemple,
des postes de soudure à l’arc.
Surge Protection
This product features built-in surge protection circuitry in compli-
ance with applicable standards. For comprehensive protection of a
luminaire installation against lightning and electrical surges, it is
essential to cover mains supply and data input lines at the distribu-
tion board level, by using respective primary (Type 1) and secondary
(Type 2) surge arrestors in compliance with EN61643-11/IEC61643-
1.
Warning
Ensure that all required surge protection measures are in place and
activated prior to luminaire installation. Also, disconnect luminaires
before operating high-power devices such as, for example, electrical
arc welders.
6) Nettoyez les lentilles avec le chiffon en microfibre
fourni.
7) Assurez-vous que le luminaire est complètement sec
à l'intérieur et que toutes les zones des joints sont
exemptes de saleté. Ouvrez le sac en aluminium four-
ni et placez le sac contenant l'agent de séchage à un
endroit approprié au bas du luminaire.
8) Faites glisser avec précaution le profilé Ksur l’objectif,
tournez-le vers la droite et fixez-le à l’aide des quatre
vis J une fois que tous les réglages souhaités ont été
effectués.
6) Clean the lenses with the provided microfibre cloth.
7) Make sure that the luminaire is completely dry inside
and all gasket areas are free of dirt. Open the
attached aluminium bag and put the bag with the
drying agent at a suitable spot at the bottom of the
luminaire.
8) Carefully slide the profile Kover the lens, turn it to the
right and secure it with the three fastening fasteners
Jonce all the desired settings have been made.

WE-EF LIGHTING
Thailand
Tel [phone]
Fax [phone]
[e-mail]
WE-EF LIGHTING
Australia
Tel [phone]
Fax [phone]
[e-mail]
WE-EF LIGHTING
United States of America
Tel [phone]
Fax [phone]
[e-mail]
WE-EF LEUCHTEN
Germany
Tel [phone]
Fax [phone]
[e-mail]
WE-EF LUMIERE
France
Tel [phone]
Fax [phone]
[e-mail]
WE-EF HELVETICA
Switzerland
Tel [phone]
Fax [phone]
[e-mail]
WE-EF LIGHTING
United Kingdom
Tel [phone]
Fax [phone]
[e-mail]
www.we-ef.com
FLC220 LED_PP_010219 / 006-1554
Données techniques susceptibles de changer.
Technical specifications are subject to change.
© WE-EF 2019
Sécurité
Le fabricant décline toute responsabilité résultant d'une mise en
oeuvre ou d'une installation inappropriée du produit.
Toutes les modifications apportées à ce luminaire et/ou cet
accessoire se feront sous la responsabilité exclusive de celui qui
les effectuera.
L'installation sur site doit être conforme aux réglementations
locales et/ou nationales en matière de santé et de sécurité.
Safety indices
The manufacturer is then discharged from liability when damage
is caused by improper use or installation.
If any luminaire and/or accessory is subsequently modified, the
persons responsible for the modification shall be considered as
manufacturer.
The installation on site must comply with local and/or national
health and safety regulations.
