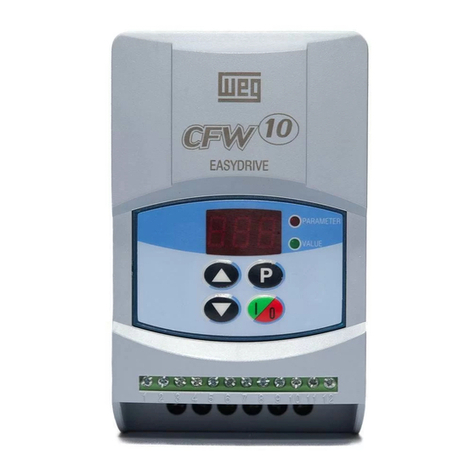

WEG Easy Drive CFW10 Installation and operating instructions

ADDENDUM TO THE CFW-10 FREQUENCY INVERTER USER MANUAL
CFW-10 COLD PLATE 08/2006
ATTENTION!
Information presented in this addendum applies only to CFW-10 models with special hardware (CP). hence, check
if the “CP” tag appears on the intelligent code of the product identification sticker.
This special hardware “CP” was designed in order to allow mounting the “CP” CFW-10 frequency inverter in any heat
dissipation surface, since following recommendations are fulfilled.
INSTALLATING THE FREQUENCY INVERTER ON THE HEAT DISSIPATION SURFACE - STEPS.
1. Mark out the positions of the mounting holes on the backing plate where the frequency inverter will be located (see in
figure 1 drawing and hole size).
2. The surface that is in contact with frequency inverter dissipation surface must be free of dirt and burr. Standard
requirements are: The backing plate flatness (considering an area of 100mm2)shall be less than 50μm and the
roughness less than 10μm.
3. Use (M4) mounting screws in order to fasten the frequency inverter to the base plate
MOUNTING BASE VIEW FRONTAL VIEW SIDE VIEW
Figure 1 – Dimensional and mounting holes
4. After drilling the holes, clean the contact surface of the backing plate and coat it with a thin thermal paste layer, or with a
heat conducting foil or similar product (approx. 100μm).
5. Continue the mechanical installation as indicated in Chapter 3.1 of the frequency inverter user manual.
Note!
Table 3.2 of the user manual shall not be considered for this special frequency inverter. External dimensions
a
mounting holes are according to the figures of this addendum.
6. Electrical installation shall be performed as indicated in the Chapter 3.2 of the frequency inverter user manual.
ATTENTION!
After operation, check P008. This parameter must not exceed 90ºC.
Dimensions Fixinf Base
Model Width
L
(mm)
Height
H
(mm)
Depth
P
(mm)
A
(mm) B (mm) C (mm) D (mm)
Mounting
Screw Weight [Kg] Degree of
Protection
1.6A/200-240V 100 132 82 90 120 5 6 M4 0.7 IP20
2.6A/200-240V 100 132 82 90 120 5 6 M4 0.7 IP20
4.0A/ 200-240V 100 132 82 90 120 5 6 M4 0.7 IP20
7.3A/200-240V 120 161 82 110 149 5 6 M4 1.0 IP20
10.0A/200-240V 120 191 82 110 179 5 6 M4 1.2 IP20
1.6/110-127V 100 132 82 90 120 5 6 M4 0.7 IP20
2.6/110-127V 100 132 82 90 120 5 6 M4 0.7 IP20
4.0/110-127V 100 161 83 110 149 5 6 M4 1.0 IP20

ADENDO AO MANUAL DO INVERSOR DE FREQÜÊNCIA CFW-10 COLD PLATE
08/2006
ATENÇÃO!
As informações presentes neste adendo aplica-se aos inversores CFW-10 modelos de hardware especial.
verifique se o código “CP” aparece na etiqueta de identificação do inversor
Esta versão do CFW-10 foi desenvolvida para possibilitar a montagem do inversor em superfícies de dissipação (exemplo:
estrutura metálica da máquina), desde que seguidas as recomendações de instalação.
INSTALAÇÃO DO INVERSOR DE FREQÜÊNCIA NA BASE DE DISSIPAÇÃO.
1. Marque as posições dos furos de fixação na base de montagem onde será fixado o inversor de freqüência (veja
figura 1).
2. A superfície que ficará em contato com o inversor de freqüência deve estar livre de poeira e rebarba. A planicidade da
base de fixação (considerado uma área de 100mm2)deve ser menor que 50μm e a rugosidade menor que 10μm.
3. Use parafusos (M4) para fixação do inversor de freqüência na base de dissipação.
VISTA BASE VISTA VISTA LATERAL
FIXAÇÃO FRONTAL
Figura 1 – Dimensões e dados para instalação CFW-10 Cold Plate
4. Após executar a furação, limpe a superfície de contato e aplique uma camada de pasta térmica (aproximadamente
100μm), manta térmica ou produto similar.
5. Continue a instalação mecânica conforme indicado no capítulo 1 do manual do inversor de freqüência. A tabela 3.1 do
manual não contempla os inversores de freqüência “Cold Plate” (CP). As dimensões externas e demais dados para
instalação são os que aparecem na figura 1 deste adendo.
6A instalação elétrica deve ser executada conforme indicado no capítulo 3.2 do manual do inversor de freqüência.
Nota!
Durante a operação, verifique o parâmetro P008. O valor da temperatura não deve exceder 90ºC.
Dimencional Base de Fixação
ModelO Largura
L
(mm)
Altura
H
(mm)
Profundidade
P
(mm)
A
(mm) B (mm) C (mm) D (mm) Parafuso
para Fixação Peso
[Kg] Grau de
Proteção
1.6A/200-240V 100 132 82 90 120 5 6 M4 0.7 IP20
2.6A/200-240V 100 132 82 90 120 5 6 M4 0.7 IP20
4.0A/ 200-240V 100 132 82 90 120 5 6 M4 0.7 IP20
7.3A/200-240V 120 161 82 110 149 5 6 M4 1.0 IP20
10.0A/200-
240V 120 191 82 110 179 5 6 M4 1.2 IP20
1.6/110-127V 100 132 82 90 120 5 6 M4 0.7 IP20
2.6/110-127V 100 132 82 90 120 5 6 M4 0.7 IP20
4.0/110-127V 100 161 83 110 149 5 6 M4 1.0 IP20
