Westfalia 84 36 70 User manual

Bandschleifer
Artikel Nr. 84 36 70
Belt Sander
Article No. 84 36 70
Originalanleitung
Original Instructions

II
Dear Customer
This belt sander can be used for a wide variety of sanding tasks.
The sander is designed for dry sanding use and is suitable for the sanding of
wood, metal, and painted surfaces.
Please familiarize yourself with the proper usage of the appliance by reading
this manual and keep these operating instructions for future reference.
Please follow the enclosed safety instructions!
These instructions will make it easier for you to handle the machine appropri-
ately and help you to prevent misunderstandings and possible damage or
injury.
Mit diesem Bandschleifer können Sie zahlreiche Schleifarbeiten ausführen.
Er ist für Trockenschleifarbeiten vorgesehen und für das Schleifen von Holz,
Metall und Farbanstrichen geeignet.
Bitte lesen Sie diese Bedienungsanleitung komplett und bewahren Sie sie für
späteres Nachlesen gut auf.
Bitte beachten Sie die beiliegenden Sicherheitshinweise!
Diese sollen Ihnen den sachgemäßen Umgang erleichtern und Ihnen helfen,
Missverständnissen und Schäden vorzubeugen.
Sehr geehrte Damen und Herren

III
Übersicht | Overview
11
8
1
2
3
4
5
6
7
12
13
9
10
3
14
15
16
17

IV
Übersicht | OverviewÜbersicht | Overview
1
Handgriff
Handle
2
Arretierung für EIN/AUS-Schalter
Lock Switch for ON/OFF Switch
3
EIN/AUS-Schalter
ON/OFF Trigger
4
Staubfangbox
Dust Collection Box
5
Riemenabdeckung
Belt Cover
6
Lüftungsschlitze
Ventilation Opening
7
Justierschraube der Laufrolle
Belt Drum Fine Adjustment Screw
8
Schleifband 75 x 457 mm
Sanding Belt 75 x 457 mm
9
Drehzahlregler
Speed Regulator
10
Grifffläche
Gripping Surface
11
Öffnungen für Schraubzwingen
Openings for Clamps
12
Staubabsaugung-Adapter 2tlg.
2 Pcs Adaptors for Dust Extraction
13
Spannzwingen 2tlg.
2 Pcs Clamps
14
Justierbare Rolle
Adjustable Drum
15
Spannhebel
Tension Lever
16
Schleifband-Richtungsmarkierung
Sanding Belt Direction Indicator
17
Abdeckung des Abluftkanales
Cover of the Exhaust Duct

1
Safety Notes...........................................................................................Page 4
Before first Use.......................................................................................Page 16
Intended Use..........................................................................................Page 16
Selecting the Sanding Belt.....................................................................Page 16
Attaching the Sanding Belt.....................................................................Page 16
Setting the Sanding Belt.........................................................................Page 17
Assembly/Disassembly/Emptying the Dust Collection Box....................Page 17
Switching the Machine ON and OFF......................................................Page 18
Operation................................................................................................Page 18
Speed Controller ....................................................................................Page 19
Stationary Sanding.................................................................................Page 19
Cleaning .................................................................................................Page 19
Technical Data .......................................................................................Page 20
Sicherheitshinweise................................................................................Seite 2
Vor der ersten Benutzung ......................................................................Seite 10
Bestimmungsgemäßer Gebrauch ..........................................................Seite 10
Schleifband auswählen ..........................................................................Seite 10
Schleifband auflegen..............................................................................Seite 11
Schleifband justieren..............................................................................Seite 11
Staubfangbox montieren/abnehmen/entleeren......................................Seite 11
Bandschleifer ein- und ausschalten.......................................................Seite 12
Betrieb....................................................................................................Seite 12
Drehzahlregler........................................................................................Seite 13
Stationäres Arbeiten...............................................................................Seite 14
Reinigung ...............................................................................................Seite 14
Technische Daten ..................................................................................Seite 15
Table of Contents
Inhaltsverzeichnis

2
Sicherheitshinweise
Beachten Sie bitte zur Vermeidung von Fehlfunktio-
nen, Schäden und gesundheitlichen Beeinträchtigun-
gen die beigefügten Allgemeinen Sicherheitshinweise
sowie folgende Hinweise:
▪Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch
und benutzen Sie das Gerät ausschließlich gemäß dieser An-
leitung.
▪Entsorgen Sie nicht benötigtes Verpackungsmaterial oder
bewahren Sie dieses an einem für Kinder unzugänglichen Ort
auf. Es besteht Erstickungsgefahr!
▪Überzeugen Sie sich, dass die Netzspannung mit den Anga-
ben auf dem Typenschild übereinstimmt.
▪Personen mit eingeschränkten physischen, sensorischen oder
geistigen Fähigkeiten dürfen das Gerät nicht benutzen, es sei
denn, sie werden durch eine Betreuerin/einen Betreuer be-
aufsichtigt und unterwiesen.
▪Benutzen Sie das Gerät nur zum Trockenschleifen. Bearbei-
ten Sie keine angefeuchteten Materialien oder feuchte Flä-
chen. Der Schleifer ist nicht für Nass-Schleifarbeiten geeignet.
Verwenden Sie das Gerät nicht für andere Zwecke. Der
Schleifer ist für trockenes Schleifen von Holz, Kunststoff und
Spachtelmasse sowie lackierten Oberflächen bestimmt.
▪Tragen Sie beim Schleifen immer eine Schutzbrille
und eine Staubmaske. Tragen Sie geeignete Kleidung.
Legen Sie vor der Arbeit Schmuck ab und binden Sie
lange Haare fest. Tragen Sie einen Gehörschutz.
▪Benutzen Sie bei allen Schleifarbeiten die Staubfang-
box oder den Adapter für die Staubabsaugung, insbe-
sondere wenn Materialien bearbeitet werden, bei de-
nen gesundheitsgefährdende Stäube entstehen.
▪Sorgen Sie bei der Bearbeitung von Kunststoffen, Farben,
Lacken etc. für ausreichende Belüftung. Asbesthaltiges Mate-

3
Sicherheitshinweise
rial darf nicht bearbeitet werden. Beim Schleifen von z. B.
bleihaltigen Anstrichen, einigen Holzarten und Metallen ent-
stehenden schädlichen/giftigen Stäube. Entstehende Stäube
und Späne können gesundheitsgefährdend, brennbar oder
explosiv sein. Treffen Sie geeignete Schutzmaßnahmen.
▪Sichern Sie das Werkstück gegen Wegrutschen.
▪Legen Sie den Schleifer erst ab, nachdem er vollständig zum
Stillstand gekommen ist.
▪Halten Sie das Gerät während der Arbeit immer fest mit bei-
den Händen an den isolierten Griffflächen. Sollte das Schleif-
band das Netzkabel treffen, kann dies metallene Teile des
Gerätes unter Spannung setzen und zu einem elektrischen
Schlag führen. Führen Sie das Netzkabel immer nach hinten
vom Gerät weg. Vermeiden Sie den Kontakt mit dem laufen-
den Schleifband.
▪Führen Sie das Gerät immer eingeschaltet gegen das Werk-
stück. Heben Sie das Gerät nach der Bearbeitung vom Werk-
stück ab und schalten Sie es erst dann aus.
▪Ziehen Sie bei Arbeitspausen, vor allen Arbeiten am Gerät
(z.B. Wechsel des Schleifbandes) und bei Nichtgebrauch im-
mer den Netzstecker aus der Steckdose.
▪Das Gerät ist für den Einsatz bis 2000 m über Meereshöhe
ausgelegt.
▪Verwenden Sie das Gerät nicht, wenn es nicht korrekt arbeitet
oder durch Herunterfallen beschädigt wurde. Zerlegen Sie
das Gerät nicht und unternehmen Sie keine eigenen Repara-
turversuche. Wenden Sie sich an die Kundenbetreuung.

Safety Notes
4
▪Please read this manual carefully and use the unit only ac-
cording to this manual.
▪Dispose of used packaging material carefully or store it out of
the reach of children. There is a danger of suffocation!
▪Make sure the voltage corresponds to the type label on the
machine.
▪Persons with limited physical, sensorial or mental are not
allowed to use the machine, unless they are supervised and
brief by a qualified person.
▪The machine is designed for dry sanding only. Do not work on
moistened materials or damp surfaces. The machine is not
suitable for wet sending. Do not modify it for any other pur-
pose. The belt sander is designed for the dry sanding of large
surfaces of wood, plastic, plaster and painted surfaces.
▪When sanding, always wear protection goggles and
dust mask. Wear suitable clothes. Take off jewellery
and tie up long hair. Wear ear protectors.
▪While working with the belt sander, always attach the
dust collection box or the dust extraction adaptor, es-
pecially when sanding materials that form hazardous
dusts.
▪Ensure that there is adequate ventilation when working on
plastic, paint, varnish etc. Do not sand materials containing
asbestos. Sanding paints containing lead, some types of
wood and metal for example may give rise to hazardous or
poisonous dusts. Dust forming during operation may be haz-
ardous to your health, combustible or explosive. Take neces-
sary precautions.
Please note the included General Safety Notes and the
following safety notes to avoid malfunctions, damage
or physical injury:

Safety Notes
5
▪Secure the workpiece to avoid slipping.
▪Always lay down the belt sander before the moving parts have
come to complete stop.
▪When working always hold the machine securely with both
hands by the insulated handle surfaces. It might happen that
the sanding belt strikes the power cord of the machine. Dam-
aging a live wire could result in the metal parts of the machine
also becoming live and could lead to an electric shock. Always
work with the power cord leading away from the rear of the
machine. Avoid contact with the moving sanding belt.
▪Always switch on the machine before placing it against the
workpiece. After sanding, lift the machine from the workpiece
before switching it off.
▪When taking a break from your work, before carrying out any
tasks on the machine itself (e.g. changing the sanding belt)
and when you are not using the machine, always pull the
mains plug out of the mains socket.
▪The unit is designed for operation in altitudes of up to 2000 m
above sea level.
▪Do not operate the machine if it does not work correctly or has
been dropped. Do not disassemble the machine and do not
try to repair it yourself. Contact your customer support.

Consignes de sécurité
6
S'il vous plaît noter afin d'éviter des problèmes de dys-
fonctionnement, dommage ou de la santé des con-
signes générales de sécurité annexées et les informa-
tions suivantes:
▪S'il vous plaît lire attentivement ces instructions et utiliser
l’appareil en suivant ces instructions.
▪Eliminer les matériaux d'emballage mis au rebut, ou de garder
ce hors de portée des enfants. Il ya danger d'asphyxie!
▪Assurez-vous que la tension du réseau correspond aux spéci-
fications de la plaque signalétique.
▪Les personnes ayant des capacités physique, sensorielles ou
mentales limitées ne devraient pas utiliser l‘appareil, mais
seulement sous le contrôle et après avoir reçu les instructions
de la personne responsable pour la leur sécurité.
▪Utilisez l'appareil uniquement pour le broyage à sec. Ne pas
traiter tout matériel ou surface humide ou mouillé. La moule-
use n'est pas appropriée pour ponçage à l'eau. Ne pas utiliser
l'appareil à d'autres fins. La mouleuse est conçue pour le
ponçage à sec de bois, plastique, plâtre et des surfaces
peintes.
▪Toujours porter des lunettes de protection et un
masque anti-poussière pendant le travail. Portez des
vêtements appropriés. Enlever les bijoux avant le
travail et attacher les cheveux longs. Portez des pro-
tections auditives.
▪Utiliser pendant tous les travaux de ponçage, la boîte
de collection de poussière ou un adaptateur pour l'ex-
traction des poussières, en particulier lorsque les matières
traitées, créent des poussières dangereuses.
▪Assurer lors de la transformation des matières plastiques,
peintures, vernis, etc. une bonne ventilation. Matériaux con-
tenant de l'amiante ne peuvent pas être traitées. Au cours du

Consignes de sécurité
7
ponçage, par exemple de la peinture, certains types de bois
et des métaux peuvent se former des poussières no-
cives/toxiques. La poussière ou des copeaux qui sont créés
peuvent être dangereux, inflammables ou explosifs. Prendre
des mesures de protection appropriées.
▪Fixer la pièce pour éviter le glissement.
▪Placez la ponceuse seulement après qu'elle soit complète-
ment arrêtée.
▪Maintenez l'appareil tout en travaillant avec les deux mains
par les poignées isolées. Si la bande de ponçage entre en
contact avec le cordon d'alimentation, ce peut mettre les par-
ties métalliques de l’appareil sous tension et provoquer un
choc électrique. Faire passer le câble d'alimentation toujours
de l'arrière de l'appareil. Éviter le contact avec la bande abra-
sive en mouvement.
▪Diriger l'appareil seulement allumé vers la pièce. Soulevez le
dispositif après le traitement de la pièce, et seulement alors le
éteigne.
▪Débranchez pendant les pauses de travail, avant toute inter-
vention sur l'appareil (par exemple, changement de la bande
de ponçage) et lorsqu'il n'est pas utilisé, toujours la fiche
d'alimentation de la prise.
▪L'appareil est conçu pour une utilisation jusqu'à 2000 m au
dessus du niveau de la mer.
▪Ne pas utiliser l'appareil s'il ne fonctionne pas correctement
ou s'il a été endommagé par une chute. Ne pas démonter ou
tenter de réparer l'appareil vous-même. S'il vous plaît con-
tactez notre service à la clientèle.

Informazioni sulla sicurezza
8
Si prega di notare al fine di evitare malfunzionamenti,
danni o problemi alla salute le istruzioni di sicurezza
generali allegati e le seguenti informazioni:
▪Si prega di leggere attentamente queste istruzioni e di utiliz-
zare l’apparecchio in base a queste istruzioni.
▪Smaltimento di materiale da imballaggio scartati, o tenere
questo fuori dalla portata dei bambini. C'è pericolo di soffo-
camento!
▪Assicurarsi che la tensione di rete corrisponda alle indicazioni
riportate sulla targhetta.
▪Persone con limitate capacità fisiche, sensoriali o mentali, non
possono utilizzare l’apparecchio se non sotto il controllo e
dopo aver ricevuto rispettive istruzioni dalla persona re-
sponsabile alla loro sicurezza.
▪Utilizzare l’apparecchio solo per levigare a secco. Non trattare
qualsiasi materiale o superficie umide o bagnate. La smeri-
gliatrice non è adatta per levigare ad umido. Non utilizzare
l’apparecchio per altri scopi. La smerigliatrice è progettata per
la levigatura a secco di legno, plastica, gesso e superfici ver-
niciate.
▪Indossare sempre durante il lavoro occhiali di prote-
zione e una maschera antipolvere. Indossare abiti
adatti. Togliere prima del lavoro gioielli e legare i ca-
pelli lunghi. Indossare una protezione acustica.
▪Utilizzare durante tutti i lavori di levigatura, la scatola
della raccolta polvere o l'adattatore per l’aspirazione
della polvere, in particolare quando i materiali trattati,
creano polveri pericolose.
▪Assicurare durante la lavorazione di materie plastiche, pitture,
vernici, ecc. ad una corretta ventilazione. Materiali contenenti
amianto non possono essere lavorati. Durante la levigatura,
ad esempio di vernici, alcuni tipi di legno e metalli possono

Informazioni sulla sicurezza
9
formarsi polveri nocive/tossiche. Polveri o trucioli che si
creano possono essere pericolosi, infiammabili o esplosivi.
Adottare misure di protezione adeguate.
▪Fissare il pezzo in lavorazione per evitare scivolamenti.
▪Appoggiare la levigatrice solo dopo che si è completamente
fermata.
▪Tenere il dispositivo durante il lavoro con entrambe le mani
dalle impugnature isolate. Se il nastro abrasivo viene in con-
tatto con il cavo di alimentazione, questo può mettere le parti
metalliche del dispositivo sotto tensione e causare una scos-
sa elettrica. Far passare il cavo di alimentazione sempre da
dietro il dispositivo. Evitare il contatto con il nastro abrasivo in
movimento.
▪Portare il dispositivo solo acceso verso il pezzo. Sollevare il
dispositivo dopo la lavorazione del pezzo e spegnerlo solo al-
lora.
▪Scollegare durante le pause di lavora, prima di ogni lavoro sul
dispositivo (ad esempio cambio del nastro abrasivo) e quando
non è in uso, sempre la spina di alimentazione dalla presa.
▪Il dispositivo è progettato per l'utilizzo fino a 2000 m al di
sopra del livello del mare.
▪Non utilizzare il dispositivo se non funziona correttamente o
se ha subito danni in seguito a cadute. Non smontare il dis-
positivo né cercare di riparare per conto proprio. Si prega di
contattare il nostro servizio clienti.

10
Benutzung
Vor der ersten Benutzung
Nehmen Sie das Gerät und alle Zubehörteile aus der Verpackung.
Halten Sie die Verpackungsmaterialien von Kindern fern. Es besteht
Erstickungsgefahr!
Bestimmungsgemäßer Gebrauch
Der Bandschleifer ist vorgesehen zum Schleifen von Holz, Kunststoff,
Stein, Verbundwerkstoffen, Farben, Spachtelmasse und ähnlichen
Werkstoffen.
Asbesthaltige Werkstoffe dürfen nicht mit dem Schleifer bearbeitet
werden. Der Bandschleifer darf nur für Trockenschliff verwenden wer-
den. Die Maschine ist nicht zum Schleifen von metallenen oder magne-
tischen Flächen geeignet.
Verwenden Sie zur Bearbeitung der verschiedenen Materialien ent-
sprechende Schleifblätter mit unterschiedlicher Körnung und passen
Sie die Drehzahl dem Material an. Das Gerät ist nicht für den gewerbli-
chen Einsatz bestimmt. Jede andere Verwendung oder Veränderung
der Maschine gilt als nicht bestimmungsgemäß.
Schleifband auswählen
▪Wählen Sie immer ein Schleifband aus, das für das zu schleifende
Material geeignet ist und auch die passende Körnung besitzt.
▪Je nachdem wie groß die Schleifkörner sind, unterscheidet man
gröbere von feineren Körnungen. Die Körnung ist durch eine Zahl
auf der Rückseite des Schleifbandes angegeben. Je größer die
Zahl ist, desto feiner ist die Körnung.
▪Eine Körnung bis 80 benutzt man für Grobschliffe. Bei Weichhöl-
zern wie Lärche, Kiefer oder Fichte verwenden Sie am besten
120er bis 150er Schleifband. Für feinporiges Laubholz wie Buche
oder Ahorn können Sie Schleifbänder bis zur Stärke 220 verwen-
den.

11
Benutzung

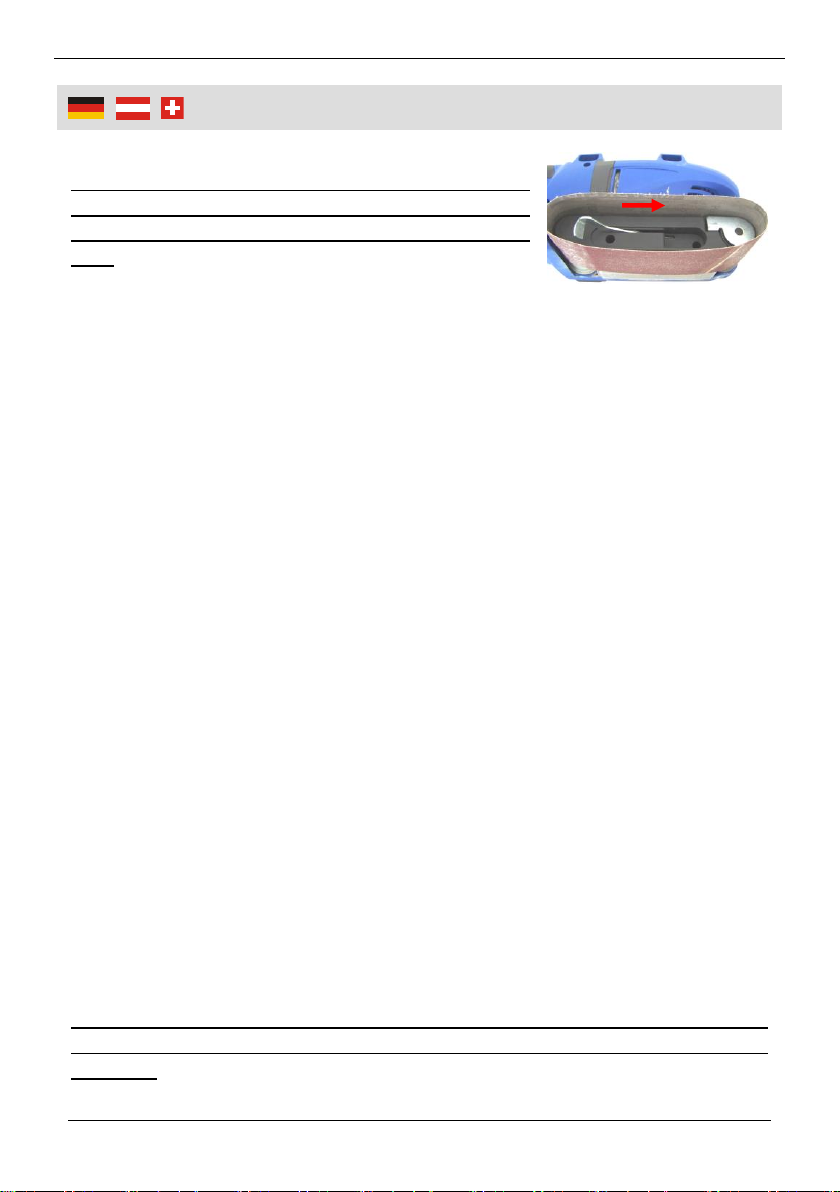

Schleifband auflegen
Ziehen Sie vor dem Auflegen des Schleifban-
des erst den Netzstecker! Verwenden Sie nur
Schleifbänder mit der Spezifikation 75 x 457
mm.
1. Ziehen Sie den Spannhebel (15) für das
Schleifband (8) ganz heraus, in dem Sie den Spannhebel bis zum
Anschlag herausschwenken.
2. Legen Sie das Schleifband so auf die Schleifbandführung und die
justierbare Rolle (14), so dass der innen auf das Schleifband auf-
gedruckte Pfeil in die gleiche Richtung weist wie die Pfeilmarkie-
rung auf dem Gehäuse (16).
3. Richten Sie das Schleifband gerade aus, es muss auf der Schleif-
bandführung zentral aufliegen.
4. Klappen Sie den Spannhebel (15) für das Schleifband wieder ganz
ein.
Schleifband justieren
Das Schleifband muss straff auf der Schleifplatte aufliegen und darf
nicht durchhängen. Ist dies der Fall, wurde das Maß für das Schleif-
band nicht eingehalten.
1. Sollte das Schleifband schief laufen, stellen Sie mit der Justier-
schraube (7) einen exakt geraden Lauf des Schleifbands ein.
2. Nehmen Sie das Gerät hoch, schalten Sie es ein und drehen es
um. Drehen Sie die Justierschraube, bis die Kante des Schleifban-
des bündig und parallel mit der Gerätekante verläuft. Achten Sie
unbedingt darauf, dass sich das Schleifband nicht am Gehäuse
einschleift.
3. Prüfen Sie regelmäßig den Lauf des Schleifbandes und regeln Sie
ihn, wenn nötig.
Staubfangbox montieren/abnehmen/entleeren
Verwenden Sie in jedem Fall die Staubfangbox (4) oder nach Möglich-
keit den Staubabsaugung-Adapter (12), insbesondere bei Farbschleif-
arbeiten.

12
Benutzung
Staubabsaugung mit der Staubfangbox:
1. Setzen Sie den Staubfangbox (4) auf den Absaugstutzen auf.
2. Zum Abnehmen ziehen Sie die Staubfangbox einfach ab. Zum
Entleeren, ziehen Sie die Staubfangbox vom Absaugstutzen. Öff-
nen Sie die Staubfangbox und entleeren Sie diese.
Staubabsaugung mit dem Staubabsaugung-Adapter:
1. Schieben Sie den 2tlg. Staubabsaug-Adapter (12) auf den Ab-
saugstutzen am Gerät.
2. Schieben Sie den Schlauch einer zulässigen Staubabsaugvorrich-
tung (z.B. eines Werkstattstaubsaugers) auf den Absaugadapter.
Hinweis:
Beim Arbeiten mit Elektrogeräten, die über eine Staubfangbox verfügen
oder durch eine Staubabsaugvorrichtung mit dem Staubsauger ver-
bunden werden können, besteht Brandgefahr! Unter ungünstigen Be-
dingungen, wie z.B. bei Funkenflug - beim Schleifen von Metall oder
Metallresten in Holz - kann sich Holzstaub in der Staubfangbox (oder
im Staubbeutel des Staubsaugers) selbst entzünden. Dies kann insbe-
sondere dann geschehen, wenn der Holzstaub mit Lackresten oder
anderen chemischen Stoffen vermischt ist und das Schleifgut nach
langem Arbeiten heiß ist. Vermeiden Sie deshalb unbedingt eine Über-
hitzung des Schleifguts und des Gerätes und entleeren Sie vor Arbeits-
pausen stets die Staubfangbox bzw. den Staubbeutel des Staubsau-
gers.
Bandschleifer ein- und ausschalten
1. Zum Einschalten, betätigen Sie den EIN/AUS-Schalter (3).
2. Zum Arretieren des EIN/AUS-Schalters, drücken Sie bei gedrück-
tem EIN/AUS-Schalter den Arretierknopf (2) am Handgriff.
3. Zum Ausschalten drücken Sie den EIN/AUS-Schalter erneut. Die
Arretierung springt zurück. Lassen Sie nun den EIN/AUS-Schalter
los.
Lassen Sie nach dem Ausschalten erst den Motor zum Stillstand kom-
men, bevor Sie den Bandschleifer abstellen!

13
Benutzung
Betrieb
▪Halten Sie das Gerät stets mit beiden Händen an den Griffen (1
und 10).
▪Platzieren Sie das Gerät eingeschaltet auf dem Werkstück und
arbeiten Sie mit mäßigem Vorschub. Führen Sie den Schleifvor-
gang parallel und überlappend zu den Schleifbahnen durch. Zur
Vermeidung von störenden, querlaufenden Schleifspuren nur in Fa-
serrichtung schleifen. Heben Sie das Gerät nach der Bearbeitung
vom Werkstück ab und schalten Sie es erst dann aus.
▪Lassen Sie den Bandschleifer erst bis zur vollen Leerlaufdrehzahl
hoch laufen und setzen Sie dann das Schleifband auf die zu bear-
beitende
Fläche auf.
▪Üben Sie beim Schleifen keinen zu hohen Druck aus, sondern
lassen Sie vielmehr das Schleifband arbeiten. Das Eigengewicht
des Bandschleifers reicht für gute Schleifleistungen aus. Zusätzlich
schonen Sie durch diese Arbeitsweise den Verschleiß des Schleif-
bandes und die Oberfläche des Werkstückes wird glatter.
▪Schleifen Sie niemals magnetische Gegenstände!
▪Entleeren Sie den Staubfangbox rechtzeitig, um stets eine ausrei-
chende Staubabsaugung zu gewährleisten.
▪Entfernen Sie Schleifreste niemals mit der Hand von der behandel-
ten Fläche, benutzen Sie dazu je nach Material und Schleifkorn-
größe z. B. Handfeger, Tücher oder Bürsten.
▪Die Abtragsleistung und die Oberflächengüte werden von der
Bandgeschwindigkeit und der Kornstärke des Schleifbandes be-
stimmt.
▪Verschlissene oder eingerissene Schleifbänder können das Werk-
stück beschädigen. Wechseln Sie die Schleifbänder deshalb recht-
zeitig aus.
▪Bewahren Sie Schleifbänder nur hängend auf, da sie durch Knicke
etc. unbrauchbar werden.
Drehzahlregler
Mit dem Drehzahlregler (9) können Sie die Drehzahl regulieren. Die
erforderliche Drehzahl ist vom Werkstoff und dem verwendeten

14
Benutzung
Schleifband abhängig und sollte durch praktische Versuche ermittelt
werden.
Achtung: Lassen Sie den Bandschleifer nicht im Dauerbetrieb mit
niedrigster Drehzahl laufen. Dadurch kann der Motor überhitzen.
Mit dem Drehzahlregler können Sie die Drehzahl auch bei laufendem
Gerät wählen.
Stationäres Arbeiten
Mit dem Stationär-Montage-Set können Sie
das Gerät für eine horizontale Arbeit auf
einer ebenen, festen Fläche (z.B. Werk-
bank) befestigen.
Stecken Sie beide Spannzwingen (13) in
die vorgesehenen Öffnungen (11) am Gerät
und befestigen Sie das Gerät mit dem
Schleifband nach oben auf einer geeigne-
ten Oberfläche.
Reinigung
Trennen Sie den Bandschleifer bei allen Reinigungsarbeiten vom
Stromnetz!
▪Reinigen Sie das Gerät nach jedem Einsatz mit einem Handfeger
und einem Tuch von Schleifrückständen.
▪Reinigen Sie insbesondere die Belüftungsöffnungen des Motors.
Setzen sich diese zu, kann es zu einer Überhitzung des Motors
kommen.
▪Reinigen Sie das Gehäuse des Schleifers nicht mit scharfen Reini-
gen oder aggressiven Chemikalien.
▪Sollte sich faseriges Material im Abluftkanal angesammelt haben
und den Luftstrom behindern, nehmen Sie mit einem Schrauben-
dreher die Abdeckung (17) ab und reinigen Sie den Kanal vorsich-
tig.

15
Technische Daten
* Geräusch- und Schwingungsbelastungen können im Gebrauch je nach Benutzungsweise des
Gerätes von den angegebenen Werten abweichen.
Nennspannung
230 V~
Frequenz
50 Hz
Nennleistung
600 W
Bandgeschwindigkeit
170 –250 U/min
Schleifbandabmessung
75 x 457 mm
Schleiffläche
75 x 150 mm
Gesamtgewicht
2,5 kg
Schutzklasse
II
Schalldruckpegel*
86,83 dB(A)
Schallleistungspegel*
97,83 dB(A)
Typisch bewerteter Effektivbeschleunigungs-
wert*
2,81 m/s2

16
Operation
Before first Use
Unpack the machine and all accessories. Keep packaging material out
of reach of children. There is risk of suffocation!
Intended Use
The belt sander is designed for sanding wood, plastics, stone, com-
pound material, paints, filler material and similar materials.
Materials containing asbestos must not be sanded with this machine.
The belt sander is only intended for dry-sanding. The machine in not
designed for sanding metal or magnetic objects.
Always use a sanding belt and grade of grit suitable for the particular
surface you are sanding. The speed selected should also be appropri-
ate for the material. The machine is not intended for commercial use.
Any other use or modification to the machine shall be considered as
improper use.
Selecting the Sanding Belt
▪Always use abrasive paper suited to the material you want to sand.
The paper must have the correct grain size.
▪Depending on grain size there are degrees of coarseness. The
coarseness is specified by a number on the back of the paper. A
small number means very coarse paper. The higher the number is,
the finer the grain.
▪For rough sanding use grain sizes up to 80, for soft wood as larch,
pine or spruce use papers from 120 to 150. For dense hardwood as
beech or maple paper grain sizes up to 220 can be used.
Attaching the Sanding Belt
Always remove the power plug from the mains before replacing the
sanding belt! Only use 75 mm x 457 mm sized sanding belts.
1. First pull the tension lever (15) for the
sending belt (8) up out of its recess and
push it outwards completely, until it comes
up against its stop.
