Westfalia 81 25 06 User manual

Westfalia Bedienungsanleitung
Nr. 109612

Handkreissäge
A
rtikel Nr. 81 25 06
Circular Saw
A
rticle No. 81 25 06
Bedienungsanleitung
Instruction Manual

II
The circular saw is suitable for longitudinal and cross cuts into wood. The
cutting procession must be straightforward. You always need a firm support for
cutting. The parallel guide bar delivered enables you to make accurate cuts
along the tool edge and to cut identical strips.
Please familiarize yourself with the proper usage of the unit by reading and
following each chapter of this manual, in the order presented. Keep these
operating instructions for further reference.
This operating instruction contains important details for handling the unit.
Please pass it on along with the unit if it is handed over to a third party!
Please read all safety instructions!
These instructions will make it easier for you to handle the unit and help
prevent misunderstandings and possible damage or injury.
Diese Kreissäge eignet sich zum Ausführen von Längs- und Querschnitten in
Holz. Der Schnittverlauf muss dabei gerade sein. Zum Schneiden benötigen
Sie immer eine feste Unterlage. Der mitgelieferte Parallelanschlag ermöglicht
exakte Schnitte entlang der Werkzeugkante und den Schnitt maßgleicher
Streifen.
Bitte machen Sie sich in der Reihenfolge der Kapitel mit der Maschine vertraut
und bewahren Sie diese Bedienungsanleitung für spätere Zwecke gut auf.
Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und
Handhabung. Legen Sie die Anleitung dem Produkt bei, wenn Sie es an Dritte
weitergeben!
Bitte lesen Sie alle Sicherheitshinweise!
Diese sollen Ihnen den sachgemäßen Umgang erleichtern und Ihnen helfen,
Missverständnissen und Schäden vorzubeugen.
Sehr
g
eehrte Damen und Herren
Dear Customers

III

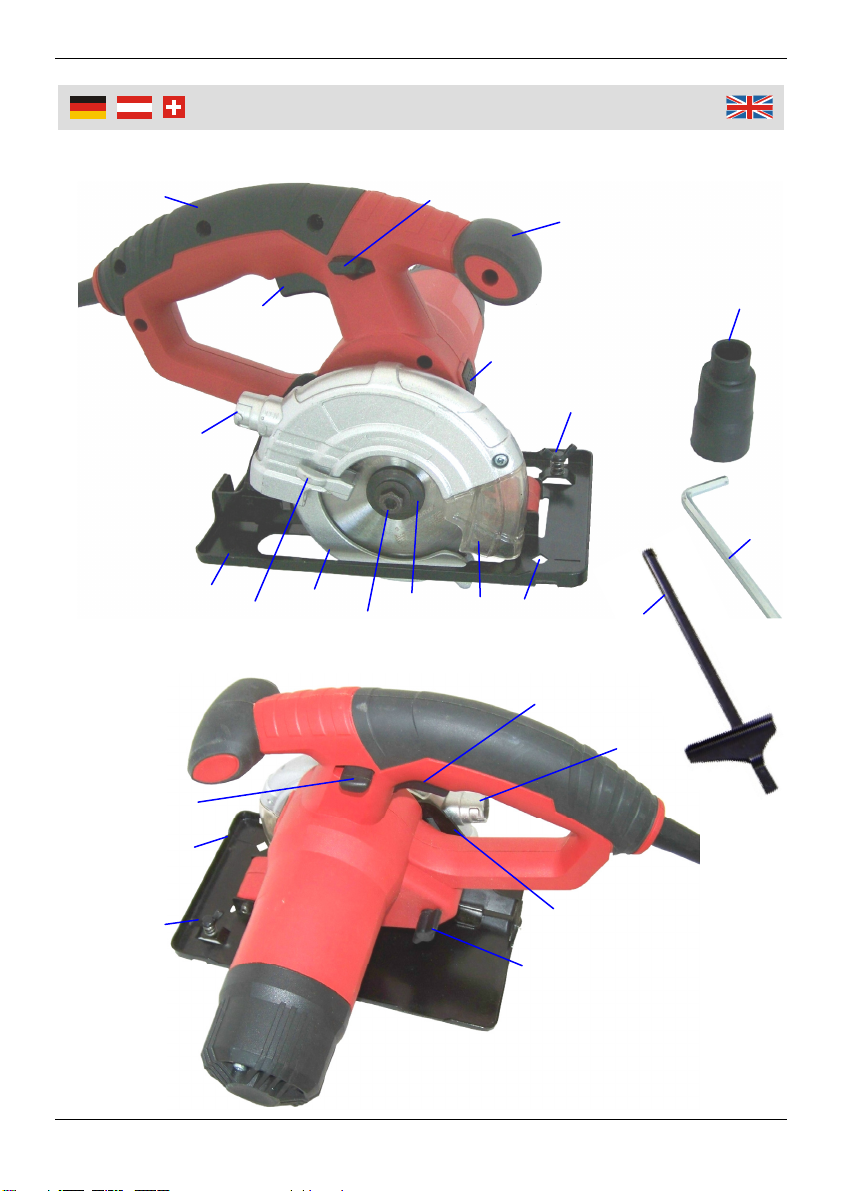

Übersicht
|
Overvie
w
13 12 11 10 9 8 7 18
19
6
5
20
14
2
1 3
4
2
14
15
16
6
17
3

IV
Übersicht
|
Overvie
w
1 Handgriff Handle
2 EIN/AUS-Schalter ON/OFF Switch
3 Einschaltsperre Switch-on Lock
4 Zusatzhandgriff Auxiliary Handle
5 Spindelarretierung Self-locking Spindle
6 Flügelschraube für Parallelanschlag Wing Screw for Parallel Guide Bar
7 Schnittmarkierung Cutting Mark
8 Obere Schutzabdeckung Upper Guard
9 Außenflansch Outer Flange
10 Spannschraube Hex Bolt
11 Pendelschutzhaube Retracting Blade Guard
12 Vorschubhebel der Schutzhaube Retracting Handle for Blade Guard
13 Grundplatte Base Plate
14 Spanauswurf Saw Dust Ejector
15 Schnitttiefenskala Scale for Cutting Depth
16 Schraube für Schnitttiefeneinstellung Adjusting Screw for Cutting Depth
17 Markierungskerbe für Geradschnitt Cutting Mark for Straight Cut
18 Parallelanschlag Parallel Guide Bar
19 Inbusschlüssel Allen Key
20 Absaugstutzen Suction Nozzle

1
Safety Notes........................................................................................ Page 11
Before first Use ................................................................................... Page 15
Adjusting the Cutting Depth ................................................................ Page 15
Cutting Marks on the Base Plate......................................................... Page 15
Switching ON and OFF ....................................................................... Page 16
Parallel Guide Bar ............................................................................... Page 16
Dust Extraction .................................................................................... Page 16
Which Saw Blades can be used.......................................................... Page 17
Sawing................................................................................................. Page 17
Removing the Saw Blade.................................................................... Page 17
Installation of the Saw Blade............................................................... Page 17
Cleaning and Maintenance .............................................................. Page 18
Technical Data .................................................................................... Page 19
Sicherheitshinweise ............................................................................ Seite 2
Vor der ersten Benutzung ................................................................... Seite 6
Schnitttiefe einstellen .......................................................................... Seite 6
Schnittmarkierungen auf der Grundplatte ........................................... Seite 6
Ein- und Ausschalten .......................................................................... Seite 7
Parallelanschlag .................................................................................. Seite 7
Staubabsaugung ................................................................................. Seite 7
Welche Sägeblätter dürfen verwenden werden .................................. Seite 8
Sägen .................................................................................................. Seite 8
Sägeblattausbau ................................................................................. Seite 8
Sägeblatteinbau .................................................................................. Seite 9
Wartung und Reinigung....................................................................... Seite 9
Technische Daten ............................................................................... Seite 10
Table of Contents
Inhaltsverzeichnis

2
Sicherheitshinweise
Überzeugen Sie sich, dass die Netzspannung mit den Angaben auf dem
Typenschild übereinstimmt.
Personen mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten dürfen die Maschine nicht benutzen, es sei denn, sie werden
durch eine Betreuerin/einen Betreuer beaufsichtigt und unterwiesen.
Lassen Sie die eingeschaltete Säge niemals unbeaufsichtigt und halten
Sie sie außerhalb der Reichweite von Kindern und von zu beaufsichtigen-
den Personen.
Verwenden Sie nur zulässige Verlängerungsleitungen, die für den
Außenbereich bestimmt sind. Zulässige Verlängerungsleitungen müssen
eine Kabelqualität von H07 RN-F; 3x1,5 mm2haben. Fragen Sie Ihren
Elektrofachmann.
Kommen Sie mit Ihren Händen nicht in den Sägebereich und an das
Sägeblatt.
Tragen Sie geeignete Arbeitskleidung sowie
Augenschutz, Handschutz und Gehörschutz.
Handhaben Sie das Sägeblatt immer mit Hand-
schuhen. Beachten Sie, dass auch ein abgenutztes Sägeblatt noch sehr
scharf ist. Erfassen Sie das Sägeblatt immer an den Seiten. Werfen Sie
das Sägeblatt nicht und lassen Sie es nicht fallen.
Greifen Sie nicht unter das Werkstück. Die Pendelschutzhaube kann Sie
unter dem Werkstück nicht vor dem Sägeblatt schützen.
Passen Sie die Schnitttiefe an die Dicke des Werkstücks an. Es sollte
weniger als eine volle Zahnhöhe unter dem Werkstück sichtbar sein.
Schneiden Sie keine extrem kleine Werkstücke. Beim Schneiden von
Rundhölzern verwenden Sie eine Einrichtung, die das Werkstück gegen
Verdrehen sichert. Halten Sie das zu sägende Werkstück niemals in der
Hand oder über dem Bein fest. Es ist wichtig, das Werkstück gut zu
befestigen, um die Gefahr von Körperkontakt, Klemmen des Sägeblattes
oder Verlust der Kontrolle zu minimieren.
Halten Sie die Maschine nur an den isolierten Griffflächen, wenn Sie
Arbeiten ausführen, bei denen das Schneidwerkzeug verborgene Stromlei-
tungen oder das eigene Gerätekabel treffen könnte. Der Kontakt mit einer
spannungsführenden Leitung setzt auch die metallenen Geräteteile unter
Spannung und führt zu einem elektrischen Schlag.
Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden
und gesundheitlichen Beeinträchtigungen die beigefügten
Allgemeinen Sicherheitshinweise sowie folgende Hinweise:

3
Sicherheitshinweise
Verwenden Sie beim Längsschneiden immer den Parallelanschlag oder
eine gerade Kantenführung. Dies verbessert die Schnittgenauigkeit und
verringert die Möglichkeit, dass das Sägeblatt klemmt.
Verwenden Sie immer Sägeblätter in der richtigen Größe und mit
passender Aufnahmebohrung (z. B. sternförmig oder rund). Sägeblätter,
die nicht zu den Montageteilen der Säge passen, laufen unrund und
führen zum Verlust der Kontrolle.
Verwenden Sie niemals einen beschädigten oder falschen Außenflansch
oder eine beschädigte Spannschraube. Der Außenflansch und die
Spannschraube wurden speziell für Ihre Säge konstruiert, für optimale
Leistung und Betriebssicherheit.
Überprüfen Sie vor jeder Benutzung, ob die Pendelschutzhaube
einwandfrei schließt.
Starten Sie die Maschine und beginnen Sie erst mit dem Sägen, wenn
diese die volle Leerlaufdrehzahl erreicht hat.
Bremsen Sie das Sägeblatt nach dem Ausschalten niemals durch
seitliches Gegendrücken ab.
Legen Sie die Säge erst ab, wenn das Sägeblatt zum Stillstand
gekommen ist.
Ursachen und Vermeidung eines Rückschlags
Ein Rückschlag ist die plötzliche Reaktion infolge eines hakenden,
klemmenden oder falsch ausgerichteten Sägeblattes, die dazu führt, dass
eine unkontrollierte Säge abhebt und sich aus dem Werkstück heraus in
Richtung der Bedienperson bewegt;
Ein Rückschlag kann entstehen, wenn sich das Sägeblatt im Sägespalt
verhakt oder verklemmt. Das Sägeblatt blockiert und die Motorkraft schlägt
die Maschine in Richtung der Bedienperson zurück;
Ein Rückschlag kann entstehen, wenn das Sägeblatt im Sägeschnitt
verdreht oder falsch ausgerichtet wird. Dadurch können sich die Zähne der
hinteren Sägeblattkante in der Oberfläche des Werkstücks verhaken,
wodurch sich das Sägeblatt aus dem Sägespalt herausbewegt und die
Säge in Richtung der Bedienperson zurückspringt.
Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der
Säge. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend
beschrieben, verhindert werden.

4
Sicherheitshinweise
Halten Sie die Säge mit beiden Händen fest und bringen Sie Ihre Arme in
eine Stellung, in der Sie den Rückschlagkräften standhalten können.
Halten Sie sich immer seitlich des Sägeblattes, nie das Sägeblatt in eine
Linie mit Ihrem Körper bringen. Bei einem Rückschlag kann die Kreissäge
rückwärts springen, jedoch kann die Bedienperson die Rückschlagkräfte
beherrschen, wenn geeignete Maßnahmen getroffen wurden.
Falls das Sägeblatt klemmt oder das Sägen aus einem anderen Grund
unterbrochen wird, lassen Sie den EIN/AUS-Schalter los und halten Sie
die Säge im Werkstoff ruhig, bis das Sägeblatt vollständig still steht.
Versuchen Sie niemals, die Säge aus dem Werkstück zu entfernen oder
sie rückwärts zu ziehen, solange das Sägeblatt sich bewegt oder sich ein
Rückschlag ereignen könnte. Finden Sie die Ursache für das Klemmen
des Sägeblattes und beseitigen Sie diese durch geeignete Maßnahmen.
Wenn Sie eine Säge, die im Werkstück steckt, wieder starten wollen,
zentrieren Sie das Sägeblatt im Sägespalt und überprüfen Sie, ob die
Sägezähne nicht im Werkstück verhakt sind. Klemmt das Sägeblatt, kann
es sich aus dem Werkstück heraus bewegen oder einen Rückschlag
verursachen, wenn die Säge erneut gestartet wird.
Stützen Sie große Platten ab, um das Risiko eines Rückschlags durch ein
klemmendes Sägeblatt zu vermindern. Große Platten können sich unter
ihrem Eigengewicht durchbiegen. Platten müssen auf beiden Seiten,
sowohl in Nähe des Sägespalts als auch am Rand, abgestützt werden.
Verwenden Sie keine stumpfen oder beschädigten Sägeblätter. Säge-
blätter mit stumpfen oder falsch ausgerichteten Zähnen verursachen durch
einen zu engen Sägespalt eine erhöhte Reibung, ein Verklemmen des
Sägeblattes und Rückschlag.
Ziehen Sie vor dem Sägen die Schnitttiefenstellung fest. Wenn sich
während des Sägens die Einstellungen verändern, kann sich das Säge-
blatt verklemmen und ein Rückschlag auftreten.
Seien Sie besonders vorsichtig, wenn Sie einen „Tauchschnitt" in einen
verborgenen Bereich, z. B. eine bestehende Wand, ausführen. Das
eintauchende Sägeblatt kann beim Sägen in verborgene Objekte blockie-
ren und einen Rückschlag verursachen.

5
Sicherheitshinweise
Sicherheitshinweise für Sägen mit Pendelschutzhaube
Überprüfen Sie vor jeder Benutzung, ob die untere Pendelschutzhaube
einwandfrei schließt. Verwenden Sie die Säge nicht, wenn die Pendel-
schutzhaube nicht frei beweglich ist und sich nicht sofort schließt. Klem-
men oder binden Sie die Pendelschutzhaube niemals in geöffneter
Position fest.
Sollte die Säge unbeabsichtigt zu Boden fallen, kann die Pendelschutz-
haube verbogen werden. Öffnen Sie die Schutzhaube mit dem Vorschub-
hebel und stellen Sie sicher, dass sie sich frei bewegt und bei allen
Schnitttiefen weder Sägeblatt noch andere Teile berührt.
Überprüfen Sie die Funktion der Feder für die Pendelschutzhaube. Lassen
Sie die Maschine vor dem Gebrauch warten, wenn die Pendelschutzhaube
und die Feder nicht einwandfrei arbeiten. Beschädigte Teile, klebrige
Ablagerungen oder Anhäufungen von Spänen lassen die Pendelschutz-
haube verzögert arbeiten.
Öffnen Sie die Pendelschutzhaube von Hand nur bei besonderen
Schnitten, wie „Tauch- und Winkelschnitten". Öffnen Sie die Pendel-
schutzhaube mit dem Vorschubhebel und lassen Sie diesen los, sobald
das Sägeblatt in das Werkstück eingedrungen ist. Bei allen anderen
Sägearbeiten muss die Pendelschutzhaube automatisch arbeiten.
Legen Sie die Säge nicht auf der Werkbank oder dem Boden ab, ohne
dass die Pendelschutzhaube das Sägeblatt bedeckt. Ein ungeschütztes,
nachlaufendes Sägeblatt bewegt die Säge entgegen der Schnittrichtung
und sägt, was ihm im Weg ist. Beachten Sie dabei die Nachlaufzeit der
Säge.
Die Handkreissäge ist nicht dafür geeignet in umgekehrter Lage als
ortsfeste Anlage eingesetzt zu werden.
Kommt es an der Kreissäge zu einer technischen Störung, unternehmen
Sie keine eigenen Reparaturversuche. Wenden Sie sich bitte an den
Westfalia Service oder lassen Sie die Kreissäge durch einen qualifizierten
Fachmann reparieren.

6
Benutzun
g
Vor der ersten Benutzung
Nehmen Sie die Handkreissäge aus der Verpackung. Überprüfen Sie die Säge
auf Transportschäden und verwenden Sie diese nicht, wenn sie beschädigt ist.
Halten Sie Verpackungsmaterialien von Kindern fern. Es besteht Erstickungs-
gefahr!
Trennen Sie vor allen Arbeiten an der Maschine diese vom Netz.
Schnitttiefe einstellen
Um einen sauberen Schnitt zu sägen, sollte das Sägeblatt höchstens 3 mm
aus dem Werkstück herausragen. Nur dann ist der Auftreffwinkel der Zähne
des Sägeblatts optimal.
1. Zum Verstellen der Schnitttiefe lösen
Sie den Spannschraube für die Schnitt-
tiefeneinstellung (16).
2. Stellen Sie die Schnitttiefe mithilfe der
Schnitttiefenskala (15) ein.
Anheben = geringere Schnitttiefe
Absenken = höhere Schnitttiefe
3. Ziehen Sie den Spannhebel wieder an.
Schnittmarkierungen auf der Grundplatte
Auf der Grundplatte befinden sich zwei Schnittmarkierungen in Form einer
Kerbe (17) und der Schnittmarkierung (7), in Form einer rautenförmigen
Aussparung. Die Kerbe (17) zeigt die Position des Sägeblattes bei
rechtwinkligen Schnitten an. Die Schnittmarkierung (7) dient zur besseren
Sicht der gezogenen
Schnittlinie.
Berücksichtigen Sie bei
den Schnitten immer die
Stärke des Sägeblattes.
Führen Sie das Sägeblatt
außerhalb der Schnittlinie
auf dem Werkstück.
Führen Sie immer erst
einen Probeschnitt durch.
16
15
7
17

7
Benutzun
g
Ein- und Ausschalten
1. Zum Einschalten, betätigen Sie zuerst die Einschaltsperre (3). Drücken
Sie die Einschaltsperre nach vorn, entweder von der rechten oder von der
linken Seite des Handgriffes (1).
2. Drücken Sie danach den EIN/AUS-Schalter (2) und halten Sie ihn
gedrückt. Lassen Sie die Einschaltsperre können Sie wieder los.
3. Zum Ausschalten, lassen Sie den EIN/AUS-Schalter (2) los.
Parallelanschlag
Der beiliegende Parallelanschlag (18) ermöglicht genaue Schnitte entlang
einer Werkstückkante und das Schneiden von Streifen gleicher Breite.
Der Anschlag kann von beiden
Seiten eingesetzt und mit der
Flügelschraube (6) fixiert werden.
1. Lösen Sie dazu die Feststell-
schraube (6) für den Parallel-
anschlag.
2. Schieben Sie den Parallelan-
schlag entweder von rechts
oder von links auf die Grundlat-
te (13) und stellen Sie den
Parallelanschlag im gewünsch-
ten Abstand ein.
3. Ziehen Sie die Feststellschraube danach wieder fest.
Staubabsaugung
Diese Handkreissäge ist ein kraftvolles Werkzeug, das viel Sägemehl
produzieren kann.
Da sich das Sägeblatt in einem fast geschlossenen Gehäuse befindet, ist hier
eine Staubabsaugung besonders effektiv.
An dem Spanauswurf (14) kann eine Absauganlage oder ein Staubsauger
angeschlossen werden.
1. Stecken Sie den Absaugstutzen (20) in den Spanauswurf (14) und
verriegeln Sie ihn durch Drehen im Uhrzeigersinn. Der Spanauswurf und
den Ansaugstutzen sind mit einem Bajonettverschluss ausgestattet.
2. Zum Herausnehmen, drehen Sie den Absaugstutzen gegen den
Uhrzeigersinn und ziehen Sie ihn vom Spanauswurf ab.

8
Benutzun
g
Wenn Sie Materialen, die möglicherweise gefährliche Stäube erzeugen,
schneiden, verwenden Sie immer eine Staubabsaugung und eine Staub-
schutzmaske.
Die Staubabsaugung ist sehr nützlich, um Ihren Arbeitsbereich sauber zu
halten. Falls das zu schneidende Material nicht vollkommen durchgetrock-
net ist, ist die Verwendung einer Staubabsaugung notwendig.
Welche Sägeblätter dürfen verwendet werden
Achten Sie darauf, dass der Sägeblattdurchmesser und der Bohrungs-
durchmesser den Angaben auf der Seite „Technische Daten“ entsprechen.
Beachten Sie, dass die zulässige Drehzahl des Sägeblattes mindestens
die Leerlaufdrehzahl der Kreissäge erreicht.
Sägen
Die Handkreissäge ist mit entsprechendem Sägeblatt geeignet zu Schneiden
von Kupfer, Stahl, Aluminium, Kunststoff, Bakelit, Sperrholz, Gipsplatten,
Gipsverbundwerkstoffe uvm.
1. Spannen Sie das Werkstück fest. Die später sichtbare Seite des
Werkstücks sollte dabei unten liegen, da diese Seite besonders sauber
geschnitten wird.
2. Schalten Sie die Maschine ein und warten Sie bis diese die Leerlaufdreh-
zahl erreicht hat bevor Sie mit dem Sägen beginnen. Erfassen Sie mit der
einen Hand den Handgriff (1) und mit der anderen Hand den Zusatzhand-
griff (4).
3. Führen Sie die Säge ohne Druck über das Werkstück und geben Sie dem
Sägeblatt Zeit sich selbst freizuschneiden. Mithilfe der Kerbe (17) sowie
der Schnittmarkierung (7) und einer zuvor gezogenen Schnittlinie können
Sie den Schnitt exakt entlang der Linie führen.
Sägeblattausbau
1. Trennen Sie vor allen Arbeiten die Maschine vom Netz. Tragen Sie
Schutzhandschuhe um sich vor Schnittverletzungen zu schützen.
2. Legen Sie die Maschine zum Werkzeugwechsel auf die Motorseite und
stellen Sie die Säge auf die maximale Schnitttiefe ein.
3. Halten Sie die Spindelarretierung (5) gedrückt. Drehen Sie mit dem
beigefügten Inbusschlüssel (19) die Spannschraube (10) heraus. Drehen
Sie den Inbusschlüssel gegen den Uhrzeigersinn.

9
Benutzun
g
4. Entfernen Sie erst den Außenflansch (9) und schwenken Sie danach die
Pendelschutzhaube (11) mithilfe des Vorschubhebels (12) ganz zurück.
Jetzt können Sie das Sägeblatt abnehmen.
Sägeblatteinbau
1. Reinigen Sie vor dem Einbau alle Teile.
2. Schwenken Sie die Pendelschutzhaube (11) ganz zurück und setzen Sie
das Sägeblatt auf dem Innenflansch auf.
Achtung: Die Pfeilrichtung auf dem Sägeblatt und die Pfeilrichtung auf der
Pendelschutzhaube müssen übereinstimmen.
3. Montieren Sie den Außenflansch (9) und die Spannschraube (10).
4. Ziehen Sie zuletzt die Spannschraube (10) mit dem Inbusschlüssel fest.
Betätigen Sie dabei wieder die Spindelarretierung (5).
Ein passendes Ersatzsägeblatt für die Handkreissäge erhalten Sie bei
Westfalia unter der Artikelnummer 81 25 07.
Wartung und Reinigung
Halten Sie die Lüftungsschlitze frei von Schmutz und Staub.
Achten Sie darauf, dass die mechanischen Teile immer beweglich bleiben
und nicht durch Fremdkörper blockiert werden können.
Ölen Sie alle beweglichen Teile mit etwas Maschinenöl.
Entfernen Sie Staub und Späne durch Ausblasen mit Druckluft oder mit
einem Pinsel.
Reinigen Sie die Säge nie mit aggressiven Reinigern oder mit Wasser
oder anderen Flüssigkeiten. Verwenden Sie nur ein trockenes oder leicht
befeuchtetes Tuch.
Kommt es an der Kreissäge zu einer technischen Störung, unternehmen
Sie keine eigenen Reparaturversuche. Wenden Sie sich bitte an den
Westfalia Service oder lassen Sie die Kreissäge durch einen qualifizierten
Fachmann reparieren.

10
Technische Daten
Netzspannung 230 V~
Frequenz 50 Hz
Nennleistung 710 W
Motordrehzahl 4300 min-1
Schnittleistung
90° 35 mm
Sägeblatt Durchmesser 110 mm
Sägeblatt Bohrdurchmesser 20 mm
Sägeblattzähne 24 Stück
Schnittleistung Metall 0 – 12 mm
Schnittleistung Rohrmaterialstärke 1,5 mm
Kunststoff 0 – 34 mm
Gewicht ca. 2,5 kg
Kabellänge 3 m
A-bewertete Geräuschpegel
Schalldruckpegel 89,0 dB(A)
Schallleistungspegel 100,0 dB(A)
Typischer bewerteter
Effektiv-Beschleunigungswert 1,68 m/s2 K = 1,5 m/s2
Zubehör:
1 Parallelanschlag
1 Inbusschlüssel
1 Ansaugstutzen
1 Paar Kohlebürsten

11
Safet
y
Notes
Make sure the voltage corresponds to the type label on the unit.
Persons with limited physical, sensorial or mental abilities are not allowed
to use the unit, unless they are supervised and briefed for their safety by a
qualified person.
Never leave the saw unsupervised when in use. Keep out of reach of
children or persons in need of supervision.
Only use extension cables which are approved for outdoor operation. Use
approvable extension cable with a cable quality of H07 RN-F; 3x1.5 mm2.
Ask your electrician.
Keep hands away from cutting area and the blade.
Wear suitable clothing and use safety glasses,
safety gloves and ear protection. Only handle the
saw blade with gloves. Please note that a worn
saw blade is sharp enough to cause injuries. Only grasp the saw blade
from the side. Do not throw the saw blade and do not drop it.
Do not reach underneath the workpiece. The retracting blade guard
cannot protect you from the blade below the workpiece.
Adjust the cutting depth to the thickness of the workpiece. Less than a full
tooth of the blade teeth should be visible below the workpiece.
Do not cut too small workpieces. When cutting round material secure it
with a vice or similar in order to prevent twisting. Never hold a workpiece
being cut in your hands or across your leg. Secure the workpiece to a
stable platform. It is important to support the work properly to minimize
body exposure, blade binding, or loss of control.
Hold the machine by the insulated gripping surfaces when performing an
operation where the cutting tool may contact hidden wiring or its own cord.
Contact with a live wire will also make exposed metal parts of the machine
live and shock the operator.
When ripping workpieces always use the parallel guide bar or straight
edge guide. This improves the accuracy of cut und reduces the chance of
blade binding.
Please note the included General Safety Notes and the following
safety notes to avoid malfunctions, damage or physical injury:

12
Safet
y
Notes
Always use blades with correct size and shape (diamond hole or round) of
arbour holes. Blades that do not match the mounting hardware of the saw
will run eccentrically, causing loss of control.
Never use a damaged or incorrect outer flange or a hex bolt. The outer
flange and the hex bolt where specially designed for this circular saw, for
optimum performance and safety of operation.
Before each use check the retracting blade guar for proper closing.
Switch on the machine and wait a moment unit it reaches full speed prior
to start cutting.
After switching off the machine, never attempt to stop the saw blade by
pressing against it.
Set the saw aside when the saw blade has come to a complete standstill.
Causes and Operator prevention of kickback
Kickback is a sudden reaction to a pinched, bound or misaligned saw
blade, causing an uncontrolled saw to lift up and out of the workpiece
toward the operator;
When the blade is pinched or bound tightly by the cutting kerf closing
down, the blade stalls and the motor reaction drives the unit rapidly back
toward the operator;
If the blade becomes twisted or misaligned in the cut, the teeth at the back
edge of the blade can dig into the top surface of the wood causing the
blade to climb out of the cutting kerf and jump back toward the operator.
Kickback is result of saw misuse and/or incorrect operating procedures or
conditions and can be avoided by taking proper precautions as given below.
Maintain a firm grip with both hands on the saw and position your arms to
resist kickback forces. Position your body to either side of the blade, but
not in line with the blade. Kickback could cause the saw to jump back-
wards, but kickback forces can be controlled by the operator, if proper
precautions are taken.
When blade is binding, or when interrupting a cut for any reason, release
the ON/OFF switch and hold the saw motionless in the material until the
blade comes to a complete stop. Never attempt to remove the saw from
the workpiece or pull the saw backward while the blade is in motion or
kickback may occur. Investigate and take corrective actions to eliminate
the cause of blade binding.

13
Safet
y
Notes
When restarting a saw in the workpiece, centre the saw blade in the
cutting kerf and check that saw teeth are not engaged into the material. If
saw blade is binding, it may walk up or kickback from the workpiece as the
saw is restarted.
Support large panels to minimise the risk of blade pinching and kickback.
Large panels tend to sag under their own weight. Supports must be placed
under the panel on both sides, near the line of cut and near the edge of
the panel.
Do not use dull or damaged blades. Unsharpened or improperly set blades
produce narrow cutting kerf causing expressive friction, blade binding and
kickback.
The adjusting screw for cutting depth must be tight and secure before
making a cut. If blade adjustment shifts while cutting, it may cause binding
and kickback.
Use extra caution when making a "plunge cut" into existing walls or other
blind areas. The protruding blade may cut objects that can cause kickback.
Safety instructions for saws with retracting Blade Guard
Check the retracting blade guard for proper closing before each use. Do
not operate the saw if the retracting blade guard does not move freely and
close instantly. Never clamp or tie the retracting blade guard into the open
position.
If the saw is accidentally dropped, the retracting blade guard may be bent.
Raise the blade guard with the retracting handle and make sure it moves
freely and does not touch the blade or any other part, in all angles and
depths of cut.
Check the operation of the spring for the retracting blade guard. If the
retracting blade guard and the spring are not operating properly, they must
be serviced before use. The retracting blade guard may operate sluggishly
due to damaged parts, gummy deposits, or a build-up of debris.
The retracting blade guard should be retracted manually only for special
cuts such as "plunge cuts" and "compound cuts". Raise the blade guard
with the retracting handle and, as soon as blade enters the material,
release the blade guard. For all other cuts, the retracting blade guard
should operate automatically.

14
Safet
y
Notes
Always observe that the retracting blade guard is covering the blade
before placing the circular saw down on the bench or on the floor. An
unprotected, coasting blade will cause the saw to walk backwards, cutting
whatever is in path. Be aware of the time it takes for the blade to stop after
switch is released.
The circular saw is not intended to be used as stationary device with a
saw table.
Do not try to repair the unit yourself if there are any malfunctions. Contact
our Westfalia Service or a qualified technician for repair work.

15
O
p
eration
Before first Use
Take the circular saw out of the packaging. Check the saw for damage in
transit. Do not use the device if it is damaged.
Keep packaging materials away from children. There is a risk of suffocation!
Disconnect the circular saw from power mains before working on it.
Adjusting the Cutting Depth
The saw blade may stick out of the
component by 3 mm. Only then the impact
angle of the saw blade’s teeth is ideal.
1. Loosen the adjusting screw (16) to
adjust the cutting depth.
2. You can adjust the cutting depth desired
with the scale (15).
raising lower cutting depth
lowering higher cutting depth
3. Tighten the adjusting screw again.
Cutting Marks on the Base Plate
On the base plate you will find two cutting marks. The one cutting marks is a
notch-shaped cutting marks (17) and the other cutting mark (7) is a rhomb-
shaped notch. The notch-shaped cutting mark shows the position of the saw
blades for right-angled cuts. With the rhomb-shaped cutting mark it is easier to
make clear cuts along the cutting line.
Always consider the
thickness of the saw
blade when cutting.
Always conduct the saw
blade outside the cutting
line of the work piece.
It is recommended to
make a trial cut before
starting to work!
16
15
7
17
