Westfalia 80 29 47 User manual

Westfalia Bedienungsanleitung
Nr. 109722

Elektrische Seilwinde
A
rtikel Nr. 80 29 47
W
ireless Remote Control Electric Winch
A
rticle No. 80 29 47
Bedienungsanleitung
Instruction Manual

II
Instruction manuals provide valuable hints for using your new device. They
enable you to use all functions, and they help you avoid misunderstandings
and prevent damage.
Please take the time to read this manual carefully and keep it for future
reference.
Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang mit
Ihrem neuen Produkt. Sie ermöglichen Ihnen, alle Funktionen zu nutzen, und
sie helfen Ihnen, Missverständnisse zu vermeiden und Schäden vorzubeugen.
Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe durchzule-
sen und bewahren Sie diese für späteres Nachlesen gut auf.
Sehr
g
eehrte Damen und Herren
Dear Customers

III
Übersicht
|
Overvie
w
7
6
5
3
1
2 4
910
12
11
8

IV

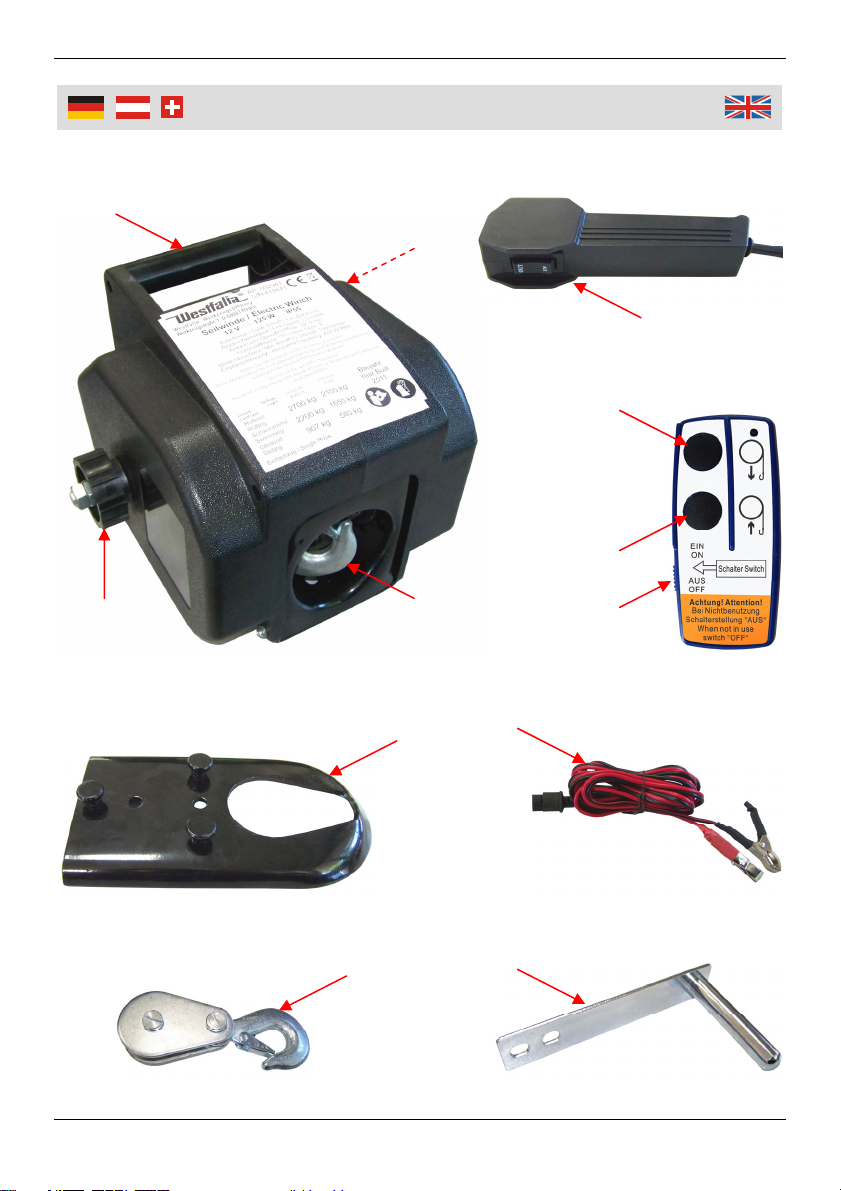

1 Seilwinde Winch
2 Kupplungsknebel Clutch Turn Knob
3 Abdeckung für Kabelanschlüsse Cover for Cord Connectors
4 Zughaken Hook
5 Kabelfernbedienung Cable Remote
6 „Seil ausfahren“-Taste Wire Out Key
7 „Seil einziehen“-Taste Wire In Key
8 Ein-/Ausschalter On/Off Switch
9 Montageplatte Mounting Plate
10 Stromkabel Power Cable
11 Umlenkrolle mit Lasthaken Guide Pulley with Hook
12 Handkurbel Hand Crank
Übersicht
|
Overvie
w

1
Table of Contents
Inhaltsverzeichnis
Sicherheitshinweise............................................................................. Seite 2
Bestimmungsgemäße Verwendung .................................................... Seite 5
Elektrische Anschlüsse ....................................................................... Seite 5
Befestigen der Winde.......................................................................... Seite 6
Betreiben der Winde............................................................................ Seite 6

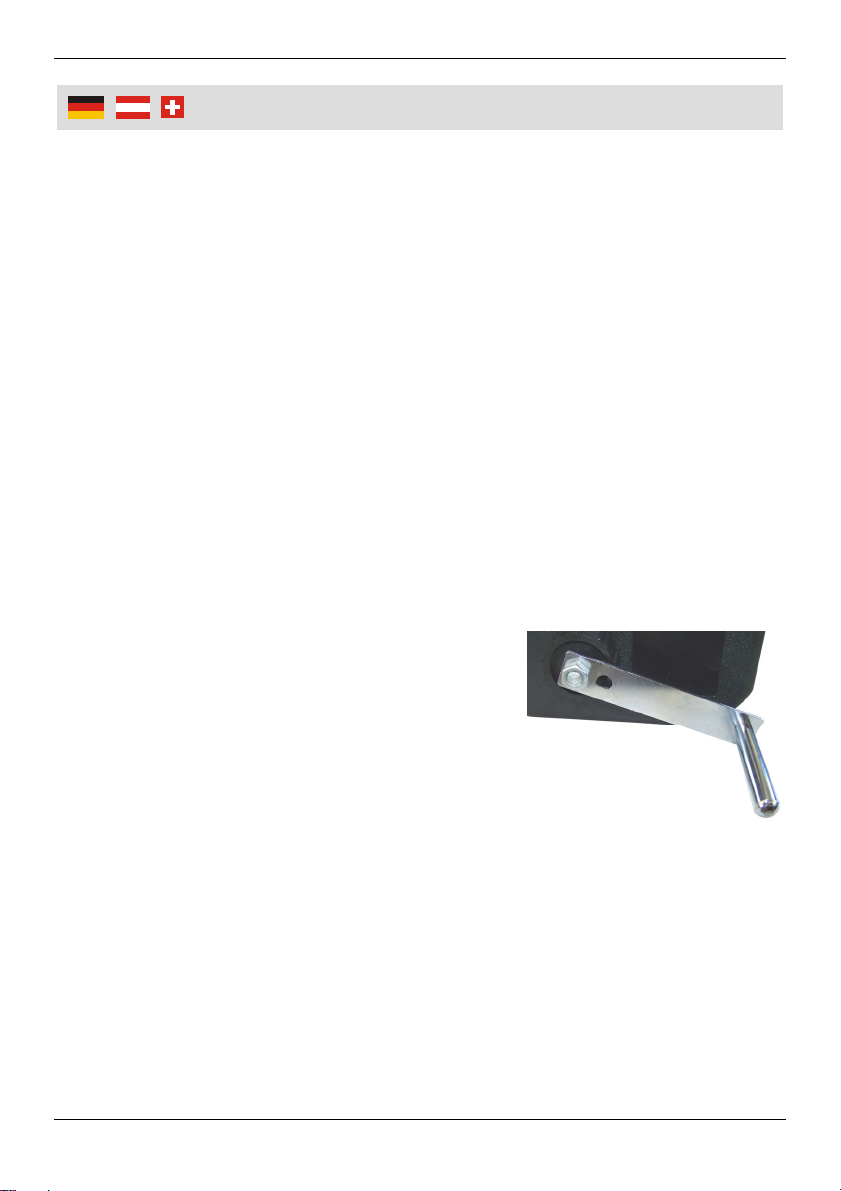

Verwendung der Handkurbel .............................................................. Seite 7
Wechsel der Batterie der Funkfernbedienung .................................... Seite 8
Wartung und Reinigung....................................................................... Seite 8
Lagerung ............................................................................................. Seite 8
Technische Daten ............................................................................... Seite 9
Safety Notes........................................................................................ Page 10
Intended Use ....................................................................................... Page 12

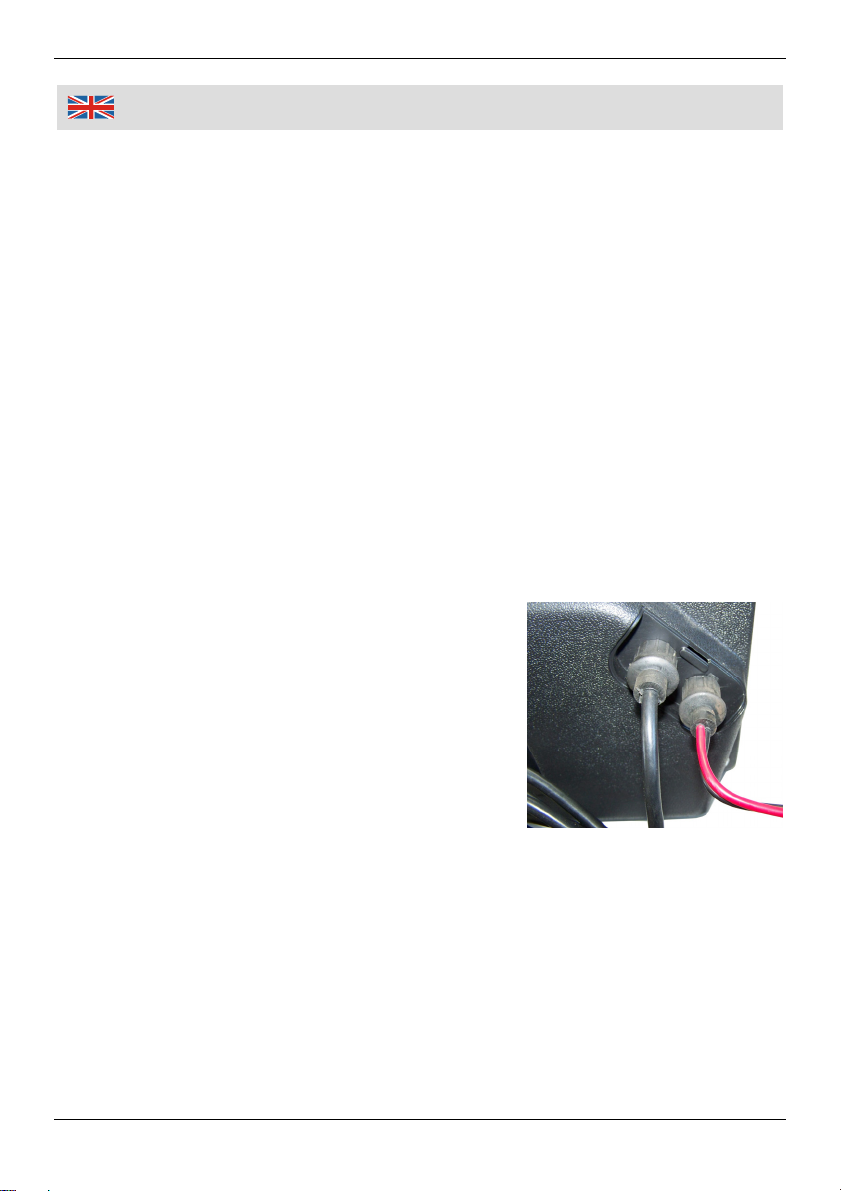

Electric Connections............................................................................ Page 12
Attaching the Winch ............................................................................ Page 13
Operating the Winch............................................................................ Page 13

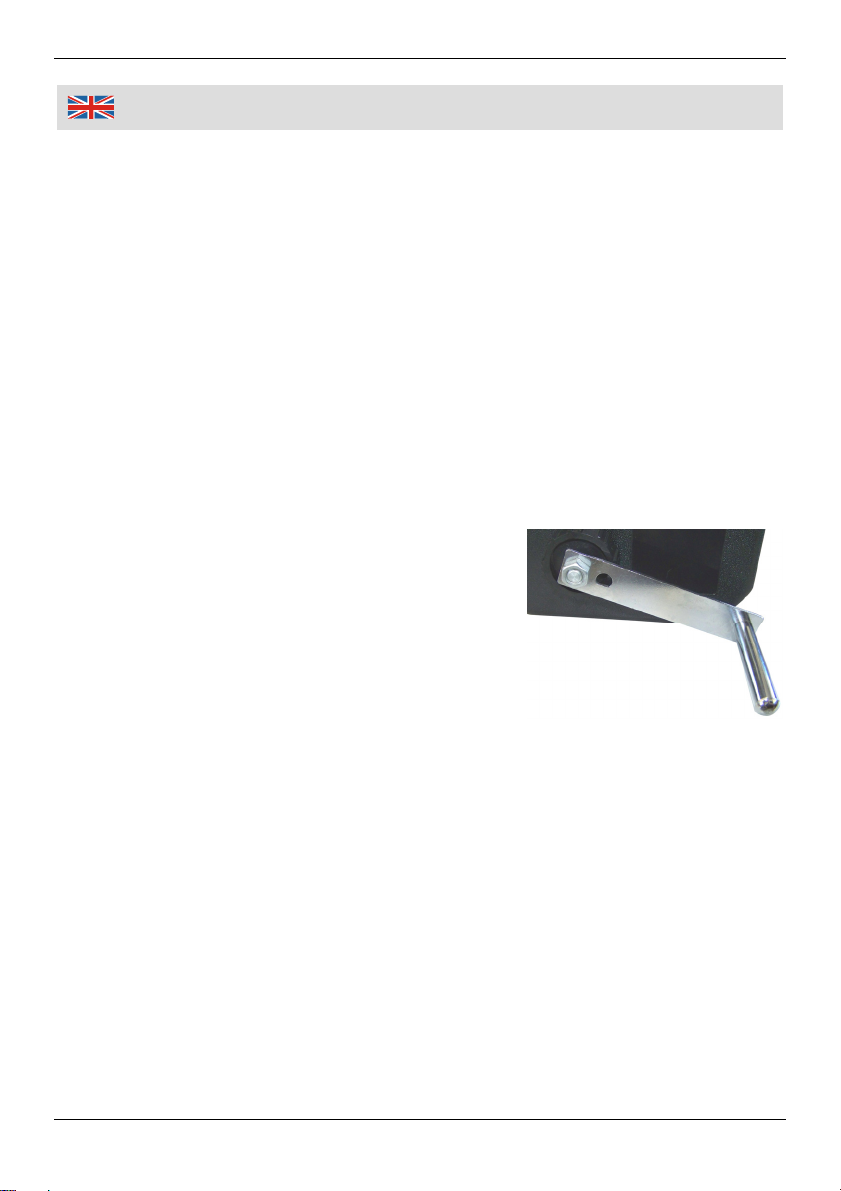

Using the Hand Crank ......................................................................... Page 14
Exchanging the Battery of the Radio Remote Control ........................ Page 15
Cleaning and Maintenance.................................................................. Page 15
Storing .................................................................................................Page 15
Technical Data.....................................................................................Page 16

2
Sicherheitshinweise
Nutzen Sie die Seilwinde nicht zum Heben von Lasten! Diese Winde darf nur
für die Fahrzeugbergung oder zum Aufziehen oder Ablassen von Booten oder
Bootshängern benutzt werden.
Befestigen Sie die Seilwinde nur mit Schrauben oder Anschlagmitteln an der
Anhängerkupplung, die die Last aufnehmen können.
Die Seilwinde darf nur mit 12 V Gleichspannung betrieben werden.
Überlasten Sie die Seilwinde nicht.
Halten Sie Kinder und unbefugte Personen aus dem Arbeitsbereich. Wenn
ein Fahrzeug gezogen wird, dürfen sich keine Personen im Fahrzeug oder in
dessen Nähe befinden.
Halten Sie das Gerät außer Reichweite von Kindern. Es ist kein Spielzeug.
Personen mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten dürfen das Gerät nicht benutzen, es sei denn sie werden durch
eine Betreuerin/einen Betreuer beaufsichtigt und unterwiesen.
Das Befördern von Personen ist verboten.
Tragen Sie beim Handhaben der Seilwinde geeignete Schutzhand-
schuhe, vorzugsweise aus Leder.
Stellen Sie sich bei gespanntem Seil niemals direkt hinter oder über die
Seilwinde, sondern stellen Sie sich seitlich im Winkel von 90° zur Seilwinde
hin. Wenn das Seil unter Last reißt, kann es heftig ausschlagen. Vermeiden
Sie den Aufenthalt im Gefahrenbereich und sorgen Sie dafür, dass auch
andere nicht gefährdet werden.
Halten Sie während des Betriebes die Hände von allen lasttragenden
Zahnrädern, Scheiben, Hebeln und Rollen fern.
Unter Last müssen immer mindestens drei Seilwindungen auf der Rolle
verbleiben. Ab der roten Markierung darf das Seil nicht weiter ausgerollt
werden.
Überzeugen Sie sich vor der Benutzung der Seilwinde, dass das Seil in
gutem Zustand ist und verwenden Sie nur einwandfreie Anschlagmittel zum
Befestigen der Last.
Bewegen Sie keine Lasten, die selbstständig rollen oder fallen können.
Ergreifen Sie gegebenenfalls Maßnahmen, um ein Abrollen oder Fallen der
Last zu verhindern.
Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden
und gesundheitlichen Beeinträchtigungen folgende Hinweise:

3
Sicherheitshinweise
Drehen Sie die Handkurbel nur von Hand, schließen Sie keinen Motorantrieb
irgendwelcher Art an.
Verwenden Sie nicht Handkurbel und Motorantrieb gleichzeitig. Das kann zu
Verletzungen und Schäden an der Seilwinde führen.
Verwenden Sie nur Originalersatzteile und Originalzubehör.
Die Lebensdauer der Seilwinde ist begrenzt, verschlissene Teile müssen
rechtzeitig erneuert werden.
Die Seilwinde entspricht den einschlägigen Sicherheitsbestimmungen.
Halten Sie den Arbeitsbereich sauber und aufgeräumt.
Arbeiten Sie nicht bei Regen, anderen Niederschlägen oder auf glattem
Untergrund mit der Winde.
Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung, in der
sich brennbare Flüssigkeiten, Gase oder Stäube befinden.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder
Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewe-
genden Teilen.
Benutzen Sie das Gerät nicht, wenn das Gerät oder das Stromkabel
Beschädigungen aufweisen.
Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräte-
teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder
so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen
Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren.
Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit
Original-Ersatzteilen reparieren. Lassen Sie einmal jährlich eine Prüfung
durch einen Sachkundigen durchführen.
Achten Sie beim Anschluss an die Fahrzeugbatterie auf die hierfür geltenden
Hinweise des Fahrzeugherstellers. Beachten Sie, dass die Winde eine Leis-
tungsaufnahme von ca. 125 W hat. Klemmen Sie die Kabel nicht ein. Es
besteht Kurzschluss- und Brandgefahr.
Verwenden Sie die Seilwinde nicht an einem Kraftfahrzeug bei laufendem
Motor.
Betreiben Sie die Seilwinde niemals wenn gleichzeitig ein Ladegerät
angeschlossen ist.
Wenn Sie schwere Lasten ziehen, hängen Sie ca. 1 – 2 m vor dem Haken
eine Decke oder eine Jacke über das Seil. Dadurch wird die Gefahr, die im
Falle des Reißens von dem Seit ausgeht, erheblich reduziert.

4
Sicherheitshinweise
Achten Sie darauf, dass die Warnhinweise auf der Seilwinde immer gut lesbar
sind.
Kontrollieren Sie das Seil vor jedem Gebrauch auf Knicke, Knoten oder
Beschädigungen.
Wenn das Seil beschädigt oder geknickt ist, oder wenn das Seil sich unter
Last schüttelt, dann benutzen Sie es nicht weiter, und lassen Sie es von
einem Fachmann kontrollieren und reparieren.
Die Seilwinde darf niemals länger als 5 Minuten ununterbrochen gebraucht
werden.
Batterien gehören nicht in den Hausmüll.
Sie können sie kostenlos an uns zurücksenden
oder bei örtlichen Geschäften oder Batterie-
sammelstellen abgeben.

5
Betrieb
Bestimmungsgemäße Verwendung
Die Winde ist vorgesehen zum Versetzen und Ziehen von beweglichen
(rollenden/schwimmenden/gleitenden) Lasten im Rahmen der Grenzen, die in
den Technischen Daten angegebenen sind. Sie darf nicht zum Bewegen von
festen Lasten und zum Heben von Lasten eingesetzt werden.
Sie ist nicht für den Einsatz in explosionsgefährdeten Bereichen zugelassen.
Der Betrieb ist nur an 12 V Gleichspannung zugelassen.
Der Betrieb darf nur mit der mitgelieferten Anhängerkupplungs-Halteplatte
oder bei sonstiger fester Montage erfolgen.
Der Betrieb darf nicht von einem in Betrieb befindlichen Fahrzeug aus
erfolgen.
Die Winde ist nicht für den Dauerbetrieb zugelassen.
Zur bestimmungsgemäßen Verwendung gehört auch das Einhalten der
Anleitung.
Jede darüber hinausgehende Verwendung (andere Medien, Gewaltanwen-
dung) oder eigenmächtige Veränderung (Umbau, kein Original-Zubehör)
können Gefahren auslösen und gelten als nicht bestimmungsgemäß.
Elektrische Anschlüsse
1. Öffnen Sie die Abdeckung (3), indem Sie die
Abdeckung in Pfeilrichtung vom Gehäuse
abschieben.
2. Falls Sie die Winde mit der Kabelfernbedienung
bedienen möchten, schließen Sie den dreipoli-
gen Stecker des schwarzen Kabels der Kabel-
fernbedienung (5) an die passende Buchse der
Winde an.
3. Schließen Sie dann den zweipoligen Stecker
des rot-schwarzen Stromkabels (10) an die
passende Buchse der Winde an.
4. Wenn das Seil an der Last befestigt ist, und alle Sicherungsmaßnahmen
vollständig sind, klemmen Sie die Klemme des schwarzen (minus) Kabels an
ein geeignetes Bauteil am Fahrzeug, z.B. an den Rahmen oder den Motor.
5. Verbinden Sie dann die Klemme des roten (plus) Kabels mit dem Pluspol der
Batterie.

6
Betrieb
Befestigen der Winde
Achtung! Handhaben Sie das Seil nur mit Handschuhen!
1. Setzen Sie die Winde in die Montageplatte (9) ein. Dabei muss die Öffnung
der Winde, aus der das Zugseil austritt, von der Öffnung in der Montageplatte,
die für die Anhängerkupplung vorgesehen ist, wegzeigen.
2. Sichern Sie das Zugfahrzeug gegen Wegrollen nach hinten (Verwenden Sie
Vorlegekeile – die Verwendung der Handbremse allein reicht nicht! Wählen
Sie immer die Getriebestellung „Neutral”, da sonst Zerstörungsgefahr für
Getriebe und Kupplung besteht).
3. Hängen Sie die Montageplatte mit der aufgesetz-
ten Winde in die Anhänger-Kugelkupplung ein. Sie
muss dabei voll über die Kugel geführt werden und
am Hals der Kugelkupplung angreifen (siehe Bild
rechts).
4. Lösen Sie die Kupplung der Winde durch Drehen
des Kupplungsknebels (2) gegen den Uhrzeiger-
sinn. Fahren Sie das Seil mithilfe einer der beiden
Fernbedienungen auf die benötigte Länge aus.
Achten Sie darauf, dass mindestens drei Windun-
gen des Seils auf der Trommel bleiben! Nehmen
Sie ggf. dabei eine zweite Person zu Hilfe.
5. Hängen Sie den Haken in das zu ziehende Objekt ein (Verwenden Sie
Zughaken des Objekts, Sliphaken oder Zuggurte). Befestigen Sie den Haken
niemals an Karosserieteilen, Trägern, Lenkungsteilen, Antriebswellen, oder
Decksklampen! Schlingen Sie das Seil niemals um das Objekt und ziehen Sie
keine Schlaufe mit dem Haken!
6. Drehen Sie den Kupplungsknebel im Uhrzeigersinn, um die Kupplung
festzudrehen.
Betreiben der Winde
1. Stellen Sie sich an einem sicheren Platz entsprechend den Sicherheitshinwei-
sen auf und betätigen Sie die Kipptaste der Kabel-Fernbedienung (5) oder die
Tasten der Funkfernbedienung zum Ausfahren (6) und Einziehen (7) des Seils
der Winde (Funkfernbedienung vorher einschalten). Die Winde ist solange in
Betrieb, wie die jeweilige Taste gedrückt ist.
2. Beobachten Sie ständig den Arbeitsvorgang und schalten Sie die Winde sofort
ab, wenn sich Behinderungen einstellen oder sich Gefahren anbahnen (z.B.
bei rutschendem, blockierendem oder kippendem Zuggut). Schalten Sie auch

7
Betrieb
bei Ansprechen der Rutschkupplung (Motor dreht weiter, zieht aber nicht
mehr) ab! Dann ist die maximale Zugkraft überschritten.
3. Hat der zu ziehende Gegenstand seine Endposition erreicht, schalten Sie die
Winde ab. Sichern Sie das Zuggut gegen Wegrollen, Kippen etc.
4. Lösen Sie die Kupplung durch Linksdrehen des Kupplungsknebels (2) und
entlasten Sie das Seil so weit, bis der Zughaken abgenommen werden kann.
5. Fahren Sie das Seil wieder ein, jedoch nur so weit, dass die Seilschlaufe nicht
auf die Seiltrommel läuft. Achten Sie dabei darauf, dass das Seil sauber
Windung neben Windung auf die Trommel läuft. Achten Sie darauf, Verkno-
tungen zu vermeiden und wickeln Sie keine Schlaufen auf. Achten Sie darauf,
dass der Haken nicht auf die Trommel läuft, um die Winde nicht zu beschädi-
gen.
6. Trennen Sie die Klemmen des Stromkabels von der Batterie (erst Plus und
dann Minus trennen).
7. Nehmen Sie die Winde von der Anhängerkupplung ab, trennen Sie die beiden
Stecker ab und verstauen Sie die Winde und das Zubehör an einem trockenen
Ort. Tragen Sie die Winde dabei nur am Tragegriff.
Verwendung der Handkurbel
1. Verwenden Sie die Handkurbel nur im
„Notbetrieb“. Setzen Sie dazu die Handkurbel
(12) auf die Kupplungswelle und sichern Sie
diese mit der dazugehörigen Mutter.
2. Lösen Sie die Kupplung durch Linksdrehen des
Kupplungsknebels (2).
3. Drehen Sie Handkurbel, um das Seil auszufah-
ren oder es einzuziehen.
4. Drehen Sie den Kupplungsknebel im Uhrzeigersinn, um die Kupplung wieder
festzuziehen.
Hinweis
Achtung: Verwenden Sie die Kurbel niemals, um die Motorwinde zu
unterstützen oder die Last mit der Kurbel zu halten. Das kann zu Verletzun-
gen und zu Schäden an der Winde führen.

8
Betrieb
Wechsel der Batterie der Funkfernbedienung
Erfolgt beim Betätigen einer Taste an der Funkfernbedienung keine Reaktion der
Winde oder ist die Reichweite vermindert, so wechseln Sie die Batterie der
Fernbedienung gegen eine neue Batterie der gleichen Größe und des gleichen
Typs.
Das Batteriefach befindet sich an der Rückseite der Fernbedienung.
1. Ziehen Sie die Batteriefachklappe der Fernbedienung nach unten ab.
2. Setzen Sie eine neue Batterie des Typs A23 polungsrichtig in das Batteriefach
ein.
3. Setzen Sie die Batteriefachklappe wieder auf.
Wartung und Reinigung
Halten Sie das Seil sauber und leicht eingeölt.
Bei intensivem Gebrauch sollte die Winde einmal im Jahr durch einen
Fachmann überprüft und abgeschmiert werden.
Unternehmen Sie selbst keine Reparaturversuche und zerlegen Sie die Winde
nicht. Bitte wenden Sie sich bei Fragen und Problemen an unsere Kundenbe-
ratung.
Reinigen Sie das Gehäuse der Winde mit einem leicht befeuchteten Tuch.
Lagerung
Lagern Sie das Gerät im Innenbereich an einem vor Staub, Schmutz und
extremen Temperaturen geschützten Ort.
Lagern Sie das Gerät außerhalb der Reichweite von Kindern.

9
Technische Daten
Zugkraft Einfachzug
Zugkraft Doppelzug
Stromversorgung 12 V 10,4 A
Leistung 125 W
Schutzgrad IP55
Zugseil Länge: 9 m / Ø: 4,8 mm
Zuggeschwindigkeit 1,3 m/min
Betriebsart S2 5 min
Isolierstoffklasse F
Mindestbruchlast 1980 N/mm2
Batterie der Funkfernbedienung A23 (12 V)
Sendefrequenz der Funkfernbedienung 433,92 MHz
Gewicht (ohne Grundplatte) Ca. 11 kg
Lastart Unterste Seillage Oberste Seillage
Rollende Last 2700 kg 2100 kg
Schwimmende Last 2200 kg 1650 kg
Gleitende Last 907 kg 580 kg
Lastart Unterste Seillage Oberste Seillage
Rollende Last 5200 kg 4020 kg
Schwimmende Last 4200 kg 3120 kg
Gleitende Last 1800 kg 1000 kg

10
Safet
y
Notes
Do not use the winch for lifting loads! This winch is only intended for vehicle
recovery or for launching and retrieving boats from trailers.
This winch may only be installed on the trailer hitch. To mount the winch,
use only bolts and lashing devices which can bear the involved loads.
Operate the winch only at 12 V DC current.
Do not overload the winch.
Keep children and uninvolved persons out of the working area. When
moving a vehicle, persons are not allowed to be inside the vehicle or in the
vicinity of it.
Keep the winch out of reach of children. It is not a toy.
Persons with limited physical, sensorial or mental abilities are not allowed to
use the unit, unless they are supervised and briefed for their safety by a
qualified person.
Moving persons with the winch is prohibited.
Wear suitable safety gloves when operating the winch.
While the cable is under load do not stand directly behind or over the winch
but stand sidewise, in an angle of 90° to the winch. If the cable breaks
under load, it can swing back severely. Do not stay in the danger area and
ensure that others are not endangered.
During operation, keep your hands away from all load bearing cogs, discs,
levers and pulleys.
Under load at least three turns of cable must remain on the drum. Do not
unroll the cable beyond the red marking.
Before using the winch, make sure the cable is in perfect condition. Only
use suitable lifting accessories for fastening the load.
Do not use the winch to move loads which may drop or roll. If necessary;
take precautions to prevent the load from falling over or rolling.
Turn the crank only by hand; do not attach motors of any kind.
Do not use the hand crank and the electric motor at the same time. This can
lead to injuries and to damage to the winch.
Use only original spare parts and accessory.
The service life of the winch is limited, worn out parts must be replaced in a
timely manner.
Please note the following safety notes to avoid malfunctions,
damage or physical injury:

11
Safet
y
Notes
The winch is designed and built in accordance to the applying safety
regulations.
Keep your working area clean and tidy.
Do not operate the winch in areas where rain or other precipitation is
present. Do not operate the winch on slippery grounds.
Do not work with the unit in an area where an explosion hazard is present on
account of flammable liquids, gases or dusts.
Wear suitable clothes. Do not wear loose clothes or jewellery. Keep hair,
clothes and gloves away from moving parts.
Do not use the winch any further if the winch or the power cable is dam-
aged.
Service the unit carefully. Check that movable parts function correctly and
do not jam, and whether any parts are broken or damaged in such a way
that the function of the unit is impaired. Have any damaged part repaired
before using the unit.
Only allow qualified technicians to repair your unit using only original
replacement parts. Once a year, have the unit checked by a qualified ser-
vice technician.
When connecting to the vehicle battery observe the applicable instructions
of the vehicle manufacturer. Note that the winch a has power consumption
of approx. 125 W. Do not pinch the power cable. There is a short-circuit and
fire hazard.
Do not use the winch from a motor vehicle with a running engine.
Never operate the winch at the same time when a charger is connected.
If you pull heavy loads, hang a blanket or a jacket on the cable in a distance
of about 1 – 2 m away from the hook in order to significantly reduce the
risks caused by a breaking cable.
Make sure that the warnings sings on the winch are clearly legible at all
times.
Before each use inspect the cable for any kinks, knots or damage.
If the cable is kinked or damaged, or if the cable is shaking under load, then
do not use it any further, and have it inspected and repaired by a qualified
technician.
The winch must never be used longer than 5 minutes without interruption.

12
O
p
eration
Intended Use
The winch is designed for moving and pulling mobile loads (rolling / swimming
/ sliding) within the limits that are specified in the technical data. It must not
be used for moving fixed loads and for lifting loads.
It is not approved for use in hazardous areas.
The winch must only be operated at 12 V DC current.
The winch may only be operated by using the supplied mounting plate or in
other solid mounting.
Do not use the winch from a motor vehicle with a running engine.
The winch is not designed for continuous operation.
The intended use also includes an operation following the operating instruc-
tions.
Any use beyond these parameters (different media, applying force) or any
changes (reconstruction, no original accessory) can lead to serious risks and
is regarded as use that is contrary to the intended purpose.
Electric Connections
1. Push the cover (3) in direction of the arrow to
open the compartment for the electric connec-
tions.
2. If you want to operate the winch by means of
the cable remote (5), connect the 3-pin plug of
the black cable of the remote to the corre-
sponding socket of the winch.
3. Then connect the 2-pin plug of the red and
black power cable (10) to the corresponding
socket of the winch.
4. After the steel cable has been attached to the load and all safeguarding
measures have been observed, clamp the clamp of the black power cable
(minus pole) to a suitable part of the vehicle’s chassis, e.g. frame or engine.
5. Then clamp the clamp of the red power cable (plus pole) to the positive
terminal of the vehicle’s battery.

13
O
p
eration
Attaching the Winch
Attention! Always wear gloves when handling the steel cable!
1. Hook the mounting plate (9) to the base plate of the winch. The opening of the
winch for the steel cable has to face in the opposite direction of the hole in the
mounting plate.
2. If you have attached the winch to a motor vehicle, make sure the vehicle will
not move under load. Do not put the vehicle in gear, instead apply the parking
brake and ideally use additional blocks under the tires to keep the vehicle from
moving.
3. Hang the mounting plate with the attached winch
onto the trailer hitch of the vehicle. Lead the hole
completely over the ball of the trailer hitch. It has to
catch the neck of the trailer hitch (as pictured on
the right).
4. Loosen the clutch of the winch by turning the turn
knob (2) counter clockwise for two turns. Use one
of the remote controls to wire out the steel cable to
the desired length. Make sure that at least three
turns of steel cable remain on of the drum. If
necessary, ask a second person for assistance.
5. Attach the hook to the object be drawn (using the
object hitch, pull straps or quick-release hooks).
Never attach the hook on vehicle panels, beams, steering components, drive
shafts, or deck clamps! Do not loop the steel cable around the object and
never draw a loop with the hook!
6. Turn the clutch knob clockwise and firmly fasten the clutch.
Operating the Winch
1. Step out of the danger zone and operate the toggle push button of the cable
remote (5) or use the keys on the radio controlled remote to wire out (6) or in
(7) the steel cable (make sure to switch on the radio controlled remote first).
The winch operates as long as you press any key accordingly.
2. Constantly monitor the operation of the winch and immediately turn off the
winch if you experience interferences or any threats of danger (e.g., drifting,
blocking or toppling load). Also turn off the winch if the slipping clutch re-
sponses (motor continues to rotate, but draws no more)! Then the maximum
pulling force is exceeded.

14
O
p
eration
3. When the object to be drawn has reached its final position, turn off the winch.
Secure the load against rolling, tilting, etc.
4. Release the clutch by turning the clutch knob (2) counter clockwise and
release the steel cable as far until the hook can be removed.
5. Wire in the steel cable, but only as far that the cable loop is not running on the
cable drum. Make sure that the cable runs cleanly on the drum turn next to
turn. Be careful to avoid tangles and do not wire in any loops. Do not let the
hook run on the drum to avoid damaging the winch.
6. Disconnect the clamps of the power cable from the battery (first disconnect the
plus pole and then the minus pole).
7. Remove the winch from the trailer hitch. Disconnect the two electric plugs and
then store the winch and the accessories in a dry place. Only use the carrying
handle to move the winch.
Using the Hand Crank
1. You can use the hand crank for “emergency
operation”. Place the hand crank (12) on the
clutch shaft and secure it with the corres-
ponding nut.
2. Release the clutch by turning the clutch knob
(2) counter clockwise.
3. Turn the hand crank to wire in or out the steel
cable.
4. Turn the clutch knob clockwise to tighten the clutch.
Note
Attention: Never use the hand crank to supplement the motor or to hold the
load with the crank. This may lead to injury or damage to the winch.

15
O
p
eration
Exchanging the Battery of the Radio Remote Control
If there is no reaction of the winch when you press a key on the remote control or
if the transmitting range decreases, exchange the battery of the remote control
with a new one of the same type and dimensions.
The battery compartment is located at the rear side of the remote control.
1. Slide down the battery compartment lid from the remote control.
2. Insert a new battery of the type A23. Pay attention to the proper polarity of the
battery.
3. Push the battery compartment lid back on the remote control.
Cleaning and Maintenance
Keep the steel cable clean and lightly oiled.
If the winch is used extensively, it should be examined and lubricated by a
qualified technician once a year.
Do not try to repair the winch yourself and do not disassemble it. In case of
questions or problems please turn to our customer service.
Clean the housing of the winch with a lightly moistened cloth.
Storing
Store the unit indoors in a dry place that is protected from dust, dirt and
extreme temperatures.
Store the unit out of reach of children.
Batteries do not belong in household garbage.
For battery disposal, please check with your local
council.
