Whalen Lindsey ECOM-LI30BK User manual

THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.
PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Date 2016-10-24 Rev. 0001-A Factory: SANPTY
Lindsey Bookcase
Model # ECOM-LI30BK
ADULT ASSEMBLY REQUIRED
If you have any questions regarding assembly or if parts are missing, DO NOT return this item to the
store where it was purchased. Please call our toll-free customer service number and have your
instructions and parts list ready to provide the model name, part name or factory number:
1-866-942-5362
Pacific Standard Time: 8:30 a.m. - 4:30 p.m., Monday - Friday
Or visit our web site 24 hours a day, 7 days a week for product assistance at
www.whalenfurniture.com
Or e-mail your request to [e-mail]
LOT NUMBER:
DATE PURCHASE
D
:
/
/

2
MANUFACTURER: Whalen Furniture Manufacturing
CATALOG: Lindsey Bookcase (ECOM-LI30BK)
MADE IN CHINA
SPECIAL NOTE
Please read the instruction sheets completely before assembly. Examine all packaging
material before discarding carton. Remove any remaining staples from the carton before
discarding. Remove all parts from carton and separate into groups as indicated on part
list. Please ensure all parts are included prior to assembly. Use of power tools to
complete assembly is not recommended.

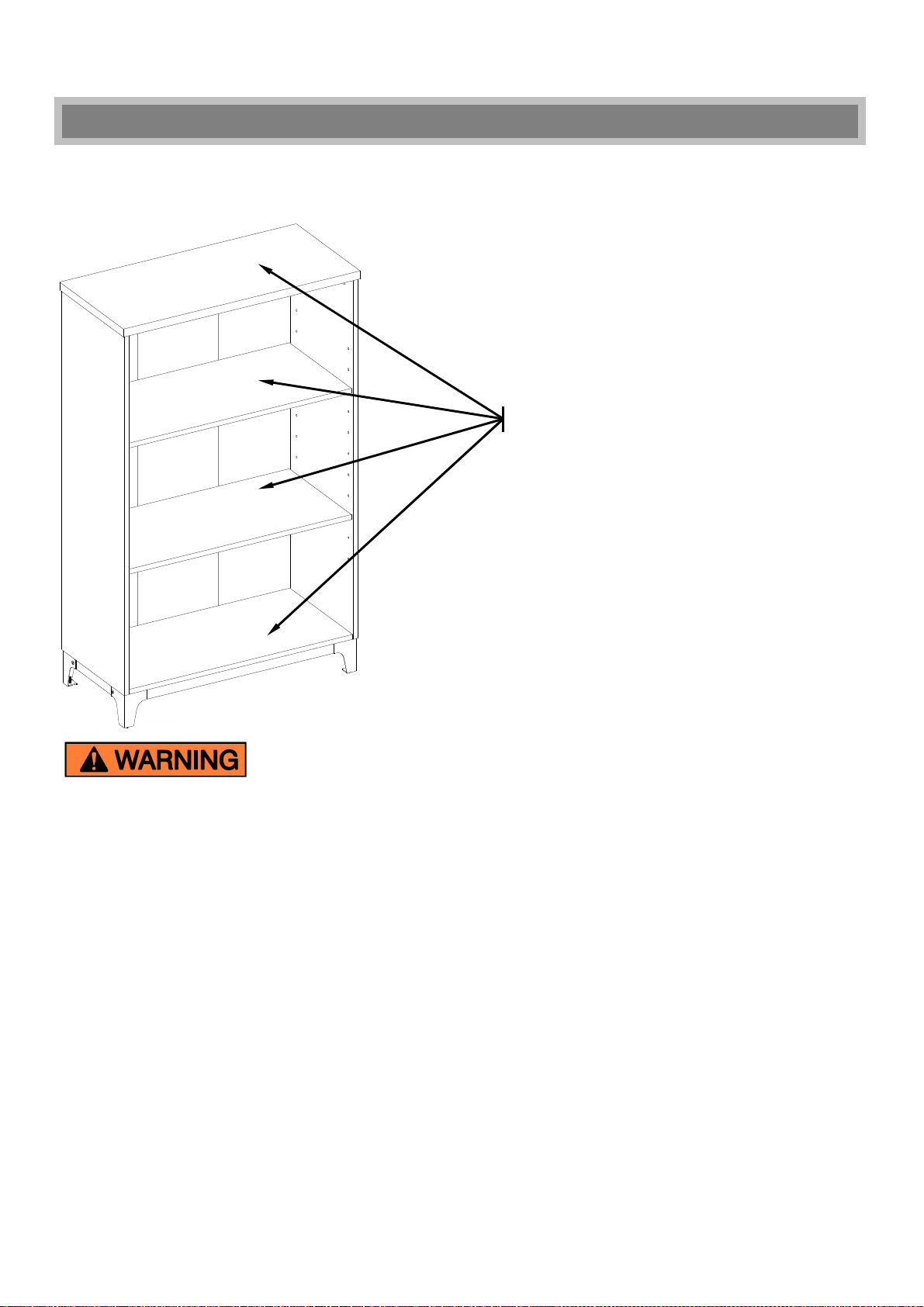

MAXIMUM RECOMMENDED WEIGHT LOADS
THIS UNIT IS INTENDED FOR USE ONLY WITH THE MAXIMUM
WEIGHTS INDICATED. USE WITH LOAD HEAVIER THAN THE MAXIMUM
WEIGHTS INDICATED MAY RESULT IN INSTABILITY, CAUSING POSSIBLE INJURY.
MAXIMUM LOAD 80 lb. (36.2 kg)

3
IMPORTANT
Before you begin: Open, identify and count all parts prior to assembly. Lay out parts on a flat and
non-abrasive surface. You will need the parts identified on page 4 of this instruction manual.
NOTE: IT IS VERY IMPORTANT TO USE GLUE WITH DOWELS. EXCESS GLUE CAN BE WIPED
OFF WITH DAMP CLOTH.
Insert the Dowel at least half way by tapping lightly with a rubber mallet, IF NECESSARY.
CAM LOCK SYSTEM OPERATION
HOW THE KNOCK DOWN (KD) ASSEMBLY SYSTEM WORKS
1. Screw the Cam Bolt into the threaded inserts on the panel. Connect both panels together; making sure Cam
Bolt goes into the pre-drilled hole on the end of panel for Cam Lock.
2. Insert the Cam Lock into the pre-drilled large hole on the panel. Make sure the arrow on the face of Cam
Lock faces out and points towards Cam Bolt.
3. Take a Phillips screwdriver and rotate the Cam Lock clockwise to lock the Cam Bolt in place.
4. Plug the Cam Lock Cover into the cross slot of the Cam Lock to conceal the Cam.
You are now ready to assemble the KD unit.
XX
FINAL
1 2 43

4

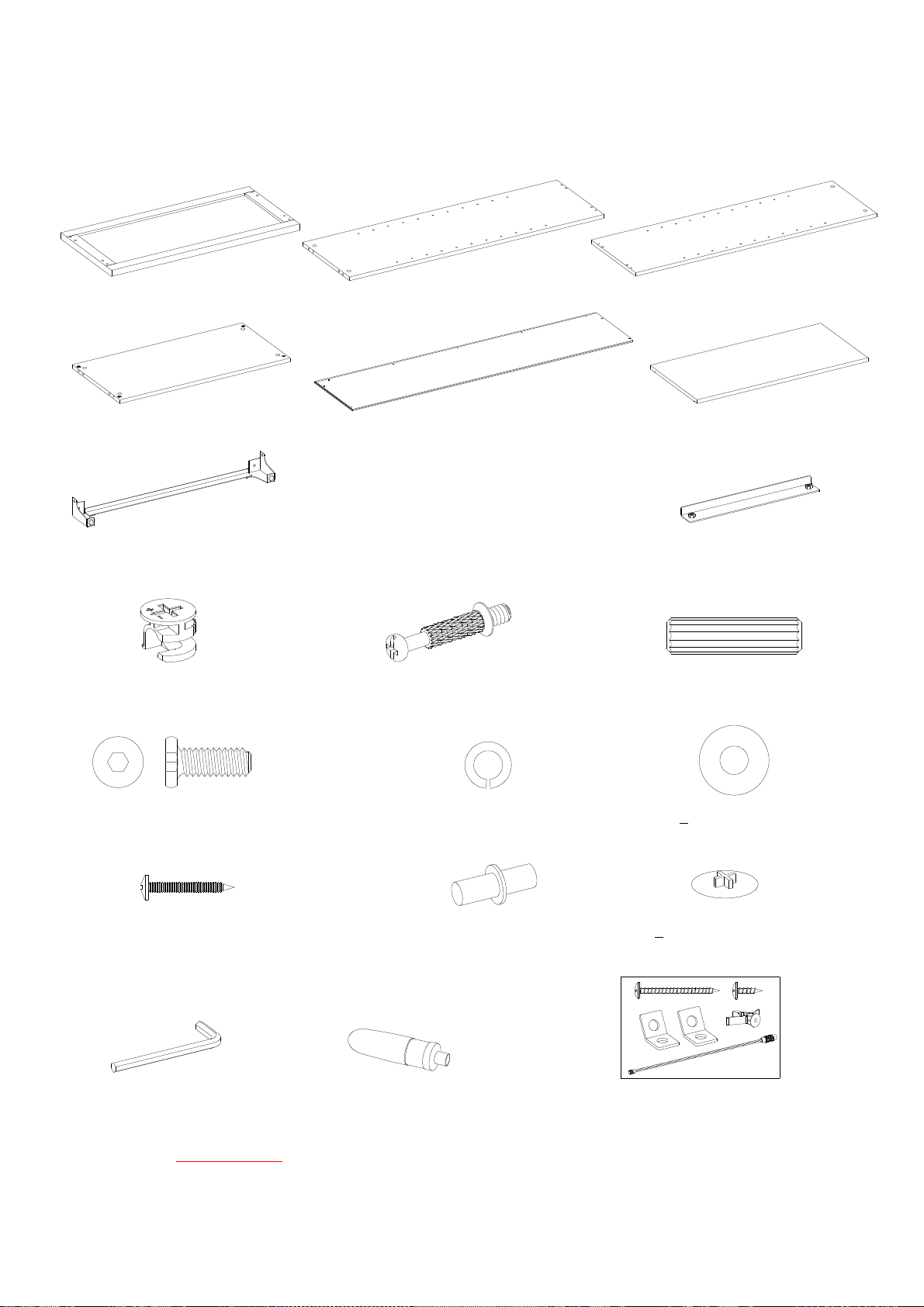

Parts and Hardware List
Please read completely through the instructions and verify that all listed parts and hardware are present
before beginning assembly.
A- Top Panel ( Qty. 1) B- Left Side Panel ( Qty. 1) C- Right Side Panel ( Qty. 1)
D- Bottom Panel ( Qty. 1) E- Back Panel ( Qty. 1) F- Adjustable Shelf ( Qty. 2)
G- Leg ( Qty. 2) H- Side Rail ( Qty. 2)
(1) Cam Lock (2) Cam Bolt (3) M8 x 30 mm Wood Dowel
( Qty. 8+1 extra) ( Qty. 8+1 extra) ( Qty. 8+1 extra)
(4) 5/8" Bolt (5) Lock Washer (6) Flat Washer
( Qty. 8+1 extra) ( Qty. 4+1 extra) ( Qty. 4+1 extra)
(7) M2 x 19 mm Ring Shank Nail (8) Shelf Pin (9) Cam Lock Cover
( Qty. 22+1 extra) ( Qty. 8+1 extra) ( Qty. 4+1 extra)
Hex Wrench (Qty. 1) Glue (Qty. 1) Tipping Restraint Hardware Kit (Qty. 2)
(Inside Plastic Bag)
Tools required: Hex wrench (provided) and Phillips screwdriver (not provided).

5
Assembly Instructions
1. Unpack the unit and confirm that you have all the hardware and required parts. Assemble the unit on a
carpeted floor or the empty carton to avoid any scratch.
2. Securely screw 8 Cam Bolts (2) into the designated small holes on the Top Panel (A) and the Side
Panels (B and C) using a Phillips screwdriver.
3. Attach the Bottom Panel (D) between the Side Panels (B and C) with four 30 mm Wood Dowels (3) and
four Cam Locks (1) (Refer to page 3 on Cam Lock system operation supplement). Tap in with a rubber
mallet, if necessary. NOTE: It is very important to use a small amount of glue on both ends of dowels.
1
3
1
D
C
3
1
1
B
B
CA

6
Assembly Instructions
4. Attach the Top Panel (A) to the Side Panels (B and C) with four 30 mm Wood Dowels (3) and four Cam
Locks (1).
5. Attach two Side Rails (H) between two Legs (G) with four 5/8" Bolts (4) as shown.
3
3
1
1
1
1
A
C
B
D
4
4G
G
H

7
Assembly Instructions

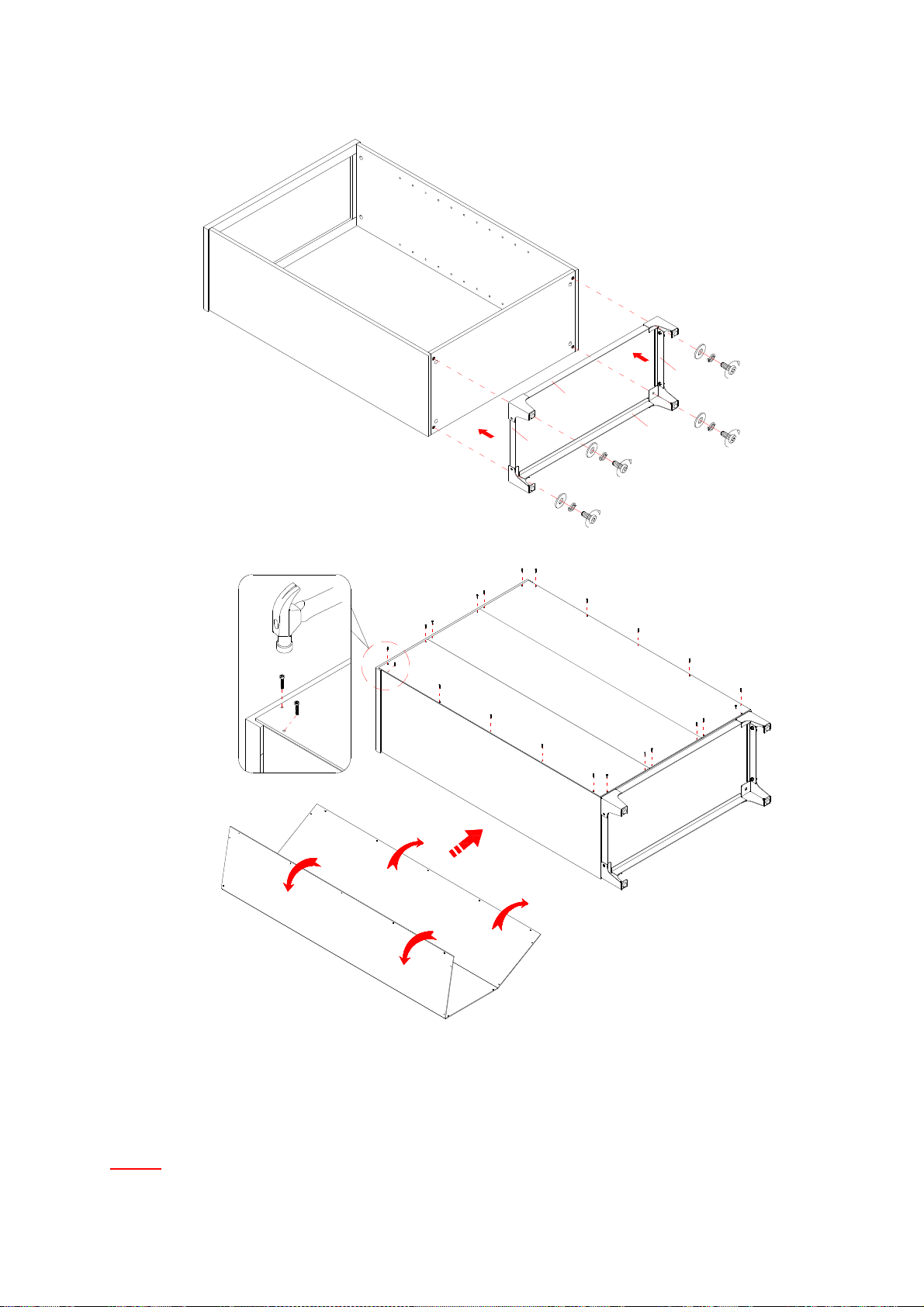

6. Attach the assembled base to the Bottom Panel (D) with four 5/8" Bolts (4) and four Washers (5 and 6).
7. Now, go back and tighten all Cam Locks and Screws. Make sure that all the parts are tight and there are
no gaps between the parts. This will help keep the unit square.
8. Unfold the Back Panel (E) and position it onto the back side of the assembled unit. Make sure that the
margins along all edges of the Back Panel are equal. Gently hammer the 19 mm Ring Shank Nails (7)
through the pre-drilled holes on the Back Panel.
NOTE: We recommend attaching back panel with the nails at the corners first.
E
77E
CD
4
5
64
5
6
4
5
6
4
5
6
D
C
B
A
G
G
H
H

8
Assembly Instructions

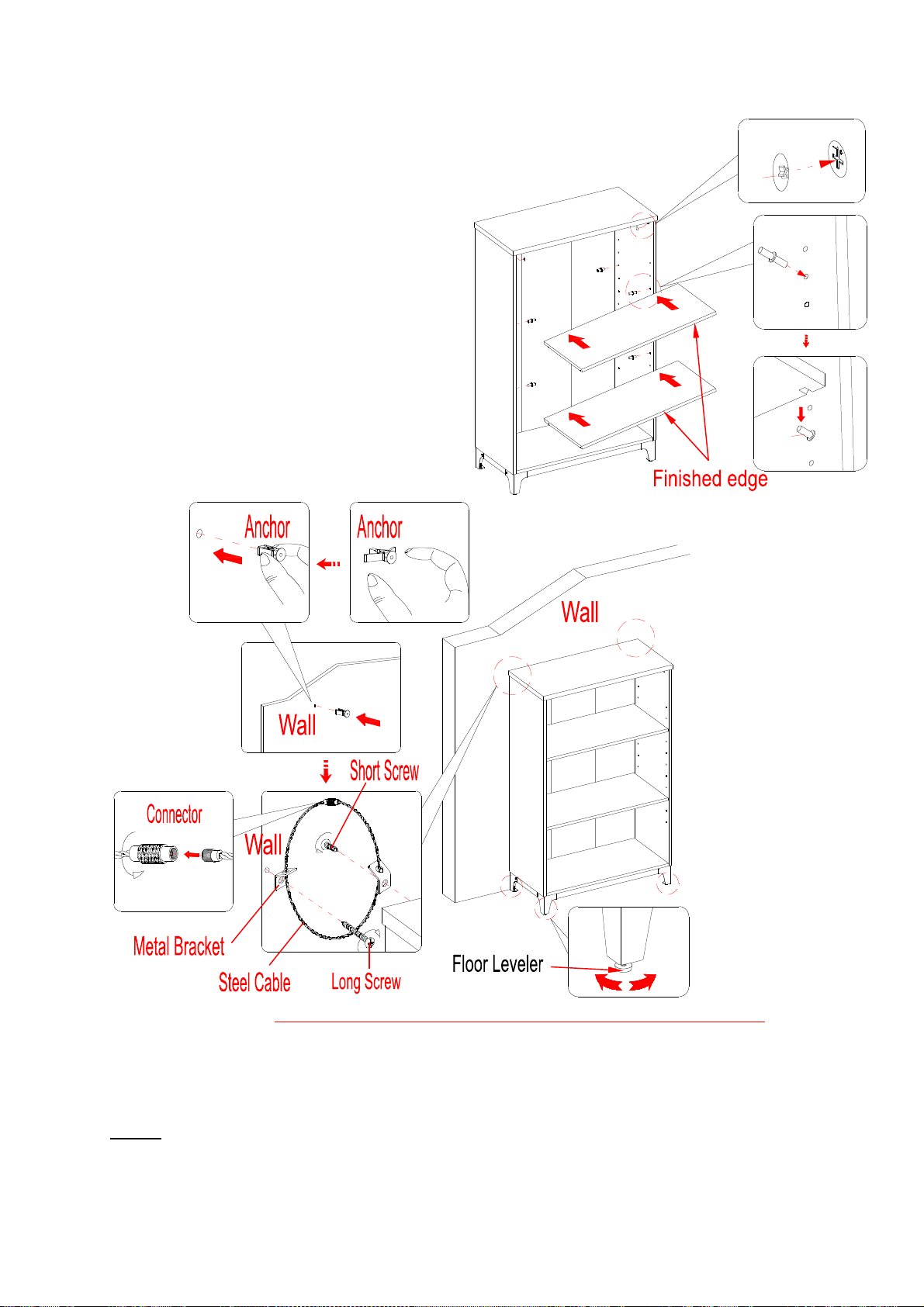

9. Stand the assembled unit upright.
10. Plug the Cam Lock Covers (9) onto the
visible Cams Locks to conceal the Cams.
11. Insert the Shelf Pins (8) into the desired
holes in the Side Panels (B and C). Make
sure that you place four Shelf Pins in the
same level so the shelf is not tilted. Tilt and
rest the Adjustable Shelves (F) onto the
Shelf Pins (8) making sure the end notches
of the Shelf fit onto the Shelf Pins properly.
Tools required: Phillips screwdriver, Power Drill, 3/8” Drill Bit and Rubber Mallet.
12. Ask for assistance to position the assembled bookcase at the desired location against a wall. If necessary,
adjust the pre-attached floor levelers at the bottom of the legs (G) to level the unit.
13. Follow the instructions printed on the plastic bag containing the tipping restraint hardware to attach the
tip-over restraints to the unit and the wall.
NOTE: The tipping restraint hardware included is for drywall construction. It will be necessary to drill
holes for the wall anchors. Depending upon your wall construction, different anchor hardware maybe
required. Please contact your local hardware store for assistance.
F
F
B
A
C
9
8
8

9
Care and Maintenance
Use a soft, clean cloth that will not scratch the surface when dusting.
Use of furniture polish is not necessary. Should you choose to use polish, test first in an inconspicuous area.
Using solvents of any kind on your furniture may damage your furniture’s finish.
Never use water to clean your furniture as it may cause damage to the finish.
Always use coasters under beverage glasses and flowerpots.
Liquid spills should be removed immediately. Using a soft, clean cloth, blot the spill gently. Avoid rubbing.
Always use protective pads under hot dishes and plates. Heat can cause chemical changes that may create
spotting within the furniture finish.
In the event that your furniture is stained or otherwise damaged during use, we recommend that you call a
professional to repair your furniture.
Check bolts/screws periodically and tighten them if necessary.
Further Advice about Wood Furniture Care
It is best to keep your furniture in a climate-controlled environment. Extreme temperature and humidity
changes can cause fading, warping, shrinking and splitting of wood. It is advised to keep furniture away from
direct sunlight as sun may damage the finish.
Proper care and cleaning at home will extend the life of your purchase. Following these important and helpful
tips will enhance your furniture as it ages.
We hope you enjoy your purchase for many years.
Thank you for your purchase!
QUALITY GUARANTEE
We are confident that you will be delighted with your Whalen Furniture purchase.
Should this product be defective in workmanship or materials or fail under normal use, we will repair or
replace it for up to one (1) year from date of purchase. Every Whalen Furniture product is designed to meet
your highest expectations. We guarantee that you will immediately see the value of our fine furniture.
This warranty gives you specific legal rights and you may also have other rights which vary from State to State
(province to province).
Customer Service: 1-866-942-5362
8:30 a.m. - 4:30 p.m., PST, Monday to Friday
www.whalenfurniture.com

CE LIVRET CONTIENT D’IMPORTANTES CONSIGNES DE SÉCURITÉ.
LIRE ET CONSERVER POUR RÉFÉRENCE FUTURE.
Date 2016-10-24 Rév. 0001-A Usine : SANPTY
Bibliothèque Lindsey
Modèle n
o
ECOM-LI30BK
MONTAGE PAR UN ADULTE REQUIS
Pour toute question sur le montage ou en cas de pièce manquante, NE PAS retourner cet article au point de
vente. Communiquer sans frais avec notre service à la clientèle en ayant en mains les instructions et la liste
des pièces pour indiquer le nom du modèle, le nom de la pièce ou le numéro d’usine :
1-866-942-5362
Heure normale du Pacifique, entre 8 h 30 et 16 h 30, du lundi au vendredi
ou visitez notre site Web 24 heures par jour, 7 jours sur 7 pour de l’aide sur le produit
www.whalenfurniture.com
Vous pouvez également transmettre une demande par courriel à [e-mail]
NUMÉRO DE LOT :
DATE D'ACHAT :
/
/

2
FABRICANT : Whalen Furniture Manufacturing
CATALOGUE : Bibliothèque Lindsey (ECOM-LI30BK)
FABRIQUÉ EN CHINE
REMARQUE
Veuillez lire toutes les directives avant de procéder au montage. Examinez tout le
matériel d’emballage avant de jeter le carton. Retirez les agrafes de ce dernier avant de le
jeter. Enlevez toutes les pièces du carton et répartissez-les en groupes tel qu’indiqué sur
la liste des pièces. Assurez-vous que toutes les pièces ont été incluses avant de
commencer le montage. L’utilisation d’outils électriques n’est pas recommandée pour le
montage.
POIDS MAXIMAUX RECOMMANDÉS
CETTE UNITÉ EST DESTINÉE À ÊTRE UTILISÉE UNIQUEMENT
AVEC LES POIDS MAXIMAUX RECOMMANDÉS. L’UTILISATION AVEC DES
PRODUITS PLUS LOURDS QUE LES POIDS MAXIMAUX INDIQUÉS PEUT
RENDRE L’UNITÉ INSTABLE ET CAUSER DES BLESSURES.
CHARGE MAXIMALE 36,2 kg (80 lb.)

3
IMPORTANT
Avant de commencer : Ouvrir, identifier et compter toutes les pièces avant le montage. Étendre les pièces sur
une surface plane et non abrasive. Les pièces identifiées en page 4 de ce manuel d’instructions sont requises.
REMARQUE : IL EST TRÈS IMPORTANT D’UTILISER DE LA COLLE AVEC LES GOUJONS.
L’EXCÈS DE COLLE PEUT ÊTRE ESSUYÉ AVEC UN LINGE HUMIDE.
Insérer le goujon à moitié en le frappant légèrement avec un maillet de caoutchouc, SI NÉCESSAIRE.
FONCTIONNEMENT DU SYSTÈME À CAME
FONCTIONNEMENT DU SYSTÈM À CAME
1. Visser un boulon à came dans les petits trous déjà percés sur le panneau. Connecter les deux panneaux en
s’assurant que le boulon à came s’insère dans le trou déjà percé à l’extrémité du panneau avec la came.
2. Insérer une came dans le grand trou déjà percé sur le panneau. S’assurer que la flèche sur la came soit
orientée vers le boulon à came.
3. Une fois le boulon à came connecté dans la came, serrer la came dans le sens des aiguilles d’une montre
avec un tournevis à pointe cruciforme.
4. Ajouter le capuchon à came dans l’ouverture en croix des cames pour les dissimuler.
L’unité est prête pour le montage.
XX
FINAL
1 2 43

4
Liste des pièces et de la quincaillerie
Veuillez lire toutes les instructions et vous assurer d’avoir toutes les pièces et la quincaillerie avant de
commencer le montage.
A- Panneau supérieur ( Qté 1) B- Panneau latéral gauche ( Qté 1) C- Panneau latéral droit ( Qté 1)
D- Panneau inférieur ( Qté 1) E- Panneau arrière ( Qté 1) F- Tablette ajustable ( Qté 2)
G- Patte ( Qté 2) H- Montant latéral ( Qty. 2)
(1) Came (2) Boulon à came (3) Goujon de bois M8 x 30 mm
( Qté 8 + 1 extra) ( Qté 8 + 1 extra) ( Qté 8 + 1 extra)
(4) Boulon 5/8 po (5) Rondelle de blocage (6) Rondelle plate
( Qté 8 + 1 extra) ( Qté 4 + 1 extra) ( Qté 4 + 1 extra)
(7) Clou canelé M2 x 19 (8) Taquet (9) Bouchon de came
( Qté 22 + 1 extra) ( Qté 8 + 1 extra) ( Qté 4 + 1 extra)
Clé hexagonale (Qté 1) Colle (Qté 1) Quincaillerie antibasculement (Qté 2)
(Dans le sac de plastique)
Outils requis: Clé hexagonale (fournie) et tournevis à pointe cruciforme (non fourni).

5

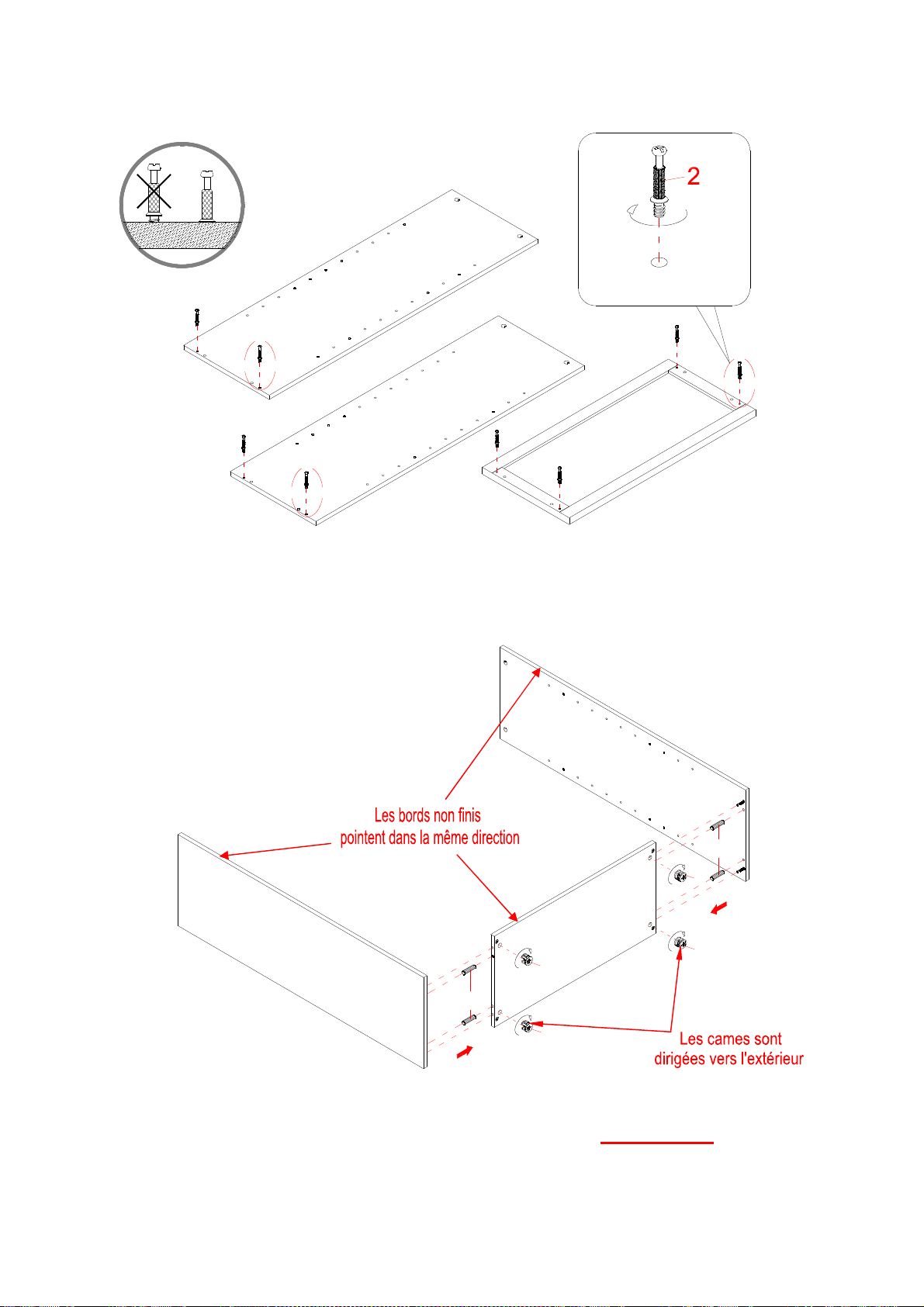

Instructions de montage
1. Déballez l'unité et assurez-vous d'avoir en mains toute la quincaillerie et toutes les pièces requises.
Assemblez l'unité sur un tapis ou une boîte vide pour éviter de l'égratigner.
2. Vissez 8 boulons à came (2) dans les petits trous du panneau supérieur (A) et les panneaux latéraux (B
et C) en utilisant un tournevis à pointe cruciforme.
3. Fixez le panneau inférieur (D) entre les panneaux latéraux (B et C) en utilisant quatre goujons de bois
de 30 mm (3) et quatre cames (1) (Reportez-vous à la page 3 de l'annexe portant sur le fonctionnement
des cames). Frappez avec un maillet en caoutchouc, si nécessaire. REMARQUE : Il est très important
d'utiliser une petite quantité de colle sur les deux extrémités des goujons.
1
3
1
D
C
3
1
1
B
B
CA

6
Instructions de montage
4. Fixez le panneau supérieur (A) aux panneaux latéraux (B et C) en utilisant quatre goujons de bois de 30
mm (3) et quatre cames (1).
5. Fixez deux montants latéraux (H) entre les deux pattes (G) en utilisant quatre boulons de 5/8 po (4), tel
qu'illustré.
3
3
1
1
1
1
A
C
B
D
4
4G
G
H

7
Instructions de montage
6. Fixez la base assemblée au panneau inférieur (D) en utilisant quatre boulons de 5/8 po (4) et quatre
rondelles (5 et 6).
7. Maintenant, resserrez toutes les cames et les vis. Assurez-vous que toutes les pièces sont serrées et qu'il
n'y a pas d'écart entre celles-ci. Cette opération permet de garder l'unité d'équerre.
8. Déplier le panneau arrière (E) et placez-le à l'arrière de l'unité assemblée. Assurez-vous que les marges
de tous les bords des panneaux arrière sont égales. Avec un marteau, enfoncez doucement les clous
cannelés de 19 mm (7) dans les trous du panneau arrière.
REMARQUE : Il est recommandé de fixer le panneau arrière avec les vis sur le bord supérieur en
premier.
E
77
E
CD
4
5
64
5
6
4
5
6
4
5
6
D
C
B
A
G
G
H
H

8
Instructions de montage
9. Mettez l'unité assemblée debout.
10. Placez les bouchons de came (9) sur les
cames visibles pour les dissimuler.
11. Insérez les taquets (8) dans les trous des
panneaux latéraux (B et C). Assurez-vous
que vous placez les quatre taquets de tablette
au même niveau pour éviter que la tablette
soit inclinée. Inclinez et déposez les tablettes
ajustables (F) sur les taquets (8) en vous
assurant que les encoches des tablettes
s'ajustent bien aux taquets.
Outils requis : Tournevis Phillips, perceuse mécanique, mèche de 3/8 po et maillet en caoutchouc.
12. Demandez de l'aide pour placer l'unité assemblée au bon endroit contre le mur. Au besoin, ajustez les
patins qui se trouvent sous les pattes (G) pour mettre l'unité de niveau.
13. Suivez maintenant les instructions imprimées sur le sac de plastique contenant la quincaillerie
antibasculement pour fixer cette dernière au support et au mur.
REMARQUE : La quincaillerie antibasculement est conçue pour les cloisons sèches. Il sera nécessaire
de perforer des trous pour les ancrages muraux. Selon le type de mur, des pièces d'ancrage différentes
pourraient être requises. Veuillez communiquer avec votre quincaillier pour obtenir de l'assistance.
F
F
B
A
C
9
8
8

9
Soin et entretien
Utiliser un linge doux et propre qui ne rayera pas la surface lors de l'époussetage.
L'utilisation de poli à meuble n'est pas nécessaire. Le cas échéant, tester d'abord dans un endroit non
apparent.
L'utilisation de solvant de quelque nature que ce soit sur le meuble en endommagera le fini.
Ne jamais utiliser d'eau pour nettoyer ce meuble car cela pourrait en endommager le fini.
Toujours utiliser des sous-verre sous les breuvages et les pots à fleur.
Le liquide renversé devrait être essuyé sur-le-champ. Utiliser un linge doux et propre et éponger
doucement le liquide. Éviter de frotter.
Toujours utiliser des coussinets protecteurs sous les plats chauds. La chaleur peut causer une modification
chimique qui tachera le fini du meuble.
Dans le cas où le meuble serait taché ou autrement endommagé durant l'utilisation, nous recommandons de
faire appel à un professionnel pour le réparer.
Vérifier régulièrement les boulons et les vis et serrer au besoin.
Autres conseils sur l'entretien des meubles en bois
Il est préférable de garder le meuble dans un environnement contrôlé. Les écarts extrêmes de température et
d'humidité pourraient décolorer, tordre, rétrécir et fendre le bois. Il est conseillé de garder le meuble éloigné du
soleil direct car il pourrait en endommager le fini.
Des soins et un entretien appropriés à la maison prolongeront la durée de votre achat. Suivre les conseils
importants et utiles rehaussera la beauté de votre meuble avec le temps.
Nous vous souhaitons de profiter de votre meuble durant de nombreuses années.
Merci de votre achat!
GARANTIE DE QUALITÉ
Nous sommes assurés que vous serez ravi de votre achat d'un meuble de Whalen Furniture.
Si la fabrication ou les matériaux de ce produit s'avéraient défectueux suite à une utilisation normale, nous le
réparerons ou le remplacerons jusqu'à concurrence d'un (1) an après la date d'achat. Chaque produit de Whalen
Furniture est conçu pour répondre aux normes les plus strictes. Nous vous garantissons d'apprécier sur-le-
champ la valeur de nos meubles de qualité.
Cette garantie vous donne des droits spécifiques. Vous pourriez également avoir d'autres droits, lesquels varient
d'un état ou d'une province à l'autre.
Service à la clientèle : 1-866-942-5362
8 h 30 à 16 h 30, heure normale du Pacifique, du lundi au vendredi
www.whalenfurniture.com

ESTE INSTRUCTIVO CONTIENE INFORMACION IMPORTANTE DE SEGURIDAD.
POR FAVOR LEA Y MANTENGA PARA USO FUTURO.
Fecha 2016-10-24 Rev. 0001-A Fábrica: SANPTY
Librero Lindsey
Modelo # ECOM-LI30BK
ENSAMBLE REQUERIDO POR ADULTO
Si tiene alguna pregunta acerca del ensamble o si alguna parte está faltante, no retorne este producto a
la tienda que lo compr ó . Por favor llame a nuestro departamento de ayuda al cliente teniendo su
instructivo y lista de partes para proveer el modelo, nombre de parte o el número de fábrica:
1-866-942-5362
Hora Estándar del Pacífico: 8:30 a.m. - 4:30 p.m., de Lunes a Viernes
O visite nuestra página de Internet 24 horas al dia, 7 días a la semana para asistencia
www.whalenfurniture.com
O mande un correo electrónico a [e-mail]
LOTE NÚMERO:
FECHA
DE
COMPRA
:
/
/
