Wolfcraft 2920 User manual

2920 000
l Multi-Holzfräse
t Multi wood jointer
pMulti-fraiseuse à bois
n Multi-Fresadora
L Multi Houtfrees
y Intestatrice-Lamello
M Multi-fresa para madeira
m Multi-Fræser
S Multi-fräs
q Käsi-ja pöytäjyrsin
K Multi-trefreser
N Uniwersalna frezarka do drewna
v Πολλαπλ φρζα ξλου
W Çok işlevli ağaç freze makinesi
k Univerzální fréza na dřevo
w Többcélú famarók
P Freză multifuncţională pentru lemn
e Мултифункционална фреза за дърво
x Višenamjenska glodalica za drvo
rМультифреза для дерева
wolfcraft®GmbH
Wolff-Str. 1
D-56746 Kempenich
Germany
www.wolfcraft.com

32
2x
M 10 x 16
DIN 933
1x
116620062
2x
Ø 10,5
DIN 125
2x
M 8 x 16
DIN 933
2x
M 6 x 16
DIN 933
2x
Ø 8,4
DIN 9021
2x
Ø 6,4
DIN 9021
2x
M 6 x 16
DIN 933
2x
Ø 6,4
DIN 125
2x
M 6 x 16
DIN 933
2x
Ø 6,4
DIN 125 2x
M 6
DIN 934 1x
M 6
DIN 557
4x
M 5
DIN 934
2x
Ø 5,3
DIN 125
2x
M 5 x 12
DIN 912
2x
116620063
1x
116620002
1x
116620119
1x
117620011
1x
116620118
(0292044)
1x
117910002
1x
116620043
2x
117220060
2x
117620005
1x
116620061 2x
M 5 x 12
DIN 912
2x
M 6
DIN 557
1x
2924000
1x
117220053
2x
M 5 x 12
DIN 912
1x
116620060
1x
119930031
l Ersatzteilliste
t Spare parts list
pListe de pièces de rechange
n Lista de recambios
L Lijst met reserveonderdelen
y Elenco pezzi di ricambio
M Lista de peças sobresselentes
m Liste over reservedele
S Reservdelslista
q Varaosaluettelo
K Reservdelsliste
N Lista części zamiennych
v Κατλογος ανταλλακτικν
W Yedek parça listesi
k Seznam náhradních dílů
w Pótalkatrész lista
P Lista cu piese de schimb
e Списък на резервните части
x Popis zamjenskih dijelova
rПеречень запасных деталей
l Bestell Nr.
t Purchase order no.
pN° de comm.
n Ref. No.
L Bestelnr.
y Cod. ord.
M N° de encomenda
m Best. nr.
S Bestr.
q Tilaus-no
K Bestillingsnr.
N Numer zamówienia
v Αριθμς παραγγελας
W Sipariş no.
k Objednací číslo
w Bendelési szám
P Număr de comandă
e Номер за поръчка
x Broj za narudžbu
rНомер заказа
l Notwendiges Montagewerkzeug
t Necessary assembly tools
pOutils de montage nécessaires
n Herramientas de montaje necesarias
L Noodzakelijk montage gereedschap
y Attrezzi necessari per il montaggio
M Ferramenta de montagem necessária
m Nødvendigt montageværktøj
S Erforderliga monteringsverktyg
q Tarvittava asennustyökalu
K Nødvendig monteringsverktøy
N Narzędzia niezbędne do montażu
v Απαρατητα εργαλεα μονταρσματος
W Montaj için gerekli takım
k Nutné montážní nářadí
w Szereléshez szükséges szerszámok
P Sunt necesare unelte de montat
e Необходими инструменти за монтаж
x Alat potreban za montažu
rНеобходимые монтажные инструменты
SW 10
SW 13
SW 17
SW 4

l Ersatzteilset
t Spare-part set
pAssortiment de pièces de rechange
n Juego de recambio
L Reserveonderdelenset
y Set di pezzi di ricambio
M Conjunto de sobresselentes
m Reservedelssæt
S Reservdelssats
q Varaosasarja
K Reservedelsett
N Zestaw części zamiennych
v Σετ ανταλλακτικν
W Yedek parça seti
k Sada náhradních dílů
w Pótalkatrészkészlet
P Set de piese de schimb
e Набор резервни части
x Komplet zamjenskih dijelova
rНабор запасных частей
4
119900002
119900188
2x
Ø 8,4
DIN 125
2x
Ø 6,4
DIN 125
2x 2x 2x
2x
M 6
DIN 934
4x
M 5
DIN 934
1x 1x 1x
2x
M 6
DIN 557
1x
1x
2x 1x
1x
l Zubehörbeutel
t Accessory bag
pSachet avec accessoires
n Bolsa de accessorios
L Zakje met accessoires
y Sacchetto di accessori
M Saco de acessórios
m Tilbehørspose
S Tillbehörspase
q Lisätarvikepussi
K Tilbehørpose
N Opakowanie z osprzętem
v Σκκοσ εξαρτηµτων
W Aksesuvar çantası
k Sáček s příslušenstvím
w Tartozékcsomag
P Pungă cu accesorii
e Плик за доп.аксесоари
x Vrećica za pribor
rСумка с принадлежностями
2x
M 5 x 12
DIN 912
4x
Ø 6,4
DIN 125
2x
Ø 5,3
DIN 125
1x
M 6
DIN 557
2x
M 10 x 16
DIN 933
2x
M 8 x 16
DIN 933
6x
M 6 x 16
DIN 933
2x
Ø 10,5
DIN 125
119930031

5
1
M6
DIN 557
4x
M 5
DIN 934

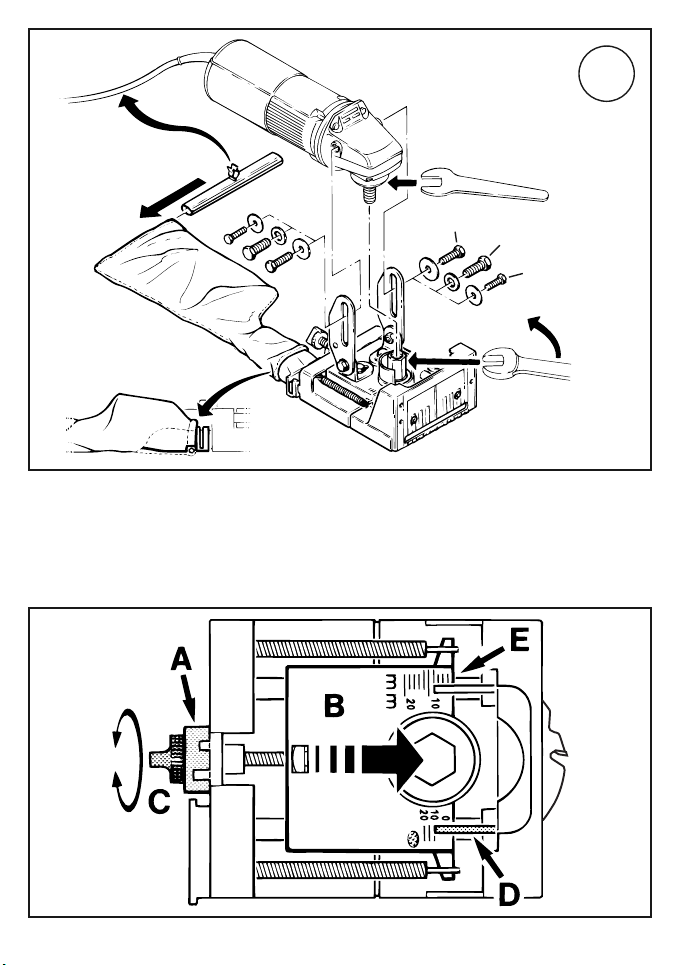

l Montageanleitung
t Assembly instructions
pInstructions de montage
n Instrucciones de montaje
L Montage instrukties
y Istruzioni per montaggio
M Instrução de montagem
m Monteringsanvisning
S Montagevejledning
q Asennus Käyttöohje
K Monteringsanvisning
N Opis montażu
v Οδηγεσ µονταρσµατοσ
W Montaj talimatı
k Návod k montáži
w Szerelési útmutató
P Îndrumător de montare
e Упътване за работа
x Uputa za montažu
rИнструкция по монтажу

2
6
SW 10
2x
M 6
DIN 934
4x
Ø 6,4
DIN 125
6x
M 6 x 16
DIN 933

7
I3 II
III
l Staubsaugeranschluß
t Vacuum cleaner adapter
pBranchement-aspirateur
n Acometida des aspirador de polvo
L Stofzuigeraansluiting
y Allacciamento dell’ aspirapolvere
M Conexão de aspirador de pó
m Tilslutning til støvsuger
S Damsugaranslutning
q Pölynimurin liitäntä
K Støvsugerforbindelse
N Przyłącze odkurzacza
v Σνεση ηλεκτρικσ σκοπασ
W Toz emme bağlantısı
k Připojení odsávače prachu
w Porszívó-csatlakozó
P Racord pentru aspirator
e Адаптер за прахосмукачка
x Priključak usisavača prašine
rПодключение к пылесосу

8
max.
U/min
12.000 4
l Achtung: Flanschmutter und Spannflansch entfernen!
t Attention: Remove flange nut and clamping flange!
pAttention : Retirer l'écrou de bride et la bride de serrage!
n Atención: Retirar la tuerca de la brida y la brida tensora!
L Opgelet: Flensmoer en spanflens verwijderen!
y Attenzione: Rimuovere dado flangiato e flangia di serraggio!
M Atenção: retirar a porca e o fixador do flange!
m Obs: Fjern flangemøtrikken og spændeflangen!
S Obs: Ta av flänsmutter och spännfläns!
q Huomio: Poista laippamutteri ja kiristyslaippa!
K Obs: Flensmutter og spennflens må fjernes!
N Uwaga: usunąć nakrętki kołnierzowe oraz kołnierz mocujący!
v Προσοχ: Βγζετε το παξιµδι τησ φλντζασ τνυσησ!
W Dikkat: Flanş somununu ve mengene flanşını çıkarınız!
k Pozor: Odstraňte přírubovou matici a upínací přírubu!
w Figyelem: Távolítsa el a peremes anyát és a szorítókarimát!
P Atenţie: Îndepărtaţi piuliţa cu flanşă şi flanşa de fixare!
e Внимание: Махнете фланцовата гайка и затягащия фланец!
x Pažnja: Uklonite prirubnu maticu i steznu prirubnicu!
rВнимание: Снимите гайку с фланцем и прижимный фланец!
l Einhandwinkelschleifer ohne Griffgewinde
t Onehand angle grinder without handle thread
pMeuleuse d'angle à main sans filetage de la poignée
n Desbarbados angulares de una mano sin rosca de empuãdura
L Éénhand haakse slijpmachines zonder schroefdraad
y Molatrici angolari singole senza fillettatura destra del manico
M Rectificador angular para uso com uma única mão, sem rosca de punho
m Enhåndsvinkelsliber uden gevind til håndtag
S Enhandsvinkelslip utan för handtag
q Sivukahvattomalle kulmahiomakoneelle
K En-hånds vinkelsliper uten gripegjenge
N Szlifierka kątowa jednoręczna bez gwintu uchwytowego
v Γωνιακσ λειαντρασ ενσ χεριο χωρσ σπερωµα λαβσ
W Tek elle kullanılır, kavrama vida dişi bulunmayan gönyeli zımpara makinesi
k Jednoruční úhlová bruska bez závitu na rukojeti
w Egykezes sarokcsiszoló markolatmenet nélkül
P Unealtă de şlefuit muchii fără filet de prindere, acţionată cu o singură mână
e Ъглошлайф за работа с една ръка без резба на ръкохватката
x Jednoručna kutna brusilica bez navoja ručke
rУгловая шлифовальная машина с рукояткой без резьбы
• BOSCH 1337, 1338, PWS 115 (-1984)
• EINHELL WS 115/3, HolzHer 2450, 2451
• HITACHI, PEUGEOT 115A
• Black + Decker D 5
• Makita 950/B, 910

9
4
M 8
M 10
M 6

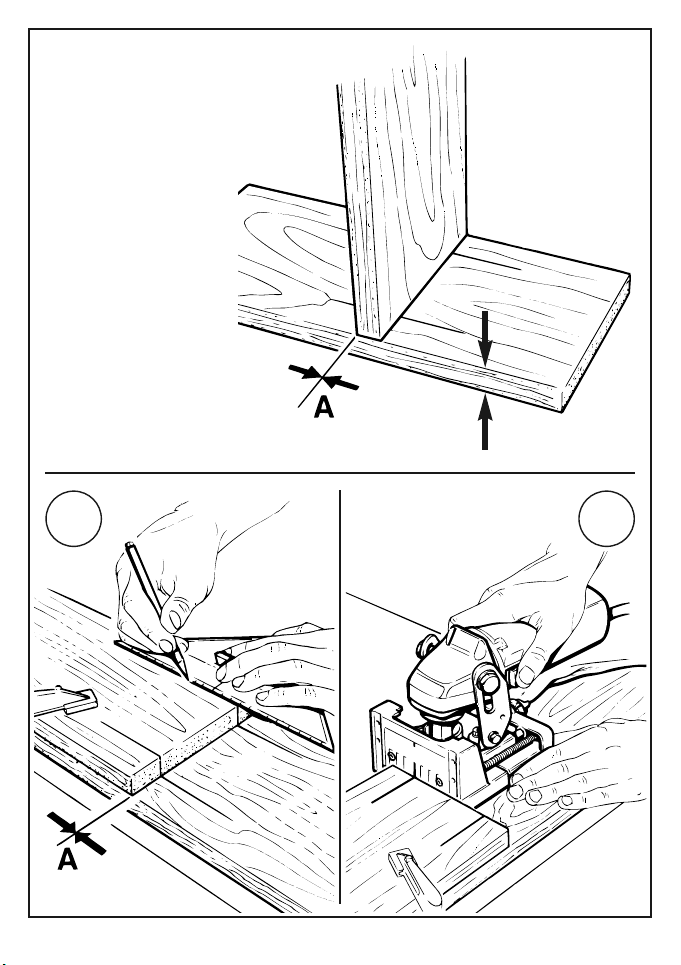

l Bedienungsanleitung
t Operating instructions
pMode d’emploi
n Istrucciones de manejo
L Gebruiksaanwijzing
y Istruzioni per l’uso
M Instrução de operação
m Betjeningsvejledning
S Bruksanvisning
q Käyttöohje
K Bruksanvisning
N Instrukcja obsługi
v Οδηγεσ χρσηισ
W Kullanma talimatı
k Návod k použití
w Használati útmutató
P Instrucţiuni de montaj
e Упътване за работа
x Uputa za uporabu
rИнструкция по обслуживанию

10

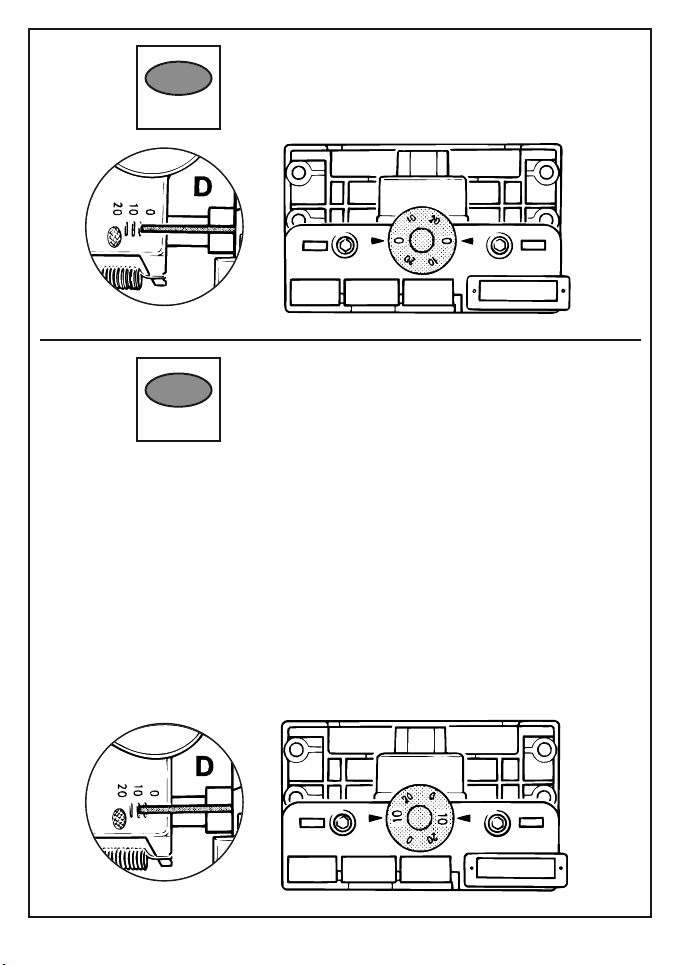

l Frästiefe einstellen "Typ 0". Stellring (A) auf 0 stellen; Schlitten (B) nach vorne schieben;
Stellschraube (C) so stellen, dass Markierung (D) auf 0 zeigt.
t Adjust the cutting depth "Typ 0". Adjust setting ring (A) to 0; Push slide (B) forwards;
Adjust the setting screw (C) in such a manner that the (D) mark points towards 0.
pRégler la profondeur de fraisage "Typ 0". Régler la baque de butée (A) sur 0; Pousser le cha-
riot (B) vers l'avant; Régler la vis de serrage de manière (C) à ce que la marque (D) indique 0.
n Ajustar la profundidad de fresado "Typ 0". Situar el anillo de posición (A) en la posición 0;
Deslizar el carro (B) hacia delante; Situar el tornillo de posición (C), de manera que la señal
(D) quede sobre la posición 0.
L Freesdiepte instellen "Typ 0". Instelring (A) op 0 zetten; Slede (B) naar voren schuiven;
Instelschroef (C) zo zetten, dat de markering (D) op 0 staat.
y Regolare la profundità di fresature "Typ 0". Mettere anello di regolazione (A) su 0; Spingere
in avanti la slitta (B); Impostare la vite di regolazione (C) in modo che il segno (D)
sia diretto su 0.
M Ajustar profundidade de fresagem ”tipo 0”. Regular o anel de ajuste (A) em 0; empurrar
o carro (B) para frente; regular o parafuso de ajuste (C) para que a marca (D) indique 0.
m Indstil fræsedybden "Typ 0". Indstill justeringsringen (A) på 0; Skub slæden (B) fremad;
Indstill justeringsskruen (C) således at markeringen (D) peger på 0.
S Ställ in fräsdjupet "Typ 0". Ställ inställningsring (A) i läge 0; För slid (B) framåt;
Ställ justerskruv (C) så att maerkeringen (D) står på 0.
q Aseta jyrsinsyvyys "Typ 0". Asete säätörengas (A) asentoon 0; Työnnä luisti (B) eteenpäln;
Kierrä säätöruuvia (C) niln että merkintä (D) osoltaa 0 kohti.
K Still inn fresedybden “type 0”. Stillering (A) stilles på 0; slede (B) blir skyvd frem; stillskrue
(C) stilles slik at markeringen (D) står på 0.
N Ustawić głębokość frezowania "Typ 0". Pierścień regulacyjny (A) ustawić na pozycję 0;
sanki (B) przesunąć do przodu; śrubę regulacyjną (C) ustawić w taki sposób, aby znacznik
(D) wskazywał 0.
v Ρθµιση του βθουσ φρεζαρσµατοσ «τποσ 0». Γυρζετε τον ρυθµιστικ δακτλιο (A)
στο 0, σπρχνετε τον ολισθητρα (B) προσ τα εµπρσ, γυρζετε την βδα ρθµισησ (C)
κατ ττοιο τρπο, στε η σµανση (D) να εχνει στο 0.
W Freze derinliğini ”tip 0“a ayarlayınız. (A) ayarlama halkasını 0‘a ayarlayınız; (B) yatağını öne
doğru itiniz; (C) ayarlama vidasını (D) göstergesinin 0‘a geleceği şekilde ayarlayınız.
k Hloubku frézování nastavte na “typ 0“. Nastavte seřizovací kroužek (A) na hodnotu 0;
saně (B) posuňte dopředu; seřizovací šroub (C) nastavte tak, aby značka (D) ukazovala
na hodnotu 0.
w Állítsa be a marási mélységet “0. típus”. Az (A) beállítógyűrűt állítsa 0-ra; tolja előre a (B)
szánt; a (C) állítócsavart állítsa be úgy, hogy a (D) jelölés a 0-ra mutasson.
P Reglaţi adâncimea de frezare “tip 0”. Aduceţi inelul de reglare (A) pe poziţia 0; împingeţi
sania (B) în faţă; reglaţi şurubul de reglare (C) astfel încât marcajul (D) să fie îndreptat către
e Настройте дълбочината на фрезуване на “Тип 0“. Нагласете регулиращия пръстен
(А) на 0; Избутайте прореза (B) напред; Нагласете регулиращата гайка (C) по такъв
начин, че маркировката (D) да сочи 0.
x Namjestite dubinu bušenja "Typ 0". Postavite prsten za namještanje (A) na 0; pomaknite
klizač (B) prema naprijed; postavite vijak (C) za namještanje tako da oznaka (D)
pokazuje na 0.
rУстановите глубину фрезерования на «Тип 0». Настройте установочное кольцо (А)
на 0; подвиньте вперед салазки (B); установите регулировочный винт (C) так,
чтобы отметка (D) показывала на 0.

11
Typ 0
Typ 10
2921000
2922000
l Stellring (A) auf 10 stellen.
t Adjust the setting ring (A) to 10.
pRégler la baque de butée (A) sur 10.
n Colocar el anillo de ajuste (A) en posición 10.
L Instelring (A) op 10 zetten.
y Mettere anello di regolazione (A) su 10.
M Regular o anel de ajuste (A) em 10.
m Indstil stilleringen (A) på 10.
S Ställ inställningsring (A) i läge 10.
q Indstil stilleringen (A) på 10.
K Stillering (A) stilles på 10.
N Pierścień regulacyjny (A) ustawić na pozycję 10.
v Γυρζετε τον ρυθµιστικ δακτλιο (Α) στο 10.
W (A) ayarlama halkasını 10‘a ayarlayınız.
k Nastavte seřizovací kroužek (A) na hodnotu 10.
w Az (A) beállítógyűrűt állítsa 10-re.
P Aduceţi inelul de reglare (A) pe poziţia 10.
e Нагласете регулиращия пръстен (А) на 10.
x Postavite prsten za namještanje (A) na 10.
rНастройте установочное кольцо (А) на 10.

12
Typ 20
2923000
l Stellring (A) auf 20 stellen.
t Adjust the setting ring (A) to 20.
pRégler la baque de butée (A) sur 20.
n Colocar el anillo de ajuste (A) en posición 20.
L Instelring (A) op 20 zetten.
y Mettere anello di regolazione (A) su 20.
M Regular o anel de ajuste (A) em 20.
m Indstil stilleringen (A) på 20.
S Ställ inställningsring (A) i läge 20.
q Indstil stilleringen (A) på 20.
K Stillering (A) stilles på 20.
N Pierścień regulacyjny (A) ustawić na pozycję 20.
v Γυρζετε τον ρυθµιστικ δακτλιο (Α) στο 20.
W (A) ayarlama halkasını 20‘a ayarlayınız.
k Nastavte seřizovací kroužek (A) na hodnotu 20.
w Az (A) beállítógyűrűt állítsa 20-re.
P Aduceţi inelul de reglare (A) pe poziţia 20.
e Нагласете регулиращия пръстен (А) на 20.
x Postavite prsten za namještanje (A) na 20.
rНастройте установочное кольцо (А) на 20.

13
min. 20 mm
20 mm
40 mm
A
B
C
D

14
1 2
min. 20 mm
l Eckverbindungen
t Corner joints
pAssemblages en angle
n Unión angular
L Hoekverbindingen
y Raccordi d’angolo
M Junções angulares
m Hjørneforbindelser
S Hörnfogning
q Kulmaliitokset
K Hjørneforbindelser
N Połączenia narożnikowe
v Γωνιακσ συνδσεισ
W Köşe bağı
k Rohové spoje
w Sarokkötések
P Îmbinări în colţ
e Ъглови сглобки
x Kutni spojevi
rУгловые соединения

15
4
3
l Leimen
t Glue
pCollage
n Encolar
L Lijmen
y Incollare
M Colagem
m Lim
S Limma
q Liimataan
K Lime
N Klejenie
v Κλληµα
W Tutkallayınız
k Lepení
w Enyvezés
P Adeziv
e Залепване
x Ljepilo
rПроклейка

16
1 2
min. 20 mm
l T-Verbindungen
t T-joint
pAssemblages en "T"
n Conexiones en T
L T-verbindingen
y Raccordi a "T"
M Junções em T
m T-forbindelser
S T-liitokset
q Kulmaliitokset
K T-forbindelser
N Połączenia teownikowe
v Συνδσεισ Τ
W T-bağı
k T-spoje
w T-kötések
P Îmbinări în T
e Т-образни сглобки
x T-spojevi
rT-образные соединения

17
3
4
l Leimen
t Glue
pCollage
n Encolar
L Lijmen
y Incollare
M Colagem
m Lim
S Limma
q Liimataan
K Lime
N Klejenie
v Κλληµα
W Tutkallayınız
k Lepení
w Enyvezés
P Adeziv
e Залепване
x Ljepilo
rПроклейка

18
min. 20 mm
A
B
C
D
–5mm

19
1 2
min. 20 mm
l Gehrungsverbindungen
t Mitred connections
pAssemblages à onglet
n Conexiones de inglete
L Verstekverbindingen
y Collegamenti a bisello
M Junções em meia-esquadria
m Geringsforbindelser
S Geringsförband
q Jiiriliitokset
K Gjæringsforbindelser
N Połączenia ukośne
v Συνδσεισ γωνισµατοσ
W Çapraz bağ
k Spoje na pokos
w Sarokkötések
P Îmbinări în unghi ascuţit
e Скосени сглобки
x Klinasti spojevi
rКосые соединения

20
3
4 5
l Leimen
t Glue
pCollage
n Encolar
L Lijmen
y Incollare
M Colagem
m Lim
S Limma
q Liimataan
K Lime
N Klejenie
v Κλληµα
W Tutkallayınız
k Lepení
w Enyvezés
P Adeziv
e Залепване
x Ljepilo
rПроклейка

21
l Flächenverbindungen
t Section connections
pAssemblages à plat
n Conexiones de superficie
L Oppervlakverbindingen
y Collegamenti di superficie
M Junções planas
m Fladeforbindelser
S Ytförband
q Pintaliitokset
K Flateforbindelser
N Połączenia powierzchniowe
v Συνδσεισ επιφανειν
W Yüzey bağı
k Ploché spoje
w Síkkötések
P Îmbinări plane
e Сглобки на повърхности
x Površinski spojevi
rСоединения поверхностей
min. 20 mm
