Lithium-Ion Cordless Drill Driver EN
76
GENERAL POWER TOOL
SAFETY WARNINGS
WARNING! Read all safety warnings
and all instructions. Failure to follow the
warnings and instructions may result in electric
shock, fire and/or serious injury.
Save all warnings and instructions for future
reference.
The term “power tool” in the warnings refers to your
mains-operated (corded) power tool or battery-
operated (cordless) power tool.
1. WORK AREA SAFETY
a) Keep work area clean and well lit. Cluttered
or dark areas invite accidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
c) Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
2. ELECTRICAL SAFETY
a) Power tool plugs must match the outlet.
Never modify the plug in any way. Do
not use any adapter plugs with earthed
(grounded) power tools. Unmodified plugs
and matching outlets will reduce risk of electric
shock.
b) Avoid body contact with earthed or
grounded surfaces, such as pipes, radiators,
ranges and refrigerators. There is an increased
risk of electric shock if your body is earthed or
grounded.
c) Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
d) Do not abuse the cord. Never use the cord
for carrying, pulling or unplugging the
power tool. Keep cord away from heat,
oil, sharp edges or moving parts. Damaged
or entangled cords increase the risk of electric
shock.
e) When operating a power tool outdoors, use
an extension cord suitable for outdoor use.
Use of a cord suitable for outdoor use reduces
the risk of electric shock.
f) If operating a power tool in a damp location
is unavoidable, use a residual current
device (RCD) protected supply. Use of an
RCD reduces the risk of electric shock.
3. PERSONAL SAFETY
a) Stay alert, watch what you are doing and
use common sense when operating a
power tool. Do not use a power tool while
you are tired or under the influence of
drugs, alcohol or medication. A moment of
inattention while operating power tools may
result in serious personal injury.
b) Use personal protective equipment. Always
wear eye protection. Protective equipment
such as dust mask, non-skid safety shoes, hard
hat, or hearing protection used for appropriate
conditions will reduce personal injuries.
c) Prevent unintentional starting. Ensure
the switch is in the off-position before
connecting to power source and/or battery
pack, picking up or carrying the tool.
Carrying power tools with your finger on the
switch or energising power tools that have the
switch on invites accidents.
d) Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key
left attached to a rotating part of the power tool
may result in personal injury.
e) Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
f) Dress properly. Do not wear loose clothing
or jewellery. Keep your hair, clothing and
gloves away from moving parts. Loose
clothes, jewellery or long hair can be caught in
moving parts.
g) If devices are provided for the connection
of dust extraction and collection facilities,
ensure these are connected and properly
used. Use of dust collection can reduce dust-
related hazards.
4. POWER TOOL USE AND CARE
a) Do not force the power tool. Use the
correct power tool for your application. The
correct power tool will do the job better and safer
at the rate for which it was designed.
b) Do not use the power tool if the switch
does not turn it on and off. Any power tool
that cannot be controlled with the switch is
dangerous and must be repaired.
c) Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
d) Store idle power tools out of the reach
of children and do not allow persons
unfamiliar with the power tool or these
instructions to operate the power tool.
Power tools are dangerous in the hands of
untrained users.
e) Maintain power tools. Check for
misalignment or binding of moving parts,
breakage of parts and any other condition
that may affect the power tool’s operation.
If damaged, have the power tool repaired
before use. Many accidents are caused by
poorly maintained power tools.
f) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
g) Use the power tool, accessories and
tool bits etc. in accordance with these

Lithium-Ion Cordless Drill Driver EN
76
instructions, taking into account the
working conditions and the work to be
performed. Use of the power tool for operations
different from those intended could result in a
hazardous situation.
5. BATTERY TOOL USE AND CARE
a) Recharge only with the charger specified
by the manufacturer. A charger that is suitable
for one type of battery pack may create a risk of
fire when used with another battery pack.
b) Use power tools only with specifically
designated battery packs. Use of any other
battery packs may create a risk of injury and fire.
c) When battery pack is not in use, keep it
away from other metal objects, like paper
clips, coins, keys, nails, screws or other
small metal objects, that can make a
connection from one terminal to another.
Shorting the battery terminals together may
cause burns or a fire.
d) Under abusive conditions, liquid may be
ejected from the battery; avoid contact.
If contact accidentally occurs, flush with
water. If liquid contacts eyes, additionally
seek medical help. Liquid ejected from the
battery may cause irritation or burns.
6. SERVICE
a) Have your power tool serviced by a
qualified repair person using only identical
replacement parts. This will ensure that the
safety of the power tool is maintained.
DRILL SAFETY WARNINGS
1. Use auxiliary handles, If supplied with the
tool. Loss of control can cause personal injury.
2. Hold power tool by insulated gripping
surfaces, when performing an operation
where the cutting accessory may contact
hidden wiring. Cutting accessory contacting
a “live” wire may make exposed metal parts
of the power tool “live” and could give the
operator an electric shock.
SCREW DRIVER AND
IMPACT WRENCH SAFETY
WARNING
1. Hold power tool by insulated gripping
surfaces, when performing an operation
where the fastener may contact hidden
wiring. Fasteners contacting a “live” wire may
make exposed metal parts of the power tool
“live” and could give the operator an electric
shock.
SAFETY WARNINGS FOR
BATTERY PACK
a) Do not dismantle, open or shred cells or
battery pack.
b) Do not short-circuit a battery pack. Do not
store battery packs haphazardly in a box or
drawer where they may short-circuit each
other or be
short-circuited by conductive materials.
When battery pack is not in use, keep it away
from other metal objects, like paper clips, coins,
keys, nails, screws or other small metal objects,
that can make a connection from one terminal to
another. Shorting the battery terminals together
may cause burns or a fire.
c) Do not expose battery pack to heat or fire.
Avoid storage in direct sunlight.
d) Do not subject battery pack to mechanical
shock.
e) In the event of battery leaking, do not
allow the liquid to come into contact
with the skin or eyes. If contact has been
made, wash the affected area with copious
amounts of water and seek medical advice.
f) Seek medical advice immediately if a cell or
battery pack has been swallowed.
g) Keep battery pack clean and dry.
h) Wipe the battery pack terminals with a
clean dry cloth if they become dirty.
i) Battery pack needs to be charged before use.
Always refer to this instruction and use the
correct charging procedure.
j) Do not maintain battery pack on charge
when not in use.
k) After extended periods of storage, it may
be necessary to charge and discharge
the battery pack several times to obtain
maximum performance.
l) Battery pack gives its best performance
when it is operated at normal room
temperature (20°C ± 5°C).
m) When disposing of battery packs, keep
battery packs of different electrochemical
systems separate from each other.
n) Recharge only with the charger specified
by WORX. Do not use any charger other
than that specifically provided for use with
the equipment. A charger that is suitable for
one type of battery pack may create a risk of fire
when used with another battery pack.
o) Do not use any battery pack which is not
designed for use with the equipment.
p) Keep battery pack out of the reach of
children.
q) Retain the original product literature for
future reference.
r) Remove the battery from the equipment
when not in use.
s) Dispose of properly.

Lithium-Ion Cordless Drill Driver EN
98

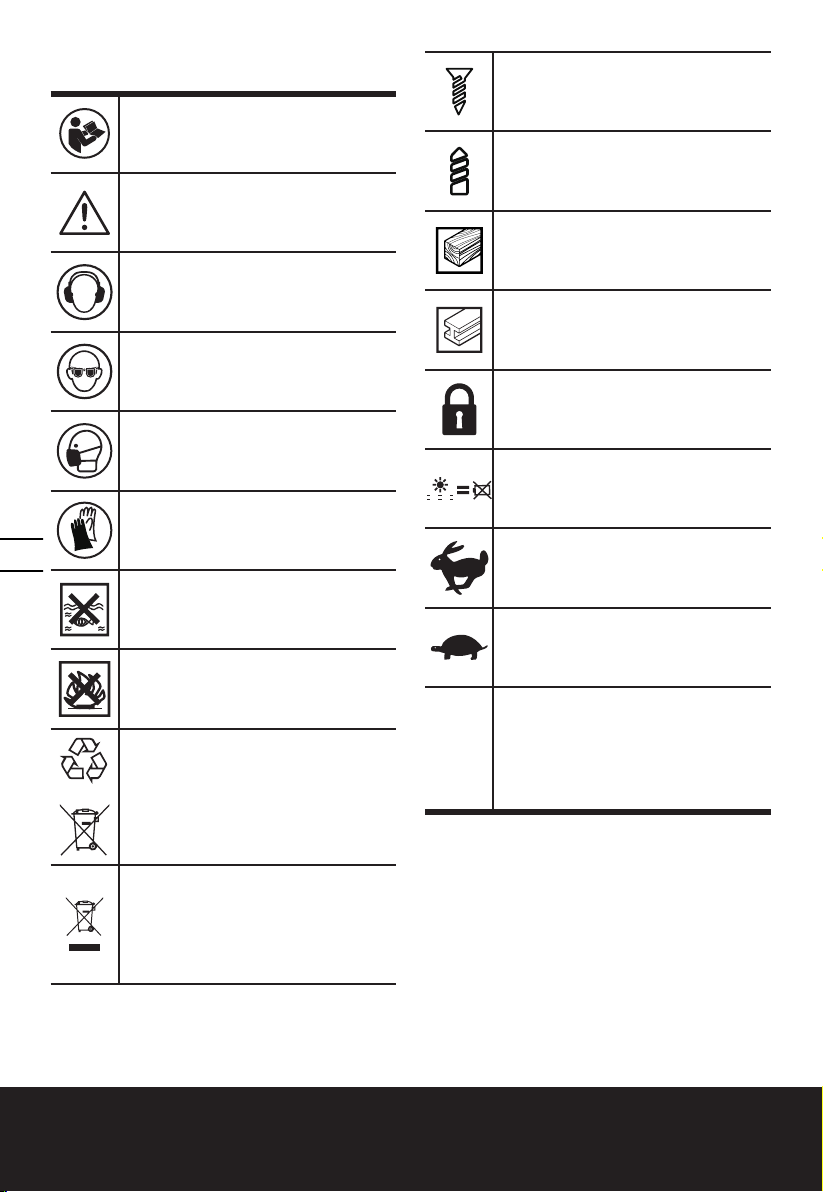

SYMBOLS
Screwdriving
Drilling
Wood
Metal
Lock
LED light is a battery capacity indicator
and will flash when power gets low.
High speed
Low speed
xINR18/65-y: Cylindrical lithium
Ion battery cells with max diameter
of 18mm and max height of 65mm;
“x” represents a number cells serial
connected, blank if 1; “-y” represents a
number of cells paralleled connected,
blank if 1.
To reduce the risk of injury, user must
read instruction manual
Warning
Wear ear protection
Wear eye protection
Wear dust mask
Wear protective gloves
Do not expose to rain or water.
Do not burn
Li-I on
Do not dispose of batteries, Return
exhausted batteries to your local
collection or recycling point.
Waste electrical products must not be
disposed of with household waste.
Please recycle where facilities exist.
Check with your local authorities or
retailer for recycling advice.

Lithium-Ion Cordless Drill Driver EN
98

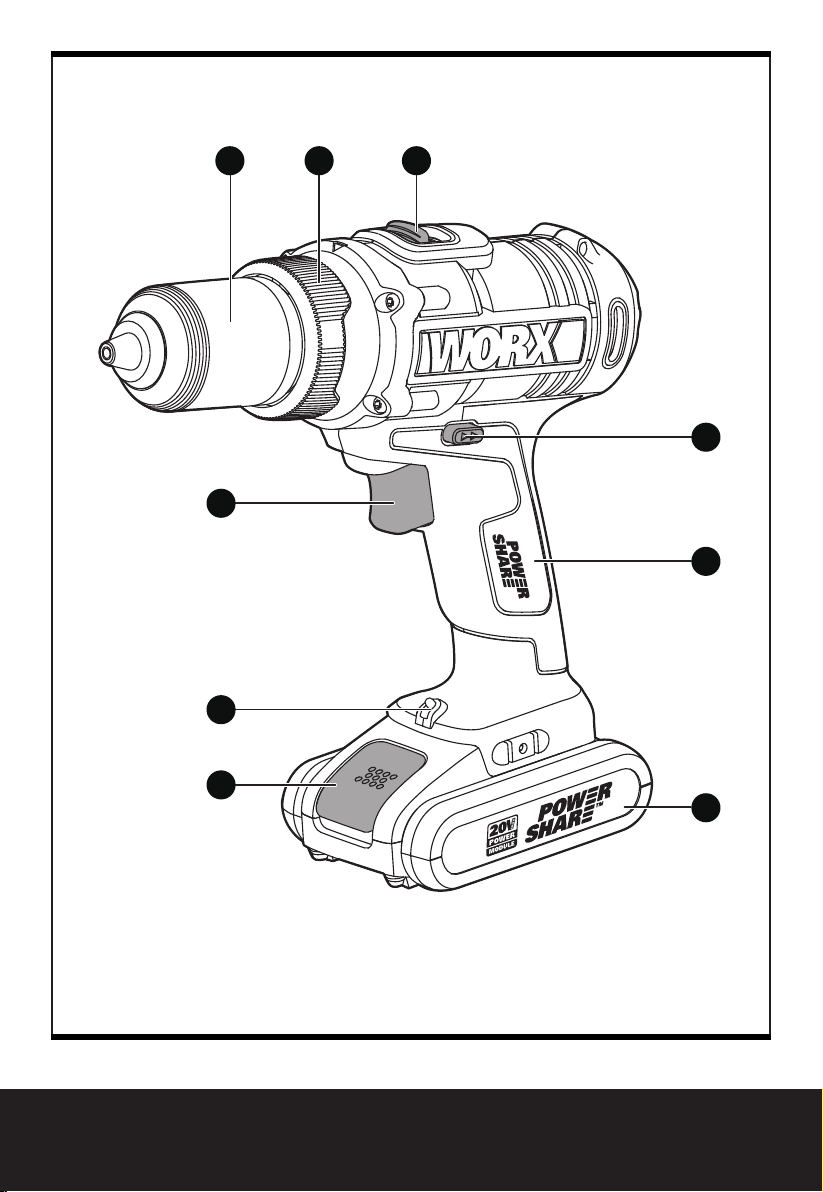

1. CHUCK
2. TORQUE ADJUSTMENT RING
3. TWO-SPEED GEAR CONTROL
4. FORWARD/REVERSE ROTATION CONTROL
5. SOFT GRIP HANDLE
6. BATTERY PACK
7. BATTERY PACK RELEASE BUTTON
8. LED LIGHT
9. ON/OFF SWITCH
* Not all the accessories illustrated or described are included in standard delivery.
TECHNICAL DATA
Type: WX183 WX183.1 WX183.2 WX183.9 (1-designation of machinery, representative of drill)
WX183 WX183.1 WX183.2 WX183.9
Rated voltage 20V Max**
No load speed 0-500 / 0-1700 /min
Number of clutch position 18+1
Max torque 50N.m
Chuck capacity 13mm
Max. drilling capacity Steel 13mm
Wood 35mm
Machine weight 1.66kg 1.29kg
**Voltage measured without workload. Initial battery voltage reaches Maximum of 20volts. Nominal voltage is
18volts.
NOISE INFORMATION
A weighted sound pressure LpA: 73,8dB(A)
A weighted sound power LwA: 84,8dB(A)
KpA&KwA 3.0dB(A)
Wear ear protection when sound pressure is over 80dB(A)

Lithium-Ion Cordless Drill Driver EN
1110
VIBRATION INFORMATION
Vibration total values (triax vector sum) determined according to EN 60745:
Drilling into metal Vibration emission value ah,D = 3.74m/s²
Uncertainty K = 1.5m/s²
The declared vibration total value may be used for comparing one tool with another, and may also be used in a
preliminary assessment of exposure.
WARNING: The vibration emission value during actual use of the power tool can differ from the
declared value depending on the ways in which the tool is used dependant on the following examples
and other variations on how the tool is used:
How the tool is used and the materials being cut or drilled.
The tool being in good condition and well maintained
The use the correct accessory for the tool and ensuring it is sharp and in good condition.
The tightness of the grip on the handles and if any anti vibration accessories are used.
And the tool is being used as intended by its design and these instructions.
This tool may cause hand-arm vibration syndrome if its use is not adequately managed.
WARNING: To be accurate, an estimation of exposure level in the actual conditions of use should also
take account of all parts of the operating cycle such as the times when the tool is switched off and when
it is running idle but not actually doing the job.This may significantly reduce the exposure level over the total
working period.
Helping to minimize your vibration exposure risk.
ALWAYS use sharp chisels, drills and blades.
Maintain this tool in accordance with these instructions and keep well lubricated (where appropriate).
If the tool is to be used regularly then invest in anti vibration accessories.
Avoid using tools in temperatures of 100C or less.
Plan your work schedule to spread any high vibration tool use across a number of days.
ACCESSORIES
WX183 WX183.1 WX183.2 WX183.9
Charger 1 1 1 /
Battery Pack 1 2 1 /
Double Ended Bit 1 1 1 1
We recommend that you purchase your accessories from the same store that sold you the tool. Refer to the
accessory packaging for further details. Store personnel can assist you and offer advice.

Lithium-Ion Cordless Drill Driver EN
1110
OPERATING INSTRUCTIONS
NOTE: Before using the tool, read the instruction book carefully.
INTENDED USE
The machine is intended for impact drilling in wood and metal.
ASSEMBLY AND OPERATION
ACTION FIGURE
BEFORE OPERATION
Removing the battery pack See Fig. A1
Charging the battery See Fig. A2
Installing the battery pack See Fig. A3
ASSEMBLY
CHUCK ADJUSTMENT
WARNING: Always lock off trigger switch and disconnect tool from power source when changing
accessories. Always ensure the bit is secure before starting the tool. Damage to the Chuck or a loose bit
may cause possible personal injury.
--Removing the bits See Fig. B1
--Inserting the bits See Fig. B2
OPERATION
FORWARD/REVERSE ROTATION CONTROL
WARNING: Never change the direction of rotation when the chuck is
rotating, wait until it has stopped!
See Fig. C1, C2, C3
TWO-SPEED GEAR CONTROL See Fig. D
TORQUE ADJUSTMENT
SCREWDRIVING, DRILLING See Fig. E
OPERATING THE ON/OFF SWITCH
WARNING: Do not operate for long periods at low speed because excess
heat will be produced internally.
See Fig. F
LED LIGHT INDICATOR (See Fig. G)
Before operation, the LED light will be activated when the On/Off switch is slightly depressed.
The tool and battery are equipped with a protection system.When the LED Light is quickly flashing 60 seconds
and turns off, the system will automatically cut off power to the tool to extend battery life.The tool will
automatically stop during operation if the tool and/or battery are placed under one of the following conditions:
• Overloaded:The tool is operated in a manner that causes it to draw an abnormally high current. In this situation,
release theTrigger Switch on the tool and stop the application that caused the tool to become overloaded.Then
pull theTrigger Switch again to restart.
• Overheated: Under the condition above, if the tool does not start, the tool and battery are overheated. In this
situation, let the tool and battery cool before pulling theTrigger Switch again.
• Low battery voltage:The remaining Battery capacity is too low and the tool will not operate. In this situation,
remove and recharge the Battery.
WARNING: To turn on the light, press the On/Off switch and make sure the Forward/Reverse Rotation
Control is on right/left position.

1312
Lithium-Ion Cordless Drill Driver EN
1312
PROBLEM SOLUTION
1. WHY DOES THE DRILL NOT TURN ON WHEN
YOU PRESS THE SWITCH?
The Forward and Reverse Switch, which is on top of
the trigger, is positioned in the lock function. Unlock
the Forward and Reverse Switch putting it into the
required rotation position. Push the trigger and the
drill will start to rotate (See Fig.C1, C2, C3).
2. THE DRILL STOPS BEFORE THE SCREW IS
COMPLETELY TIGHTENED. WHY?
Verify the torque position of theTorque Adjustment
Ring, you can find theTorque Adjustment Ring
between the chuck and the tool body. Position 1 is
the lowest torque (screw driving force) and position
18 is the highest torque (screw driving force).
Position is for drill operation.
3. I CAN NOT FIT THE BATTERY INTO THE
BATTERY CHARGER. WHY?
The battery can be inserted into the charger only in one
direction.Turn the battery around until it can be inserted
into the slot, the red LED Light should turn on when the
battery is charging.
4. REASONS FOR DIFFERENT BATTERY PACK
WORKING TIMES
Charging time problems, as above, and having not
used a Battery Pack for a prolonged time will reduce the
Battery Pack working time.This can be corrected after
several charge and discharge operations by charging &
working with your drill. Heavy working conditions such
as large screws into hard wood will use up the Battery
Pack energy faster than lighter working conditions. Do
not re-charge your Battery Pack below 0oC and above
30oC as this will affect performance.
MAINTENANCE
Remove the battery pack from the tool before
carrying out any adjustment, servicing or
maintenance.
Your power tool requires no additional lubrication
or maintenance.
There are no user serviceable parts in your power
tool. Never use water or chemical cleaners to
clean your power tool. Wipe clean with a dry cloth.
Always store your power tool in a dry place. Keep
the motor ventilation slots clean. Keep all working
controls free of dust. Occasionally you may see
sparks through the ventilation slots.This is normal
and will not damage your power tool.
ENVIRONMENTAL
PROTECTION
Waste electrical products must not be
disposed of with household waste. Please
recycle where facilities exist. Check with your
local authorities or retailer for recycling advice.
DECLARATION OF
CONFORMITY
We,
POSITEC Germany GmbH
Grüner Weg 10, 50825 Cologne, Germany
Declare that the product,
Description WORX Lithium-Ion Cordless Drill
Driver
Type WX183 WX183.1 WX183.2 WX183.9
(1-designation of machinery, representative
of drill)
Function Drilling
Complies with the following Directives,
2006/42/EC
2011/65/EU
2014/30/EU
Standards conform to
EN 55014-1
EN 55014-2
EN 60745-1
EN 60745-2-1
EN 60745-2-2
The person authorized to compile the technical file,
Name Marcel Filz
Address POSITEC Germany GmbH
Grüner Weg 10, 50825 Cologne, Germany
2018/03/01
Allen Ding
Deputy Chief Engineer,Testing & Certification
PositecTechnology (China) Co., Ltd
18, Dongwang Road, Suzhou Industrial
Park, Jiangsu 215123, P. R. China

1312
Schnurloser Lithium-Ionen-Bohrer/
Schraubendreher D
1312
ALLGEMEINE
SICHERHEITSHINWEISE
FÜR ELEKTROWERKZEUGE
WARNUNG! Lesen Sie alle
Sicherheitshinweise und Anweisungen.
Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff
„Elektrowerkzeug“ bezieht sich auf akkubetriebene
Elektrowerkzeuge (ohne Netzkabel).
1. ARBEITSPLATZSICHERHEIT
a) Halten Sie Ihren Arbeitsbereich sauber und
gut beleuchtet. Unordnung oder unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug
nicht in explosionsgefährdeter Umgebung,
in der sich brennbare Flüssigkeiten, Gase
oder Stäube befinden. Elektrowerkzeuge
erzeugen Funken, die den Staub oder die Dämpfe
entzünden können.
c) Halten Sie Kinder und andere
Personen während der Benutzung des
Elektrowerkzeugs fern. Bei Ablenkung können
Sie die Kontrolle über das Gerät verlieren.
2. ELEKTRISCHE SICHERHEIT
a) Der Anschlussstecker des
Elektrowerkzeuges muss in die Steckdose
passen. Der Stecker darf in keiner
Weise verändert werden. Verwenden Sie
keine Adapterstecker gemeinsam mit
schutzgeerdeten Elektrowerkzeugen.
Unveränderte Stecker und passende Steckdosen
verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten
Oberflächen wie von Rohren, Heizungen,
Herden und Kühlschränken. Es besteht ein
erhöhtes Risiko durch elektrischen Schlag, wenn
Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen
oder Nässe fern. Das Eindringen vonWasser
in ein Elektrowerkzeug erhöht das Risiko eines
elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht,
um das Elektrowerkzeug zu tragen,
aufzuhängen oder um den Stecker aus der
Steckdose zu ziehen. Halten Sie das Kabel
fern von Hitze, Öl, scharfen Kanten oder
sich bewegenden Geräteteilen. Beschädigte
oder verwickelte Kabel erhöhen das Risiko eines
elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug
im Freien arbeiten, verwenden Sie nur
Verlängerungskabel, die auch für den
Außenbereich geeignet sind. Die Anwendung
eines für den Außenbereich geeigneten
Verlängerungskabels verringert das Risiko eines
elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges
in feuchter Umgebung nicht
vermeidbar ist, verwenden Sie einen
Fehlerstromschutzschalter. Der Einsatz eines
Fehlerstromschutzschalters vermindert das Risiko
eines elektrischen Schlages.
3. SICHERHEIT VON PERSONEN
a) Seien Sie aufmerksam, achten Sie darauf,
was Sie tun, und gehen Sie mit Vernunft
an die Arbeit mit einem Elektrowerkzeug.
Benutzen Sie kein Elektrowerkzeug, wenn
Sie müde sind oder unter dem Einfluss
von Drogen, Alkohol oder Medikamenten
stehen. Ein Moment der Unachtsamkeit beim
Gebrauch des Elektrowerkzeuges kann zu
ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung
und immer eine Schutzbrille. DasTragen
persönlicher Schutzausrüstung, wie Staubmaske,
rutschfeste Sicherheitsschuhe, Schutzhelm
oder Gehörschutz, je nach Art und Einsatz des
Elektrowerkzeuges, verringert das Risiko von
Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte
Inbetriebnahme. Vergewissern Sie sich,
dass das Elektrowerkzeug ausgeschaltet
ist, bevor Sie es an den Akku anschließen,
es aufnehmen oder tragen. Wenn Sie beim
Tragen des Elektrowerkzeuges den Finger am
Schalter haben oder das Gerät eingeschaltet an
die Stromversorgung anschließen, kann dies zu
Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder
Schraubenschlüssel, bevor Sie das
Elektrowerkzeug einschalten. Ein Werkzeug
oder Schlüssel, der sich in einem drehenden
Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale
Körperhaltung. Sorgen Sie für einen
sicheren Stand und halten Sie jederzeit
das Gleichgewicht. Dadurch können Sie das
Elektrowerkzeug in unerwarteten Situationen
besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen
Sie keine weite Kleidung oder Schmuck.
Halten Sie Haare, Kleidung und Handschuhe
fern von sich bewegenden Teilen. Lockere
Kleidung, Schmuck oder lange Haare können von
sich bewegendenTeilen erfasst werden.
g) Wenn Staubabsaug- und
-auffangeinrichtungen montiert werden
können, vergewissern Sie sich, dass diese
angeschlossen sind und richtig verwendet
werden. Verwendung einer Staubabsaugung
kann Gefährdungen durch Staub verringern.
4. VERWENDUNG UND BEHANDLUNG DES
ELEKTROWERKZEUGES
a) Überlasten Sie das Gerät nicht. Verwenden

1514
Schnurloser Lithium-Ionen-Bohrer/
Schraubendreher D
Sie für Ihre Arbeit das dafür bestimmte
Elektrowerkzeug. Mit dem passenden
Elektrowerkzeug arbeiten Sie besser und sicherer
im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen
Schalter defekt ist. Ein Elektrowerkzeug, das
sich nicht mehr ein- oder ausschalten lässt, ist
gefährlich und muss repariert werden.
c) Entfernen Sie den Akku, bevor Sie
Geräteeinstellungen vornehmen,
Zubehörteile wechseln oder das Gerät
weglegen. Diese Vorsichtsmaßnahme
verhindert den unbeabsichtigten Start des
Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern
auf. Lassen Sie Personen das Gerät nicht
benutzen, die mit diesem nicht vertraut
sind oder diese Anweisungen nicht gelesen
haben. Elektrowerkzeuge sind gefährlich, wenn
Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt.
Kontrollieren Sie, ob bewegliche Teile
einwandfrei funktionieren und nicht
klemmen, ob Teile gebrochen oder so
beschädigt sind, dass die Funktion des
Elektrowerkzeuges beeinträchtigt ist.
Lassen Sie beschädigte Teile vor dem
Einsatz des Gerätes reparieren. Viele Unfälle
haben ihre Ursache in schlecht gewarteten
Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf
und sauber. Sorgfältig gepflegte
Schneidwerkzeuge mit scharfen
Schneidkanten verklemmen sich weniger und
sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör,
Einsatzwerkzeuge usw. entsprechend
diesen Anweisungen. Berücksichtigen
Sie dabei die Arbeitsbedingungen
und die auszuführende Tätigkeit. Der
Gebrauch von Elektrowerkzeugen für andere
als die vorgesehenen Anwendungen kann zu
gefährlichen Situationen führen.
5. VERWENDUNG UND BEHANDLUNG DES
AKKUWERKZEUGS
a) Laden Sie die Akkus nur in Ladegeräten auf,
die vom Hersteller empfohlen werden. Für
ein Ladegerät, das für eine bestimmte Art von
Akkus geeignet ist, besteht Brandgefahr, wenn es
mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen
Akkus in den Elektrowerkzeugen. Der
Gebrauch von anderen Akkus kann zu
Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern
von Büroklammern, Münzen, Schlüsseln,
Nägeln, Schrauben oder anderen kleinen
Metallgegenständen, die eine Überbrückung
der Kontakte verursachen könnten. Ein
Kurzschluss zwischen den Akkukontakten kann
Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit
aus dem Akku austreten. Vermeiden Sie den
Kontakt damit. Bei zufälligem Kontakt mit
Wasser abspülen. Wenn die Flüssigkeit in die
Augen kommt, nehmen Sie zusätzlich ärztliche
Hilfe in Anspruch. Austretende Akkuflüssigkeit
kann zu Hautreizungen oder Verbrennungen
führen.
6. SERVICE
a) Lassen Sie Ihr Elektrowerkzeug nur von
qualifiziertem Fachpersonal und nur mit
Original-Ersatzteilen reparieren. Damit wird
sichergestellt, dass die Sicherheit des Gerätes
erhalten bleibt.
ZUSÄTZLICHE
SICHERHEITSHINWEISE
FÜR AKKU-
BOHRMASCHINEN
1. Benutzen Sie die mit dem Elektrowerkzeug
mitgelieferten Zusatzgriffe. Der Verlust der
Kontrolle über das Elektrowerkzeug kann zu
Verletzungen führen.
2. Halten Sie das Werkzeug an den isolierten
Griffen, wenn die Gefahr besteht, dass Sie
beim Arbeiten in Wänden, Decken usw.
verborgene Leitungen oder das Netzkabel
berühren könnten. Metallteile am Werkzeug,
die mit stromführenden Drähten in Berührung
kommen, werden selbst stromführend und
können der Bedienperson einen elektrischen
Schlag versetzen.
SICHERHEITSWARNUNG
SCHRAUBENDREHER UND
SCHLAGSCHRAUBER
1. Halten Sie das Elektrowerkzeug bei allen
Einsätzen, bei denen es verborgene
elektrische Leitungen berühren könnte,
an den isolierten Griffflächen. Kontakt
mit einer spannungsführenden Leitung setzt
auch Metallteile des Elektrowerkzeuges unter
Spannung und führt zu einem elektrischen
Schlag.

1514
Schnurloser Lithium-Ionen-Bohrer/
Schraubendreher D
SICHERHEIT HINWEISE
FÜR AKKUPACK
a) Zellen bzw. Akkupack nicht zerlegen, öffnen
oder zerdrücken.
b) Akkupack nicht kurzschließen. Akkupacks
nicht wahllos in einer Schachtel oder
Schublade aufbewahren, wo sie einander
kurzschließen oder durch andere
leitfähige Materialien kurzgeschlossen
werden könnten. Bei Nichtverwendung des
Akkupacks ist dieses von Metallgegenständen
fernzuhalten, wie etwa Büroklammern,
Münzen, Nägeln, Schrauben oder anderen
kleinen Metallgegenständen, wo sich die
Batterieklemmen berühren könnten. Das
Kurzschließen der Batterieklemmen kann
Verbrennungen bzw. einen Brand verursachen.
c) Zellen bzw. Akkupacks nicht Hitze oder
Feuer aussetzen. Lagerung in direktem
Sonnenlicht vermeiden.
d) Akkupack nicht mechanischen Stößen
aussetzen.
e) Im Fall, dass Flüssigkeit aus dem Akku
austritt, darf diese nicht in Kontakt mit
der Haut oder den Augen kommen. Sollte
dies dennoch geschehen, den betroffenen
Bereich sofort mit viel Wasser spülen und
einen Arzt aufsuchen.
f) Beim Verschlucken einer Zelle oder
eines Akkupacks muss sofort ein Arzt
herangezogen werden.
g) Akkupack sauber und trocken halten.
h) Sollten die Klemmen des Akkupacks
schmutzig werden, diese mit einem
sauberen, trockenen Tuch abwischen.
i) Akkupackmuss vor Gebrauch aufgeladen
werden. Immer dieses Anweisungen
beachten und den korrekten Ladevorgang
ausführen.
j) Akkupack bei Nichtverwendung nicht
längere Zeit aufladen lassen.
k) Nach längerer Lagerung des Gerätes ist es
eventuell notwendig, die Zellen oder das
Akkupack mehrere Male aufzuladen und
zu entladen, um eine optimale Leistung zu
erhalten.
l) Akkupacks funktionieren bei normaler
Zimmertemperatur (20°C ± 5°C) am besten.
m) Beim Entsorgen von Akkupacks
sollten Akkupacks mit verschiedenen
elektrochemischen Systemen voneinander
getrennt gehalten werden.
n) Nur mit dem von WORX bezeichneten
Ladegerät aufladen. Kein Ladegerät
verwenden, das nicht ausdrücklich für den
Gebrauch mit dem Gerät vorgesehen ist.
Ein Ladegerät, das für eine bestimmte Art von
Akkupackgeeignet ist, kann bei Verwendung
mit einem anderen Akkupack eine Brandgefahr
darstellen.
o) Kein Akkupack verwenden, das nicht für den
Gebrauch mit dem Gerät vorgesehen ist.
p) Akkupacks von Kindern fernhalten.
q) Die originalen Produktunterlagen zum
späteren Nachschlagen aufbewahren.
r) Den Akku bei Nichtverwendung aus dem
Gerät nehmen.
s) Ordnungsgemäß entsorgen.

1716
Schnurloser Lithium-Ionen-Bohrer/
Schraubendreher D
Schrauben
Bohren
Holz
Metall
Verriegeln
Die LED informiert Sie über den
Energiestand des Akkus. Bei niedrigem
Energiestand blinkt die LED.
Hohe Drehzahl
Niedrige Drehzahl
xINR18/65-y: Zylindrische Lithium-
Ionen-Akkuzellen mit einem max.
Durchmesser von 18 mm und einer
Höhe von 65 mm, “x” ist die Zahl der
in Reihe geschalteten Zellen, wenn leer
= 1 ; “-y” ist die die Zahl der parallel
geschalteten Zellen, wenn leer = 1
Lesen Sie unbedingt die Anleitung,
damit es nicht zu Verletzungen kommt
Warnung
Tragen Sie Gehörschutz
Tragen Sie eine Schutzbrille
Tragen Sie eine Elektrowerkzeug
Tragen Sie Schutzhandschuhe.
Vor Regen und Feuchtigkeit schützen.
Nicht durch Verbrennen entsorgen
Li-I on
Akku nicht in den Haushaltsmüll geben.
Bringen Sie den leeren Akku zu Ihrer
lokalen Sammel- oder Recyclingstelle.
Elektroprodukte dürfen nicht mit dem
normalen Haushaltsmüll entsorgt
werden, sondern sollten nach
Möglichkeit zu einer Recyclingstelle
gebracht werden. Ihre zuständigen
Behörden oder Ihr Fachhändler geben
Ihnen hierzu gerne Auskunft.
SYMBOLE

1716
Schnurloser Lithium-Ionen-Bohrer/
Schraubendreher D
1. BOHRFUTTER
2. EINSTELLRING FÜR RUTSCHKUPPLUNG
3. GETRIEBESTEUERUNG
4. RECHTS- LINKSLAUF UND SPERRE
5. SOFTHANDGRIFF
6. AKKU
7. AKKUVERRIEGELUNG
8. LED ARBEITSLICHT
9. EIN-AUS-SCHALTER MIT DREHZAHLSTEUERUNG
* Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.
TECHNISCHE DATEN
Type WX183 WX183.1 WX183.2 WX183.9 (1- Bezeichnung der Maschine, Repräsentant des
Akku-Schlagbohrer)
WX183 WX183.1 WX183.2 WX183.9
Akku Gleich-Spannung 20V Max**
Leerlaufdrehzahl 0-500 / 0-1700 /min
Drehmomentstufen 18+1
Max. Drehmoment 50N.m
Bohrfutter Spannweite 13mm
Maximaler
Bohrdurchmesser in
Stahl 13mm
Holz 35mm
Gewicht 1.66kg 1.29kg
**Spannung ohne Arbeitslast gemessen. Anfangsakkuspannung erreicht maximal 20 Volt. Nennspannung ist 18 Volt.
INFORMATIONEN ÜBER LÄRM
Gewichteter Schalldruck LpA: 73,8dB(A)
Gewichtete Schallleistung LwA: 84,8dB(A)
KpA&KwA 3.0dB(A)
Tragen Sie bei einem Schalldruck über einen Gehörschutz 80dB(A)

1918
Schnurloser Lithium-Ionen-Bohrer/
Schraubendreher D
INFORMATIONEN ÜBER VIBRATIONEN
Vibrationsgesamtmesswertermittlung gemäß EN 60745:
Bohren in Metall Vibrationsemissionswert ah,D =3.74m/s²
Unsicherheit K = 1.5m/s²
Der angegebene Gesamtvibrationswert kann zum Vergleich eines Werkzeugs mit einem anderen und auch zur
vorläufigen Expositionsbewertung verwendet werden.
WARNUNG: Der Vibrationsemissionswert während des tatsächlichen Gebrauchs des Elektrowerkzeugs
kann vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgender Beispiele und
anderweitiger Verwendungsmöglichkeiten eingesetzt wird:
Wie das Werkzeug verwendet wird und Materialen geschnitten oder angebohrt werden.
Das Werkzeug ist in gutem Zustand und gut gepflegt.
Verwendung des richtigen Zubehörs für das Werkzeug und Gewährleistung seiner Schärfe und seines guten
Zustands.
Die Festigkeit der Handgriffe und ob Antivibrationszubehör verwendet wird.
Und ob das verwendete Werkzeug dem Design und diesen Anweisungen entsprechend verwendet wird.
Wird dieses Werkzeug nicht anemessen gehandhabt, kann es ein Hand-Arm-Vibrationssyndrom
erzeugen.
WARNUNG: Um genau zu sein, sollte ein Abschätzung des Belastungsgrades aller Arbeitsabschnitte
während tatsächlicher Verwendung berücksichtigt werden, z.B. die Zeiten, wenn das Werkzeug
ausgeschaltet ist, und wenn es sich im Leerlauf befindet und eigentlich nicht eingesetzt wird. Auf diese Weise
kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden.
Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen ausgesetzt sind.
Verwenden Sie IMMER scharfe Meissel, Bohrer und Sägeblätter.
Pflegen Sie dieses Werkzeug diesen Anweisungen entsprechend und achten Sie auf eine gute Einfettung (wo
erforderlich).
Bei regelmäßiger Verwendung dieses Werkzeugs sollten Sie in Antivibrationszubehör investieren.
Vermeiden Sie den Einsatz von Werkzeugen beiTemperaturen von 10ºC oder darunter.
Machen Sie einen Arbeitsplan, um die Verwendung von hochvibrierendenWerkzeugen auf mehrereTage zu
verteilen.
ZUBEHÖRTEILE
WX183 WX183.1 WX183.2 WX183.9
Ladegerät 1 1 1 /
Batteriepack 1 2 1 /
Doppelbits 1 1 1 1
Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr
Elektrowerkzeug gekauft haben. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch
Ihr Fachhändler berät Sie gerne.

1918
Schnurloser Lithium-Ionen-Bohrer/
Schraubendreher D
HINWEISE ZUM BETRIEB
HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig durch.
BESTIMMUNGSGEMÄSSER GEBRAUCH
Das Gerät ist bestimmt zum Schlagbohren in Ziegel, Beton und Gestein, sowie zum Bohren in Holz, Metall,
Keramik und Kunststoff.
MONTAGE UND BEDIENUNG
MASSNAHME ABBILDUNG
VOR INBETRIEBNAHME
Entnehmen des Akkupacks Siehe. A1
Aufladen des Akkus Siehe. A2
Einsetzen des Akkupacks Siehe. A3
MONTAGE
BOHRFUTTEREINSTELLUNG
WARNUNG: Verriegeln Sie stets den Auslöseschalter und trennen Sie dasWerkzeug von der
Stromversorgung, wenn Sie Zubehör wechseln. Stellen Sie immer sicher, dass der Bit fest ist, bevor Sie das
Werkzeug in Betrieb nehmen. Schäden am Bohrfutter oder ein loser Bit können zu Verletzungen führen.
Entfernen von Bits Siehe. B1
Einsetzen von Bits Siehe. B2
BETRIEB
VORWÄRTS-/RÜCKWÄRTS-ROTATIONSSTEUERUNG
WARNUNG: Ändern Sie die Arbeitsrichtung niemals bei laufendem
Bohrer. Warten Sie, bis der Bohrer steht!
Siehe. C1,C2,C3
ZWEISTUFIGE GANGSCHALTUNG Siehe. D
DREHMOMENTEINSTELLUNG UND UMSCHALTEN FÜR BOHREN,
SCHRAUBEN ODER SCHLAGBOHREN Siehe. E
BEDIENEN DES EIN-/AUS-SCHALTERS
WARNUNG: Nicht über längere Zeiträume bei niedriger Geschwindigkeit
betreiben, dabei kann es zu großer Hitzeentwicklung im Geräteinneren kommen.
Siehe. F
LED-KONTROLLLEUCHTE (Siehe. G)
Vor dem Betrieb wird das LED-Licht aktiviert, wenn der Ein-/Ausschalter leicht gedrückt wird;
Das Werkzeug und der Akku sind mit einem Schutzsystem ausgestattet.Wenn die LED-Anzeige 60 Sekunden
schnell blinkt und dann erlischt, schaltet das Werkzeug die Stromversorgung zum Werkzeug automatisch ab, um
die Batteriedauer zu verlängern. DasWerkzeug wird beim Betrieb automatisch stoppen, wenn das Werkzeug und/
oder der Akku wie folgt beansprucht werden:
• Überlastet: Das Werkzeug wird so betrieben, dass es ungewöhnlich viel Strom verbraucht. Lassen Sie in diesem
Fall den Auslöseschalter los, der zum Überlasten des Werkzeugs geführt hat. Anschließend können Sie den
Auslöseschalter drücken, um erneut zu starten.
• Überhitzt: Wenn dasWerkzeug unter dem zuvor genannten Zustand nicht startet, sind das Werkzeug und der
Akku überhitzt. Lassen Sie in diesem Fall dasWerkzeug und den Akku abkühlen, bevor Sie den Auslöserschalter
erneut drücken.
• Niedrige Batteriespannung: Die verbleibende Batteriespannung ist zu niedrig und das Werkzeug funktioniert
nicht. In diesem Fall müssen Sie den Akku entnehmen und aufladen.
WARNUNG Zum Einschalten der Lampe Ein-/Ausschalter drücken und sicherstellen, dass sichVorlauf/
Rücklauf-Drehregler in rechter/linker Position befindet.

2120 2120
Schnurloser Lithium-Ionen-Bohrer/
Schraubendreher D
PROBLEMBEHEBUNG
1. DIE SCHLAGBOHRMASCHINE LÄSST SICH
NICHT EINSCHALTEN?
Der Drehrichtungsschalter oben an der
Schlagbohrmaschine ist verriegelt. Entsperren Sie
den Schalter, indem die gewünschte Drehrichtung
einstellen. Starten Sie den Schlagbohrer, indem Sie
den Schalter drücken (Siehe C1 C2 C3).
2. DER BOHRER STOPPT, EHE DIE SCHRAUBE
RICHTIG FESTGEZOGEN IST
Überprüfen Sie die Drehmomenteinstellung am
Drehmomenteinstellring (zwischen dem Spannfutter
und Gehäuse). Position 1 ist die Einstellung für das
niedrigste Drehmoment (zum Schrauben eindrehen);
Position 18 die für das höchste Drehmoment (zum
Schrauben eindrehen). Position wird zum Bohren
verwendet.
3. DER AKKU LÄSST SICH NICHT IN DAS
LADEGERÄT EINSETZEN
Der Akku kann nur in einer Richtung in das
Ladegerät eingesetzt werden. Drehen Sie den Akku,
bis er in die Aussparung im Ladegerät hineinpasst;
die rote LED leuchtet auf, wenn der Akku lädt).
4. GRÜNDE FÜR UNTERSCHIEDLICHE
EINSATZZEITEN
Probleme beim Laden oder längere Zeiten des
Nichtgebrauchs können die Einsatzzeit des
Akkus beträchtlich herabsetzen. Nach mehreren
Lade- und Entladevorgängen wird der Akku
seine volle Leistung wieder erreichen. Harte
Einsatzbedingungen wie z. B. das Eindrehen großer
Schrauben in hartes Holz verbrauchen mehr Energie
als weniger schwere Arbeiten. Laden Sie den Akku
nicht beiTemperaturen unter 0°C bzw. über 30°C;
andernfalls wird die Leistung beeinträchtigt.
WARTUNG
Entfernen Sie den Akku aus der Maschine, ehe
Sie irgendwelche Einstell-, Reparatur- oder
Wartungsarbeiten vornehmen.
Ihr Werkzeug benötigt keine zusätzliche Schmierung
oder Wartung.
Es enthält keineTeile, die Sie warten müssen.
Reinigen Sie Ihr Werkzeug niemals mit Wasser
oder chemischen Loesungsmitteln. Wischen
Sie es mit einem trockenenTuch sauber. Lagern
Sie Ihr Werkzeug immer an einem trockenen
Platz. Sorgen Sie dafür, dass bei staubigen
Arbeiten die Lüftungsöffnungen frei sind.
Falls es erforderlich sein sollte, den Staub zu
entfernen, trennen Sie zuerst das Elektrowerkzeug
vom Stromversorgungsnetz. Verwenden Sie
nichtmetallische Objekte zum Entfernen von Staub
und vermeiden Sie das Beschädigen innererTeile.
UMWELTSCHUTZ
Elektroprodukte dürfen nicht mit dem
normalen Haushaltsmüll entsorgt werden,
sondern sollten nach Möglichkeit zu einer
Recyclingstelle gebracht werden. Ihre zuständigen
Behörden oder Ihr Fachhändler geben Ihnen hierzu
gerne Auskunft.
KONFORMITÄTSERKLÄRUNG
Wir,
POSITEC Germany GmbH
Grüner Weg 10, 50825 Cologne, Germany
Erklären hiermit, dass unser Produkt
Beschreibung WORX Schnurloser Lithium-
Ionen-Schlagbohrer
Typ WX183 WX183.1 WX183.2 WX183.9
(1-Bezeichnung der Maschine, Repräsentant
des Akku-Schlagbohrer)
Funktion Bohren
Den Bestimmungen der folgenden Richtlinien
entspricht:
2006/42/EC, 2011/65/EU, 2014/30/EU
Werte nach
EN 55014-1
EN 55014-2
EN 60745-1
EN 60745-2-1
EN 60745-2-2
Zur Kompilierung der technischen Datei ermächtigte
Person,
Name Marcel Filz
Adresse POSITEC Germany GmbH
Grüner Weg 10, 50825 Cologne, Germany
2018/03/01
Allen Ding
Stellvertretender Chefingenieur, Prüfung und
Zertifizierung
PositecTechnology (China) Co., Ltd
18, Dongwang Road, Suzhou Industrial
Park, Jiangsu 215123, P. R. China
