Yokomo Rookie Drift RD 1.0 User manual

1/10 EP RWD COMPETITION R/C DRIFT CAR CHASSIS KIT
1/10 EP RWD COMPETITION R/C DRIFT CAR CHASSIS KIT
1/10 EP RWD COMPETITION R/C DRIFT CAR CHASSIS KIT

この度はヨコモ製R/Cカーキットをお買い求め頂き、誠に有り難うございます。このキットは、ワールドチャンピオンメーカーであるヨコモの
高性能・競技用R/Cカーです。本説明書に従った正しい組立・安全な走行をして頂ければ、誰でも手軽に楽しむことが出来ます。
■組立の注意■
● 幼児のいる場所では組み立てないで下さい。小さな部品
を飲み込む等、非常に危険です。
● 組立の前に必ず内容をお確かめ下さい。万一不良部品、不
足部品などがあった場合は、ヨコモアフターサビス部まで
お問い合わせ下さい。
● 組立の前に説明書を最後まで読み、全体の流れをつかむ
と効率的な組立が出来ます。
● 組み立てる際は、様々な工具が必要になります。安全の為
に必ず作業内容に合った工具を使用して下さい。又、カッ
ターナイフ等を使用する際は危険を伴いますので、注意し
て下さい。
● 部品には様々な素材を使用しています。切削加工された
金属パーツ等はエッジが鋭く、慎重な組立が必要となりま
す。ケガをしないように注意して下さい。
● プラスティックパーツなどを切断する際は、切断した部品
が飛ぶ危険があるので注意して下さい。
● 回転部や駆動部は出来るだけスムーズに動作するように
組み立てて下さい。
● 配線やコード類はきれいにまとめて下さい。回転部分や走
行路面にコードが接触すると危険です。又、配線は確実に
接続されていないとショートなどの恐れや、性能を十分に
発揮出来ない場合があります。
● 必要以上の分解、改造をすると、安全性が低下したり走行
性能が十分に発揮出来なくなる場合があります。
● 塗装は、周囲に火気の無いことを確認し、換気の良い場所
で行って下さい。

■走行の注意■
● ヨコモ製R/Cカーは競技用の為、時速40kmを越える速いスピ
ードが出るモデルもあります。ルールを守って安全な場所や、
R/Cカー用サーキットで走らせて下さい。
● 公道等、周囲の人の迷惑になるような場所では絶対に走らせな
いで下さい。
● R/Cカーは電波を利用する為、何らかのトラブルで最悪の場合
は暴走する事があります。狭い場所や室内は避け、出来るだけ
広い、障害物のない場所で走らせて下さい。
● 周囲にR/Cカーを走らせている人がいる場合は、電波が重なら
ないように、周波数を確認し合って、安全を確かめて下さい。
● R/Cカーは水を嫌います。雨の日や、水たまりのある場所で走
らせると、R/Cメカが壊れたり、暴走する危険があります。
● R/Cカーの駆動部分、ギヤやベルト、タイヤなどは高回転で回り
ます。バッテリーを接続した後は危険ですので、回転部分に手を
触れないで下さい。
● 走行後のR/Cカーは各部が高温になる事があります。危険です
ので冷却期間をおいてから、メンテナンスなどをして下さい

■走らせる手順■
① タイヤが空転するように、台の上にR/Cカーを置きます。
② スピードコントローラのスイッチがOFFになっている事を確認
してから、モーターとバッテリーを接続します。
③ 送信機のアンテナを伸ばし、スイッチをONにします。（送信機の
電圧が下がっていると危険です。常に電圧の高い状態で使用し
て下さい。）
④ 受信機のスイッチをONにします。

■走行終了手順■
① スピードコントローラのスイッチをOFFにします。
② バッテリーの接続を外します。
③ 送信機のスイッチをOFFにし、アンテナを縮めます。
■バッテリーの取り扱い■
（バッテリーに付属の説明書に基づき使用して下さい。）
● バッテリーを充電する際は、周囲に燃えやすい物のない安全な
場所で行って下さい。又、高温な場所での充電も避けて下さい。
● バッテリーの充電中は充電状況を常に確認して下さい。充電器
の誤動作などで過充電すると、最悪の場合は発火する危険性が
あります。バッテリー温度が50度を越えたら充電を中止して下
さい。
● 走行後のバッテリーは高い温度になります。連続使用するとバッ
テリーを傷める事になりますので、冷却期間を置いてから充電
して下さい。
● 不要になったバッテリーは一般のゴミと一緒に捨てずに、お手数
でも電池専用の回収箱に捨てて下さい。

■モーターの取り扱い■
（モーターに付属の説明書に基づき使用して下さい。）
● 7.2Vのバッテリーでモーターのから回しをすると危険です。モ
ーター内部を破損し部品が飛び出す事も考えられますので、も
しモーターのブレークインをする時は、モーターをしっかり固定
し3〜5V程度でから回しして下さい。
● モーターは定期的なメンテナンスが必要です。劣化するとスピ
ード が 出 なくなったり 、走行時間が短くなります。定期的にクリ
ーニングしたり、ブラシが減ってきたら交換する等のメンテナン
スをして下さい。
● モーターの性能に合ったギヤ比を選択して下さい。ギヤ比が最
適でないとモーターの性能を十分に発揮出来ないだけでなく、
他のR/Cメカを壊す原因にもなります。
● 走行後のモーターは非常に高い温度になります。連続走行する
とモーターを傷める事になりますので、冷却期間を置いてから
走行してして下さい。
R/Cカーを安全に楽しんで頂くための注意事項
お子様（中学生以下）が組立・走行する際は、必ず保護者の方が付き添い安全を確認して下さい。
ThankyouforpurchasingthisYokomoproduct.Thishighperformancecompetitionkithasbeenproudlymanufactured
byYokomo-WorldChampionR/Ccarmanufacturer.Properassemblyofthisproductwillprovidefun,safeenjoyment.
■ASSEMBLYPRECAUTIONS■
● Donotassemblearoundsmallchildren.The
partscanbedangerousifaccidentally
swallowed.
● Checkthecontentscarefullybefore
assembly.PleasecontactCustomerSupport
ifyouhappentonoticeanydefectiveor
missingitems.
● Youwillfindtheassemblyprocessmuch
easierbycarefullyreadingthroughthe
manual,andfamiliarizingyourselfwiththe
instructions.
● Manydifferenttoolsarerequiredduring
assembly.Forsafetypurposes,pleaseuse
suitabletools.Exerciseextracautionwhen
usingasharptoolsuchasahobbyknife.
● Manydifferentmaterialsareusedforthe
parts.Useextracarewhenhandlingparts
withsharpedges,suchasmachinedmetal
parts.
● Whencuttingplasticparts,watchforany
flyingparts.
● Trytoassembleanyrotatingpartsor
drivetrainpartsassmoothaspossible.
● Bundlewiresneatlyawayfromthegroundor
anymovingdrivetraincomponents.Make
surethatallwiresareproperlyconnectedto
preventshorting.
● Unnecessarymodificationsmaybeunsafe
andhinderperformance.
● Alwayspaintinawellventilatedareaaway
fromflames.
■PRECAUTIONSBEFORERUNNING■
● YokomoR/Ccarsarebuiltforcompetitionuse,and
somemodelsmayexceedspeedsof40kmperhour.
Practicecommonsenseandrunthecarinopensafe
places,orR/Ccartracks.
● Donotrunthecaronpublicroadswithhighamounts
oftraffic,orinareasthatmaycausean
inconveniencetopeopleinthatarea.
● R/Ccarsarecontrolledusingaradiofrequency.Ina
worst-casescenario,radiointerferencesmaycause
lossofcontrol.
● IfothersnearyouarerunningR/Ccars,confirmthat
theyarenotrunningonthesamefrequency.
● R/Ccarsdonotlikewater.Avoidrunningonrainy
days,orareaswithwaterpuddles.Exposureofthe
electronicstowatermaycauselossofcontrolor
damagetotheelectronics.
● ThedrivetrainofanR/Ccarconsistsofmanymoving
partslikegears,belts,shafts,andtires.Avoid
touchingtheseareaswhenthebatteryisconnected.
● ManypartsofanR/Ccarwillbecomehotafter
running.Allowthepartstosufficientlycoolbefore
conductinganymaintenance.

■BEGINNINGARUN■
① PlacetheR/Ccaronastandsothewheelsareoff
theground.
② ConfirmthatthespeedcontrollerswitchisOFF,and
connectthemotorandbattery.
③ Extendthetransmitterantennaandturntheswitch
ON.(Itisunsafetouseatransmitterwithlow
voltage.Makesurethatthetransmitterbatteriesare
goodbeforerunning.
④ TurnthespeedcontrollerswitchON.

■FINISHINGARUN■
① TurnthespeedcontrollerswitchOFF.
② Disconnectthebattery.
③ TurnthetransmitterswitchOFF,andretractthe
antenna.
■BATTERYUSAGE■
（Carefullyreadtheinstructionincludedwiththebatteries）
● Whenchargingbatteries,makesurethatthe
surroundingareaisvoidofanythinghighlyflammable.
Alsoavoidcharginginhigh-temperaturelocations.
● Whenchargingbatteries,frequentlymonitorthe
chargingstatus.Inaworstcasescenario,
overchargingabatterymaycauseitcatchonfire.If
thebatteryreaches50degreesCelciusormore,
stopcharging.
● Batterieswillbecomehotafterrunning.Continuous
useofthebatterypackmayresultindamagetothe
cells.Allowthebatterytoocooldownbefore
re-charging.
● Pleasedonotdiscardoldbatterypacksinthetrash.
Althoughinconvenient,pleaselocateabattery
disposalcenter.

■MOTORUSAGE■
（Carefullyreadtheinstructionsincludedwiththemotor.）
● Connectinga7.2Vbatterydirectlytothemotorcan
beverydangerous.Thismaycausetheinternalparts
ofthemotortobreakapart,causingsomepartstofly
outofthemotor.Tobreak-inthemotor,safely
securethemotorandrunthemotoratabout3-5V.
● Motorsrequireperiodicmaintenance.Slowerspeeds
anddecreasedruntimesmayindicateaworn-out
motor.Periodicallycleanthemotorandchangethe
brusheswhenneeded.
● Chooseagearratiothatmatchesthepower
characteristicsofthemotor.Usingagearratio
unsuitedtothecharacteristicsofthemotorwillnot
onlypreventthemotorfromperformingatits
optimum,butmayevencausedamagetotheother
electronics.
● Motorswillgenerallybecomeveryhotafter
running.Continuousrunningwillreducethelifeofthe
motor.Allowthemotortosufficientlycoolbetween
eachrun.
PRECAUTIONSFORSAFEENJOYMENTOFYOURR/CCAR
Forchildrenundertheageof13,parentalguidanceisrecommendedwhenrunning.

組立てに必要な物
ACCESSORIESANDTOOLSNEEDEDFORKITASSEMBLY
2 チャンネルプロポ (1 サーボ、1 アンプ仕様 )
TWOCHANNELR/CSURFACERADIOSYSTEMANDELECTRONICSPEEDCONTROL
走行用7.2Vバッテリーパック（ストレートパック・標準サイズ/ショートサイズ）
7.2VBATTERYPACK(StraightPack・StandardSize/ShortySize)
走行用バッテリー充電器
BATTERYCHARGER
走行用モーター
MOTOR
ボディ塗装用カラー
BODYSPRAYPAINT
キットに入っている工具
TOOLS(INCLUDED)
性能を十分に発揮させる為にイラストをしっかり参照し、説明書の順番に従って確実に組み上げて下さい。
Forassembly,followthefiguresandtheinstructionscloselysothatyourmachinewillperformatitsbest!!
組み立ての際に別途用意する工具
ASSEMBLINGTOOLSREQUIRED.(NOTINCLUDEDINKIT)
走行のために別途お買い求め頂くもの
ADDITIONALITEMSREQUIREDFORUSE(NOTINCLUDEDINKIT)
六角レンチ（1.5㎜＆2.0㎜）
ALLENWRENCH
十字レンチ
NUTWRENCH
ターンバックルレンチ
TURNBUCKLE
WRENCH
瞬間接着剤
QUICKDRYINGGLUE
ＣＳ−ＳＧＥＸ瞬間接着剤￥８００
ニッパ ー
SIDECUTTER
カッタ ー
HOBBYKNIFE
ラジオペンチ
NEEDLENOSEPLIERS
ハサミ
SCISSORS
ＹＴ−ＣＳ１ハサミ１６０mm￥１２００
ＹＴ−ＣＳ２  曲 線 バ サ ミ  ￥１２００
ボディーリーマー
BODYREAMER
YOKOMOレーシングツールボディリーマー￥1600
YT-BRRレッド/YT-BRBブラック
プラスドライバー（小）
SCREWDRIVER(SMALL)
ＹＴ−ＤＰ１Wワークスレンチ＃１プラスドライバー￥１20０
ナットドライバー（7.0㎜、5.5㎜）
NUTDRIVER
YOKOMOレーシングツール5.5㎜ナットドライバー ￥6 6 0
YT-55RTRレッド/YT-55RTBブラック
YOKOMOレーシングツール7.0㎜ナットドライバー ￥6 6 0
YT-70RTRレッド/YT-70RTBブラック
ヘックスドライバ ー（2㎜、1.5㎜）
HEXWRENCH
YOKOMOレーシングツール1.5㎜ヘックスドライバー￥550
YT-15RTRレッド/YT-15RTBブラック
YOKOMOレーシングツール2.0㎜ヘックスドライバー￥550
YT-20RTRレッド/YT-20RTBブラック

1. メインシャシーの組立て
MainChassisAssembly
4
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
袋 #1 の内容
Bag#1Contents
Y2-118L
バッテリーポスト×4
Batterypost
Y2-003Z
アッパーデッキマウント×1
UpperDeckMount
ZC-F318
M3x18サラビス×4
FHScrew
このページで使用するパーツ
Partsusedonthispage
Y2-002Z
メインシャシー×1
MainChassis
Y2-118L
バッテリーポスト
Batterypost
Y2-003Z
アッパーデッキマウント
UpperDeckMount
2.0
ZC-F310
M3x10サラビス
FHSScrew
2.0
ZC-F318
M3x18サラビス
FHSScrew
Y2-301
サスマウント・39.5 ㎜×1
SuspensionMount・39.5 ㎜
Y2-301
サスマウント・43.5 ㎜×1
SuspensionMount・43.5 ㎜
Y2-301
サスマウント・39.5 ㎜
SuspensionMount・39.5 ㎜
※向きに注意
Noteposition
Y2-002Z
メインシャシー×1
MainChassis
※向きに注意
Noteposition
Y2-301
サスマウント・43.5 ㎜
SuspensionMount・43.5 ㎜
2.0
ZC-F310
M3x10サラビス
FHSScrew
2.0
ZC-F310
M3x10サラビス
FHSScrew
ZC-F310
M3x10サラキャップ×6
FHSScrew
組立説明書の各ページで使用するビス等は、
ビスのみの別袋に入っています。
Thereisabagthatcontainsonlyscrews
usedoneachpageoftheinstructionmanual.

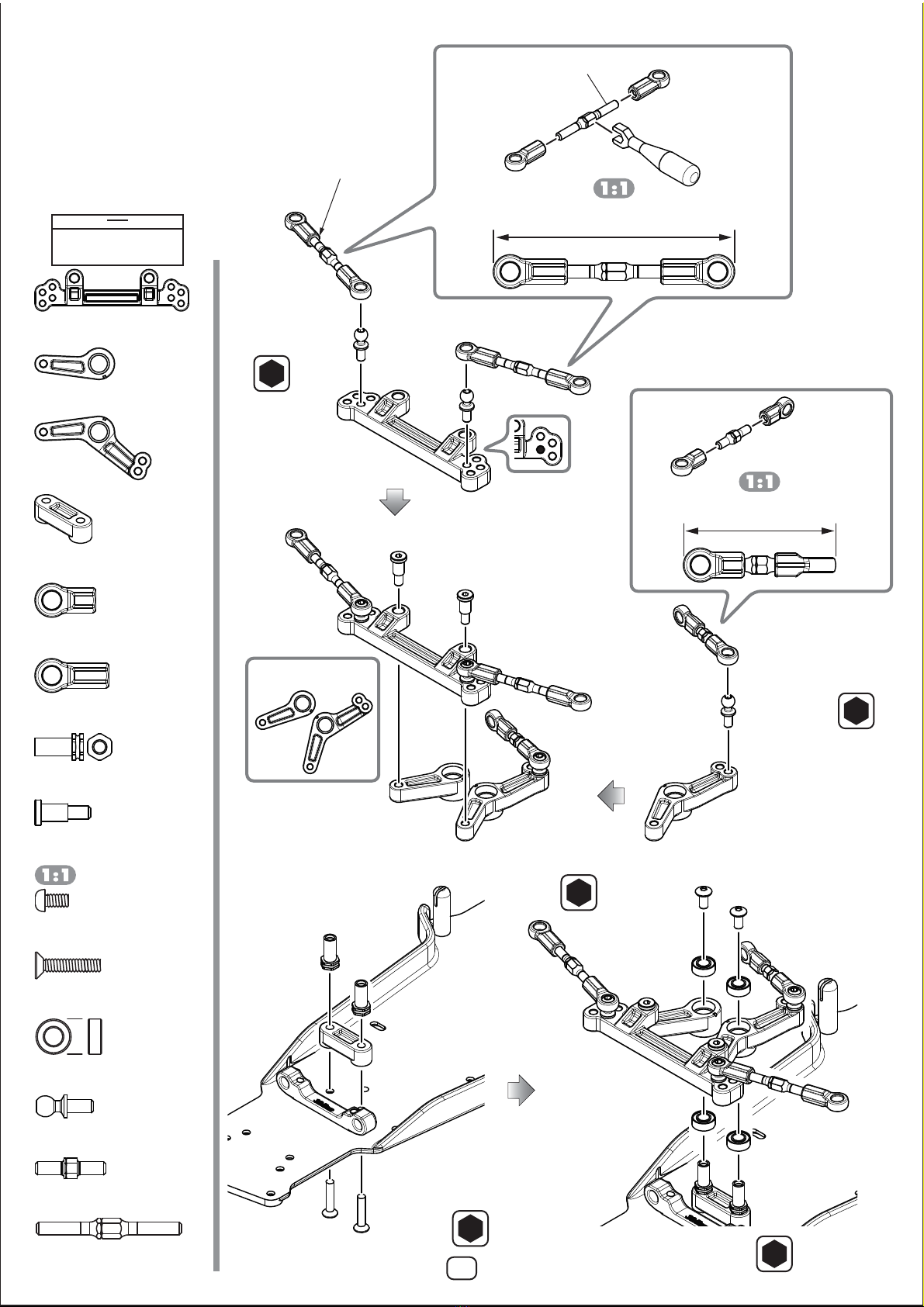

2. ステアリングロッド、ベルクランクの組立て
SteeringRod,BellcrankAssembly
5
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
Y2-207
ボールエンドキャップ S×2
BallCup
Y2-207
ボールエンドキャップ M×4
BallCup
BB-84-4
4x8ベアリング×4
Bearing
B8-206MH
ロッドエンドボール M×3
BallStudM
ZC-BH35
M3x5ナベビス×2
BHScrew
SD-TB33
33 ㎜ターンバックル
33 ㎜Turnbuckle
Y2-207
ボールエンドキャップ M
BallCup
SD-TBL
ターンバックルレンチ
TurnbuckleWrench
片方が逆ネジになっています。
Onesideisreversethreaded.
ステアリングロッド×2(33 ㎜ターンバックル )
SteeringRod×2(33 ㎜ Turnbuckle)
54.9 ㎜
SD-TB33
33 ㎜ターンバックル×2
33 ㎜Turnbuckle
袋#2の内容
Bag#2Contents
Y2-202
センターリンク×1
CenterLink
Y2-202
ベルクランク R×1
BellcrankR
Y2-202
ベルクランク L×1
BellcrankL
B8-206MH
ロッドエンドボール M
BallStudM 2.0
Y2-202
ベルクランク L
BellcrankL
サーボロッド
ServoRod
ステアリングロッド
SteeringRod
B8-206MH
ロッドエンドボール M
BallStudM
2.0
Y2-202
センターリンク
CenterLink
Y2-202
ベルクランク R
BellcrankR
IB-202KP
センターリンクピン
CenterLinkPin
※向きに注意
Noteposition
サーボロッド×1(16 ㎜ターンバックル )
ServoRod×1(16 ㎜ Turnbuckle)
34.6 ㎜
Y2-207
ボールエンドキャップ S
BallCup
SD-TB16
16 ㎜ターンバックル
16 ㎜Turnbuckle
ZC-F315
M3x15サラビス×2
FHScrew
Y4-201P
ベルクランクポスト
BellcrankPost
Y2-202
ベルクランクベース
BellcrankBase
2.0
ZC-F315
M3x15サラビス
FHSScrew
Y2-202
ベルクランクベース×1
BellcrankBase
BB-84-2
4×8 ベアリング
Bearing
ZC-BH35
M3×5 ボタンヘッド
BHScrew
2.0
BB-84-2
4×8 ベアリング
Bearing
Y4-201P
ベルクランクポスト×2
BellcrankPost
SD-TB16
16 ㎜ターンバックル×1
16 ㎜Turnbuckle
IB-202KP
センターリンクピン×2
CenterLinkPin
ターンバックルは六角部の溝が
車を前から見て左側に揃えて
組込むことをお勧めします。

6
4. ギヤボックスの組み立て
GearBoxAssembly
Y2-500GSA
ギヤデフ ( 組立済 )×1
GearDiff(Assembly)
シリコンオイル #10,000×1
Siliconoil
Y2-503GH/ZC-BH28TP
M2x8タッピングビス
BHTappingScrew 1.5
Ӳ
ӱӳ
Ӵ
①→②、③→④と対角線
に均等に締め込みます。
Tightenequallyinthe
orderof①→②then
③→④.
袋#3の内容
Bag#3Contents
3. ギヤデフの組み立て
GearDiffAssembly
Y2-501GG
ガスケット
Gasket
シリコンオイル#10,000
SiliconOil
ガスケットや O リングには
ブラックグリス等を塗布する
とシール性が向上します。
Coatingthegasketwith
blackgreasewillhelp
provideabetterseal.
★推奨アイテム
CS-SLG
シールグリス●860
Y2-503GH/ZC-BH28TP
M2x8タッピングビス
BHTappingScrew 1.5
Y2-500GSA
ギヤデフ ( 組立済 )
GearDiff(Assembly)
このページで使用するパーツ
Partsusedonthispage
袋#4の内容
Bag#4Contents
Ｙ2-631
トップシャフト×1
TopShaft
Y2-303I
アイドラーシャフト×1
IdlerShaft
Ｙ2-503I
アイドラーギヤ×1
IdlerGear
ブラックグリス×1
BlackGrease
1.5 六角レンチ（1.5mm）
AllenKey(1.5mm)
分解、組立ての際に参照下さい。
Pleaseseebelowfordisassembly/assemblyinstructions.
Y2-501GS2
Y2-500GM3
Y2-503GP
Y2-503GP
Y2-500GM3
Y2-503GH
Y2-500GM3
ZC-BH28TP
Y2-501GS2
Y2-501GG
Y2-503GH
Y2-503GP
BD-500GO
BD-500GO
ブラックグリス（黒）を塗布します。
Applyablackgrease.
Y2-631
トップシャフト
TopShaft
Y2-303I
アイドラーシャフト
IdlerShaft
Y2-503I
アイドラーギヤ
IdlerGear
BB-105-2
5x10ベアリング
Bearing
BB-105-2
5x10ベアリング
Bearing
Y2-302Z
ギヤボックス R
GearBox
R
BB-105-2
5x10ベアリング
Bearing
Y2-302Z
ギヤボックス L/R各 1
GearBoxL/
R1Ea
BB-105-2
5x10ベアリング×4
Bearing
ZC-BH312
M3x12ボタンヘッド×4
BHSScrew
ZC-BH315
M3x15ボタンヘッド×2
BHSScrew
BB-105-2
5x10ベアリング
Bearing
ZC-BH312
M3x12ボタンヘッド
BHSScrew
2.0
Y2-302Z
ギヤボックス L
GearBox
L
ZC-BH315
M3x15 ボタンヘッド
BHSScrew
2.0

Z2-009R3
リヤアウターサスアームピン×1
RearOuterSuspensionArmPin 2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
7

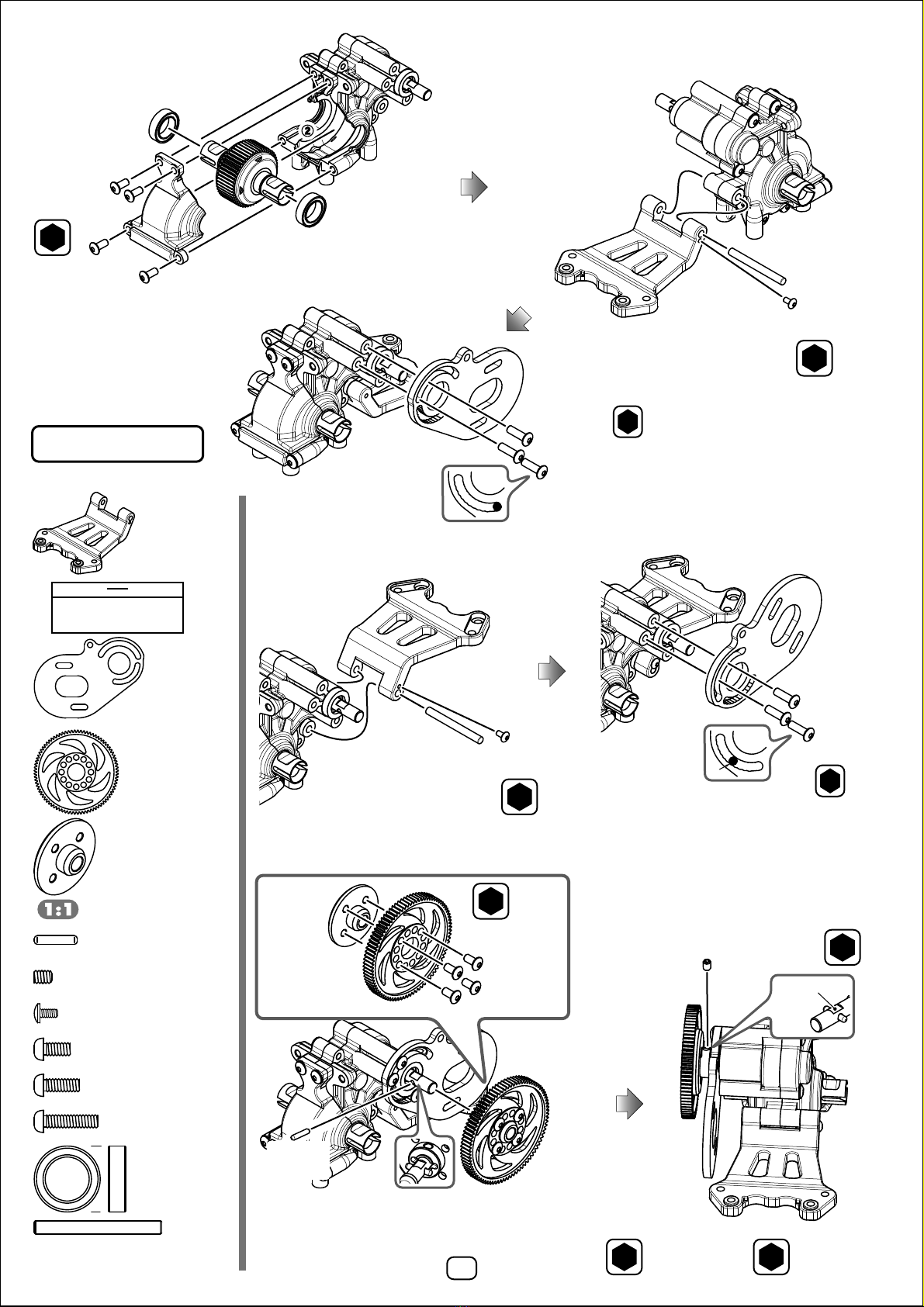

5. ギヤボックスの組み立て
GearBoxAssembly
1.5 六角レンチ（1.5mm）
AllenKey(1.5mm)
BB-1510
10x15ベアリング×2
Bearing
Ӳ
ӱ
ӳ
Z2-009R3
マウントピン
MountPin
ZC-BH24
M2x4 ボタンヘッド
BHScrew
1.5
Y2-003Z
リヤブレース
RearBrace
▼リヤブレース・ローマウント
Rearbrace・Lowmount
ӱ
BB-1510
10x15ベアリング
Bearing
ӱ
ӳ
ZC-BH38
M3x8ボタンヘッド
BHSScrew
2.0
Y2-302Z
ギヤボックスキャップ
GearBox
Cap
▲リヤブレース・ハイマウント
Rearbrace・Highmount
④
ӱ
Ӳ
ZC-BH312
M3x12 ボタンヘッド
BHSScrew 2.0
Y2-304Z
モータープレート
MotorPlate
※①〜④穴目はピニオンギヤは24Tまで装着可能です。
Piniongearscanbeinstalledupto24Tintheholes①to④.
ZC-SS34
M3x4セットスクリュー
SetScrew 1.5
平らな面
Flatside
Ӳ
ӱ
ӳ
Z2-009R3
マウントピン
MountPin
ZC-BH24
M2x4 ボタンヘッド
BHScrew
1.5
Y2-003Z
リヤブレース
RearBrace
7①
ӱ
Ӳ
ZC-BH312
M3x12ボタンヘッド
BHSScrew
2.0
Y2-304Z
モータープレート
MotorPlate
※①〜⑥穴目は使用できません。
①〜⑥holescannotused.
Ӳ
SG-A4884
スパーギヤ 84T
SpurGear
Y4-630
スパーギヤハブ
SpurGearHub
2.0
ZC-BH36
M3x6ボタンヘッド
BHSScrew
ӱ
Y2-631
ドライブピン
DrivePin
リヤブレースはローマウント、ハイマウントのどちらかをお選びください。
Therearbracebechoiceofthelowmountpositionorhighmountposition.
ZC-BH312
M3x12ボタンヘッド×3
BHSScrew
ZC-BH38
M3x8ボタンヘッド×4
BHSScrew
袋#4の内容
Bag#4Contents
Y2-304Z
モータープレート×1
MotorPlate
ZC-BH24
M2x4 ボタンヘッド×1
BHScrew
ZC-SS34
M3x4セットスクリュー×1
SetScrew
Y2-631
ドライブピン×1
DrivePin
SG-A4884
スパーギヤ 84T×1
SpurGear
Y4-630
スパーギヤハブ×1
SpurGearHub
ZC-BH36
M3x6ボタンヘッド×4
BHSScrew
このページで使用するパーツ
Partsusedonthispage
Y2-003Z
リヤブレース×1
RearBrace
※リヤブレースは袋 #1 に入っています。
Theballendsareincludedinbag#1.
※リヤブレースは袋 #1 に入っています。
Theballendsareincludedinbag#1.

8
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
6. ギヤボックスの組み立て
GearBoxAssembly
このページで使用するパーツ
Partsusedonthispage
袋#4の内容
Bag#4Contents
BM-4824
24T ピニオンギヤ×1
24TPinionGear
ZC-BH36
M3x6ボタンヘッド×2
BHSScrew
ZC-S37
3×7 ワッシャー×2
Washer
ZC-206A
M3x3セットスクリュー×1
SetScrew
ZC-F310
M3x10サラキャップ×4
FHSScrew
ピニオンギヤをスパーギヤの歯幅に合わせて固定します。
Positionthepiniongearsothattheteethlineup
withthespurgear,thensecureittightly.
☆ピニオンギヤの選び方☆
キット標準 24Tピニオンギヤ・おすすめモーターターン数▶10.5/13.5Ｔ
Piniongear24Tforkitstandard・Recommendedmotor▶10.5T/13.5T
グリップの高い路面 / 大きなコース▲21 〜 22T
Hightractionsurface/Largetrack
グリップの低い路面 / 小さいコース▼20 〜 19T
Lowtractionsurface/Smalltrack
20T 21T 22T 23T 24T 25T 26T 27T 28T 28T 30T
10.92 10.40 9.93 9.50 9.10 8.74 8.40 8.09 7.80 7.53 6.28
84T
19T
11.50
31T 32T 33T 34T 35T 36T 37T
7.05 6.83 6.62 6.43 6.24 6.07 5.90
1.5 六角レンチ（1.5mm）
AllenKey(1.5mm)
ZC-BH36
M3x6ボタンヘッド
BHSScrew
2.0
ZC-S37
ワッシャー
Washer
BM-4824
24T ピニオンギヤ
24TPinionGear
ZC-SS33
M3x3セットスクリュー
SetScrew
1.5
ギヤの噛み合わせは 0.3mm 程度ガタつくように合わせます。
ガタが多すぎるとギヤが破損しやすくなるためご注意下さい。
また、この間隔が狭すぎると異音が生じたり、駆動が重くなる
ため調整は慎重に行ってください。
Adjustthemeshingofthegearssothatthereis
approximately0.3mmofplayinbetweentheteeth.Be
careful,astoomuchplaywillcausethegearstostrip.
Pleaseadjustthegearmeshcarefully,asinsufficient
clearancebetweentheteethwillcauseexcessivegear
noise,aswellascausingadraginthedrivetrain.
0.3ｍｍ
ZC-BH310
M3x10ボタンヘッド×2
BHSScrew
ZC-BH310
M3x10ボタンヘッド
BHSScrew 2.0
2.0
ZC-F310
M3x10サラキャップ
FHSScrew
ZC-BH310
M3x10ボタンヘッド
BHSScrew 2.0
2.0
ZC-F310
M3x10サラキャップ
FHSScrew
▼リヤブレース・ローマウント
Rearbrace・Lowmount
▲リヤブレース・ハイマウント
Rearbrace・Highmount

7. サーボの取り付け
ServoInstallation
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
9
使用するサーボに合わせてサーボホーンをお選び下さい。
Selecttheservosaveradaptermatchingthe
servobeingused.
YOKOMO/FUTABA F
SANWA/KO/JR SK
Hitec H
※サーボホーンを取り付ける前に必ず、サーボのニュートラル調整を行ってください。
（詳しくはプロポセットの取扱説明書をご覧下さい。）
Makesurethattheservoiscenteredbeforeattachingtheservohorn.
(Refertoyourradiomanualformoreinformation.)
B9-204
サーボホーン
ServoHorn
Y2-301
サーボマウント
ServoMount
サーボ（別途ご用意下さい。）
Servo(Soldseparately.)
ZC-S37
M3 ワッシャー
Washer
ZC-BH310
M3x10ボタンヘッド
BHSScrew
2.0
B8-206SH
ロッドエンドボール S
BallStudS
2.0
サーボホーン取付けビスは使用する
サーボ付属のビスをご使用ください。
Theservohornmountingscrews
arenotincluded,pleaseusethe
screwsincurrentlyuse.
2.0
ZC-F310
M3x10サラキャップ
FHSScrew
袋#6の内容
Bag#6Contents
このページで使用するパーツ
Partsusedonthispage
B8-206SH
ロッドエンドボール S×1
BallStudS
ZC-S37
3×7 ワッシャー×2
Washer
B9-204
サーボホーン×3
ServoHorn
各社用３タイプ入っています。
3differenttypesincluded.
袋#5の内容
Bag#5Contents
ZC-F310
M3x10サラキャップ×2
FHSScrew
ZC-BH310
M3x10ボタンヘッド×2
BHSScrew
8. フロントショックタワーの組み立て
FrontShockTowerAssembly
ZC-BH310
M3x10ボタンヘッド×2
BHSScrew
Y2-017Z
フロントショックタワー×1
FrontShockTower
Y4-8B
ショックキャップボール×2
ShockCapBall
ZC-BH310
M3x10ボタンヘッド
BHSScrew 2.0
Y4-8B
ショックキャップボール
ShockCapBall
Y2-017Z
フロントショックタワー
FrontShockTower
P.11 で使用します。
UsedonP.11
Y2-301
サーボマウント×2
ServoMount
※サーボマウントは袋 #1 に入っています。
Theservomountareincludedinbag#1.
このページで使用するパーツ
Partsusedonthispage
※サーボマウントは袋 #1 に入っています。
Theservomountareincludedinbag#1.

9. フロントバルクヘッド、リヤショックタワーの取り付け
FrontBulkhead,RearShockTowerInstallation
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
10
ZC-BH310
M3x10ボタンヘッド×8
BHSScrew
袋#6の内容
Bag#6Contents
このページで使用するパーツ
Partsusedonthispage
Y2-302ZD
バルクヘッド後
BulkheadRear
ZC-BH310
M3x10ボタンヘッド
BHSScrew 2.0
※締めすぎに注意※
Donotovertighten.
Y2-302ZD
フロントバルクヘッド×1
FrontBulkhead
Y2-302ZD
バルクヘッド後 ×1
BulkheadRear
Y2-302ZD
アッパーアームマウント×1
UpperArmMount
ZC-F310
M3x10サラキャップ×4
FHSScrew
ZC-A3620B
2mm アルミスペーサー・黒×2
2mmAluminumSpacer･Black
SD-TB33
33 ㎜ターンバックル
33 ㎜Turnbuckle
Y2-207
ボールエンドキャップ L
BallCup
片方が逆ネジになっています。
Onesideisreversethreaded.
リヤアッパーロッド×2(33 ㎜ターンバックル )
RearUpperRod×2(33 ㎜ Turnbuckle)
59 ㎜
※ボールエンド L は袋 #2 に入っています。
Theballendsareincludedinbag#2.
ZC-BH310
M3x10ボタンヘッド
BHSScrew
2.0
Y2-017Z
リヤショックタワー×1
RearShockTower
Y2-207
ボールエンドキャップ L×4
BallCup
※ボールエンド L は袋 #2 に入っています。
Theballendsareincludedinbag#2.
B8-206MH
ロッドエンドボール M×2
BallStudM
SD-TB33
33 ㎜ターンバックル×2
33 ㎜Turnbuckle
Y4-8B
ショックキャップボール×2
ShockCapBall
Y4-8B
ショックキャップボール
ShockCapBall
Y2-017Z
リヤショックタワー
RearShockTower
B8-206MH
ロッドエンドボール M
BallStudM
※向きに注意
Noteposition
ZC-A3620B
2mm アルミスペーサー・黒
2mmAluminumSpacer･Black
ZC-BH310
M3x10ボタンヘッド
BHSScrew 2.0
このパーツは使用しません。
Thispartsarenotused.
Y2-302ZD
アッパーアームマウント
UpperArmMount
Y2-302ZD
フロントバルクヘッド
FrontBulkhead
ZC-BH310
M3x10ボタンヘッド
BHSScrew 2.0
※締めすぎに注意※
Donotovertighten.
ZC-F310
M3x10サラキャップ
FHSScrew 2.0
上になる面
Topside
※向きに注意
Noteposition

10. フロントアッパーアームの取り付け
FrontUpperArmInstallation
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
11
SD-TB27
27 ㎜ターンバックル×2
27 ㎜Turnbuckle
Y2-009FA
アッパーサスアームピン (φ2.5×32.5 ㎜ )×2
UpperSus.ArmPin
Y2-008FU
アッパーアームスペーサー×4
UpperArmSpacer
ZC-SS36
M3x6セットスクリュー×2
SetScrew
袋#7の内容
Bag#7Contents
このページで使用するパーツ
Partsusedonthispage
Y2-207
ボールエンドキャップ L×2
BallCup
※ボールエンド L は袋 #2 に入っています。
Theballendsareincludedinbag#2.
Y2-008FLS
フロントサスアームＬ&R各 1
FrontSuspensionArmL&R1Ea
Y2-008FU
フロントアッパー A アーム×2
FrontUpperAArm
D-156-21A
ロアアームアダプター・21mm×2
LowerArmAdapter
フロントアッパーロッド×2(27 ㎜ターンバックル )
FrontUpperRod×2(27 ㎜ Turnbuckle)
58.5 ㎜
SD-TB27
27 ㎜ターンバックル
27 ㎜Turnbuckle
片方が逆ネジになっています。
Onesideisreversethreaded.
Y2-207
ボールエンドキャップ L
BallCup
Y2-008FU
フロントアッパー A アーム
FrontUpperAArm
※向きに注意
Noteposition
※ボールエンド L は袋 #2 に入っています。
Theballendsareincludedinbag#2.
ZC-206SHS
ロッドエンドボール S×2
BallStudS
Y2-207
ボールエンドキャップ L
BallCup
※向きに注意
Noteposition
D-156-21A
ロアアームアダプター・21mm
LowerArmAdapter
ZC-SS36
M3x6セットスクリュー
SetScrew
ZC-206SHS
ロッドエンドボール S
BallStudS
Y2-008FLS
フロントロアサスアームＬ
FrontLowerSuspensionArmL
※向きに注意
Noteposition
2.0
◆右側も同様に組立てます。◆
Assembletherightsideinthesamemanner.
フロントサスアームＬ&R各 1
FrontSuspensionArmL&R1Ea
65 ㎜
ӱ
Ӳ
ZC-BH24
M2x4 ボタンヘッド×2
BHScrew
Y2-009FA
アッパーサスアームピン
(φ2.5×32.5 ㎜ )
UpperSus.ArmPin
ZC-BH24
M2x4 ボタンヘッド
BHScrew
1.5
Y2-008FU
アッパーアームスペーサー
UpperArmSpacer
ZC-BH310
M3x10ボタンヘッド
BHSScrew
2.0
フロントショックタワーAssy
FrontShockTowerAssembly
※M3x10 ボタンヘッドは
袋 #6 に入っています。
TheM3ｘ10BHscrews
areincludedinbag#6.
ӱ
Ӳ
ӳ
使用するホイルによりロアアームに干渉場合は、
干渉する部分のカットしてください。
Ifthewheelinterfereswiththelowerarm,
cutthepartthatinterferes.
ZC-BH310
M3x10ボタンヘッド×2
BHSScrew
袋#6の内容
Bag#6Contents

11. フロントサスアームの取り付け
FrontSuspensionArmInstallation
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
12
BD-009BF
インナーサスアームピン (φ3×42 ㎜ )×2
InnerSus.ArmPin
Y2-008FLS
ロアアームスペーサー ×4
LowerArmSpacer
BD-301B
サスピンボール×4
SusPinBall
袋#7の内容
Bag#7Contents
このページで使用するパーツ
Partsusedonthispage
ZC-F310
M3x10サラキャップ
FHSScrew
2.0
BD-009BF
インナーサスアームピン (φ3×42 ㎜ )
InnerSus.ArmPin
Y2-008FLS
ロアアームスペーサー
LowerArmSpacer
BD-301B
サスピンボール
SusPinBall
Y2-008FLS
ロアアームスペーサー
LowerArmSpacer
BD-301B
サスピンボール
SusPinBall
Y2-301
サスマウント・39.5 ㎜
SuspensionMount・39.5 ㎜
Y2-301
サスマウント・39.5 ㎜×1
SuspensionMount・39.5 ㎜
ZC-F310
M3x10サラキャップ×2
FHSScrew
※サスマウントは袋 #1 に入っています。
Thesusmountareincludedinbag#1.
※サスマウントは袋 #1 に入っています。
Thesusmountareincludedinbag#1.

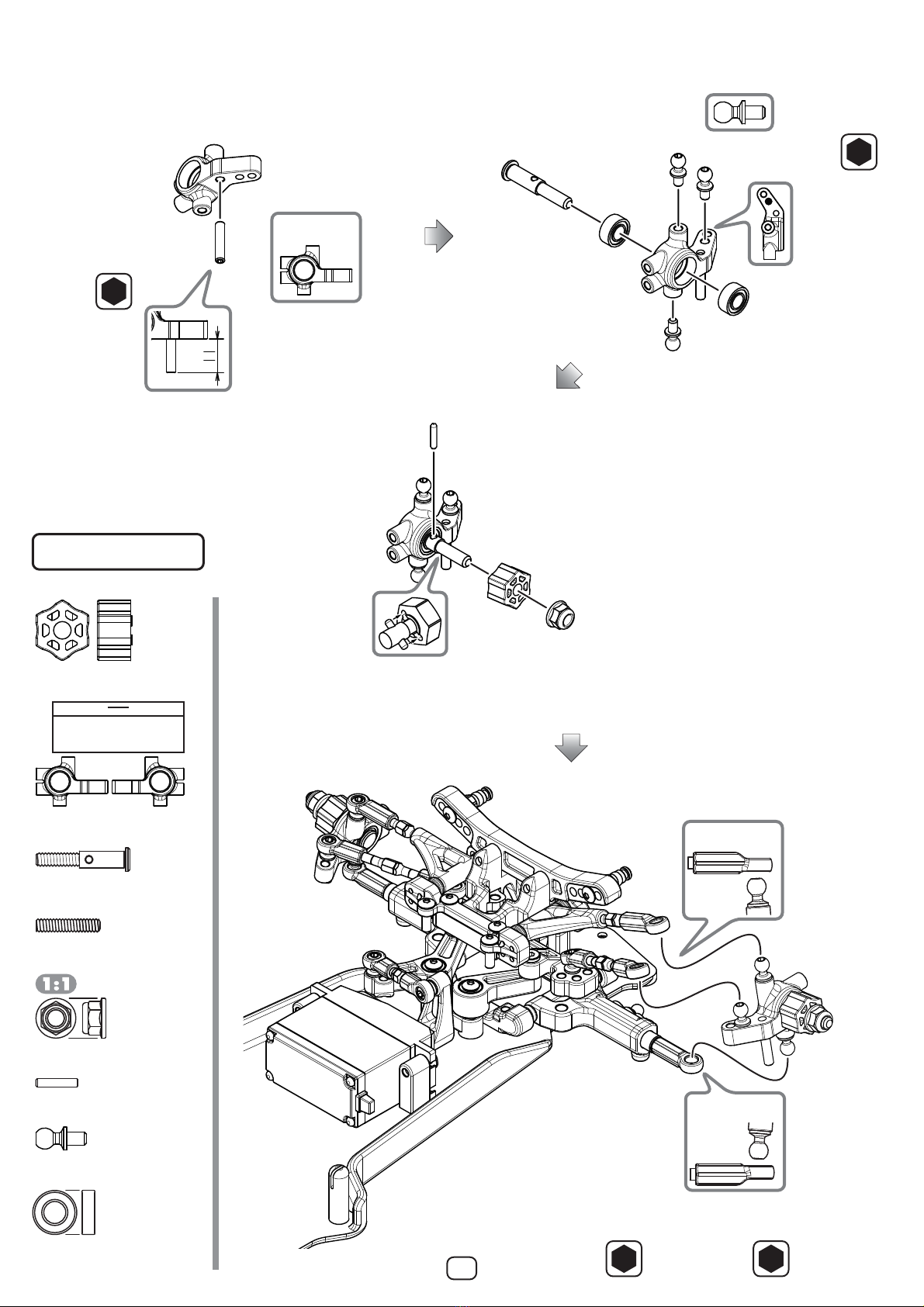

12. ステアリングブロックの取り付け
SteeringBlockInstallation
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
13
BB-105-2
5x10ベアリング×4
Bearing
SD-011
ホイルハブピン×2
WheelHubPin
SD-011
M4 ナイロンナット×2
NylonNut
袋#8の内容
Bag#8Contents
このページで使用するパーツ
Partsusedonthispage
Y2-415CPF
ステアリングブロック A&B各 1
SteeringBlockB&B1Ea
Y2-010F
フロントアクスル ×2
FrontAxle
Y2-301
ホイルハブ(厚)×2
WheelHub(Thick)
1.5 六角レンチ（1.5mm）
AllenKey(1.5mm)
BB-105-2
5x10ベアリング
Bearing
Y2-010F
フロントアクスル
FrontAxle
B8-206SH
ロッドエンドボール S( 短い方 )
BallStudS 2.0
※向きに注意
Noteposition
※向きに注意
Noteposition
◆右側も同様に組立てます。◆
Assembletherightsideinthesamemanner.
B8-206SH
ロッドエンドボール S×6
BallStudS
ӱ
Ӳ
SD-011
ホイルハブピン
WheelHubPin
Y2-301
ホイルハブ(厚)
WheelHub(Thick)
SD-011
M4 ナイロンナット
NylonNut
※向きに注意
Noteposition
Y2-415CPF
ステアリングブロック L
SteeringBlockL
ZC-SS315
M3x15セットスクリュー
SetScrew
1.5
ZS-SS315
M3x15セットスクリュー×2
SetScrew
※ホイルハブは袋 #1 に入っています。
Thewheelhubsareincludedinbag#1.
※ホイルハブは袋 #1 に入っています。
Thewheelhubsareincludedinbag#1.

14. リヤハブキャリアの取り付け
RearHubCarrierInstallation
2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
14
1.5 六角レンチ（1.5mm）
AllenKey(1.5mm)
◆右側も同様に組立てます。◆
Assembletherightsideinthesamemanner.
袋#8の内容
Bag#8Contents
このページで使用するパーツ
Partsusedonthispage
Y2-010
ユニバーサルドライブシャフト×2
UniversalDriveshaft/49mm
Y2-415CPR
リヤハブキャリア L&R各 1
RearHubCarrierL&R1Ea
ӱ
SD-011
ホイルハブピン
WheelHubPin
Ӳ
Y2-301
ホイルハブ(薄)
WheelHub(Thin)
SD-011
M4 ナイロンナット
NylonNut
B8-206LH
ロッドエンドボール L
BallStudL 2.0
BB-105-2
5x10ベアリング
Bearing
BB-1510
10x15ベアリング
Bearing
Y2-010
ユニバーサルドライブシャフト
UniversalDriveshaft/49mm
Y2-415CPR
リヤハブキャリア L
RearHubCarrierL
ZC-A3630B
3mm アルミスペーサー・黒
3mmAluminumSpacer･Black
BD-009A
アウターサスアームピン×2
OuterSuspensionArmPin
BD-009A
アウターサスアームピン
OuterSuspensionArmPin
Y2-008R
リヤサスアームＬ
RearSuspensionArmL
ZC-BH24
M2x4 ボタンヘッド
BHScrew
1.5
Y2-RAC7
ロッドエンドボール
BallStud 2.0
ZC-BH24
M2x4 ボタンヘッド×2
BHScrew
Y2-RAC7
ロッドエンドボール×2
BallStud
袋#9の内容
Bag#9Contents
このページで使用するパーツ
Partsusedonthispage
Y2-008R
リヤサスアームＬ&R各 1
RearSuspensionArmL&R1Ea
Y4-010TP
ジョイントピン
JointPin
ӳ
Ӵ
Y4-010TP
M3x2.5セットスクリュー
SetScrew
1.5
ユニバーサルドライブシャフトの組み立て方
UniversalDriveShaftAssemblyInstallation
ユニバーサルドライブシャフトは組立て済みです。
分解、組立ての際に参照下さい。
TheUniversalDriveShaftscomepre-assembled.
Pleaseseebelowfordisassembly/assemblyinstructions.
Y4-010A
リヤアクスル
RearAxle
Y4-010490
リヤドックボーン・49 ㎜
RearDogBone
Y4-010TP
カップジョイント
CupJoint
Ӳ
ӱ
◆右側も同様に組立てます。◆
Assembletherightsideinthesamemanner.
13. リヤハブキャリアの組み立て
RearHubCarrierAssembly
CS-BG
ブラックグリス（黒）を塗布します。
Applyablackgrease.
BB-105-2
5x10ベアリング×2
Bearing
BB-1510
10x15ベアリング×2
Bearing
SD-011
ホイルハブピン×2
WheelHubPin
SD-011
M4 ナイロンナット×2
NylonNut
B8-206-LH
ロッドエンドボール L×2
BallStudL
ZC-A3630B
3mm アルミスペーサー・黒×2
3mmAluminumSpacer･Black
Y2-301
ホイルハブ ( 薄 )×2
WheelHub(Thin)
※ホイルハブは袋 #1 に入っています。
Thewheelhubsareincludedinbag#1.
※ホイルハブは袋 #1 に入っています。
Thewheelhubsareincludedinbag#1.

2.0 六角レンチ（2.0mm）
AllenKey(2.0mm)
15
袋#9の内容
Bag#9Contents
◆右側も同様に組立てます。◆
Assembletherightsideinthesamemanner.

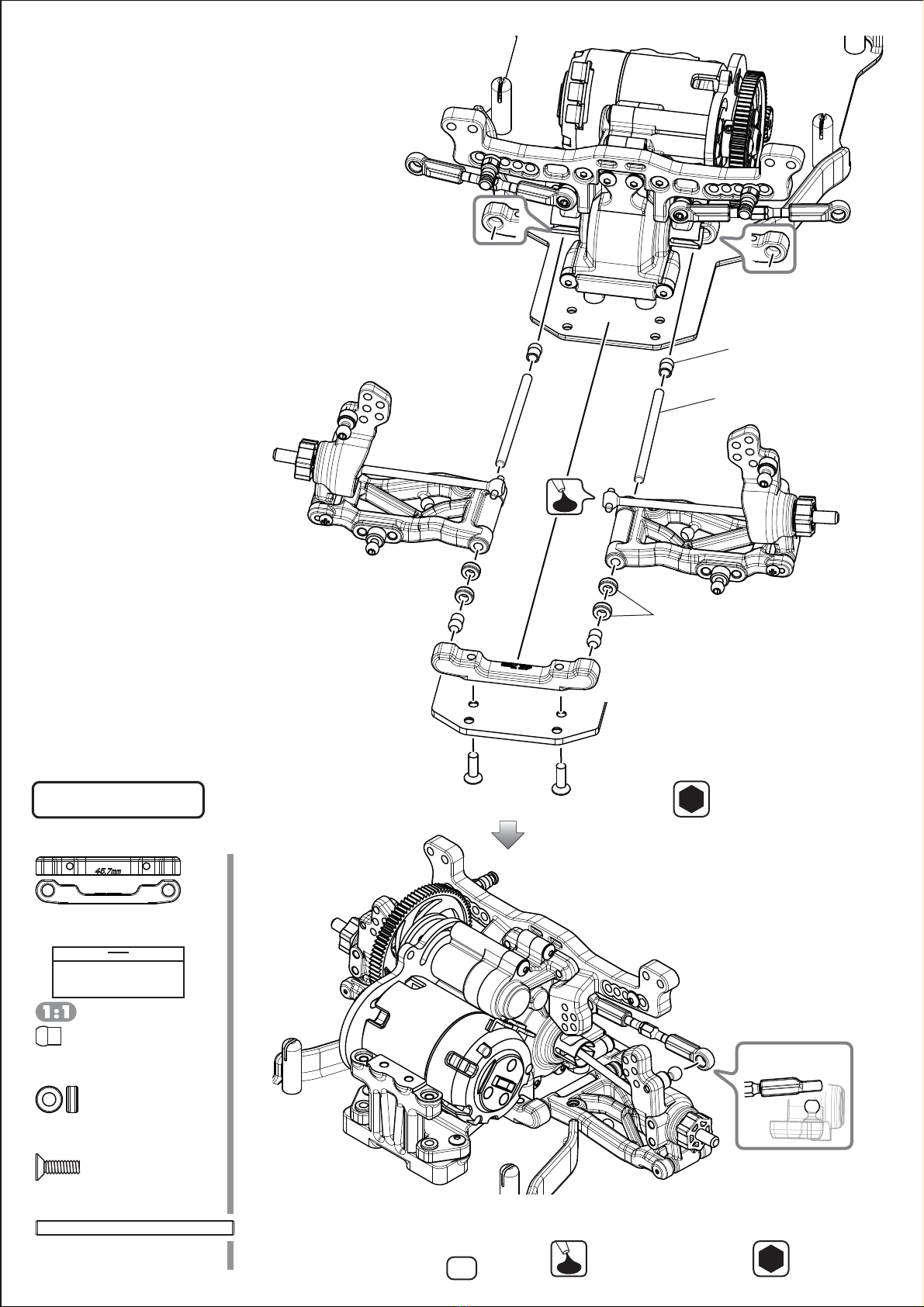

15. リヤサスアームの取り付け
RearSuspensionArmInstallation
BD-009BR
インナーサスアームピン (φ3×45 ㎜ )×2
InnerSus.ArmPin
Y2-008R
ロアアームスペーサー ×4
LowerArmSpacer
BD-301B
サスピンボール×4
SusPinBall
このページで使用するパーツ
Partsusedonthispage
※サスマウントは袋 #1 に入っています。
 Thesuspensionareincludedinbag#1.
BD-009BR
インナーサスアームピン (φ3×45 ㎜ )
InnerSus.ArmPin
ZC-F310
M3x10サラキャップ
FHSScrew 2.0
Y2-008R
ロアアームスペーサー
LowerArmSpacer
BD-301B
サスピンボール
SusPinBall
Y2-302MD
サスマウント・45.7 ㎜
SuspensionMount・45.7 ㎜
※サスマウントは袋 #1 に入っています。
 Thesuspensionareincludedinbag#1.
※向きに注意
Noteposition
Y2-302MD
サスマウント・45.7 ㎜×1
SuspensionMount・45.7 ㎜
ZC-F310
M3x10サラキャップ×2
FHSScrew
CS-BG
ブラックグリス（黒）を塗布します。
Applyablackgrease.

16. フロント＆リヤショックの組み立て
Front&RearShockAssembly
◆フロント用、リヤ用各 2 セットを作ります。◆
Assemble2frontand2rearshocks.
16
YS-S9M
O リングカラー×4
ORingCollar
YS-5SSS-1
ショックシャフト×4
ShockShaft
Y4-S5
E リング・2mm×8
ERing
キャップナットをしっかりと
締め込みます。
Securelytightenthecap
nut.
YＳ-S4CM
キャップナット
CapNut
YＳ-S6M
ショックキャップ S
ShockCapS
ӱ
Ӳ
ӳフロント /Front
Y2-301
スプリングカップ
SpringCup
リヤ /Rear
Y2-301
スプリングカップ
SpringCup
YS-8DMH
ダイヤフラム
Diaphragm
YS-S6M
ショックエンド
ShockEnd
10 ㎜
ショックオイルを入れ、ショック
シャフトをゆっくり動かして気泡を
抜きます。
Slowlymoveupanddownto
removeairbubbles.
ショックオイル#50
ShockOil
ӱ
Ӳ
ӳ
Y4-S5
E リング・2mm
ERing
YS-5SSS-1
ショックシャフト
ShockShaft
YS-S9M
ショックピストン
ShockPiston
YS-S9M
O リングカラー
ORingCollar
YS-S4AJM
O リングキャップ
ORingCap
YS-7HGC
O リング
ORing
YS-7HGC
0.5 ㎜スペーサー
Spacer
YS-S4M
ショックボディ
ShockBody
YS-S4AJM
アジャストナット
AdjustingNut
YＳ-S4M
ショックボディ×4
ShockBody
YＳ-S4AJM
アジャストナット×4 
AdjustingNut
YS-8DMH
ダイヤフラム×4
Diaphragm
YＳ-S4CM
キャップナット×4 
CapNut
YＳ-S4AJM
O リングキャップ×4
ORingCap
ＹＳ-S9M
ショックピストン×4
ShockPiston
YＳ-S6M
ショックエンド×4
ShockEnd
YＳ-S6M
ショックキャップ S×4
ShockCapS
袋 #10 の内容
Bag#10Contents
フロント /Front
D-177FA
ショックスプリング×2
ShockSpring
リヤ /Rear
D-179RS
ショックスプリング×2
ShockSpring
Y2-301( フロント )
スプリングカップ×2
SpringCup(Front)
Y2-301( リヤ )
スプリングカップ ×2
SpringCup(Rear)
YS-50A
ショックオイル#50×1
ShockOil
このページで使用するパーツ
Partsusedonthispage
※スプリングカップは袋 #1 に入っています。
Thespringcupsareincludedinbag#1.
フロント /Front
D-177FA
ショックスプリング
ShockSpring
リヤ /Rear
D-179RS
ショックスプリング
ShockSpring ※スプリングカップは袋 #1 に入っています。
Thespringcupsareincludedinbag#1.
※向きに注意
Noteposition
YS-7HGC
O リング×4
ORing
YS-7HGC
0.5mm スペーサー×4
0.5mmSpacer

18. バンパー、ボディポストの取り付け
Bumper,BodyPostInstallation
17

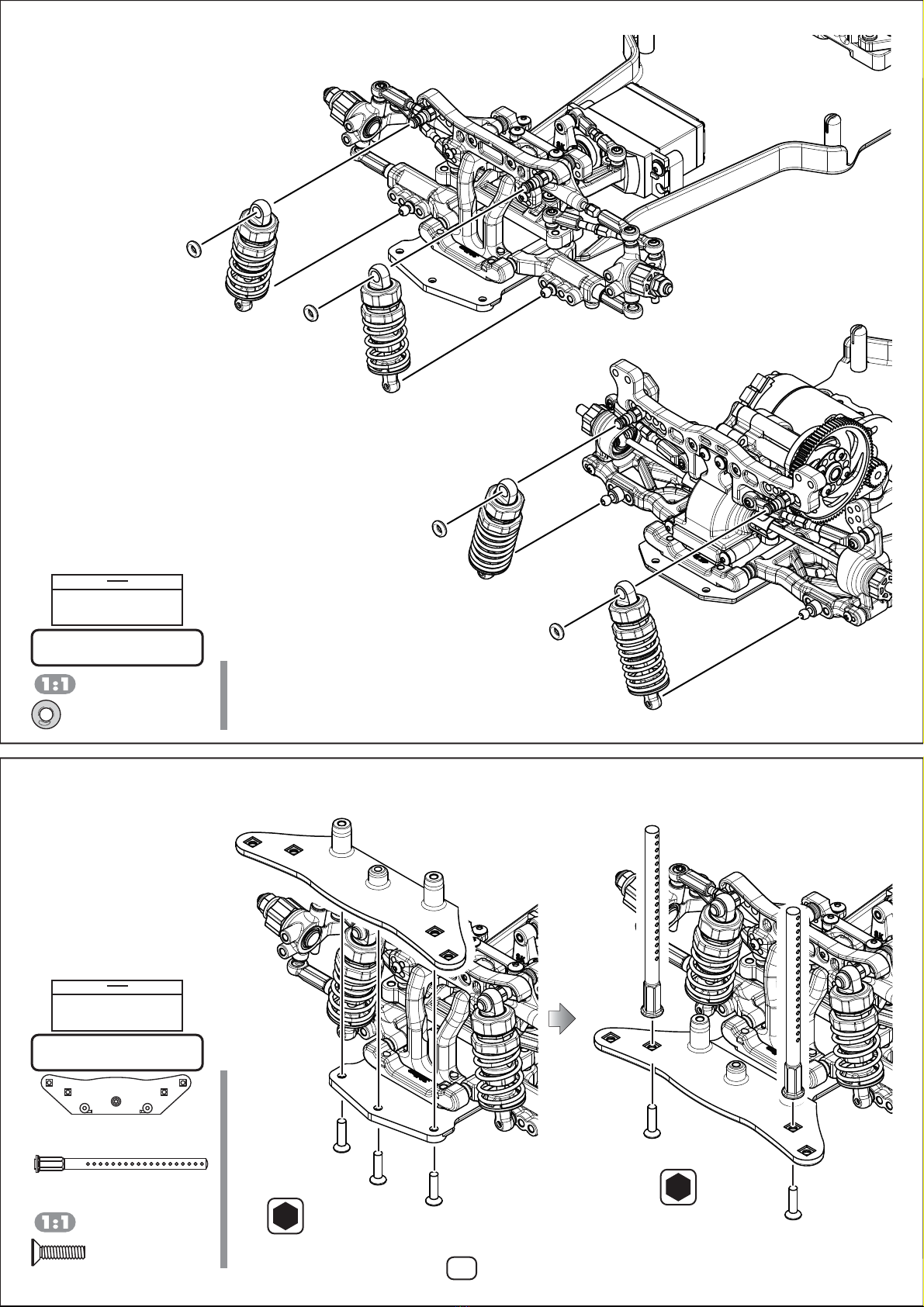

17. フロント＆リヤショックの取り付け
Front&RearShockInstallation
ەFRONTە
ەREARە
Y4-001
バンパー×1
Bumper
Y4-016
フロントボディポスト×2
FrontBodyPost
袋 #11 の内容
Bag#11Contents
このページで使用するパーツ
Partsusedonthispage
ZC-F312
M3x12サラキャップ ×5
FHScrew
2.0
ZC-F312
M3x12サラキャップ
FHSScrew
Y4-016
フロントボディポスト
FrontBodyPost
2.0
ZC-F312
M3x12サラキャップ
FHSScrew
フロントショック Assy
FrontShockAssembly
YS-7B
O リング ( ブラック )
ORing(Black)
リヤショック Assy
RearShockAssembly
YS-7B
O リング ( ブラック )
ORing(Black)
Y4-001
バンパー
Bumper
袋 #10 の内容
Bag#10Contents
このページで使用するパーツ
Partsusedonthispage
YS-7B
O リング ( ブラック )×4
ORing(Black)

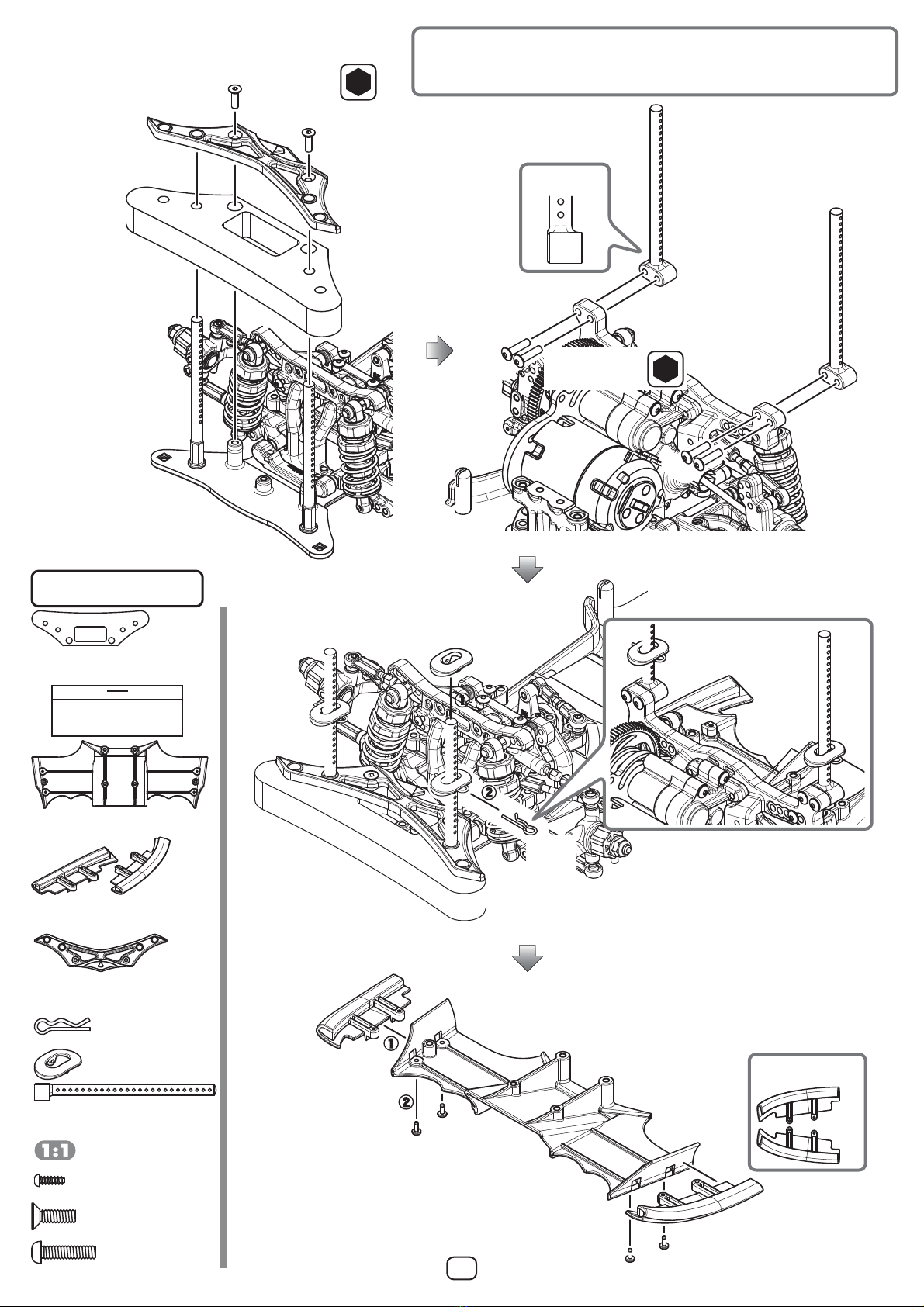

19. バンパー、ボディポストの取り付け
Bumper,BodyPostInstallation
ZC-F310
M3x10サラキャップ
FHSScrew 2.0
Y4-001
バンパーサポート
BumperSupport
Y4-001F
ウレタンバンパー
FoamBumper
ZC-BH312
M3x12ボタンヘッド
BHSScrew 2.0
Y4-016
リヤボディポスト
RearBodyPost
※向きに注意
Noteposition
Y4-016
リヤボディポスト×2
RearBodyPost
Y4-016
ボディマウント×4
BodyMount
RC-313S
フードピン×4
HoodPin
ボディマウントは使用するボディの高さに合わせて調整してください。
Adjustthepositionofthebodymountaccordingtothebodyused.
袋 #11 の内容
Bag#11Contents
このページで使用するパーツ
Partsusedonthispage
Y2-001RA
ディフューザー・大×1
DiffuserLarge
Y2-001RA
サイドパーツ L/R各 1
SidePartsL/REa1
Y4-001F
ウレタンバンパー×1
FoamBumper
ZC-TP25
M2x5 タッピングビス×4
BHTappingScrew
Y2-001RA
ディフューザー・大
DiffuserLarge
Y2-001RA
サイドパーツ L
SidePartsLeft
Y2-001RA
サイドパーツＲ
SidePartsRight
L
R
※向きに注意
Noteposition
ZC-TP25
M2x5 タッピングビス
BHTappingScrew
Y4-001
バンパーブレース ×1
BumperBrace
Y4-016
ボディマウント
BodyMount
ZC-F310
M3x10サラキャップ×2
FHSScrew
ZC-BH312
M3x12ボタンヘッド×4
BHSScrew
18
※ご注意ください。※
ボディにリヤの取付穴を開ける際はマーキング位置より 4.5 ㎜後方に開けてください。
※PleaseNote※
Whenmakingarearmountingholeinthebody,makeit4.5mmbehindthemarkingposition.
RC-313S
フードピン
HoodPin

21. 受信機、スピードコントローラーの取り付け
Receiver,ESCInstallation
19
20. ディフューザーの取り付け
DiffuserInstallation
袋 #12 の内容
Bag#12Contents
このページで使用するパーツ
Partsusedonthispage
袋 #11 の内容
Bag#11Contents
このページで使用するパーツ
Partsusedonthispage
ZC-F312
M3x12サラキャップ ×2
FHScrew
ディフューザーはお好みでお選びください。
Choosefromthreediffusertypes.
Y2-001RA
ディフューザー・小
Diffuser・Small
2.0
ZC-F312
M3x12サラキャップ
FHSScrew
Y2-001RA
ディフューザー・大
Diffuser・Large
ZC-203
両面テープ×1
Double-SidedTape
スピードコントローラーをアッパーデッキの下に搭載でき
ない場合は左右の空いている部分に取り付けてください。
Whenitcantbeinstalledinthelocationofthe
illustration,itsinstalledintheotherarea.
サイズに合わせて
カットします。
Cuttosize.
ZC-203
両面テープ
Double-SidedTape
受信機、スピードコントローラー（別途ご用意下さい。）
Receiverandspeedcontroller(Soldseparately.)

20
22. アッパーデッキ、バッテリーホルダーの取り付け
UpperDeck,BatteryHolderInstallation
袋 #12 の内容
Bag#12Contents
このページで使用するパーツ
Partsusedonthispage
Y2-301
アンテナマウント
×1
Antennamount
ZC-F38
M3x8サラキャップ×1
FHSScrew
Y2-003Z
アッパーデッキ
×1
UpperDeck
Y2-301
アンテナマウント
Antennamount
Y2-003Z
アッパーデッキ
UpperDeck
ZC-F38
M3x8サラキャップ
FHSScrew
2.0
ZR-200G
アンテナパイプ
AntennaTube
ZC-BH310
M3x10ボタンヘッド
BHSScrew
2.0
Y2-118L
バッテリーホルダー×2
BatteryHolder
ӱ
Ӳ
ӳ
Y2-118L
バッテリーホルダー
BatteryHolder
ショートサイズLi-Po バッテリー（別途ご用意下さい。）
ShortsizeLi-Pobattery(Soldseparately.)
ZR-200G
アンテナパイプ×1
AntennaTube
ZC-BH310
M3x10ボタンヘッド
BHSScrew
2.0
ZC-BH310
M3x10ボタンヘッド×4
BHSScrew
Y2-118L
バッテリーホルダー ( 標準サイズバッテリー用 )
BatteryHolder(Forstandardsizebattery)
