ZAPTEC Pro User manual
ZAPTEC Pro
BRUKERMANUAL
USER MANUAL
ANVÄNDARMANUAL
3
NO
Gratulerer med ditt kjøp
av ZAPTEC Pro!
Et unikt norsk ladesystem. Systemet virker på
alle strømnett, med alle typer ladbare biler.*
ZAPTEC Pro lar deg lade ditt kjøretøy på en trygg,
enkel og effektiv måte. Ladestasjonen deler den
WLOJMHQJHOLJHODGHVWU”PPHQPHOORPwHUHODGHVWDVMRQHU
Bruk din ZAPTEC Pro med ladebrikke eller gjennom
vår ZAPTEC-app for å godkjenne brukere i
installasjonen. Dette gir deg en oversikt over din
ladehistorikk i vår skytjeneste (ZAPTEC Portal).
Når du kjøper ZAPTEC Pro har du kjøpt en ladestas-
jon som regelmessig får programvare-
oppdateringer fra skytjenesten vår slik at din lader
alltid er oppdatert.
* Forutsatt at kjøretøyet støtter det aktuelle type strømnett.
Denne brukermanualen er bare for brukere av ladestasjonen. For informasjon om hvordan du
NRQvJXUHUHURJVHWWHURSSODGHUHQVHY§ULQVWDOODVMRQVPDQXDO’HQQ\HVWHYHUVMRQHQDYGHQQH
LQVWDOODVMRQVPDQXDOHQvQQHUGXS§zaptec.com/support.
9HUVMRQVQXPPHUIRUGHQQHEUXNHUPDQXDOHQvQQHVS§VLVWHVLGH
i
4
Innholdsfortegnelse
Sikkerhetsinstruksjoner 5
7HNQLVNHVSHVLvNDVMRQHU
ZAPTEC Pro 8
Statusindikatorer på ladestasjonen 8
Kabeltype for ZAPTEC Pro 9
Hvordan starte lading 9
Hvordan starte lading med autentisering 9
Hvordan avslutte lading 10
Koble ladebrikke til din bruker 10
Slik overvåker du ladestasjonen (ZAPTEC Portal) 10
Legge til brukere på installasjonen 10
Lås ladekabelen til ladestasjonene 11
Still lysstyrke for statusindikator 11
Les av feilkoder 11
Feilsøking 12
Kontroller sikringer inne i ladestasjonen 14
Oppbevaring og vedlikehold 14
Garanti 15
Støtte og reparasjon 15
5
NO
Sikkerhetsinstruksjoner

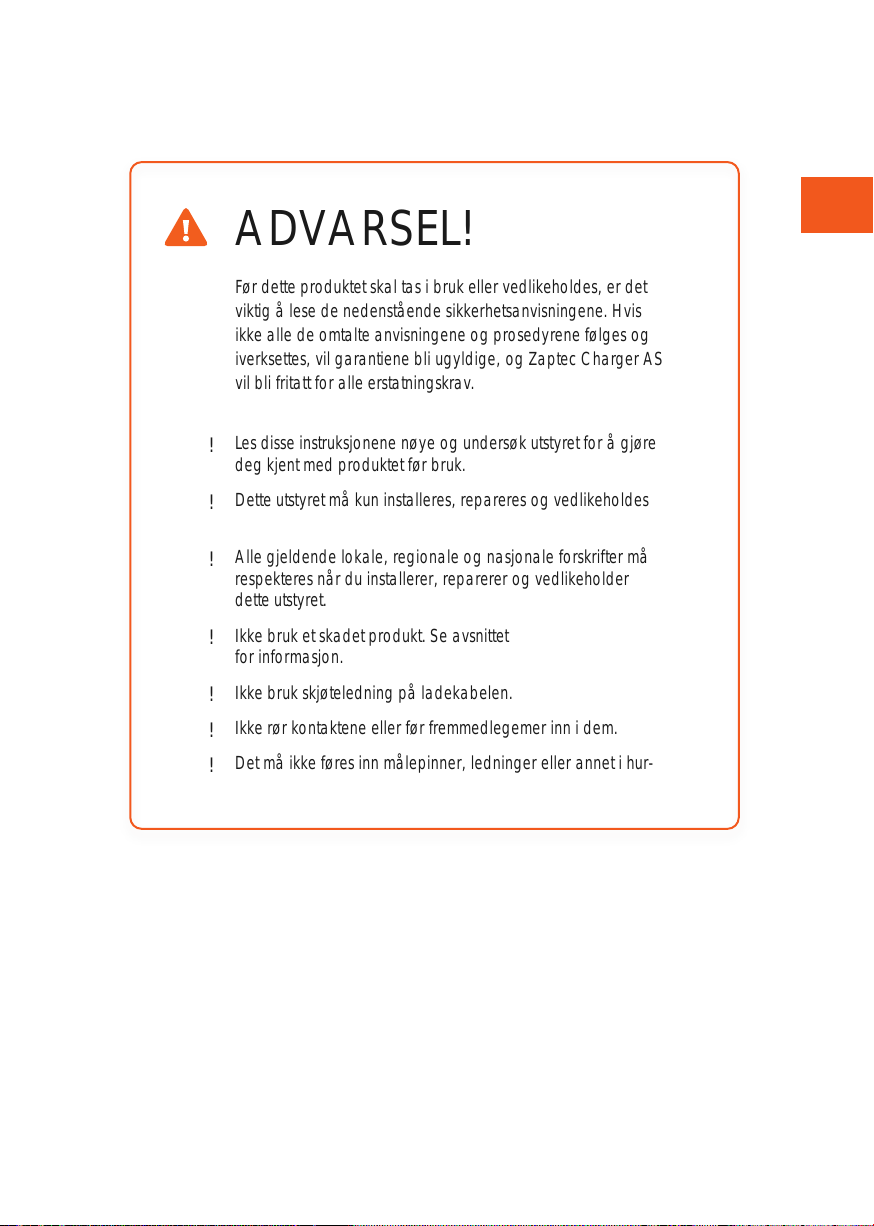

ADVARSEL!
Før dette produktet skal tas i bruk eller vedlikeholdes, er det
viktig å lese de nedenstående sikkerhetsanvisningene. Hvis
ikke alle de omtalte anvisningene og prosedyrene følges og
iverksettes, vil garantiene bli ugyldige, og Zaptec Charger AS
vil bli fritatt for alle erstatningskrav.
!Les disse instruksjonene nøye og undersøk utstyret for å gjøre
deg kjent med produktet før bruk.
!Dette utstyret må kun installeres, repareres og vedlikeholdes
!Alle gjeldende lokale, regionale og nasjonale forskrifter må
respekteres når du installerer, reparerer og vedlikeholder
dette utstyret.
!Ikke bruk et skadet produkt. Se avsnittet
for informasjon.
!Ikke bruk skjøteledning på ladekabelen.
!Ikke rør kontaktene eller før fremmedlegemer inn i dem.
!Det må ikke føres inn målepinner, ledninger eller annet i hur-
ZAPTEC Pro er en vekselstrøms vegg- eller
søylemontert ladestasjon i henhold til IEC
(96(PRGH
Mål og vekt
H: 392 mm. B: 258 mm, D: 112 mm
Vekt: ca. 5 kg (inkludert bakplate)
Installasjonskurs
0D[$IRUDQNREOHWVLNULQJS§
installasjonskurs
for ladestasjonene.
Koblingsboks
Kabeltverssnitt 2,5-10 mm2
Kabel diameter 10-20mm2
Installasjonsnett, Spenninger
TN, IT og TT
230VAC ±10%
400VAC ±10%
Maks strøm og ladeeffekt
N:YHG$IDVH
N:YHGIDVH$*MHOGHUNXQ71QHWW
:YHGVWDQGE\
Sikringer
Innebygget 3 x 40A sikringer type C
Ladekontakt
(&7\SH)HPDOHPHG
integrert selvlukkende lokk
Jordfeilvern
Innebygd RCD type B
Kalibrering og selvtest utføres før starten av hver
ladesyklus. RCD resettes automatisk ved å koble
fra ladekontakten.
eMeter
MID klasse A godkjent integrert eMeter.
Tyveribeskyttelse
Frontdekselet til ZAPTEC Pro kan kun åpnes
med et spesielt verktøy. Ladekabelen kan låses
permanent med ladestasjonen.
Fasebalansering
I et system med andre ZAPTEC Pro vil
ladestasjonen kunne styres til å velge fase eller
starte 3-fase lading.
Lastbalansering
Sammen med andre ZAPTEC Pro vil tilgjengelig
strøm i installasjonen fordeles mellom enhetene
automatisk.
Kommunikasjonsgrensesnitt og
Skykobling/nettverk
4G LTE-M1 (abonnement påkrevd)
:Lv*+],(((EJQNDQDO
1-11)
Powerline (PLC) – HomePlug Green PHY®, 10
0ELWV
Identifikasjon og konfigurasjon
Bluetooth Low Energy (BLE 4.1)
5),’1)&OHVHU0LIDUH&ODVVLF7\SH$
PLC til bil grensesnitt for framtidige tjenester
VRPGHvQHUWDY,62
Standarder og godkjenninger
CE samsvar i henhold til Radio Equipment
Directive
(8RJ52+6GLUHFWLYH
(8RJVDPVYDUPHG,(&7896’
RJ,(&
Temperaturområde
-30°C til +50°C
Beskyttelsesgrad
IP54, innendørs og utendørs bruk
IK10 støtbeskyttelse
8/9%EUDQQNODVVH
89EHVWDQGLJ
Elektrisk beskyttelse
Beskyttelsesklasse II (4kV AC og
N9LPSXOVLVRODVMRQ
Overspenningskategori III (4kV)
Integrasjonstjenester
Tredjeparts integreringsalternativer
$3,:HEKRRNV
2&33-
Meldingsabonnering
Tekniske spesifikasjoner
7
NO
*32A er tilgjengelig, men kan begrenses
av tilstanden til bilens batteri og eventuelle
temperaturøkninger i ladestasjonen.
Tekniske spesifikasjoner
8
ZAPTEC Pro
Statusindikatorer på ladestasjonen
Ladestasjonens status vises i statusindikatoren (Z), med disse forskjellige fargene:
Statusindikator (Z)
RFID sone
Strømuttak
,(&0RGH7\SH
Selvlukkende beskyttelsesdeksel
Åpne frontdeksel her
SmartKey
SmartKey Column
Farge Kontinuerlig Blinkende
GRØNN Klar
Lading Ferdig Autentisering OK
BLÅ Koblet til et kjøretøy og klar til
å lade Lader
RØD Feil (se avsnittet Feilsøking for
wHUHGHWDOMHU Autentisering mislyktes (se avsnittet Feilsøking for
wHUHGHWDOMHU
GUL Systemet starter opp
Venter på autentisering
Venter på ZAPTEC Portal
Kjøretøy lagt til kø
LILLA Firmware oppdateres
9
NO
Kabel
ZAPTEC Pro trenger en Type 2 ladekontakt for at du skal kunne lade.
Hvordan starte lading
1. Sjekk at statusindikatoren (Z) lyser grønt.
2. Fjern beskyttelsesdekselet for tilgang til strømuttaket.
3. Sett ladekontakten i strømuttaket til ZAPTEC Pro.
4. Sett ladekontakten i ditt kjøretøy.
5. Statusindikatoren blinker blått når ladingen har startet.
Ladestrøm kan variere avhengig av kapasiteten til installasjonen og antall aktive ladestasjoner.
i
Hvordan starte lading med autentisering
Lading med autentisering krever at du har registrert en bruker i ZAPTEC Portal og at brukeren din har
I§WWWLOJDQJL=$37(&3RUWDOWLOODGHVWDVMRQHQDQOHJJHWIUDLQVWDOODVMRQVHLHU/DGHEULNNHQHUNQ\WWHW
til din bruker.
For oppsett se avsnittet Koble Ladebrikke til din bruker. Anbefalt autentiseringsmetode er ladebrikke.
Starte lading med autentisering RFID-tag/ladekort:
1. Følg trinn 1-4 i Hvordan starte lading.
5. Statusindikatoren (Z) blinker nå gult, for å indikere at den venter på autentisering.
6. Hold ladebrikke inntil RFID-sone, se illustrasjon i avsnittet ZAPTEC Pro.
7. Statusindikatoren blinker grønt når autentiseringen er godkjent.
8. Statusindikatoren blinker blått når ladingen har startet.
Blinkende rød lys i statusindikator, se avsnitt for Feilsøking.
10
Starte lading med autentisering for automatisk betalingsløsning/operatør
1. %UXNHUP§Y¤UHRSSUHWWHWDNWLYHUWIRUJMHOGHQGH%HWDOLQJVO”VQLQJRSHUDW”U
2. )”OJDQYLVQLQJHQIUDJMHOGHQGH%HWDOLQJVO”VQLQJRSHUDW”UIRUDXWHQWLVHULQJRJVWDUWDYODGLQJ
Hvordan avslutte lading
1. For å avbryte ladeprosessen: Stopp ladingen som anbefalt i bilens brukerhåndbok.
2. Koble ladekontakten fra kjøretøyet.
3. Koble ladekontakten fra ladestasjonen.
4. Sett beskyttelsdekselet over ladestikket for å begrense eksponeringen for støv og regn.
Koble ladebrikke til din bruker
ZAPTEC Pro støtter de vanligste ladebrikker (Mifare Classic). Ved visuelt lesbar kode kan denne
legges inn i ZAPTEC Portal eller ved å scanne ladebrikken med ladestasjonen som beskrevet
QHGHQIRU%UXNHUSURvOHQGLQP§KDWLOJDQJWLOLQVWDOODVMRQHQGX”QVNHU§EUXNHGHWWHP§JM”UHVDY
DGPLQLQVWDOODVMRQVHLHUL=$37(&3RUWDO
1. /DVWQHG=$37(&DSSHQIUD$SS6WRUH*RRJOH3OD\
2. Registrer deg som bruker og logg inn i ZAPTEC-appen.
3. *§WLOPHQ\EUXNHUSURvORJOHJJWLOQ\WWODGHNRUWI”OJLQVWUXNVMRQHQHIUD=$37(&DSSHQ
Slik overvåker du ladestasjonen (ZAPTEC Portal)
I ZAPTEC Portal kan du logge inn for å se alle dine ladesesjoner og alle ladestasjoner du er
registrert for å bruke. Hvis du er eier av en installasjon, kan du overvåke all bruk, og du kan bruke
denne informasjonen til å dele strømkostnaden rettferdig. Installatøren eller eieren av installasjonen
må legge til deg som bruker av installasjonen for at du skal kunne se informasjonen.
Logg inn eller registrer deg som ny bruker på https://portal.zaptec.com
Legge til brukere på installasjonen
Installasjonseier kan legge til brukere av anlegget ved å gå inn på “tilgang”. Her kan nye brukere
legges til, inviteres og fjerne brukere av anlegget. Dette forutsetter at autentisering (brukerkontroll) er
aktivert på installasjonen.
11
NO
Lås ladekabelen til ladestasjonen
Ladekabelen kan låses permanent til ladestasjonen, aktiveres gjennom ZAPTEC-appen.
1. /RJJLQQS§=$37(&DSSHQODVWHVQHGIUD$SS6WRUH*RRJOH3OD\
2. Gå til innstillinger og velg ønsket ladestasjon.
3. Skriv in PIN kode for gjeldende ladestasjon og aktiver Lås kabel for denne ladestasjonen.
Denne funksjonen er for tiden bare tilgjengelig i Android-versjonen av ZAPTEC-appen.
Still lysstyrke for statusindikator
•Logg inn på ZAPTEC-appen.
•Klikk på tannhjulet oppe i høyre hjørne på forsiden av appen
•Velg ladestasjonen du vil endre innstillinger på
•Skriv inn PIN-koden til ladestasjonen
•Lysstyrken kan justeres ved å skyve på knappen under «Lysstyrke for statusindikator»
Les av feilkoder
•Logg inn på ZAPTEC-app.
•Klikk på tannhjulet oppe i høyre hjørne på forsiden av appen
•Velg ladestasjonen du vil lese ut feilkode fra
•Når appen har koblet til ladestasjonen vil et rødt felt vises hvis laderen har aktive feilkoder. Trykk
på dette feltet for å vise detaljer om de aktive feilkodene.
12
Feilsøking
9DUVOHUIHLOPHOGLQJHUYLVHVL=$37(&3RUWDO=$37(&$SS
Problem Løsning
Kan ikke logge på ZAPTEC
Portal Gjenopprett passord ved å klikke «Glemt Passord»
Kan ikke lage installasjon i
ZAPTEC Portal Kontakt ZAPTEC Support for å få tilgang til å opprette installasjoner.
Ladestasjon er ikke på nett,
4G-installasjon •Tilse at ladestasjon ikke blir dekket av objekter.
•Test dekning på installasjonsområdet med egen mobil. For
nøyaktig måling må det brukes mobil med Telenor SIM.
Ladestasjonen er ikke på nett,
PLC-installasjon •Sjekk nettverksoppsettet på ruter eller modem.
•Kontroller at internett fungerer ved å koble datamaskinen direkte
til router eller modem
•,NNHNRQvJXUHUW
•Kontroller at PLC-modul er installert i henhold til koblingsskjemaet
og på samme L1 og N som ladestasjonen(e)
Ladestasjonen er ikke på nett,
:L)LLQVWDOODVMRQ •Sjekk nettverksoppsettet på ruter eller modem.
•Kontroller at internett fungerer ved å koble datamaskinen direkte
til router eller modem
•6NUXDYDQGUHHQKHWHUVRPHUNREOHWWLO:L)LVRPNDQIRUVLQNH
brebåndshastighet
•.RQWUROOHUDW66,’RJSDVVRUGWLO:L)LHUULNWLJ
•)RUVLNUHGHJRPDW*+]HUDNWLYHUWVOLNDW=$37(&3URI§U
nett. Se Installasjonskrav side 11.
•Angi SSID og passord manuelt ved å velge Annet i nettverkslisten.
Ladingen starter ikke 6MHNNDWEUXNHUSURvOHQKDUWLOJDQJWLO§ODGHS§ODGHVWDVMRQHQ
Ikke strøm på ladestasjon •Følg instruksjonene i seksjon «Kontroller sikringen i ladestasjonen»
•Sjekk hovedsikringen i installasjonen
13
NO
Serienummer
HNV=35
Hvis ladestasjonen har blitt koblet fra strømnettet tar det 2-3 minutter før ladestasjonen starter
opp igjen.
i
Problem Løsning
Kan ikke logge på ZAPTEC
Portal Gjenopprett passord ved å klikke «Glemt Passord»
Kan ikke lage installasjon i
ZAPTEC Portal Kontakt ZAPTEC Support for å få tilgang til å opprette installasjoner.
Ladestasjon er ikke på nett,
4G-installasjon •Tilse at ladestasjon ikke blir dekket av objekter.
•Test dekning på installasjonsområdet med egen mobil. For
nøyaktig måling må det brukes mobil med Telenor SIM.
Ladestasjonen er ikke på nett,
PLC-installasjon •Sjekk nettverksoppsettet på ruter eller modem.
•Kontroller at internett fungerer ved å koble datamaskinen direkte
til router eller modem
•,NNHNRQvJXUHUW
•Kontroller at PLC-modul er installert i henhold til koblingsskjemaet
og på samme L1 og N som ladestasjonen(e)
Ladestasjonen er ikke på nett,
:L)LLQVWDOODVMRQ •Sjekk nettverksoppsettet på ruter eller modem.
•Kontroller at internett fungerer ved å koble datamaskinen direkte
til router eller modem
•6NUXDYDQGUHHQKHWHUVRPHUNREOHWWLO:L)LVRPNDQIRUVLQNH
brebåndshastighet
•.RQWUROOHUDW66,’RJSDVVRUGWLO:L)LHUULNWLJ
•)RUVLNUHGHJRPDW*+]HUDNWLYHUWVOLNDW=$37(&3URI§U
nett. Se Installasjonskrav side 11.
•Angi SSID og passord manuelt ved å velge Annet i nettverkslisten.
Ladingen starter ikke 6MHNNDWEUXNHUSURvOHQKDUWLOJDQJWLO§ODGHS§ODGHVWDVMRQHQ
Ikke strøm på ladestasjon •Følg instruksjonene i seksjon «Kontroller sikringen i ladestasjonen»
•Sjekk hovedsikringen i installasjonen
Farge Betydning
INGEN LYS Ladestasjonen har ikke blitt aktivert i ZAPTEC Portal, ikke blitt strømsatt fra
strømkretsen, feilkobling eller at det er en produktfeil. Kontroller forankobletvern i
fordelingsskapet.
LILLA Oppdateres ikke under lading.
GRØNN •Kontroller at ladekabelen sitter ordentlig i ladestasjonen.
•.RQWUROOHURPELOHQHUNRQvJXUHUWWLO§VWDUWHODGLQJHQXPLGGHOEDUW
BLÅ •Kommunikasjon pågår mellom ladestasjon og kjøretøy.
•.RQWUROOHURPELOHQHUNRQvJXUHUWWLO§VWDUWHODGLQJHQXPLGGHOEDUW
RØD Blinkende rødt lys
•$XWHQWLVHULQJPLVO\NWHVNRQWUROOHUDW5),’EULNNHQODGHNRUWHWHUNREOHWWLO
EUXNHUSURvOHQGLQ
•Autentisering mislyktes – kontroller i ZAPTEC Portal at din bruker har tilgang til å
ODGHS§JMHOGHQGHODGHVWDVMRQRJHOOHULQVWDOODVMRQ
Kontinuerlig rødt lys
•Koble fra ladekabelen. Hvis statusindikatoren lyser grønt, kan du koble til
ladekabelen igjen. Hvis ladingen ikke starter og indikatoren lyser rødt igjen,
indikerer det at det kan være ladefeil på ladekabelen eller bilen.
•Hvis statusindikatorlampen ikke blir grønn etter at ladekabelen er koblet fra,
må du kontrollere sikringene som beskrevet i kapittelet «Kontrollere sikringene i
ladestasjonen».
•$XWHQWLVHULQJPLVO\NWHVNRQWUROOHUDW5),’EULNNHQODGHNRUWHWHUNREOHWWLO
EUXNHUSURvOHQGLQ
14
Kontroller sikringer inne i ladestasjonen
1. Fjern frontdekselet ved hjelp av spesialverktøyet (SmartKey) som fulgte med ladestasjonen, og
trekk av frontdekselet.
2. Kontroller at sikringene i sikringsvinduet ikke er gått (alle skal vende oppover).
3. Hvis noen av sikringene er gått, fjern sikringsdekselet og vipp sikringene oppover igjen. Monter
sikringsdekselet som i trinn 2, og fest frontdekselet på igjen.
* Er ladestasjonen montert på en ZapCharger Column bruk SmartKey Column (levert med ladesøylen) for å
åpne ladestasjonen.
1 2 3
Oppbevaring og vedlikehold
Produktet skal oppbevares i et tørt rom med stabil temperatur. Beskyttelsesdekselet skal alltid være
på hvis produktet ikke er i bruk.
Følgende periodiske vedlikehold anbefales:
•Tørk av ladestasjonen med en fuktig klut.
•Kontroller at ladekontakten er fri for fremmedlegemer.
•Kontroller at ladestasjonen ikke har noen eksterne fysiske skader.
)RUDOOHRIIHQWOLJWLOJMHQJHOLJHLQVWDOODVMRQHUHUGHWQ”GYHQGLJPHGHQ§UOLJSHULRGLVNYHULvVHULQJDY
NYDOLvVHUWSHUVRQHOOLVDPVYDUPHGQRUVNHORYHURJIRUVNULIWHU5HI1(.
15
NO
Garanti
Vi garanterer at enheten er fri for feil i materialer og er i tråd med det som er angitt i lover og
forskrifter om forbrukervern i det landet der produktet er kjøpt, eller der forbrukeren bor. Det er mer
informasjon om rettighetene som gis av forbrukervernlovene på zaptec.com/privacy.
Støtte og reparasjon
Hvis det oppdages et problem, vennligst se delen FeilsøkingI”UGXNRQWDNWHUGLQIRUKDQGOHU
installatør.
=DSWHF&KDUJHU$6LQQKHQWHUGDWDIUDSURGXNWHWYLDQHWWYHUNHW’XvQQHUPHULQIRUPDVMRQRPY§UH
UHWQLQJVOLQMHUIRUSHUVRQYHUQS§zaptec.com/privacy.
i
17
EN
Congratulationsonyourpurchase
ofa ZAPTECPro!
A Norwegian charging system. The system is
compatible with all power grids and with all types of
rechargeable vehicles.*
ZAPTEC Pro enables you to charge your vehicle safely,
VLPSO\DQGHIvFLHQWO\7KHFKDUJLQJVWDWLRQGLVWULEXWHVWKH
available charging current between a number of charging
stations.
8VH\RXU=$37(&3URZLWKDFKDUJLQJSDVVRUWKURXJKRXU
ZAPTEC app to approve users in the installation. This will
provide you with an overview of your charging history via
our cloud-based service (ZAPTEC Portal).
:KHQ\RXSXUFKDVH=$37(&3UR\RXKDYHSXUFKDVHGD
charging station which regularly receives software
updates from our cloud-based service to ensure that your
charger is always updated.
* Provided that the vehicle supports the type of power grid
concerned.
This user manual is intended for users of the charging station only. For information on how to
FRQvJXUHDQGVHWXSWKHFKDUJHUVHHRXULQVWDOODWLRQPDQXDO<RXZLOOvQGWKHODWHVWYHUVLRQRIWKLV
LQVWDOODWLRQPDQXDODW]DSWHFFRPVXSSRUW
The version number for this user manual is shown on the last page.
i
18
Table of Contents
Safety Instructions 19
7HFKQLFDO6SHFLvFDWLRQV
ZAPTEC Pro 22
Status Indicators on the Charging Station 22
Cable type for ZAPTEC Pro 23
How to Start Charging 23
How to Start Charging with Authentication 23
How to Stop Charging 24
&RQQHFWLQJD&KDUJLQJ3DVVWR\RXU8VHU
How to Monitor the Charging Station (ZAPTEC Portal) 24
$GGLQJ8VHUVWRWKH,QVWDOODWLRQ
Locking the Charging Cable for the Charging Stations 25
Set Lighting Strength for the Status Indicator 25
Reading Error Codes 25
7URXEOHVKRRWLQJ
Checking the Fuses in the Charging Station 28
Storage and Maintenance 28
:DUUDQW\
Support and Repairs 29
19
EN

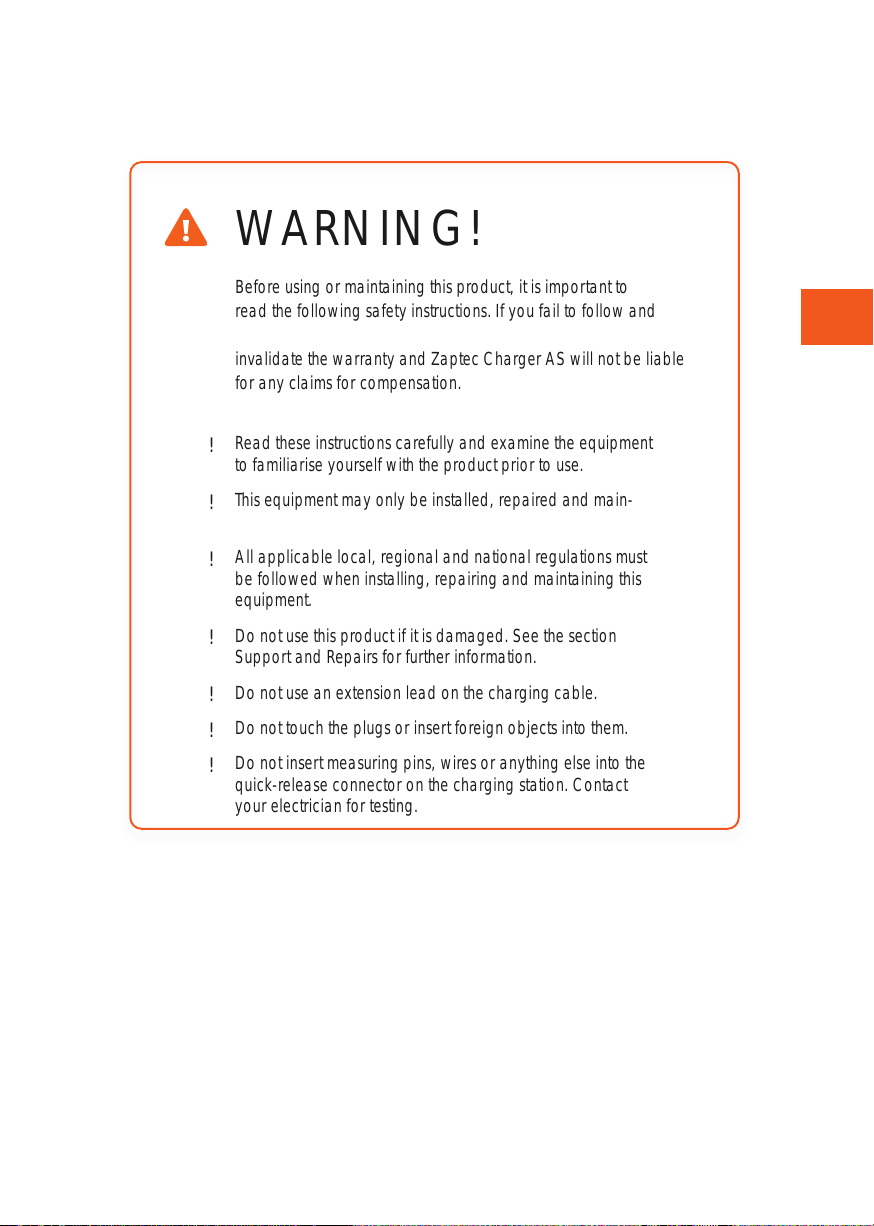

Safety Instructions
WARNING!
Before using or maintaining this product, it is important to
read the following safety instructions. If you fail to follow and
invalidate the warranty and Zaptec Charger AS will not be liable
for any claims for compensation.
!Read these instructions carefully and examine the equipment
to familiarise yourself with the product prior to use.
!This equipment may only be installed, repaired and main-
!All applicable local, regional and national regulations must
be followed when installing, repairing and maintaining this
equipment.
!Do not use this product if it is damaged. See the section
Support and Repairs for further information.
!Do not use an extension lead on the charging cable.
!Do not touch the plugs or insert foreign objects into them.
!Do not insert measuring pins, wires or anything else into the
quick-release connector on the charging station. Contact
your electrician for testing.
20
ZAPTEC Pro is an alternating current wall
or column-mounted charging station in
DFFRUGDQFHZLWK,(&(96(PRGH
Dimensions and weight
+PP:PP’PP
:HLJKWDSSUR[NJLQFOXGLQJEDFNSODWH
Installation circuit
0D[$VHULDOIXVHRQLQVWDOODWLRQFLUFXLW
for charging stations.
Junction box
Cable cross section 2.5–10 mm2
Cable diameter 10–20mm2
Installation network, Voltages
TN, IT and TT
230VAC ±10%
400VAC ±10%
Max. power and charging output
N:DW$SKDVH
N:DW$SKDVHDSSOLFDEOHWR71
networks only)
:DWVWDQGE\
Fuses
Built-in 3 x 40A fuses type C
Charging point
(&7\SH)HPDOHZLWK
integrated self-closing cover
Earth fault protection
Built-in type B RCD
Calibration and a self-test are carried out
before the start of every charging cycle. RCD
can be automatically reset by disconnecting
from the charging connector.
eMeter
MID class A-approved, integrated eMeter.
Theft protection
The front cover of the ZAPTEC Pro can only be
opened using a special tool. The charging cable
can be locked permanently to the charging
station.
Phase balancing
In a system with other ZAPTEC Pro charging
stations, it will be possible to manage this
charging station so that it can select a phase or
start 3-phase charging.
Load balancing
Together with other ZAPTEC Pro charging
stations, available power in the installation
will be distributed automatically between the
devices.
Communication interface and Cloud
connection/network
4GLTE-M1(subscriptionrequired)
:L)L*+],(((EJQFKDQQHOV
Powerline(PLC)–HomePlugGreenPHY®,10
0ELWV
Identification and configuration
Bluetooth Low Energy (BLE 4.1)
5),’1)&UHDGHU0LIDUH&ODVVLF7\SH$
PLC for vehicle interface for future services as
GHvQHGE\,62
Standards and approvals
CE compliance in accordance with the Radio
Equipment Directive
(8DQG52+6’LUHFWLYH
(8DQGFRPSOLDQFHZLWK,(&789
6’DQG,(&
Temperature range
–30°C to +50°C
Degree of protection
IP54, indoor and outdoor use
IK10 impact protection
8/9%wDPPDELOLW\UDWLQJ
89UHVLVWDQW
Technical Specifications
Other manuals for Pro
6
Table of contents
Languages:
Other ZAPTEC Automobile Accessories manuals
ZAPTEC
ZAPTEC Go User manual
ZAPTEC
ZAPTEC ZapCharger Portable C1 User manual
ZAPTEC
ZAPTEC Pro User manual
ZAPTEC
ZAPTEC Pro User manual
ZAPTEC
ZAPTEC Pro User manual
ZAPTEC
ZAPTEC Go User manual
ZAPTEC
ZAPTEC Go User manual
ZAPTEC
ZAPTEC Go User manual
ZAPTEC
ZAPTEC Go User manual
ZAPTEC
ZAPTEC Column Standard User manual
Popular Automobile Accessories manuals by other brands
Metra Electronics
Metra Electronics 99-8216 installation instructions
Bundutec
Bundutec BunduTop manual
Wilson Electronics
Wilson Electronics Weboost AM100-PRO user manual
ikross
ikross IKBT15 user manual
Motec
Motec MB1405-Quad Installation and operating instructions
McGard
McGard Wheel Lock installation instructions
