ZAPTEC Pro User manual

ZAPTEC Pro
INSTALLASJONSMANUAL
INSTALLATION MANUAL
INSTALLATIONSMANUAL

2

3
NO
Installasjonsmanualen inneholder nødvendig informasjon
for sikker installasjon og kontroll av ladestasjonen.
ZAPTEC anbefaler at alle som installerer våre produkter deltar på
opplæringskurs for ZAPTEC ladesystemer
Installatøren/servicepartneren er alltid første kontaktpunkt for
support. Du nner kontaktinformasjon for ZAPTECs tekniske støtte
på www.zaptec.com.
Brukermanual er inkludert i boksen med ZAPTEC Pro.
Den siste versjonen nner du på zaptec.com/support.
Versjonsnummeret for manualen nner du på siste side.
i
Installasjonsmanual for ZAPTEC Pro
Installasjonsmanualen inneholder
1. Sikkerhetsanvisninger 4
2. Beskrivelse av ZAPTEC Pro-systemet 5
3. Tekniske spesifikasjoner for ZAPTEC Pro 6
4. Installasjon 7
5. Feilsøking 17
6. Oppbevaring og vedlikehold 19
7. Garanti 19
8. Støtte og reparasjon 19

4

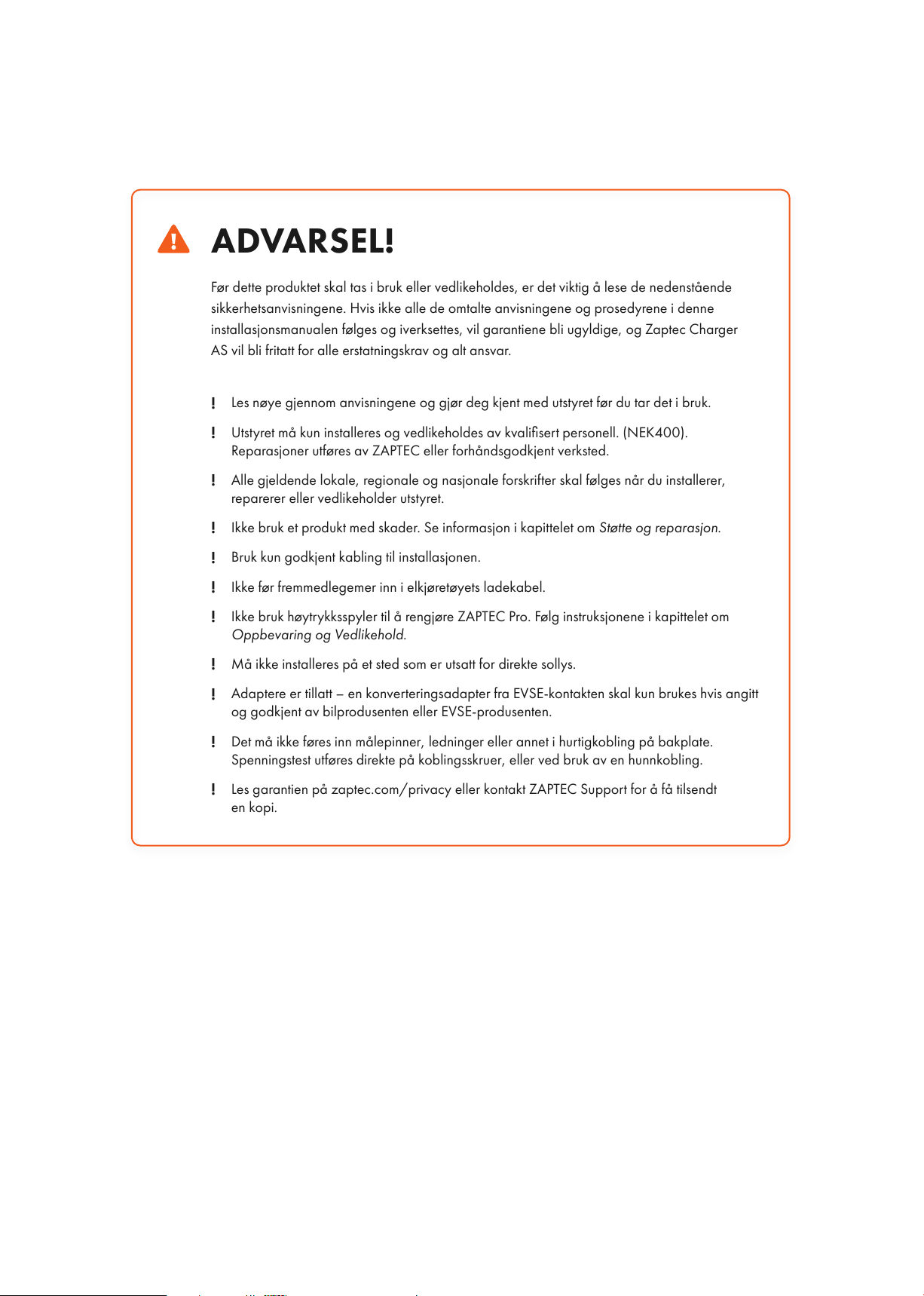

1. Sikkerhetsanvisninger
ADVARSEL!
Før dette produktet skal tas i bruk eller vedlikeholdes, er det viktig å lese de nedenstående
sikkerhetsanvisningene. Hvis ikke alle de omtalte anvisningene og prosedyrene i denne
installasjonsmanualen følges og iverksettes, vil garantiene bli ugyldige, og Zaptec Charger
AS vil bli fritatt for alle erstatningskrav og alt ansvar.
!Les nøye gjennom anvisningene og gjør deg kjent med utstyret før du tar det i bruk.
!Utstyret må kun installeres og vedlikeholdes av kvalisert personell. (NEK400).
Reparasjoner utføres av ZAPTEC eller forhåndsgodkjent verksted.
!Alle gjeldende lokale, regionale og nasjonale forskrifter skal følges når du installerer,
reparerer eller vedlikeholder utstyret.
!Ikke bruk et produkt med skader. Se informasjon i kapittelet om Støtte og reparasjon.
!Bruk kun godkjent kabling til installasjonen.
!Ikke før fremmedlegemer inn i elkjøretøyets ladekabel.
!Ikke bruk høytrykksspyler til å rengjøre ZAPTEC Pro. Følg instruksjonene i kapittelet om
Oppbevaring og Vedlikehold.
!Må ikke installeres på et sted som er utsatt for direkte sollys.
!Adaptere er tillatt – en konverteringsadapter fra EVSE-kontakten skal kun brukes hvis angitt
og godkjent av bilprodusenten eller EVSE-produsenten.
!Det må ikke føres inn målepinner, ledninger eller annet i hurtigkobling på bakplate.
Spenningstest utføres direkte på koblingsskruer, eller ved bruk av en hunnkobling.
!Les garantien på zaptec.com/privacy eller kontakt ZAPTEC Support for å få tilsendt
en kopi.

5
NO
2. Beskrivelse av ZAPTEC Pro-systemet

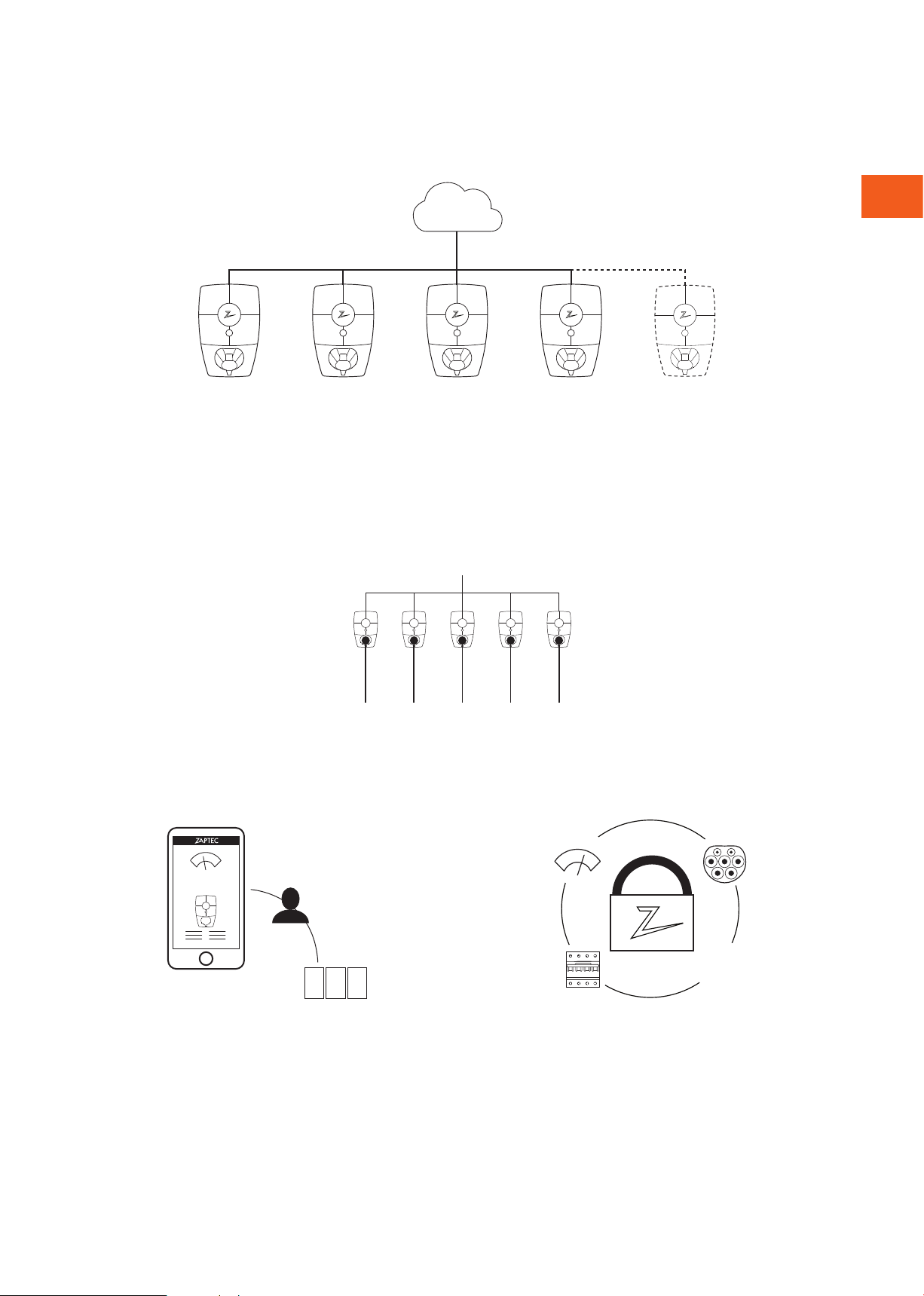

Bruk all tilgjengelig kapasitet
Strømmen deles dynamisk på tvers av alle ladestasjonene.
Gjør det mulig å lade over 100 elektriske biler på 1 dag,
på en enkelt 63A* sikring. Lad med opptil 22kW på alle
ladestasjonene.
Unike skaleringsmuligheter med en enkelt kurs
og strømkabel
Kommunikasjonen mellom ladestasjonene og skyløsningen
går gjennom samme strømkabel. Denne delte infrastrukturen
gjør det mulig å starte med få ladestasjoner og utvide når
behovet øker. Skalering av en eksisterende installasjon
krever derfor ingen ekstra arbeid eller investeringer i
sikringsskapet.
Rettferdig bruk gjennom RFID eller ZAPTEC App
En innebygget strømmåler gir nøyaktig forbruk,og en plass i
felles garasje eller parkeringsplass kan tildeles. Hver bruker
betaler kun for sitt eget forbruk.
*Ved 3-fas, TN tilkoblingstid 24 timer og gjennomsnittlig ladeforbruk.
Sikkerhet i henhold til høyeste standard
Type 2 kontakt som tåler høye belastninger over
tid, integrerte sikringer, elektronisk jordfeilvern og
temperatursensorer er bygget inn i ladestasjonen. Dette gir
sikkerhet for både brukeren og strømnettet.
Fremtidsrettet og intelligent ladeløsning
Kombinerer kraftelektronikk, innebygd programvare som
kjører på ladestasjonen og en skyløsning for kongurasjon,
overvåkning og avanserte algoritmer. Løsningen er
fremtidssikker med programvareoppdateringer fra
skyløsningen til ladestasjonen.
4G 4G 4G 4G
4G
kW
kr
199 kWh
2 3 3
4
4G

6
ZAPTEC Pro er en vekselstrøms vegg- eller søylemontert
ladestasjon i henhold til IEC 61851-1, EVSE mode 3.

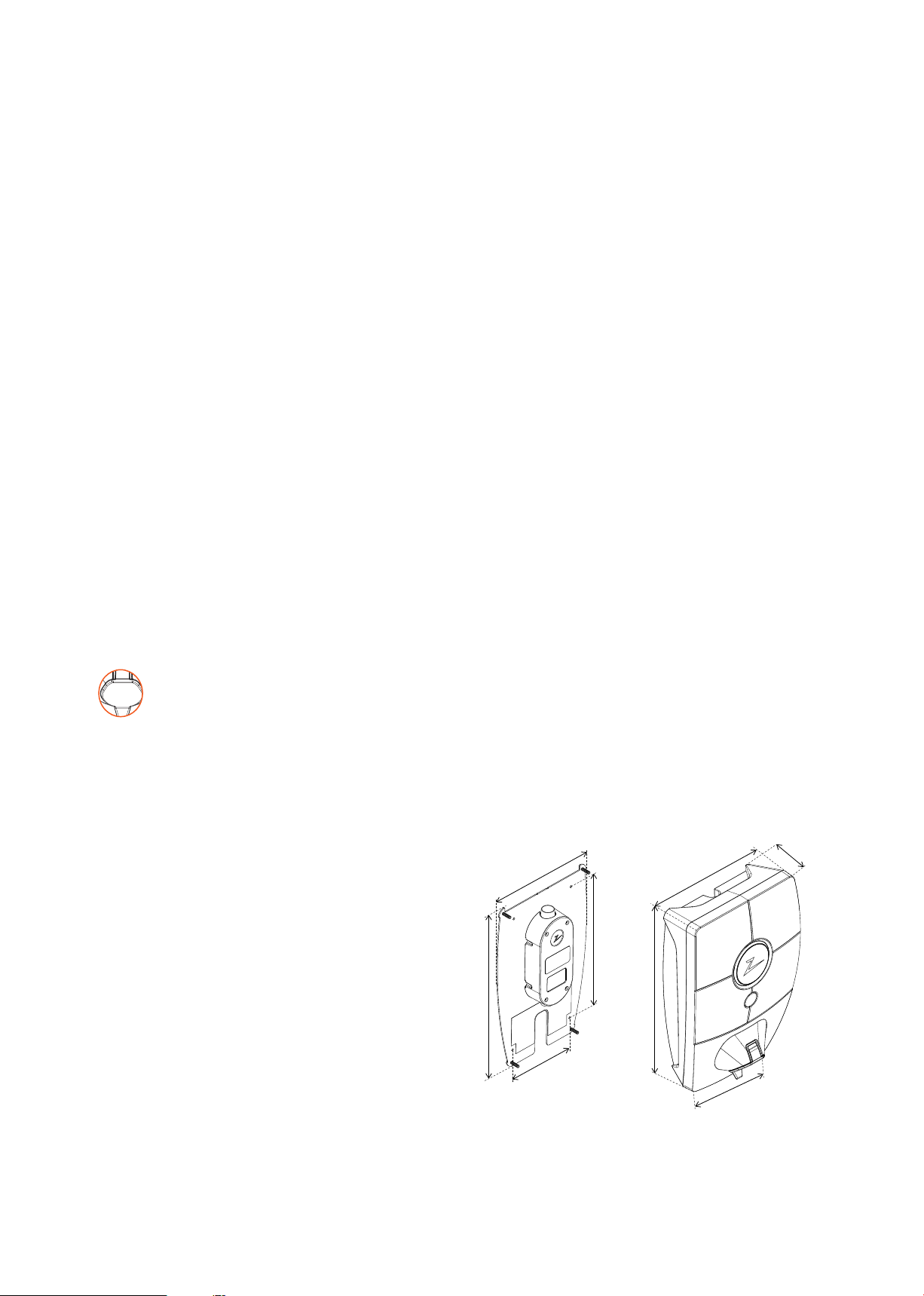

Mål og vekt
H: 392 mm. B: 258 mm, D: 112 mm
Vekt: ca. 5 kg (inkludert bakplate)
Installasjonskurs
Max 63A forankoblet sikring på installasjonskurs
for ladestasjonene.
Koblingsboks
Kabeltverssnitt 2,5-10 mm2
Kabel diameter 10-20mm2
Installasjonsnett, Spenninger
TN, IT og TT
230VAC ±10%
400VAC ±10%
Maks strøm og ladeeffekt
7,36kW* ved 32A 1-fase
22kW* ved 3-fase 32A (Gjelder kun TN nett)
5W ved standby
Sikringer
Innebygget 3 x 40A sikringer type C
Ladekontakt
EC 62196-2 Type 2 Female med integrert
selvlukkende lokk
Jordfeilvern
Innebygd RCD type B
Kalibrering og selvtest utføres før starten av hver ladesyklus.
RCD resettes automatisk ved å koble fra ladekontakten.
eMeter
MID klasse A godkjent integrert eMeter.
Tyveribeskyttelse
Frontdekselet til ZAPTEC Pro kan kun åpnes med et
spesielt verktøy. Ladekabelen kan låses permanent med
ladestasjonen.
Fasebalansering
I et system med andre ZAPTEC Pro vil ladestasjonen kunne
styres til å velge fase eller starte 3-fase lading.
Lastbalansering
Sammen med andre ZAPTEC Pro vil tilgjengelig strøm i
installasjonen fordeles mellom enhetene automatisk.
Kommunikasjonsgrensesnitt og Skykobling/nettverk
4G LTE-M1 (abonnement påkrevd)
Wi 2.4 GHz, IEEE 802.11 b/g/n (kanal 1-11)
Powerline (PLC) – HomePlug Green PHY®, 10 Mbit/s
Identifikasjon og konfigurasjon
Bluetooth Low Energy (BLE 4.1)
RFID/NFC leser - Mifare Classic, Type A
PLC til bil grensesnitt for framtidige tjenester
som denert av ISO15118
Standarder og godkjenninger
CE samsvar i henhold til Radio Equipment Directive
2014/53/EU og ROHS directive 2011/65/EU, og
samsvar med IEC 61851-1 (TUV SÜD) og IEC 61851-22
Temperaturområde
-30°C til +50°C
Beskyttelsesgrad
IP54, innendørs og utendørs bruk
IK10 støtbeskyttelse
UL94 5VB brannklasse
UV bestandig
Elektrisk beskyttelse
Beskyttelsesklasse II (4kV AC og
6kV impuls, isolasjon)
Overspenningskategori III (4kV)
Integrasjonstjenester
Tredjeparts integreringsalternativer
(API, Webhooks)
OCPP 1.6-J
Meldingsabonnering
*32A er tilgjengelig, men kan begrenses av tilstanden
til bilens batteri og eventuelle temperaturøkninger i
ladestasjonen.
214.5
123.1
391.7
258.2
348.1
280
218.5
140
3. Tekniske spesifikasjoner

7
NO
4. Installasjon
Forberede installasjonen i ZAPTEC Portal
Kun ZAPTEC-installatører/-servicepartnere kan legge til installasjoner i ZAPTEC Portal
skyløsningen. Nye installatører/servicepartnere må kontakte ZAPTECs tekniske støtte,
[email protected] for å få lagt til servicetillatelse i brukerprolen sin. Da vil de kunne
legge til nye installasjoner.

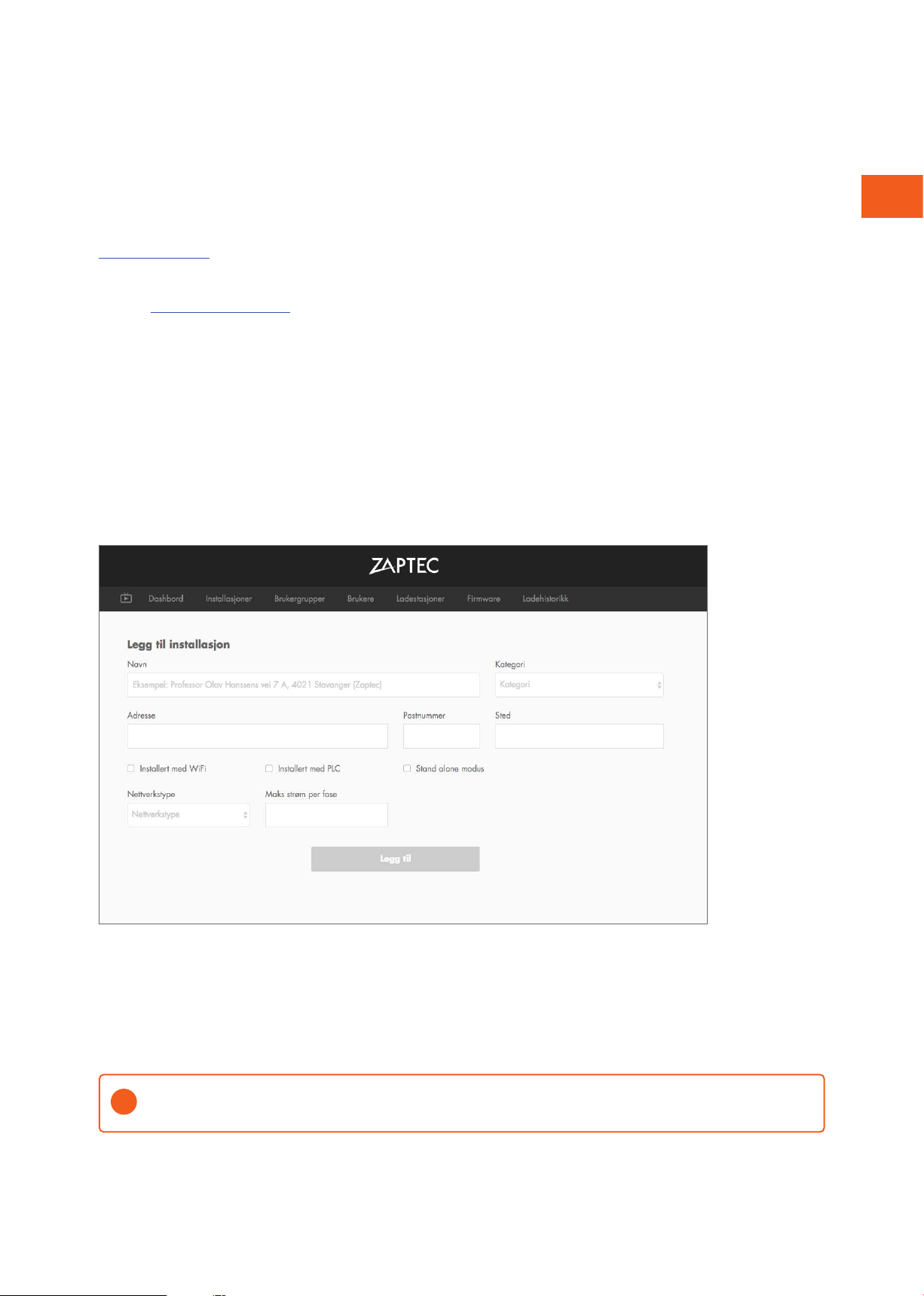

Logg på https://portal.zaptec.com. Hvis du vil legge til en ny ZAPTEC Portal installasjon,
går du til Installasjoner, Legg til installasjon og fyller ut skjemaet som vist under:
•Navn: Gi installasjonen et navn.
•Adresse: Adressen til installasjonens fysiske plassering.
•Kategori: Velg installasjonskategori i rullegardinlisten.
•Nettverkstype: Velg riktig strømnett for ladesystemets plassering.
•Vern for ladeanlegg: Den maksimale strømmengden installasjonen kan
bruke til lading. Dette kan være et digitalt budsjett eller verdien av det fysiske
overbelastningsvernet eller effektbryteren. Hvis ladestasjonene plasseres på en egen
krets, angis maksimal strøm per fase vanligvis til ytelsen for kretsbryteren.
Legge til ladekurser i installasjonen
•Etter installasjonen er opprettet, trykk på fanen «kurser»
•Trykk på «legg til kurs»
•Skriv inn kursfortegnelsen som står i sikringsskapet
•Angi verdien [A] på overbelastningsvernet
Ladestasjonene som henter strøm fra denne ladekursen kan gi lading opptil ladekursens verdi. Det kan derfor
være en fordel å ikke gå på full belastning.
i

8
Legge til ladestasjoner i installasjonen
Etter at du har opprettet installasjonen i ZAPTEC Portal, oppretter du kurser i henhold til
den elektriske installasjonen på stedet. Ladestasjonene legges så til på tilhørende kurser.

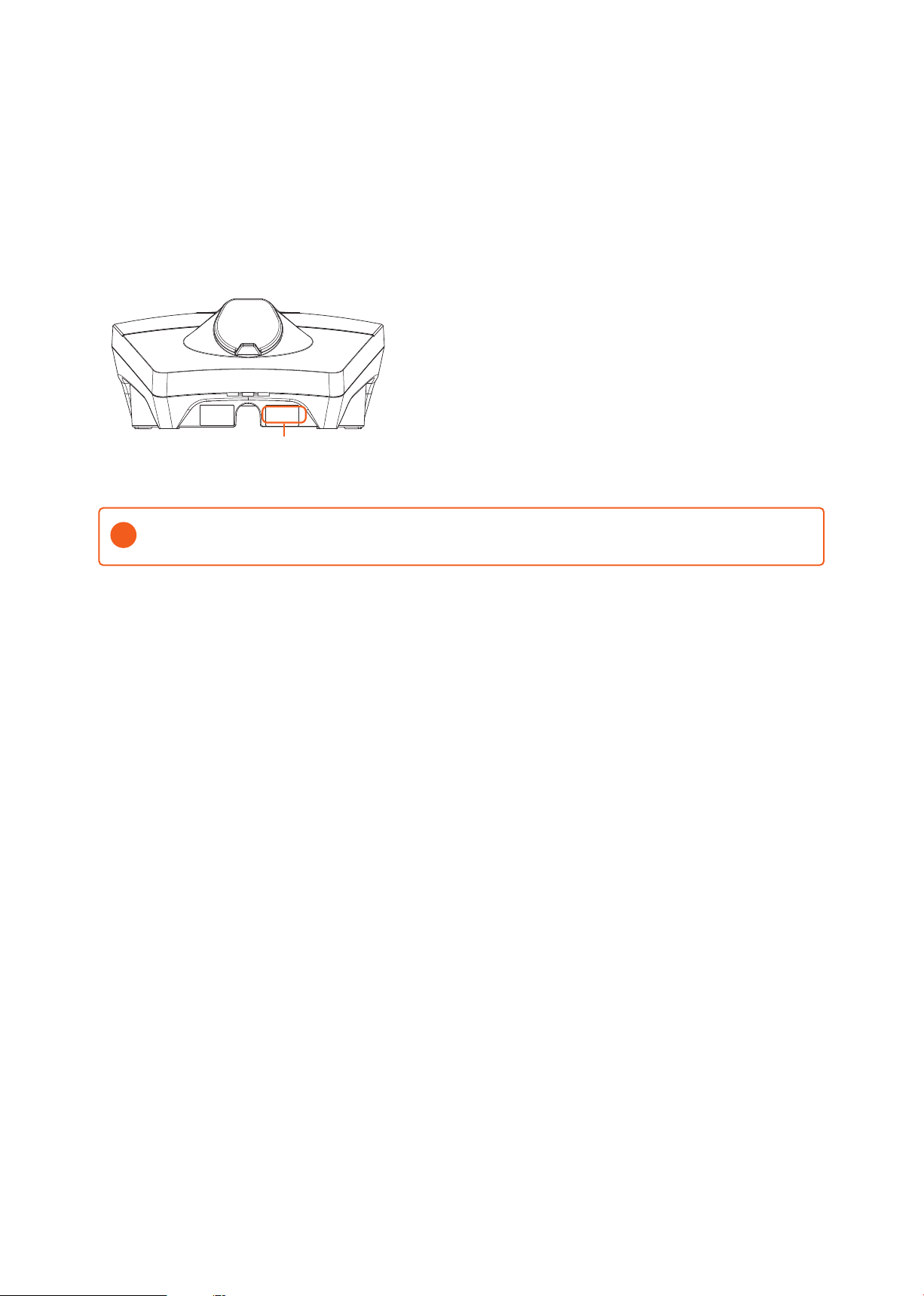

Fyll ut serienummeret (ZPRxxxxxx) og navnet på hver ladestasjon. Navnet bør være
ladestasjonens eier, leilighetsnummer, parkeringsplassnummer eller annen fysisk
identikasjon for den eksakte plasseringen av ladestasjonen. Serienummerets plassering
vises i illustrasjonen. Ladestasjoner skal lyse grønt når de er på nett.
Serienummer
eks. ZPR123456
Installasjonen i ZAPTEC Portal må representere den fysiske installasjonen på stedet. ZAPTEC Portal installasjonen
er en virtuell installasjon for å balansere last- og fasealgoritmer i ladesystemet.
i

9
NO
ZAPTEC Pro
Dept. Technical reference Created by Approved by
Document type Document status
Title DWG No.
Rev. Date of issue Sheet
01.08.2017
1/1
ZCS_Sealing_Cone_8mm_v1
Fredrik Ostrem

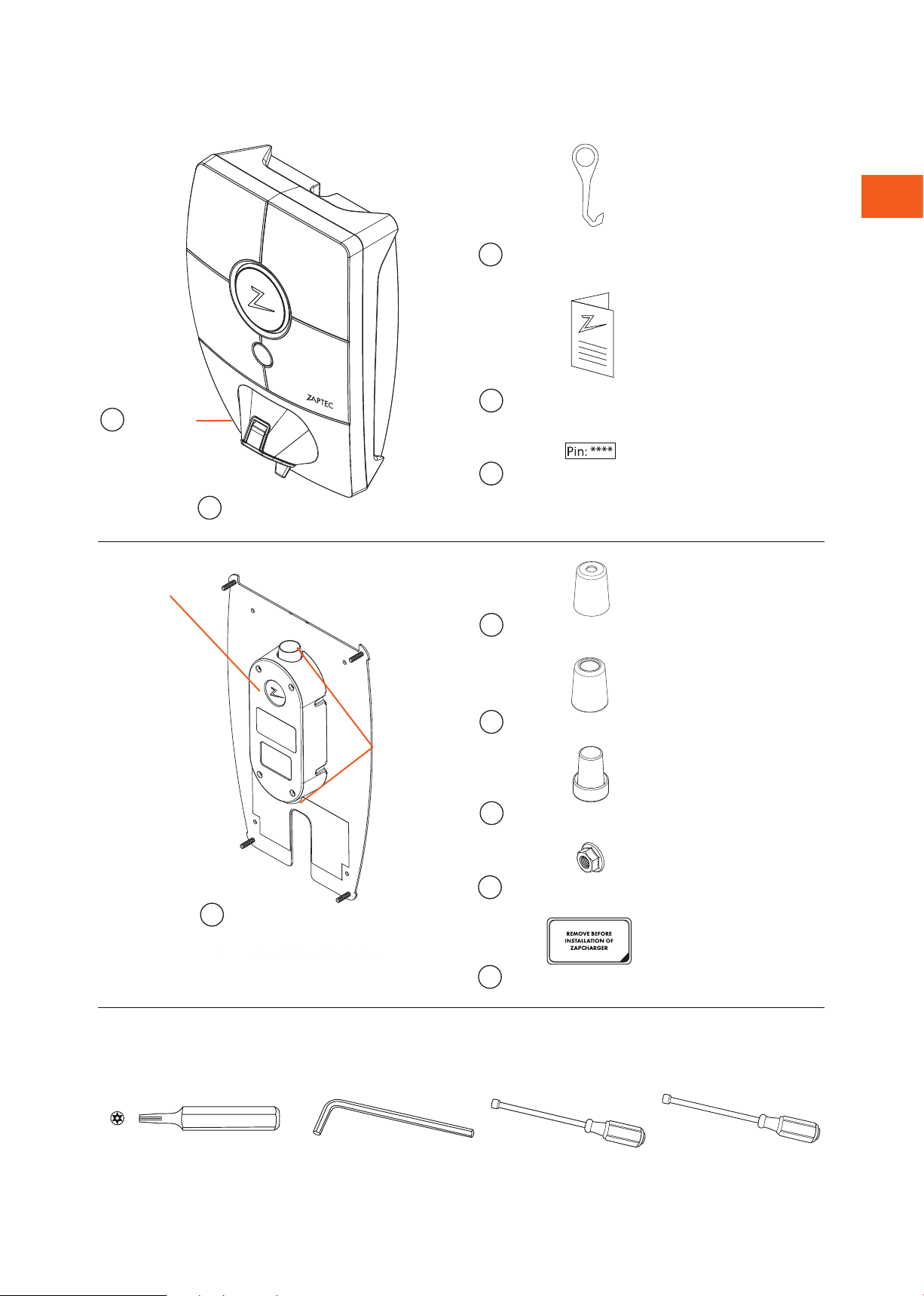

Liten tetningskon (10-16mm) – ZM000180
SmartKey – ZM000278
Frontdeksel
– ZM000185
Ladestasjon – ZM000437
Bakplate med koblingsboks
– ZM000438
Kabelinngang
Koblingsboks
I esken
Levert med bakplaten
Verktøy som kreves for installasjon
Dept. Technical reference Created by Approved by
Document type Document status
Title DWG No.
Rev. Dateof issue Sheet
01.08.2017
1/1
ZM000173-2
Fredrik Ostrem
Blindplugg til tetningskon – ZM000173
Dept. Technical reference Created by Approved by
Document type Document status
Title DWG No.
Rev. Date of issue Sheet
01.08.2017
1/1
Untitled
Fredrik Ostrem
Stor tetningskon (16-21mm) – ZM000174
A
B
C
J
K
D
G
E
H
F
I
Låsemuttere - ZB100049
Klistremerke for å beskytte koblinger
T10 Torx-skrutrekker eller -bit 4mm Unbraco-skrutrekker
eller -bit
7 mm lang pipenøkkel 8 mm lang pipenøkkel
Unik PIN-kode til å kongurere
enheten i ZapCharger-appen
Brukermanual – ZM000325
x 4
x 1
x 1
x 1
x 1
x 1
x 1
x 1
x 1 x 1 x 1 x 1
T10
4 mm
7 mm
8 mm

10
Plassering av ladestasjonen/bakplaten
90 -130 cm
Montering og tilkobling av bakplaten
Montere bakplate
Hvis veggstrukturen krever plugger/boring, må du sørge for
at det ikke kommer støv eller smuss inn i koblingsboksen.

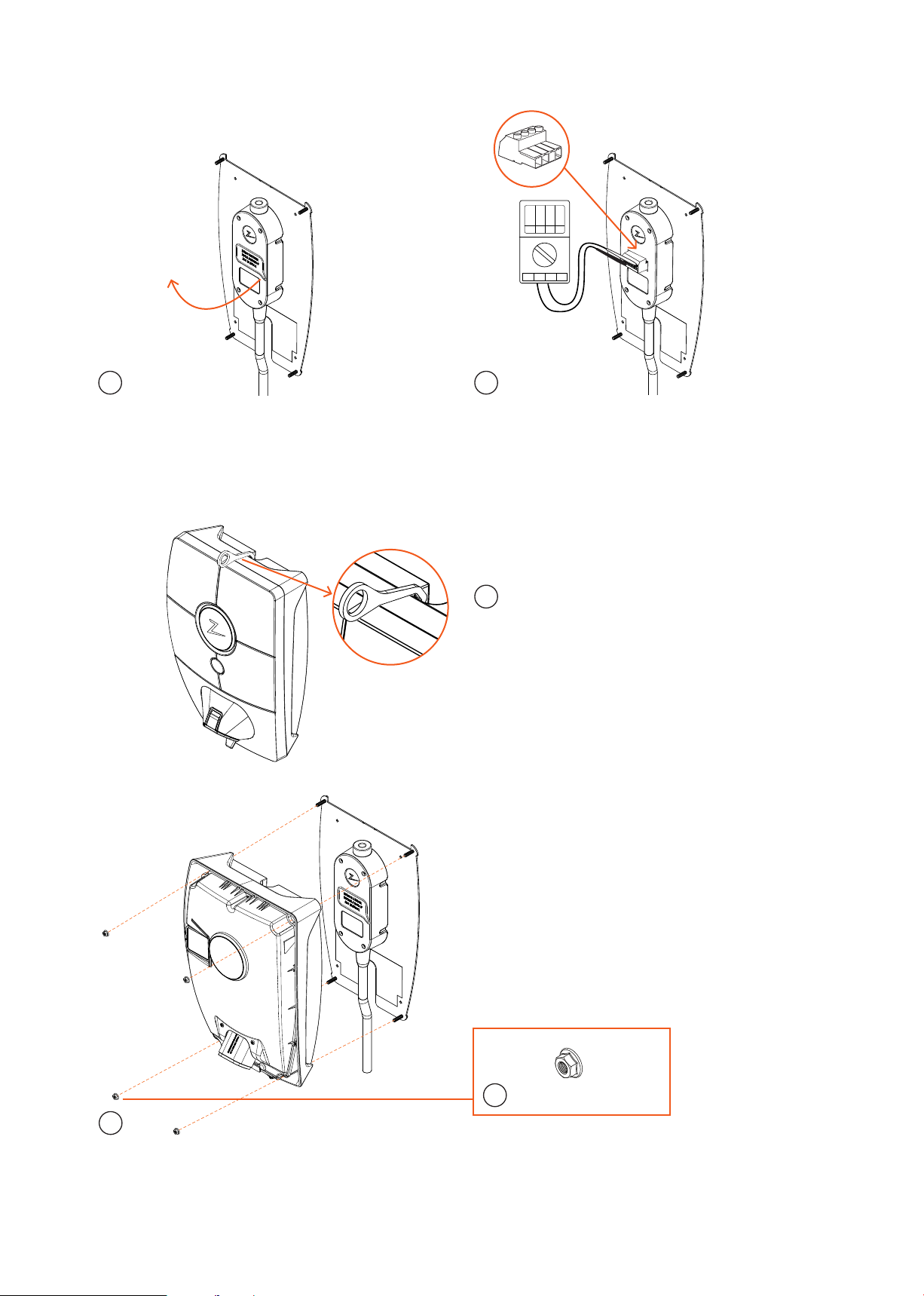

Ta av dekselet på koblingsboks
Løsne re skruer og åpne lokket for å komme til
koblingsboksen.
Det er viktig å ikke lage nytt hullmønster på bakplate. De eksisterende re hullene skal brukes. Lages nytt
hullmønster i bakplate blir garantien ugyldig.
i

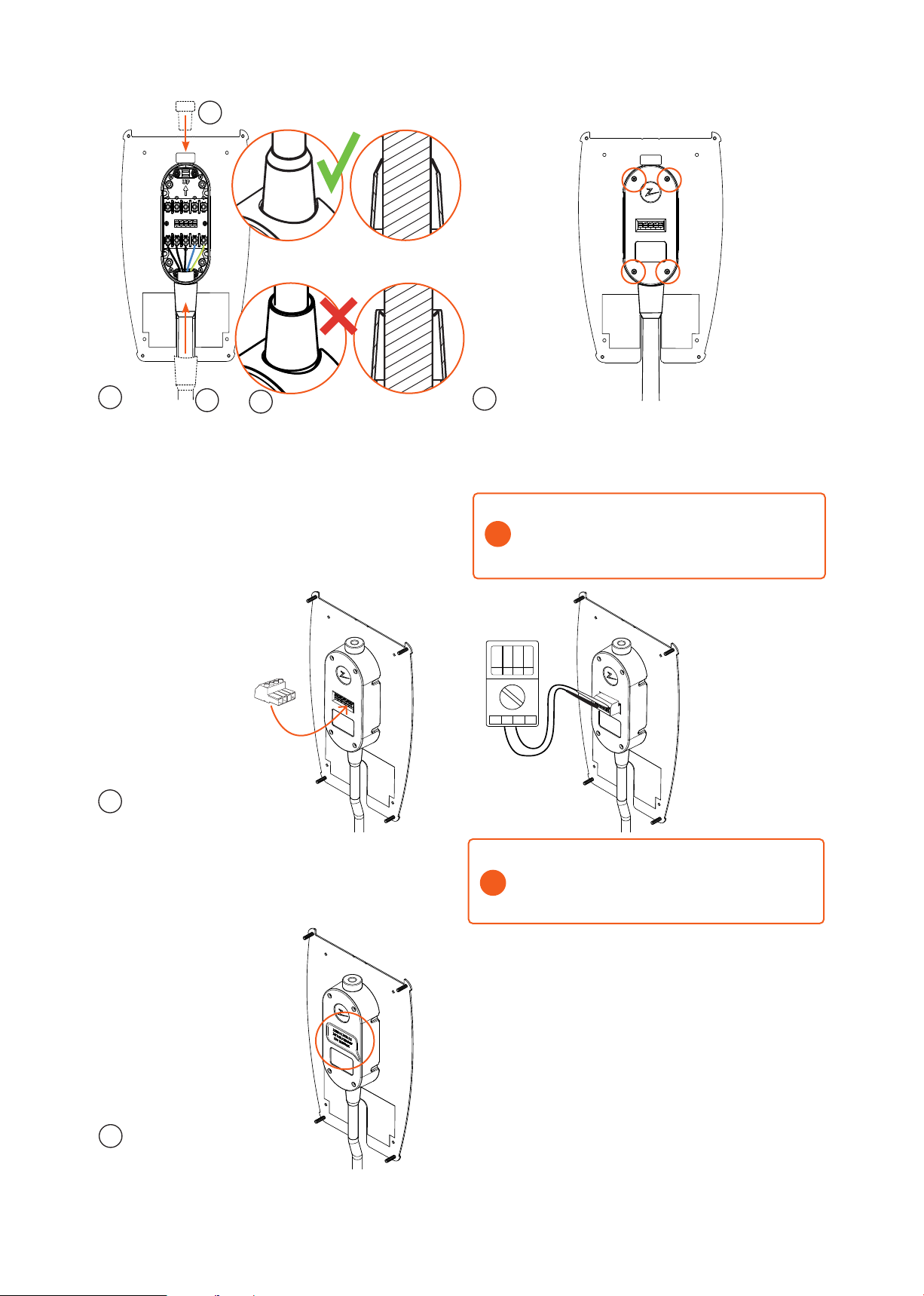

Finn fram kabelen
Anbefalte kabeltyper er rund kabel (PFXP, Powerex og
PFSP), Ø 10–20 mm.
Sett tetningskonen på kabelen før du kobler kablene til
koblingsboksen.
Kabelføring
For å begrense risikoen for lekkasje i utendørsinstallasjoner,
anbefaler vi å koble kabelen til bunnen av koblingsboksen.
Hvis dette ikke er mulig, anbefaler vi at det utføres nøye
tetningsarbeid og kontrolleres i henhold til håndboken, og at
det i tillegg brukes andre tetninger (Sikaex eller lignende).
Godt ventilert område.
Unngå å montere ladestasjonen
på steder med direkte sollys.
Høy temperatur i enheten vil
hemme ladeeffekten.
Ikke monter boksen i nærheten av
varmekilder eller i en lukket boks.
Unngå å plassere ladestasjonen
nær objekter som kan hindre
dekning til innebygget 4G LTE-M.
Bakplaten må monteres
på en at overate.
280
140
Min.10 cm
Min. 25mm
Max 6mm
Max 11mm
G H
eller
x 4
21
3 4

11
NO
Koble ledningene

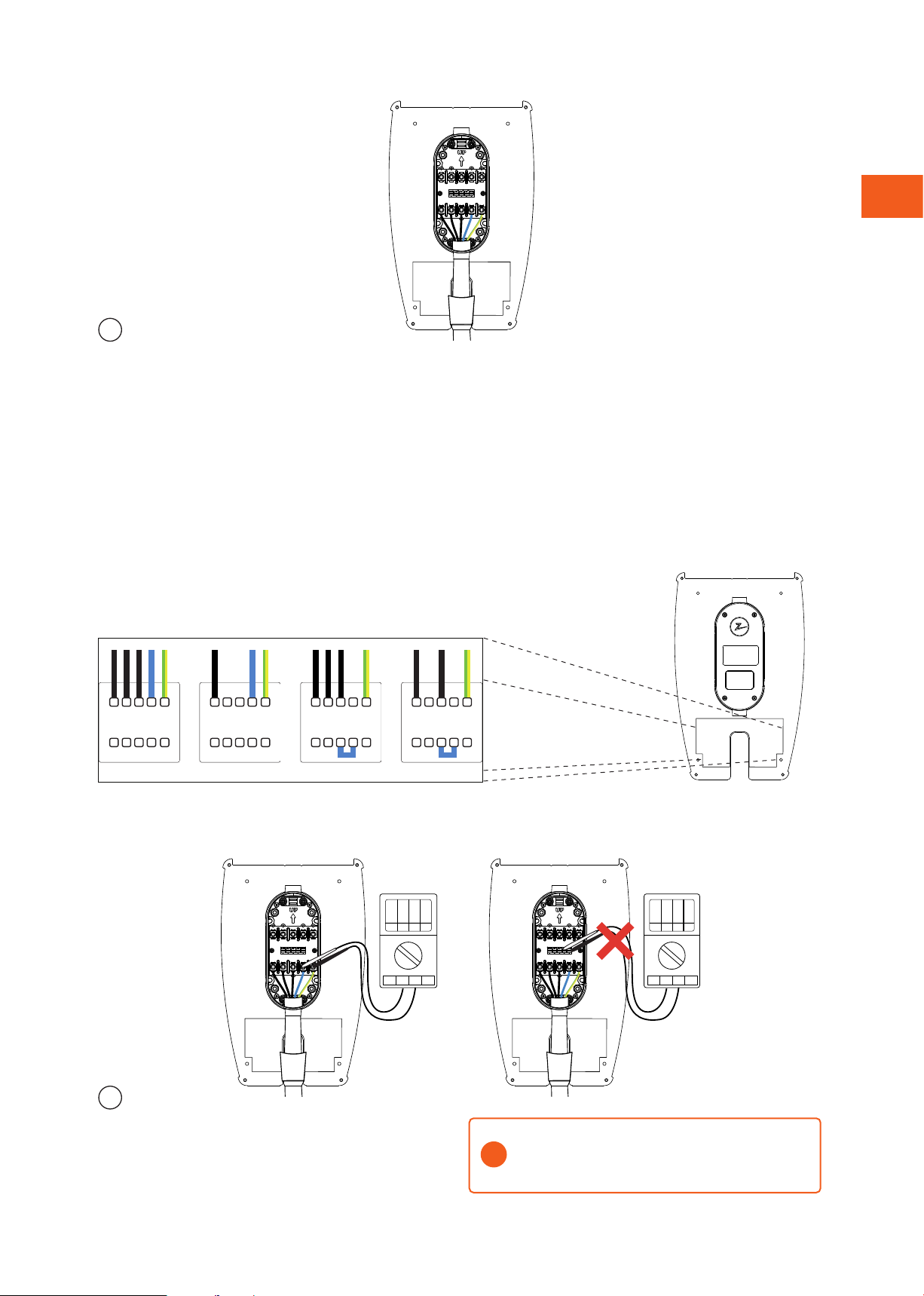

Koble ledningene i koblingsboksen i henhold til det elektriske
systemet på stedet. Vises i illustrasjonen under. Sukkerbitene
trekkes til med et moment på 5 Nm.
Hvis du installerer på 3-fas IT-nett, anbefaler vi at det
benyttes 4 leder kabel i tilfelle det installeres en
transformator senere for bedre ladeytelse. Da kan den
nøytrale koblingen gjøres i sikringsskapet heller enn på hver
enkelt ladestasjon, slik at det blir enklere å gjøre fremtidige
oppgraderinger.
Elektrisk tilkobling
Det er re mulige tilkoblingsvarianter avhengig av om det brukes trefas eller énfas, og om det
brukes TN-nett, TT-nett eller IT-nett, som vist under eller på etiketten på bakplaten.
L1
L1
L1
L2
L2
L3
L3
N
N
N
PE
PE
PE
TN 1-fase
L1
L1
L1
L2
L2
L2
L3
L3
L3
N
N
N
PE
PE
PE
TN 3-fase
L1
L1
L1
L2
L2
L2
L3
L3
L3
N
N
PE
PE
PE
IT 3-fase
L1
L1
L1
L2
L2
L3
L3
L3
N
N
PE
PE
PE
IT 1-fase
Test koblingene
Test koblingene i henhold til den kongurasjonen du
har valgt.
5
6
230V
230V
Du må ikke blande fasene på ladestasjonene i
installasjonen. Hvis fasene blandes vil ikke fase-
balanseringen i fungere, og sikringene kan ryke.
i

12
Tetningskoner
Plasser tetningskonen over kabelinngangen for å forsegle
den skikkelig. Forsegle først den ubrukte kabelinngangen
med tetningskonen som medfølger.
Tetningskonen må trekkes ned mot koblingsboksen og
trykkes helt ned, slik at tetningskragen kommer i riktig
posisjon som vist under. Kontroller visuelt at tetningen har en
god overate.
Skru på lokket til koblingsboksen
Fest strekkavlaster over både kabel og tetningskon før du
setter lokket på koblingsboksen og fester de re skruene.
Test installasjonen
For å teste installasjonen etter at lokket er skrudd på må du
bruke hunnkoblingen. Dersom du tester rett på bakplaten vil
koblingene bli ødelagt.
Beskytt koblingene
Sett klistremerket på for å beskytte koblingene.
1
A
2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
B
C
D
E
F
A
B
C
D
E
F
Dept. Technical reference Created by Approved by
Document type Document status
Title DWG No.
Rev. Date of issue Sheet
07.12.2017
1/1
Bakplate ute innstalasjon
Fredrik Ostrem
A
A (1.5000)
God tetningsoverate
Dårlig tetningsoverate
3. Koble ledningene i koblingsboksen i henhold til det elektriske syste-
met på stedet. Vises i illustrasjonen under. Sukkerbitene trekkes til med
et moment på 5 Nm.
Hvis du installerer på 3-fas IT-nett, anbefaler vi at det benyttes 4 leder
kabel i tilfelle det installeres en transformator senere for bedre ladey-
telse. Da kan den nøytrale koblingen gjøres i sikringsskapet heller enn
på hver enkelt ladestasjon, slik at det blir enklere å gjøre fremtidige
oppgraderinger.
Bruk riktig tetningskon for kabelen som brukes.
Kontroller kabeldimensjonen og velg passende
tetningskon. Liten tetningskon = kabeldimensjon
10-16. Stor tetningskon = kabeldimensjon 16 -21.
i
Det må ikke føres inn målepinner, ledninger eller
annet i hurtigkobling på bakplate. Spenningstest
utføres direkte på koblingsskruer, eller ved bruk
av en hunnkobling.
i
G H
I
eller
7. For å teste installasjonen etter at lokket er skrudd på må du
bruke hunnkoblingen. Dersom du tester rett på bakplaten vil
koblingene bli ødelagt.
230V
7
9
10
8

13
NO
Isolasjonstesting
Før ladestasjonene monteres på bakplatene må det gjennomføres isolasjonstest på alle
bakplatene. Hvis dette gjøres mens ladestasjonene er montert, kan overspenningsvernet
slå inn, og testen vil mislykkes.
Hvis det blir benyttet PLC kommunikasjonsmodul som kommunikasjonsløsning, skal
denne frakobles under isolasjonstest for å unngå feilaktige isolasjonsresultater som følge
av fasecouplingsfunksjonen til PLC kommunikasjonsmodulen.
Det må ikke føres inn målepinner, ledninger eller annet i hurtigkobling på bakplate.
Spenningstest utføres direkte på koblingsskruer, eller ved bruk av en hunnkobling.

14
Montere ladestasjonen
Fjern klistremerket
Fjern klistremerket som beskytter kontakten på
koblingsboksen, hvis aktuelt.
Test installasjonen
Bruk hunnkoblingen for å teste installasjonen før du fortsetter
monteringen. Dersom du tester rett på bakplaten vil
koblingene bli ødelagt.
Stram mutrene
Stram til ladestasjonen med de re medfølgende mutrene.
7. For å teste installasjonen etter at lokket er skrudd på må du
bruke hunnkoblingen. Dersom du tester rett på bakplaten vil
koblingene bli ødelagt.
230V
21
4
3
Fjern frontdekselet
Fjern frontdekslet ved hjelp av spesialverktøyet SmartKey*,
som fulgte med ladestasjonen, og trekk frontdekslet av.
* For å fjerne frontdekslet på en ladestasjon som er
montert på en ZapCharger Column, må du bruke
SmartKey Column (fulgte med søylen) til å komme til
ladestasjonen.
x 4
JLåsemuttere - ZB100049

15
NO
Plasser ladestasjonen på bakplaten
Plasser ladestasjonen på bakplaten, og kontroller at den har
full kontakt med bakplaten. Det skal ikke være mellomrom
mellom ladestasjonen og bakplaten.

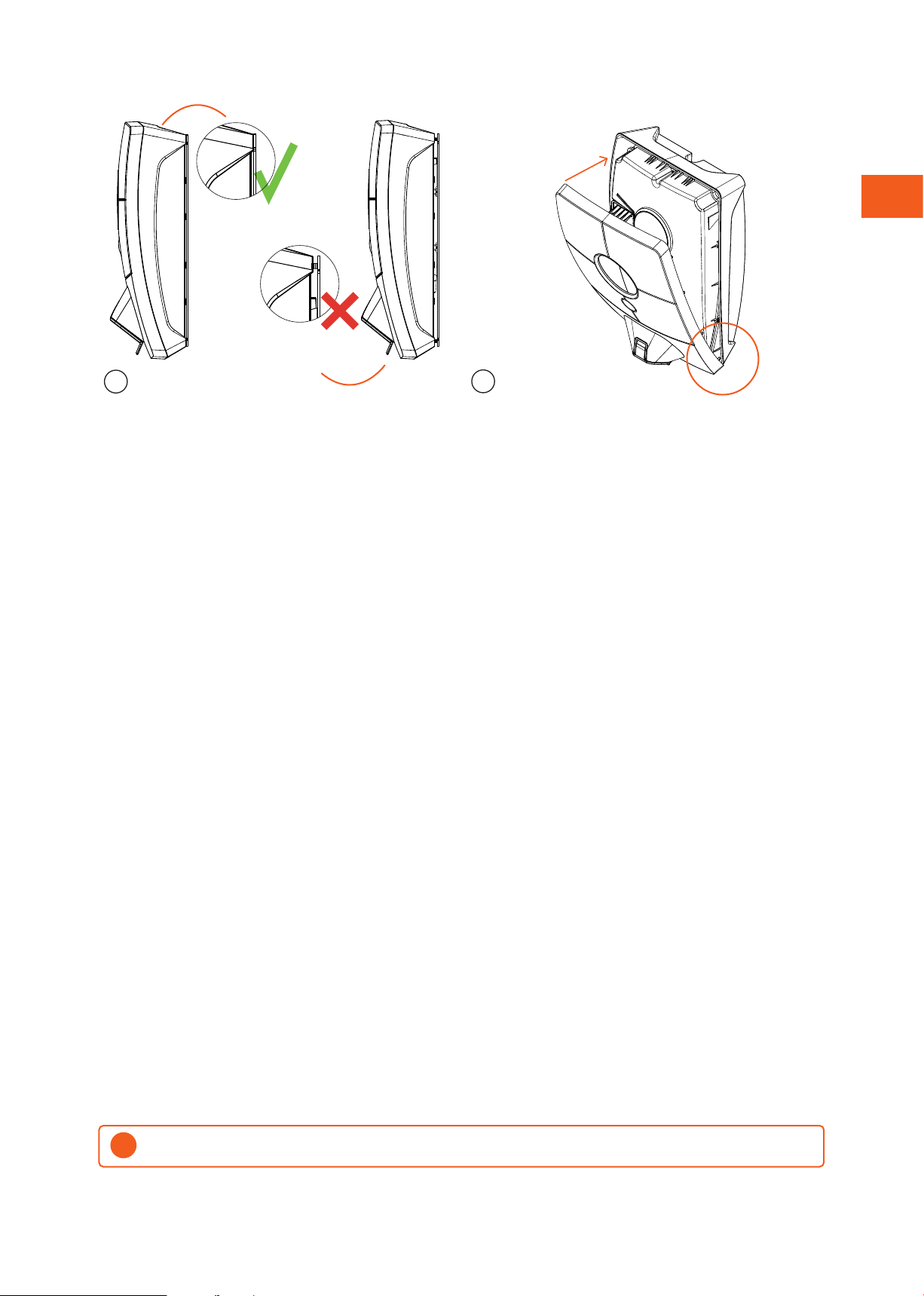

Ta på frontdekselet
Sørg for at dekslet til statusindikatoren (Z) er riktig
plassert før du klipser frontdekslet på igjen. For å klipse
på frontdekslet må du først plassere dekslet over Type
2-utgangen og feste det til ladestasjonen.
Slå på strømmen på installasjonen
•Kontroller at statusindikatoren lyser gult, noe som betyr at systemet starter opp og
kjører en intern kontroll.
•Kontroller at statusindikatoren går fra gul til grønn etter 2–3 minutter.
•Lyser ladestasjonen lilla oppdateres den.
Se kapittelet om feilsøking for mer informasjon hvis statusindikatoren lyser en annen
farge.
Aktivere ladestasjonen
•Last ned ZAPTEC App fra App Store / Google Play. Registrer deg som bruker og
logg deg på.
•Stå i nærheten av ladestasjonen du vil kongurere.
•Angi PIN-koden. Denne er unik for hver ladestasjon. Denne er tilgjengelig på
esken, på lynposen og i ZAPTEC Portal skytjenesten (etter at ladestasjonen er lagt til
installasjonen i ZAPTEC Portal)
•Gå til innstillinger og skann etter ladestasjon. Kontroller at du er tilkoblet riktig
ladestasjon. Det skal blinke et hvitt lys i statusindikatoren til ladestasjonen.
•Kongurer strømnett i henhold til installasjonen, og velg den kommunikasjonsmetoden
som skal anvendes. Ved bruk av 4G LTE-M vil ladestasjon automatisk velge
4G-innstilling som standard.
•Ladestasjonen er på nett når du ser en grønn søyle på skjermen.
•Dette må gjøres for alle enhetene i installasjonen.
Feilsøking: Kommer ikke ladestasjonen på nett, sjekk at nettverksoppsettet er i henhold til
nettverkskravene i kapittelet «Internett og nettverkskrav».
Portalinstallasjonen skal være likt satt opp som den elektriske installasjonen.
i
Ladestasjonen
har mellomrom til
bakplaten.
56
Ladestasjonen er
riktig plassert på
bakplaten.

16
Verifisere installasjonen i ZAPTEC Portal
Kontroller at alle ladestasjonene er lagt til installasjonen i ZAPTEC Portal som
beskrevet i kapittelet «Forberede installasjon i ZAPTEC Portal», for å sørge for at alle
ladestasjonene er tilstede.
Teste ladestasjonene
•Utfør RCD test med et testapparat som har Type 2 plugg. Testen utføres i henhold til
testapparatets manual.
•Utfør en test ved hjelp av et elkjøretøy, en prøvelast eller Mode 3-testutstyr.
Overlevering og ZAPTEC Portal-tilgang til
installasjonseieren
Overlever brukermanual, SmartKey og sluttkontrollskjema til eier.
Legg til installasjonseieren/-eiergruppen i installasjonen.
•Informer eieren/eiergruppen for sameiet/installasjonen om at de må registrere seg
som bruker i ZAPTEC Portal før de kan få tilgang til installasjonen.
•Gå til Tillatelser i ZAPTEC Portal, Gi tillatelse og legg til brukeren/brukerne som skal
administrere installasjonen som eier. De blir kun synlige her hvis de har registrert en
brukerprol i ZAPTEC Portal.
•Vis frem ZAPTEC Portal dashbordet for eieren og gi en kort presentasjon av
funksjonene.
Tillatelser i ZAPTEC Portal
Administrator: Gir tilgang til innstillinger, tilgangsstyring, statistikk og strømforbruk for
installasjonen.
Service: Dette er en teknisk rolle som gir tillatelse til å legge til installasjoner, kretser og
ladestasjoner.
Bruker: Alle autentiserte brukere av installasjonen. De kan kun se sitt eget strømforbruk.

17
NO
5. Feilsøking
Varsler/feilmeldinger vises i ZAPTEC Portal /ZAPTEC App.
Problem Løsning
Kan ikke logge på
ZAPTEC Portal
Gjenopprett passord ved å klikke «Glemt Passord»
Kan ikke lage
installasjon i
ZAPTEC Portal
Kontakt ZAPTEC Support for å få tilgang til å opprette installasjoner.
Ladestasjon er ikke på
nett, 4G-installasjon •Gå inn på ZAPTEC App. Sjekk indikator på 4G dekning via innstillinger til ladestasjon.
•Tilse at ladestasjon ikke blir dekket av objekter som kan hindre dekning.
•Test dekning på installasjonsområdet med egen mobil. For nøyaktig måling må det brukes mobil
med Telenor SIM.
•Om mulig juster lokasjon av ladestasjon til punkt med bedre dekning.
Ladestasjonen er
ikke på nett, PLC-
installasjon
•Sjekk nettverksoppsettet på ruter eller modem.
•Kontroller at internett fungerer ved å koble datamaskinen direkte til router eller modem
•Ikke kongurert.
•Kontroller at PLC-modul er installert i henhold til koblingsskjemaet og på samme L1 og N som
ladestasjonen(e)
Ladestasjonen er
ikke på nett,
WiFi-installasjon
•Sjekk nettverksoppsettet på ruter eller modem.
• Kontroller at internett fungerer ved å koble datamaskinen direkte til router eller modem
•Skru av andre enheter som er koblet til WiFi som kan forsinke brebåndshastighet
•Kontroller at SSID og passord til WiFi er riktig.
•Forsikre deg om at 2,4 GHz er aktivert slik at ZAPTEC Pro får nett. Se Installasjonskrav side 11.
•Angi SSID og passord manuelt ved å velge Annet i nettverkslisten.
Ladingen starter ikke Sjekk at brukerprolen har tilgang til å lade på ladestasjonen.
Ikke strøm på
ladestasjon
•Følg instruksjonene i seksjon «Kontroller sikringen i ladestasjonen»
•Sjekk hovedsikringen i installasjonen
Farge Betydning
INGEN LYS Ladestasjonen har ikke blitt aktivert i ZAPTEC Portal, ikke blitt strømsatt fra strømkretsen, feilkobling
eller at det er en produktfeil. Kontroller forankobletvern i fordelingsskapet.
LILLA Oppdateres ikke under lading.
GRØNN •Kontroller at ladekabelen sitter ordentlig i ladestasjonen.
•Kontroller om bilen er konguert til å starte ladingen umiddelbart.
BLÅ •Kommunikasjon pågår mellom ladestasjon og kjøretøy.
•Kontroller om bilen er kongurert til å starte ladingen umiddelbart.
RØD Blinkende rødt lys
•Autentisering mislyktes – kontroller at RFID-brikken/ladekortet er koblet til brukerprolen din.
•Autentisering mislyktes – kontroller i ZAPTEC Portal at din bruker har tilgang til å lade på
gjeldende ladestasjon- og/eller installasjon.
Kontinuerlig rødt lys
•Koble fra ladekabelen. Hvis statusindikatoren lyser grønt, kan du koble til ladekabelen igjen. Hvis
ladingen ikke starter og indikatoren lyser rødt igjen, indikerer det at det kan være ladefeil på
ladekabelen eller bilen.
•Hvis statusindikatorlampen ikke blir grønn etter at ladekabelen er koblet fra, må du kontrollere
sikringene som beskrevet i kapittelet «Kontrollere sikringene i ladestasjonen».
•Autentisering mislyktes – kontroller at RFID-brikken/ladekortet er koblet til brukerprolen din.

18
Hvis dette ikke hjelper, må du notere deg serienummeret på ladestasjonen og kontakte
brukerstøtte som beskrevet i kapittelet «Støtte og reparasjon». Serienummerets
plassering vises i illustrasjonen.
Serienummer
eks. ZPR123456
Hvis ladestasjonen har blitt koblet fra strømnettet, vil det ta den to til tre minutter å starte opp igjen.
i
Kontrollere sikringene i ladestasjonen
123
Fjern frontdekslet ved hjelp av
spesialverktøyet SmartKey* som
fulgte med ladestasjonen, og trekk
frontdekslet av.
Kontroller at sikringene i sikringsvinduet
ikke har gått (alle skal vende oppover).
Hvis noen av sikringene har gått,
fjerner du sikringsdekslet med snap
dekselet og vipper sikringene opp
igjen. Sett på sikringsdekslet som i trinn
to, og klips dekslet på plass.
* Hvis ladestasjonen er montert på en ZAPTEC Pro Column, bruker du SmartKey
Column (fulgte med søylen) til å komme til ladestasjonen.

19
NO
6. Oppbevaring og vedlikehold
Produktet skal oppbevares på et tørt sted med stabil temperatur. Beskyttelseshetten skal
alltid være på når produktet ikke er i bruk.
Følgende periodiske vedlikehold anbefales:
•Tørk av ladestasjonen med en fuktig klut.
•Sørg for at ladekontakten er fri for fremmedlegemer.
•Kontroller at ladestasjonen ikke har fysiske utvendige skader.
I henhold til norsk lov skal det gjennomføres årlig periodisk kontroll av alle offentlig
tilgjengelige installasjoner av kvalisert personell. (Ref. NEK400)
7. Garanti
Vi garanterer at enheten er fri for feil i materialer og er i tråd med det som er
angitt i lover og forskrifter om forbrukervern i det landet der produktet er kjøpt,
eller der forbrukeren bor. Du nner mer informasjon om rettighetene som gis av
forbrukervernlovene på zaptec.com/privacy.
8. Støtte og reparasjon
Installatøren/servicepartneres er alltid første støttelinje ved problemer med
installasjonen. ZAPTEC anbefaler på det sterkeste at installatøren har gjennomgått
forhandlerkurset for ZAPTEC Pro før ZAPTEC Pro systemet installeres. Hvis det oppstår
problemer, se kapittelet om feilsøking før du kontakter oss på zaptec.com/support.

20
This installation manual contains the information necessary
to safely install and control the charging station.
ZAPTEC recommends that everyone who installs our products
complete a training course for ZAPTEC charging systems.
The installation technician/service partner is always the rst point
of contact for support. For contact details for ZAPTEC’s technical
support, see www.zaptec.com.
A user manual is included in the ZAPTEC Pro box.
You will nd the most recent version at
zaptec.com/support. See the last page for the version
number of the manual.
i
Installation Manual for ZAPTEC Pro
This installation manual includes:
1. Safety instructions 21
2. Description of the ZAPTEC Pro system 22
3. Technical specifications for ZAPTEC Pro 23
4. Installation 24
5. Troubleshooting 34
6. Storage and Maintenance 37
7. Warranty 37
8. Support and Repairs 37
