ABB ACS850-04 series User manual

ACS850
Quick Installation Guide

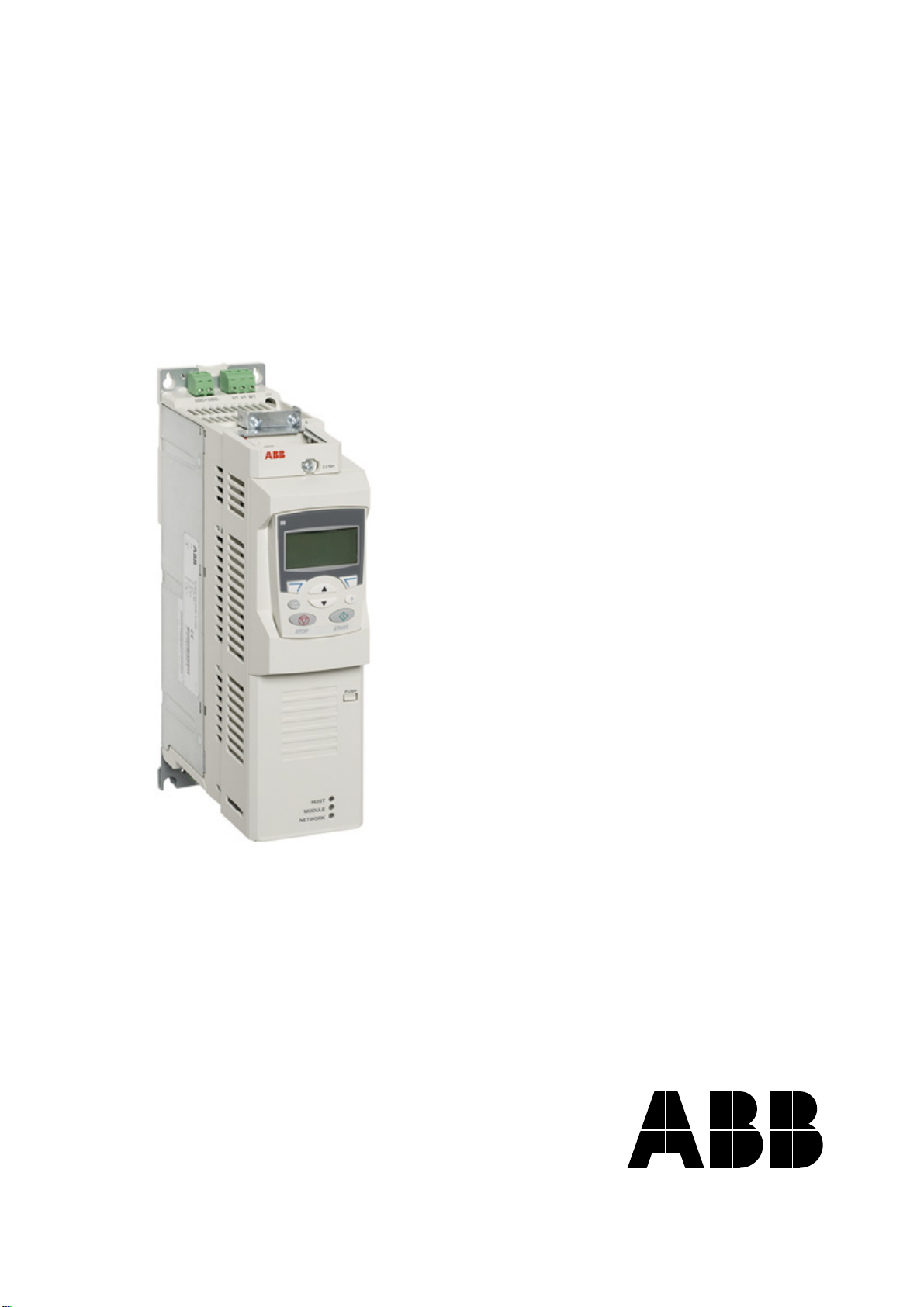

ACS850-04 Drive Modules (0.37 to 45 kW)
English. . . . . . . . . . . . . . . . . . . . . 3
Dansk . . . . . . . . . . . . . . . . . . . . 11
Deutsch . . . . . . . . . . . . . . . . . . . 19
Español . . . . . . . . . . . . . . . . . . . 27
Français. . . . . . . . . . . . . . . . . . . 35
Italiano. . . . . . . . . . . . . . . . . . . . 43
Nederlands . . . . . . . . . . . . . . . . 51
Português . . . . . . . . . . . . . . . . . 59
Suomi . . . . . . . . . . . . . . . . . . . . 67
Svenska. . . . . . . . . . . . . . . . . . . 75
Türkçe . . . . . . . . . . . . . . . . . . . . 83
Русский. . . . . . . . . . . . . . . . . . . 91
中文 . . . . . . . . . . . . . . . . . . . . . . 99
3AUA0000045495 Rev H
Effective: 2012-05-30
©2012 ABB Oy. All rights reserved.

ACS850 drive manuals
*The delivery includes a multilingual quick installation guide.
**The delivery includes a multilingual quick start-up guide.
DRIVE HARDWARE MANUALS*
ACS850-04 Drive Modules (0.37 to 45 kW) Hardware Manual – 3AUA0000045496
(English)
DRIVE FIRMWARE MANUALS
ACS850 Standard Control Program Firmware Manual** – 3AUA0000045497 (English)
OPTION MANUALS
ACS-CP-U Control Panel IP54 Mounting Platform Kit (+J410) Installation Guide –
3AUA0000049072 (English)
Manuals for I/O Extension Modules, Fieldbus Adapters etc.
APPLICATION GUIDES
Application programming for ACS850 drives – 3AUA0000078664 (English)
ATEX certified safe disconnection function for ACS850 drives – 3AUA0000074343
(English)
Safe torque off function for ACSM1, ACS850 and ACQ810 drives – 3AFE68929814
(English)

Quick installation guide - ACS850-04
3
Quick installation guide -
ACS850-04
About this guide
This guide contains the very basic information
about the mechanical and electrical installation
of the ACS850-04 drive module (0.37 to
45 kW). For complete documentation, see
ACS850-04 Drive Modules (0.37 to 45 kW)
Hardware Manual (code: 3AUA0000045496
[English]).
Safety instructions
WARNING! All electrical installation
and maintenance work on the drive
should be carried out by qualified
electricians only.
Never work on the drive, the braking chopper
circuit, the motor cable or the motor when input
power is applied to the drive. Always ensure by
measuring that no voltage is actually present.
A rotating permanent magnet motor can
generate a dangerous voltage. Lock the motor
shaft mechanically before connecting a
permanent magnet motor to the drive, and
before doing any work on a drive system
connected to a permanent magnet motor.
Mechanical installation
Fasten the drive module to the mounting base
using screws through the four mounting holes.
Frame A and B can be mounted onto a DIN rail;
it is however highly recommended to fasten
these modules to the mounting base also by
two screws through the lower mounting holes.

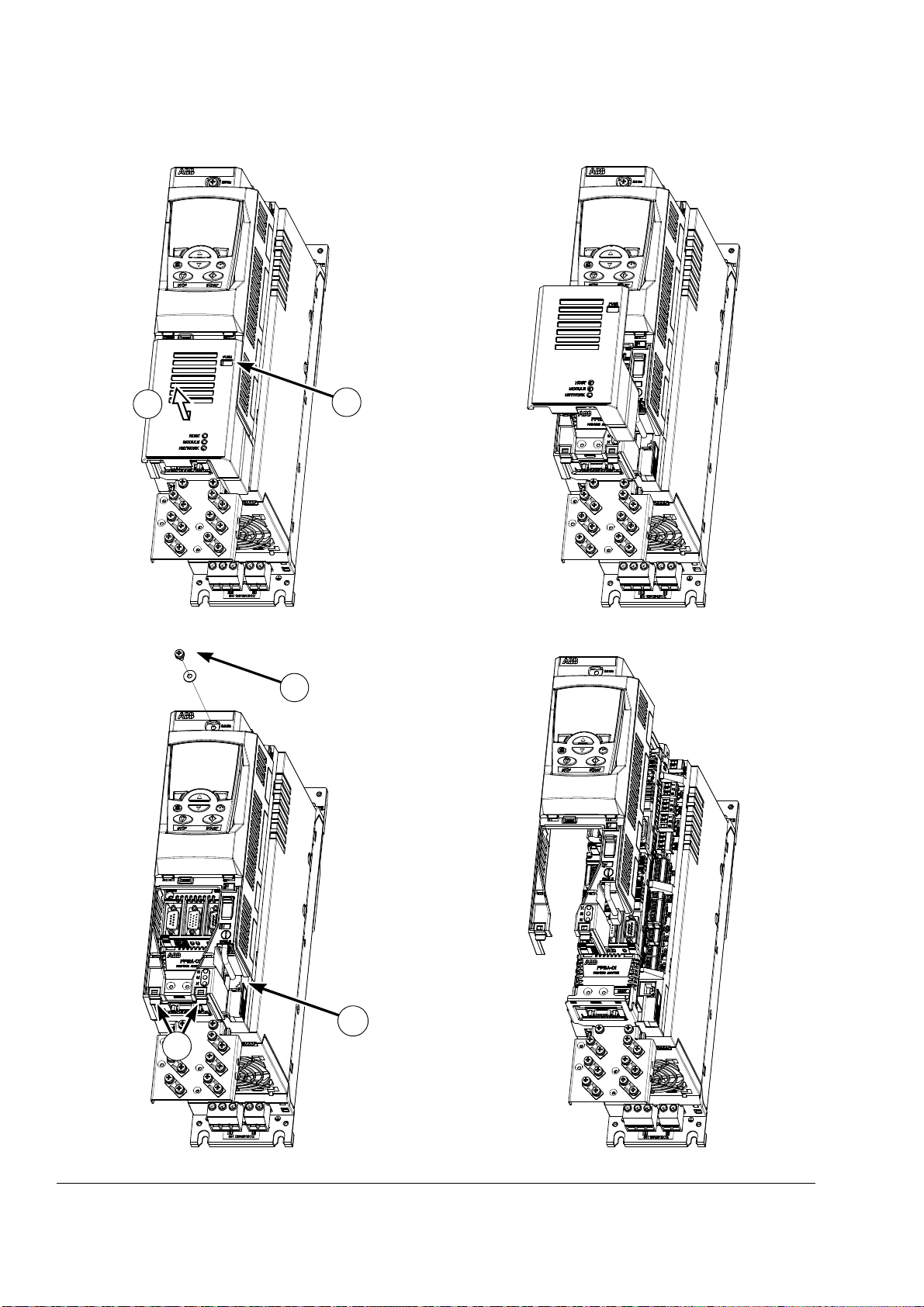

Removing the cover assembly
The cover assembly needs to be removed
before the installation of optional modules and
the connection of control cabling. Follow this
procedure to remove the cover assembly. The
numbers refer to the illustrations below.
• Press the tab (1) slightly with a screwdriver.
• Slide the lower cover plate slightly
downwards and pull it out (2).
• Disconnect the panel cable (3) if present.
• Remove the screw (4) at the top of the cover
assembly.
• Carefully pull the lower part of the base
outwards by the two tabs (5).
Refit the cover in reverse order to the above
procedure.

Quick installation guide - ACS850-04
4
1
2
5
3
4

Quick installation guide - ACS850-04
5
Installing the power cables
Connection diagram
Notes:
- If shielded supply (input) cable is used, and
the conductivity of the shield is not sufficient
(see the table below), use a cable with a
ground conductor (1) or a separate PE cable
(2).
- For motor cabling, use a separate ground
cable (3) if the conductivity of the cable shield
is not sufficient (see the table below) and the
cable has no symmetrical ground conductors.
Cross-sectional area of
one phase conductor
(S)
Minimum cross-
sectional area of
protective conductor
(Sp)
S < 16 mm2S
16 mm2< S < 35 mm216 mm2
35 mm2< S S/2
(PE)
PE
Braking resistor
(optional)
L1 L2 L3
UDC+ UDC–
R–R+
U2 V2 W2
U1 V1 W1
3~
Motor
V1W1U1
ACS850-04
PE
Supply disconnecting
device (disconnecting
means) with fuses
CHK-xx mains choke
(optional)
JFI-xx mains filter
(optional)
(PE)
1) 2)
3)

Quick installation guide - ACS850-04
6

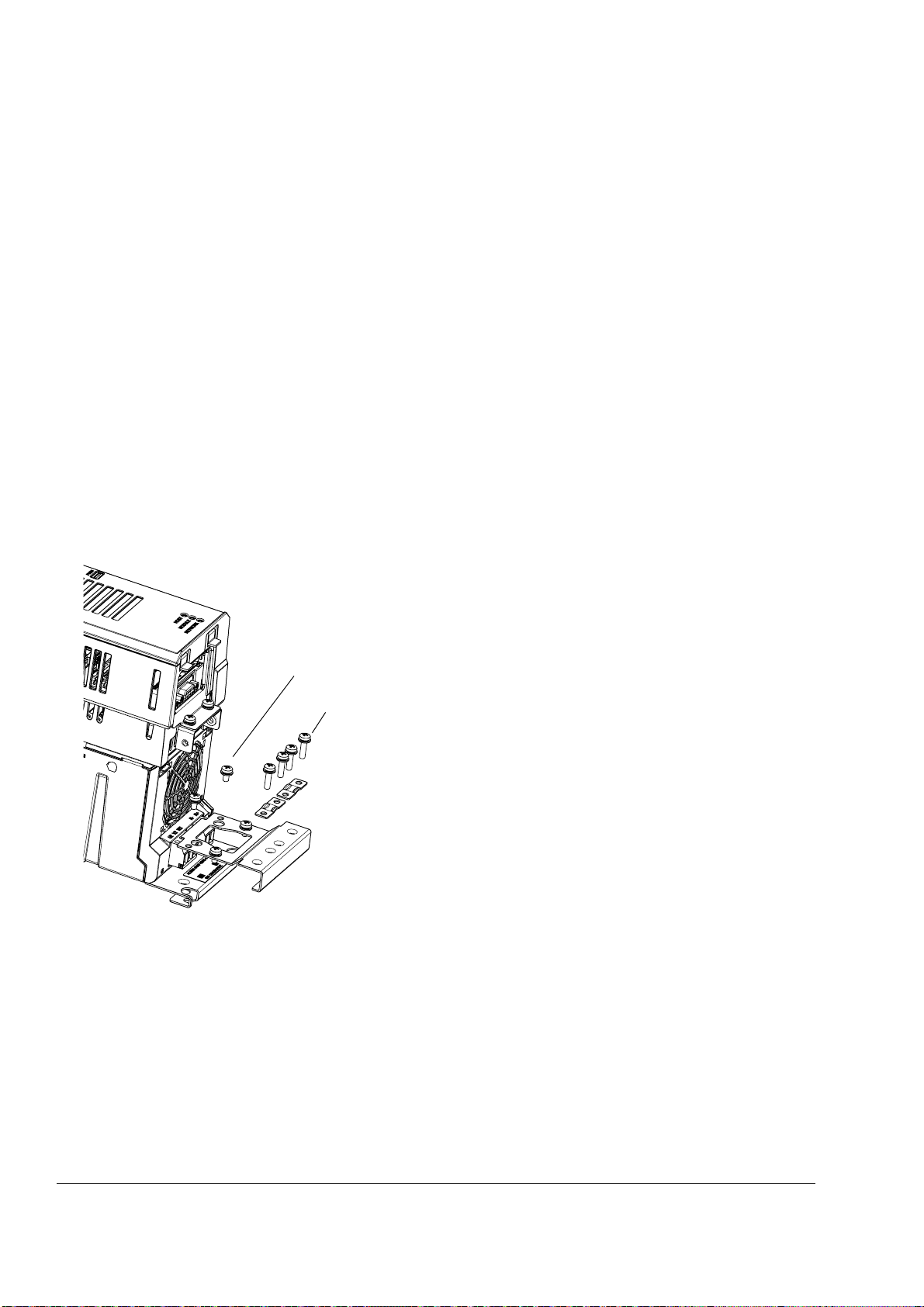

Connection procedure
Cabling examples are presented on page 7.
Tightening torques are presented on page 7
and at appropriate points in the text.
• Attach the terminal blocks included to the
drive.
• ACS850-04-025A-2…094A-2 and
-025A-5…094A-5 only: Remove the two
plastic connector covers at the top and
bottom of the drive. Each cover is held by
two screws.
• On IT (ungrounded) systems and corner-
grounded TN systems, remove the following
screws:
VAR (ACS850-04-03A0-2…018A-2 and
-03A0-5…018A-5);
EMC, VAR1 and VAR2 (ACS850-04-025A-
2…094A-2 and -025A-5…094A-5).
• Fasten the two cable clamp plates included
to the drive, one at the top, one at the
bottom. The clamp plates are identical.
• Strip the power cables so that the shields are
bare at the cable clamps.
• Connect the supply, resistor (if present) and
motor cables to the appropriate terminals of
the drive.
• Tighten the cable clamps onto the bare cable
shields. Connect the ends of the cable
shields to the ground terminals using cable
lugs. Cover visible bare shield with insulating
tape.
• ACS850-04-025A-2…094A-2 and
-025A-5…094A-5 only: Cut suitable slots on
the edges of the connector covers to
accommodate the cables. Refit the covers.
• Ground the motor cable shield at the motor
end.
ACS850-04-03A0-2…018A-2
and -03A0-5…018A-5:
1.5 N·m (13 lbf·in)
ACS850-04-025A-2…094A-2
and -025A-5…094A-5:
3 N·m (25 lbf·in)
1.5 N·m
(13 lbf·in)

Quick installation guide - ACS850-04
7

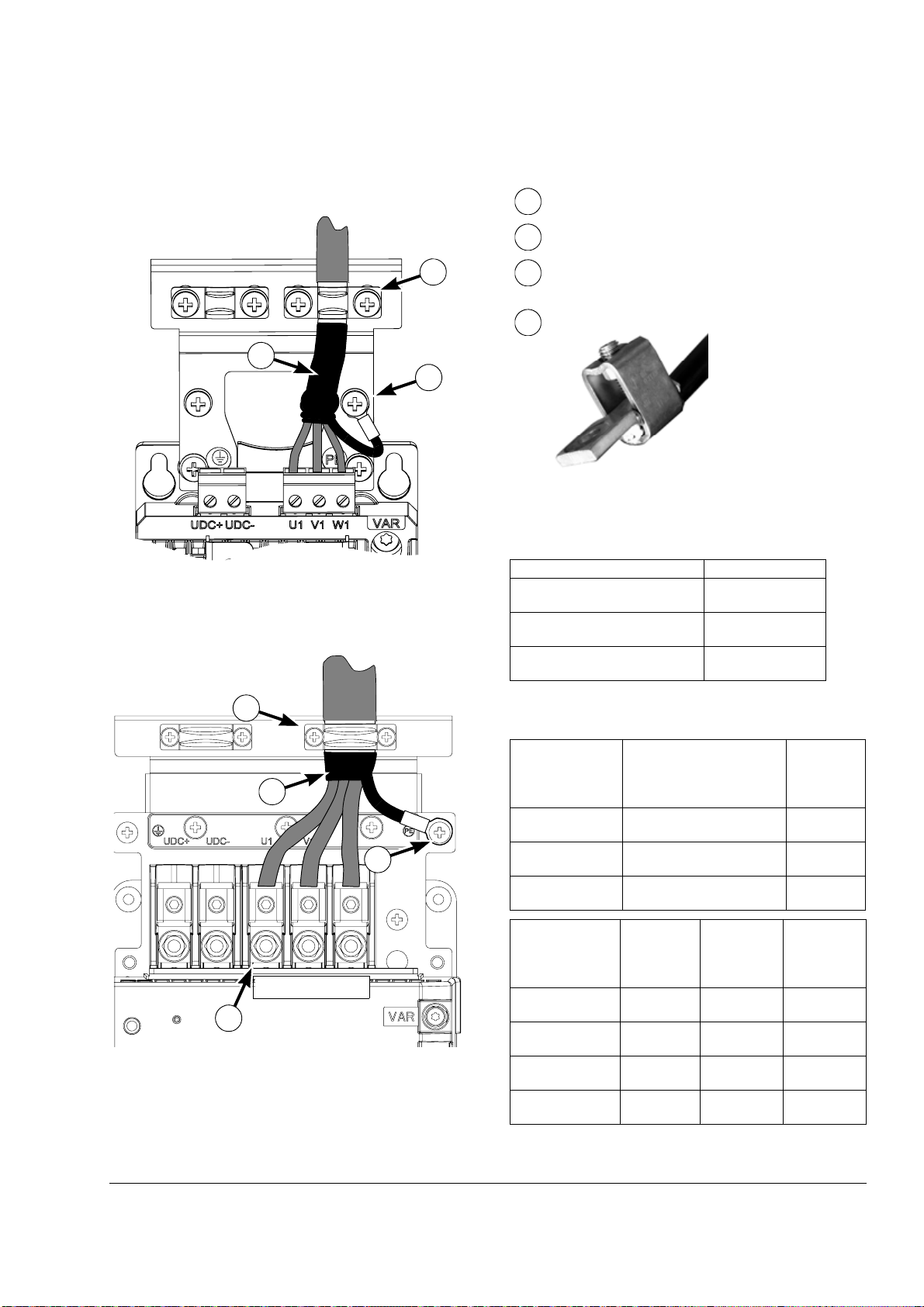

Cabling examples
Wire sizes accepted by power
terminals
Tightening torques
ACS850-04-03A0-5…018A-5
1
2
3
ACS850-04-025A-5…094A-5
1
2
3
U1 V1 W1
4
Drive type ACS850-04… Wire size
-03A0-2…08A0-2,
-03A0-5…08A0-5 0.25 … 4 mm2
-010A-2…018A-2,
-010A-5…018A-5 0.5 … 6 mm2
-025A-2…094A-2,
-025A-5…094A-5 6…70mm
2
Drive type
ACS850-04…
Power terminals (supply,
motor, and braking resistor
cables)
Screw lug
(Allen screw)
N·m (lbf·in) N·m (lbf·ft)
-03A0-2…08A0-2,
-03A0-5…08A0-5 0.5 … 0.6 (4.4 … 5.3) N/A
-010A-2…018A-2,
-010A-5…018A-5 1.2 … 1.5 (10.6 … 13.3) N/A
-025A-2…094A-2,
-025A-5…094A-5 3 (25) 15 (11)
Drive type
ACS850-04…
PE/Ground
terminals
Power cable
clamps
Power
connector
covers
N·m (lbf·in) N·m (lbf·in) N·m (lbf·in)
-03A0-2…08A0-2,
-03A0-5…08A0-5 1.5 (13) 1.5 (13) N/A
-010A-2…018A-2,
-010A-5…018A-5 1.5 (13) 1.5 (13) N/A
-025A-2…050A-2,
-025A-5…050A-5 3 (25) 1.5 (13) 3 (25)
-061A-2…094A-2,
-061A-5…094A-5 18 (160) 1.5 (13) 3 (25)
Cable clamp on bare shield.
PE/Ground connection.
Between cable clamp and terminals, cover bare
shield with insulating tape.
Screw lug detail:
1
2
3
4

Quick installation guide - ACS850-04
8
Installing the control cables

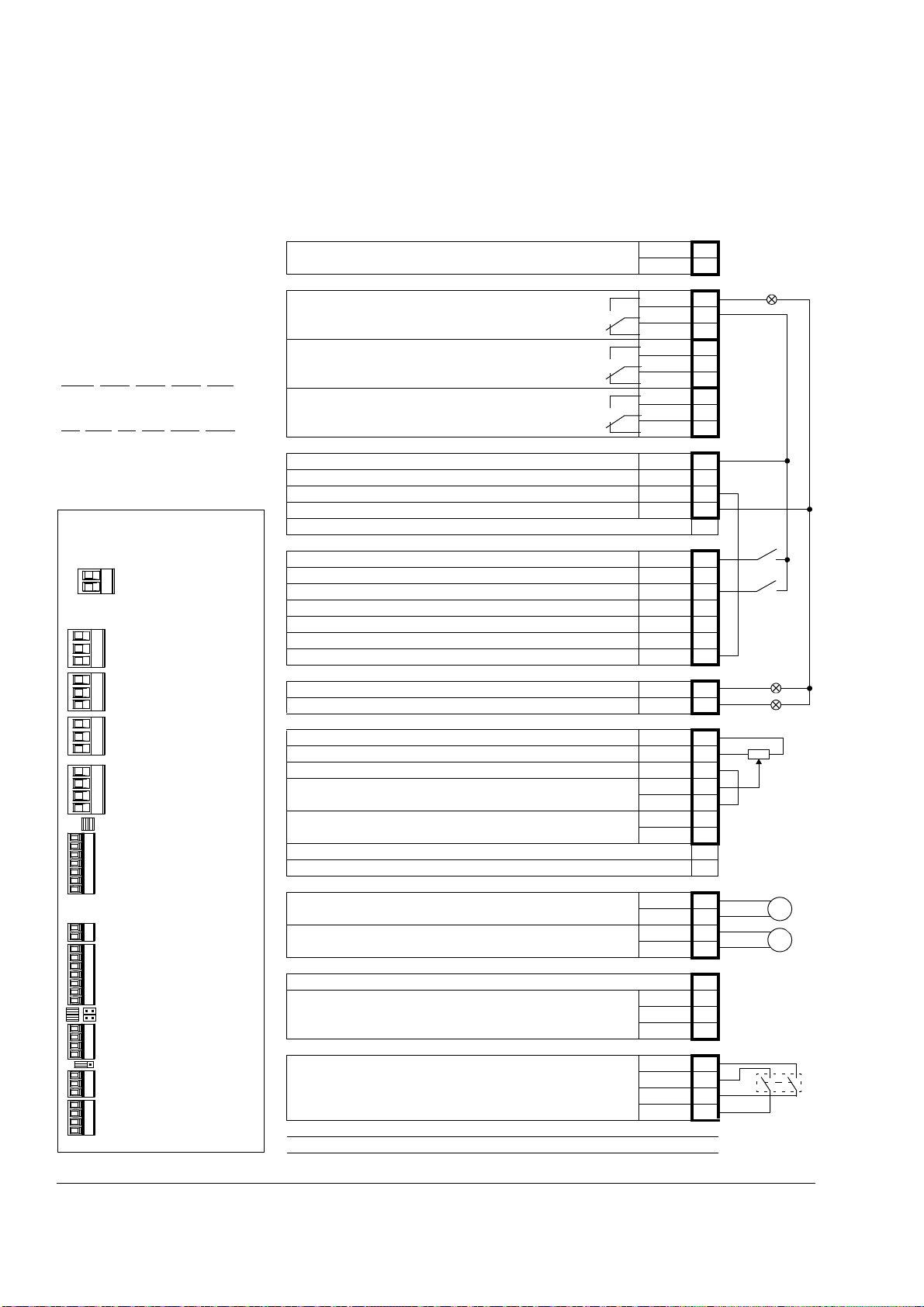

Default I/O connection diagram
Notes:
[Default setting with ACS850 standard
control program (Factory macro). See
Firmware Manual for other macros.]
*Total maximum current: 200 mA
The wiring shown is for demonstrative
purposes only. For jumper settings, see
text.
Wire sizes and tightening torques:
XPOW, XRO1, XRO2, XRO3, XD24:
0.5 … 2.5 mm2 (24…12 AWG). Torque:
0.5 N·m (5 lbf·in)
XDI, XDIO, XAI, XAO, XD2D, XSTO:
0.5 … 1.5 mm2(28…14 AWG). Torque:
0.3 N·m (3 lbf·in)
XPOW
(2-pole, 2.5 mm2)
Order of terminal headers and
jumpers
XPOW
External power input
24 V DC, 1.6 A
+24VI 1
GND 2
XRO1, XRO2, XRO3
Relay output RO1 [Ready]
250 V AC / 30 V DC
2 A
NO 1
COM 2
NC 3
Relay output RO2 [Modulating]
250 V AC / 30 V DC
2 A
NO 4
COM 5
NC 6
Relay output RO3 [Fault (-1)]
250 V AC / 30 V DC
2 A
NO 7
COM 8
NC 9
XD24
+24 V DC* +24VD 1
Digital input ground DIGND 2
+24 V DC* +24VD 3
Digital input/output ground DIOGND 4
DI/DIO grounding selection jumpers
XDI
Digital input DI1 [Stop/Start] DI1 1
Digital input DI2 DI2 2
Digital input DI3 [Reset] DI3 3
Digital input DI4 DI4 4
Digital input DI5 DI5 5
Digital input DI6 or thermistor input DI6 6
Start interlock (0 = Stop) DIIL A
XDIO
Digital input/output DIO1 [Output: Ready] DIO1 1
Digital input/output DIO2 [Output: Running] DIO2 2
XAI
Reference voltage (+) +VREF 1
Reference voltage (–) -VREF 2
Ground AGND 3
Analog input AI1 (Current or voltage, selectable by jumper AI1) [Speed
reference 1]
AI1+ 4
AI1- 5
Analog input AI2 (Current or voltage, selectable by jumper AI2) AI2+ 6
AI2- 7
AI1 current/voltage selection jumper AI1
AI2 current/voltage selection jumper AI2
XAO
Analog output AO1 [Current %] AO1+ 1
AO1- 2
Analog output AO2 [Speed %] AO2+ 3
AO2- 4
XD2D
Drive-to-drive link termination jumper T
Drive-to-drive link or Embedded fieldbus interface
B1
A2
BGND 3
XSTO
Safe torque off. Both circuits must be closed for the drive to start.
OUT1 1
OUT2 2
IN1 3
IN2 4
Control panel connection
Memory unit connection
XRO1
(3-pole, 2.5 mm2)
XRO2
(3-pole, 2.5 mm2)
XRO3
(3-pole, 2.5 mm2)
XD24
(4-pole, 2.5 mm2)
XDI
(7-pole, 1.5 mm2)
DI/DIO grounding selection
XDIO
(2-pole, 1.5 mm2)
XAI
(7-pole, 1.5 mm2)
AI1, AI2
XAO
(4-pole, 1.5 mm2)
XD2D
(3-pole, 1.5 mm2)
XSTO (orange)
(4-pole, 1.5 mm2)
T

Quick installation guide - ACS850-04
9

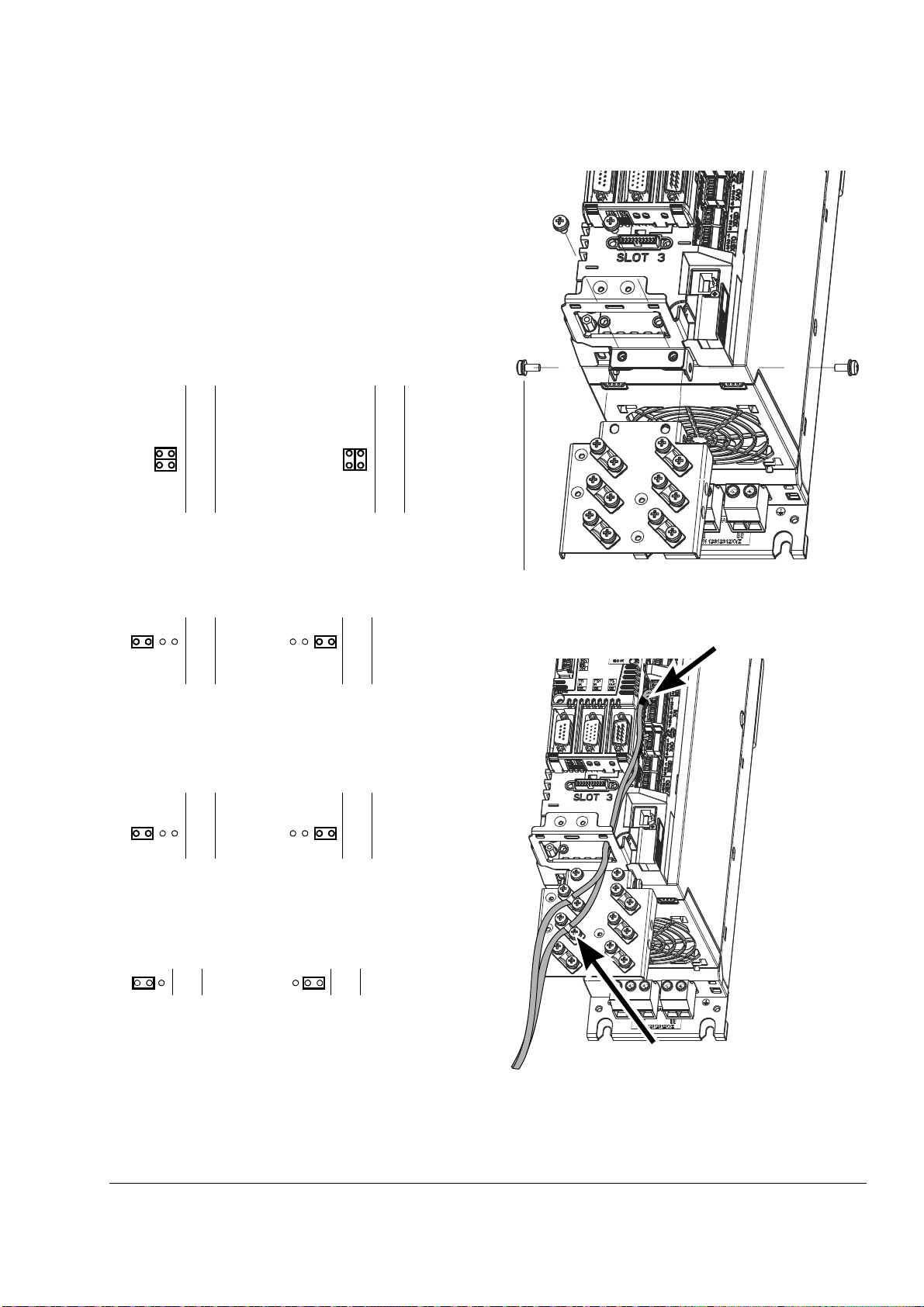

• Set the jumpers on the control unit to the
appropriate position:
DI/DIO grounding selection – Located
between XD24 and XDI. Determines whether
the DIGND (ground for DI1…DI5) floats, or if
it is connected to DIOGND (ground for DI6,
DIO1 and DIO2). If DIGND floats, the
common of DI1…DI5 (either GND or Vcc)
should be connected to XD24:2.
AI1 – Determines whether Analog input AI1
is used as a current or voltage input.
AI2 – Determines whether Analog input AI2
is used as a current or voltage input.
T– Drive-to-drive link termination. Set to ON
if the drive is the last unit on the link.
Mounting the clamp plate
The clamp plate can be fastened at the top or
the bottom of the JCU Control Unit.
1
DIGND floats DIGND tied to DIOGND
XD24
2
4
2
3
1
XD24
2
4
2
3
AI1
AI2
1
7
AI1
AI2
1
7
Current Voltage
AI1
AI2
1
7
AI1
AI2
1
7
Current Voltage
T
ON OFF
T
0.7 N·m (6.2 lbf·in)
Use shrink tubing or tape
to contain strands
Remove outer jacket of cable at
clamp to expose cable screen
1.5 N·m (13 lbf·in)

Quick installation guide - ACS850-04
10
Continue with drive start-up according to the
instructions in the appropriate Quick Start-up
Guide.
Technical data
UL checklist
• The ACS850-04 is an IP20 (UL open type)
drive to be used in a heated, indoor
controlled environment. The drive must be
installed in clean air according to enclosure
classification. Cooling air must be clean, free
from corrosive materials and electrically
conductive dust. See the Hardware Manual
for detailed specifications.
• The maximum ambient air temperature is
40 °C (104 °F) at rated current. The current
is derated for 40 to 55 °C (104 to 131 °F).
• The drive is suitable for use in a circuit
capable of delivering not more than 100,000
rms symmetrical amperes, 500 V maximum.
• The cables located within the motor circuit
must be rated for at least 75 °C (167 °F) in
UL-compliant installations.
• The input cable must be protected with fuses
or circuit breakers. Suitable IEC (class gG)
and UL (class T) fuses are listed in the
Technical data section of the Hardware
Manual. For suitable circuit breakers, contact
your local ABB representative.
• For installation in the United States, branch
circuit protection must be provided in
accordance with the National Electrical Code
(NEC) and any applicable local codes. To
fulfill this requirement, use the UL classified
fuses.
• For installation in Canada, branch circuit
protection must be provided in accordance
with Canadian Electrical Code and any
applicable provincial codes. To fulfill this
requirement, use the UL classified fuses.
• The drive provides overload protection in
accordance with the National Electrical Code
(NEC). See the appropriate Firmware
Manual for overload protection settings.

Hurtig installationsvejledning - ACS850-04
11
Hurtig
installationsvejledning -
ACS850-04
Om denne vejledning
Denne vejledning indeholder grundlæggende
oplysninger om mekanisk og elektrisk
installation af ACS850-04-drevmodulet (0,37 til
45 kW). Du finder den komplette
dokumentation i ACS850-04 Drive Modules
(0.37 to 45 kW) Hardware Manual (kode:
3AUA0000045496 [på engelsk]).
Sikkerhedsinstruktioner
ADVARSEL! Al elektrisk installation
og alt vedligeholdelsesarbejde på
drevet må kun udføres af en
autoriseret installatør.
Arbejd aldrig på drevet, bremsechopper-
kredsen, motorkablet eller motoren, når
netspændingen er tilsluttet drevet. Sørg altid for
at sikre dette ved at måle, at der ikke er nogen
spænding til stede.
En roterende permanent magnet motor kan
generere en farlig spænding. Lås motorakslen
mekanisk, før du tilslutter en permanent
magnet motor til drevet, og før du udfører
arbejde på et drevsystem, der er tilsluttet en
permanent magnet motor.
Mekanisk installation
Fastgør drevmodulet til monteringspladen ved
at skrue skruer i de fire monteringshuller.
Modulstørrelse A og B kan monteres på en
DIN-skinne, men det anbefales kraftigt også at
fastgøre disse moduler til monteringspladen
ved at skrue to skruer i de nederste
monteringshuller.
Aftagning af kapslingen
Kapslingen skal tages af, før der installeres
moduler (ekstraudstyr) og tilkobles styrekabler.
Følg denne procedure for at tage kapslingen af.
Tallene henviser til illustrationerne herunder.
• Tryk forsigtigt på tappen (1) med en
skruetrækker.
• Skub den nederste dækselplade en smule
nedad, og træk i den (2).
• Frakobl panelkablet (3), hvis det findes.
• Fjern skruen (4) i toppen af kapslingen.
• Træk forsigtigt i den nederste del af
bundstykket udad ved hjælp af de to tapper
(5).
Sæt dækslet tilbage i omvendt rækkefølge af
ovenstående procedure.

Hurtig installationsvejledning - ACS850-04
12
1
2
5
3
4

Hurtig installationsvejledning - ACS850-04
13
Tilslutning af effektkabler
Tilslutningsdiagram
Noter:
- Hvis der bruges et skærmet netkabel
(indgangs-), og skærmens ledeevne ikke er
tilstrækkelig (se tabellen herunder), skal der
bruges et kabel med en jordleder (1) eller et
separat PE-kabel (2).
- Når det gælder motorkabling, skal der bruges
et separat jordkabel (3), hvis kablets ledeevne
ikke er tilstrækkelig (se tabellen herunder), og
kablet ikke har nogen symmetriske jordledere.
Tværsnit af en faseleder
(S)
Minimumtværsnit af
beskyttelsesleder (Sp)
S < 16 mm2S
16 mm2< S < 35 mm216 mm2
35 mm2< S S/2
(PE)
PE
Bremsemodstand
(ekstraudstyr)
L1 L2 L3
UDC+ UDC–
R–R+
U2 V2 W2
U1 V1 W1
3~
Motor
V1W1U1
ACS850-04
PE
Netadskillelsesudstyr
med sikringer
CHK-xx-netspole
(ekstraudstyr)
JFI-xx-netfilter
(ekstraudstyr)
(PE)
1) 2)
3)

Hurtig installationsvejledning - ACS850-04
14
Tilslutningsprocedure
Der er vist eksempler på tilslutning på side 15.
Tilspændingsmomenter er vist på side 15 og på
relevante steder i teksten.
• Tislut de medfølgende klemrækker til drevet.
• Kun ACS850-04-025A-2…094A-2 og
-025A-5…094A-5 : Fjern de to dæksler af
plastik øverst og nederst på drevet. Hvert
dæksel er fastgjort med to skruer.
• På IT-systemer (ujordede) og hjørnejordede
TN-systemer fjernes følgende skruer:
VAR (ACS850-04-03A0-2…018A-2 og
-03A0-5…018A-5);
EMC, VAR1 og VAR2 (ACS850-04-025A-
2…094A-2 og -025A-5…094A-5).
• Fastgør de to medfølgende kabelbøjler til
drevet - en i toppen og en i bunden.
Kabelbøjlerne er ens.
• Afisoler effektkablerne, så afskærmningen er
afisoleret ved kabelbøjlerne.
• Tilslut forsynings-, modstands- (hvis det
findes) og motorkablet til de korrekte
klemmer på drevet.
• Stram kabelbøjler på de afisolerede
kabelskærme. Tilslut kabelskærmenes ender
til jordterminalerne ved hjælp af kabelsko.
Dæk synlige dele af den afisolerede skærm
med isoleringstape.
• Kun ACS850-04-025A-2…094A-2 og
-025A-5…094A-5 : Skær åbninger i kanten
af stikdækslerne, som passer til kablerne.
Sæt dækslerne på igen.
• Tilslut motorkabelskærmen i motorenden.
ACS850-04-03A0-2…018A-2
og -03A0-5…018A-5:
1,5 N·m (13 lbf·in)
ACS850-04-025A-2…094A-2
og -025A-5…094A-5:
3 N·m (25 lbf·in)
1,5 N·m
(13 lbf·in)

Hurtig installationsvejledning - ACS850-04
15
Eksempler på tilslutning
Ledningsstørrelser, der accepteres
af effektterminaler
Tilspændingsmomenter
ACS850-04-03A0-5…018A-5
1
2
3
ACS850-04-025A-5…094A-5
1
2
3
U1 V1 W1
4
Drevtype ACS850-04… Ledningsstørrelse
-03A0-2…08A0-2,
-03A0-5…08A0-5 0,25 … 4 mm2
-010A-2…018A-2,
-010A-5…018A-5 0,5 … 6 mm2
-025A-2…094A-2,
-025A-5…094A-5 6…70mm
2
Drevtype
ACS850-04…
Effektterminaler
(forsynings-, motor- og
bremsemodstandskabler)
Kabelsko
(sekskant-
skrue)
N·m (lbf·in) N·m (lbf·ft)
-03A0-2…08A0-2,
-03A0-5…08A0-5 0,5 … 0,6 (4,4 … 5,3) N/A
-010A-2…018A-2,
-010A-5…018A-5 1,2 … 1,5 (10,6 … 13,3) N/A
-025A-2…094A-2,
-025A-5…094A-5 3 (25) 15 (11)
Drevtype
ACS850-04…
PE-/jord-
terminaler
Effektkabel-
klemmer
Strøm-
forsynings-
dæksler
N·m (lbf·in) N·m (lbf·in) N·m (lbf·in)
-03A0-2…08A0-2,
-03A0-5…08A0-5 1,5 (13) 1,5 (13) N/A
-010A-2…018A-2,
-010A-5…018A-5 1,5 (13) 1,5 (13) N/A
-025A-2…050A-2,
-025A-5…050A-5 3 (25) 1,5 (13) 3 (25)
-061A-2…094A-2,
-061A-5…094A-5 18 (160) 1,5 (13) 3 (25)
Kabelbøjle på afisoleret skærm.
PE-/jordforbindelse.
Dæk afisoleret skærm mellem kabelbøjlerne og
terminaler med isoleringstape.
Kabelsko:
1
2
3
4

Hurtig installationsvejledning - ACS850-04
16
Installation af styrekabler
Diagram over default I/O-tilslutninger
Noter:
[Default-indstilling med ACS850-
standardstyreprogram (fabriksmakro). Se
firmwaremanual til andre makroer].
*Total maks. strøm: 200 mA
Den viste fortrådning tjener udelukkende
til illustration. Se oplysninger om
jumperindstillinger i teksten.
Ledningsstørrelser og
fastspændingsmomenter:
XPOW, XRO1, XRO2, XRO3, XD24:
0.5 … 2,5 mm2 (24…12 AWG). Moment:
0.5 N·m (5 lbf·in)
XDI, XDIO, XAI, XAO, XD2D, XSTO:
0,5 … 1,5 mm2(28…14 AWG). Moment:
0.3 N·m (3 lbf·in)
XPOW
(2-polet, 2,5 mm2)
Rækkefølge af terminalheadere og -
jumpere
XPOW
Ekstern indgangseffekt
24 V DC, 1,6 A
+24VI 1
GND 2
XRO1, XRO2, XRO3
Relæudgang RO1 [Driftklar]
250 V AC / 30 V DC
2 A
NO 1
COM 2
NC 3
Relæudgang RO2 [Modulering]
250 V AC / 30 V DC
2 A
NO 4
COM 5
NC 6
Relæudgang RO3 [Fejl (-1)]
250 V AC / 30 V DC
2 A
NO 7
COM 8
NC 9
XD24
+24 V DC* +24VD 1
Jording af digital indgang DIGND 2
+24 V DC* +24VD 3
Jording af digital indgang/udgang DIOGND 4
Jumpere til valg af DI/DIO -jording
XDI
Digital indgang DI1 [Stop/Start] DI1 1
Digital indgang DI2 DI2 2
Digital indgang DI3 [Nulstil] DI3 3
Digital indgang DI4 DI4 4
Digital indgang DI5 DI5 5
Digital indgang DI6 eller termistorindgang DI6 6
Start interlock (0 = Stop) DIIL A
XDIO
Digital indgang/udgang DIO1 [Udgang: Driftsklar] DIO1 1
Digital indgang/udgang DIO2 [Udgang: Drift] DIO2 2
XAI
Referencespænding (+) +VREF 1
Referencespænding (–) -VREF 2
Jord AGND 3
Analog indgang AI1 (strøm eller spænding, kan vælges med jumper AI1)
[Hastighedsreference 1]
AI1+ 4
AI1- 5
Analog indgang AI2 (strøm eller spænding, kan vælges med jumper AI2) AI2+ 6
AI2- 7
AI1 jumper til valg af strøm/spænding AI1
AI2 jumper til valg af strøm/spænding AI2
XAO
Analog udgang AO1 [Strøm-%] AO1+ 1
AO1- 2
Analog udgang AO2 [Hastigheds-%] AO2+ 3
AO2- 4
XD2D
Jumper til afbrydelse af drev-til-drev-forbindelse T
Drev-til-drev-forbindelse eller indbygget fieldbusinterface
B1
A2
BGND 3
XSTO
Safe torque off. Begge kredse skal være lukkede, for at drevet kan
starte.
OUT1 1
OUT2 2
IN1 3
IN2 4
Tilslutning til betjeningspanel
Tilslutning til hukommelsesenhed
XRO1
(3-polet, 2,5 mm2)
XRO2
(3-polet, 2,5 mm2)
XRO3
(3-polet, 2,5 mm2)
XD24
(4-polet, 2,5 mm2)
XDI
(7-polet, 1,5 mm2)
Valg af DI/DIO-jording
XDIO
(2-polet, 1,5 mm2)
XAI
(7-polet, 1,5 mm2)
AI1, AI2
XAO
(4-polet, 1,5 mm2)
XD2D
(3-polet, 1,5 mm2)
XSTO (orange)
(4-polet, 1,5 mm2)
T

Hurtig installationsvejledning - ACS850-04
17
• Indstil jumperne på styreenheden til den
korrekte position:
Valg af DI/DIO jording – placeret mellem
XD24 og XDI. Bestemmer, om DIGND
(jording til DI1…DI5) flyder, eller om den er
forbundet til DIOGND (jord for DI6, DIO1 og
DIO2). Hvis DIGND er flydende, skal
common-enheden af DI1…DI5 (enten GND
eller Vcc) være tilsluttet til XD24:2.
AI1 – Afgør, om analogindgang AI1 bruges
som en strøm- eller spændingsindgang.
AI2 – Afgør, om analog indgang AI2 bruges
som en strøm- eller spændingsindgang.
T– Afbrydelse af drev til drev-forbindelse.
Sæt til ON, hvis drevet er den sidste enhed i
forbindelsen.
Montering af aflastningspladen
Aflastningspladen kan fastgøres i toppen eller
bunden af JCU-styreenheden.
1
DIGND er flydende DIGND er bundet til
DIOGND
XD24
2
4
2
3
1
XD24
2
4
2
3
AI1
AI2
1
7
AI1
AI2
1
7
Strøm Spænding
AI1
AI2
1
7
AI1
AI2
1
7
Strøm Spænding
T
ON OFF
T
0,7 N·m (6,2 lbf·in)
Brug krympeflex eller tape
til at holde trådene
Tag den udvendige kappe af kablet ved
klemmen for at blotlægge kabelskærmen
1,5 N·m (13 lbf·in)

Hurtig installationsvejledning - ACS850-04
18
Fortsæt med opstart af drevet i henhold til
instruktionerne i den relevante Quick Start-up
Guide.
Tekniske data
UL-checkliste
• ACS850-04 er et IP20-drev (UL åben type),
der er beregnet til brug i et opvarmet,
indendørs kontrolleret miljø. Drevet skal
monteres i ren luft i overensstemmelse med
kapslingsklasse. Køleluften skal være ren og
fri for korroderende materialer og elektrisk
ledende støv. Detaljerede specifikationer
findes i hardwaremanualen.
• Den maksimale omgivelsestemperatur er
40 °C (104 °F) ved nominel strøm.
Strømmen er reduceret for 40 til 55 °C (104
til 131 °F).
• Drevet er egnet til anvendelse i netværk,
som ikke leverer mere end 100.000 rms
symmetriske ampere, 500 V maximum).
• Kablerne i motorkredsløbet skal være
dimensioneret til mindst 75 °C (167 °F) i
installationer med UL-overensstemmelse.
• Netkablet skal beskyttes med sikringer eller
maksimalafbrydere. Passende IEC- (klasse
gG) og UL-sikringer (klasse T) er vist i
afsnittet om tekniske data i
hardwaremanualen. Kontakt din lokale ABB-
repræsentant for at få oplysninger om
passende maksimalafbrydere.
• Ved installation i USA skal
netkredsløbsbeskyttelse udføres i henhold til
the National Electrical Code (NEC) samt
enhver lokalt gældende kode. Brug UL-
klassificerede sikringer for at overholde dette
krav.
• Ved installation i Canada skal
netkredsløbsbeskyttelse udføres i henhold til
Canadian Electrical Code samt enhver lokalt
gældende kode. Brug UL-klassificerede
sikringer for at overholde dette krav.
• Drevet har overbelastningsbeskyttelse iht.
National Electrical Code (NEC). Du kan finde
oplysninger om indstillinger for
overbelastningsbeskyttelse i den relevante
firmwaremanual.

Kurzanleitung für die Installation - ACS850-04
19
Kurzanleitung für die
Installation - ACS850-04
Informationen über diese
Kurzanleitung
Diese Anleitung enthält grundlegende Informa-
tionen zur mechanischen und elektrischen
Installation des Frequenzumrichtermoduls
ACS850-04 (0,37 bis 45 kW). Die vollständige
Dokumentation finden Sie im Hardware-
Handbuch ACS850-04 Frequenzumrichtermo-
dule (0,37 bis 45 kW) (3AUA0000048245
[deutsch]).
Sicherheitsvorschriften
WARNUNG! Alle elektrischen
Installations- und Wartungsarbeiten
an dem Frequenzumrichter dürfen
nur von qualifiziertem Fachpersonal
durchgeführt werden.
Arbeiten Sie niemals bei eingeschalteter Span-
nung an dem Frequenzumrichter, dem Brems-
Chopper, dem Motorkabel oder dem Motor.
Stellen Sie durch eine Messung immer sicher,
dass keine Spannung anliegt.
Ein drehender Permanentmagnet-Motor kann
gefährliche Spannung erzeugen. Blockieren Sie
die Motorwelle mechanisch, bevor Sie einen
Permanentmagnet-Motor an den Frequenzu-
mrichter anschließen und bevor Sie Arbeiten an
einem Antriebssystem vornehmen, an das ein
Permanentmagnet-Motor angeschlossen ist.
Mechanische Installation
Befestigen Sie das Frequenzumrichtermodul
mit vier Schrauben durch die vier Montageboh-
rungen am Grundrahmen. Module der Baugrö-
ßen A and B können auf einer DIN-Schiene
montiert werden; es wird jedoch empfohlen,
auch diese Module auf der
Montagegrundfläche mit zwei Schrauben an
den unteren Montagebohrungen zusätzlich zu
befestigen.
Demontage der vorderen
Abdeckung
Die vordere Abdeckung muss demontiert wer-
den, bevor die Installation der optionalen
Module und der Anschluss der Steuerkabel
erfolgen kann. Gehen Sie bei der Demontage
der vorderen Abdeckung in der Reihenfolge der
unten aufgeführten Punkte vor. Die Ziffern
beziehen sich auf die Abbildung auf der
folgenden Seite.
• Die Halterung (1) vorsichtig mit einem
Schraubenzieher eindrücken.
• Die untere Abdeckung vorsichtig nach unten
schieben und herausziehen (2).
• Das Kabel des Bedienpanels (3) abziehen,
falls vorhanden.
• Die Schraube (4), mit der die Abdeckung
befestigt ist, herausdrehen.
• Vorsichtig den unteren Teil mit den zwei Hal-
terasten (5) aus der Basis herausziehen.
Die vordere Abdeckung in umgekehrter
Reihenfolge wie oben wieder montieren.

Kurzanleitung für die Installation - ACS850-04
20
1
2
5
3
4
