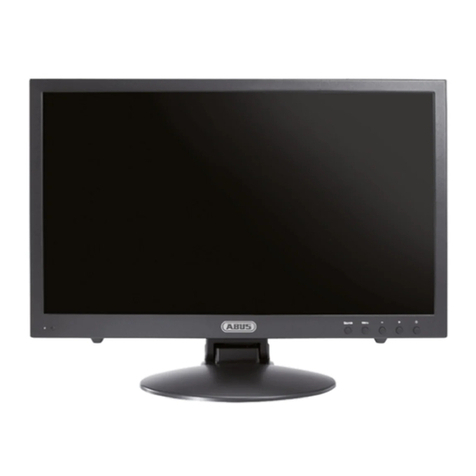

Abus TVAC10010 User manual

1
Deutsch
TVAC10010
TVAC10020
DKurzanleitung 3
Quick Guide 7
FGuide rapide 11
Quick Guide 15
Quick Guide 19
Version 12/2009

2
Deutsch

3
Deutsch
1. Hinweise vor der Installation
Entfernen Sie die Spannungsversorgung des
Monitors, wenn Sie eine Überhitzung oder
Rauchentwicklung feststellen!
Kontaktieren Sie in diesem Fall Ihren Fachhändler!
Halten Sie den Monitor von Wasser fern. Kommt
der Monitor mit Feuchtigkeit in Verbindung, so
entfernen Sie sofort das Netzkabel!
Kontaktieren Sie in diesem Fall Ihren Fachhändler!
Platzieren Sie den Monitor nie in der Nähe von
Hitzequellen, z.B. auf Heizgeräten!
Beachten Sie die Angaben für die
Betriebstemperatur in der Installationsanleitung!
Führen Sie keine Gegenstände in den Monitor ein
(z.B. Nadeln)!
Halten Sie den Monitor fern von direkter
Sonneneinstrahlung!
Platzieren Sie den Monitor nicht in Umgebung mit
hoher Luftfeuchtigkeit!
Platzieren Sie den Monitor nicht auf unebenem
Untergrund!
Berühren Sie den Monitor nicht bei Gewitter bzw.
wenn es blitzt!
Demontieren Sie den Monitor nicht!
Lassen Sie den Monitor nicht fallen!

4
Deutsch
2. Lieferumfang
3. Beschreibung der Anschlüsse
Spannungsversorgung DC 12V, 5,0 A
Audio-Ausgang Audiosignalausgang
Audio-Eingang Audiosignaleingang
VGA-Eingang PC-Signaleingang
Video-Eingang Composite-Videosignaleingang (BNC)
Video-Ausgang Durchgeschleifter Videoausgang
Monitor Netzteil Anleitung auf CD
Spannungs-
versorgung
Audio-
Ausgang
Audio-
Eingang
Video-Ausgang
Video-Eingang
VGA-Eingang

5
Deutsch
4. Anschluss des Monitors
4.1 Verbinden Sie den Monitor mit einem PC oder einem Rekorder
Verwenden Sie ein VGA-Kabel zum Anschluss des Monitors an einen PC oder an einen Rekorder.
4.2 Verbinden Sie den Monitor mit einer Kamera oder einem Rekorder
Verwenden Sie für die Verbindung ein Koaxialkabel mit männlichen BNC-Buchsen.
Verbinden Sie den Video-Eingang des Monitors mit dem Video-Ausgang einer Kamera oder dem
Monitorausgang eines Rekorders.
4.3 Zuletzt verbinden Sie das mitgelieferte Netzteil mit dem Monitor und der 230VAC Stromversorgung.

6
Deutsch
5. Tastenerklärung
Taste Beschreibung
Auto •Auswahl des Eingang-Signals: VGA / AV
•Verlassen des Menüs bzw. eines Menüpunktes
Menu
•Einblenden des OSD (On-Screen-Display)
•Aufruf eine Menüpunktes
•Auswahl eines Menüpunktes zum Bearbeiten
•Bestätigen eines ausgewählten Wertes
- •Wechseln zwischen den Menüpunkten
•Verringern des Wertes im OSD
+ •Wechseln zwischen den Menüpunkten
•Erhöhung des Wertes im OSD
Power Monitor an- / ausschalten
Eine ausführliche Anleitung finden Sie im PDF Format auf der beigelegten CD.

7
English
1. Installation notes
Power down the monitor, if it gets too hot or if it is
smoking.
Contact your distributor when such case happens.
Keep the monitor away from water. If it got wet,
power off immediately!
Contact your distributor when such case happens.
Do not place the monitor close to heat sources
such as heatings.
Refer to the user manual for the operating
temperature!
Do not insert any objects into the monitor, such as
needles!
Keep the monitor away from direct sunlight! Do not place the monitor in high humid
environment!
Do not lace the monitor in unsteady places! Do not touch the monitor on lighting!
Do not disassemble the monitor! Do not drop the monitor!

8
English
2. Content of delivery
3. Physical descriptions
Power Supply DC 12V, 5,0 A
Audio output Audio signal output
Audio input Audio signal input
Video output Loop trough video output
Video input Composite video signal input (BNC)
VGA input PC signal input
Power supply
Monitor Manual on CD
Power supply
Audio
output
Audio
Input
Video output
Video input
VGA input

9
English
4. Connections
4.1 Connect the monitor with a PC or recorder
Please use a VGA cable to connect the monitor with a PC or recorder.
4.2 Connect the monitor with a camera or recorder.
Please use a coaxial cable with male connectors.
Connect the video input of the monitor with the video output of the camera or recorder.
4.3 Only now connect the supplied power supply with the monitor and a 230VAC power socket.

10
English
5. Button description
Button Description
Auto •Select input signal: VGA / AV
•Leave the menu or a menu sub item
Menu
•Show the OSD (On-Screen-Display)
•Call the menu sub item
•Choose the menu sub item for changes
•Approve a chosen value
- •Switch between menu sub items
•Decrease a value in the OSD
+ •Switch between menu sub items
•Increase a value in the OSD
Power Switch monitor on / off
You will find a detailed manual in PDF format on the included CD.

11
Français
1. Instructions avant l‘installation
Eloignez l’alimentation de tension du moniteur, si
vous constatez une surchauffe ou un
développement de fumée!
Contactez dans ce cas votre vendeur spécialiste!
Tenez le moniteur à distance de l‘eau. Si le
moniteur entre en contact avec l‘humidité, éloignez
immédiatement le câble réseau!
Contactez dans ce cas votre vendeur spécialiste!
Ne placez jamais le moniteur à proximité de
sources chaleureuses, par ex. Sur des chauffages!
Respectez les données pour la température
d’exploitation dans le guide d‘installation!
N’introduisez pas d’objets dans le moniteur (ex.
aiguilles)!
Tenez le moniteur à distance de toute pénétration
directe de soleil!
Ne placez pas le moniteur dans un environnement
à haute humidité atmosphérique!
Ne placez pas le moniteur sur un sou-sol inégal!
Ne touchez pas le moniteur en cas d’orages ou
éclair!
Ne démontez pas le moniteur!
Ne laissez pas tomber le moniteur!

12
Français
2. Livraison
3. Description des branchements
Alimentation de tension DC 12V, 5,0 A
Sortie audio Sortie de signal audio
Entrée audio Entrée de signal audio
Entrée VGA Entrée de signal PC
Entrée vidéo Entrée de signal vidéo composite (BNC)
Sortie vidéo Sortie de signal vidéo
Moniteur Alimentation Guide sur CD
Alimentation
de tension
Sortie
audio
Entrée
audio
Sortie vidéo
Entrée vidéo
Entrée VGA

13
Français
4. Branchement du moniteur
4.1 Raccordez le moniteur à un PC ou un enregistreur.
Utilisez un câble VGA pour brancher le moniteur à un PC ou un enregistreur.
4.2 Connectez le moniteur à une caméra ou un enregistreur.
Utilisez un câble coaxial avec des douilles BNC mâles pour la connexion.
Connectez l’entrée vidéo du moniteur à la sortie vidéo d’une caméra ou une sortie de moniteur d’un
enregistreur.
4.3 Finalement vous raccordez l’alimentation de tension livrée au moniteur et à l’alimentation en courant
230VAC.

14
Français
5. Description des touches
Touche Description
Auto •Sélection du signal d‘entrée: VGA / AV
•Quitter un menu ou point de menu
Menu
•Afficher menu OSD (On-Screen-Display)
•Accéder à un point de menu
•Sélection d’un point de menu pour modifier
•Confirmer une valeur choisie
- •Changer entre les points de menu
•Réduire la valeur dans le menu OSD
+ •Changer entre les points de menu
•Augmenter la valeur dans le menu OSD
Power Activer/désactiver moniteur
Vous trouvez un manuel detaillé en fichier PDF sur le CD ajouté.

15
Nederlands
1. Instructies voor het installeren
Verwijder de spanningsvoorziening van de monitor,
wanneer de monitor te warm wordt of
rookontwikkeling veroorzaakt!
Neem contact op met uw installateur!
Houd de monitor uit de buurt van water. Wanneer
de monitor met vochtigheid in aanraking komt dient
u direct de spanningsvoorziening te verwijderen!
Neem contact op met uw installateur!
Plaats de monitor niet in de buurt van hittebronnen,
bijvoorbeeld bij verwarmingen!
Houdt rekening met de bedrijfstemperatuur die in
de handleiding staat vermeld.
Stop niets in de minitor zoals bijvoorbeeld spijkers!
Houdt de monitor uit het direct zonlicht! Plaats de monitor niet in een omgeving met een
hoge luchtvochtigheid!
Plaats de monitor op een vlakke ondergrond!
Raak de monitor niet aan bij onweer of wanneer het
bliksemt!
Demonteer de monitor niet!
Laat de monitor niet vallen!

16
Nederlands
2. Leveringsomvang
3. Omschrijving aansluitingen
Spanningsvoorziening DC 12V, 5,0 A
Audio-uitgang Uitgang audiosignaal
Audio-ingang Ingang audiosignaal
VGA-ingang PC Signaalingang
Video-ingang Composiet ingang videosignaal (BNC)
Video-uitgang Video-uitgang (doorgelust)
Monitor Voeding Handleiding op CD
Spannings-
voorziening
A
udio-
uitgang
A
udio-
ingang
Video-uitgang
Video-ingang
VGA-ingang

17
Nederlands
4. Aansluiting van de monitor
4.1 Verbindt de monitor met een PC of een recorder
Gebruik een VGA kabel voor het aansluiten van de monitor op een PC of een recorder.
4.2 Verbind de recorder met een camera of een recorder
Gebruik voor de verbinding een coaxkabel met manlijke BNC connectoren.
Verbind de video ingang van de monitor met de video uitgang van een camera of de monitor uitgang
van de recorder.
4.3 Als laatste wordt m.b.v. de meegeleverde voeding de monitor aangesloten op de 230ac netspanning.

18
Nederlands
5. Omschrijving toetsen
Toets Omschrijving
Auto •Selecteren ingangssignaal: VGA / AV
•Verlaten van het menu of menupunt
Menu
•Oproepen van het OSD menu (On-Screen-Display)
•Oproepen van een menupunt
•Keuze van een menupunt te bewerken
•Bevestigen van een gekozen waarde
- •Wisselen tussen verschillende menupunten
•verlagen van waardes in het OSD menu
+ •Wisselen tussen verschillende menupunten
•Verhogen van waardes in het OSD menu
Power Monitor aan- / uitschakelen
U vindt een gedetailleerde handleiding in PDF-formaat op de bijgeleverde CD.

19
Dansk
1. Installation
Sluk monitoren hvis den bliver for varm eller
begynder at ryge.
Kontakt din forhandler hvis det sker.
Hold monitoren væk fra van dog andre væsker.
Hvis den bliver våd, sluk den med det samme!
Kontakt din forhandler hvis det sker
Placer ikke monitoren nær varmekilder så som
varmeblæsere, referer til manualen for
drifttemperaturer!
Indsæt ikke objekter i monitoren, så som nåle!
Halten Sie Hold monitoren væk fra direkte sollys! Placer ikke monitoren et sted med høj
luftfugtighed!
Placer ikke monitoren på dårlig underlag!
Rør ikke monitoren når det lyner.!
Skil ikke monitoren ad!
Tab ikke monitoren!

20
Dansk
2. Leveringsomfang
3. Fysisk beskrivelse
Strømforsyning DC 12V, 5,0 A
Lyd udgang Lyd signal udgang
Lyd indgang Lyd signal indgang
VGA indgang PC signal indgang
Video indgang BNC indgang
Video udgang Loop igennem video udgang
Monitor Strømforsyning Manual på CD
Strømforsyning
Lyd
udgang
Lyd
indgang
Video udgang
Video indgang
VGA indgang
