Abus TVAC10050 User manual

1
23.6“ LED Monitor mit HD-SDI (TVAC10050)
Diese Kurzanleitung beschreibt die ersten Einrichtungsschritte für ihren 23.6“ LED Monitor mit HD-SDI.
Detaillierte Informationen erhalten Sie im Handbuch der beiliegenden Produkt CD. www.abus.com
130227-TVAC10050-Quick-Guide-DB.indd 1 07.03.13 15:05

Sehr geehrte Kundin, sehr geehrter Kunde,
Wir bedanken uns für den Kauf dieses Produktes.
Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen
Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und
Unterlagen sind beim Hersteller hinterlegt.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie
als Anwender diese Bedienungsanleitung beachten! Lesen Sie sich vor Inbetriebnahme des
Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und
Sicherheitshinweise!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jewei-
ligen Inhaber. Alle Rechte vorbehalten. Bei Fragen wenden Sie sich an Ihren Facherrichter
oder Fachhandelspartner!
130227-TVAC10050-Quick-Guide-DB.indd 2 07.03.13 15:05

3
Deutsch
Inhaltsverzeichnis .......................3
Lieferumfang .......................4
Warnhinweise .......................5
Beschreibung der Anschlüsse .......................6
Tastenerklärung .......................7
Anschlussmöglichkeiten des Monitors .......................8
English
Contents .......................3
Scope of delivery .......................12
Warnings .......................13
Guide to the connections .......................14
Button functions .......................15
Connection options for the monitor .......................16
Français
Sommaire .......................3
Contenu de la livraison .......................20
Avertissements .......................21
Description des connecteurs .......................22
Explication des touches .......................23
Possibilités de raccordement du moniteur .......................24
Inhaltsverzeichnis
Contents • Sommaire • Inhoudsopgave • Indholdsfortegnelse • Spis treści
Nederlands
Inhoudsopgave .......................3
Leveringsomvang .......................28
Waarschuwingen .......................29
Beschrijving van de aansluitingen .......................30
Toetsenbeschrijving .......................31
Aansluitmogelijkheden van de monitor .......................32
Dansk
Indholdsfortegnelse .......................3
Leveringsomfang .......................36
Advarselshenvisninger .......................37
Beskrivelse af tilslutningerne .......................38
Tastbeskrivelser .......................39
Tilslutningsmuligheder for monitoren .......................40
Polski
Spis treści .......................3
Zakres dostawy .......................44
Wskazówki ostrzegawcze .......................45
Opis złącz .......................46
Opis złącz Objaśnienie przycisków .......................47
Możliwości podłączenia monitora .......................48
130227-TVAC10050-Quick-Guide-DB.indd 3 07.03.13 15:05

4
• Monitor inkl. Standfuss
• Netzteil
• EU- und UK-Kaltgerätekabel
• HDMI-Kabel
• VGA-Kabel
• PC-Audio Kabel
• Kurzanleitung
• Anleitung auf CD
Lieferumfang
130227-TVAC10050-Quick-Guide-DB.indd 4 07.03.13 15:05

5
Warnhinweise
Stellen Sie das Gerät nur in trockenen
und staubgeschützten Räumen auf.
Betreiben Sie den Monitor nur mit
einer geeigneten Spannungsquelle.
Achten Sie auf eine unterbrechungs-
freie Stromversorgung bei Betrieb
mit permanenter Spannungsquelle.
Führen Sie keine Gegenstände in
den Monitor ein (z.B. Nadeln).
Betreiben Sie den Monitor nur unter
den empfohlenen Umgebungs-
bedingungen.
Die Lüungsönungen des Gerätes
dürfen nicht abgedeckt oder
zugebaut werden.
!
130227-TVAC10050-Quick-Guide-DB.indd 5 07.03.13 15:05

6
Beschreibung der Anschlüsse
4. HDMI-
Eingang
5. VGA-
Eingang
6. S-Video
Eingang
7. Video-
Eingang 1
8. Video-
Ausgang 1
9. Video-
Eingang 2
10. Video-
Ausgang 2
11. PC-Audio-
Eingang
12. Audio-
Eingang L
13. Audio-
Eingang R
Schnittstel-
le für multi-
mediale
Daten
PC- und
DVR-Sig-
naleingang
Analoger
Signalein-
gang
Composite-
Videosignal-
eingang
1 (BNC)
Durchge-
schliener
Videosig-
nalaus-
gang
1 (BNC)
Composite-
Video-
signal-
eingang
2 (BNC)
Durchge-
schliener
Videosig-
nalaus-
gang
2 (BNC)
3,5 mm Klinke,
Audiosignal-
eingang
gekoppelt
mit dem VGA-
Eingang
Cinch Eingang
L, Audiosignal-
eingang
gekoppelt mit
den Videoein-
gängen
Cinch Eingang
R, Audiosig-
naleingang
gekoppelt mit
den Videoein-
gängen
1. HD-SDI
Eingang
2. HD-SDI
Ausgang
3. Spannungs-
versorgung
HD-SDI
Videosignal-
eingang
(BNC)
Durchgeschlif-
fener HD-SDI
Videosignal-
ausgang (BNC)
DC 12V / 3 A,
verwenden Sie für den
Betrieb bitte nur das
mitgelieferte Netzteil!
31 42 5 6
987 10 11 12 13
130227-TVAC10050-Quick-Guide-DB.indd 6 07.03.13 15:05

7
Source Menu + - Power
Auswahl der verschiedenen
Eingangssignale:
• VGA (PC- oder DVR-Signaleingang)
• HDMI (digitaler Signaleingang)
• SDI (HD-SDI Signaleingang)
• AV1 oder AV2 (Composite-
Signaleingänge)
• S-Video (analoger Signaleingang)
• Im Menü:Auswahl eines Haupt-
menüpunktes oder wechseln zwi-
schen den Untermenüpunkten
• Einblenden
des OSD
(On-Screen-
Display)
• Verlassen
eines Menü-
punktes und
des Menüs
• Erhöhen der Laut-
stärke während des
Betriebs
• Im Menü: Wech-
seln zwischen den
Hauptmenüpunkten
• Erhöhung des Wertes
im OSD
• Übernahme eines
Signaleingangs
• Verringern der Laut-
stärke während des
Betriebs
• Im Menü: Wechseln
zwischen den Haupt-
menüpunkten
• Verringern des Wer-
tes im OSD
• Übernahme eines
Signaleingangs
Monitor ein- /
ausschalten
Tastenerklärung
Source
Menu
+
-
Power
130227-TVAC10050-Quick-Guide-DB.indd 7 07.03.13 15:05

8
Anschlussmöglichkeiten des Monitors
1. Verbinden Sie den Monitor mit einem
PC oder einem Rekorder via VGA-Kabel.
2. Verbinden Sie den Monitor mit einem
PC oder Rekorder via HDMI-Kabel.
130227-TVAC10050-Quick-Guide-DB.indd 8 07.03.13 15:05

9
3. Verbinden Sie den Monitor mit einer Kamera
oder einem Rekorder via Koaxialkabel. Verwen-
den Sie für die Verbindung ein Koaxialkabel
mit BNC-Steckern (männlich).
4.
Verbinden Sie den Monitor mit einer HD-SDI
Kamera via Koaxiakabel. Verwenden Sie für
die Verbindung ein Koaxialkabel (RG6) mit
BNC-Steckern (männlich).
6. Zuletzt verbinden Sie das mitgelieferte Netzteil
mit dem Monitor und der 230VAC Stromversor-
gung.
130227-TVAC10050-Quick-Guide-DB.indd 9 07.03.13 15:05

Dear customer,
thank you for purchasing this product.
This product complies with current domestic and European regulations. Conformity has
been proven, and all related certications are available from the manufacturer on request.
To maintain this condition and to guarantee safe operation, it is your obligation to observe
this user guide!
Read the entire user guide carefully before putting the product into operation and pay
attention to all operating and safety information! All company names and product
descriptions are trademarks of the corresponding owner. All rights reserved. In the event of
questions, please contact your local maintenance specialist or dealer.
English
130227-TVAC10050-Quick-Guide-DB.indd 10 07.03.13 15:05

11
23.6“ LED monitor with HD-SDI (TVAC10050)
This quickstart guide describes the first setup steps for your 23.6“ LED monitor with HD-SDI.
More detailed information can be found in the manual on the included product CD. www.abus.com
130227-TVAC10050-Quick-Guide-DB.indd 11 07.03.13 15:05

12
• Monitor including stand
• Power supply unit
• EU and UK power cord
• HDMI cable
• VGA cable
• PC audio cable
• Quickstart guide
• Manual (on CD)
Scope of delivery
130227-TVAC10050-Quick-Guide-DB.indd 12 07.03.13 15:05

13
Warnings
Only install the device in dry rooms
which are protected from dust.
Only operate the monitor with a
suitable voltage source.
Be sure to use an uninterruptible power
supply when operating the monitor on
a permanent voltage source.
Do not insert any objects into the
monitor (e.g. needles).
Only operate the monitor in the
ambient conditions recommended
by the manufacturer.
The ventilation openings should
not be covered up or obstructed.
!
130227-TVAC10050-Quick-Guide-DB.indd 13 07.03.13 15:05

14
Guide to the connections
4. HDMI
input
5. VGA
input
6. S-Video
input
7. Video
input 1
8. Video
output 1
9. Video
input 2
10. Video
output 2
11. PC audio
input
12. Audio
input L
13. Audio
input R
Port for
multi-media
data
PC and DVR
signal input
Analogue
signal input
Composite
video signal
input 1
(BNC)
Looped-
through
video sig-
nal output
1 (BNC)
Composite
video sig-
nal input
2 (BNC)
Looped-
through
video sig-
nal output
2 (BNC)
3.5 mm jack,
audio signal
input coupled
with the VGA
input
Cinch input L,
audio signal
input coupled
with the video
inputs
Cinch input R,
audio signal
input coupled
with the video
inputs
1. HD-SDI
input
2. HD-SDI
output
3. Power
supply
HD-SDI
video signal
input (BNC)
Looped-
through
HD-SDI video
signal output
(BNC)
DC 12 V / 3 A, only use
the power supply unit
provided for operating
the monitor!
31 42 5 6
987 10 11 12 13
130227-TVAC10050-Quick-Guide-DB.indd 14 07.03.13 15:05

15
Source Menu + - Power
Select one of the dierent input signals:
• VGA (PC or DVR signal input)
• HDMI (digital signal input)
• SDI (HD-SDI signal input)
• AV1 or AV2 (composite signal inputs)
• S-Video (analogue signal input)
• In the menu: select one of the
main menu items or switch between
submenus
• Show
the OSD
(on-screen
display)
• Exit a menu
item and the
menu
• Increase the volume
during operation
• In the menu:
switch between
main menu items
• Increase the value
in the OSD
• Adopt a signal
input
• Decrease the volume
during operation
• In the menu: switch
between main menu
items
• Reduce the value in
the OSD
• Adopt a signal input
Switches
monitor on
or o
Button functions
Source
Menu
+
-
Power
130227-TVAC10050-Quick-Guide-DB.indd 15 07.03.13 15:05

16
Connection options for the monitor
1. Connect the monitor to a PC or recorder
via VGA cable.
2
. Connect the monitor to a PC or recorder
via HDMI cable.
130227-TVAC10050-Quick-Guide-DB.indd 16 07.03.13 15:05

17
3. Connect the monitor to a camera or a recorder
via coaxial cable. Use a coaxial cable with BNC
plugs (male) for the connection.
4. Connect the monitor to an HD-SDI camera via
coaxial cable. Use a coaxial cable (RG6) with
BNC plugs (male) for the connection.
6. Finally, connect the power supply unit provi-
ded to the monitor and the 230 V AC
power supply.
130227-TVAC10050-Quick-Guide-DB.indd 17 07.03.13 15:05

18
Chère cliente, cher client,
Nous vous remercions d’avoir porté votre choix sur ce produit.
Ce produit est conforme aux exigences des directives européennes et nationales en vigueur.
La conformité de ce produit a été prouvée. Les déclarations et documents correspondants
sont consultables auprès du fabricant.
An de préserver la conformité du produit et d‘assurer un fonctionnement en toute sécurité,
nous vous demandons de respecter les recommandations de ce manuel de l‘utilisateur.
Avant la mise en service du produit, veuillez lire le manuel d‘utilisateur dans son intégralité
et respecter toutes les consignes d‘utilisation et de sécurité. Tous les noms de sociétés et
de produits mentionnés dans le manuel sont des marques déposées. Tous droits réservés.
Pour plus de renseignements, adressez-vous à votre installateur ou revendeur spécialisé !
Français
130227-TVAC10050-Quick-Guide-DB.indd 18 07.03.13 15:05

19

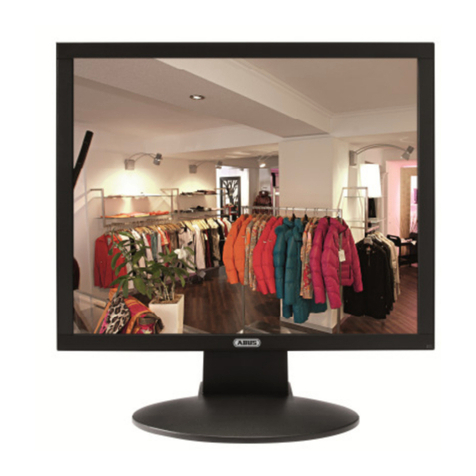

Moniteur LED écran 23,6“ avec HD-SDI (TVAC10050)
Ce guide de démarrage rapide décrit les premières étapes d‘installation de votre moniteur LED 23,6“ avec HD-SDI.
Vous trouverez des informations détaillées dans le manuel sur CD livré avec les produits. www.abus.com
130227-TVAC10050-Quick-Guide-DB.indd 19 07.03.13 15:05

20
• Moniteur avec support
• Bloc d’alimentation
• Câbles de démarrage à froid
avec prises EU et UK
• Câble HDMI
• Câble VGA
• Câble audio PC
• Guide de démarrage rapide
• Instructions sur CD
Contenu de la livraison
130227-TVAC10050-Quick-Guide-DB.indd 20 07.03.13 15:05
