Abus TVAC10030 User manual

TVAC10030
DBedienungsanleitung
User manual
FManuel utilisateur
Gebruikershandleiding
Brugerhåndbog
Version 03/2010

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.
Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf
Seite 4.
These user manual contains important information for installation and operation.
This should be also noted when this product is passed on to a third party.
Therefore look after these operating instructions for future reference!
A list of contents with the corresponding page number can be found in the index on page 16.
Ce mode d’emploi appartient à de produit. Il contient des recommandations en ce qui concerne sa
mise en service et sa manutention. Veuillez en tenir compte et ceci également lorsque vous remettez
le produit à des tiers. Conservez ce mode d’emploi afin de pouvoir vous documenter en temps utile!
Vous trouverez le récapitulatif des indications du contenu á la table des matières avec mention de la page
correspondante á la page 28.
Deze gebruiksaanwijzing hoort bij dit product. Er staan belagrijke aanwijzingen in betreffende de
ingebruikname en gebruik, ook als u dit product doorgeeft aan derden.
Bewaar deze hendleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!
U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op
pagina 40.
Denne manual hører sammen med dette produkt. Den indeholder vigtig information som skal bruges
under opsætning og efterfølgende ved service. Dette skal huskes også når produkter gives videre til
anden part. Læs derfor denne manual grundigt igennem også for fremtiden.
Indholdet kan ses med sideanvisninger kan findes i indekset på side 52.
Deutsch
English
Français
Dansk
Nederlands

TVAC10030
Bedienungsanleitung
Version 03/2010
Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!

1
Deutsch
Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die
Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim
Hersteller (www.abus-sc.com) hinterlegt.
Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender
diese Bedienungsanleitung beachten!
Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle
Bedienungs- und Sicherheitshinweise!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.
Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!
Haftungsausschluss
Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder
Ungenauigkeiten auffallen, so teilen Sie uns diese bitte auf der Rückseite des Handbuchs angegebener
Adresse mit.
Die ABUS Security-Center GmbH übernimmt keinerlei Haftung für technische und typographische Fehler
und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den
Bedienungsanleitungen vorzunehmen.
ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in
Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei
Garantie für den Inhalt dieses Dokuments übernommen.

2
Deutsch
Symbolerklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die
Gesundheit besteht, z.B. durch elektrischen Schlag.
Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser
Bedienungsanleitung hin, die unbedingt zu beachten sind.
Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung
gegeben werden sollen.
Wichtige Sicherheitshinweise
Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung. In solchen Fällen erlischt jeder Garantieanspruch!
Dieses Gerät wurde unter Einhaltung internationaler Sicherheitsstandards gefertigt.
Bitte lesen Sie die folgenden Sicherheitshinweise aufmerksam durch.
Sicherheitshinweise
1. Stromversorgung
90-250 V Wechselspannung, 50/60 Hz
Betreiben Sie dieses Gerät nur an einer Stromquelle, die die auf dem Typenschild angegebene
Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie
sich an Ihr Energieversorgungsunternehmen. Trennen Sie das Gerät von der Netzstromversorgung,
bevor Sie Wartungs- oder Installationsarbeiten durchführen.
2. Überlastung
Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu
einem Brand oder einem Stromschlag führen kann.
3. Flüssigkeiten
Stellen Sie das Gerät nur in trockenen und staubgeschützten Räumen auf. Schützen
Sie das Gerät vor dem Eindringen von Flüssigkeiten aller Art.
4. Reinigung
Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel.
Das Gerät ist dabei vom Netz zu trennen.
5. Belüftung
Die Lüftungsöffnungen des Gerätes dürfen nicht abgedeckt oder zugebaut werden
Verhindern Sie das Eindringen von Gegenständen in das Gerät, z.B. über die Lüftungsöffnungen.
6. Zubehör
Schließen Sie nur ausdrücklich dafür vorgesehene Geräte an. Andernfalls kann es zu
Gefahrensituationen oder Schäden am Gerät kommen.
7. Aufstellungsort
Stellen Sie das Gerät nur in trockenen und staubgeschützten Räumen auf. Schützen Sie das Gerät vor
dem Eindringen von Flüssigkeiten aller Art.
Platzieren Sie den Monitor nicht in direkter Nähe von Heizungen, Öfen, anderen Wärmequellen oder
unter direkter Sonneneinstrahlung.
Betreiben Sie das Gerät nur an Standorten mit Temperaturen im zulässigen
Umgebungstemperaturbereich 0°~50°C.

3
Deutsch
Warnungen
Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweisung zu beachten!
1. Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:
•Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.
•Verbiegen oder verdrehen Sie das Netzkabel nicht.
•Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen Sie den
Stecker an.
•Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist, um zu
verhindern, dass die Kunststoffummantelung schmilzt.
2. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen:
•Öffnen Sie niemals das Gehäuse oder das Netzteil.
•Stecken Sie keine metallenen oder feuergefährlichen Gegenstände in das Geräteinnere.
•Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sie
bitte einen Überspannungsschutz.
3. Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler.
LCD-Bildschirm
•Der LCD-Bildschirm kann unter starker Krafteinwirkung zerstört werden.
•Wenn Sie das System in kalter Umgebung verwenden, können Darstellungsfehler im Display
auftreten. Dabei handelt es sich jedoch nicht um eine Fehlfunktion und der LCD-Bildschirm arbeitet
wieder normal, wenn die Umgebungstemperatur ansteigt.
•Schwarze (dunkle) oder helle Punkte können stellenweise und dauerhaft auf dem Bildschirm
erscheinen. Solche Punkte sind bei LCD-Bildschirmen normal und stellen keine Fehlfunktion dar.
Trotz Hochpräzisionstechnologie bei der Herstellung sind eine sehr kleine Anzahl dunkler und
permanent leuchtender Pixel unvermeidlich. Außerdem kann nach dem Ausschalten noch mehrere
Sekunden lang ein verzerrtes Bild zu sehen sein.
Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass
alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.
Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor,
sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am
Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern
auch für andere Personen.
Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt
verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden
werden können.
Auspacken
Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.
Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät.
Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und
informieren Sie den Lieferdienst.

4
Deutsch
Inhaltsverzeichnis
1.Bestimmungsgemäße Verwendung .....................................................................................................5
2.Lieferumfang...........................................................................................................................................5
3.Merkmale und Funktionen.....................................................................................................................5
4.Überblick – Typennummer....................................................................................................................5
5.Beschreibung der Anschlüsse..............................................................................................................6
6. Montage...................................................................................................................................................6
6.1 Stromversorgung............................................................................................................................6
6.2 Ventilation.......................................................................................................................................6
6.3 Wandmontage................................................................................................................................6
7.Anschluss des Monitors........................................................................................................................7
8.Tastenerklärung......................................................................................................................................7
9.On-Screen-Menü.....................................................................................................................................8
10. Wartung und Reinigung.........................................................................................................................9
10.1 Wartung........................................................................................................................................9
10.2 Reinigung.....................................................................................................................................9
11.Entsorgung .............................................................................................................................................9
12.Technische Daten.................................................................................................................................10

5
Deutsch
1. Bestimmungsgemäße Verwendung
Dieser Monitor dient in Kombination mit angeschlossenen Videosignalquellen wie z.B. Digitalrekordern
zur Überwachung von Objekten. Der Monitor verfügt über einen VGA-Eingang, der es z. B. ebenfalls
ermöglicht, den Monitor mit einem PC zu nutzen.
Eine ausführliche Funktionsbeschreibung finden Sie im Kapitel „3. Merkmale und Funktionen“.

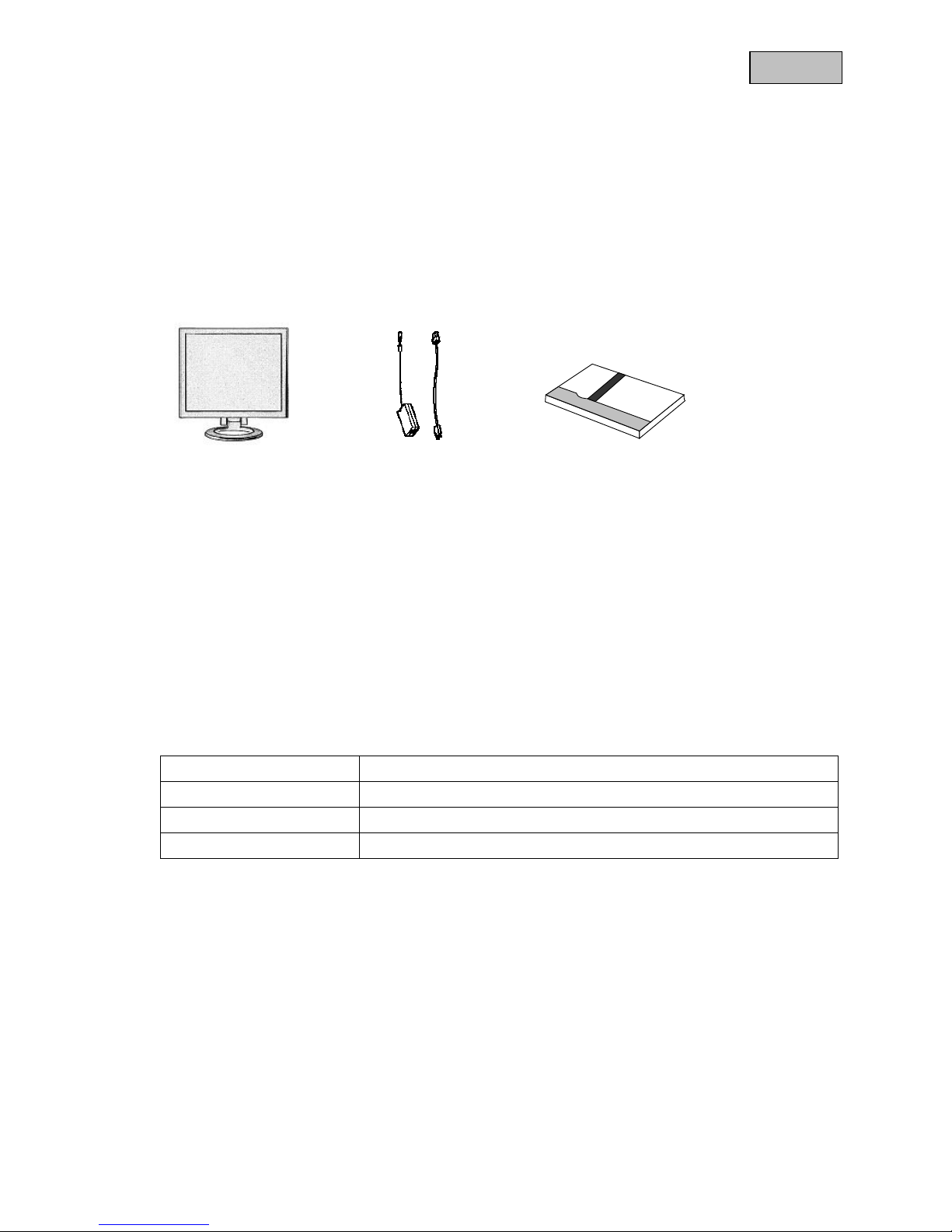

2. Lieferumfang
3. Merkmale und Funktionen
•Graphisches OSD
•Schnelle Reaktionszeit (5ms)
•Hohe Auflösung (1280 x 1024 Pixel)
•Integrierte Lautsprecher
•VGA-Eingang
4. Überblick – Typennummer
Typennummer TVAC10030
Bildschirmgröße 19“
Auflösung 1280 (H) x 1024 (V) SXGA
Helligkeit 300 cd/m2
Monitor Netzteil Bedienungsanleitung

6
Deutsch
5. Beschreibung der Anschlüsse
VGA-Eingang PC-Signaleingang
Audio-Eingang Audiosignaleingang
Spannungsversorgung DC 12V, 5,0 A
6. Montage
6.1 Stromversorgung
Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Netzspannung und die
Nennspannung des Monitornetzteils übereinstimmen.
6.2 Ventilation
Bitte Sorgen Sie für ausreichende Belüftung. Die Lüftungsöffnungen dürfen für ausreichende Belüftung
nicht abgedeckt werden.
6.3 Wandmontage
Für die Wandmontage verwenden Sie bitte eine VESA kompatible Wandhalterung.
Auf der Rückseite des Monitors befinden sich die quadratisch angeordneten Montagelöcher
(Mittenentfernung 75 mm). Der Monitor ist mit der ABUS TVAC10500 Wandhalterung kompatibel.
Entfernen Sie die Abdeckung des Standfußes an der Monitorrückseite und schrauben Sie diesen ab.
Bitte beachten Sie die beigelegte Montageanleitung der Wandhalterung.
Während der Montage muss der TFT-Monitor von der Netzspannung getrennt sein.
Spannungs-
versorgung
A
udio-
Eingang
VGA-Eingang

7
Deutsch
7. Anschluss des Monitors
Verbinden Sie den Monitor mit einem PC oder einem Rekorder
Verwenden Sie ein VGA-Kabel zum Anschluss des Monitors an einen PC oder an einen Rekorder.
Zuletzt verbinden Sie das mitgelieferte Netzteil mit dem Monitor und der 230VAC Stromversorgung.
8. Tastenerklärung
Taste Beschreibung
Auto •Automatische Justierung
•Wechseln zwischen den Menüpunkten
Menu •Einblenden des OSD (On-Screen-Display)
•Wechseln zwischen den Menüpunkten
- •Verringern des Wertes im OSD
+ •Erhöhung des Wertes im OSD
Power Monitor an- / ausschalten
