Abus TVAC50020 User manual

1
Deutsch
TVAC50020
TVAC50030
DKurzanleitung ................. 2
Quick Guide ...................... 7
FGuide rapide ................. 12
Quick Guide
................... 17
Quick Guide .................. 22
Version 12/2009

2
Deutsch
1. Hinweise vor der Installation
Entfernen Sie die Spannungsversorgung des
Monitors, wenn Sie eine Überhitzung oder
Rauchentwicklung feststellen!
Kontaktieren Sie in diesem Fall Ihren Fachhändler!
Halten Sie den Monitor von Wasser fern. Kommt
der Monitor mit Feuchtigkeit in Verbindung, so
entfernen Sie sofort das Netzkabel!
Kontaktieren Sie in diesem Fall Ihren Fachhändler!
Platzieren Sie den Monitor nie in der Nähe von
Hitzequellen, z.B. auf Heizgeräten!
Beachten Sie die Angaben für die
Betriebstemperatur in der Installationsanleitung!
Führen Sie keine Gegenstände in den Monitor ein
(z.B. Nadeln)!
Halten Sie den Monitor fern von direkter
Sonneneinstrahlung!
Platzieren Sie den Monitor nicht in Umgebung mit
hoher Luftfeuchtigkeit!
Platzieren Sie den Monitor nicht auf unebenem
Untergrund!
Berühren Sie den Monitor nicht bei Gewitter bzw.
wenn es blitzt!
Demontieren Sie den Monitor nicht!
Lassen Sie den Monitor nicht fallen!

3
Deutsch
2. Lieferumfang
3. Beschreibung der Anschlüsse
Alarm-Eingänge Alarm-Eingänge für die Pop-Up-Signalisierung
Spannungsversorgung DC 12V, 5 A
Audio-Eingang Audiosignaleingang
HDMI-Eingang Schnittstelle für multimediale Daten
VGA-Eingang PC- und DVR-Signaleingang
Video-Eingänge 1-4 Composite-Videosignaleingang (BNC)
Video-Ausgänge 1-4 Durchgeschleifte Videoausgänge
Monitor Netzteil
Anleitung auf CD
Spannungs-
Versorgung
A
udio-
Eingang
V
ideo-
Ausgang 4
V
ideo-
Eingang 1
V
G
A
-
Eingang
HDMI-
Eingang
V
ideo-
Eingang 2
V
ideo-
Eingang 3
V
ideo-
Eingang 4
V
ideo-
Ausgang 3
V
ideo-
Ausgang 2
V
ideo-
Ausgang 1
Alarm-
Eingänge
VG
A
-Kabel
HDMI-Kabel HDMI-DVI Kabel

4
Deutsch
4. Anschluss des Monitors
4.1 Verbinden Sie den Monitor mit einem PC oder einem Rekorder via VGA.
Verwenden Sie ein VGA-Kabel zum Anschluss des Monitors an einen PC oder an einen Rekorder.
4.2 Verbinden Sie den Monitor mit einem PC oder Rekorder via HDMI
Verwenden Sie ein HDMI-Kabel zum Anschluss des Monitors an einen PC oder einen Rekorder.
4.3 Verbinden Sie den Monitor mit einem PC oder Rekorder via HDMI and DVI.
Verwenden Sie ein HDMI-DVI Kabel zum Anschluss des Monitors an einen PC oder einen Rekorder
mit DVI- Ausgang.

5
Deutsch
4.4 Verbinden Sie den Monitor mit einer Kamera oder einem Rekorder
Sie haben die Möglichkeit bis zu vier Kameras oder Rekorder anzuschließen.
Verwenden Sie für die Verbindung ein Koaxialkabel mit BNC-Steckern (männlich).
Verbinden Sie einen der Video-Eingänge des Monitors mit dem Video-Ausgang einer Kamera oder
dem Monitorausgang eines Rekorders.
4.5 Zuletzt verbinden Sie das mitgelieferte Netzteil mit dem Monitor und der 230VAC Stromversorgung.

6
Deutsch
5. Tastenerklärung
Taste Beschreibung
AV1 – AV4 Vollbildanzeigemodus des ausgewählten Composite-Videosignaleingangs
Ein Aufleuchten der jeweiligen Taste signalisiert einen Alarm.
□Änderung der Mehrfachansicht, nur möglich für die Composite-
Videosignaleingänge
SOURCE
Auswahl der verschiedenen Eingangssignale:
•HDMI (digitaler Signaleingang)
•VGA (PC- oder DVR-Signaleingang)
•AV (Quad-Funktion)
←Verringern des Wertes im OSD
→
•Aufruf eines Menüpunktes
•Auswahl eines Menüpunktes zum Bearbeiten
•Erhöhung des Wertes im OSD
↑↓ Wechseln zwischen den Menüpunkten
MENU
•Einblenden des OSD (On-Screen-Display)
•Bestätigen eines ausgewählten Wertes
•Verlassen eines Menüpunktes und des Menüs
Power Monitor an- / ausschalten
Eine ausführliche Anleitung finden Sie im PDF Format auf der beigelegten CD.

7
English
1. Installation notes
Power down the monitor, if it gets too hot or if it is
smoking.
Contact your distributor when such case happens.
Keep the monitor away from water. If it got wet,
power off immediately!
Contact your distributor when such case happens.
Do not place the monitor close to heat sources
such as heatings.
Refer to the user manual for the operating
temperature!
Do not insert any objects into the monitor, such as
needles!
Keep the monitor away from direct sunlight! Do not place the monitor in high humid environment!
Do not lace the monitor in unsteady places! Do not touch the monitor on lighting!
Do not disassemble the monitor! Do not drop the monitor!

8
English
2. Content of delivery
3. Physical descriptions
Alarm-Inputs Alarm Inputs for Pop up function.
Power Supply DC 12V, 5 A
Audio input Audio signal input
HDMI Input Interface for multimedia-based data
VGA input PC signal input
Video INs 1-4 Composite video signal input (BNC)
Video OUTs 1-4 Loop trough video outputs
Monitor Power supply
Manual on CD
VGA cable
HDMI cable HDMI-DVI cable
Power
supply
Audio-IN
V
ideo
OUT 1
V
ideo
IN 4
V
GA
Input
HDMI
Input
V
ideo
IN 3
V
ideo
IN 2
V
ideo
IN 1
V
ideo
OUT 2
V
ideo
OUT 3
V
ideo
OUT 4
Alarm
inputs

9
English

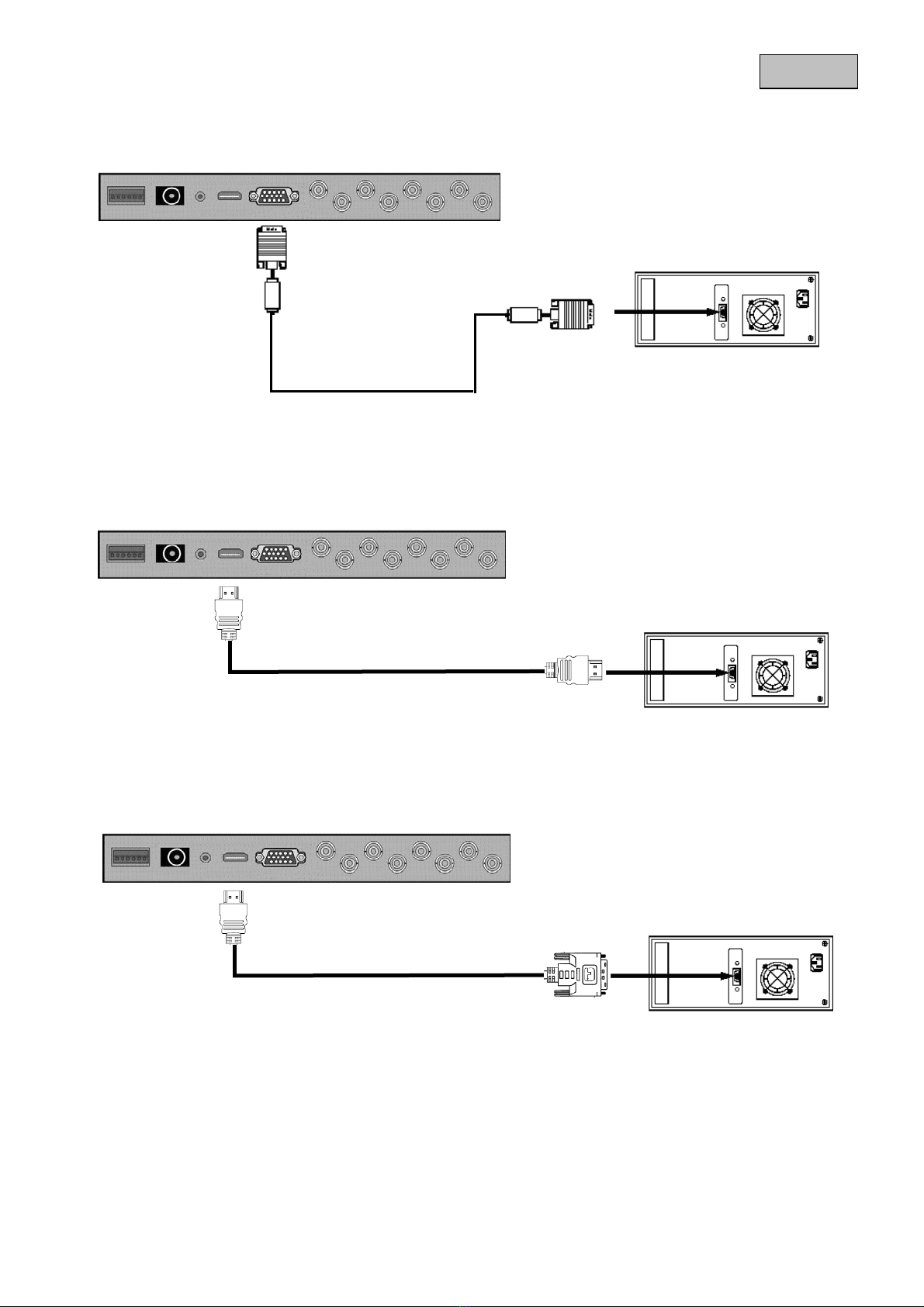

4. Connections
4.1. Connect the monitor with a PC or recorder via VGA.
Please use a VGA cable to connect the monitor with a PC or recorder.
4.2. Connect the monitor with a PC or recorder via HDMI.
Please use an HDMI cable to connect the monitor with a PC or recorder.
4.3. Connect the monitor with a PC or recorder via HDMI and DVI.
Please use a HDMI-DVI cable to connect the monitor with a PC or recorder with a DVI output

10
English

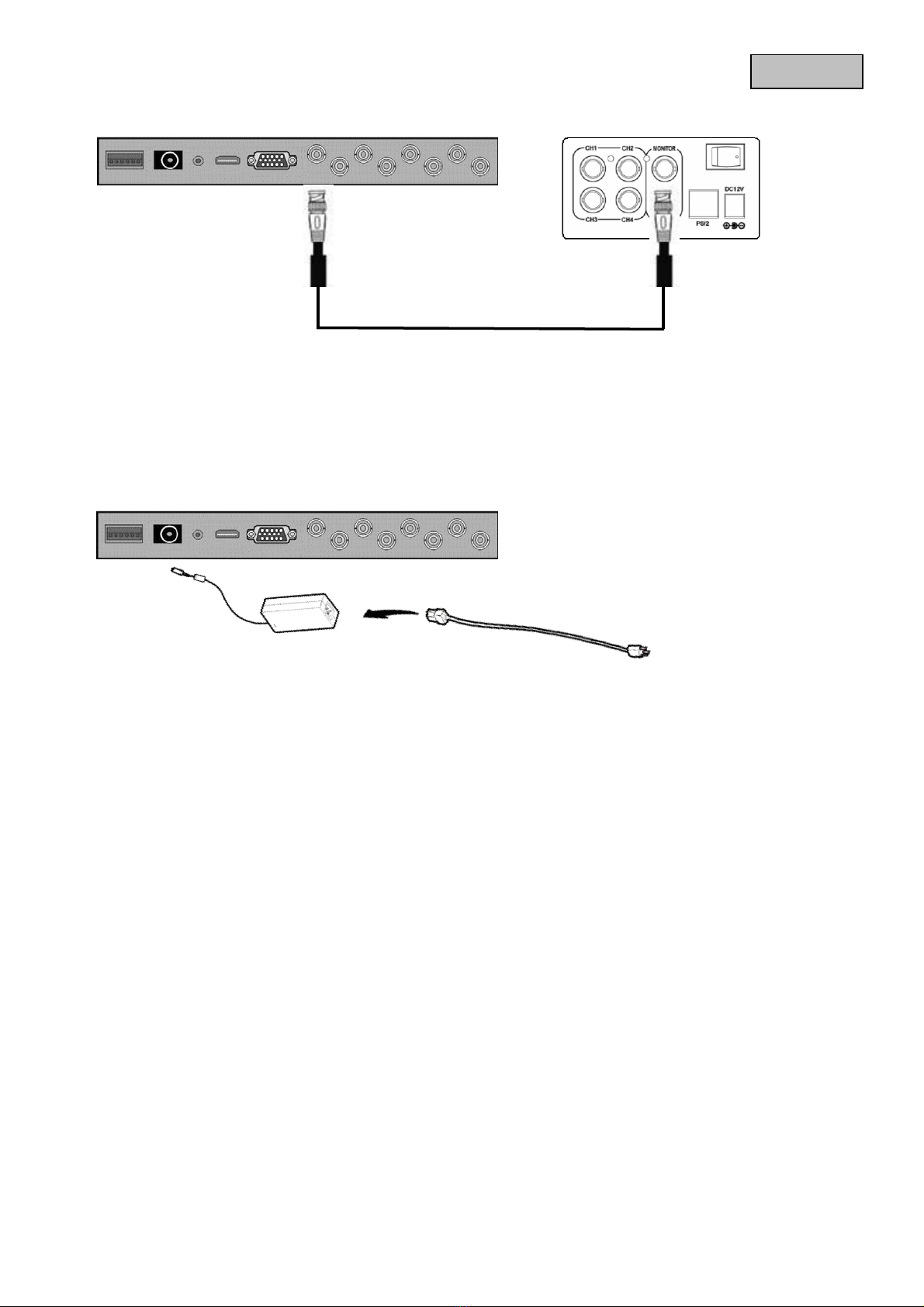

4.4 Connect the monitor with a camera or recorder.
You can connect up to 4 cameras or recorders. Please use a coaxial cable with male connectors.
Connect the video input of the monitor with the video output of the camera or recorder.
4.5 Only now connect the supplied power supply with the monitor and a 230VAC power socket.

11
English
5. Button description
Button Description
AV1 – AV2 Full Screen view of the selected composite video input.
A lighting of a button shows an alarm trigger.
□Changing of the multiple views, only possible for the composite
video signals.
SOURCE
Selection of the different input signals:
•HDMI (digital signal input)
•VGA (PC signal input)
•AV (Quad function)
←Decrease a value in the OSD
→
•Call the menu sub item
•Choose the menu sub item for changes
•Increase a value in the OSD
↑↓ Switch between menu sub items
MENU
•Show the OSD (On-Screen-Display)
•Approve a chosen value
•Leave the menu or a menu sub item
Power Switch monitor on / off
You will find a detailed manual in PDF format on the included CD.

12
Français
1. Instructions avant l‘installation
Eloignez l’alimentation de tension du moniteur, si
vous constatez une surchauffe ou un développement
de fumée!
Contactez dans ce cas votre vendeur spécialiste!
Tenez le moniteur à distance de l‘eau. Si le
moniteur entre en contact avec l‘humidité, éloignez
immédiatement le câble réseau!
Contactez dans ce cas votre vendeur spécialiste!
Ne placez jamais le moniteur à proximité de sources
chaleureuses, par ex. Sur des chauffages!
Respectez les données pour la température
d’exploitation dans le guide d‘installation!
N’introduisez pas d’objets dans le moniteur (ex.
aiguilles)!
Tenez le moniteur à distance de toute pénétration
directe de soleil!
Ne placez pas le moniteur dans un environnement
à haute humidité atmosphérique!
Ne placez pas le moniteur sur un sou-sol inégal!
Ne touchez pas le moniteur en cas d’orages ou
éclair!
Ne démontez pas le moniteur!
Ne laissez pas tomber le moniteur!

13
Français
2. Kit de livraison
3. Description des branchements
Entrée d‘alarme Entrées d’alarme pour fonction pop-up
Alimentation DC 12V, 5 A
Entrée audio Entrée du signal audio
Entrée HDMI Interface pour données multimédias
Entrée VGA Entrée du signal du PC
Vidéo INs 1-4 Connexion entrée pour signaux vidéo (BNC)
Vidéo OUTs 1-4 Raccordement aux sorties vidéo
Moniteur Alimentation
Manuel sur CD
Câble VG
A
Câble HDMI Câble HDMI-DVI
Alimentation
Audio IN
V
idéo
OUT 1
V
idéo
IN 4
Entrée VGA
Entrée HDMI
V
idéo
IN 3
V
idéo
IN 2
V
idéo
IN 1
V
idéo
OUT 2
V
idéo
OUT 3
V
idéo
OUT 4
Entrées
d’alarme

14
Français

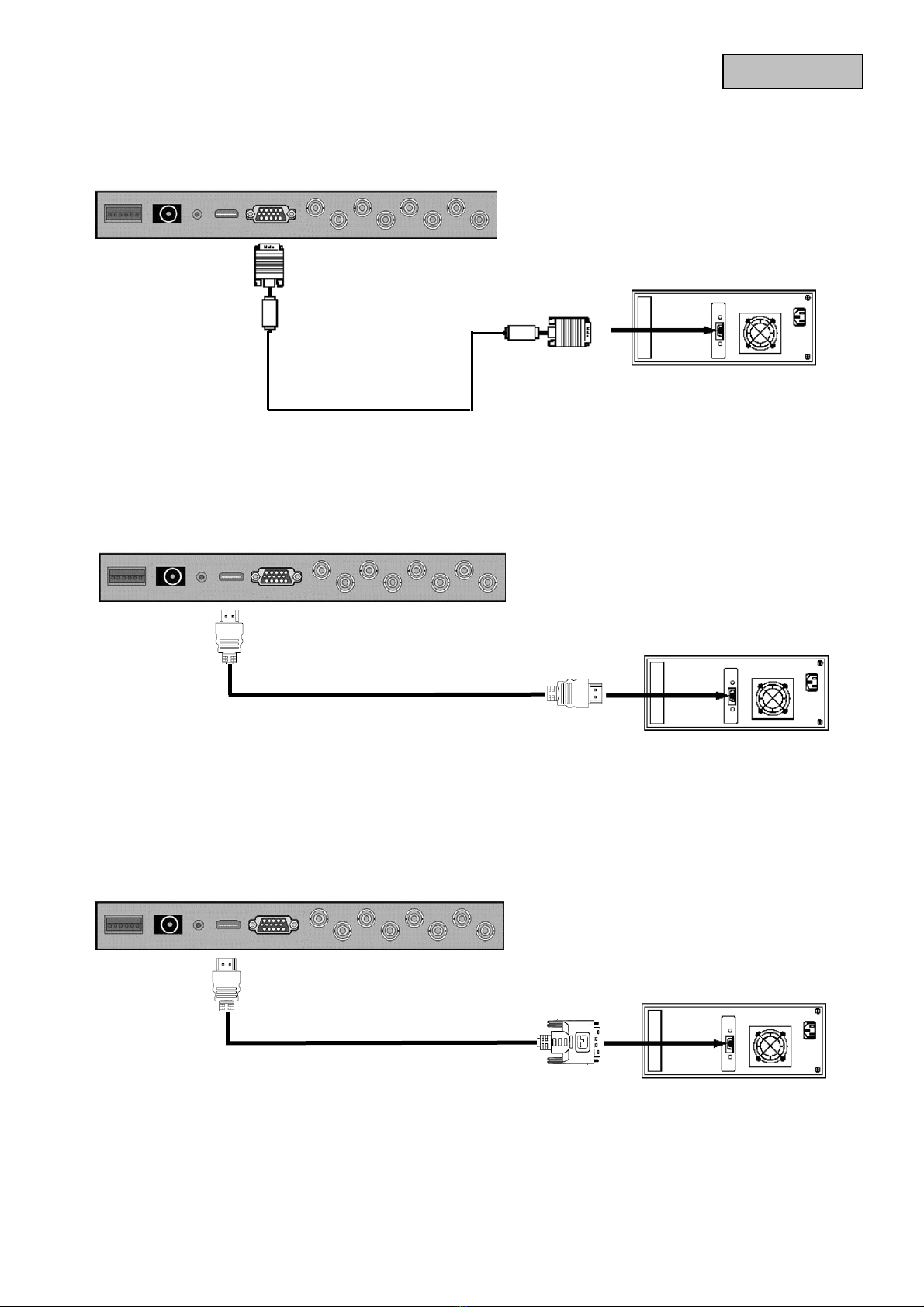

4. Branchement du moniteur
4.1. Connectez le moniteur à un PC ou enregistreur par VGA.
Utilisez un câble VGA pour connecter le moniteur à un PC ou enregistreur.
4.2. Connectez le moniteur à un PC ou enregistreur par HDMI.
Utilisez un câble HDMI pour connecter le moniteur à un PC ou enregistreur.
4.3. Connectez le moniteur à un PC ou enregistreur par le HDMI et DVI.
Utilisez un câble HDMI-DVI pour connecter le moniteur à un PC ou enregistreur avec sortie DVI.

15
Français

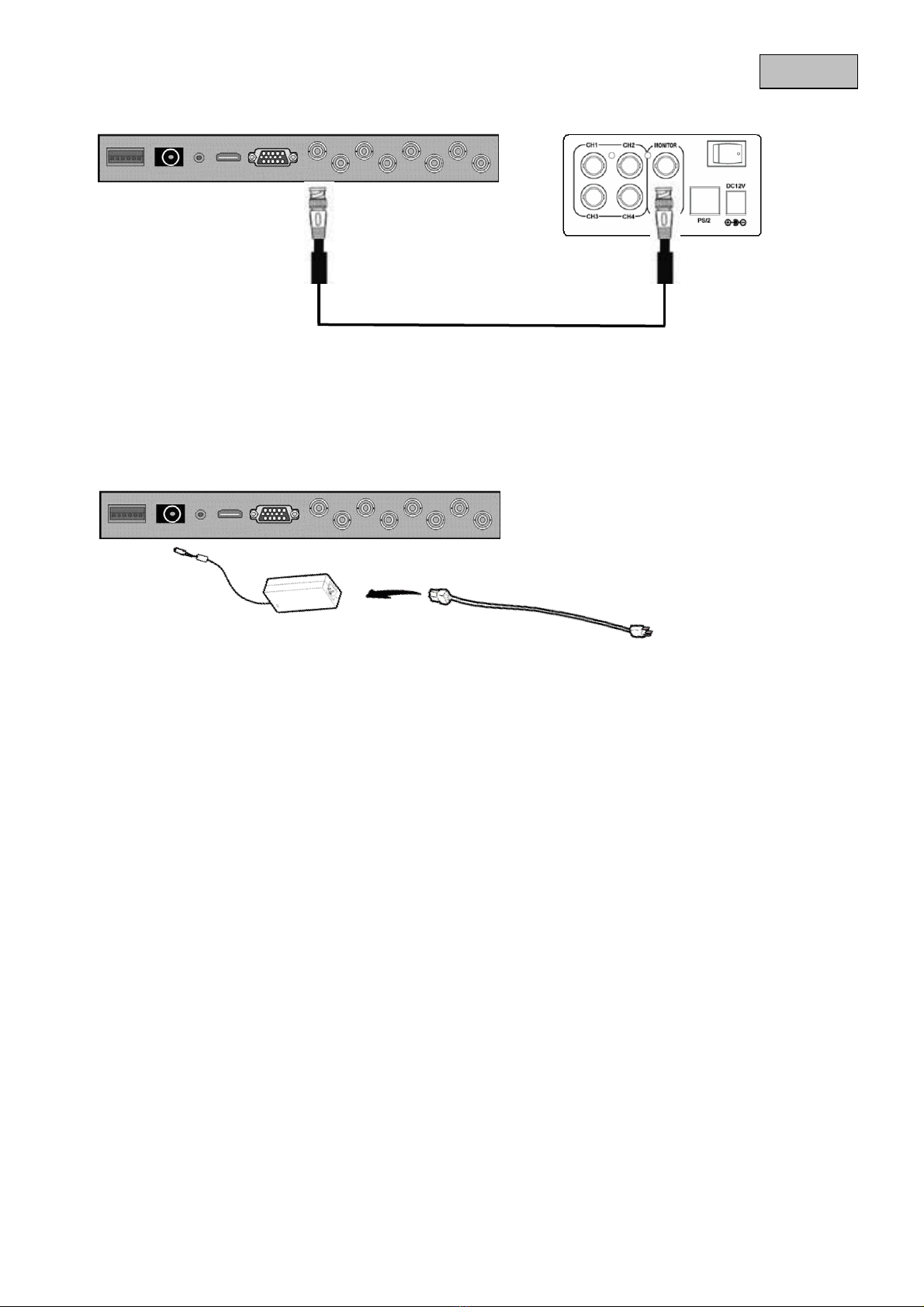

4.4 Connectez le moniteur à une camera ou enregistreur.
Vous pouvez utilise jusqu’à 4 caméras ou enregistreurs. Utilisez un câble coaxial avec des
connecteurs mâles.
Connectez l’entrée vidéo du moniteur avec la sortie vidéo de la camera ou enregistreur.
4.5 Connectez seulement maintenant l’alimentation livrée au moniteur et au connecteur de
l’alimentation 230VAC.

16
Français
5. Description des touches
Touche Description
AV1 – AV2
Visualisation sur plein écran de l’entrée vidéo de raccordement
sélectionnée.
Une touché éclairé signifie un déclenchement d’alarme.
□Changer les multiples visualisations, seulement possible pour les
signaux vidéo de raccordement.
SOURCE
Sélection des différents signaux d’entrée:
•HDMI (entrée du signal digital)
•VGA (entrée du signal du PC)
•AV (fonction Quad)
←Baisser une valeur dans le OSD
→
•Appeler le sous-point de menu
•Choisir le sous-point de menu en vue de modifications
•Augmenter une valeur dans le OSD
↑↓ Changer vers des différents sous-points de menu
MENU
•Afficher le OSD (On-Screen-Display)
•Confirmer une valeur choisie
•Quitter le menu ou un sous-point de menu
Power Allumer / éteindre moniteur
Vous trouvez un manuel detaillé en fichier PDF sur le CD ajouté.

17
Nederlands
1. Instructies voor het installeren
Verwijder de spanningsvoorziening van de monitor,
wanneer de monitor te warm wordt of
rookontwikkeling veroorzaakt!
Neem contact op met uw installateur!
Houd de monitor uit de buurt van water. Wanneer
de monitor met vochtigheid in aanraking komt dient
u direct de spanningsvoorziening te verwijderen!
Neem contact op met uw installateur!
Plaats de monitor niet in de buurt van hittebronnen,
bijvoorbeeld bij verwarmingen!
Houdt rekening met de bedrijfstemperatuur die in de
handleiding staat vermeld.
Stop niets in de minitor zoals bijvoorbeeld spijkers!
Houdt de monitor uit het direct zonlicht! Plaats de monitor niet in een omgeving met een
hoge luchtvochtigheid!
Plaats de monitor op een vlakke ondergrond!
Raak de monitor niet aan bij onweer of wanneer het
bliksemt!
Demonteer de monitor niet!
Laat de monitor niet vallen!

18
Nederlands
2. Leveringsomvang
3. Omschrijving aansluitingen
Alarmingangen Alarmingangen voor Pop up functie.
Voeding DC 12V, 5 A
Audio ingang Audio signaal ingang
HDMI ingang Interface voor multimedia gebaseerde data
VGA ingang PC signaal ingang
Video-ingangen 1-4 Composiet video signaal ingang (BNC)
Video-uitgangen 1-4 Doorlus video-uitgangen
Monitor Voeding
Handleiding op CD
VGA kabel
HDMI kabel HDMI-DVI kabel
Voeding
Audio-IN
V
ideo
UIT 4
V
ideo
IN 4
V
G
A
Ingang
HDMI
Ingang
V
ideo
IN 3
V
ideo
IN 2
V
ideo
IN 1
V
ideo
UIT 2
V
ideo
UIT 3
V
ideo
UIT 1
Alarm
ingangen

19
Nederlands
4. Aansluiting van de monitor
4.1. De monitor aansluiten op een PC of recorder via de VGA.
Gebruik een VGA kabel om de monitor te verbinden met een PC of recorder.
4.2. De monitor aansluiten op een PC of recorder via de HDMI.
Gebruik een HDMI kabel om de monitor te verbinden met een PC of recorder.
4.3. De monitor aansluiten op een PC of recorder via HDMI en DVI.
Gebruik een HDMI-DVI kabel om de monitor te verbinden met een PC of recorder met een DVI output

20
Nederlands
4.4 De monitor aansluiten op een camera of recorder.
U kunt maximaal 4 camera’s of recorders aansluiten op de monitor. Gebruik een coax kabel met BNC
connectoren.
Sluit de camera of recorder aan op de video-ingang van de monitor.
4.5 Sluit de meegeleverde voeding aan op de voedingsingang van de monitor.
