AirLive WLA-9000AP User manual

802.11 a/b/g Dual Radio Access Point
WLA-9000AP
English
Polski
Español
Deutsch
Česky
Português
日本語
Slovensky
Magyar
22
32
42
1
12
62
71
81
52
…………
................
….…….
............
…..………
……..
...………..
……..
.…….…..

1
1
English
802.11 a/b/g
Dual Radio Access Point
WLA-9000AP
English
Declaration of Conformity
We, Manufacturer/Importer
OvisLink Corp.
5F., NO.6, Lane 130, Min-Chuan Rd.,
Hsin-Tien City, Taipei County, Taiwan
Declare that the product
802.11 a/b/g Dual Radio Access Point
AirLive WLA-9000AP
is in conformity with
In accordance with 89/336 EEC-EMC Directive and 1999/5 EC-R & TTE Directive
Clause Description
■ EN 301 893 v1.3.1 Broadband Radio Access Network(BRAN); 5GHz high
(2005-03) performance RLAN; Harmonized EN Covering essential
requirements of Article 3.2 of the R&TTE Directive.
■ EN 301 489-1 v1.6.1 Electromagnetic compatibility and Radio spectrum Matters (ERM);
(2005-09) Electromagnetic compatibility(EMC) standard for radio equipment and
■ EN 301 489-17 V1.2.1 Services; Part 17：Specific conditions for wideband data and
(2002-08) HIPERLAN equipment
■ EN 50371:2002 Generic standard to demonstrate the compliance of low power
Electronic and electrical apparatus with the basic restrictions related
to human exposure to electromagnetic field (10MHz – 300GHz)
-General public
■ EN 60950-1:2001/A11 Safety for information technology equipment including electrical
:2004 business equipment
■ CE marking
Manufacturer/Importer
Signature： ______________
Name ： Albert Yeh____
Position/ Title : Vice President
Date：2007/11/28 (Stamp)

2
2
English
802.11 a/b/g
Dual Radio Access Point
WLA-9000AP
Note on the FCC standard
This equipment has been tested and found to comply with the limits for a
Class B digital device pursuant to Part 15 of the FCC Rules. These limits are
designed to provide reasonable protection against harmful interferences
when the equipment is operating in a commercial area. This equipment
generates, uses and may radiate radio frequency energy, and if not installed
in accordance with the user guide, may cause interference in the
transmission of radio communications. If operating in a residential area, it is
probable this equipment will cause harmful interference, in which case the
user will be required to try to correct this interference using his own means.
Note on CE Marking
This is a Class B product. In a residential area this product may cause radio
interference, in which case the user can be required to take the appropriate
measures. OvisLink Corp. hereby declares that AirLive WLA-9000AP meets
the basic requisites of directive 99/05/CE, and is therefore liable for the
accuracy of these data: OvisLink Corp.
5F, No.6 Lane 130,
Min-Chuan Rd, Hsin-Tien City,
Taipei, Taiwan
TEL: [phone]
Warranties
This product has undergone various quality controls to ensure proper
operation.
This product is covered by a two-year warranty for countries inside European
Union. For other countries, the warranty period is one year only. In the
event of any manufacturing fault or breakdown, it will be repaired by OvisLink
Corp. Please contact your supplier for details on the procedure to follow.
This warranty shall not be applicable in the event of damage caused by
improper use of the product, accidents, faulty handling or manipulation nor
any future incompatibility with third party products.
English

3
3
English
802.11 a/b/g
Dual Radio Access Point
WLA-9000AP
English
LED # Display Description
1 Power
Solid Green LED while the device is powered
on, either by power adaptor or PoE.
2 WLAN1
3 WLAN2
Solid Green LED while the device is powered
on. Blinking while there is Data transmission,
dark when this interface is turn off.
4 LAN 1
5 LAN 2
6 LAN 3
LAN ports status LED, Solid Green LED shows
when a port is actively connected, blinking
while there is data transmission, turns into dark
when this disconnected.

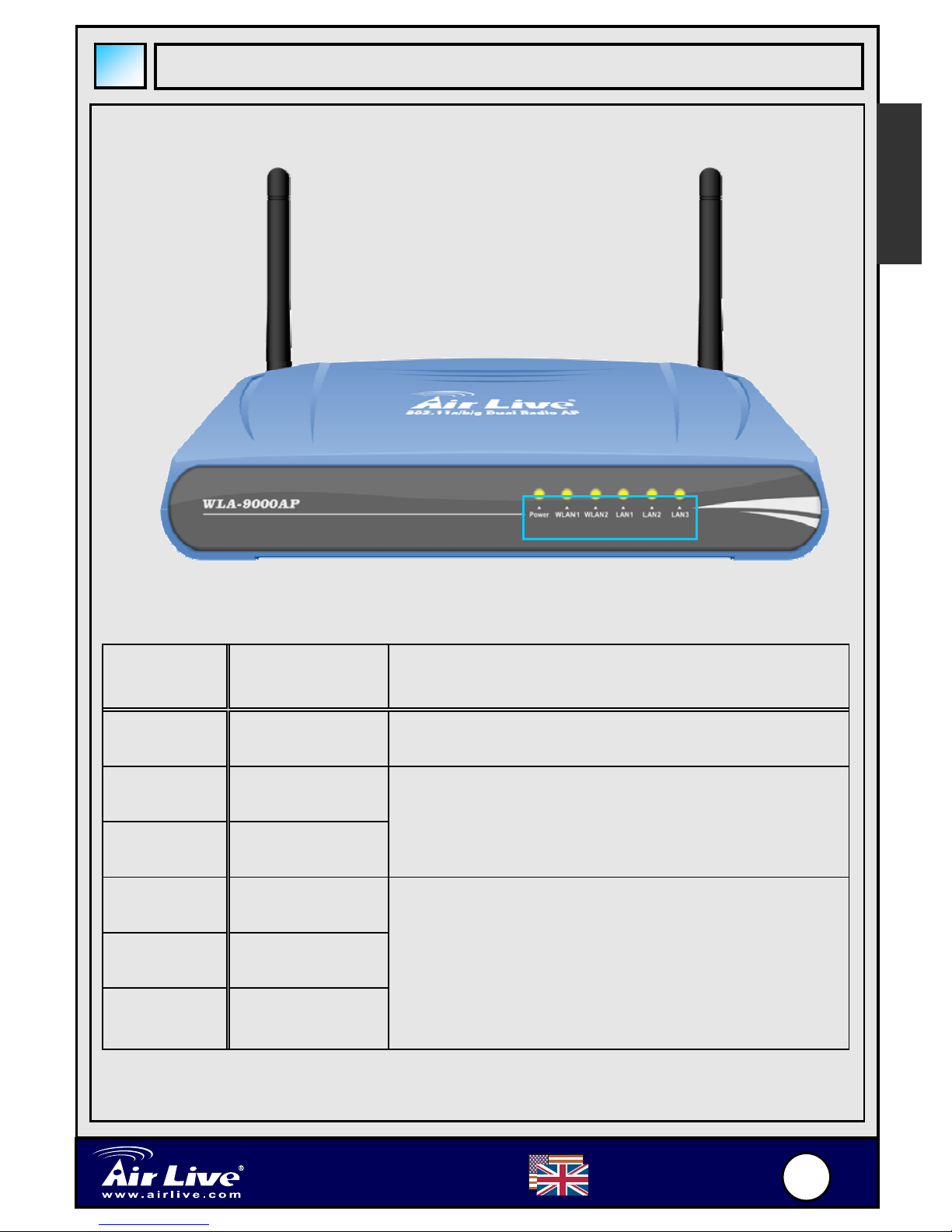

Fig 0-1. Front side LED of WLA-9000AP
Front LED
1 2 3 4 5 6

4
4
English
802.11 a/b/g
Dual Radio Access Point
WLA-9000AP
English
Port # Display Description
1 WLAN1
Detachable antenna with R-SMA connector. 2
indoor 2dBi antennas are delivered.
2 Power
Adaptor 5.5V 2.5A power supply adaptor delivered with
product.
3 RESET
Reset button for rebooting and reset device as
default facory value.
4 LAN 3/PoE
LAN port 3 and PoE port. It is also default WAN
port under gateway mode.
5 LAN 2
LAN port 2
6 LAN 1 LAN port 1
7 WLAN2 Detachable antenna with R-SMA connector.
Fig 0-2. Back side Port of WLA-9000AP
Back Ports
1 2 3 456 7

5
5
English
802.11 a/b/g
Dual Radio Access Point
WLA-9000AP
English
Configuration Steps

 Please install your network cards first before the AP

 Screw-in antennas (clockwise) into the Antenna connector

 Connect the power and LAN cable to the back

 Use your wireless card to do a site survey, default SSIDs are “AirLive1” and
“AirLive2” with channel “Auto” for both wireless interfaces.

 If you need to change AP’s configuration, please follow the procedure
below:
The AP mode’s default IP address is 192.168.1.1. Please make
sure your computer IP is in the same subnet as the AP (i.e.
192.168.1.x)
Open the web browser and enter 192.168.1.1.
Enter the Password airlive.
Important Information

 The AP mode’s default IP address is 192.168.1.1

 The default Subnet Mask is 255.255.255.0

 The default is set to Dual AP mode.

 The default password is airlive

 The default SSID is AirLive1 with channel “Auto” on WLAN1, AirLive2 with
channel “Auto” on WLAN2

 The default DHCP client is Disabled

6
6
English
802.11 a/b/g
Dual Radio Access Point
WLA-9000AP
Setu
p
Wizard


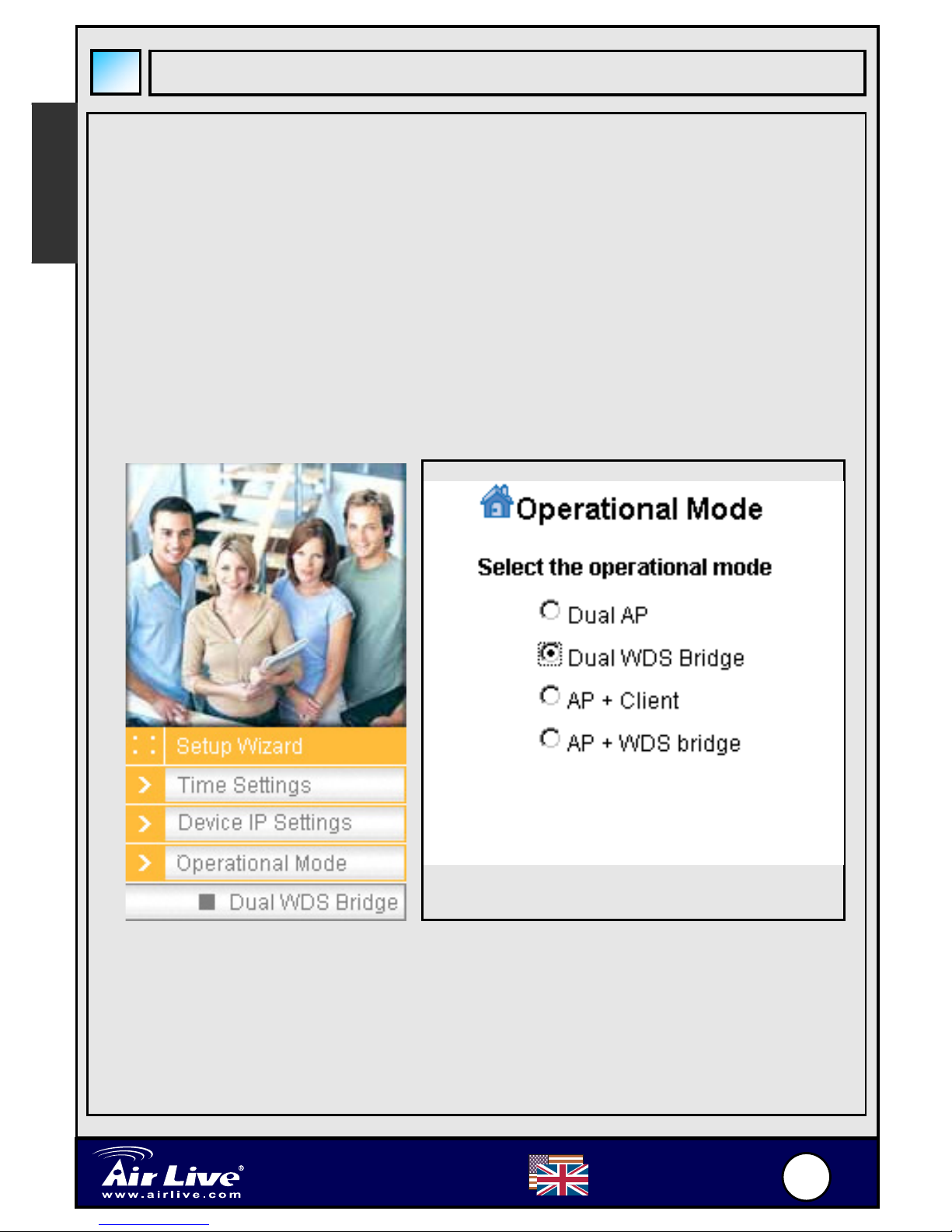

 There are 3 feature in the Setup Wizard :
Time Setting
Device IP Setting
Operational Mode

 Time Settings allows to set NTP or to use the time setting of connected
computer.

 Please change IP by selecting the IP under the tab page of “Device IP
Settings”

 To change operational mode, please go to Setup Wizard and click on
“Operational Mode”, select desired operation mode and click on “APPLY” to
validate.

 After reboot, the device changes its operation mode as selected
configuration, the parameter display changes according to Operational
Mode.

 Each wireless interface of any operational mode can be configured
separately. In following sections, each mode is presented under a single
interface, which is applicable for all operational modes.
English

7
7
English
802.11 a/b/g
Dual Radio Access Point
WLA-9000AP
In an operational mode with wireless
Interface set as AP mode:
zEnable the interface (Enable by default).
zDefine a SSID for this interface.
zSelect the WLAN mode and the channel
zIf you need extra configuration of Security, advance setting and access
control, please refer to the user’s manual for further information.
zPress “APPLY” button. The device will save and apply modification.
AP Mode Configuration
English

8
8
English
802.11 a/b/g
Dual Radio Access Point
WLA-9000AP
zClient can search for the
SSIDs of APs in the
environment using site
survey tool.
zChoose first the spectrum
as “Mode”
zSelect the AP to make
connection with “Site
Survey”. Button.
zTo connect with an AP
with Site Survey, select
desired SSID from result
list, click on associate
button and add
encryption if necessary.
Client Mode Configuration
WDS Bridge Mode Configuration
WDS bridge mode use MAC
register as proprietary setting. To
use WDS bridge mode, please
note the MAC ID of device to
EACH OTHER.
zUnder WDS mode
wireless interface, click
on the “Setup” button
next to “WDS Settings”
zA pop-up window
appears (shown as on
next page), with the field
to insert MAC ID of a
remote node of another
device.
zGive name, MAC addess
in order to create a WDS
bridge node. Add
Security Policy if
required.
English

9
9
English
802.11 a/b/g
Dual Radio Access Point
WLA-9000AP

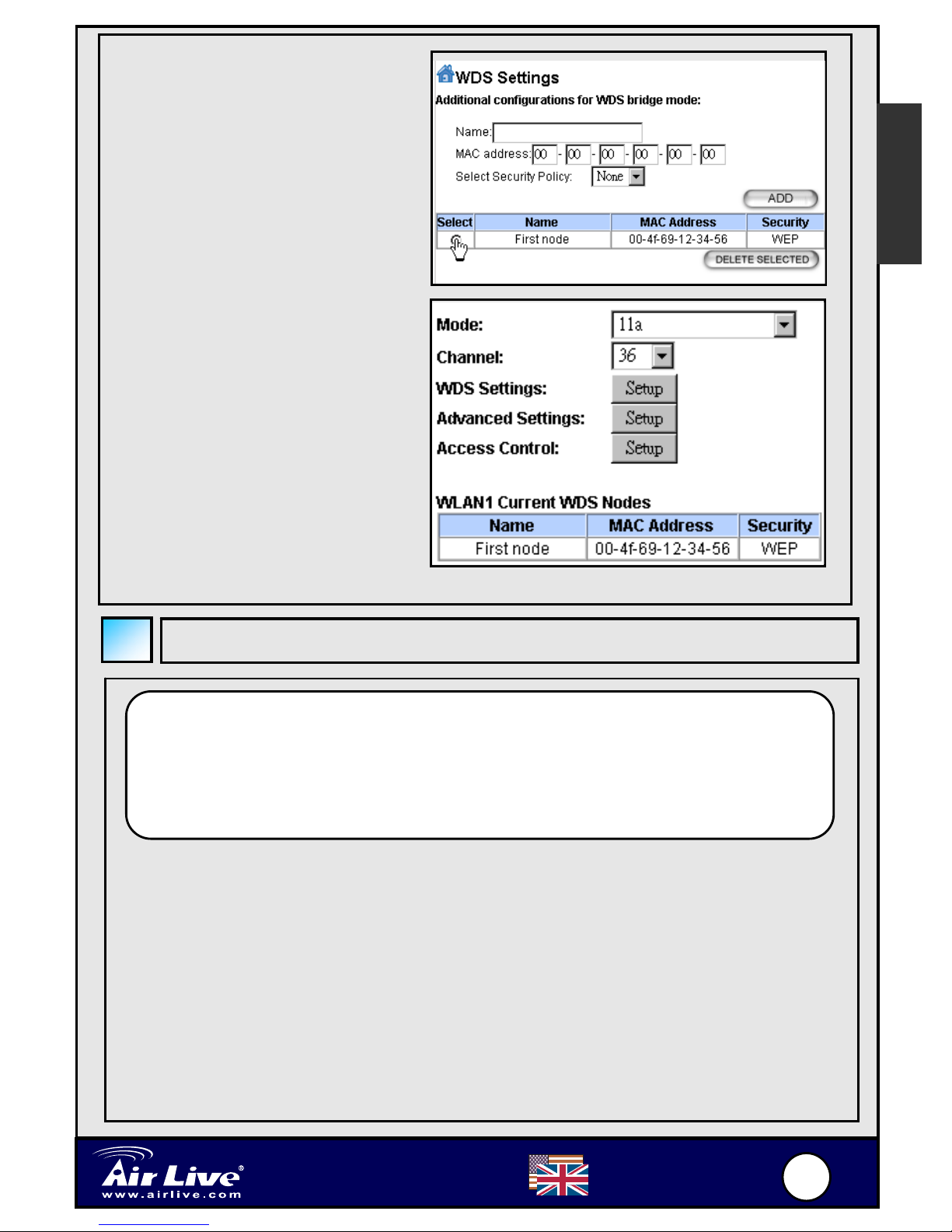

zOn the remote node
device, register MAC
ID of the original point.
If there is mistake on
MAC ID address, the
link will not be
established, please
check carefully the
MAC ID and test before
filed deployment.
zTo delete node
information, please
check the radio button
of target node; then
click on “DELETE
SELECTED” button.
zReturn to main page,
the registered node
information appears on
the page.
By default, the AP is set to 802.11g/b mode, running in 2.4GHz
spectrum. If you want to run it in 802.11a mode, you need to change
the settings. The AP cannot run in both 802.11a and 802.11g modes
simultaneously.
Select 802.11a, b, or g mode
1. Open your web browser and enter the AP’s IP address.
2. Under each interface of any operational mode, select Wireless
Setting on the left side
English

1
10 0
English
802.11 a/b/g
Dual Radio Access Point
WLA-9000AP
3. In WLAN Standard
for Radio n, please
choose the 802.11a
or b/g (if available)
mode. Choose the
Super A mode if and
only if you are
connecting with
another Super A
device.
4. Click on ‘Apply’ to
finish the setting.
802.11a Frequency Range
The legal frequency range for Czech and Slovakia Countries are as followed:
zIndoor: 5.18 to 5.32 GHz
zOutdoor: 5.50 to 5.7 GHz
Your AP comes with the above frequency bands open. If you are using
802.11a mode in Czech and Slovakia countries, please do not use “auto”
channel selection. Please choose your frequency channel according to the
instruction below:
zIndoor: Channels 36, 40, 44, 48, 52, 56, 60, 64
zOutdoor: Channels 100, 104, 108, 112, 116, 120, 124, 128, 132,
136, 140
Please refer to User’s Guide on the CD-ROM for more information.
English

1
11 1
English
802.11 a/b/g
Dual Radio Access Point
WLA-9000AP
American Countries:
United States (840)
Asian Countries:
China (156)
South Korea (410)
Hong Kong (344)
Thailand (764)
Japan (392) Japan3 (395)
European Countries:
Austria (40) Belgium (56) Cyprus (196) Czech Republic (203)
Denmark (208) Estonia (233) Finland (246) Italy (380)
Germany (276) Hungary (348) Ireland (372) France (250)
Lithuania (440) Luxembourg (442) Netherlands (528)
Poland (616) Portugal (620) Slovakia (703) Slovenia (705)
Spain (724) Sweden (752) United Kingdom (826)
Oceanic Countries:
Australia (36)
The AP is preset to comply with the frequency range of your country. Please
do not change such settings unless you are operating the AP in a different
region.
The instruction for changing the frequency range is as the following:
1. From the DOS command prompt, type
"Telnet <IP Address of the AP>”.
2. Enter your password to login.
3. Enter "z_debug wlanrd write <Country Code>" to change the country
code.
4. Enter "reset system" to reboot your device to use the new domain ID
of your country/region.
Changing Frequency Range
Currentl
y
Su
pp
orted Countr
y
Codes:
English

1
12 2
802.11 a/b
/
g
Dual Radio Access Point
WLA-9000AP Polski
Polski
Ostrzeżenie FCC
Ten produkt zostałprzetestowany i uzyskałpotwierdzenie zgodności z
rozporządzeniami na temat urządzeńcyfrowych należących do Klasy B
(Class B), według części 15 RegułFCC. Ograniczenia te zostały
zaprojektowane w celu zapewnienia uzasadnionej ochrony przed
szkodliwymi interferencjami, które mogąpowstaćpodczas użytkowania
produktu w środowisku miejskim. Urządzenie wytwarza, używa i może
promieniowaćenergięw postaci fal radiowych, o ile nie zostało
zainstalowane i nie jest używane zgodnie z podręcznikiem użytkownika.
Może wtedy spowodowaćpowstanie szkodliwych interferencji i zakłócać
łączność radiową. Jeśli używanie tego produktu w terenie zamieszkałym
spowoduje szkodliwe interferencje, użytkownik może spotkaćsięz
wymaganiem usunięcia tych interferencji na własny koszt.
Ostrzeżenie CE
To urządzenie Klasy B (Class B). W środowisku zabudowanym może ono
spowodowaćpowstanie szkodliwych interferencji radiowych. W takim
przypadku obowiązkiem jego użytkownika jest wykonanie odpowiednich
poprawek w celu wyeliminowania problemu. OvisLink Corp. niniejszym
oświadcza, że urządzenie AirLive WLA-9000AP spełnia podstawowe
wymagania dyrektywy 99/05/CE. Podaje teżswoje dokładne dane:
OvisLink Corp.
5F, No.6 Lane 130,
Min-Chuan Rd, Hsin-Tien City,
Taipei, Taiwan
TEL: [phone]
Gwarancje
Niniejszy produkt przeszedłszczegółowąkontrolęjakości, która
zweryfikowała jego właściwe działanie. Urządzenie objęte jest dwuletnią
gwarancjąna terenie wszystkich krajów Unii Europejskiej. W innych krajach
okres gwarancji wynosi jeden rok. W przypadku jakichkolwiek uszkodzeńlub
błędów producenta, będzie naprawione na koszt OvisLink Corp. Prosimy o
kontakt ze sprzedawcąw celu uzyskania dokładnych informacji o przebiegu
procedury gwarancyjnej. Gwarancja nie obejmuje uszkodzeń
spowodowanych przez niewłaściwe użytkowanie produktu, wypadków
losowych, a także błędów spowodowanych samodzielnąpróbązmian
parametrów produktu oraz niekompatybilności z urządzeniami innych
producentów.
.

1
13 3
802.11 a/b
/
g
Dual Radio Access Point
WLA-9000AP Polski
Polski
Dioda # Nazwa Opis
1 Power
Świeci światłem zielonym ciągłym kiedy
urządzenie jest podpięte do zasilania, albo
przez zasilacz, albo przez kabel sieciowy z
funkcjązasilania.
2 WLAN1
3 WLAN2
Świeci zielonym światłem ciągłym gdy
urządzenie jest włączone. Mruga podczas
transmisji danych, a nie świeci kiedy to
połączenie jest wyłączone.
4 LAN 1
5 LAN 2
6 LAN 3
Diody LED pokazujące status portów LAN.
Świecązielonym światłem ciągłym, gdy porty
sąaktywnie podłączone, mrugająpodczas
transmisji danych a nie świecą, gdy nie ma
połączenia.
Schemat 0-1. Przód urządzenia WLA-9000AP
Diody LED z przodu urządzenia
1 2 3 4 5 6

1
14 4
802.11 a/b
/
g
Dual Radio Access Point
WLA-9000AP Polski
Polski
Port # Nazwa Opis
1 WLAN1
Odłączalna antena ze złączem typu R-SMA. 2
wewnętrzne anteny 2 dBi sąw zestawie.
2 Złącze
zasilania Wejście zasilacza sieciowego 5,5 V 2,5 A,
dołączonego w zestawie.
3 RESET
Przycisk Reset służący do ponownego
uruchomienia urządzenia z fabrycznymi
ustawieniami.
4 LAN 3/PoE
Trzeci port LAN, równocześnie służący do
zasilania przez kabel Ethernet (PoE). W trybie
bramki sieciowej to równieżdomyślny port
WAN.
5 LAN 2
Drugi port LAN.
6 LAN 1
Pierwszy port LAN.
7 WLAN2
Odłączalna antena ze złączem typu R-SMA.

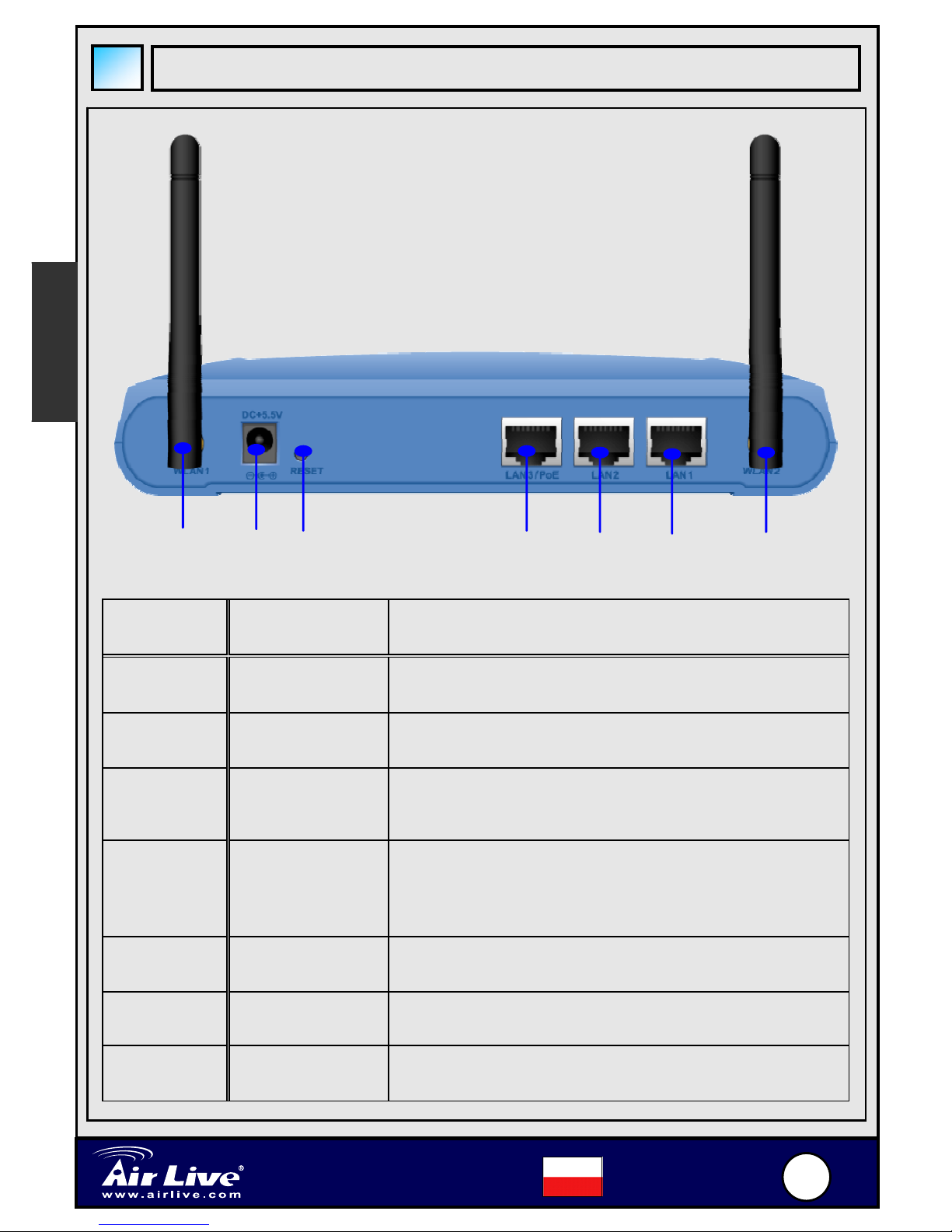

Schemat 0-2. Tyłurządzenia WLA-9000AP
Złącza z tyłu urządzenia
1 2 3 456 7

1
15 5
802.11 a/b
/
g
Dual Radio Access Point
WLA-9000AP Polski
Polski
Procedura konfiguracji

 Przed instalacjąpunktu dostępowego upewnij się, że karty sieciowe
komputera sązainstalowane.

 Wkręć antenę(zgodnie z ruchem wskazówek zegara) w złącze antenowe.

 Podłącz kable zasilania oraz kabel sieci LAN z tyłu urządzenia.

 Z pomocąbezprzewodowej karty komputera wyszukaj dostępne sieci –
domyślne SSIDs to “AirLive1” i “AirLive2”; kanał„Auto” dla obu.

 Jeśli chcesz zmienićkonfiguracjępunktu dostępowego, postępuj zgodnie z
poniższąprocedurą:
Domyślny adres IP w trybie punktu dostępowego AP to 192.168.1.1.
Upewnij się, że IP twojego komputera należy do tej samej podsieci,
co punkt dostępowy (np. 192.168.1.x).
Otwórz przeglądarkęinternetowąi wpisz 192.168.1.1.
Wpisz hasło airlive.
Ważne informacje

 Domyślny adres IP w trybie punktu dostępowego to 192.168.1.1

 Domyślna maska podsieci to 255.255.255.0

 Urządzenie domyślne pracuje w trybie Podwójnego punktu dostępowego
AP.

 Domyślne hasło brzmi airlive

 Domyślne SSID to AirLive1 z kanałem „Auto” na WLAN1, AirLive2 z
kanałem „Auto” na WLAN2

 Domyślny klient DHCP jest Nieaktywny

1
16 6
802.11 a/b
/
g
Dual Radio Access Point
WLA-9000AP Polski
Przewodnik konfi
g
urac
j
i

 Podczas konfiguracji urządzenia należy określićtrzy rzeczy :
Ustawienie czasu
Ustawienie IP urządzenia
Ustawienie trybu pracy

 Ustawienia związane z czasem pozwalająskorzystaćz NTP (protokół
synchronizacji czasu) lub wykorzystaćczas ustawiony na podłączonym
komputerze

 Należy zmienićIP poprzez zaznaczenie IP w polu „Ustawienia IP
urządzenia”

 Aby zmienićtryb pracy urządzenia, należy uruchomićkreator konfiguracji i
kliknąć na “Tryb pracy” (“Operational Mode”). Po wybraniu określonego
trybu naciskamy “Zastosuj”.

 Po ponownym uruchomieniu urządzenie będzie pracowaćjużw nowym
trybie.

 Każde połączenie bezprzewodowe i każdy tryb pracy może być
konfigurowany oddzielnie. W następnych sekcjach każdy tryb jest
prezentowany jako oddzielne połączenie, odpowiednie dla wszystkich
trybów.
Polski

1
17 7
802.11 a/b
/
g
Dual Radio Access Point
WLA-9000AP Polski
W trybie pracy urządzenia ustawionym jako punkt dostępowy AP:
zUaktywnij połączenie (uaktywnienie jest domyślne).
zZdefiniuj SSID dla tego połączenia.
zWybierz tryb WLAN i odpowiedni kanał.
zJeśli potrzebujesz dodatkowej konfiguracji opcji związanych z
bezpieczeństwem, zapoznaj sięz podręcznikiem użytkownika.
zNaciśnij przycisk “Zastosuj”. Zmiana zostanie zapisana i wprowadzona.
Konfiguracja trybu punktu dostępowego AP
Polski

1
18 8
802.11 a/b
/
g
Dual Radio Access Point
WLA-9000AP Polski
zKlient może
przeszukiwaćsieci pod
kątem SSID punktów
dostępowych.
zWybierz najpierw
częstotliwość oznaczoną
jako „Tryb” („Mode”)
zWybierz punkt dostępowy
do połączenia poprzez
przeszukanie sieci.
zAby połączyćsięz punktem
dostępowym widoczny po
przeszukaniu sieci, wybierz odpowiednie SSID z listy rezultatów
przeszukiwania i nawiąż połączenie (jeśli to potrzebne, wprowadźteżdane
dotyczące szyfrowania połączeń).
Konfiguracja trybu klienta

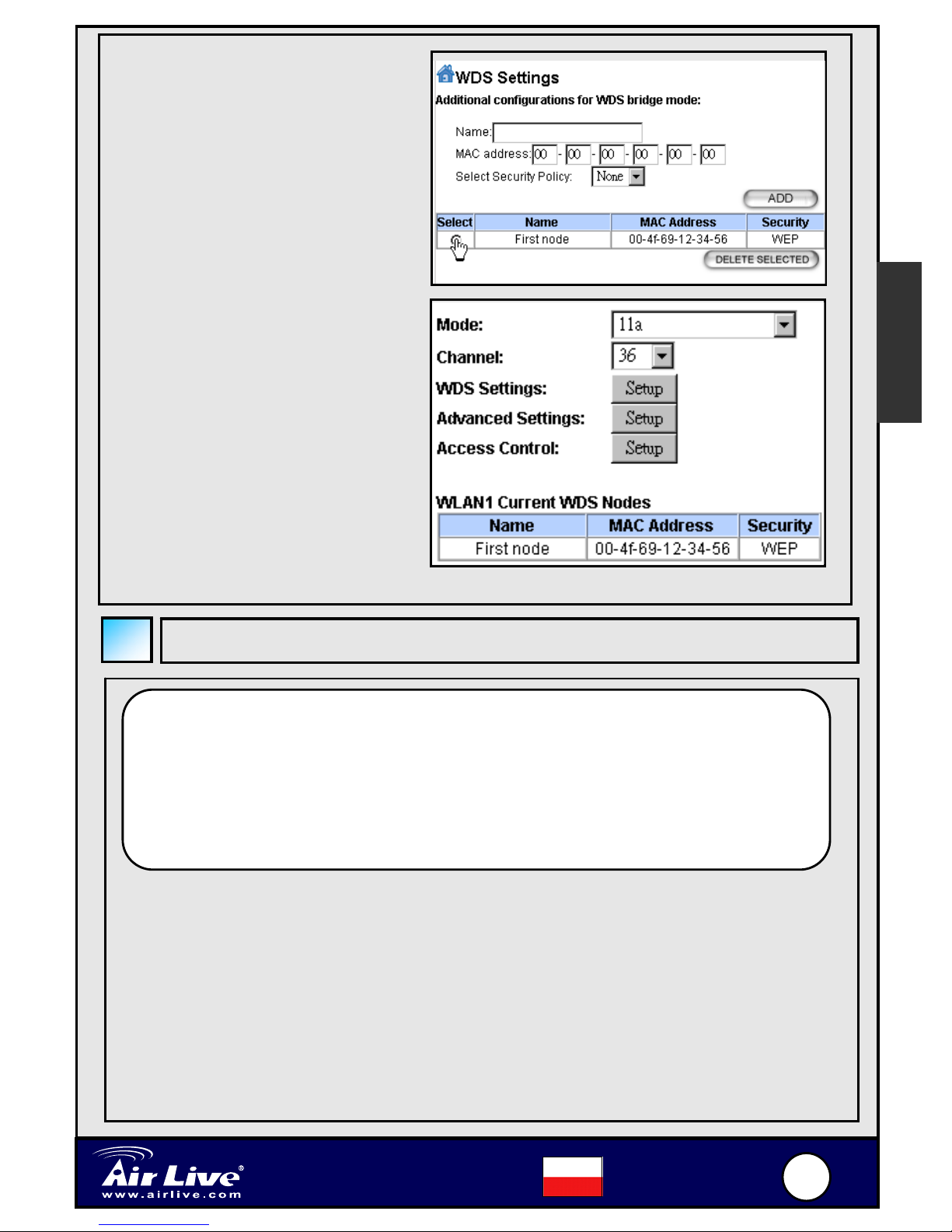

Konfiguracja trybu mostka WDS
Tryb mostka WDS wykorzystuje
adresy MAC zastrzeżone dla
poszczególnych urządzeń. Aby
wykorzystywaćten tryb, trzeba
znaćadresy MAC każdego z
urządzeń, które mająbyć
połączone.
zW trybie połączeńWDS
kliknij na przycisk
“Ustaw”, tużobok
przycisku “Ustawienia
WDS”.
zPojawi sięokno
(pokazane na następnej
stronie) z polem, w które
trzeba wpisaćadres MAC
ID innego urządzenia.
zJeśli istnieje taka potrzeba, należy teżdokonaćustawieńzwiązanych z
bezpieczeństwem połączeń.
Polski

1
19 9
802.11 a/b
/
g
Dual Radio Access Point
WLA-9000AP Polski
zW urządzeniu zarządzającym
połączeniem zarejestruj
adres MAC oryginalnego
punktu. Jeśli w adresie MAC
jest pomyłka, a połączenie
nie zostanie ustanowione,
należy uważnie sprawdzić
adres MAC i przetestować
połączenie przed
ostatecznym rozlokowaniem
urządzeń.
zAby usunąć informacjęo
urządzeniu zarządzającym,
należy sprawdzićprzycisk
połączeńradiowych
urządzenia docelowego a
następnie nacisnąć przycisk
“Usunięcie zaznaczone”.
zPo powrocie na stronę
głównązapisane informacje o
połączeniu zostanąna niej
pokazane.
Wybór trybu 802.11a, b, lub g
1. Otwórz przeglądarkęinternetowąi wpisz adres IP punktu
dostępowego.
2. W każdym rodzaju połączeńwybierz Ustawienia połączeń
bezprzewodowych po lewej stronie.
Polski
Punkt dostępowy domyślnie pracuje w standardzie 802.11g/b, z
wykorzystaniem częstotliwości 2,4 GHz. Jeśli chcemy, by pracowało
w standardzie 802.11a, należy zmienićustawienia urządzenia. Punkt
dostępowy nie może pracowaćrównocześnie w standardzie 802.11a i
802.11g.
