AKG SOLIDTUBE 2800Z0001 User manual

Page/Seite 1 of/von 11
SOLIDTUBE 2800Z0001
Last Modification: page 9 part nbrs. for RV1, RV2 changed/ Letzte Änderung: Seite 9 Teilenummer für RV1, RV2 geändert
09/2003 11 Pages/Seiten
___________________________________________________________________________________________________
AKG Acoustics GmbH, A Harman International Company, Lemböckgasse 21-25, A-1230 Wien, Austria
Phone: [phone], Fax: [phone], e-mail: [email protected]
9
12
15
17
18
21
5.1
5.2
5.3
R1
R10
R5
R7 R4
D1
Board 1, complete "5"
Print 1, komplett "5"
Microphone, complete
Mikrofon, komplett
20.1
*
1
2
4
5
23
3
7
11
16
19
22
25 (inside / innen)
13
14
24
6
8
10
20.2
20

Page/Seite 2 of/von 11
SOLIDTUBE 2800Z0001
Microphone, complete SOLIDTUBE 2800Z0001 Mikrofon, komplett
Description Pos. Part Nbr.
Best.-Nr.
Quant.
Stk.
Bezeichnung
Electret capsule 1 2512Z0003 1 Elektretkapsel
Capsule suspension 2 2585Z0601 1 Kapselaufhängung
Frame 3 2800Z0401 1 Rahmen
Contact assembly 4 2800M0101 1 Kontaktträger
Board 1, complete 5*) 2800M0201 1 Print 1, komplett
Board 2, complete, former version 6*) (2800M0301) (1) Print 2, komplett, alte Ausführung
Board 2, complete, new version 6*) 2800M0302 1 Print 2, kompl., neue Ausführung
Tube ECC83 (12AX7) 7 0011E0126 1 Röhre ECC83 (12AX7)
Holder 8 2800Z0501 1 Halterung
Spacer 9 9999N0594 1 Abstandsbolzen
Nut 10 9999N0593 1 Mutter
Screw M2,5x8
both parts can equally be used
11 (0084D2505)
7985D2500
1 Schraube M2,5x8
beide Teile sind gleichwertig
Washer 2,5 12 0125D0250 1 Scheibe 2,5
Cap, complete 13 2800M0401 1 Kappe, komplett
Ring (red) 14 2800Z0701 1 Ring (rot)
Housing 15 2800Z0111 1 Gehäuse
Window 16 2800Z0601 1 Fenster
Toothed washer 3,2 17 6797D3200 1 Zahnscheibe 3,2
Screw M3x4, former version 18 (0084D3001) (1) Schraube M3x4, alte Ausführung
Screw M3x6, new version 18 0084D3002 1 Schraube M3x6, neue Ausführung
Screw, Phillips/Torx comb. head 19 0099N3012 3 Schraube, Kreuzschlitz/Torx Kombikopf
Cable assembly (see wiring page 3) 20 2522K0002 1 Kabel, komplett (Siehe Seite 3)
XLR socket, 6 pole, male 20.1 0016E0611 1 XLR Einbaustecker, sechspolig
Cable with inline connector, female 20.2 0110E0199 1 Kabel mit Buchsenleiste
Screw M3x6 21 0965D3002 2 Schraube M3x6
Thread adapter 22 1649Z0003 1 Gewindereduzierstück
Gasket ring 23 2800Z1601 1 Dichtring
Foam insert 24 2800Z1801 1 Schaumstoffeinlage
Foam disk 25 2800Z1901 1 Schaumstoffscheibe
Contact spring (betw. cap and housing) -- 2800Z2301 1 Kontaktfeder (zw. Kappe u. Gehäuse)
*) see separate part list *) siehe eigene Stückliste

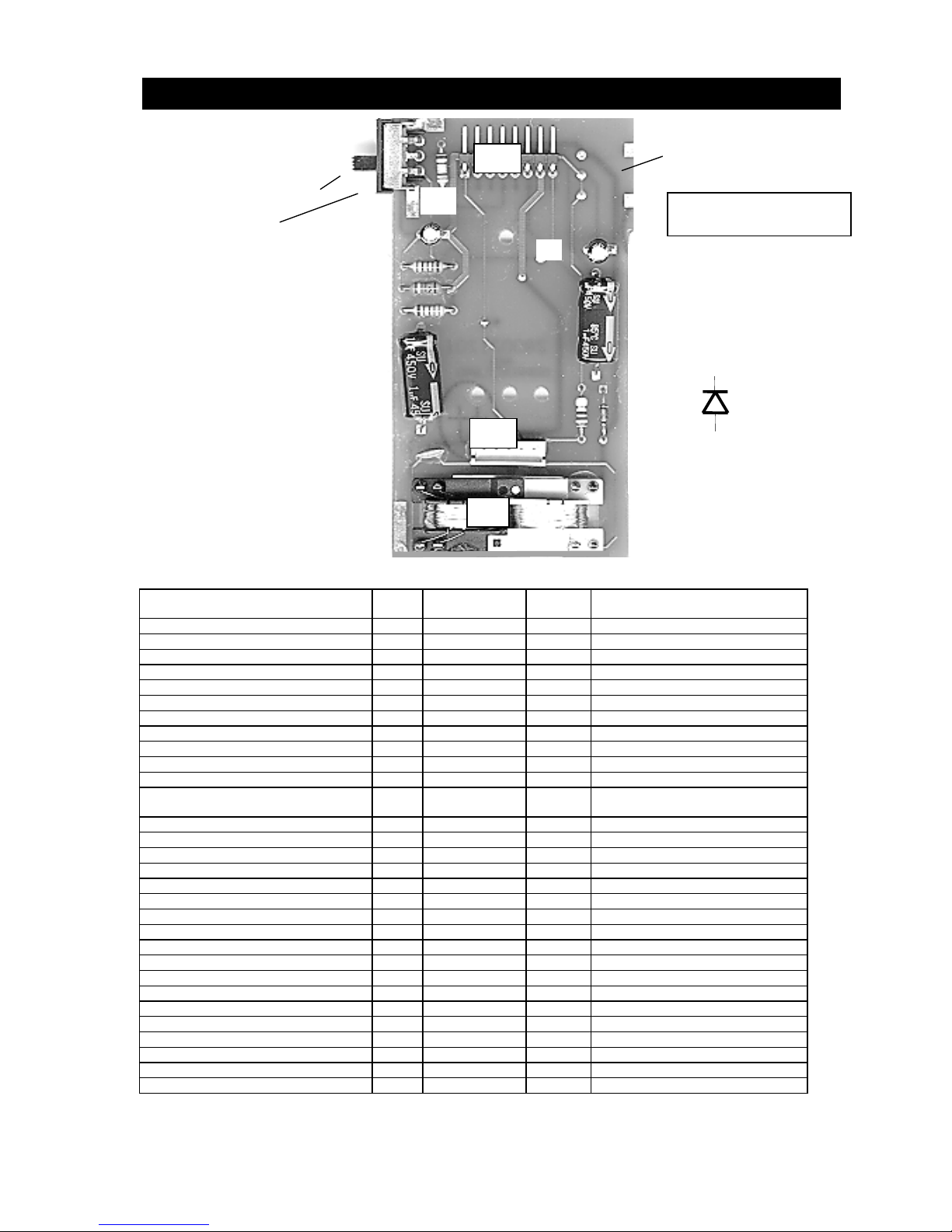

Board 2, complete "6"
Print 2, komplett "6"
6.1
6.2
6.3
S1
C5
+
C4
R9 D2
T1
C1
R3
R2
R6
+
C3
C2
+
6.4
R20

Page/Seite 3 of/von 11
SOLIDTUBE 2800Z0001
Accessories SOLIDTUBE 2800Z0001 Zubehör
Description Pos. Part Nbr.
Best.-Nr.
Quant.
Stk.
Bezeichnung
Power supply "N-Solidtube" *) 2804Z0001 1 Netzteil "N-Solid"

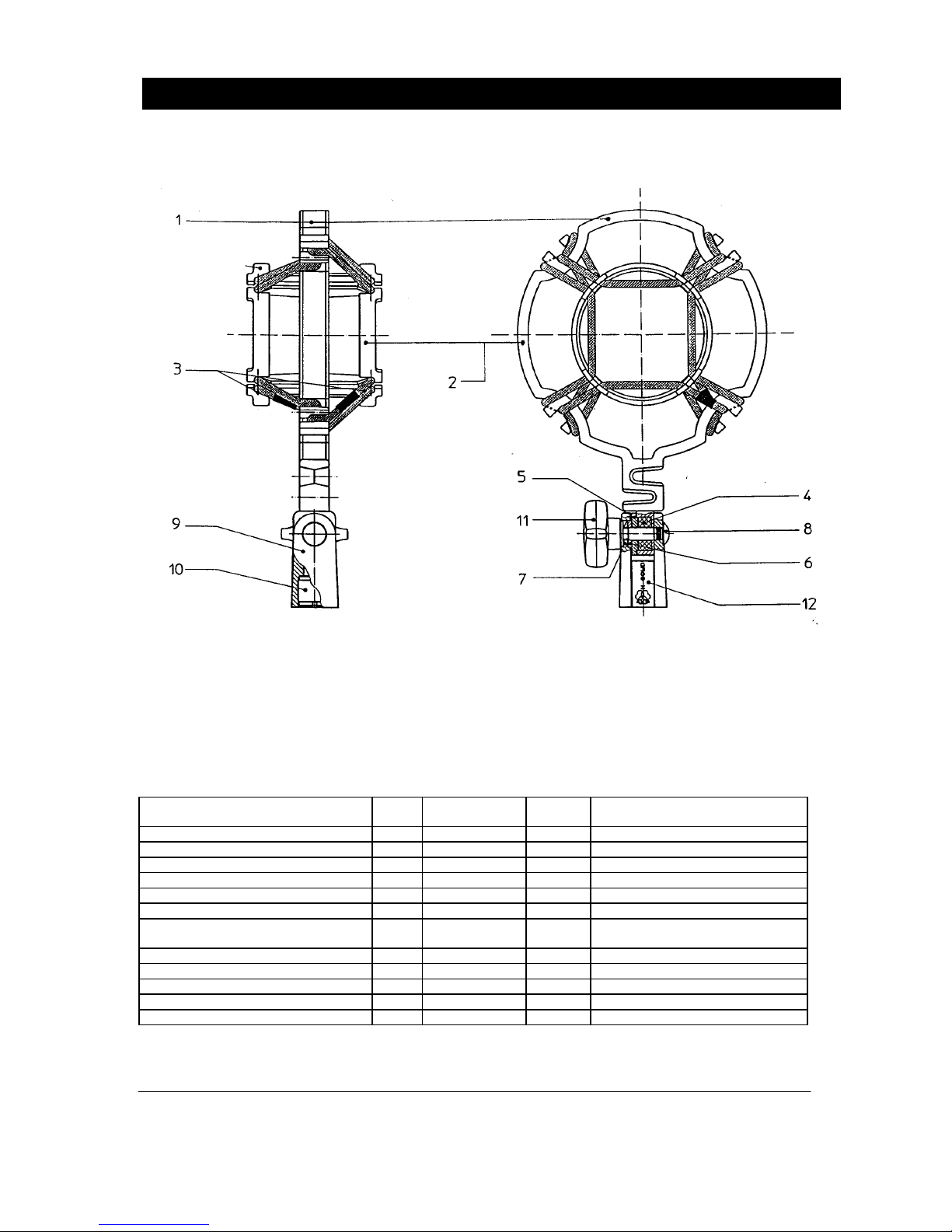

Suspension "H-Solidtube" *) 2803Z0001 1 Spinne "H-Solid"
Audio cable "MK-Solidtube" 0110E0210 1 Audiokabel "MK-Solid"
Foam windscreen "W-Solidtube" 2802Z0101 1 Schaumstoffwindschutz "W-Solid"
Mains cable, Europe 0110E0212 1 Netzkabel, Europa
Mains cable, US 0110E0211 1 Netzkabel, US
Carrying case, complete with inserts 3821P0101 1 Koffer, komplett mit Einlagen
User instruction 9100U0945 1 Bedienungsanleitung
*) See separate parts list / Siehe getrennte Stückliste
Microphone, complete BOARD 1 2800M0201 Mikrofon, komplett
Description Pos. Part Nbr.
Best.-Nr.
Quant.
Stk.
Bezeichnung
Board, empty, only fourfold available 5.1 2800Z1101 1 Print, leer, nur 4-fach-Nutzen
erhältlich
Tube socket 5.2 2800Z2101
0012E0040 new
1 Röhrensockel
Inline connector, 8 pole, female 5.3 0018E0816 1 Buchsenleiste, 8 polig
Resistor, 1 Gohm R1 0009E0001 1 Widerstand 1 GΩ
Resistor, 220 ohms, 1% R4 0003E2208 1 Widerstand 220 Ω, 1%
Resistor, 82 kohms, 1% R5 0005E8206 1 Widerstand 82 kΩ, 1%
Resistor, 100 kohms, 1% R7 0006E1012 1 Widerstand 100 kΩ, 1%
Resistor, 1 kohm, 1% R10 0004E1004 1 Widerstand 1 kΩ, 1%
LED, orange D1 0014E0151
0014E0173 new
1 LED, orange
Microphone, complete BOARD 2 2800M0301/2800M0302 Mikrofon, komplett
Description Pos. Part Nbr.
Best.-Nr.
Quant.
Stk.
Bezeichnung
01 02
Board, empty, only twofold available 6.1 2800Z1201 1 - Print, leer, nur 2-fach-Nutzen
erhältlich
Board, empty, only twofold available 6.1 2800Z1202 - 1 Print, leer, nur 2-fach-Nutzen
erhältlich
Inline connector, 8 pole, male 6.2 0018E0817 1 1 Stiftenleiste, 8 polig
Inline connector, 5 pole, male 6.3 0018E0515 1 1 Stiftenleiste, 5 polig
Switch cover 6.4 2800Z1702 1 - Schalterblende
Switch cover 6.4 2800Z1703 - 1 Schalterblende
Output transformer U66 T1 1650Z0175 1 1 Ausgangstrafo U66
Resistor, 19,6 kohms, 1% R2 0005E1900 1 1 Widerstand 19,6 kΩ, 1%
Resistor, 56,2 kohms, 2% R3 0005E5602 1 1 Widerstand 56,2 kΩ, 2%
Resistor, 33,2 kohms, 1% R6 0005E3304 1 1 Widerstand 33,2 kΩ, 1%
Resistor, 2,2 Mohms, 5% R9 0007E2202 1 1 Widerstand 2,2 MΩ, 5%
Resistor, 3,3 kohms, 1% R20 0004E3306 1 1 Widerstand 3,3 kΩ, 1%
Capacitor 2,2 nF, 25V, 20% C1,C5 0036E2212 2 2 Kondensator 2,2 nF, 25V, 20%
Capacitor 220 pF, 100V, 2% C2 0032E2203 1 1 Kondensator 220 pF, 100V, 2%
Capacitor 1 µF, 250V C3,C4 0036E1022 2 2 Kondensator 1 µF, 250V
Zenerdiode BZX55C 9,1 V D2 0014E0088 1 1 Zenerdiode BZX55C 9,1 V
Switch S1 0040E0176 1 - Schalter
Switch S1 0040E0193 - 1 Schalter
All tolerances +/- Alle Toleranzen +/-
Cable / Kabel; Pos. 20; 2522K0002 ... new/neu (0001 ... old/alt)
XLR JP3
1 black, connected to ground schwarz, verbunden mit Masse. Ground, Screen / Masse, Schirm
2 white weiß 4 (1) AF / NF (inphase)
3 orange orange 3 (2) Filament / Heizung
4 red rot 2 (3) Filament / Heizung
5 brown braun 1 (4) Plate voltage / Anodenspannung
6 green grün 5 (5) AF / NF

Page/Seite 4 of/von 11
SOLIDTUBE 2800Z0001
Technical Data: Technische Daten:
Transmission range 20...18.000 Hz Übertragungsbereich
Open loop sensitivity @ 1 kHz 20 mV/Pa (= -34 dBV) Leerlaufübertragungsfaktor @ 1kHz
Output Impedance (20...20 kHz) 200 Ohm Ausgangsimpedanz (20...20 kHz)
Permissable load >2.000 Ohms Zulässiger Abschluß
Equivalent noise level 17,5 dBA (DIN45412) Ersatzgeräuschpegel
Weighted noise level 5 µVp (CCIR468, DIN45405) Bewertete Störspannung
3 µVeff (IEC651, DIN 45412)
Climate conditions - 10°...+ 60° C Temperaturbereich
Rel. humidity 90 % @ 20°C, 85% @ +60°C Relative Feuchte
*****************************
How to dismantle:
1.) Undo the three screws 19 and pull out mic assembly of housing 15 as far as possible. Unplug XLR
connector cable 20 from board 6 and remove housing 15.
2.) To change the XLR wall mount connector remove the two screws 21 and pull out connector 20.1.
ATTENTION: If not otherwise necessary, never undo screw 18 (ground connection of housing).
Reinstalling the screw with toothed washer 17 and solder tag is extremely difficult and a special
magnetic clamp screwdriver is necessary.
3.) To remove board 6 loose screw 11 and spacer 9. Separate holder 8 from board taking care that nut
10 does not get lost. Disconnect board 6 from board 5. The tube 7 can easily be exchanged now.
4.) Two methods are possible for access to board 5. Either the two contact posts for the capsule
terminals have to be cut directly above the board. The board itself can then easily be removed by
slightly pressing the plastic latch (marked with * in drawing on page 1) of the contact assembly 4
outwards. This method is easy but the contact assembly 4 afterwards needs to be renewed. The second
possibility is without destroying part 4 but needs careful processing. The solder around the contact
posts on board 5 has to be removed using "solderwick". Ensure that solder is completely removed from
the respective pcb´s solder points and from the 2 posts. Then disengage the latch and turn out board
by slipping it off the contact posts. After removal of the board the contact assembly can be pulled out
from frame 3.
5.) The cap 13 is removed by holding the microphone at frame 3, turning the cap clockwise and taking
it off (bayonet lock).
6.) When reassembling the microphone mind the following hints:
• The board 6 is mounted with the components facing the tube 7. Before you do this, insert the spacer
9.
• The XLR connector cable is threaded through the open lower end of the frame 3. Take care not to
damage the fine copper wire of transformer T1 when connecting the cable to the board.
• The three screws 19 are self tapping. Please take care that the screws find their correct way into the
already cut thread in frame 3. If the screws cannot easily be turned try to carefully turn them
counterclockwise until they drop into the first gang of the counter thread.

Page/Seite 5 of/von 11
SOLIDTUBE 2800Z0001
Trouble shooting:
Microphone shows significant hum:
a.) If hum increases when bass attenuator is activated: replace coil L1
b.) If hum varies when mic body or cap is touched with hand: check ground connection between cap
and housing. Open microphone and carefully scrape out the inner side of the housing 15 and the
surface of the cap 13 where it makes contact to the housing. If necessary clamp a piece of copper foil
or thin bare stranded wire between cap and housing. Since some while a contact spring is used to
ensure a faultless ground connection.
Microphone works intermittently, shows hum or crackling noise:
a.) Check connector 20.1 on microphone for loose contact pins →replace connector.
NOTE: Wiring between the microphone´s XLR connector and the internal connector has been changed.
Please refer to table on page 3. If necessary change wiring. Otherwise the microphone or the power
supply may be damaged. Should the contacts of the XLR connector already be covered with sealing
compound it is necessary to cut the respective wires and solder them in correct order. Please ensure
good insulation of the solder points. If you exchange only the XLR connector please cover the contacts
after soldering with hot melt adhesive.
b.) Check the microphone cable's connectors for loose contacts or broken solder points.
c.) Check the microphone socket in the N-SOLIDTUBE for loose contacts. Please note that the wiring
between the 6 pole XLR and the internal connector has been changed and the now used cable assembly
will not work on very old N-SOLIDTUBES. Please compare wiring diagram on page 10 and change wires
on the XLR if necessary.
Repeatedly blown fuse in power supply:
Check varistors RV1 and RV2 in the power supply and the mains transformer. In case of a defective
mains transformer please always also replace varistors RV1 and RV2.
CAUTION: The sign "!" in the parts list marks a component specified for safety
reasons. It shall be replaced only by the original AKG spare part. Fuses shall be
replaced by the same type and value for continued protection against risk of fire.
*****************************
Zerlegeanleitung:
1.) Schrauben 19 entfernen und Mikrofon soweit wie möglich aus dem Gehäuse 15 ziehen,
Steckverbindung zwischen dem Steckerkabel 20 und Print 6 lösen und Gehäuse 15 entfernen.
2.) Zum Tausch des XLR-Steckers, lösen Sie die Schrauben 21 und ziehen sodann den Stecker nach
unten aus dem Gehäuse. ACHTUNG: Falls nicht unbedingt notwendig, lösen Sie bitte niemals die
Schraube 18 (Masseverbindung zum Gehäuse). Das Wiedereinsetzen von Schraube, Zahnscheibe 17
und Lötfahne ist extrem schwierig und nur mit einem magnetischen Klemmschraubenzieher möglich.
3.) Um den Print 6 zu entfernen müssen Schraube 11 und Abstandsbolzen 9 entfernt werden. Die
Halterung 8 kann dann vom Print abgenommen werden. Bitte dabei Mutter 10 nicht verlieren! Ziehen
Sie nun den Print 6 vom Print 5 ab. Die Röhre 7 kann nun leicht getauscht werden.
4.) Um den Print 5 zugänglich zu machen, bieten sich zwei Möglichkeiten an. Am einfachsten zwickt
man die beiden Kontaktstifte zur Kapsel knapp oberhalb der Prints ab und entfernt diesen bei
gleichzeitigem herausdrücken der Kunststoffklinke (markiert mit * in Zeichnung auf Seite 1) des
Kontaktträgers 4. Diese Methode führt allerdings zur Zerstörung des Kontaktträgers und bedingt daher
einen Tausch desselben. Die andere Möglichkeit besteht darin, mit Lötsauglitze das Zinn an den
Lötstellen der Kontaktstifte am Print 5 und auf den Stiften selbst komplett zu entfernen. Dann kann der
Print von den Kontaktstiften abgehoben werden, wobei man wieder gleichzeitig die Sperrklinke nach
vorne drücken muss.

Page/Seite 6 of/von 11
SOLIDTUBE 2800Z0001
5.) Die Kappe 13 wird gelöst indem man das Mikrofon am Rahmen 3 hält und die Kappe im
Uhrzeigersinn dreht und abhebt (Bajonettverschluss).
6.) Beim Zusammenbau beachten Sie bitte folgende Hinweise:
• Der Print 6 ist mit der Bauteileseite zur Röhre 7 hin zu montieren. Setzen Sie vorher den
Abstandsbolzen 9 ein.
• Das Steckerkabel wird durch die untere Öffnung des Halters 3 gefädelt. Beim Anstecken an den Print
6 muß geachtet werden, die Spulen des Übertragers T1 nicht zu beschädigen.
• Die drei Schrauben 19 sind selbstschneidend. Bitte achten Sie beim wiedereinschrauben darauf, das
Gewinde nicht zu beschädigen. Lassen sich die Schrauben nicht leicht drehen, versuchen Sie
zunächst durch vorsichtige Drehung entgegen dem Uhrzeigersinn, den richtigen Gewindeeinlauf zu
finden und drehen Sie erst dann die Schrauben ein.
Fehlersuche:
Mikrofon hat hohe Brummspannung am Ausgang:
a.) Wenn Brumm bei Einschalten des Bassabschwächers ansteigt: Drossel L1 tauschen
b.) Wenn sich Brumm bei Berührung des Mikrofons oder der Gitterkappe ändert: Prüfen Sie bitte die
Masseverbindung zwischen Gitterkappe und Gehäuse. Öffnen Sie dazu das Mikrofon und schaben Sie
die Berührungsflächen an Gehäuse und Kappe vorsichtig ab. Zur Verbesserung des Massekontakts kann
auch ein Stück Kupferfoile oder ein dünner, blanker Litzendraht zwischen Kappe und Gehäuse geklemmt
werden. Seit längerer Zeit eine Kontaktfeder zur einwandfreien Kontaktgabe verwendet.
Mikrofon arbeitet mit Unterbrechungen, zeigt Brumm oder Krachgeräusche:
a.) Prüfen Sie Stecker 20.1 am Mikrofon auf lose Kontakte →Stecker tauschen.
ACHTUNG: Beachten Sie bitte, daß die Beschaltung zwischen dem XLR - Mikrofonstecker und dem
internen Stecker geändert wurde (Kabel, komplett, Pos. 20). Vergleichen Sie dazu die Tabelle auf Seite
3 und ändern Sie, falls nötig die Beschaltung. Andernfalls droht Beschädigung des Mikrofons oder
Netzteiles. Falls die Anschlüsse im Stecker vergossen sind, ist es notwendig, die entsprechenden Drähte
durchzuschneiden und auszukreuzen. Bitte auf sorgfältige Isolierung achten. Wird nur der Stecker 20.1
getauscht, sind die Steckerstifte an der Lötseite durch reichlich aufgetragenen Schmelzkleber zu
sichern.
b.) Prüfen Sie das Mikrofonkabel und den Mikrofonstecker am N-SOLIDTUBE auf lose Kontakte oder
gebrochene Lötstellen.
c.) Prüfen Sie die Mikrofonbuchse am N-SOLIDTUBE auf lose Kontakte.
ACHTUNG: Beachten Sie bitte, dass die Beschaltung zwischen Mikrofonbuchse und dem internen
Stecker im N-SOLIDTUBE geändert wurde. Vergleichen Sie dazu die Schaltung auf Seite 10 und ändern
Sie, falls nötig die Beschaltung der XLR Buchse. Andernfalls droht eine Beschädigung des Mikrofons
oder Netzteiles.
Wiederholtes Durchbrennen der Sicherung im Netzteil:
Prüfen Sie die Varistoren RV1 und RV2, sowie den Netztrafo. Falls der Netztrafo defekt sein sollte, bitte
auch immer die Varistoren ersetzen.
SICHERHEITSHINWEIS: Das Zeichen "!" in den Stücklisten markiert jene Bauteile,
welche aus Sicherheitsgründen nur durch Originalersatzteile von AKG ersetzt
werden dürfen. Sicherungen dürfen nur durch solche, gleicher Type und gleicher
Spezifikation ersetzt werden, um Brandschäden zu vermeiden.

Page/Seite 7 of/von 11
SOLIDTUBE 2800Z0001
Schematics: Schaltungen:
PRINT 1
Testpoints / Testpunkte:
Plate voltage/Anodenspannung:
TP21-TP22 = 205 V
Filament voltage/Heizspannung:
TP27-TP22 = 12,6 V
Grid bias voltge:
Gittervorspannung:
TP23-TP22 = 9 V
PRINT 2

Page/Seite 8 of/von 11
N - SOLIDTUBE 2804Z0001
Description Part/Best-
Nr
Quant./Stk. Bezeichnung
Housing, lower chassis 2804Z0101 1 Gehäuseunterteil
Housing, cover 2804Z0201 1 Haube
Housing foot 9999N0585 4 Gehäusefuß
Screw 3,5x9,5 for feet 7981D3500 4 Schraube 3,5x9,5 für Füße
Screw 2,9x6,5 for housing 7981D2907 6 Schraube 2,9x6,5 für Gehäuse
Screw M3x5 for board mounting 7985D3009 5 Schraube M3x5 für Printmontage
Mains socket with switch 0019E0127 !1 Netzbuchse mit Schalter
Fuse holder 0019E0128 !1 Sicherungslade
Fuse 125mA, 5x20mm slow blow 0012E0036 !1 Sicherung 125mA, 5x20mm träge
Cable, 6 pole XLR →board (1. series) 2521K0001 1 Kabel, XLR 6-polig →Print (1.- Serie)
Cable (recent production) 2521K0002 1 Kabel (laufende Produktion)
Wall mount socket, XLR 6 pole, female 0017E0605 1 Wandsteckdose, XLR 6-polig
Ferrite for 6 pole cable 0023E0083 1 Ferrit, zu 6-poligem Kabel
Cable, 3 pole XLR →board 2520K0001 1 Kabel, XLR 3-polig →Print
Wall mount socket, XLR 3 pole, male 0016E0367 1 Wandsteckdose, XLR 3-polig
Ferrite for 3 pole cable 0023E0082 1 Ferrit, zu 3 poligem Kabel
Cable, mains socket →board 0110E0202 !3 Kabel, Netzbuchse →Print
Cable, housing ground (yellow/green) 0110E0203 !1 Kabel, Gehäuseerdung (ge/gn)
Knob for Ground Lift 2804Z0401 1 Knopf für Ground Lift
Knob for Bass Roll-off 0040E0639 1 Knopf für Tiefenabschwächer
Board, complete 2804M0101 1 Print, komplett
Board, complete 2804M0101 Print, komplett
Description Pos. Part/Best-Nr Bezeichnung
Transistor ZTX757 T2, T52 0010E0143 Transistor ZTX757
Transistor ZTX857 T3 0010E0144 Transistor ZTX857
Bridge rectifier B380C800G D1, D2 0014E0150 Brückengleichrichter B380C800G
LED, green D3 0014E0155 LED, grün
Zenerdiode 10 V; 0,4 W; 2% D4 0014E0051 Zenerdiode 10 V; 0,4 W; 2%
Zenerdiode 24 V; BZX55C24 D40 0014E0153 Zenerdiode 24 V; BZX55C24
Zenerdiode 62 V; BZY97C62 D5, D6, D7, D8 0014E0154 Zenerdiode 62 V; BZY97C62
Voltage regulator LM317T U1 0015E1100 Spannungsregler LM317T
Heatsink for U1 RK1 0013E0180 Kühlkörper für U1
Inline connector JP10 ... JP13 0018E0149 Steckerleiste
Inline connector JP30 0018E0345 Steckerleiste
Inline connector JP5 0018E0617 Steckerleiste
Mains transformer TR1 0022E0036 !Netztrafo
Switch for Ground Lift S10 0040E0177 Schalter für Ground Lift
alternatively useable S10 0040E0179 alternativ verwendbar
Switch for Bass Roll-off S2 0040E0178 Schalter für Tiefenabschwächer
Capacitor 22µF; 450V C9, C13 0037E2212 Kondensator 22µF; 450V
Capacitor 1000µF; 50V; 20% C11 0039E1010 Kondensator 1000µF; 50V
alternatively useable C11 0039E1007 alternativ verwendbar
Capacitor 47µF; 50V C8, C12 0037E4707 Kondensator 47µF; 50V
Capacitor 2n2; 1000V C4 ... C7 0033E2213 Kondensator 2n2; 1000V
Capacitor 3µ3; 50V C14 0036E3317 Kondensator 3µ3; 50V
Capacitor 4n7; 100V C1, C2, C3, C10 0033E4708 Kondensator 4n7; 100V
Coil 533 mH; 10% L1 0023E0089 Spule 533 mH; 10%
Resistor 2k2; 5%; 250 ppm; 1W R6 0004E2210 Widerstand 2k2; 5%; 250ppm;1W
Resistor 100ohms; 5%; 250 ppm;1W R8 0003E1021 Widerstand 100; 5%; 250ppm;1W
Resistor 22k; 5%; 250 ppm; 5W R10 0005E2213 Widerstand 22k; 5%; 250ppm;5W
Resistor 2k2; 1%; 50 ppm R3, R5, R52 0004E2209 Widerstand 2k2; 1%; 50 ppm
Resistor 470k; 5% R4, R100 0006E4705 Widerstand 470k; 5%
Resistor 100 ohms; 5% R7 0003E1009 Widerstand 100; 5%
Resistor 330 ohms; 5% R11 0003E3306 Widerstand 330; 5%
Resistor 10 ohms; 1% R1 0002E1005 Widerstand 10; 1%
Resistor 15 ohms; 1% R2 0002E1502 Widerstand 15; 1%
Resistor 1k; 1% R9 0004E1004 Widerstand 1k; 1%
Varistor 130 Vrms RV1, RV2 0012E0038!Varistor 130 Vrms
Varistor S07 K50 RV3 0012E0035 Varistor S07 K50
Trimmer resistor 100 ohms; 10% RP1 0021E0064 Einstellregler 100; 10%
All tolerances +/- Alle Toleranzen +/-

Page/Seite 9 of/von 11

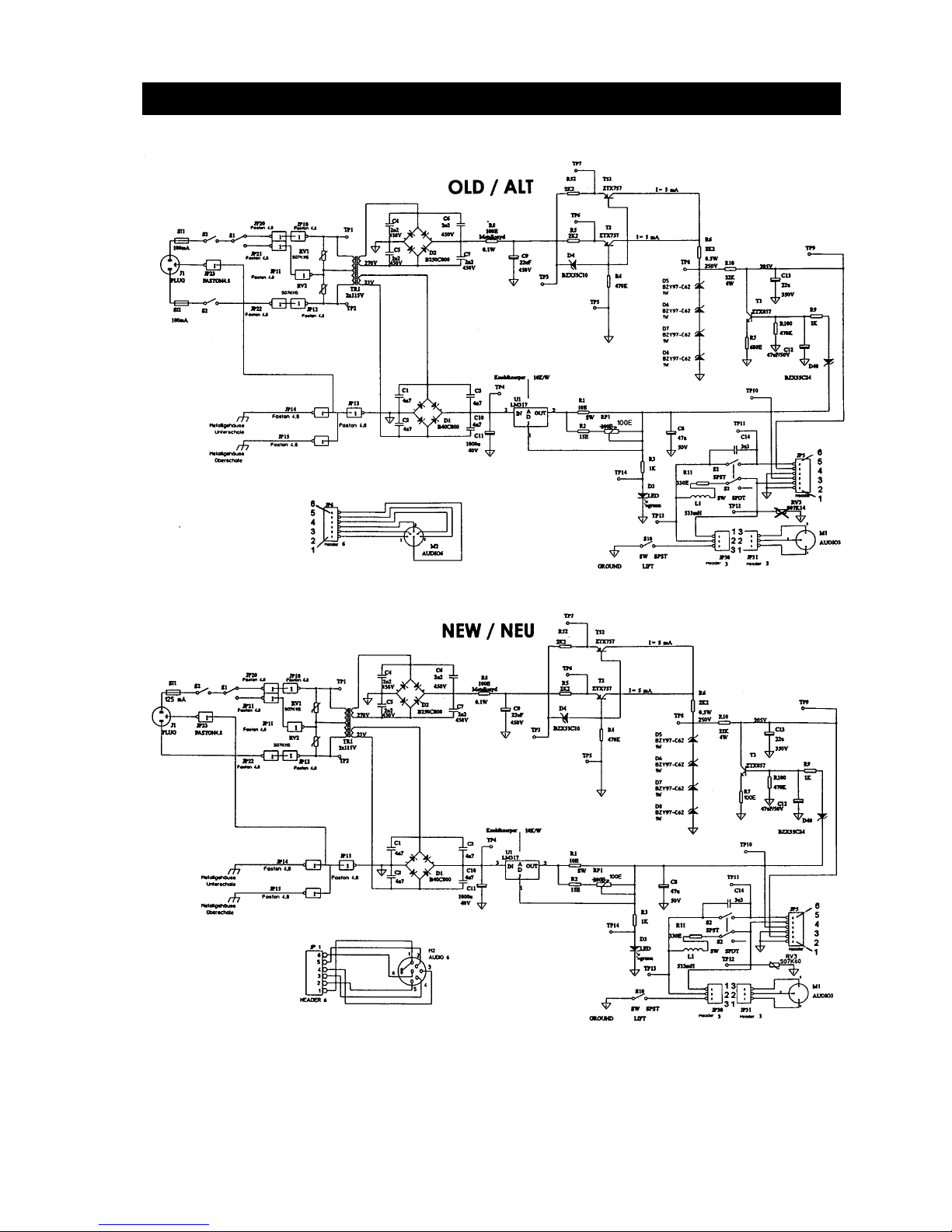

N - SOLIDTUBE 2804Z0001
Component Layout: Bestückungsplan:
Former version/frühere Version Recent version / Letztgültige Version

Page/Seite 10 of/von 11
N - SOLIDTUBE 2804Z0001
