Allen + Roth WSWS-EP1BN User manual

1
welcoming • sophisticated • inspiring
Serial Number Purchase Date
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Friday.
ATTACH YOUR RECEIPT HERE
ITEM #0339254
MODEL #WSWS-EP1BN
Français p. 7
Español p. 13
EXPANDABLE POLE
Lowes.com/allenandroth
EB1418

32

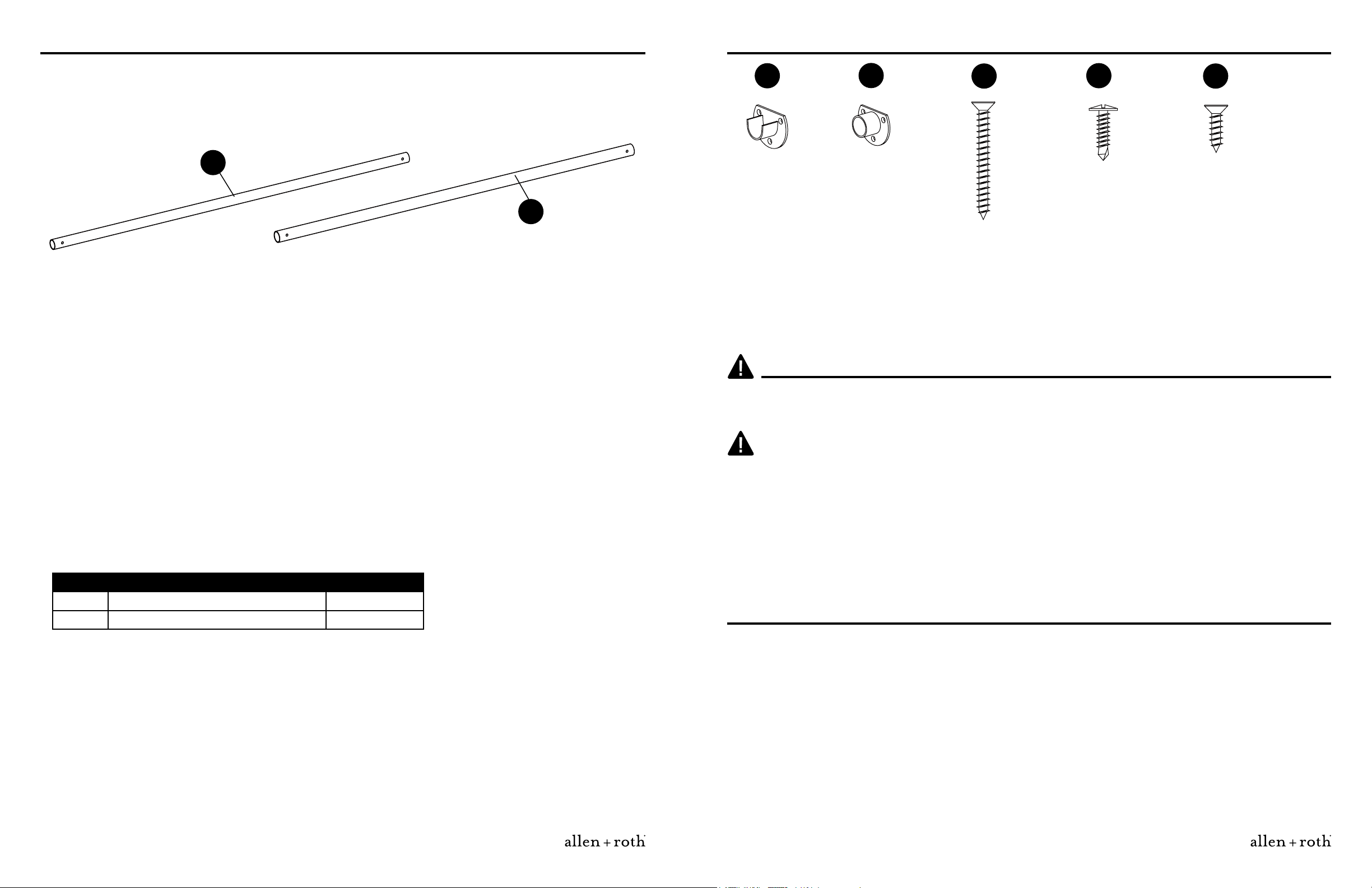

PACKAGE CONTENTS HARDWARE CONTENTS (shown not actual size)
PREPARATION
SAFETY INFORMATION
WARNING
PART DESCRIPTION QUANTITY
A 22 mm Metal Pole 1
B 25 mm Metal Pole 1
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to
assemble the product.
Estimated Assembly Time: 20 minutes
Tools Required for Assembly (not included): Phillips Screwdriver, Power Drill, 3/16 in. Drill Bit,
Level, Stud Finder, Marking Pencil, Tape Measure, Step Ladder and Hammer.
• Do not allow children to climb or play on or around this product.
• Make sure all bolts/screws are tightly fastened before the unit is used.
• Check bolts/screws periodically and tighten them if necessary.
• Pole maximum load: 40 lbs.
• Pole maximum length: 60 in.
A
B
Open Pole
Holder
Qty. 1
Closed Pole
Holder
Qty. 1
Long Screw
Qty. 6
Self-tapping Screw
Qty. 2
Short Screw
Qty. 3
AA BB CC DD EE
Lowes.com/allenandrothLowes.com/allenandroth
CAUTION
• Use this unit for its intended purpose only.

54

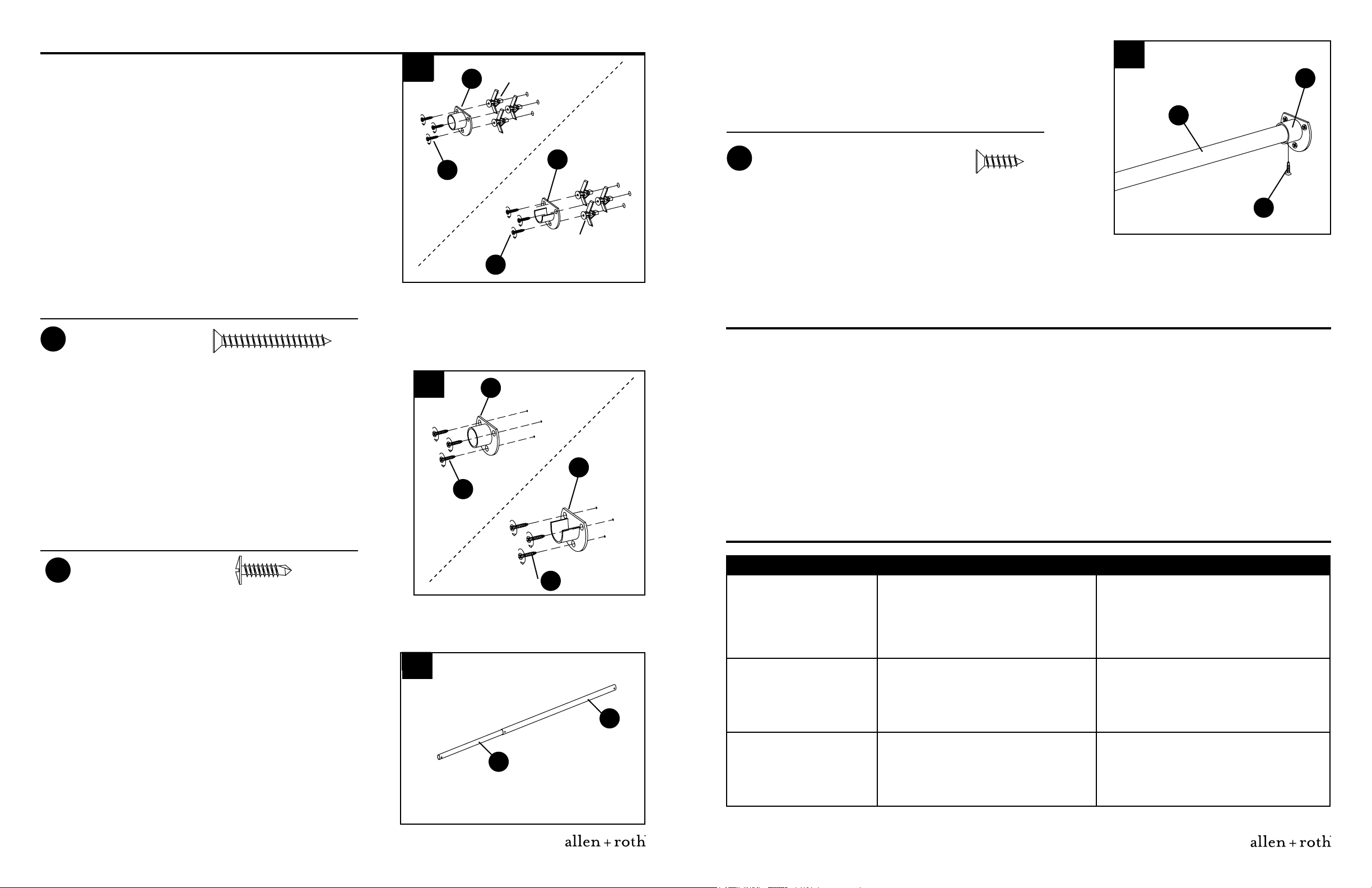

ASSEMBLY INSTRUCTIONS
Hardware Used
1a. If installing the item into the wall, use open pole
holder (AA) as a guide and mark screw hole locations
with a pencil. Drill 3/8 in. diameter pilot holes at least
2-1/2 inch deep at marked locations, then insert drywall
anchors (not included) into the holes until they are ush
with the wall. Attach open pole holder (AA) using long
screws (CC).
Note: Drywall anchors are not required if installing into a
stud.
Repeat for closed pole holder (BB).
Note: Ensure the at edge of the open pole holder (AA) is
level before tightening the screws completely.
2
Long Screw x 6
CC
A
B
3
B
BB
DD
CARE AND MAINTENANCE
TROUBLESHOOTING
• Periodically check to make certain all components are properly positioned, free from damage and
rmly connected.
• Use a soft, clean cloth that will not scratch the surface when dusting.
• Never use water to clean the furniture as it may damage to the nish.
• Wipe clean using a damp cloth and a mild cleaner. Wipe dry with a clean cloth.
• Keep product away from direct sunlight as it may damage the nish.
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
One end of metal pole
does not rest properly
onto the open pole
holder (AA).
The opening of open pole holder
does not face upward vertically.
Use a quality level to ensure the at
edge of the open pole holder is level
while installing.
The pole kit is tilting. The open and closed pole holders
are not installed at the same level.
Use a quality level to ensure the pole
holders are level with each other.
The side panel of wood
cabinet is pierced.
Used long screw for attaching pole
holder onto the side of cabinet.
Use the short screw.
Lowes.com/allenandroth Lowes.com/allenandroth
Short Screw x 3
EE
Hardware Used
3. Insert one end of the pole assembly into the
closed pole holder (BB), securing with
self-tapping screw (DD). Repeat for the opposite end.
Self-tapping Screw x 2
DD
2. Insert 22 mm metal pole (A) into 25 mm metal pole (B).
1a Drywall Anchor
Drywall Anchor
BB
AA
CC
CC
Hardware Used
1b. If installing the item into a cabinet (sold separately),
use open pole holder (AA) as a guide and mark screw hole
locations with a pencil. Attach open pole holder (AA) using
short screws (EE).
Repeat for closed pole holder (BB).
Note: Ensure the at edge of the open pole holder (AA) is
level before tightening the screws completely.
1b BB
AA
CC
CC

6
WARRANTY
REPLACEMENT PARTS LIST
This product is warranted to the original purchaser. If there is a failure in
this unit due to defects in materials or workmanship, the manufacturer will repair or replace this
item at our discretion without charge. Warranty is void if product has been assembled incorrectly,
misused, abused by overloading, altered in any way or damaged due to accident. This warranty
is not transferable and does not cover chipping, aking, scratches, rust, dents, or other damages
to the surfaces of this product. Responsibility of the manufacturer is limited to repair or
replacement of this product. The manufacturer is not responsible for consequential, incidental, or
other damages or losses resulting from product failure.
This warranty is in lieu of all other expressed warranties. Some states do not allow the exclusion
or limitation of incidental or consequential damages, so the above limitation may not apply to you.
This warranty gives you specic legal rights and you may have other rights which vary from state
to state.
Printed in Vietnam
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 8 p.m.,
EST, Monday - Friday.
allen + roth® is a registered trademark
of LF, LLC. All Rights Reserved.

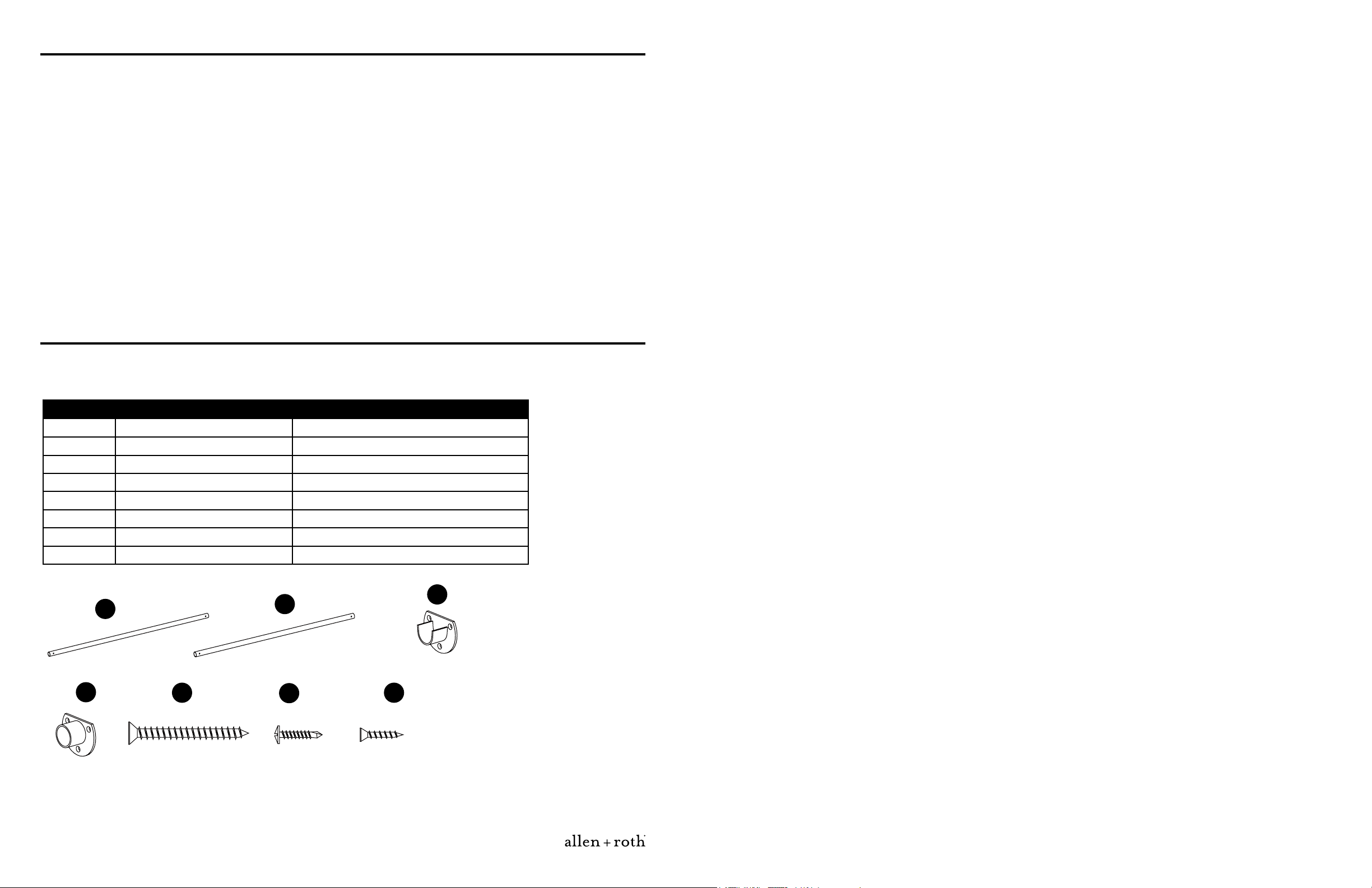

PART DESCRIPTION PART #
A 22 mm Metal Pole *WSWS-EP1BN-1-22MP
B 25 mm Metal Pole *WSWS-EP1BN-2-25MP
AA Open Pole Holder *WSWS-EP1BN-3-OPH
BB Closed Pole Holder *WSWS-EP1BN-4-CPH
CC Long Screw *WSWS-EP1BN-5-38LS
DD Self-tapping Screw *WSWS-EP1BN-6-15SS
EE Short Screw *WSWS-EP1BN-7-14SS
Complete Hardware *WSWS-EP1BN-8-CH
ABAA
BB CC DD EE
Lowes.com/allenandroth

7
welcoming • sophisticated • inspiring
Numéro de série Date d’achat
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au détaillant,
appelez notre service à la clientèle au 1 866 439-9800, entre 8 h et 20 h (HNE), du lundi au vendredi.
JOIGNEZ VOTRE REÇU ICI
ARTICLE #0339254
MODÈLE #WSWS-EP1BN
TRINGLE EXTENSIBLE
Lowes.com/allenandroth

98

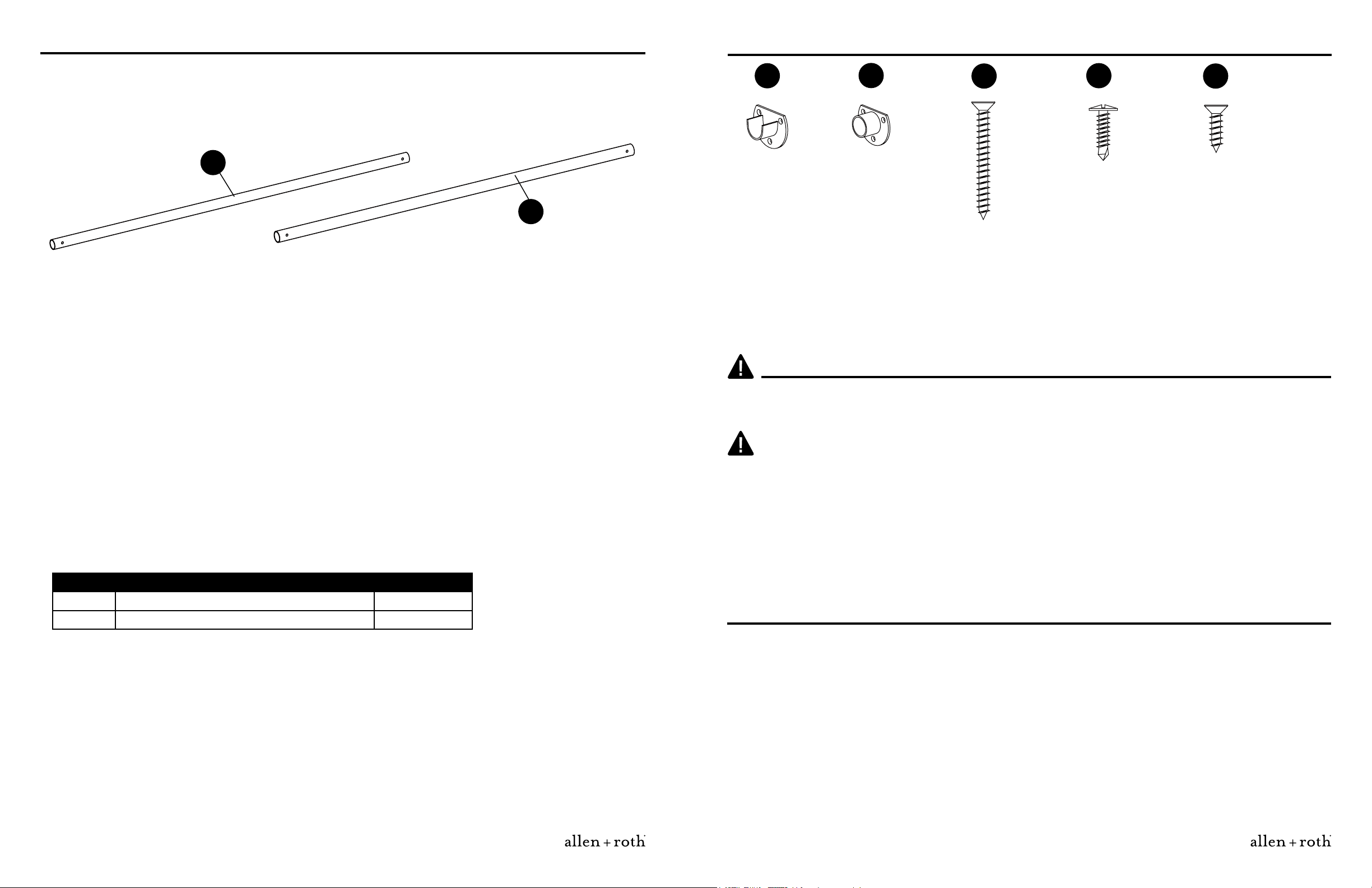

CONTENU DE L’EMBALLAGE QUINCAILLERIE INCLUSE (non illustrée à la grandeur réelle)
PRÉPARATION
CONSIGNES DE SÉCURITÉ
AVERTISSEMENT
PIÈCE DESCRIPTION QUANTITÉ
A Tringle métallique de 22 mm 1
B Tringle métallique de 25 mm 1
Assurez-vous de lire et de comprendre l’intégralité du présent manuel avant de tenter
d’assembler, d’utiliser ou d’installer le produit.
Avant de commencer l’assemblage de l’article, assurez-vous d’avoir toutes les pièces. Comparez le
contenu de l’emballage avec la liste des pièces et celle de la quincaillerie incluse. S’il y a des pièces
manquantes ou endommagées, ne tentez pas d’assembler l’article.
Temps d’assemblage approximatif : 20 minutes
Outils nécessaires pour l’assemblage (non inclus) : tournevis cruciforme, perceuse électrique, foret
de 3/16 po, niveau, détecteur de montants, crayon, ruban à mesurer, escabeau et marteau.
• Ne laissez pas les enfants grimper ou jouer sur l’article ni autour de celui-ci.
• Assurez-vous que tous les boulons et toutes les vis sont bien serrés avant d’utiliser l’article.
• Vériez les boulons et les vis régulièrement et serrez-les au besoin.
• Charge maximale de la tringle : 18,14 kg.
• Longueur maximale de la tringle : 152,40 cm.
A
B
Support à
tringle ouvert
Qté. 1
Support à
tringle fermé
Qté. 1
Vis longue
Qté. 6
Vis autotaraudeuse
Qté. 2
Vis courte
Qté. 3
AA BB CC DD EE
Lowes.com/allenandrothLowes.com/allenandroth
ATTENTION
• Utilisez cet article uniquement pour l’usage auquel il est destiné.

1110
INSTRUCTIONS POUR L’ASSEMBLAGE
Quincaillerie utilisée
1a. Si vous installez l’article au mur, utilisez un support
à tringle ouvert (AA) comme guide, puis marquez
l’emplacement des trous de vis à l’aide d’un crayon. Percez
des avant-trous d’une profondeur d’au moins 6,35 cm aux
endroits marqués à l’aide d’un foret d’un diamètre de 3/8 po,
puis insérez-y les chevilles d’ancrage pour cloison sèche
(non incluses) jusqu’à ce qu’elles soient complètement
encastrées dans le mur. Fixez le support à tringle ouvert
(AA) à l’aide de vis longues (CC).
Remarque : Les chevilles d’ancrage pour cloison sèche ne
sont pas nécessaires si vous xez les tringles à un montant.
Faites de même pour le support à tringle fermé (BB).
Remarque : Assurez-vous que le bord plat du support à
tringle ouvert (AA) est de niveau avant de serrer les vis
complètement.
2
Vis longue x 6
CC
A
B
3
B
BB
DD
ENTRETIEN
DÉPANNAGE
• Vériez périodiquement si les composants sont bien positionnés, en bon état et fermement montés.
• Utilisez un linge doux et propre qui n’égratignera pas la surface lorsque vous époussetterez l’article.
• N’utilisez jamais d’eau pour nettoyer l’article puisque vous risqueriez d’endommager le ni.
• Nettoyez l’article à l’aide d’un linge humide et d’un nettoyant doux. Essuyez-le à l’aide d’un linge
propre.
• Conservez l’article à l’abri du soleil pour éviter d’endommager le ni.
PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE
L’une des extrémités
de la tringle ne tient
pas correctement sur le
support à tringle ouvert
(AA).
L’ouverture du support à tringle
ouvert n’est pas orientée vers le
haut (à la verticale).
Utilisez un bon niveau pour vous
assurer que le bord plat du support
à tringle ouvert est de niveau au
moment de l’installation.
La tringle est inclinée. Le support à tringle ouvert et le
support à tringle fermé ne sont pas
à la même hauteur.
Utilisez un bon niveau pour vous
assurer que les supports à tringle
sont à la même hauteur.
Le panneau latéral de
l’armoire en bois est
percé.
Des vis longues ont été utilisées
pour xer le support à tringle au
côté de l’armoire.
Utilisez une vis courte.
Lowes.com/allenandroth Lowes.com/allenandroth
Vis courte x 3
EE
Quincaillerie utilisée
3. Insérez une extrémité de la tringle dans le support à
tringle fermé (BB) et xez-la avec une vis autotaraudeuse
(DD). Répétez cette étape pour l’autre extrémité.
Vis autotaraudeuse x 2
DD
2. Insérez la tringle métallique de 22 mm (A) dans la
tringle métallique de 25 mm (B).
1a Cheville d’ancrage
pour cloison sèche
Cheville d’ancrage
pour cloison sèche
BB
AA
CC
CC
Quincaillerie utilisée
1b. Si vous installez l’article dans une armoire (vendue
séparément), utilisez un support à tringle ouvert (AA)
comme guide, puis marquez l’emplacement des trous de
vis à l’aide d’un crayon. Fixez le support à tringle ouvert
(AA) à l’aide de vis courtes (EE).
Faites de même pour le support à tringle fermé (BB).
Remarque : Assurez-vous que le bord plat du support à
tringle ouvert (AA) est de niveau avant de serrer les vis
complètement.
1b BB
AA
CC
CC

12
GARANTIE
LISTE DES PIÈCES DE RECHANGE
La présente garantie n’est offerte qu’à l’acheteur initial. Si cet article présente des défauts de
matériaux ou de fabrication, le fabricant choisira, à sa seule discrétion, de réparer ou de remplacer
l’article sans frais. La garantie sera annulée si l’article a été assemblé incorrectement, a été utilisé
de manière inappropriée ou abusive en le surchargeant ou en l’altérant d’une quelconque façon,
ou a subi des dommages causés par un accident. La présente garantie est non transférable et
ne couvre pas les ébréchures, l’écaillement, les égratignures, la rouille, les bosses et tout autre
dommage à la surface de cet article. La responsabilité du fabricant se limite à la réparation et
au remplacement de cet article. Le fabricant n’est pas responsable des dommages accessoires,
consécutifs ou autres ni de toute perte causée par une défectuosité de l’article.
La présente garantie prévaut sur toute autre garantie explicite. Certains États ou certaines
provinces ne permettent pas l’exclusion ou la limitation des dommages accessoires ou consécutifs,
de sorte que la limitation ci-dessus peut ne pas s’appliquer à vous.
Cette garantie vous confère des droits précis. Il est possible que vous disposiez d’autres droits, qui
varient d’un État ou d’une province à l’autre.
Imprimé au Vietnam
Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au 1 866 439-
9800, entre 8 h et 20 h (HNE), du lundi au vendredi.
allen + roth® est une marque de
commerce déposée de LF, LLC. Tous
droits réservés.
PIÈCE DESCRIPTION NODE PIÈCE
ATringle métallique de 22 mm *WSWS-EP1BN-1-22MP
BTringle métallique de 25 mm *WSWS-EP1BN-2-25MP
AA Support à tringle ouvert *WSWS-EP1BN-3-OPH
BB Support à tringle fermé *WSWS-EP1BN-4-CPH
CC Vis longue *WSWS-EP1BN-5-38LS
DD Vis autotaraudeuse *WSWS-EP1BN-6-15SS
EE Vis courte *WSWS-EP1BN-7-14SS
Quincaillerie complète *WSWS-EP1BN-8-CH
ABAA
BB CC DD EE
Lowes.com/allenandroth

13
welcoming • sophisticated • inspiring
Número de serie Fecha de compra
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro Departamento
de Servicio al Cliente al 1-866-439-9800, de lunes a viernes de 8 a.m. a 8 p.m., hora estándar del Este.
ADJUNTE SU RECIBO AQUÍ
ARTÍCULO #0339254
MODELO #WSWS-EP1BN
VARILLA EXTENSIBLE
Lowes.com/allenandroth

1514
CONTENIDO DEL PAQUETE ADITAMENTOS (no se muestran en tamaño real)
PREPARACIÓN
INFORMACIÓN DE SEGURIDAD
ADVERTENCIA
PIEZA DESCRIPCIÓN CANTIDAD
A Varilla de metal de 22 mm 1
B Varilla de metal de 25 mm 1
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el
producto si falta alguna pieza o si estas están dañadas.
Tiempo estimado de ensamblaje: 20 minutos
Herramientas necesarias para el ensamblaje (no se incluyen): destornillador Phillips, taladro
eléctrico, broca para taladro de 3/16 pulg, nivel, detector de vigas, lápiz para marcar, cinta métrica,
escalera de tijera y martillo.
• No permita que los niños se suban al producto o que jueguen en o cerca del mismo.
• Asegúrese de que todos los pernos/tornillos estén bien apretados antes de usar la unidad.
• Revise periódicamente los tornillos/pernos y apriételos si es necesario.
• Carga máxima de la varilla: 40 lb/18,14 kg
• Longitud máxima de la varilla: 60 pulg/152,4 cm
A
B
Soporte de
varilla abierto
Cant. 1
Soporte de
varilla cerrado
Cant. 1 Tornillo largo
Cant. 6
Tornillo autorroscante
Cant. 2
Tornillo corto
Cant. 3
AA BB CC DD EE
Lowes.com/allenandrothLowes.com/allenandroth
PRECAUCIÓN
• Use esta unidad solo para el n para el cual se diseñó.

1716
INSTRUCCIONES DE ENSAMBLAJE
Aditamentos usados
1a. Si va instalar el artículo en la pared, use el soporte
de varilla abierto (AA) como una guía y marque con un
lápiz las ubicaciones de los oricios para tornillos. En
las ubicaciones marcadas, taladre oricios guía de 3/8
pulg/0,95 cm de diámetro a una profundidad de al menos
2-1/2 pulg/6,35 cm. Luego, introduzca anclas de expansión
para panel de yeso (no se incluyen) en los oricios hasta
que queden al ras de la pared. Fije el soporte de varilla
abierto (AA) con tornillos largos (CC). Nota: si realiza la
instalación en una viga, no necesita utilizar las anclas de
expansión para panel de yeso.
Repita el mismo procedimiento para el soporte de varilla
cerrado (BB). Nota: asegúrese de que el borde plano
del soporte de varilla abierto (AA) esté nivelado antes de
apretar los tornillos completamente.
2
Tornillo largo x 6
CC
A
B
3
B
BB
DD
CUIDADO Y MANTENIMIENTO
SOLUCIÓN DE PROBLEMAS
• Revise periódicamente para asegurarse de que todos los componentes estén ubicados de forma
correcta, no presenten daños y de que estén rmemente conectados.
• Use un paño suave y limpio que no raye la supercie al limpiarla.
• Nunca utilice agua para limpiar los muebles, ya que puede provocar daños en el acabado.
• Limpie con un paño húmedo y un limpiador suave. Seque con un paño limpio.
• Mantenga el producto lejos de la luz solar directa, ya que puede provocar daños en el acabado.
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
Uno de los extremos de
la varilla de metal no se
apoya correctamente
en el soporte de varilla
abierto (AA).
La abertura del soporte de varilla
abierto no apunta hacia arriba en
dirección vertical.
Use un nivel de calidad para
asegurarse de que el borde plano
del soporte de varilla abierto esté
nivelado durante la instalación.
El kit de la varilla está
inclinado.
The open and closed pole holders
are not installed at the same level.
Use un nivel de calidad para
asegurarse de que ambos soportes
de varilla queden nivelados.
Se perforó el panel
lateral del gabinete de
madera.
Utilizó un tornillo largo para instalar
el soporte de varilla en el costado
del gabinete.
Use un tornillo corto.
Lowes.com/allenandroth Lowes.com/allenandroth
Tornillo corto x 3
EE
Hardware Used
3. Inserte un extremo del ensamble de la varilla
en el soporte de varilla cerrado (BB), y asegúrelo
con un tornillo autorroscante (DD). Repita el mismo
procedimiento para el extremo opuesto.
Tornillo autorroscante x 2
DD
Inserte la varilla de metal de 22 mm (A) en la varilla de
metal de 25 mm (B).
1a Ancla de expansión
para panel de yeso
BB
AA
CC
CC
Aditamentos usados
1b. Si va instalar el artículo en un gabinete (se vende por
separado), use el soporte de varilla abierto (AA) como una
guía y marque con un lápiz las ubicaciones de los oricios
para tornillos. Fije el soporte de varilla abierto (AA) con
tornillos cortos (EE).
Repita el mismo procedimiento para el soporte de varilla
cerrado (BB).
Nota: asegúrese de que el borde plano del soporte de
varilla abierto (AA) esté nivelado antes de apretar los
tornillos completamente.
1b BB
AA
CC
CC
Ancla de expansión
para panel de yeso

18
GARANTÍA
LISTA DE PIEZAS DE REPUESTO
La garantía de este producto es válida para el comprador original. Si esta unidad presenta alguna
falla debido a defectos en los materiales o la mano de obra, el fabricante reemplazará o reparará
este artículo sin cargos y a su discreción. La garantía se anula si el producto no se ensambló
correctamente y debido al mal uso, abuso por sobrecarga, modicación de cualquier tipo o
daños producidos por un accidente. Esta garantía no es transferible y no cubre el desportillado,
desprendimiento, rayones, oxidación, abolladuras u otros daños en la supercie de este producto. La
responsabilidad del fabricante se limita a la reparación o el reemplazo de este producto. El fabricante
no se hará responsable por daños accidentales o resultantes u otros daños o pérdidas causadas por
fallas del producto.
Esta garantía reemplaza a todas las demás garantías explícitas. Algunos estados no permiten
la exclusión o limitación de los daños accidentales o resultantes, de modo que las limitaciones
anteriores pueden no aplicarse en su caso. Esta garantía le otorga derechos legales especícos, y
podría tener otros derechos, que varían según el estado.
Impreso en Vietnam
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 1-866-439-
9800, de lunes a viernes de 8 a.m. a 8 p.m., hora estándar del Este.
allen + roth® es una marca registrada
de LF, LLC. Todos los derechos
reservados.
PIEZA DESCRIPCIÓN PIEZA #
A Varilla de metal de 22 mm *WSWS-EP1BN-1-22MP
B Varilla de metal de 25 mm *WSWS-EP1BN-2-25MP
AA Soporte de varilla abierto *WSWS-EP1BN-3-OPH
BB Soporte de varilla cerrado *WSWS-EP1BN-4-CPH
CC Tornillo largo *WSWS-EP1BN-5-38LS
DD Tornillo autorroscante *WSWS-EP1BN-6-15SS
EE Tornillo corto *WSWS-EP1BN-7-14SS
Todos los aditamentos *WSWS-EP1BN-8-CH
ABAA
BB CC DD EE
Lowes.com/allenandroth
