ASSA 179A S4
Nödutrymningsbeslag
Varning!
Säkerhetsegenskaperna på denna produkt är avgörande för dess överens-
stämmelse med SS-EN 179:2008. Ingen modifiering eller ändring av något slag annat
än de som beskrivs i monteringsinstruktionen är tillåtna. ASSA ansvarar ej för
funktionen av produkter som ej monterats i enlighet med bifogade instruktioner
eller då bifogad drift och underhållsinstruktion ej följts.
Slutbleck
Till nödutrymningsbeslag ASSA 179A S4 med ovan angivna låshus får endast ASSAs
slutbleck modell 1264 med artikelnummer 357207, 357208, 357728, 357729, 357730,
357731 samt 357732 användas. Alternativs kan ASSAs slutbleck model 1487 med
artikelnummer 357545, 357546, 357547, 357548 och 357549 användas
Behör
Nödutrymningsbeslag ASSA 179A S4 kan förses med utvändigt öppningsbeslag, cylinder
och/eller trycke enligt följande:
Täckskylt ASSA S4, artikelnummer 816944
Cylinderskylt ASSA S4, artikelnummer 816940
Täckskylt med trycke ASSA S4, artikelnummer 816945
Denna monteringsanvisning avser nödutrymningsbeslag ASSA 179A S4 med artikelnummer
820137, 820139, 820140 i kombination med ASSA låshus modell 710-35, 721-35, 721-35
722-35 samt 727-35 med artikelnummer 358663, 357750, 357716 och 357719.
!
MONTERINGSANVISNING
ASSA AB 090890
Utgåva 3 1/7
1. (3) lämplig att användas på högfrekventa dörrar;
2. (6) testad till 100 000 cykler;
3. (6) för dörrvikt up till 200 kg, dörrbredd ≤1320 mm, dörrhöjd ≤2520 mm;
4. (B) lämplig att användas på brand- och rökklassade dörrar;
5. (1) är säker att använda på dörrar i utrymningsvägar;
6. (3) hög korrosionsbeständighet;
7. (5) klass 5 säkerhetsnivå 5 000 N;
8. (2) handtagets utstick upp till 100 mm från dörrblad;
9. (A) manövreras med handtag typ A;
10. (A*) lämplig att användas på enkeldörr och dubbeldörr endast aktivt dörrblad vid användning av
låshus 721-35, 722-35 och 727-35;
*lämplig att användas på enkeldörr med låshus 710-35.
Klassificering enligt SS-EN 179:2008
3
6
6
B
1
3
5
2
A
A*
1 2 3 4 5 6 7 8 9 10

Assa 1125 Panikutrymningsbeslag
ASSA 179A S4 Nödutrymningsbeslag
Cylinderstyrning & Mutterbricka
2
Låshus
1
ASSA AB 090890
Utgåva 3 2/7
A
Montera
låshuset,
exemplet
visar låshus
710-35
A
Montera samman
insidans cylinder-
styrning [ ] med
utsidans [ ].
Om någon av
smalprofilbehören
saknar cylinder
används en mutter-
bricka [ ] mot det
aktuella behöret
istället.
B
För att säker-
ställa eventuell
förreglings-
funktion skall
dörrspringan
vara max 3 mm
1
2
3
1
2
3

Assa 1125 Panikutrymningsbeslag
ASSA 179A S4 Nödutrymningsbeslag
Cylindermedbringare
4
Cylinder
3
ASSA AB 090890
Utgåva 3 3/7
Justera cylinder-
medbringarens [ ]
längd enligt tabell
A
Montera cylindern /
cylindrarna med förlängd
medbringare i behöret
med två st 13 mm
cylinderskruvar
A
B- och C-måttet mäts
från låsstolpens
centrum till dörrens
ytterkant/innerkant
B
B / C - mått
25 mm
30 mm
35 mm
10 - 13 mm
15 - 18 mm
20 - 23 mm
Längd
medbringare
1
1
Utsida
Insida

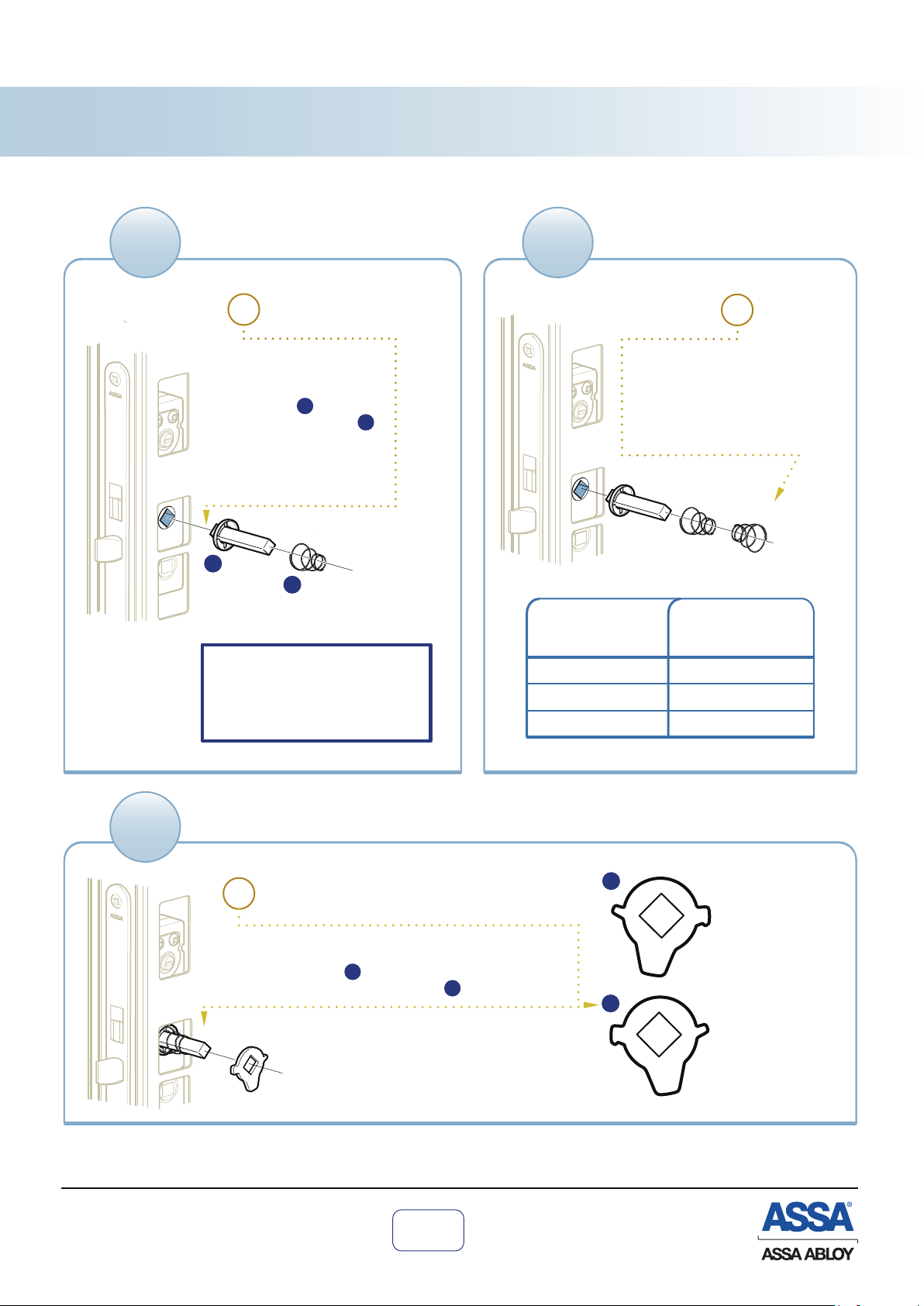

Trä på stoppbrickan med den platta spetsen nedåt,
för högerbeslag [ ] skall spetsen peka något
snett nedåt till vänster och för vänsterbeslag [ ]
skall spetsen peka något snett nedåt till höger
Sätt in utrymningshand-
tagets fyrkantpinne i
låshusets mittenroddare
och vänd tryckespinnens
stoppbricka mot låshuset
[ ], trä på fjädern [ ]
på tryckespinnen med
den koniska änden från
låshuset
Assa 1125 Panikutrymningsbeslag
ASSA 179A S4 Nödutrymningsbeslag
Stoppbricka
7
Fyrkantpinne Extra fjäder
ASSA AB 090890
Utgåva 3 4/7
A
A
12
5 6
Högerbeslag
1
Vänsterbeslag
2
1
2
A
12
B / C - mått
≥22 mm
≥32 mm
43 mm
53 mm
Längd
tryckespinne
≥42 mm 63 mm
För 53 mm och 63 mm
tryckespinne används
dubbla fjädrar, de
koniska ändarna skall
då vara vända mot
varandra
OBS! Om B- eller C-måttet
understiger 22 mm används
3 mm distansskylt ASSA
357932. Medföljer inte.

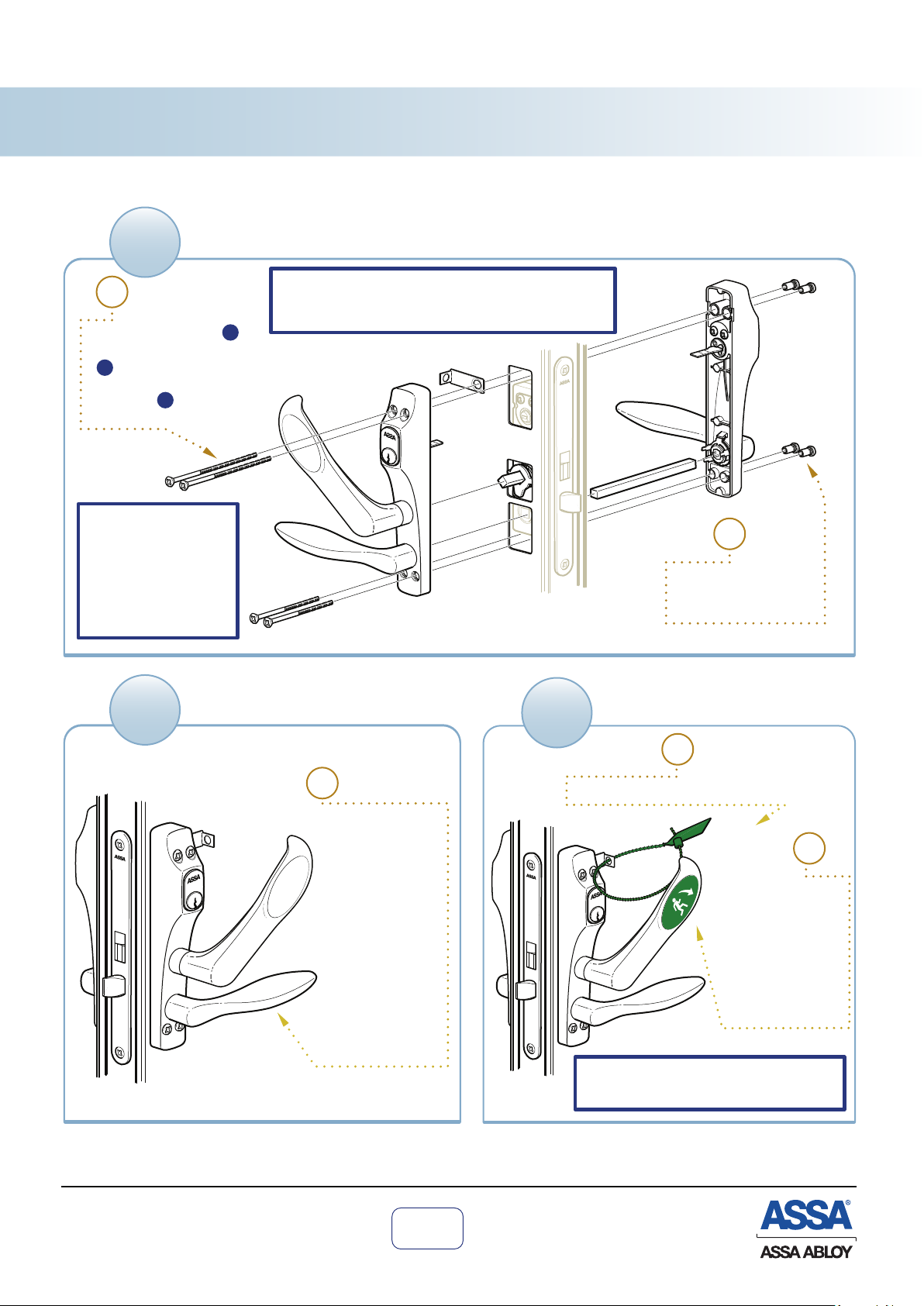

Montera behöret [ ],
fästet för plomberings-
tråden [ ] samt
tryckets fyrkantpinne
[ ] med fyra genom
gående M5 skruvar
Assa 1125 Panikutrymningsbeslag
ASSA 179A S4 Nödutrymningsbeslag
Funktionsprova
9
Utrymningshandtag
Dekal & Plomberingstråd
10
ASSA AB 090890
Utgåva 3 5/7
8
A
A
B
B
A
1
2
3
Tillse att nipplarna
monteras på
dörrens utsida
Funktionsprova
genom att dra
ned utrymnings-
handtaget i
öppnings-
riktningen.
Låshusets regel/
fall/fallar skall
dras in och
dörren kunna
öppnas.
Utrymningshand-
taget skall med
lätthet återfjädra
till utgångsläget.
Montera plomberingstråden
Montera bifogad
efterlysande
dekal på utrym-
ningshandtaget,
pilen skall peka
nedåt i
handtagets
rörelseriktning
OBS! Endast av ASSA rekommenderad
plomberingstråd får användas
OBS! Om B-
eller C-måttet
understiger
22 mm används
3 mm distansskylt
ASSA 357932.
Medföljer inte.
OBS! För högerbeslag monteras
nödhandtaget i vinkel klockan 11
och för vänsterbeslag i vinkel
klockan 1.

Assa 1125 Panikutrymningsbeslag
ASSA 179A S4 Nödutrymningsbeslag
ASSA AB 090890
Utgåva 3 6/7
Nödutrymningsbeslag
Underhållsintervall: Minst en gång i månaden
Kontrollera att alla skruvar är väl fastdragna samt att beslagets öppningshandtag
löper utan svårighet.
Öppna dörren genom att trycka på öppningshandtaget. Tillse att låshusets fallkolv
greppar väl in i slutblecket när dörren stänger. Därvid skall öppningshandtaget
återfjädra till utgångsläget.
Vid montage av utvändig tryckesfunktion skall även återinrymningsfunktionen
kontrolleras. Kontrollera plombering samt att nödutrymningsbeslagets dekal är
oskadad och väl synlig.
Låshus
Underhållsintervall: Minst två gånger per år
Smörjning med fett på båda sidor av fall och regel skall ske vid installation samt
därefter minst två gånger per år.
Använd smörjfett med god vidhäftning, t ex ASSA Låsfett eller liknande.
Slutbleck
Underhållsintervall: Minst två gånger per år
Glidytan mellan slutbleck och låshusets fall skall smörjas vid installation samt
därefter minst två gånger per år.
Använd smörjfett med god vidhäftning, t ex ASSA Låsfett eller liknande.
Kontrollera glappet mellan slutbleck och låshusets fall. Justera vid behov.
Låscylinder
Underhållsintervall: Minst två gånger per år
Rengöring och smörjning skall ske minst två gånger per år. Använd först ASSA
Cleaner och därefter ASSA Låsspray.
Vid högfrekvent användning eller i utsatt miljö rekommenderas tätare
underhållsintervall.
Varning! Använd aldrig olja eller grafit i låscylindrar
DRIFT- & UNDERHÅLLSINSTRUKTION
!

Assa 1125 Panikutrymningsbeslag
ASSA 179A S4 Nödutrymningsbeslag
ASSA AB 090890
Utgåva 3 6/7
Nödutrymningsbeslag
Underhållsintervall: Minst en gång i månaden
Kontrollera att alla skruvar är väl fastdragna samt att beslagets öppningshandtag
löper utan svårighet.
Öppna dörren genom att trycka på öppningshandtaget. Tillse att låshusets fallkolv
greppar väl in i slutblecket när dörren stänger. Därvid skall öppningshandtaget
återfjädra till utgångsläget.
Vid montage av utvändig tryckesfunktion skall även återinrymningsfunktionen
kontrolleras. Kontrollera plombering samt att nödutrymningsbeslagets dekal är
oskadad och väl synlig.
Låshus
Underhållsintervall: Minst två gånger per år
Smörjning med fett på båda sidor av fall och regel skall ske vid installation samt
därefter minst två gånger per år.
Använd smörjfett med god vidhäftning, t ex ASSA Låsfett eller liknande.
Slutbleck
Underhållsintervall: Minst två gånger per år
Glidytan mellan slutbleck och låshusets fall skall smörjas vid installation samt
därefter minst två gånger per år.
Använd smörjfett med god vidhäftning, t ex ASSA Låsfett eller liknande.
Kontrollera glappet mellan slutbleck och låshusets fall. Justera vid behov.
Låscylinder
Underhållsintervall: Minst två gånger per år
Rengöring och smörjning skall ske minst två gånger per år. Använd först ASSA
Cleaner och därefter ASSA Låsspray.
Vid högfrekvent användning eller i utsatt miljö rekommenderas tätare
underhållsintervall.
Varning! Använd aldrig olja eller grafit i låscylindrar
DRIFT- & UNDERHÅLLSINSTRUKTION
!
Assa 1125 Panikutrymningsbeslag
ASSA AB 090890
Utgåva 3 7/7


  



5[
/RFNFDVHGHSWK0,1



 
2SHQLQJIRU(PHUJHQF\KDQGOHRQO\RQRQHVLGH
  


5[
5[
0[)RUVWHHOGRUV
[)RUZRRGGRUV

ASSA 179A S4
Emergency exit device
Warning!
The safety features of this product are essential to its compliance with EN 179:2008.
No modification of any kind, other than those described in these instructions, are
permitted. ASSA takes no responsibility for products not mounted as described in
these instructions or if enclosed maintenance and operating instruction not are
followed.
Strike plate
ASSA 179A must be installed together with ASSAs strike plate model 1264 with ordering
numbers 357207, 357208, 357728, 357729, 357730, 357731 and 357732 or with
ASSA’s strike plate model 1487 with ordering numbers 357545,357546, 357547,
357548 and 357549.
Accessories
Emergency exit device ASSA 179A S4 can be installed with outside opening device,
cylinder and/or handle:
Cover plate ASSA S4, ordering no 816944
Cylinder cover plate ASSA S4, ordering no 816940
Cover plate with handle ASSA S4, ordering no 816945
This mounting instruction is intended for installation of emergency exit device ASSA 179A S4
and 179A-2 S4 with ordering numbers 820137, 820139 and 820140 in combination with ASSA
lock case model 710-35, 721-35, 722-35 and 727-35 with ordering numbers 358663, 357750,
357716 and 357719.
!
MOUNTING INSTRUCTION
ASSA AB 090890
Edition 3 1/7
1. (3) is suitable for use in high frequency applications;
2. (6) tested to 100 000 cycles;
3. (6) for a door mass of up to 200 kg, door width ≤1320 mm; door height ≤2520 mm;
4. (B) suitable for use on fire/smoke resisting door assemblies;
5. (1) is safe for use on escape route doors;
6. (3) with high corrosion resistance;
7. (5) with a grade 5 security level 5 000 N;
8. (2) with a projection of up to 100 mm;
9. (A) operated with lever handle type A;
10. (A*) suitable for use on a single door and double door active leaf only with lock case 721-35, 722-35
and 727-35;
*suitable for use on a single door only with lock case 710-35.
Classification according to EN 179:2008
3
6
6
B
1
3
5
2
A
A*
1 2 3 4 5 6 7 8 9 10

Assa 1125 Panikutrymningsbeslag
ASSA 179A S4 Emergency exit device
Extension piece & Screw-nut washer
2
Lock case
1
ASSA AB 090890
Edition 3 2/7
A
Install the
lock case,
this example
shows lock
case 710-35
A
Mount the
inside [ ]
and outside [ ]
extension pieces.
If any of the two
narrow profile
devices does
not have a cylinder
a screw-nut
washer [ ] is used
instead.
B
The gap
between door
and frame shall
be less than
3 mm to ensure
proper function
12
3
1
2
3

Assa 1125 Panikutrymningsbeslag
ASSA 179A S4 Emergency exit device
Cylinder follower
4
Cylinder
3
ASSA AB 090890
Edition 3 3/7
Cut the inside cylinder
follower [ ] according
to the table below
A
Mount the cylinder /
cylinders with extended
cylinder follower into the
device with two 13 mm
cylinder screws
A
The B- and C measure is
measured from the center of
the lock case and towards the
inner and outer edge of the door
B
B / C - measure
25 mm
30 mm
35 mm
10 - 13 mm
15 - 18 mm
20 - 23 mm
Cylinder follower
length
1
Outside
Inside
1

Assa 1125 Panikutrymningsbeslag
ASSA 179A S4 Emergency exit device
Stop washer
7
Thumbturn follower Additional spring
ASSA AB 090890
Edition 3 4/7
A
For 53 mm and 63 mm
thumbturn followers an
additional spring ought
to be used. They should be
mounted with the concentric
ends facing each other.
A
Mount the thumbturn
follower with the stop
washer facing the
lock case [ ].
Thread the spring [ ]
onto the follower with
the concentric end
pointing away from the
lock case.
12
5 6
Right hand device
1
Left hand device
2
1
2
A
12
Thread the stop washer onto the thumbturn
follower with the flat taper pointing downwards. For
right hand devices [ ] the taper should point to
the left and for left hand devices [ ] to the right.
NOTE!
If the B- or C-mesure-
ment of the door is less than
22 mm the 3 mm distance
plate ASSA 357932 shall be
used. Not included.
B / C - measure
≥22 mm
≥32 mm
43 mm
53 mm
Square
pin length
≥42 mm 63 mm

Assa 1125 Panikutrymningsbeslag
ASSA 179A S4 Emergency exit device
Function check
9
Handle
Exit label & Seal strip
10
ASSA AB 090890
Edition 3 5/7
8
NOTE!
NOTE!
Only seal strip recommended
by ASSA is allowed.
A
Test the function
by pressing the
exit handle
downwards.
Dead bolt/latch/
latches shall
then retract and
the door shall be
possible to open.
After opening
procedure the
exit handle
shall easily
return to its
starting position.
Attach enclosed
after glowing
exit label on the
exit handle, the
arrow on the
label shall point
in the maneuve-
ring direction
Attach the plastic seal strip
A
B
B
Ensure that the
nipples are mounted
on the outside
If the B- or
C-mesurement of
the door is less than
22 mm the 3 mm
distance plate ASSA
357932 shall be
used. Not Included.
Mount the device [ ],
the attachment plate
[ ] for theseal strip
and the lever handle
follower [ ] with four
M5 screws.
A
1
2
3
NOTE! For right hand devices the exit handle
is mounted in angle 11 o’clock and for left
hand devices in angle 1 o’clock.

Assa 1125 Panikutrymningsbeslag
ASSA 179A S4 Emergency exit device
ASSA AB 090890
Edition 3 6/7
Emergency exit device
Regular maintenance intervals: At least once a month
Check all screws and other fastenings and make sure that they are well constricted,
also check that the handles operates with ease.
Open the door by pressing the exit handle downwards. Ensure that the latch moves
freely and get a god engagement in the strike plate when the door is closed. The
exit handle shall easily return to its starting position after closing.
If outside handle is connected, also check the re-entry function after opening by the
exit handle. Check plastic seal strip and that the after glowing exit label is
undamaged and well visible. Replace with a new strip and/or label if necessary.
Lock case
Regular maintenance intervals: At least twice a year
Lubricate both sides of latch and dead bolt at installation and thereafter at least two
times per year.
Use quality grease with high adhesive capacity, such as ASSA Lock Grease or similar.
Strike plate
Regular intervals of at least: Six months
Lubricate the sliding surface between strike plate and latch at installation and
thereafter at least two times per year.
Use quality grease with high adhesive capacity, such as ASSA Lock Grease or similar.
The gap between door and frame shall be 1-3 mm to insure a proper function.
Adjust if necessary.
Lock cylinder
Regular intervals of at least: Six months
Cleaning and lubricating is recommended before summer and winter. Start with use
of ASSA Lock Cleaner and then follow up with ASSA Lock Spray for lubrication.
At high frequency use or hard environment a shorter period of maintenance is
recommended.
Warning! Never use oil or graphite lubricants in a lock cylinder
MAINTENANCE AND OPERATING INSTRUCTION
!

Assa 1125 Panikutrymningsbeslag
ASSA 179A S4 Emergency exit device
ASSA AB 090890
Edition 3 6/7
Emergency exit device
Regular maintenance intervals: At least once a month
Check all screws and other fastenings and make sure that they are well constricted,
also check that the handles operates with ease.
Open the door by pressing the exit handle downwards. Ensure that the latch moves
freely and get a god engagement in the strike plate when the door is closed. The
exit handle shall easily return to its starting position after closing.
If outside handle is connected, also check the re-entry function after opening by the
exit handle. Check plastic seal strip and that the after glowing exit label is
undamaged and well visible. Replace with a new strip and/or label if necessary.
Lock case
Regular maintenance intervals: At least twice a year
Lubricate both sides of latch and dead bolt at installation and thereafter at least two
times per year.
Use quality grease with high adhesive capacity, such as ASSA Lock Grease or similar.
Strike plate
Regular intervals of at least: Six months
Lubricate the sliding surface between strike plate and latch at installation and
thereafter at least two times per year.
Use quality grease with high adhesive capacity, such as ASSA Lock Grease or similar.
The gap between door and frame shall be 1-3 mm to insure a proper function.
Adjust if necessary.
Lock cylinder
Regular intervals of at least: Six months
Cleaning and lubricating is recommended before summer and winter. Start with use
of ASSA Lock Cleaner and then follow up with ASSA Lock Spray for lubrication.
At high frequency use or hard environment a shorter period of maintenance is
recommended.
Warning! Never use oil or graphite lubricants in a lock cylinder
MAINTENANCE AND OPERATING INSTRUCTION
!
Assa 1125 Panikutrymningsbeslag
ASSA AB 090890
Utgåva 3 7/7


  



5[
/RFNFDVHGHSWK0,1



 
2SHQLQJIRU(PHUJHQF\KDQGOHRQO\RQRQHVLGH
  


5[
5[
0[)RUVWHHOGRUV
[)RUZRRGGRUV
