4DE Produktinformation
Sicherheitsschlösser der Serie OneSystem
„Sicherheitsschloss“ ist wohl die treffendste Bezeichnung für die hier beschriebenen Produkte. Sicherheit
beschreibt im deutschen Sprachgebrauch sowohl den Schutz von Leib und Leben als auch die Bewahrung
von Sachwerten vor unbefugtem Zugriff.
Alle diese Eigenschaften finden sich in den Sicherheitsschloss-Produkten der Serie OneSystem wieder.
Das Schlossprogramm OneSystem umfasst neben der in dieser Anleitung beschriebenen Variante viele
weitere Schlossvarianten.
Motor-Mehrfachverriegelungsschloss 519N
Allgemein
Das Motor-Mehrfachverriegelungsschloss 519N
(Abb.1) ist ein elektrisch arbeitendes, motorgetrie-
benes Einsteckschloss zur Verwendung in Fluchttü-
ren, Feuerschutz- und Rauchschutztüren sowie
Standardanwendungen.
Der Motor bewegt den Riegel des Schlosses und
entsperrt die Falle.
Das Motor-Mehrfachverriegelungsschloss 519N hat
eine integrierte Steuerelektronik, welche eine
potentialfreie Ansteuerung über Zutrittskontrolle,
Sprechanlage und Zeitsteuerung ermöglicht.
Über das optionale OneSystem IO-Modul N5950 und
dem Feuerschutzmodul 519ZBFS ergeben sich
weitere Steuermöglichkeiten und Schlossfunktio-
nen, und es sind umfangreiche Statusmeldungen
abrufbar.

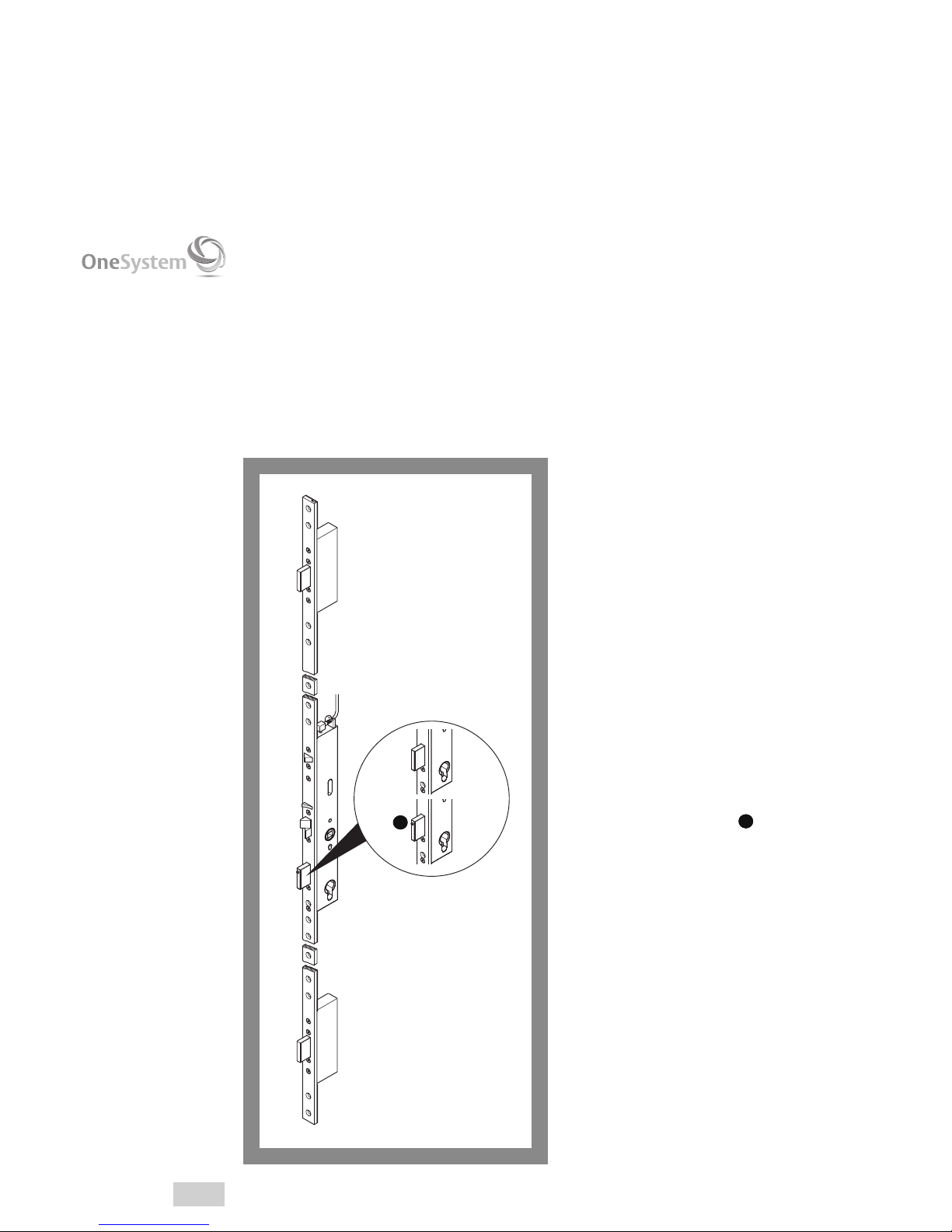

Es ist auch in einer Variante als Panikschloss für
zweiflügelige Türen (Abb.1 – 1 ) in Kombination
mit OneSystem Panikgegenkasten erhältlich
(„Zubehör“, Seite34).

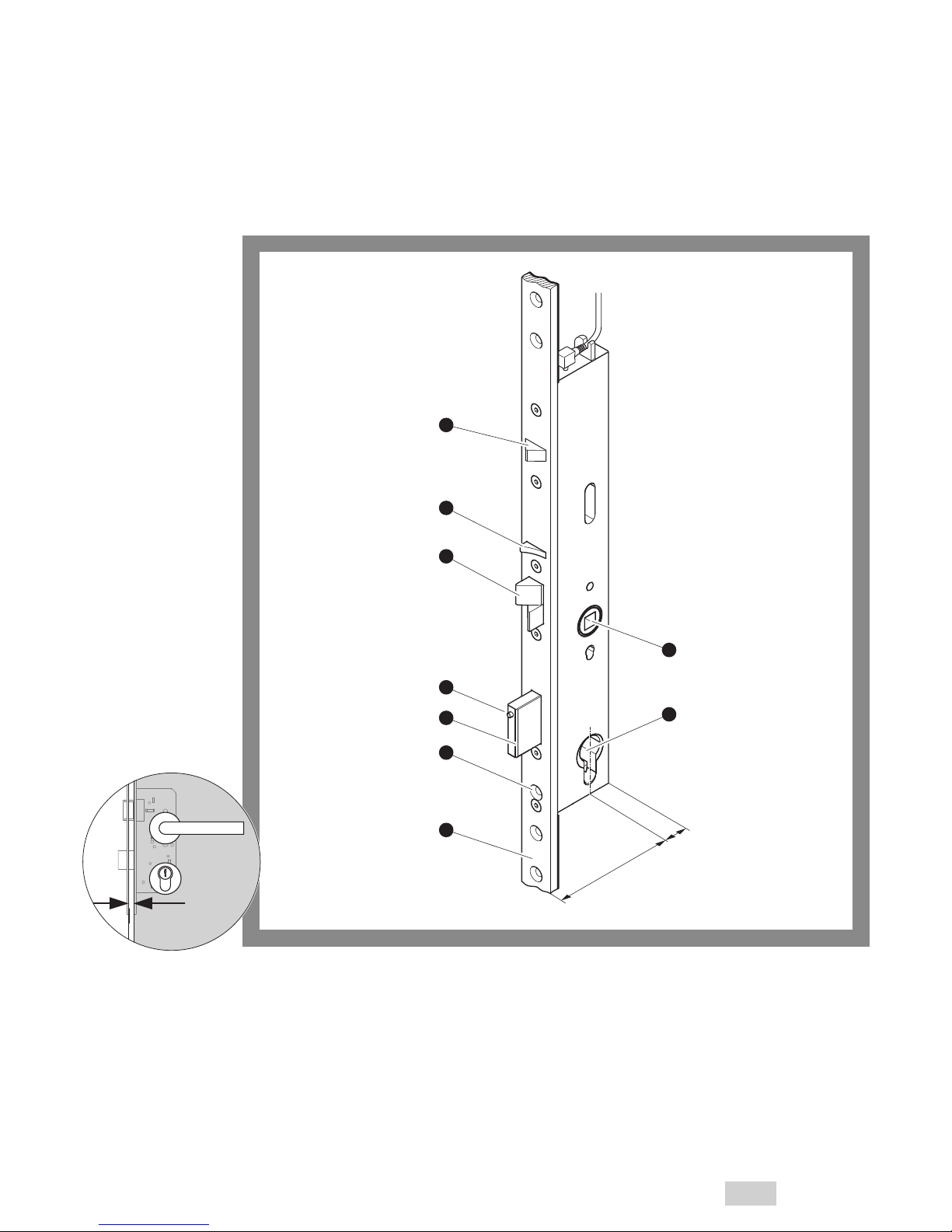

Abb.1:
Motor-
Mehrfachverriegelungs-
schloss 519N
1
Produktinformation

5
Produktinformation DE
Das Motor-Mehrfachverriegelungsschloss 519N bietet
· mechanische Selbstverriegelung („Selbstverriegelung“, Seite14),
· mechanische Ablaufsteuerung der Selbstverriegelung zwischen Falle und Steuerfalle,
· durch die motorische Entriegelung geeignet für die Türautomation,
· Überwachungsfunktionen bei Nutzung des OneSystem IO-Moduls N5950
(„Elektrisches Zubehör“, Seite35 und separate Anleitung D00852 DE EN FR oder D00853 DE IT NL),
· Office-Funktion (Dauerentriegelungsfunktion),
· einbruchhemmend durch drei massive, gehärtete Schlossriegel,
· 20 mm Riegelausschluss,
· einbruchhemmend bis Klasse RC4 in geeigneten Türsystemen erreichbar,
· Fluchttürfunktion nach DIN EN 179 möglich,
· Paniktürfunktion nach DIN EN 1125 möglich,
· Panikfunktion E (ein Knauf außen) („Panikfunktion E (Wechselfunktion)“, Seite5),
· für Feuerschutztüren geeignet (Nachweis durch Brandprüfung nach DIN EN 1634-1),
· Riegelgegenkraft 6.000 N,
· Riegelbelastbarkeit seitlich 20.000 N.
Fluchttürfunktion / Notausgangs- und Paniktürverschlüsse
Grundsätzlich gilt: Eine Tür mit Fluchttürfunktion kann immer in Fluchtrichtung über den Türdrücker
geöffnet werden, auch die verriegelte Tür.
Fluchttüren sind auszustatten mit
· Notausgangsverschlüssen nach DINEN179
· Paniktürverschlüssen nach DINEN1125
Für einen Paniktürverschluss gelten etwas strengere Anforderungen als an einen Notausgangstürver-
schluss. Äußerlich sichtbar sind Paniktürverschlüsse nach DINEN1125 mit einer Panikgriffstange oder
Panikdruckstange (Panikstange) quer über das Türblatt ausgestattet. Notausgangstürverschlüsse nach
DINEN179 sind mit einem Türdrücker ausgestattet.
Produktausführungen
Das Motor-Mehrfachverriegelungsschloss 519N ist ausschließlich in der Variante Panikfunktion E (Wechsel-
funktion) ausgeführt.
Panikfunktion E (Wechselfunktion)
Bei der Panikfunktion E (Wechselfunktion) ist die Tür mit einem Wechselbeschlag ausgestattet. Gegen die
Fluchtrichtung (normalerweise außen), befindet sich ein Knauf. Der Schließzylinder dient bei dieser
Funktion zur manuellen Entriegelung von außen.
Durch Betätigung des Schließzylinders werden die Riegel mechanisch zurück geschlossen und die
Schlossfalle entriegelt. Die Tür kann begangen werden.
Beim Schließen der Türe werden die Riegel automatisch ausgeschlossen. Die Türe ist wieder verriegelt
(„Selbstverriegelung“, Seite14).
Paniktürverschluss nach
DINEN1125

6DE Hinweise
Zu dieser Anleitung
Diese Installations- und Montageanleitung wurde für Handwerksfachkräfte, sowie eingewiesenes Personal
geschrieben. Lesen Sie diese Anleitung, um das Gerät sicher zu installieren, zu betreiben und die zulässi-
gen Einsatzmöglichkeiten, die es bietet, auszunutzen.
Die Anleitung gibt Ihnen auch Hinweise über die Funktion wichtiger Bauteile.
Bedeutung der Symbole
Gefahr!
Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer Verletzung.
Warnung!
Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schweren Verletzungen führen.
Vorsicht!
Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen.
Achtung!
Hinweis: Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produkts beeinträchtigen.
Hinweis!
Hinweis: Ergänzende Informationen zur Bedienung des Produkts.
D
!
!
A
I
Hinweise

7
Hinweise DE
Sicherheitshinweise
Warnung!
Lebensgefahr, Verletzungsgefahr und Sachschäden durch verminderte Feuerschutzfunktion: Feuer-
schutztüren verhindern den Durchtritt von Feuer. Feuerschutztüren werden als Ganzes geprüft:
· Bauaufsichtliche Vorschriften müssen eingehalten werden.
· Prüfen Sie, ob die Zertifizierung der Tür zum Schloss passt.
· Austausch gegen ein anderes Modell oder Nachrüstung des Schlosses muss mit dem Türhersteller abge-
sprochen werden. Vorgaben durch den Türhersteller müssen ebenfalls eingehalten werden.
· Das Schloss muss in passender Größe montiert werden.
Lebensgefahr und Verletzungsgefahr durch Beschädigung: Ein beschädigtes Gerät ist ein Sicherheitsri-
siko und darf nicht in Betrieb genommen werden. Prüfen Sie die Verpackung und das Gerät auf Beschädi-
gungen. Auch beschädigte Kabel und Steckverbindungen dürfen nicht verwendet werden.
Achtung!
Sachschaden durch Arbeiten am Türblatt: Bei allen Arbeiten am Türblatt, zum Beispiel Bohren oder
Fräsen, muss das Schloss ausgebaut sein.
Funktionseinschränkung bei falscher Funktionsluft: Die Funktionsluft („Begriffserklärung“, Seite12)
muss passend eingestellt sein („Technische Daten“, Seite32)
Sachschaden durch ungeeignetes Schließblech: Das Schließblech muss so ausgewählt und montiert
sein, dass es immer die Anlauf- und Gleitfläche für die Schlossfalle bietet.
Sachschaden durch falsche Handhabung beim Transport: Das Türblatt darf nicht an den Türdrückern
gehoben oder getragen werden.
Sachschaden durch Öffnen: Das Schloss darf nicht geöffnet werden, da es dabei beschädigt wird, die
Gewährleistung erlischt („Gewährleistung“, Seite36).
Sachschaden durch Überlackieren. Schloss und Schließblech dürfen nicht mit Farbe und anderen Subs-
tanzen überstreichen.
Vor Wasser und Feuchtigkeit schützen: Das Motor-Mehrfachverriegelungsschloss 519N muss vor eindrin-
gendem Wasser geschützt werden. Wasser beeinträchtigt die Funktion des Motor-Mehrfachverriegelungs-
schloss 519N.
EMV-Richtlinie beachten: Aus Gründen der elektromagnetischen Verträglichkeit dürfen Einzelleitungen
nicht parallel geschaltet werden, um so einen größeren Leitungsquerschnitt zu erhalten. Verwenden Sie
immer Einzelleitungen mit der passenden Querschnittsfläche.
!
A

8DE Hinweise
Hinweise nach DINEN179 und DINEN1125
Warnung!
Gefahr durch Veränderung von Türen in Rettungswegen: Die Sicherheitsmerkmale dieses Produkts sind
eine wesentliche Voraussetzung für dessen Übereinstimmung mit DINEN179 und DINEN1125. Es dürfen
keinerlei Veränderungen vorgenommen werden, die nicht in diesen Anweisungen beschrieben sind.
Ungeeignete Türen vermindern den Personen- und Einbruchschutz: Nur zugelassene und technisch
einwandfreie Türen sind für die Montage des Motor-Mehrfachverriegelungsschlosses 519N geeignet. Vor der
Montage des Motor-Mehrfachverriegelungsschlosses 519N muss die Tür überprüft werden, ob sie ordnungs-
gemäß angeschlagen ist und keinen Verzug aufweist. Die Tür muss für die Verwendung des Motor-Mehr-
fachverriegelungsschlosses 519N zugelassen sein. Bedienelemente der Tür dürfen sich nicht gegenseitig
behindern.
Das Motor-Mehrfachverriegelungsschloss 519N ist für die Verwendung an Pendeltüren nicht zugelassen.
Ungeeignete Verschlüsse vermindern den Personenschutz und Feuerschutz: Das Motor-Mehrfachver-
riegelungsschloss 519N ist für Feuerschutz- oder Rauchschutztüren geeignet („Klassifizierungsschlüssel“,
Seite10). Prüfen Sie, ob die Zertifizierung der Tür zum Schloss passt. Achten Sie darauf, dass das Motor-
Mehrfachverriegelungsschloss 519N in passender Größe und mit dem passenden Zubehör eingebaut wird.
Ungeeignete Türdichtungen vermindern den Personenschutz: Bei Verwendung von Türdichtungen
(zum Beispiel Profildichtungen oder Bodendichtungen) darf keine Funktion des Motor-Mehrfachverriege-
lungsschlosses 519N beeinträchtigt werden.
Zerbrechende Glastüren können zu schweren Verletzungen führen: Glastüren oder Glasteile an Türen
müssen aus Sicherheitsglas oder Verbundsicherheitsglas bestehen.
Ungeeignete Befestigungsmittel vermindert Personen- und Einbruchschutz: Je nach Einbausituation
und Materialien der Tür müssen geeignete Befestigungsmittel verwendet werden.
Falsche oder Fehlerhafte Montage vermindert den Personenschutz: Die übliche Einbauhöhe für die
horizontale Betätigungsstange ist 900mm bis 1100mm über der fertigen Fußbodenoberfläche. Falls die
Mehrheit im Gebäude Kinder sind, muss die Einbauhöhe entsprechend vermindert werden.
Die horizontale Betätigungsstange muss so installiert werden, dass eine größtmögliche wirksame Stan-
genlänge erreicht wird.
Es sollten jegliche vorgesehenen Sperrgegenstücke oder Verkleidungen installiert werden, um die Über-
einstimmung mit dieser Europäischen Norm sicherzustellen
Eingeschränkte Beweglichkeit der Tür vermindert Personenschutz: Alle Sperrelemente müssen so
montiert sein, dass die freie Bewegung der Tür nicht behindert wird. Die Türen dürfen nur mit den zu-
gelassenen Verschlüssen zugehalten werden. Es dürfen keine weiteren Vorrichtungen installiert werden.
Eventuell installierte Türschließer dürfen die Betätigung der Tür durch Kinder und gebrechliche Personen
nicht beeinträchtigen.
!

9
Hinweise DE
Bestimmungsgemäßer Gebrauch
Das Motor-Mehrfachverriegelungsschloss 519N ist zum Einbau in einflügeligen Rohrrahmen- oder Vollblatt-
türen (Dornmaß ab 55mm) aus Metall oder Holz geeignet.
Es dient zum Herstellen einer Türverriegelung in Sicherheitsbereichen und ist zur Verwendung in Flucht-
türen nach DINEN179 und Paniktüren nach DINEN1125 zugelassen.
· Bei zweiflügeligen Fluchttüren muss auch der Standflügel als Fluchttür ausgelegt sein und mit einem
zugelassenen Panikgegenkasten („Zubehör“, Seite34) ausgestattet sein.
· Ist der Standflügel nicht als Fluchttür ausgelegt, darf das Motor-Mehrfachverriegelungsschloss 519N nur
dann in die zweiflügelige Tür eingebaut werden, wenn sich der Standflügel sicher und spielfrei feststel-
len lässt und der Gangflügel gegen eine Anschlagkante läuft
Bei zweiflügeligen Türen mit gefälztem Mittelstoß und Paniktürverschlüssen in jedem Flügel muss sich der
Flügel öffnen, bei dem der Paniktürverschluss betätigt wird. Beide Flügel müssen frei öffnen, wenn beide
Paniktürverschlüsse gleichzeitig betätigt werden. Dazu kann es erforderlich sein, dass eine Mitnehmer-
klappe montiert wird.
Bei zweiflügeligen Türen mit gefälztem Mittelstoß und Türschließer muss die richtige Schließfolge der Tür
sichergestellt sein, insbesondere die Funktion einer Feuerschutz- oder Rauchschutztür ist sonst nicht
gewährleistet. Eventuell muss ein Schließfolgeregler montiert sein.
Es ist zur Verwendung in Feuerschutztüren (Rauchschutztüren) geeignet. Alle geltenden Bestimmungen
für die Zulassung der Schutztüren müssen eingehalten werden.
Es kann mit einem Drehtürantrieb kombiniert werden.
Da das Schloss mit einem Türkontakt ausgestattet ist, dürfen nur geeignete Schließbleche verwendet
werden („Zubehör“, Seite34).
Das Motor-Mehrfachverriegelungsschloss 519N darf nur in fehlerfrei funktionierende Türanlagen eingebaut
werden. Alle geltenden Bestimmungen für die vollständige Türanlage müssen eingehalten werden.
Das Gerät ist für den Einbau entsprechend Montageanleitung und Nutzung entsprechend Funktionsbe-
schreibung geeignet.
Das Motor-Mehrfachverriegelungsschloss 519N ist geeignet zum Einbau in Türen mit hoher Nutzungshäufig-
keit, begleitet von nur wenig Anreiz zur Sorgfalt, wo die Möglichkeit eines Unfalls oder eines Missbrauchs
gegeben ist (zum Beispiel bei Bürotüren).
Jede darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß.

10 DE Hinweise
Klassifizierungsschlüssel
DINEN1125 Paniktürverschlüsse
Über den zehnstelligen Klassifizierungsschlüssel werden die Eigenschaften von Schlössern nach
DINEN1125 beschrieben.
Tab. 1 erläutert den Klassifizierungsschlüssel.
Klasse Bedeutung
3 Hohe Nutzungshäufigkeit, begleitet von nur wenig Anreiz zur Sorgfalt, das heißt wo die
Möglichkeit eines Unfalls oder eines Missbrauchs gegeben ist
7 200.000 Prüfzyklen
7 Türmasse über 200kg (300kg)
B Geeignet für die Verwendung an Feuer- und Rauchschutztüren auf Grundlage einer
Prüfung nach EN 1634-1
1 Geeignet für kritische Sicherheitsfunktion
3 Hohe Korrosionsbeständigkeit nach EN 1670:2007 Abschnitt 5.6
2 Siehe DIN EN 179, da diese Norm höher Anforderungen an den Einbruchschutz stellt
2 Zugelassen für Stangengriffe / Druckstange mit einem Überstand bis zu 100mm
(Normalüberstand)
A/B
·A
·B
Paniktürverschluss mit
· Griffstangen-Betätigung
· Druckstangen-Betätigung
A/B
·A
·B
Zum Einbau in
· zweiflügelige Türen im Gangflügel (Schloss mit Entriegelungspin)
(Zertifizierungsverfahren läuft noch)
· einflügelige Türen (Schloss ohne Entriegelungspin)
CE-Kennzeichnung
C
ASSA ABLOY
Sicherheitstechnik GmbH
Bildstockstraße 20
72458 Albstadt
DEUTSCHLAND
0432-CPR-00007-15 2015
DIN EN 1125:2008 377B1322A
B
A
B
—
Tab. 1:
Klassifizierungsschlüssel
nach DINEN1125
www.assaabloy.de
Service /Downloads /
Leistungserklärungen

11
Hinweise DE
DINEN179 Notausgangsverschlüsse
Über den zehnstelligen Klassifizierungsschlüssel werden die Eigenschaften von Schlössern nach
DINEN179 beschrieben.
Tab. 2 erläutert den Klassifizierungsschlüssel.
Klasse Bedeutung
3 Hohe Nutzungshäufigkeit, begleitet von nur wenig Anreiz zur Sorgfalt, das heißt wo die
Möglichkeit eines Unfalls oder eines Missbrauchs gegeben ist
7 200.000 Prüfzyklen
7 Türmasse über 200kg (300kg)
B Geeignet für die Verwendung an Feuer- und Rauchschutztüren auf Grundlage einer
Prüfung nach EN 1634-1
1 Geeignet für kritische Sicherheitsfunktion
3 Hohe Korrosionsbeständigkeit nach EN 1670:2007 Abschnitt 5.6
2 Einbruchschutz bis 1.000 N
2 Bis zu 100 mm Überstand (Normalüberstand) des Bedienelements
A Notausgangsverschluss mit Türdrückerbetätigung
A/B/D
·A
·B
·D
Zum Einbau in
· zweiflügelige Türen im Gangflügel (Schloss mit Entriegelungspin)
(Zertifizierungsverfahren läuft noch)
· einflügelige Türen (Schloss ohne Entriegelungspin)
· nur nach innen öffnende einflügelige Türen (Schloss ohne Entriegelungspin)
CE-Kennzeichnung
C
ASSA ABLOY
Sicherheitstechnik GmbH
Bildstockstraße 20
72458 Albstadt
DEUTSCHLAND
0432-CPR-00007-14 2015
DIN EN 179:2008 377B1322A
A
B
D
—
Tab. 2:
Klassifizierungsschlüssel
nach DINEN179
www.assaabloy.de
Service /Downloads /
Leistungserklärungen

12 DE Hinweise
Begriffserklärung
– Selbstverriegelung Bei einem Türschloss mit Selbstverriegelung ist die geschlossene Tür immer verriegelt
(„Selbstverriegelung“, Seite14).
1 Türkontakt Der Türkontakt ist ein mechanischer Taster, der durch das Schließblech betätigt wird
(„Türkontakt“, Seite14).
2 Steuerfalle Die Steuerfalle läuft beim Schließen der Tür auf das Schließblech auf und wird dabei eingedrückt. In Kom-
bination mit der Stellung der Schlossfalle wird gesteuert, ob der Riegel ausfährt.
3 Schlossfalle Die Schlossfalle rastet im Schließblech ein und steuert die Funktion der Steuerfalle sowie der
Selbstverriegelung.
4 Entriegelungspin Bei der zweiflügeligen Schlossvariante, dient der Entriegelungspin zur Aufhebung der Riegelsperre durch
Paniktreibriegel.
5 Riegel Der Riegel ist bei einer geschlossenen Tür mit Selbstverriegelung immer ausgefahren.
6 Stulpschraube Die Stulpschraube dient zur Befestigung des Schließzylinders im Schlosskasten.
7 Stulp Der Stulp wird mit der Tür verschraubt.
8 Schlossnuss /
Drückerstift
Der Drückerstift ist ein Vierkant-Stift der durch die Schlossnuss geführt ist und im Türdrücker endet. Bei
Schlössern mit geteilter Schlossnuss ist der Drückerstift ebenfalls geteilt.
9 Profilzylinderaus-
schnitt
Der Profilzylinder (Schließzylinder) wird im Profilzylinderausschnitt eingebaut und mit der Stulpschraube
verschraubt.
A Dornmaß Das Dornmaß ist der Abstand der Schlüssellochmitte zur Stulpvorderkante.
B Hinterdornmaß Das Hinterdornmaß ist der Abstand der Schlüssellochmitte zur Hinterkante.
– Schließblech Das Schließblech ist das im Türzargen eingebaute Gegenstück zum Schloss (Abb.17).
– Funktionsluft Die Funktionsluft ist der Abstand zwischen Stulp und Schließblech (Abb.3).

13
Hinweise DE
Abb.2:
OneSystem Motor-
Mehrfachverriegelungs-
schloss 519N
Abb.3:
Funktionsluft
B
A
2
3
4
5
6
7
8
9
1

14 DE Funktionen und Bedienung
Selbstverriegelung
Das Motor-Mehrfachverriegelungsschloss 519N ist selbstverriegelnd. Bei
einem Türschloss mit Selbstverriegelung ist die geschlossene Tür immer
verriegelt.
Funktionsprinzip
Das Motor-Mehrfachverriegelungsschloss 519N ist mit einem Türkontakt
(Abb.4 – 1 und „Begriffserklärung“, Seite12) ausgestattet, der bei
geschlossener Tür vom Schließblech eingedrückt wird.
Beim Schließen der Tür wird die ausgefahrene Schlossfalle (Abb.4 – 3 ) auf
dem Schließblech nach innen gedrückt. Ist die Schlossfalle eingedrückt lässt
sich auch die Steuerfalle (– 2 ) eindrücken. Wenn die Tür vollständig
geschlossen ist, rutscht die Schlossfalle in die Fallenöffnung im Schließblech
und ist so wieder ausgefahren, die Steuerfalle bleibt gedrückt.
Wenn die Schlossfalle ausgefahren und gleichzeitig die Steuerfalle einge-
drückt sind, wird der Riegel (– 4 ) freigegeben und über einen Federmecha-
nismus ausgefahren. Diese Ablaufsteuerung verhindert bei üblichem
Gebrauch, dass bei geöffneter Tür der Riegel ausgefahren wird.
Erst wenn Schlossfalle und Riegel ausgefahren sind und der Türkontakt
betätigt ist, ist der Verriegelungsablauf abgeschlossen. Das Schloss ist
verriegelt.
Türkontakt
Der Türkontakt wird vom Schließblech betätigt und meldet so den Türzustand.
Bei Verwendung des OneSystem IO-Moduls N5950
Ist das Motor-Mehrfachverriegelungsschloss 519N an einem OneSystem IO-Modul N5950 angeschlossen, wird
das Ausgangssignal des Türkontakts ausgewertet. Es erfolgt eine Statusmeldung Tür geschlossen.
Störungsmeldung
Falls die Schlossfalle ausgefahren und gleichzeitig die Steuerfalle eingedrückt ist, der Türkontakt aber nicht
vom Schließblech betätigt wurde liegt eine Störung vor („Das Schloss verriegelt nicht“, Seite37). Es
läuft folgender Automatismus ab:
· Das Schloss verriegelt mechanisch („Selbstverriegelung“) und wird automatisch wieder motorisch
entriegelt.
- Es erfolgt eine Störungsmeldung, die über das OneSystem IO-Modul N5950 angezeigt werden kann.
· Die Störungsmeldung wird automatisch zurückgesetzt, wenn der Riegel wieder, motorisch oder durch
mechanische Betätigung, zurückgeschlossen wurde.
Die Störursache muss beseitigt werden
Abb.4:
1 Türkontakt
2 Steuerfalle
3 Schlossfalle
4 Riegel 1
2
3
4
Funktionen und Bedienung

15
Funktionen und Bedienung DE
Entriegeln
Das verriegelte Motor-Mehrfachverriegelungsschloss 519N wird in folgenden Situationen entriegelt:
· Das Schloss erhält ein elektrisches Signal (Steuereingang „Entriegelung“), zum Beispiel über einen Frei-
gabetaster, eine Schaltuhr oder ein Zutrittskontrollsystem,
· von innen wird die Panikstange oder der Türdrücker betätigt (bei Variante mit Fluchttürfunktion)
· von außen wird der Profilzylinder (Schließzylinder) mit einem passenden Schlüssel betätigt.
Funktionsprinzip beim elektrischen Entriegeln (Ansteuerung über Impuls Externe Freigabe)
Das Schloss entriegelt für 5 Sekunden oder alternativ, bei Verwendung des OneSystem IO-Moduls N5950, für
die eingestellte Freigabezeit, dabei werden die Riegel eingefahren und die Schlossfalle entriegelt. Die Tür
kann geöffnet werden.
Wird die Tür wieder geschlossen oder wird die Tür innerhalb der 5 Sekunden nicht geöffnet, so wird das
Schloss wieder verriegelt („Selbstverriegelung“, Seite14).
Ist das Motor-Mehrfachverriegelungsschloss 519N am OneSystem IO-Modul N5950 angeschlossen, erfolgt eine
Statusmeldung. Die Freigabezeit kann am OneSystem IO-Modul N5950 eingestellt werden.
Fluchttürfunktion
Grundsätzlich gilt: Eine Fluchttür kann immer von innen über die Panikstange oder den Türdrücker
geöffnet werden, auch die verriegelte Tür.
Profilzylinder (Schließzylinder)
Über den Schließzylinder wird das Schloss entriegelt. Bei Verwendung des OneSystem IO-Moduls N5950 ist
der Schließzylinder ein Signalgeber für übergeordnete Kontrollsysteme. Das Verriegeln über den Schließ-
zylinder ist nicht notwendig und nicht möglich. Der Schließzylinder hat intern einen Anschlag, so dass er
nicht vollständig durchgedreht werden kann.
Im Normalbetrieb muss der Schlüssel abgezogen sein.
Einschalten zur Inbetriebnahme
Das elektrisch angeschlossene Schloss („Elektrischer Anschluss“, Seite26) wird eingeschaltet, indem die
Spannung eingeschaltet wird. Das Schloss ist nach 10 Sekunden betriebsbereit. Vorher ist ein elektrisches
Entriegeln nicht möglich („Keine Reaktion auf Ansteuersignal“, Seite37).
Das Verriegeln über den
Schließzylinder ist nicht
möglich

16 DE Funktionen und Bedienung
Entriegelungspin
Zweiflügelige Fluchttüren
Das Motor-Mehrfachverriegelungsschloss 519N mit dem Entriegelungspin im
Riegel (Abb.5) wird im Gangflügel zweiflügeliger Fluchttüren montiert.
Im Standflügel befindet sich ein Panikgegenkasten mit Entriegelungsmecha-
nik („Zubehör“, Seite34), die den Entriegelungspin und anschließend
den Riegel eindrücken kann.
So kann die verriegelte Fluchttür über die Türdrücker oder Panikstangen
beider Türflügel entriegelt und geöffnet werden.
Einflügelige Fluchttüren
In einflügeligen Türen wird die Schlossvariante ohne Entriegelungspin eingesetzt. Bei Verwendung der
Schlossvariante mit Entriegelungspin in einer einflügeligen Türe ist der Entriegelungspin ohne Funktion.
Zutrittskontrolle
Das Motor-Mehrfachverriegelungsschloss 519N kann elektromotorisch entriegelt werden, so dass die Tür
auch von außen geöffnet werden kann. Die elektrische Kontaktgabe kann zum Beispiel über Freigabetas-
ter, Magnetkartenleser, Fingerleser oder Türcodeanlage von innen oder außen erfolgen.
Ansteuerung und Statusmeldungen
Es gibt zwei Möglichkeiten das Motor-Mehrfachverriegelungsschloss 519N anzuschließen:
· ohne zusätzliches Steuergerät („Anschluss (ohne OneSystem IO-Modul N5950)“, Seite26) oder
· über das OneSystem IO-Modul N5950 (Anleitung D00852xx OneSystem IO-Modul N5950).
Ohne zusätzliches Steuergerät steht ein Steuereingang zum Entriegeln zur Verfügung. Statusmeldungen
werden nicht übermittelt.
Office-Funktion
Die Office-Funktion ermöglicht ein dauerhaftes Entriegeln des Schlosses durch Ansteuerung über einen
Dauerkontakt. So können Gebäude für festgelegte Zeiten per Zutrittskontrollsystem oder Schaltuhr von
außen dauerhaft zugänglich gemacht werden.
Toggle-Funktion
Bei Ansteuerung über das OneSystem IO-Modul N5950 ermöglicht die Toggle-Funktion ein Umschalten
zwischen Dauerentriegelung und Verriegelung des Schlosses bei jedem Schalten des Steuereinganges
Externe Freigabe.
Warnung!
Dauerentriegelung bei Feuer- und Rauchschutztüren nicht zulässig: Durch dauerhaftes Entriegeln
(Office-Funktion oder Toggle-Funktion) ist die sichere Schließfunktion einer Feuer- oder Rauchschutztür
nicht mehr gewährleistet.
Abb.5:
Entriegelungspin
im Riegel
dauerhaftes Entriegeln
des Schlosses
!

17
Funktionen und Bedienung DE
Anwendungsbeispiele
Nachfolgende Beispiele zeigen Anwendungsmöglichkeiten für das Motor-Mehrfachverriegelungsschloss
519N mit dem OneSystem IO-Modul N5950 und dem Feuerschutzmodul 519ZBFS.
Barrierefreie Türen
Das Motor-Mehrfachverriegelungsschloss 519N bietet in Kombination mit dem OneSystem IO-Modul N5950
und einem Drehtürantrieb die Möglichkeit, eine barrierefreie Tür zu installieren, zum Beispiel für den
Einsatz in einem Krankenhaus.
Anschlussvariante 1
Über einen Freigabetaster erfolgt die elektromotorische Entriegelung des Schlosses. Anschließend wird
über den Steuerausgang Drehtürantrieb der Drehtürantrieb angesteuert, der die Tür öffnet.
Die Tür wird über den zeitgesteuerten Drehtürantrieb wieder geschlossen, und die mechanische Selbstverriege-
lung sichert die Tür.
Anschlussvariante 2
Der Drehtürantrieb erhält über einen Freigabetaster oder Radarsensor den Befehl Tür öffnen und sendet
einen Entriegelungbefehl an das Motor-Mehrfachverriegelungsschloss 519N. Das Schloss entriegelt und gibt
anschließend dem Drehtürantrieb über den Steuerausgang Entriegelt eine Rückmeldung. Der Drehtüran-
trieb öffnet die Tür.
Der zeitgesteuerte Drehtürantrieb schließt die Tür wieder, das Schloss verriegelt automatisch.
Mit der Anschlussvariante 2 kann je nach Funktionsweise des Drehtürantriebs zum Beispiel auch ein
Tag-Nacht-Betrieb realisiert werden. Das Schloss bleibt tagsüber entriegelt und verriegelt nachts.
Feuer- und Rauchschutztür sicher verschließen
Warnung!
Lebensgefahr und Verletzungsgefahr bei fehlendem Brandmelder: Bei Verwendung des Motor-Mehr-
fachverriegelungsschloss 519N in einer Feuer- oder Rauchschutztür müssen das OneSystem IO-Modul N5950,
das Feuerschutzmodul 519ZBFS und ein bauaufsichtlich zugelassener Brandmelder verwendet werden.
Lebensgefahr und Verletzungsgefahr bei fehlendem Rauchmelder: Bei Verwendung des Motor-Mehr-
fachverriegelungsschloss 519N in einer Rauchschutztür muss der verwendete Brandmelder auf Rauch
ansprechen.
Das Motor-Mehrfachverriegelungsschloss 519N bietet in Kombination mit dem OneSystem IO-Modul N5950
und dem Feuerschutzmodul 519ZBFS ein sicheres Verriegeln einer Feuer- und Rauchschutztür. Über die
Ansteuerung durch eine Brandmeldeanlage oder einen Brandmelder wird der Alarm gemeldet und das
Schloss wird über das OneSystem IO-Modul N5950 zum Verriegeln angesteuert.
Das Feuerschutzmodul 519ZBFS liefert die erforderliche Energie zum Verriegeln im Falle eines Stromausfalles.
Wurde das Motor-Mehrfachverriegelungsschloss 519N über das OneSystem IO-Modul N5950 bei einem
Brandmeldealarm verriegelt, ist ein elektromotorisches Entriegeln erst wieder möglich, nachdem der
Brandmeldealarm zurückgesetzt wurde.
Bei einer Feuerschutztür mit Drehtürantrieb ist in der Regel ein Brandmelder oder eine bauaufsichtlich
zugelassene Feststellanlage mit Brandmelder erforderlich, der den Drehtürantrieb und das Motor-Mehr-
fachverriegelungsschloss 519N ansteuern kann.
!

18 DE Montage
Hinweise
Warnung!
Lebensgefahr und Verletzungsgefahr durch Beschädigung: Ein beschädigtes Schloss ist ein Sicherheits-
risiko. Ein beschädigtes Schloss darf nicht montiert und benutzt werden. Das Schloss und die Verpackung
dürfen nicht beschädigt sein.
Lebensgefahr und Verletzungsgefahr durch falsche oder fehlerhafte Montage der horizontalen Betäti-
gungsstange (Panikstange) nach DINEN1125: Die übliche Einbauhöhe für die Panikstange ist 900mm bis
1100mm über der fertigen Fußbodenoberfläche. Falls die Mehrheit im Gebäude Kinder sind, muss die Ein-
bauhöhe entsprechend vermindert werden. Die horizontale Betätigungsstange muss so installiert werden,
dass eine größtmögliche wirksame Stangenlänge erreicht wird („Panikstange nach DIN 1125“, Seite34).
Lebensgefahr und Verletzungsgefahr durch falsche oder fehlerhafte Montage der Türdrückergarnitur
nach DINEN179: Es dürfen ausschließlich nach DINEN179 zugelassene Türbeschläge, Sperrgegenstücke
und Verkleidungen verwendet werden („Türbeschlag nach DIN 179“, Seite34).
Bauaufsichtliche Vorschriften und Vorgaben einhalten: Bei Montage des Motor-Mehrfachverriegelungs-
schlosses 519N und elektrischem Anschluss müssen bauaufsichtliche Vorschriften eingehalten werden.
Vorgaben durch den Türhersteller müssen ebenfalls eingehalten werden.
Achtung!
Sachschaden durch Arbeiten am Türblatt: Bei allen Arbeiten am Türblatt, zum Beispiel Bohren oder
Fräsen, muss das Schloss ausgebaut sein.
Funktionseinschränkung durch fehlerhafte Ausfräsung der Schlosstasche: Die Schlosstasche muss
entsprechend der Schlosskastenmaße ausgearbeitet werden. Das Schloss muss sich ohne Kraftaufwand
einsetzen und verspannungsfrei verschrauben lassen.
Sachschaden nach Durchbohren des Schlosses: Das Schloss wird durch Bohren beschädigt. Für das
Anbringen von Türbeschlägen dürfen nur die werkseitig gefertigten Bohrungen verwendet werden. Bei
Arbeiten am Türblatt, zum Beispiel Bohren oder Fräsen, muss das Schloss ausgebaut sein.
Beschädigung durch Schmutz: Das Schloss wird durch Verschmutzung beschädigt. Vor der Montage
müssen Schlosstasche und sämtliche Bohrungen gesäubert werden (durch Ausblasen oder Aussaugen).
Funktionseinschränkung durch verspannte Montage: Das Schloss muss verspannungsfrei eingebaut werden.
Funktionseinschränkung durch nicht frei bewegliche Türdrücker: Das Schloss muss so eingebaut wer-
den, dass der Drückerstift und die Schlossnuss fluchten.
Sachschaden durch gewaltsames Einsetzen des Drückerstifts in die Schlossnuss: Der Drückerstift des
Türdrückers muss leicht in die Schlossnuss geschoben werden. Werkzeuge werden nicht benötigt.
!
A
Montage

19
Montage DE
Achtung!
Sachschaden durch fehlenden Profilzylinder in verriegelter Tür: Das Motor-Mehrfachverriegelungsschloss
519N verriegelt eine zugefallene Tür automatisch und kann danach nur über einen montierten Schließzy-
linder wieder entriegelt werden. Ist kein Schließzylinder montiert, kann die Tür nur gewaltsam geöffnet
werden. Bevor das Motor-Mehrfachverriegelungsschloss 519N montiert wird, muss ein Bauschließzylinder
montiert sein.
Sachschaden durch Bauschlüssel: Die Verwendung eines so genannten Bauschlüssels kann das Schloss
zerstören. Die Funktion ist dann nicht mehr gewährleistet. Verwenden Sie zur Bedienung des Schlosses
ausschließlich einen geeigneten Schließzylinder.
Schloss montieren
Warnung!
Lebensgefahr durch Stromschlag: Eine unsachgemäße Verkabelung ist lebensgefährlich und kann das
Motor-Mehrfachverriegelungsschloss 519N zerstören. Das Anschließen der Stromversorgung darf aus-
schließlich von einer geschulten Fachperson durchgeführt werden.
Verletzungs- und Lebensgefahr durch gefährliche Handwerksarbeiten. Die für eine vollständige Mon-
tage benötigten Maschinen und Tätigkeiten bergen ein erhebliches Verletzungsrisiko. Die Holz- und Me-
tallbearbeitung darf ausschließlich von Handwerkern und eingewiesenes Personal durchgeführt werden,
die in den notwendigen Sicherheitsmaßnahmen zur Vermeidung schwerer Verletzungen geschult sind,
insbesondere im Umgang mit Fräsen, Sägen und Bohrmaschinen.
Ungeeignete Türen vermindern den Personen- und Einbruchschutz: Nur zugelassene und technisch
einwandfreie Türen sind für die Montage des Motor-Mehrfachverriegelungsschlosses 519N geeignet. Vor der
Montage des Motor-Mehrfachverriegelungsschlosses 519N muss die Tür überprüft werden, ob sie ordnungs-
gemäß angeschlagen ist und keinen Verzug aufweist. Die Tür muss für die Verwendung des Motor-Mehr-
fachverriegelungsschlosses 519N zugelassen sein.
Montage vorbereiten
1 Fertigen Sie die Schlosstasche an einer geeigneten senkrechten Montageposition im Türblatt.
Berücksichtigen Sie bei der Tiefe einen Zuschlag von 30mm für die Kabelschlaufe.
2 Fertigen Sie die Bohrungen für die Befestigungsschrauben entsprechend Abb.21, Seite182.
3 Bohren Sie die Löcher für die Schlossbeschläge (nur bei ausgebautem Schloss).
4 Säubern Sie die Schlosstasche und alle Bohrlöcher durch Ausblasen oder Aussaugen.
Elektrische Anschlüsse
1 Bereiten Sie die Verkabelung für das Motor-Mehrfachverriegelungsschloss 519N vor
(„Elektrischer Anschluss“, Seite26).
2 Schließen Sie die Kabel für die Stromversorgung und Steuerung an.
A
!
Schlosstasche
vorbereiten
und säubern
Kabel anschließen

20 DE Montage
Motor-Mehrfachverriegelungsschloss 519N montieren
1 Stellen Sie die Anschlagrichtung der Steuerfalle ein
(„Anschlagrichtung der Steuerfalle einstellen“, Seite21).
2 Verschrauben Sie das Motor-Mehrfachverriegelungsschloss 519N in der Schlosstasche.
3 Befestigen Sie die Schlossbeschläge.
4 Prüfen Sie das Motor-Mehrfachverriegelungsschloss 519N auf Leichtgängigkeit.
Mit montiertem Schließblech ist das Motor-Mehrfachverriegelungsschloss 519N funktionsbereit.
Schließblech montieren
1 Fertigen Sie die Schließblechtasche und alle Bohrungen oder fertigen Sie ein bauseitiges Schließblech
(„Fertigen bauseitiger Schließbleche“, Seite28).
2 Säubern Sie die Schließblechtasche und alle Bohrlöcher durch Ausblasen oder Aussaugen.
3 Verschrauben Sie das zum einzubauenden Motor-Mehrfachverriegelungsschloss 519N passende
Schließblech.
4 Prüfen Sie das Motor-Mehrfachverriegelungsschloss 519N auf Leichtgängigkeit.
Das Motor-Mehrfachverriegelungsschloss 519N ist funktionsbereit.
Beschläge und Schließzylinder montieren
1 Montieren Sie die Beschläge.
2 Setzen Sie den Schließzylinder ein, beachten Sie dabei, dass die Schließzylinderschließnase in Mittel-
stellung steht (Abb.14).
3 Fixieren Sie den Schließzylinder mit der Stulpschraube.
Das Motor-Mehrfachverriegelungsschloss 519N ist vollständig montiert.
Motor-Mehrfachverriegelungsschloss 519N prüfen
1 Prüfen Sie alle Funktionen des Motor-Sicherheitsschlosses 519N.
2 Prüfen Sie, ob Falle und Steuerfalle des Schlosses beim Schließen der Tür von derselben Aufschlagkan-
te zurückgedrückt werden.
3 Prüfen Sie, ob alle Riegel nach der Montage frei und ohne Querbelastung ein- und ausfahren
können(Abb.6).
Das Motor-Mehrfachverriegelungsschloss 519N ist vollständig montiert und auf Funktionsfähigkeit geprüft.
Abb.6:
Riegel nach Montage frei
von Querbelastungen
F
Q
= 0 N
F
Q
= 0 N
min. 2
min. 2
Schließblech
Stulp
Motor-Mehrfachverriege-
lungsschloss
verschrauben
Das passende Schließ-
blech verschrauben
Schließzylinder mit
Stulpschraube fixieren
Auf vollständige
Funktionsfähigkeit
prüfen
