Atlantic CE06 User manual

1
NOTICE D’INSTALLATION
ET D’UTILISATION
Guide à conserver par l’utilisateur
Sommaire
Mise en garde . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Installation.............................................................3
Préparer l’installation de l’appareil.........................................3
Installer l’appareil ......................................................4
Raccorder l’appareil ....................................................5
Fixer l’appareil ........................................................6
Entretien.............................................................7
Utilisation .............................................................7
Conseils ...............................................................8
En cas de problème ....................................................9
Caractéristiques.......................................................10
Conditions de garantie.................................................11
Summary
Caution...............................................................12
Installation............................................................13
Installation ..........................................................14
Electrical connection of the device .......................................14
Wall mounted installation ..............................................15
Maintenance .........................................................16
Use ..................................................................16
Recommandations for use..............................................17
In case of problem.....................................................18
Characteristic.........................................................19
Warranty conditions...................................................20
F
EN
CONVECTEUR ELECTRONIQUE
CE06
ACCESS TO
ANOTHER
LANGUAGES

2
Mise en garde
Attention surface très chaude. Caution hot surface.
ATTENTION : Certaines parties de ce produit
peuvent devenir très chaudes et provoquer des brû-
lures. Il faut prêter une attention particulière en pré-
sence d’enfants et de personnes vulnérables.
-Il convient de maintenir à distance de cet appareil les enfants de moins
de 3 ans, à moins qu’ils ne soient sous une surveillance continue.
-Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre
l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été
placé ou installé dans une position normale prévue et que ces enfants
disposent d'une surveillance ou aient reçu des instructions quant à
l'utilisation de l'appareil en toute sécurité et en comprennent bien les
dangers potentiels. Les enfants âgés entre 3 ans et 8 ans ne doivent
ni brancher, ni régler, ni nettoyer l'appareil, et ni réaliser l'entretien de
l'utilisateur.
-Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans
et par des personnes ayant des capacités physiques, sensorielles ou
mentales réduites ou dénuées d’expérience ou de connaissance,s'ils (si
elles) sont correctement surveillé(e)s ou si des instructions relatives
à l'utilisation de l'appareil en toute sécurité leur ont été données et
si les risques encourus ont été appréhendés. Les enfants ne doivent
pas jouer avec l’appareil. Le nettoyage et l'entretien par l'usager ne
doivent pas être effectués par des enfants sans surveillance.
-Cet appareil ne doit être branché ou raccordé, selon les règles et
normes en application, que par une personne habilitée.
-Si le câble d’alimentation est endommagé, il doit être remplacé par le
fabricant, son service après-vente ou des personnes de qualication
similaire an d’éviter un danger.
-La notice d’utilisation de cet appareil est disponible en vous connec-
tant sur le site Internet du fabricant indiqué sur le bon de garantie
présent dans cette notice.
-A la première mise en chauffe, une légère odeur peu apparaître
correspondant à l’évacuation des éventuelles traces liées à la
fabrication de l’appareil.
Attention :
Surface très
chaude
Caution
hot surface

3
F
-Un système de gestion d’énergie ou de délestage par coupure
d’alimentation est incompatible avec nos appareils. Il détériore le
thermostat.
Avertissement : An d’éviter une surchauffe et pour des
raisons de sécurité, ne pas couvrir l’appareil de chauffage.
Les appareils munis de ce symbole ne doivent pas être mis
avec les ordures ménagères, mais doivent être collectés sé-
parément et recyclés.
La collecte et le recyclage des produits en n de vie doivent
être effectués selon les dispositions et les décrets locaux.
L’installation d’un appareil en altitude provoque une éléva-
tion de la température de sortie d’air (de l’ordre de 10°C par
1000 m de dénivelé).
Installation
Règles d’installation
-Cet appareil a été conçu pour être installé dans un local résidentiel.
Dans tout autre cas,veuillez consulter votre distributeur.
-L’installation doit être faite dans les règles de l’art et conforme
aux normes en vigueur dans le pays d’installation (NFC 15-100 pour la
France).
-L’appareil doit être alimenté en 230 V Monophasé 50Hz.
Tenir l’appareil éloigné d’un courant d’air susceptible de per-
turber son fonctionnement (ex : sous une Ventilation Mécanique
Centralisée, etc...).
Ne pas l’installer sous une prise de courant xe.
PRÉPARER L’INSTALLATION DE L’APPAREIL

4
Déverrouiller la patte d’accrochage de l’appareil
Nous vous conseillons de laisser l’appareil dans ses cales de protection
et de le poser à plat face vers le sol.
Fixer la patte d’accrochage
INSTALLER L’APPAREIL
Points de
perçage A
Points de
perçage A
Points de
perçage B
Respectez les distances minimales
avec le mobilier pour l’emplacement
de l’appareil.
Ne pas installer d’étagère au-dessus
des appareils verticaux.
Volume 1 Pas d’appareil électrique
Volume 2
Appareil électrique
IPX4 (Norme EN
60335-2-43 : 2003/A2 :
2008)
50
50
12
10
10

5
F
RACCORDER L’APPAREIL
Règles de raccordement
-L’appareil doit être alimenté en 230 V Monophasé 50Hz.
-L’alimentation de l’appareil doit être directement raccordée au réseau
après le disjoncteur et sans interrupteur intermédiaire.
-Le raccordement au secteur se fera à l’aide du câble de l’appareil par
l’intermédiaire d’un boîtier de raccordement.
-Le raccordement à la terre est interdit. Ne pas brancher le
l pilote (l noir) à la terre.
-L’alimentation doit être directement raccordée au réseau après le
dispositif de coupure omnipolaire conforme aux règles d’installation.
-Si le câble d’alimentation est endommagé, il doit être remplacé par le
fabricant, son service après-vente ou une personne de qualication
similaire an d’éviter un danger.
-Si vous utilisez le l pilote et s’il est protégé par un différentiel 30mA
(ex : salle de bains), il est nécessaire de protéger l’alimentation du l
pilote sur ce différentiel.
-Si vous voulez utiliser un délesteur, choisissez un délesteur à sortie
l pilote et non un délesteur à sortie de puissance, an de ne pas
détériorer le thermostat.
Schéma de raccordement de l’appareil
Coupez le courant et branchez les ls d’après le schéma suivant :
Deux cas possibles
Cet appareil doit être installé obligatoirement avec un sys-
tème de programmation pilotable à distance. Ce type de sys-
tème est raccordable par le l pilote de l’appareil.

6
FIXER L’APPAREIL
S1 S1
S2
Pour deverrouiller
-Vous pouvez raccorder le l pilote si votre maison est équipée d’une
centrale de programmation,d’un programmateur ou d’un gestionnaire.
Dans ce cas, pour vérier la transmission correcte des ordres de
programmation, procédez aux vérications suivantes en fonction des
modes choisis (Confort, Eco, ...) :
confort eco hors gel
arrêt du
chauffage
délestage
confort
-1° c
confort
-2° c
signal à
transmettre
m e s u r e
entre le fil
pilote et le
neutre
0 volt 230
volt
-115
volt
négative
+ 115
volt
positive
230 volt
pendant
3 s
230 volt
pendant
7 s

7
F
Utilisation
Description du boîtier de commande
Voyant de chauffe
Curseur de choix du mode Molette de réglage de la température
Régler la température CONFORT
Ce mode est à utiliser lorsque vous êtes présent. Il vous permet d’ob-
tenir une température ambiante agréable.
Mettez le curseur Asur .
Réglez la molette Bentre 4 et 5, le voyant de chauffe Vs’allume si la
température ambiante est inférieure à celle désirée.Ajustez la molette
selon la température souhaitée.
Mode ECO
Ce mode est à utiliser lors d’une absence prolongée de la maison, ou pendant la nuit.Il vous
permet d’abaisser la température de votre pièce, notamment dans les chambres.
Mettez le curseur Asur .
L’appareil est en mode Eco (température Confort abaissée d’environ 3°C à 4°C).
Mode Hors Gel
Ce mode vous permet de maintenir une température de 7°C (± 3°C) lors d’une absence
de plus de 24 heures.
Mettez le curseur Asur .
Avant toute action d’entretien, coupez l’alimentation électrique de
l'appareil. Pour conserver les performances de l’appareil, il est néces-
saire, environ deux fois par an, d’effectuer son dépoussiérage.
Ne jamais utiliser de produits abrasifs et de solvants.
ENTRETIEN
Il est possible de bloquer ou limiter l’utilisation de la molette Bainsi que de bloquer le cur-
seur Apour empêcher les manipulations intempestives de l’appareil (enfants...).
Blocage des commandes

8
Mode de programmation
En connectant le l pilote sur un programmateur, vous pouvez programmer vos périodes
de température Confort et Eco (reportez-vous à la notice jointe à votre programmateur).
- CONFORT :Température réglée par la molette B.
- CONFORT -1°C :Température Confort -1°C
- CONFORT -2°C :Température Confort -2°C
- ECO :Température Confort abaissée d’environ 3°C à 4°C.
- HORS GEL :Température ambiante maintenue à environ 7°C.
- ARRET :Arrêt immédiat du chauffage (utilisé pour le délestage).
Pour activer le mode de programmation, positionnez le curseur Asur .
Il est possible de brancher sur un programmateur ou un appareil muni d’une cassette de
programmation plusieurs appareils et de réaliser ainsi des économies d’énergie.
NB: En cas d’absence d’ordre sur le l pilote, l’appareil chauffe en mode Confort. Les ordres
et délestage sont prioritaires par rapport aux modes Eco et Confort. Lors d’un passage du
mode Confort vers le mode Eco, le temps de basculement est de l’ordre de 12 secondes.
352*
Alerte Gel
Votre appareil est équipé d’une fonction visant à vous alerter quand la température de votre
pièce est inférieure à 3°C. Dans ce cas le témoin lumineux rouge clignote.
Nous vous recommandons de mettre votre appareil en mode pour éviter tout risque
de dégradation de votre pièce.
Ce voyant indique les périodes pendant lesquelles l’appareil chauffe. Si la température est
trop élévée, il s’éteint.
Le voyant de chauffeV
- Il est inutile de mettre l’appareil au maximum, la température de la pièce ne montera pas
plus vite.
- Lorsque vous aérez la pièce, coupez le chauffage en mettant le curseur Asur .
- Si vous vous absentez pendant plusieurs heures, pensez à baisser la température.
- Absence de : Moins de 2 heures : ne pas toucher aux commandes.
de 2 à 24 heures : mettez le curseur Asur .
Plus de 24 heures ou l’été: mettez l’appareil en mode .
- Si vous avez plusieurs appareils dans une pièce, laissez-les fonctionner simultanément.Vous
aurez ainsi une température plus homogène sans pour autant augmenter la consommation
d’électricité.
Conseils
a) Décrochez l’appareil de son support mural.
b) Sur le dos de l’appareil, détachez les pions Pde leurs
supports.
c)Optez pour la position Npour bloquer la molette
ou la position Lpour limiter la plage d’utilisation de la
molette. Choisissez une des positions Mpour bloquer
le curseur dans le mode désiré. P
M
L
N
BA

9
F
En cas de problème
Problème rencontré Vérications à faire
L’appareil ne
chauffe pas.
- Vériez que le curseur est sur la position .
- Si vous êtes en programmation, vériez que le programmateur
est en mode CONFORT.
- Assurez-vous que les disjoncteurs de l’installation sont enclen-
chés, ou bien que le délesteur (si vous en avez un) n’a pas coupé
l’alimentation du convecteur.
-Vériez la température de l’air de la pièce : si elle est trop élevée,
le voyant de chauffe Vne s’allume pas: le convecteur ne chauffe
pas.
L’appareil chauffe
tout le temps
-Vériez que le convecteur n’est pas situé dans un courant d’air ou
que le réglage de température n’a pas été modié.
-Il peut y avoir un aléa dans le réseau électrique. En cas de pro-
blème (thermostat bloqué...), coupez l’alimentation du convec-
teur (fusible, disjoncteur) pendant environ 10 minutes, puis ral-
lumez-le.
-Si le phénomène se reproduit fréquemment, faîtes contrôler l’ali-
mentation par votre distributeur d’énergie.
L’appareil est très
chaud en surface.
Il est normal que l’appareil soit chaud lorsqu’il fonctionne, la tem-
pérature maximale de surface étant limitée conformément à la
norme NF Electricité. Si toutefois vous jugez que votre appareil
est toujours trop chaud, vériez que la puissance est adaptée à la
surface de votre pièce (nous vous préconisons 100 W/m2pour une
hauteur sous plafond de 2,50 m ou 40W/m3) et que l’appareil n’est
pas placé dans un courant d’air qui perturberait sa régulation.
Les voyants de
chauffe Vclignote.
La sonde de mesure est détériorée. Contacter le service après-
vente du fabricant.
Des traces de salis-
sures apparaissent
sur le mur autour de
l’appareil.
En ambiance polluée, des salissures peuvent apparaître sur les sor-
ties d’air de l’appareil ou au mur. Ce phénomène est lié à la mau-
vaise qualité de l’air ambiant (fumée de cigarettes, bougies, encens,
cheminée,...). Il est conseillé dans ce cas de vérier la bonne aéra-
tion de la pièce (ventilation, entré d’air, etc...).
Si vous n’avez pas réussi à résoudre votre problème, contactez votre distributeur/installa-
teur, munissez-vous des références de l’appareil. Elles sont situées sur le côté de l’appareil.
Mesurez la température de la pièce.
N° ???? ????

10
Références du modèle F617
Caractéristique Symbole Valeur Unité
Puissance thermique
Puissance thermique nominale P nom 0,5 à 2
500 à 2000
kW
W
Puissance thermique minimale P min 0,5
500
kW
W
Puissance thermique maximale continue P max,c 2
2000
kW
W
Consommation d’électricité auxiliaire
A la puissance thermique nominale el max 0,000 kW
A la puissance thermique minimale el min 0,000 kW
En mode veille el sb 0,000
0
kW
W
Type de contrôle de la puissance thermique / de la température de la pièce
Caractéristique Unité Information complémentaire
Contrôle électronique de la température
de la pièce et programmateur hebdoma-
daire.
oui
Autres options de contrôle
Contrôle de la température de la pièce,
avec détecteur de présence.
non (*) : sur modèles horizontaux
et verticaux
Contrôle de la température de la pièce,
avec détecteur de fenêtre ouverte.
non
Option de contrôle à distance. oui
Contrôle adaptif de l’activation. non
Limitation de la durée d’activation. non
Capteur à goble noir. non
Coordonnées de contact Idem étiquette signalétique
Caractéristiques

11
F
Conditions de garantie
Cet appareil est garanti 2 ans par votre magasin (à partir de la date d’achat), conformément
aux articles L211-1 et suivants du code de la consommation.
En cas de panne, procédez comme suit :
1/Relevez les références de votre appareil
Elles sont situées sur le côté gauche de l’appareil.
Le Code commercial et le Numéro de série identient auprès du magasin l’appareil que
vous avez acquis.
2/ Contactez votre MAGASIN avec les références de l’appareil et l’original de
votre ticket de caisse.
Votre magasin gère avec vous la garantie des pièces ou de l’appareil.
Réparation de l’appareil :
Votre magasin fera avec vous le diagnostic de votre panne éventuelle et commandera les
pièces nécessaires auprès du fabricant.
Pièces susceptibles d’être commandées :Thermostat, élément chauffant, façade, boîtier de
commande.
Vous pourrez ensuite procéder au remplacement de la pièce concernée.
Il vous accordera la garantie conformément aux articles L 211-1 et suivants du code de la
consommation (dans certains cas il pourra solliciter une expertise technique des pièces
présumées défectueuses auprès du fabricant. IL EST DONC ABSOLUMENT NÉCESSAIRE
DE RAMENER CES PIÈCES ÀVOTRE MAGASIN).
Remplacement de l’appareil complet :
Ne s’applique que pour les cas d’appareils non réparables.
Votre magasin gèrera l’échange de l’appareil.
La garantie sera accordée après expertise de l’appareil retourné au fabricant par le reven-
deur (Voir les conditions générales de garantie).
Un appareil présumé à l’origine d’un sinistre, doit rester à la disposition des experts d’assu-
rance, et le sinistré doit en informer son Assureur.
N° ???? ????

12
Caution
Caution very hot surface.
CAUTION: Portions of this product may become hot
and cause burns. Pay particular attention to the pres-
ence of children and vulnerable people.
-Keep away from this unit child under 3 years unless they are under
continuous surveillance.
-Children between 3 and 8 years should only put the unit on or off,
to provided that the latter has been placed or installed in a normal
position and that these children have supervision or have received
instructions on using the machine safely and understand the potential
hazards. Children aged between 3 and 8 years must not connect or
adjust or clean the device and perform maintenance or user .
-This unit can be used by older children at least 8 years and by people
with physical, sensory or mental capabilities or lack of experience or
knowledge , they (if ) is monitored correctly ( s) or instructions for
using the device safely given to them and if the risks were apprehended.
Children should not play with the device . Cleaning and maintenance
by the user should not be performed by children without supervision.
-This device must be plugged or connected according to the rules and
standards applicable by an authorized person.
-The instruction book of this product is available by contacting the
after-sales service with the number indicate on the warranty part
included in this manual service.
-Do not use the device if the power cable is damaged.
Caution: to avoid overheating and for safety reasons, do
not cover the device.
Devices with this symbol should not be disposed with
household waste but must be collected separately and
recycled.The collection and recycling of end of life must
be made according to the provisions and local ordinances
(DEEE 2002/96/CE).
The installation of the device in high altitude causes an
increase of the temperature air outlet (about 10 ° C
per 1000 m elevation).
Attention :
Surface très
chaude
Caution
hot surface

13
EN
Installation
PREPARINGTHE INSTALLATION OFTHE DEVICE
Installation guidelines
-This device was designed to be installed in residential premises. In any
other case, please call your distributor.
-Installation must comply with the standards currently enforced in the
country of use.
-The device must be supplied with 230V single-phase 50Hz.
Keep the device away from any draughts that may interfere
with its operation (e.g.: under a centrally controlled fan, etc...).
Do not install the devise under a xed socket.
Comply with the minimum distances
from any furniture units when posi-
tioning the device.
Do not install a shelf above vertical
devices.
Volume 1 No electrical device
Volume 2
Class II IPX24 electri
-
cal device (EN 60335-
2-43 : 2003/A2 : 2008)
50
50
12
10
10

14
Release the device’s hook-on bracket
We recommend that you place the device at, face down.
Fix the hook-on bracket
INSTALLATION
ELECTRICAL CONNECTION OFTHE DEVICE
Wiring rules
This device must be installed with a remotely controllable
programming system.This type of system can be connected
via the pilot wire of the device.
-The device must be powered with single phase 230V 50 Hz.
-The power supply to the device must be directly connected to
the household power system after the circuit breaker and without
intermediate switch.
-The unit will connect to the household power system through its
power cable via a power socket.
-Connection to the earth is prohibited. Do not connect the
pilot wire (black wire) to the earth.

15
EN
WALL MOUNTED INSTALLATION
S1 S1
S2
-The power supply must be directly connected to the household
power system after the double-pole circuit breaker in accordance
with installation rules.
-If the power cable is damaged,it must be replaced by the manufacturer,
its customer service or similar qualied persons in order to avoid any
risks.
-If you use the pilot wire and it is protected by a 30mA residual-
current circuit breaker (e.g. bathroom), the pilot wire power must be
protected on this residual-current circuit breaker.
-If you want to use a load-shedding device, choose one with a pilot
wire outlet rather than one with power outlet, so as not to damage
the thermostat.
Device Wiring Diagram
-Turn off the power and connect the wires according to the following
diagram:
Neutral = Blue
Phase = Brown
Pilot Wire = Black
Panel heater cable
Phase
Neutral
Electricity
grid
1st case: One heater
2nd case: Multiple heater
Unpiloted device
Pilot wire not connected
To devices with reception box
or central programming
2 possible cases:
Commands
Received No current Complete
altermation
230V
Negative
Half/altermation
– 115V
Positive
Half/altermation
+ 115V
Oscilloscope
Ref/Neutral
Mode
obtained COMFORT ECO ANTI - FREEZE STOP HEATING
LOAD SHEDDING

16
Use
Control box
Voyant de chauffe
Setting the comfort temperature
This is the temperature desired when the room is occupied.
Set cursor Ato position .
Adjust knob Bto 5.The heating indicator Vwill illuminate if the tem-
perature is below the desired temperature.If you are not happy with
the setting, re-adjust it and proceed again.
Setting the Eco temperature
This involves a reduction in degrees compared to the Comfort temperature. We recom-
mend that you use this mode for periods of absence of more than 2 hours or overnight.
Set switch Ato .The device is now in Eco mode (Comfort temperature minus approx. 3°C
to 4°C).
This light indicates periods during which the resistance is heating;
The heating lightV
Locking the controls
Frost free
This mode keeps the temperature at about 7°C in the room when the house is unoccupied
for a long period (usually more than 24 hours).
Set the cursor Ato .
To retain the performance of the device, it is necessary about twice a
year to carry out dust removal using a vacuum cleaner or a brush at
the air inlets and outlets. Every ve years, have the inside of the device
checked by a professional electrician.The outside of the device can be
cleaned with a damp cloth.
Never use abrasive products or solvents.
MAINTENANCE
I t is possible to lock or limit the range of use of thumb-wheel B and lock selector switch cursor
A to prevent the inadvertent manipulation of the device (by children, etc).

17
EN
Programming mode
The device is tted with a thermostat that can be controlled via the control wire. It reco-
gnises the following commands:
- COMFORT :Temperature set using the thumb-wheel B
- COMFORT -1°C :Temperature set using the thumb-wheel B-1°C
- COMFORT -2°C :Temperature set using the thumb-wheel B-2°C
- ECO :
Comfort temperature lowered approx. 3°C to 4°C.
- FROST FREE :Ambient temperature maintained at around 7°C.
- STOP : Stopping the heating immediately (used for power cutoff).
To activate Programming mode, set cursor Ato .
The device will then respond to a programming device for selection of the Comfort and
Eco temperature periods by connecting the control wire to a programming unit or another
device tted with a time clock to save on energy.
NB: If no commands are received via the control wire, the device operates in Comfort
mode.The frost-free and power interruption commands are prioritised over the Eco and
Comfort modes.When switching from Comfort to Eco mode,the switchover time is around
12 seconds.
352*
Frost warning
Your device is equipped with a function to alert you when your room temperature is below
3 ° C. In this case the red light ashes.
We recommend that you put your device in mode to avoid any risk of damage to your
room
- There is no point in setting the unit to its maximum, the room temperature will not rise
any faster.
- When you air the room, switch the unit off by putting cursor Ato .
Remember to lower the temperature if you go out for several hours.
If go out for : less than 2 hours, do not touch the controls.
from 2 hours to 24 hours, set the cursor Ato .
for more than 2 hours or during the summer, put the unit in Frost Free mode .
- If you have several units in the room, let them all operate at the same time, this will give a
more uniform temperature without in-creasing electricity consumption.
Recommandations for use
a) Detach the device from its wall bracket.
b) On the back of the thermostat box, detach pins P
from their supports.
c) Choose position Nto lock the thumb-wheels or
position Lto limit the range of use of the thumb-
wheels.
Choose one of the positions Mto lock the person in
the desired mode.
P
M
L
N
BA

18
In case of problem
Problème rencontré Vérications à faire
The device does not
heat
- Check that the programming unit is in Comfort mode .
- Check that the premise circuit breakers are triggered or that the
load shedder (if you have one) has not interrupted the device’s
power supply.
- Check the air temperature in the room.
The unit is perma-
nently heating
Make sure that it is not in a draft and that the temperature setting
has not been changed.
This unit with electronic control is equipped with a microproces-
sor that can be disturbed by some severe mains voltage distur-
bances (outside CE standards dening the disturbance protection
level).
The device’s surface
is very hot
It is normal for the device to be hot when it is operating. The
maximum surface temperature is restricted in accordance with
the NF Electricité Performance standard. However, if you think
that your device is always too hot, check that the output is sui-
table for the area of your room (we recommend 100W / m2) and
that the device is not placed in a draught, which would disrupt its
setting.
The unit does not
carry out program-
ming orders
Make sure that the programming unit (refer to its user’s manual) or
the energy manager is used correctly.
Before calling our before and After Sales Department, remember to identify the device
references.These informations are written on the name plate located on the left side of
the device.
N° ???? ????

19
EN
Technical characteristics measured and calculated according to
REGULATION (EU) 2015/1188

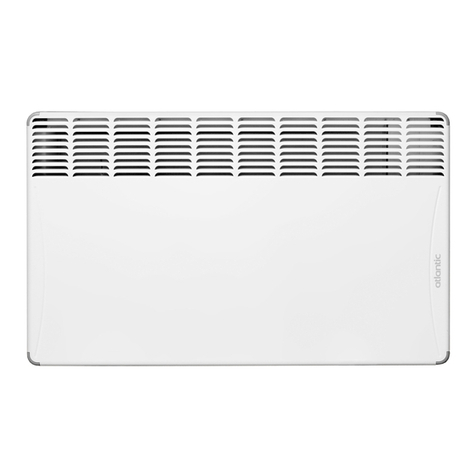

Model references F617
Characteristic Symbol Value Unit
Heat output
Rated heat output P nom 0,5 / 2
500 / 2000 kW W
Minimum heat output P min 0,5
500 kW W
Maximum continuous heat output P max,c 2
2000 kW W
Auxiliary electricity consumption
At rated heat output el max 0,000 kW
At minimum heat output el min 0,000 kW
In standby mode
el sb 0,000 kW
el sb 0,000
0kW W
Type of heat output / room temperature check
Characteristic Unit Additional information
Electronic room temperature check and weekly
programmer yes This device must be installed with a remotely controllable
programming system.This type
of system can be connected via
the pilot wire of the device.
Other inspection options
Room temperature check, with presence detec-
tor. no
Room temperature check, with open window
detector. no
Remote control option. yes
Adaptive activation control. no
Activation time limiter. no
Black goble sensor. no
Contact details Idem information label
Characteristic

20
Warranty conditions
-The guarantee period is two years from the date of installation or purchase and may not exceed 30
months from the date of manufacture in the absence of a receipt.
-The guarantee covers the replacement and supply of components recognised as being defective,
excluding any damages or interest.
-The user is responsible for any labour or transport costs.
-The guarantee does not cover any damage arising from improper installation, abnormal use or non-
observance of the requirements of the said instructions for installation and use .
-The stipulations of the present guarantee conditions do not exclude any of the purchaser’s legal rights
of guarantee against faults or hidden defects, which are applicable in all cases under the stipulations
of Articles 1641 of the Civil Code.
-Present this certicate to your distributor or installer only in the event of a claim, together with your
purchase invoice.
The commercial code and the serial number identify for the manufacturer the particular device you
have bought.
This information can be found on the information plate situated on the side of the device.
To claim under guarantee, contact your installer or dealer. If necessary, contact :
ATLANTIC INTERNATIONAL
58 Av Gén. Leclerc
92340 Bourg-La-Reine
France Tel: [phone] Fax: [phone]
U0620379-A Nov 17
