Atlas Equipment 18K User manual

0488-M002-0
0488-M002-0 Rev. n. 5 (04-2020)
�������Redatto da Timage (Bologna)������
ITALIANO: ISTRUZIONI ORIGINALI
ENGLISH: TRANSLATION OF THE ORIGINAL INSTRUCTIONS
READ ALL INSTRUCTIONS.
INSTRUCTIONS MUST BE READ THOROUGHL BEFORE INSTALLING, OPERATING OR MAINTAINING THE LIFT.
SAVE THESE INSTRUCTIONS
LEGGERE TUTTE LE ISTRUZIONI.
LE ISTRUZIONI DEVONO ESSERE LETTE CON MASSIMA ATTENZIONE PRIMA DI PROCEDERE ALLISTALLAZIONE,
ALLUTILIZZO O ALLA MANUTENZIONE DEL SOLLEVATORE CONSERVARE QUESTE ISTRUZIONI
- Per eventuali chiarimenti interpellare il più vicino rivenditore oppure rivolgersi direttamente a:
Servizio assistenza tecnica: Atlas A tomotive Eq ipment 5800 Massachusetts Avenue Indianapolis, IN 46218
Tel. [phone]
- For any further information please contact your local dealer or call:
After Sales Service: Atlas A tomotive Eq ipment 5800 Massachusetts Avenue Indianapolis, IN 46218
Phone: [phone]
ATLAS 18K
SOLLEVATORE A 2 COLONNE
2 POST LIFT
Man ale valido per i se-
g enti modelli:
This man al is valid for the
following models:
ATLAS 18K

20488-M002-0
CAUTION!
This manual is part of the product and it must follow the operational life of the lift.
In addition to the manual, the following documents are supplied: the Manual ALI / SM07-1 Lifting It Right, the ALI/
ST-05 Safety tips card, the ANSI / ALI ALOIM-2008 Safety Req irements for Operation, Inspection and
Maintenance and in the case of frame engaging lifts, the guide ALI / LP Vehicle Lifting Points / Q ick Reference
G ide for Frame Engaging Lifts. 
Keep all guides in a known location, easily accessible, and when in doubt do not hesitate to read them.
Any damage resulting from failure to follow instructions in this manual or a misuse of the lifting equipment disclaims the
manufacturer from any liability.
ATTENZIONE!
Il presente manuale costituisce parte integrante del prodotto, dovrà seguire tutta la vita operativa del sollevatore. Ad
integrazione del manuale sono dati in dotazione anche i seguenti documenti: il manuale ALI / SM07-1 Lifting it right,
la ALI/ST-05 Safety tips card, la ANSI / ALI ALOIM-2008 Safety Req irements for Operation, Inspection and
Maintenance e, nel caso di sollevatori che agganciano il telaio del veicolo, la guida ALI/LP Vehicle Lifting Points/
Q ick Reference G ide for Frame Engaging Lifts. Conservarli, quindi, in un luogo noto e facilmente accessibile e
consultarli ogni qualvolta sorgano dubbi. Tutti gli operatori devono poterli leggere.
Ogni danno derivante dalla mancata osservanza delle indicazioni contenute nel presente manuale e da un uso improprio
del sollevatore esime il costruttore da ogni responsabilità.

3
0488-M002-0
S
SYMBOLS
Lifting from above
Moving with fork lift truck or transpallets
Wear working gloves
Wear working shoes
Do not walk or stay beneath suspended loads
Specialist staff
Danger!
Electric shock
Caution!
Working mechanical parts
Crushing
Obligation
SYMBOLS USED IN THE MANUAL
SIMBOLI
Sollevamento dallalto
Movimentazione con carrello elevatore o
transpallets
Indossare guanti da lavoro
Calzare scarpe da lavoro
Non passare nè sostare sotto carichi sospesi
Personale specializzato
Attenzione!
Tensione elettrica
Attenzione!
Organi meccanici in movimento
Schiacciamento
Obbligo
SIMBOLOGIA UTILIZZATA NEL MANUALE

40488-M002-0

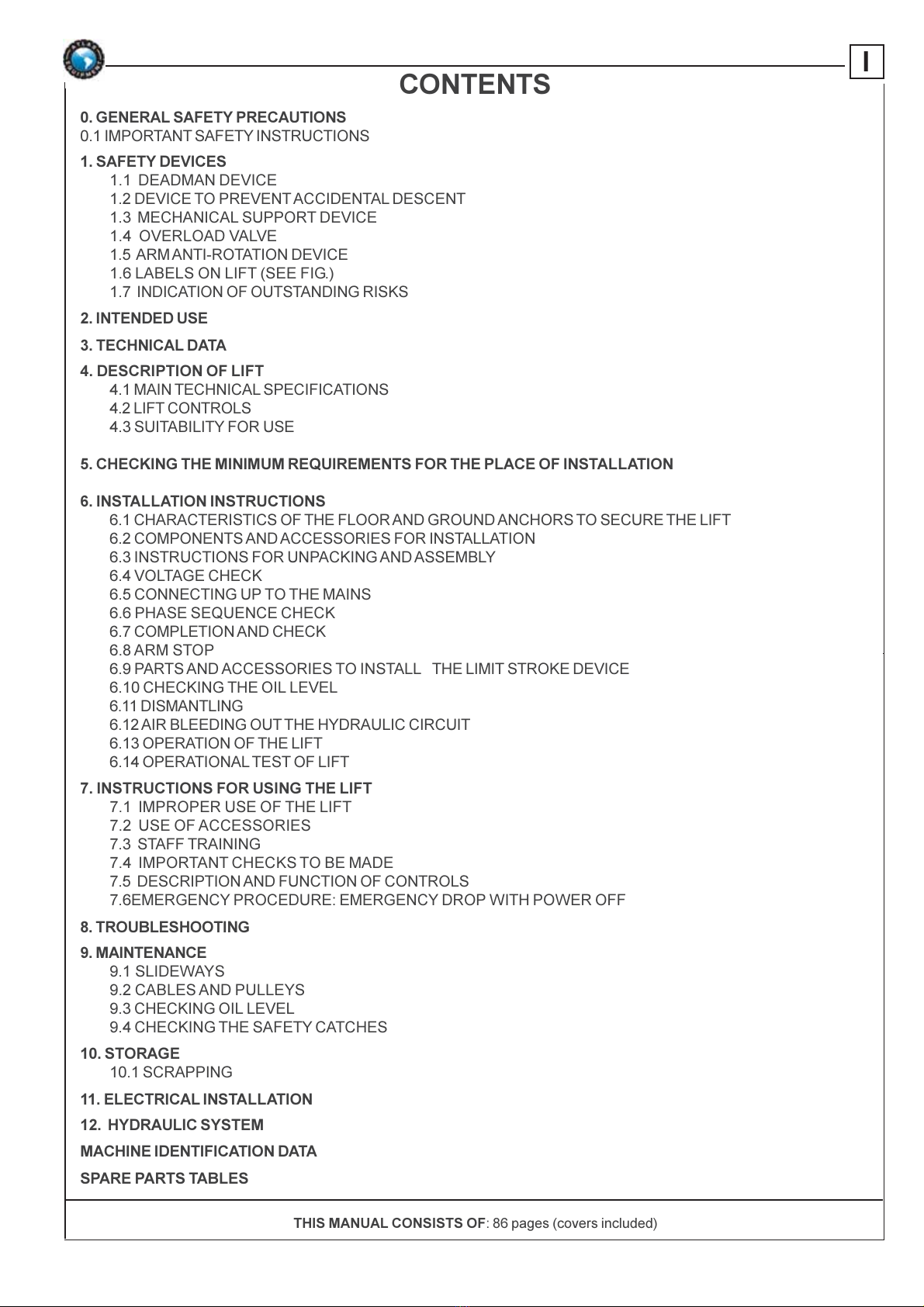

INDICE I
COMPOSIZIONE DEL MANUALE: 86 pagine (comprese le copertine)
0. NORME GENERALI DI SICUREZZA
0.1 IMPORTANTI ISTRUZIONI DI SICUREZZA
1. DISPOSITIVI DI SICUREZZA
1.1 SISTEMA A UOMO PRESENTE
1.2 DISPOSITIVO CONTRO LA DISCESA ACCIDENTALE
1.3 DISPOSITIVO APPOGGIO MECCANICO
1.4 VALVOLA DI SICUREZZA CONTRO I SOVRACCARICHI
1.5 DISPOSITIVO ANTIROTAZIONE DEI BRACCI
1.6 ETICHETTE ADESIVE PRESENTI SUL SOLLEVATORE
1.7 INDICAZIONI DEI RISCHI RESIDUI
2. DESTINAZIONE DUSO
3. DATI TECNICI
4. DESCRIZIONE DEL SOLLEVATORE
4.1 CARATTERISTICHE TECNICHE
4.2 COMANDI DEL SOLLEVATORE
5. VERIFICA DEI REQUISITI MINIMI RICHIESTI PER LUOGO DI INSTALLAZIONE
6. ISTRUZIONI PER LINSTALLAZIONE
6.1 CARATTERISTICHE PAVIMENTAZIONE - DEI TASSELLI PER IL FISSAGGIO A TERRA DEL SOLLEVATORE
6.2 COMPONENTI E ACCESSORI PER INSTALLAZIONE
6.3 ISTRUZIONE PER IL DISIMBALLO E PER IL MONTAGGIO
6.4 CONTROLLO TENSIONE
6.5 ALLACCIAMENTO ALLA RETE
6.6 VERIFICA CORRETTA SEQUENZA FASI
6.7 COMPLETAMENTO E CONTROLLO
6.8 ARRESTO BRACCIO
6.9 COMPONENTI E ACCESSORI PER INSTALLAZIONE DISPOSITIVO FINE CORSA
6.10 CONTROLLO LIVELLO OLIO
6.11 SMONTAGGIO
6.12 SPURGO DELLARIA IMPIANTO IDRAULICO
6.13 FUNZIONAMENTO DEL SOLLEVATORE
6.14 PROVA OPERATIVA DI SOLLEVAMENTO
7. ISTRUZIONI PER LUSO DEL SOLLEVATORE
7.1 USO IMPROPRIO DEL SOLLEVATORE
7.2 USO DI ACCESSORI
7.3 ADDESTRAMENTO DEL PERSONALE PREPOSTO
7.4 PRECAUZIONI DUSO
7.5 IDENTIFICAZIONE DEI COMANDI E LORO FUNZIONE
7.6 PROCEDURA DI EMERGENZA: DISCESA IN ASSENZA DI TENSIONE
8. INCONVENIENTI
9. MANUTENZIONE
9.1 GUIDE DI SCORRIMENTO
9.2 CAVI E PULEGGE
9.3 CONTROLLO LIVELLO OLIO
9.4CONTROLLO DISPOSITIVO
MECCANICO DI SICUREZZA
10. ACCANTONAMENTO
10.1 ROTTAMAZIONE
11. IMPIANTO ELETTRICO
12. IMPIANTO IDRAULICO
DATI DI IDENTIFICAZIONE DELLA MACCHINA
TAVOLE PEZZI DI RICAMBIO
