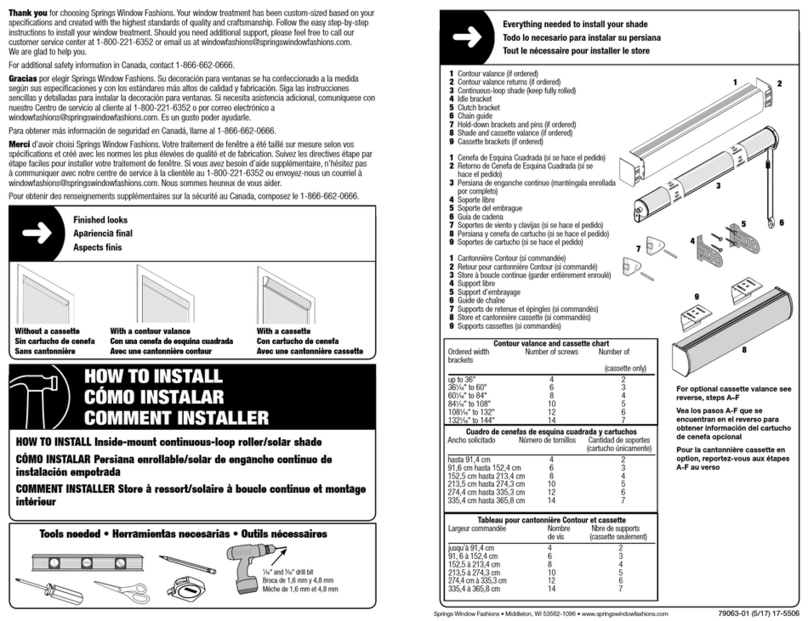

Bali Roller solar shade Instruction sheet

Without a valance
Sin Cenefa
Sans cantonnière
With a contour valance
Con una cenefa de esquina cuadrada
Avec une cantonnière Contour
With a cassette valance
Con un cartucho de cenefa
Avec une cantonnière cassette
Finished looks
Apariencia final
Aspects finis
HOW TO INSTALL
Outside-mount continuous-loop roller/solar shade
CÓMO INSTALAR l
a persiana enrollable/solar de enganche continuo de
instalación exterior
COMMENT INSTALLER
Toile à ressort/solaire à boucle continue et
montage extérieur
Thank you for choosing Springs Window Fashions. Your window treatment has been custom-sized based on your
specifications and created with the highest standards of quality and craftsmanship. Follow the easy step-by-step
instructions to install your window treatment. Should you need additional support, please feel free to call our
customer Service center at 1-800-221-6352 or email us at [email protected].
We are glad to help you.
For additional safety information in Canada, contact 1-866-662-0666.
Gracias por elegir Springs Window Fashions. Su decoración para ventanas se ha confeccionado a la
medida según sus especificaciones y con los estándares más altos de calidad y fabricación. Siga las
instrucciones sencillas y detalladas para instalar la decoración para ventanas. Si necesita asistencia adicional,
comuníquese con nuestro Centro de servicio al cliente al 1-800-221-6352 o por correo electrónico a
[email protected]. Es un gusto poder ayudarle.
Para obtener más información de seguridad en Canadá, llame al 1-866-662-0666.
Merci d’avoir choisi Springs Window Fashions. Votre traitement de fenêtre a été taillé sur mesure selon vos
spécifications et créé avec les normes les plus élevées de qualité et de fabrication. Suivez les directives étape par
étape faciles pour installer votre traitement de fenêtre. Si vous avez besoin d’aide supplémentaire, n’hésitez pas
à communiquer avec notre centre de service à la clientèle au 1-800-221-6352 ou envoyez-nous un courriel à
[email protected]. Nous sommes heureux de vous aider.
Pour obtenir des renseignements supplémentaires sur la sécurité au Canada, composez le 1-866-662-0666.
For optional cassette valance see reverse,
steps A–F
Vea los pasos A-F que se encuentran en el
reverso para obtener información del cartucho
de cenefa opcional
Pour la cantonnière cassette en option, voir les
étapes A-F au verso.
Everything needed to install your shade
Todo lo necesario para instalar su persiana
Tout le nécessaire pour installer le store
1Contour valance (if ordered)
2Contour valance brackets (if ordered)
3 Contour valance returns (if ordered)
4 Continuous-loop shade (keep fully rolled)
5 Idle bracket
6 Clutch bracket
7Chain guide
8Hold down brackets and pins (if ordered)
9Shade and cassette valance (if ordered)
10 Cassette brackets (if ordered)
1Cenefa de Esquina Cuadrada (si se hace el pedido)
2Soportes de Cenefa de Esquina Cuadrada (si hace el
pedido)
3 Retornos de Cenefa de Esquina Cuadrada (si se hace
el pedido)
4Persiana de lazo continuo (mantener completamente
enrollada)
5Soporte neutro
6 Soporte de embrague
7Guía de cadena
8Soportes sostenedores y pasadores (si se ordena)
9Persiana y cartucho de cenefa (si se ordena)
10 Soportes de cartucho (si se ordena)
1Cantonnière Contour (si commandée)
2 Supports pour cantonnière Contour (si commandés)
3 Retours pour cantonnière Contour (si commandés)
4Persiana de lazo continuo (mantener
completamente enrollada)
5Support libre
6 Support d'embrayage
7Guide de chaîne
8Supports de retenue et chevilles (si commandè)
9Store et cantonnière cassette (si commandè)
10 Supports cassettes (si commandée)
Tools needed • Herramientas necesarias • Outillage nécessaire
1⁄16" and 3⁄16" drill bit
Broca de 1,6 mm y 4,8 mm
Mèche de 1,6 mm et 4,8 mm
-x-y
4
6
7
8
1
9
10
2
5
3
Contour valance and cassette chart
Ordered width Number of screws Number of brackets
(cassette only)
up to 36" 4 2
361⁄16" to 60" 6 3
601⁄16" to 84" 8 4
841⁄16" to 108" 10 5
1081⁄16" to 132" 12 6
1321⁄16" to 144" 14 7
Tableau pour cantonnière Contour et cassette
Largeur commandée Nombre de vis Nbre de supports
(cassette seulement)
jusqu’à 91,4 cm 4 2
91,6 cm
à
152,4 cm 6 3
152,5 cm
à
213,4 cm 8 4
213,5 cm
à
274,3 cm 10 5
274,4 cm
à
335,3 cm 12 6
335,4 cm
à
365,8 cm 14 7
Cuadro de cenefas de esquina cuadrada y cartuchos
Ancho solicitado Número de tornillos Cantidad de soportes
(cartucho únicamente)
hasta 91,4 cm 4 2
91,6 cm hasta 152,4 cm 6 3
152,5 cm hasta 213,4 cm 8 4
213,5 cm hasta 274,3 cm 10 5
274,4 cm hasta 335,3 cm 12 6
335,4 cm hasta 365,8 cm 14 7
78121-03 (05/17) 17-5497
For installation without a valance or with a contour valance
Para la instalación sin una cenefa o con una cenefa de esquina cuadrada
Pour l’installation sans cantonnière ou avec une cantonnière Contour
1Identify left and right brackets; back holes are used
Identifique los soportes izquierdo y derecho; se utilizan agujeros laterales
Identifier les supports droit et gauche; les trous latéraux sont utilisés
Idle bracket
Soporte neutro
Support libre
Clutch bracket
Soporte de embrague
Support d'embrayage
2Mark bracket locations
Marque la ubicación del soporte
Marquer l’emplacement des supports
Measure out
1
⁄
8
" and mark.
Mida 3,2 mm y marque.
Mesurer 3,2 mm et marquer.
Hold shade level in desired location, mark edge and center of each end.
Sostenga la persiana en la ubicación deseada, marque el extremo y el centro de cada
extremo.
Tenir le store à l'endroit désiré, marquer la bordure et le centre de chaque extrémité.
For motorized shade, prior to marking see included motorized instruction sheet to
identify battery location. Position bracket holes centered on 2nd marks made in step 2.
Mark screw locations, ensuring level.
Para persiana motorizada, antes de marcar vea la hoja incluida de instrucciones
motorizada para identificar la ubicación de la batería. Coloque los agujeros del soporte
centrados en las 2da. marcas hecha en el paso 2. Marque la ubicación de los tornillos,
asegúrese que esté a nivel.
Pour les stores motorisés, avant d'effectuer des marques, se reporter à la feuille
d'instruction pour store motorisé pour identifier l'emplacement de la pile. Positionner les
trous des supports de façon à les centrer sur les deuxièmes marques faites à l’étape 2.
Faire des marques aux emplacements des trous de vis en s'assurant que le tout est au
niveau.
1⁄8"
3,2 mm
Outer
Edge of
Bracket
Borde
Externo del
Soporte
Rebord
externe des
supports
Edge of
Shade
Borde de la
persiana
Rebord de la
toile
1⁄8"
3,2 mm
3Position and level brackets; mark screw locations
Coloque y nivele los soportes; marque la ubicación de los tornillos
Placer et niveler les supports; marquer les emplacements des vis
78121-03 (05/17) 17-5497
Springs Window Fashions • Middleton, WI 53562-1096
4Drill holes; mount brackets
Taladre los agujeros; monte los soportes
Percer des trous; installer les supports
1⁄16" drill bit
Broca de 1,6 mm
Mèche de 1,6 mm
Note: If no valance, skip to step 10
Nota: Si no hay cenefa, salte al paso 10
NOTA: S’il n’y a pas de cantonnière, passer directement à l’étape nº 10
Measure shade from center to fabric edge to determine shade clearance. Add
3⁄8
". Measure up from bracket
center and in 3". Space additional brackets equally.
Mida la persiana desde el centro al extremo de la tela para determinar el claro de la persiana. Agregue 9 mm.
Mida desde el centro del soporte y hacia adentro 7,6 cm. Espacie los soportes adicionales a distancias iguales.
Mesurer le store depuis le centre jusqu'à la bordure du tissu pour déterminer l'espace requis par le store.
Ajouter 9 mm. Mesurer vers le haut depuis centre du support et vers l'intérieur d'une distance de 7,6 cm.
Espacer les autres supports uniformément.
Shade depth measured + 3⁄8"
Medida de la profundidad de la persiana + 9 mm • La profondeur de la toile est mesurée à + 9 mm
3"
7,6 cm
5
Measure depth of shade; mark valance bracket locations
Mida la profundidad de la persiana; marque la ubicación de los
soportes de cenefa
Mesurer la profondeur du store; marquer les emplacements des
supports de cantonnière
6
Mark screw locations; drill holes; mount brackets
Marque la ubicación de los tornillos; taladre los agujeros;
monte los soportes
Marquer les emplacements des vis; percer les trous;
monter les supports
3"
7,6 cm
Returns can be trimmed with
scissors for proper fit.
Los retornos pueden ser
recortados con tijeras para que
se coloquen adecuadamente.
Les retours peuvent être
coupés avec
3⁄16" drill bit
Broca de 1,6 mm
Mèche de 1,6 mm
Position valance ensuring shade clearance from bracket front with depth of shade measurement.
Mark screw locations on valance. Drill holes in valance.
Coloque la cenefa asegurando el espacio libre de la persiana desde el frente del soporte con la medida de la
profundidad de la persiana. Marque la ubicación de los tornillos en la cenefa. Taladre los agujeros en la cenefa.
Placer la cantonnière de manière à ce que le store puisse dépasser l'avant du support avec la mesure de la
profondeur du store. Marquer les emplacements sur la cantonnière. Percer les trous dans la cantonnière.
7
8
Center valance on brackets; mark and drill holes in valance
Centre la cenefa en los soportes;
marque los orificios y perfórelos en la cenefa
Centrer la cantonnière; marquer et percer des trous dans la cantonnière
Attach the valance returns
Conecte los retornos de la cenefa
Fixer les retours de cantonnière
78121-03 (05/17) 17-5497
Springs Window Fashions • Middleton, WI 53562-1096
Mount valance on brackets
Monte la cenefa en los soportes
Installer la cantonnière sur les supports
9
10 Mount shade in brackets
Monte la persiana en los soportes
Installer le store dans les supports
Clutch control end
Extremo del control de embrague
Extrémité de la commande
d'embrayage
Idle end
Extremo de la polea
Extrémité inactive
Latch
Pestillo
Loquet
Place end of shade into clutch control bracket. Ensure latch on idle end is open. Place
end into notch. Close latch. Important: Shade end must extend 1⁄16" beyond bracket
for a secure mount.
Coloque el extremo de la persiana dentro del soporte del embrague. Asegúrese que el pestillo en
el extremo neutro esté abierto. Coloque el extremo en la ranura. Cierre el pestillo. Importante: El
extremo de la persiana debe extenderse 1,6 mm más allá del soporte para un montaje seguro.
Placer l'extrémité du store dans le support d'embrayage. S'assurer que le loquet est ouvert à
l'extrémité libre. Placer l'extrémité dans l'encoche. Fermer le loquet. Important :
L’extrémité du store
doit dépasser le support de 1,6 mm pour une pose solide.
1⁄16"
1,6 mm
Keep shade completely rolled • Mantenga la persiana completamente enrollada
Maintenir le store complètement enroulé
11 Install chain guide
Instale la guía de cadena
Installer le guide de chaîne
Mount chain guide on the wall, leaving some slack
in the chain.
Monte la cadena guía en la pared, dejando cierta holgura
en la cadena.
Installer le guide de chaîne sur le mur, en laissant un peu
de mou à la chaîne.
12 Optional: install hold-down brackets
Opcional: instale soportes sostenedores
Optionnel: installer les supports de retenue
Press or hammer pins into holes in ends of bottomrail.
Screw hold-down brackets into position. Lower shade
and place pins into holes.
Presione o martille los pasadores en los agujeros que
hay en los extremos del riel inferior. Atornille los soportes
sostenedores en su posición. Baje la persiana y coloque
los pasadores en los agujeros.
Appuyer sur les chevilles ou les enfoncer dans les trous
aux extrémités de la barre inférieure. Visser les supports
de retenue en position. Baisser le store et placer les
chevilles dans les trous.
Shade removal
Remoción de la persiana
Enlèvement du store
2 31
78121-03 (05/17) 17-5497
Springs Window Fashions • Middleton, WI 53562-1096
Shade operation
Operación de la persiana
Fonctionnement du store
Pull cord in front to raise shade; pull cord in back to lower shade. The opposite is true for
reverse roll.
If the shade does not fully raise, raise the shade as far as the chain will allow. Remove the
shade. Roll the shade up completely by hand and reinstall.
If the shade does not fully lower, lower the shade as far as the chain will allow. Remove the
shade. Lower to correct window length by hand and reinstall.
Jale el cordón del frente para subir la persiana; jale el cordón de atrás para bajar la persiana.
Lo opuesto es verdadero para enrollar en reversa.
Si la persiana no se levanta completamente, levante la persiana lo más que la cadena lo
permita. Remueva la persiana. Enrolle la persiana completamente a mano y reinstale.
Si la persiana no baja totalmente, baje la persiana lo más que la cadena lo permita. Remueva
la persiana. Bájela para corregir la longitud de la ventana a mano y reinstale.
Tirer sur le cordon vers l’avant pour relever le store ; tirer sur le cordon vers l’arrière pour le
baisser. Le contraire est vrai pour un rouleau inverse.
Si le store ne remonte pas complètement, faire remonter le store aussi haut que la chaîne le
permet. Enlever le store. Enrouler le store complètement à la main et le réinstaller.
Si le store ne s’abaisse pas complètement, fermer le store aussi bas que la chaîne le permet.
Enlever le store. Baisser pour corriger la longueur de la fenêtre à la main et réinstaller.
For installation with an optional cassette valance
Para instalación con un cartucho de cenefa opcional
Pour installation avec une cantonnière cassette en option
APosition cassette, ensure level
Colocar el cartucho, asegúrese que esté a nivel
Placer la cassette; s'assurer que les marques sont à niveau
Center over window
Centre sobre la ventana
Centrer au-dessus de la fenêtre
BMark bracket locations
Marque la ubicación del soporte
Marquer l’emplacement des supports
Mark 2" in from each mark made in step A. Space additional brackets equally.
Marque 5 cm hacia adentro desde cada marca hecha en el paso A. Espacie los
soportes adicionales a distancias iguales.
Effectuer une marque à une distance de 5 cm de chaque marque faite à l'étape A.
Espacer les autres supports uniformément.
2"
5 cm
Mark top corners • Marque la ubicación en el extremo de la persiana
• Marquer l'emplacement au bord du store
2"
5 cm
CMark screw locations
Marque la ubicación de los tornillos
Marquer l’emplacement des vis
DDrill holes; mount brackets
Taladre los agujeros; monte los soportes
Percer des trous; installer les supports
1⁄16" drill bit
Broca de 1,6 mm
Mèche de 1,6 mm
78121-03 (05/17) 17-5497
Springs Window Fashions • Middleton, WI 53562-1096
EMount shade in brackets
Montaje de la persiana en los soportes
Installer le store dans les supports
Bracket lip • Borde del soporte • Lèvre du support
Place bottom groove of cassette into bracket lip and push. Snap into place.
Coloque la ranura inferior del cartucho en el labio del soporte y empuje.
Conecte en su lugar.
Placer la rainure inférieure de la cassette dans la lèvre du support et pousser.
Enclencher en place.
SNAP!
¡Conecte!
SNAP!
FInstall chain guide
Instale la guía de cadena
Installer le guide de chaîne
Mount chain guide on the wall, leaving some slack
in the chain.
Monte la cadena guía en la pared, dejando cierta holgura
en la cadena.
Installer le guide de chaîne sur le mur, en laissant un peu
de mou à la chaîne.
Shade removal
Remoción de la persiana
Enlèvement du store
To remove shade from brackets, push up to release cassette. This may require
pressure. Pull down and rotate.
Para remover la persiana de los soportes, empuje hacia arriba para liberar el cartucho.
Esto puede requerir presión. Rote hacia abajo.
Pour retirer le store des supports, appuyer pour dégager la cassette. Une certaine
pression peut être nécessaire. Faire tourner vers le bas.
Shade operation
Operación de la persiana
Fonctionnement du store
Pull cord in front to raise shade; pull cord in back to lower shade. The opposite is true for reverse roll.
Jale el cordón del frente para subir la persiana; jale el cordón de atrás para bajar la persiana.
Lo opuesto es verdadero para enrollar en reversa.
Tirer sur le cordon vers l’avant pour relever le store ; tirer sur le cordon vers l’arrière pour le baisser.
Le contraire est vrai pour un rouleau inverse.
78121-03 (05/17) 17-5497
Springs Window Fashions • Middleton, WI 53562-1096
Lightly vacuum panels with a soft brush attachment or wipe with a duster. Do not use
water or liquid cleaning solutions. Shades may also be gently wiped with a clean damp
cloth. Allow the shade to dry completely before raising. Do NOT completely immerse.
Aspire ligeramente los paneles con un accesorio de cepillo suave o limpie con un plumero.
No utilice agua ni soluciones de limpieza líquidas. Las persianas también pueden limpiarse
suavemente con un paño limpio húmedo. Deje que la persiana se seque completamente
antes de subirla. NO la sumerja completamente en agua.
Passez l’aspirateur sur les panneaux au moyen d’un accessoire à brosse souple
ou les essuyer au moyen d’un plumeau. N’utilisez pas de l'eau ou des solutions de
nettoyage liquides. Les stores peuvent aussi être essuyés avec un chiffon humide
propre. Laissez le store sécher complètement avant de le relever. N’immergez PAS
complètement.
Cleaning and care
Limpieza y cuidado
Entretien et nettoyage
78121-03 (05/17) 17-5497
Springs Window Fashions • Middleton, WI 53562-1096

Other manuals for Roller solar shade

2

Other Bali Indoor Furnishing manuals

Bali Vertical Cellular Shade Instruction sheet

Bali

Bali Vertical Cellular Shade Instruction sheet

Bali SHEER MOTORIZED SHADES User manual

Bali

Bali SHEER MOTORIZED SHADES User manual

Bali MOTORIZED SHADES User manual

Bali

Bali MOTORIZED SHADES User manual

Bali Motorized Pleated Shade Instruction sheet

Bali

Bali Motorized Pleated Shade Instruction sheet

Bali MOTORIZED SHADES Instruction sheet

Bali

Bali MOTORIZED SHADES Instruction sheet

Bali Natural Drapes Instruction sheet

Bali

Bali Natural Drapes Instruction sheet

Bali B-Bad User manual

Bali

Bali B-Bad User manual

Bali Solar Dual Shade Instruction sheet

Bali

Bali Solar Dual Shade Instruction sheet

Bali Classic Roman shade Instruction sheet

Bali

Bali Classic Roman shade Instruction sheet

Bali Natural Shades Instruction sheet

Bali

Bali Natural Shades Instruction sheet

Bali Roller solar shade Instruction sheet

Bali

Bali Roller solar shade Instruction sheet

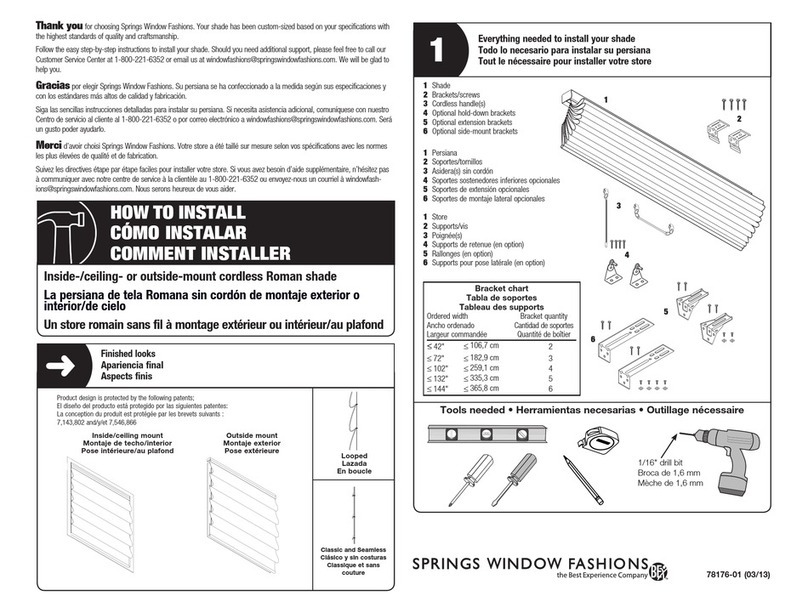

Bali Cordless Roman shade Instruction sheet

Bali

Bali Cordless Roman shade Instruction sheet

Bali Layered Shade Instruction sheet

Bali

Bali Layered Shade Instruction sheet

Bali Roller solar shade Instruction sheet

Bali

Bali Roller solar shade Instruction sheet

Bali RTS Motorized Shades User manual

Bali

Bali RTS Motorized Shades User manual

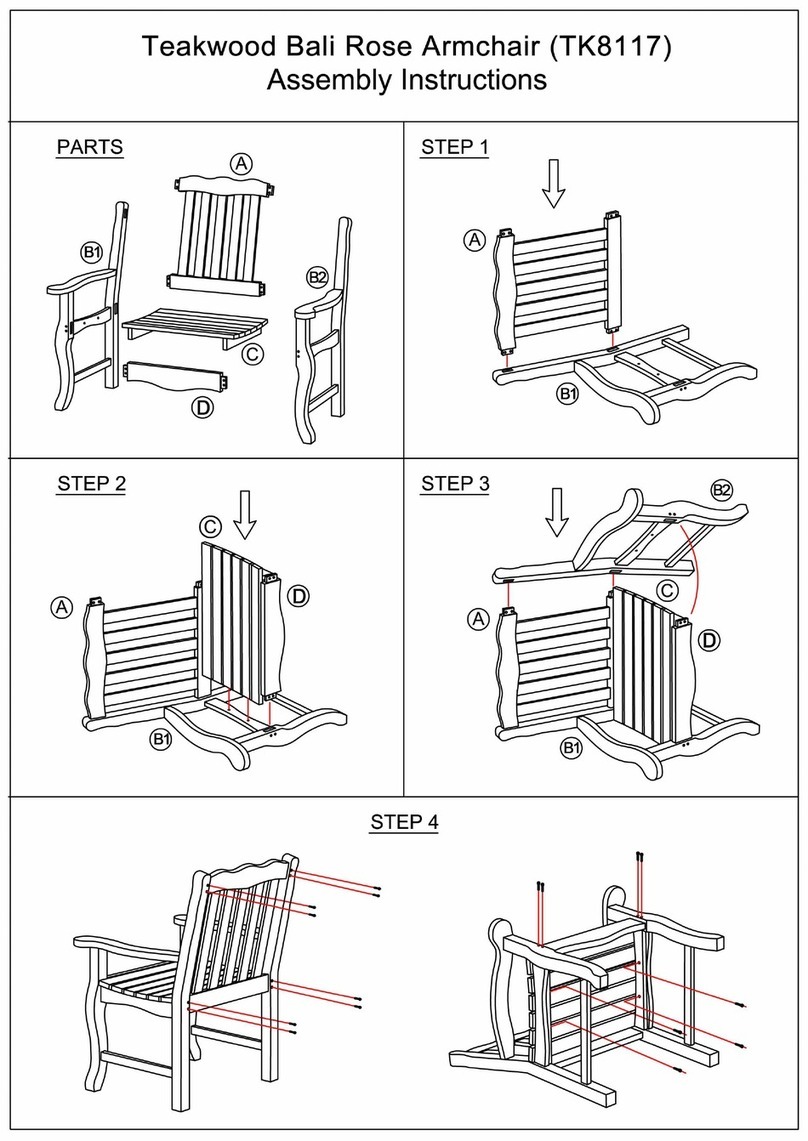

Bali Rose TK8117 User manual

Bali

Bali Rose TK8117 User manual

Bali AutoView User manual

Bali

Bali AutoView User manual

Bali Vertical Cellular Shade Instruction sheet

Bali

Bali Vertical Cellular Shade Instruction sheet

Bali Cellular Arch Shade Instruction sheet

Bali

Bali Cellular Arch Shade Instruction sheet

Popular Indoor Furnishing manuals by other brands

SCIEM 3BD-5847 Assembly instructions

SCIEM

SCIEM 3BD-5847 Assembly instructions

Country Living D71 M80756 owner's manual

Country Living

Country Living D71 M80756 owner's manual

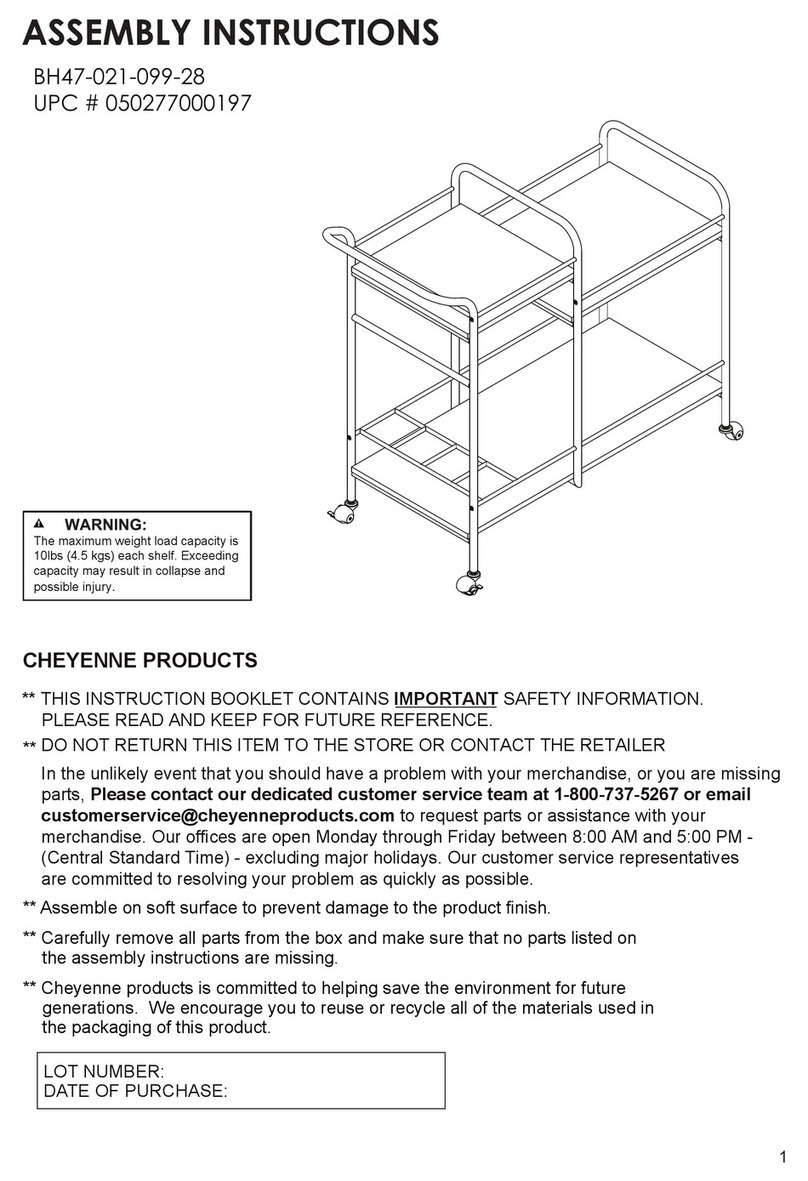

Cheyenne Products BH47-021-099-28 Assembly instructions

Cheyenne Products

Cheyenne Products BH47-021-099-28 Assembly instructions

Great Little Trading G2297 Assembly instructions

Great Little Trading

Great Little Trading G2297 Assembly instructions

Trinity ECOSTORAGE CTBFZ-0909 owner's manual

Trinity

Trinity ECOSTORAGE CTBFZ-0909 owner's manual

Displays2go WRADC Assembly instructions

Displays2go

Displays2go WRADC Assembly instructions

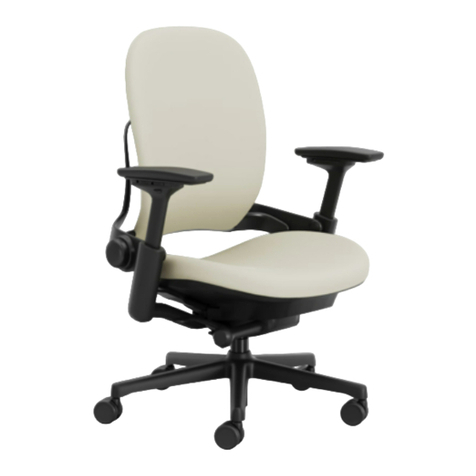

Steelcase 462 Leap Plus manual

Steelcase

Steelcase 462 Leap Plus manual

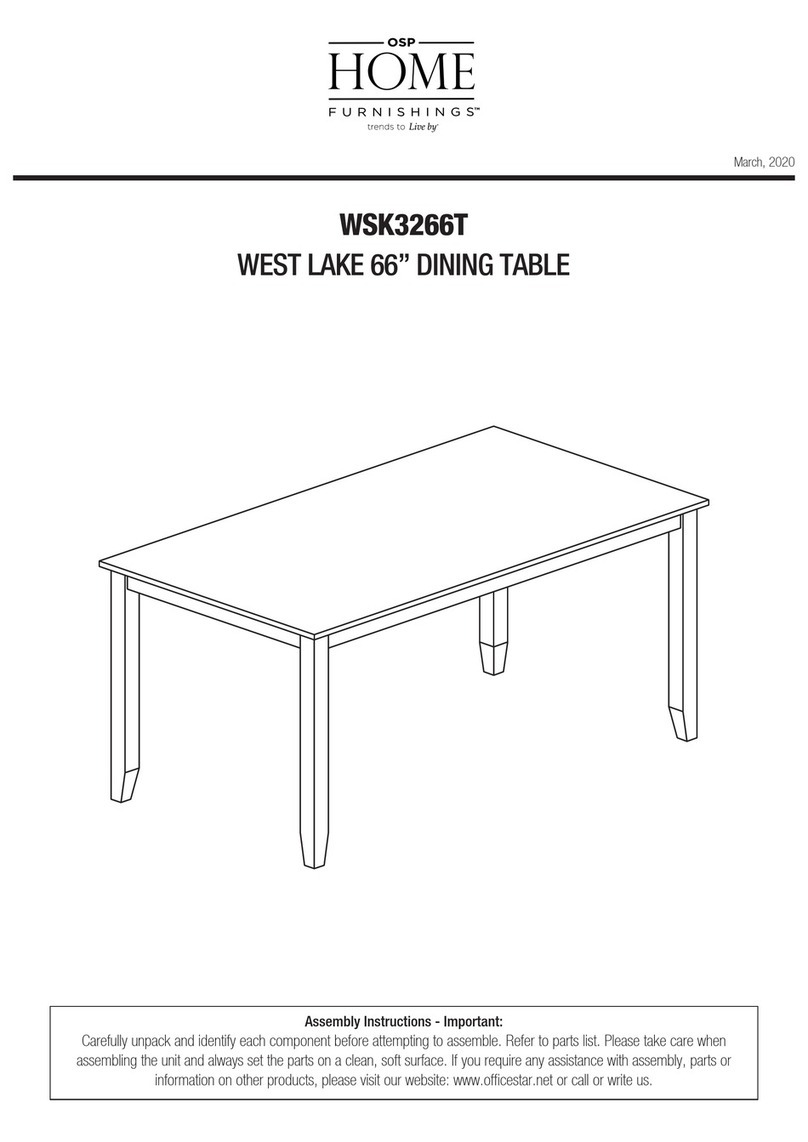

OSP Home Furnishings WEST LAKE WSK3266T Assembly instructions

OSP Home Furnishings

OSP Home Furnishings WEST LAKE WSK3266T Assembly instructions

TUHOME Furniture LET31 Assembly instructions

TUHOME Furniture

TUHOME Furniture LET31 Assembly instructions

Black Stone 6021 owner's manual

Black Stone

Black Stone 6021 owner's manual

American Standard ClearTap 4665.000 Specification sheet

American Standard

American Standard ClearTap 4665.000 Specification sheet

Teknik Essentials L-Shaped Desk 5425092 manual

Teknik

Teknik Essentials L-Shaped Desk 5425092 manual

STRUCTUBE ANJOU Assembly instructions

STRUCTUBE

STRUCTUBE ANJOU Assembly instructions

Home Decorators Collection MB-044 Use and care guide

Home Decorators Collection

Home Decorators Collection MB-044 Use and care guide

East West Furniture VL-ET Assembly instructions

East West Furniture

East West Furniture VL-ET Assembly instructions

John Lewis New Calia 836 23002 manual

John Lewis

John Lewis New Calia 836 23002 manual

Office Star Products AVE-SIX YIELD YLD5372 Assembly instructions

Office Star Products

Office Star Products AVE-SIX YIELD YLD5372 Assembly instructions

VersaTables Edison Assembly instructions

VersaTables

VersaTables Edison Assembly instructions

manuals.online logo
manuals.online logoBrands
  • About & Mission
  • Contact us
  • Privacy Policy
  • Terms and Conditions

Copyright 2025 Manuals.Online. All Rights Reserved.
