Balluff BTL BNC Series User manual

BTL BNC_ 00- _ _ _ _ -C15A _ _ _0-000S35
BTL ZNC_ 00- _ _ _ _ -C15A _ _ _0-000S35
deutsch Montageanleitung
english Installation Guide
français Notice de montage
italiano Istruzioni di montaggio
español Instrucciones de montaje
português Instruções de montagem
中文 安装说明
독일어 조립 지침
日本語 取付説明書
русский Руководство по монтажу

1deutsch
BTL B/ZNC_00-____-C15A___0-000S35

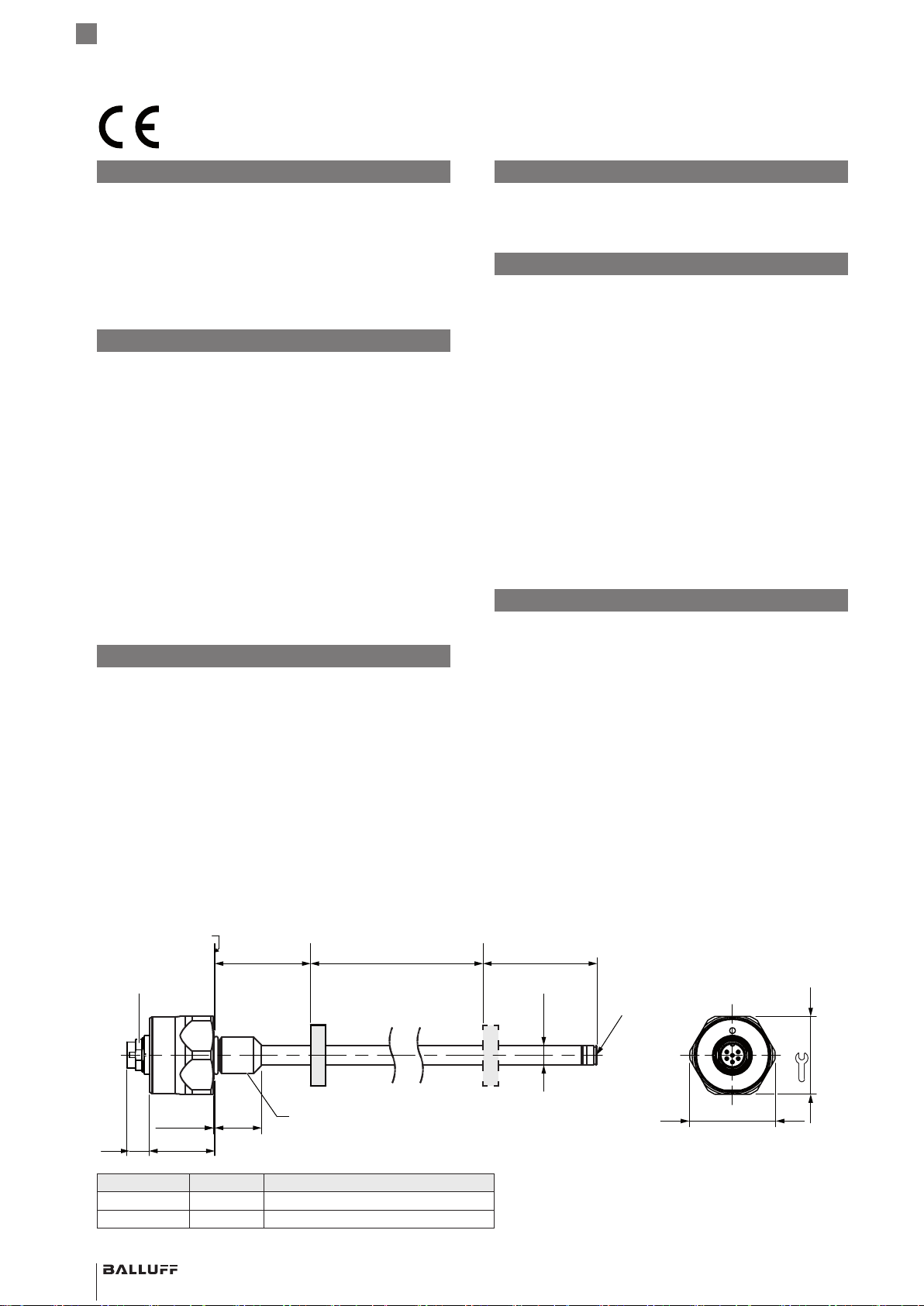

Magnetostriktives Positionsmesssystem – Bauform Stab
Ø 10.2
25 0.5 Ø 25
34
60X
41
Ø 45
12
M16
Mit dem CE-Zeichen bestätigen wir,
dassunsere Produkte den Anforderungen
deraktuellen EU-Richtlinie entsprechen.
Gewindegröße:
BTLB…: M18×1.5
BTLZ…: 3/4"-16UNF
Positionsgeber2)
Messlänge
Nullpunkt Endpunkt
Anlagefläche
Stabende
Typ X Stabende
BTL _NCA… 30 −1mm mit Gewinde M4/4.5 tief
BTL _NCE… 2" −0.04" mit Gewinde M4/4.5 tief
1) Nicht nutzbarer Bereich
2) Nicht im Lieferumfang enthalten
1)1)
S35
Zu dieser Anleitung
Diese Anleitung stellt alle benötigten Informationen bereit
für den Einbau und Anschluss des magnetostriktiven
Positionsmesssystems BTL mit analoger Strom- und
Spannungsschnittstelle.
Sie gilt für folgende Typen:
– BTL BNC_00-____-C15A___0-000S35
– BTL ZNC_00-____-C15A___0-000S35
Bestimmungsgemäße Verwendung
Das magnetostriktive Positionsmesssystem BTL bildet
zusammen mit einer Maschinensteuerung (z.B. SPS) ein
Wegmesssystem. Es wird zu seiner Verwendung in eine
Maschine oder Anlage eingebaut und ist für den Einsatz im
Industriebereich vorgesehen.
Die einwandfreie Funktion gemäß den Angaben in den
technischen Daten wird nur dann zugesichert, wenn das
Produkt ausschließlich wie in der Betriebsanleitung und
den mitgeltenden Dokumenten beschrieben sowie unter
Einhaltung der technischen Spezifikationen und Anforde-
rungen und nur mit geeignetem Original Balluff Zubehör
verwendet wird.
Andernfalls liegt eine nichtbestimmungsgemäße Verwen-
dung vor. Diese ist nicht zulässig und führt zum Verlust von
Gewährleistungs- und Haftungsansprüchen gegenüber
dem Hersteller.
Vernünftigerweise vorhersehbare Fehlanwendung
Das Produkt ist für folgende Anwendungen und Bereiche
nicht bestimmt und darf dort nicht eingesetzt werden:
– in sicherheitsgerichteten Anwendungen, in denen die
Personensicherheit von der Gerätefunktion abhängt
– in explosionsgefährdeten Bereichen
– im Lebensmittelbereich
Mitgeltende Dokumente
Eine ausführliche Betriebsanleitung und weitere Informatio-
nen zu diesem Produkt finden Sie unter www.balluff.com
auf der Produktseite.
Sicherheitshinweise
Tätigkeiten wie Einbau, Anschluss und Inbetriebnahme
dürfen nur durch geschulte Fachkräfte erfolgen.
Eine geschulte Fachkraft ist, wer aufgrund seiner fachli-
chen Ausbildung, seiner Kenntnisse und Erfahrungen
sowie seiner Kenntnisse der einschlägigen Bestimmungen
die ihm übertragenen Arbeiten beurteilen, mögliche Gefah-
ren erkennen und geeignete Sicherheitsmaßnahmen treffen
kann.
Der Betreiber hat die Verantwortung, dass die örtlich
geltenden Sicherheitsvorschriften eingehalten werden.
Insbesondere muss der Betreiber Maßnahmen treffen,
dass bei einem Defekt des Produkts keine Gefahren für
Personen und Sachen entstehen können.
Das Produkt darf nicht geöffnet, umgebaut oder verändert
werden. Bei Defekten und nichtbehebbaren Störungen des
Produkts ist dieses außer Betrieb zu nehmen und gegen
unbefugte Benutzung zu sichern.
Abmessungen und Funktion
Zur Positionsbestimmung eines Anlagenbauteils wird ein
Positionsgeber mit dem Bauteil verbunden. Zusammen
werden sie entlang eines Wellenleiters bewegt, der sich
innerhalb des BTL befindet.

www.balluff.com 2deutsch
BTL B/ZNC_00-____-C15A___0-000S35
Magnetostriktives Positionsmesssystem – Bauform Stab

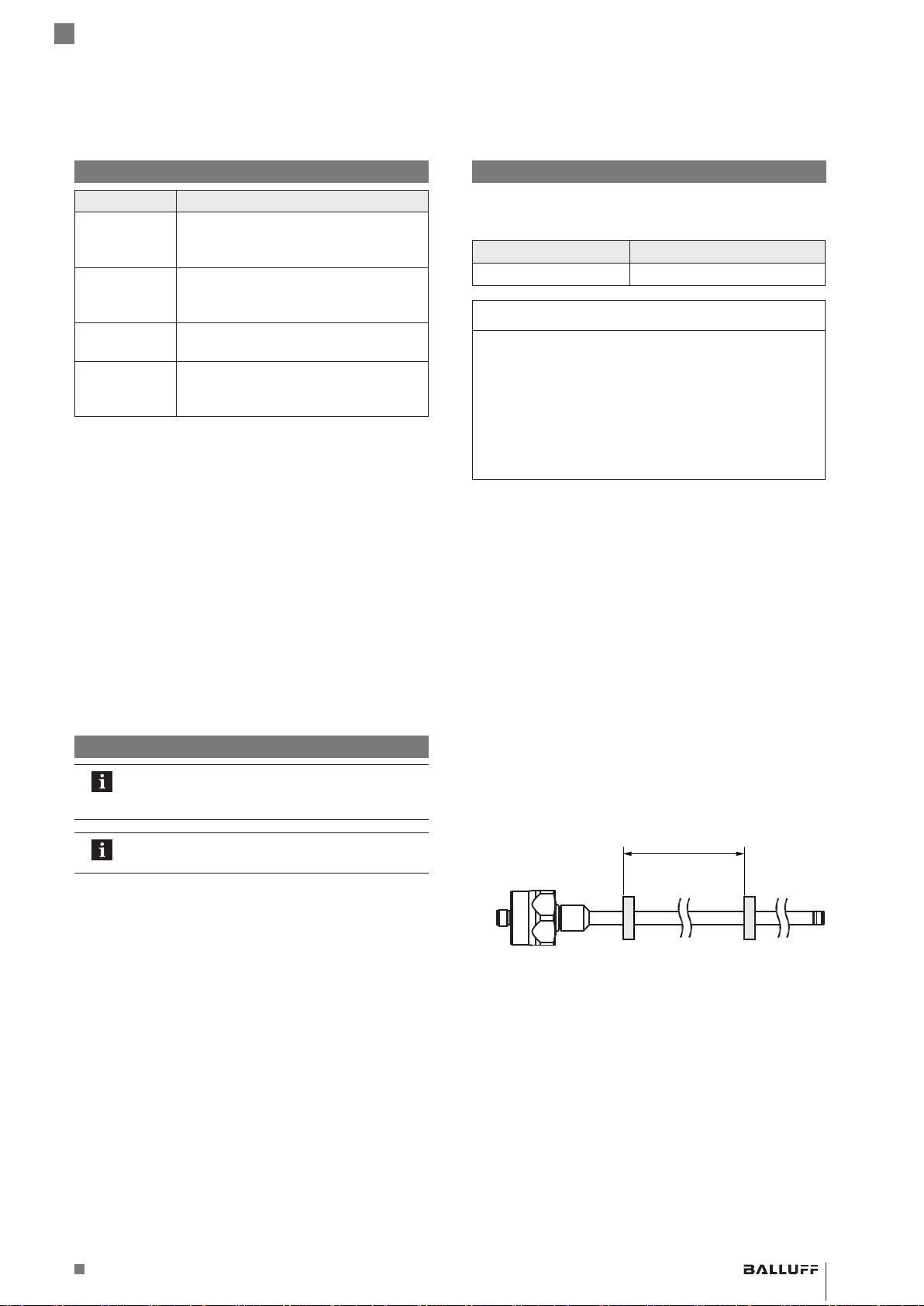

Einbau (Fortsetzung)
Beim Einbau in Hydraulikzylinder darf der Positionsgeber
nicht auf dem Stab schleifen. Minimaler Bohrungsdurch-
messer im Aufnahmekolben:
Stabdurchmesser Bohrungsdurchmesser D2
10,2mm mindestens 13mm
ACHTUNG
Funktionsbeeinträchtigung
Unsachgemäße Montage kann die Funktion des BTL
beeinträchtigen und zu erhöhtem Verschleiß führen.
►Darauf achten, dass die Anlagefläche des BTL voll-
ständig an der Aufnahmefläche anliegt.
►Die Bohrung perfekt abdichten (O-Ring/Flach-
dichtung).
Befestigung in einer Bohrung mit Innengewinde
(Einschraubloch)
1. Einschraubloch mit Gewinde (gegebenenfalls Ansen-
kung für den O-Ring) herstellen.
2. BTL mit dem Befestigungsgewinde in das Einschraub-
loch eindrehen (Drehmoment max.75Nm).
Befestigung in einer Durchgangsbohrung
Das BTL hat je nach Ausführung zur Befestigung ein
Gewinde M18×1.5 (nach ISO) oder 3/4"-16UNF (nach
SAE).
1. BTL durch die Bohrung führen.
2. Befestigungsmutter (Drehmoment max.75Nm) stab-
seitig auf das Befestigungsgewinde schrauben.

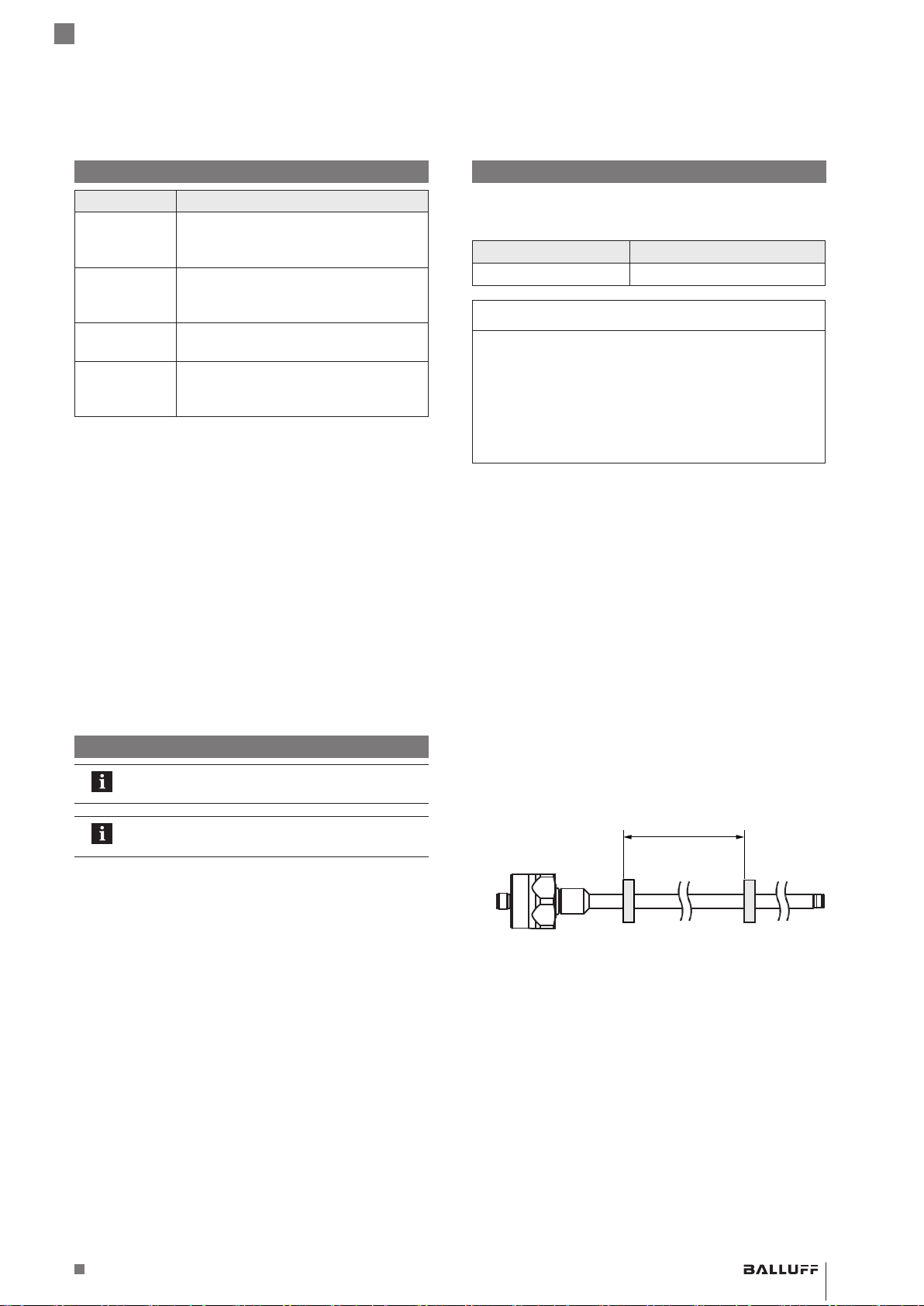

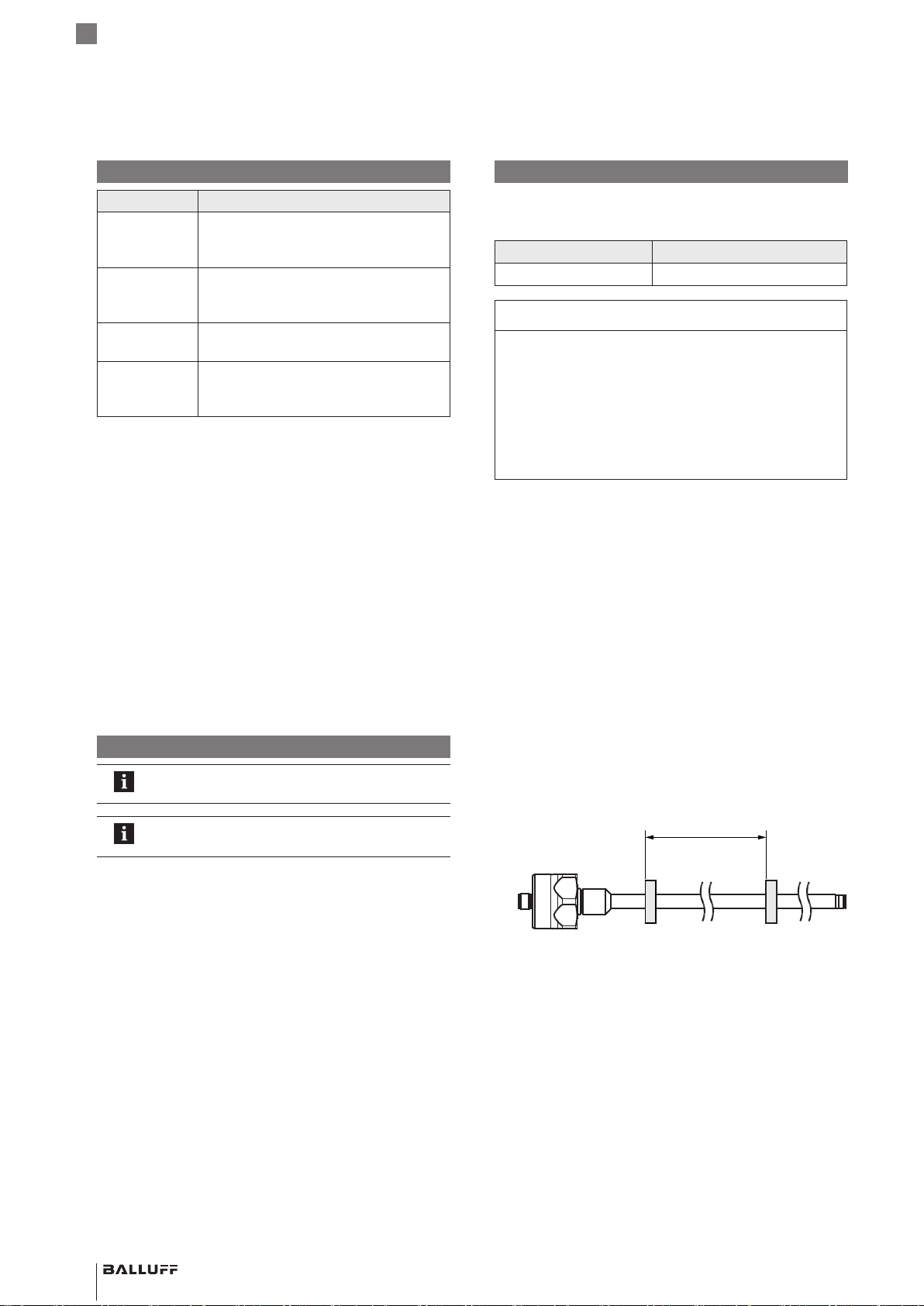

Weitere Schritte
►Positionsgeber (Zubehör) einbauen.
Bei Verwendung mehrerer Positionsgeber muss zwi-
schen diesen ein Mindestabstand von 65mm eingehal-
ten werden.
≥ 65
►Ab 500mm Messlänge: Den Stab abstützen und
gegebenenfalls am Ende anschrauben.
Anzeigeelemente
Signal Bedeutung
Grün Normalfunktion
Positionsgeber ist innerhalb des Mess-
bereichs.
Gelb blinkend
3Hz
Warnung
Positionsgeber ist außerhalb des Mess-
bereichs.
Rot blinkend
1Hz
Messfehler
Kein Positionsgeber
Rot blinkend
3Hz
Ausgangsfehler1)
Kurzschluss am Spannungsausgang
oder Unterbrechung am Stromausgang.
1) Wird bei Varianten mit 2Stromausgängen nur angezeigt, wenn der
Fehler an beiden Ausgängen gleichzeitig anliegt.
Bei 1Positionsgeber und 2Ausgängen ist die Priorität der
LED-Anzeige wie folgt (höchste bis niedrigste Priorität):
– Ausgangsfehler
– Messfehler
– Warnung
– Normalfunktion
Bei FMM (Flexible Magnet Mode) mit 1Positionsgeber
bezieht sich die LED-Anzeige auf Ausgang1 (Ausgang2
gibt dauerhaft den Fehlerwert aus).
Bei FMM (Flexible Magnet Mode) mit 2Positionsgebern
zeigt die LED-Anzeige den Zustand mit der höchsten
Priorität beider Ausgänge an.
Mehr als 2Positionsgeber werden ignoriert.
Einbau
Beispiele und weiterführende Informationen zum
Einbau siehe Betriebsanleitung.
Passende Muttern für das Befestigungsgewinde
sind als Zubehör erhältlich..
Für die Aufnahme des BTL und des Positionsgebers
empfehlen wir nichtmagnetisierbares Material.
Bei Verwendung von magnetisierbarem Material muss das
BTL durch geeignete Maßnahmen vor magnetischen
Störungen geschützt werden (z. B. Distanzring aus nicht-
magnetisierbarem Material, ausreichend Abstand zu
starken externen Magnetfeldern).

3deutsch
BTL B/ZNC_00-____-C15A___0-000S35
Magnetostriktives Positionsmesssystem – Bauform Stab
954925_AA ∙ DE ∙ E22; Änderungen vorbehalten.

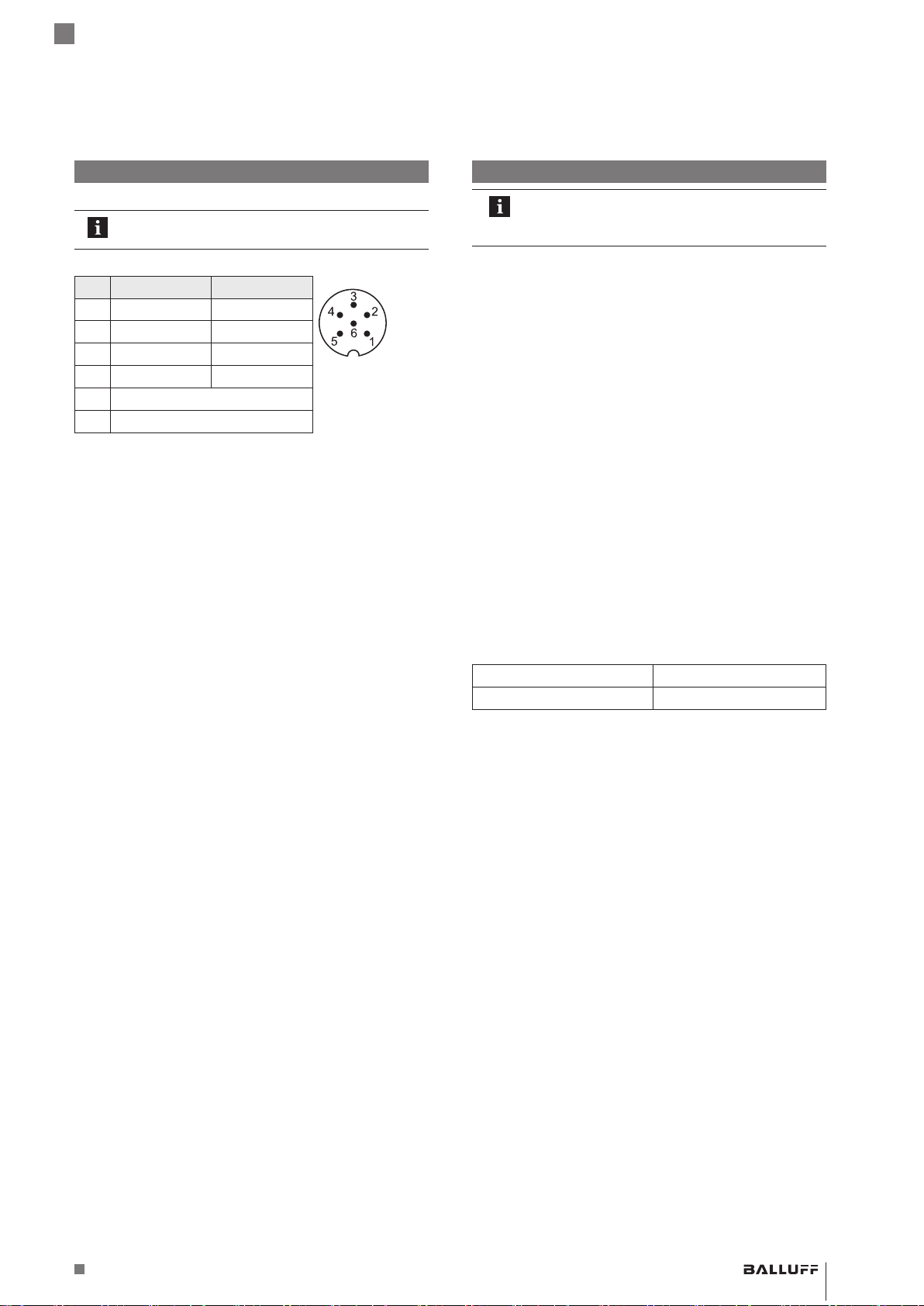

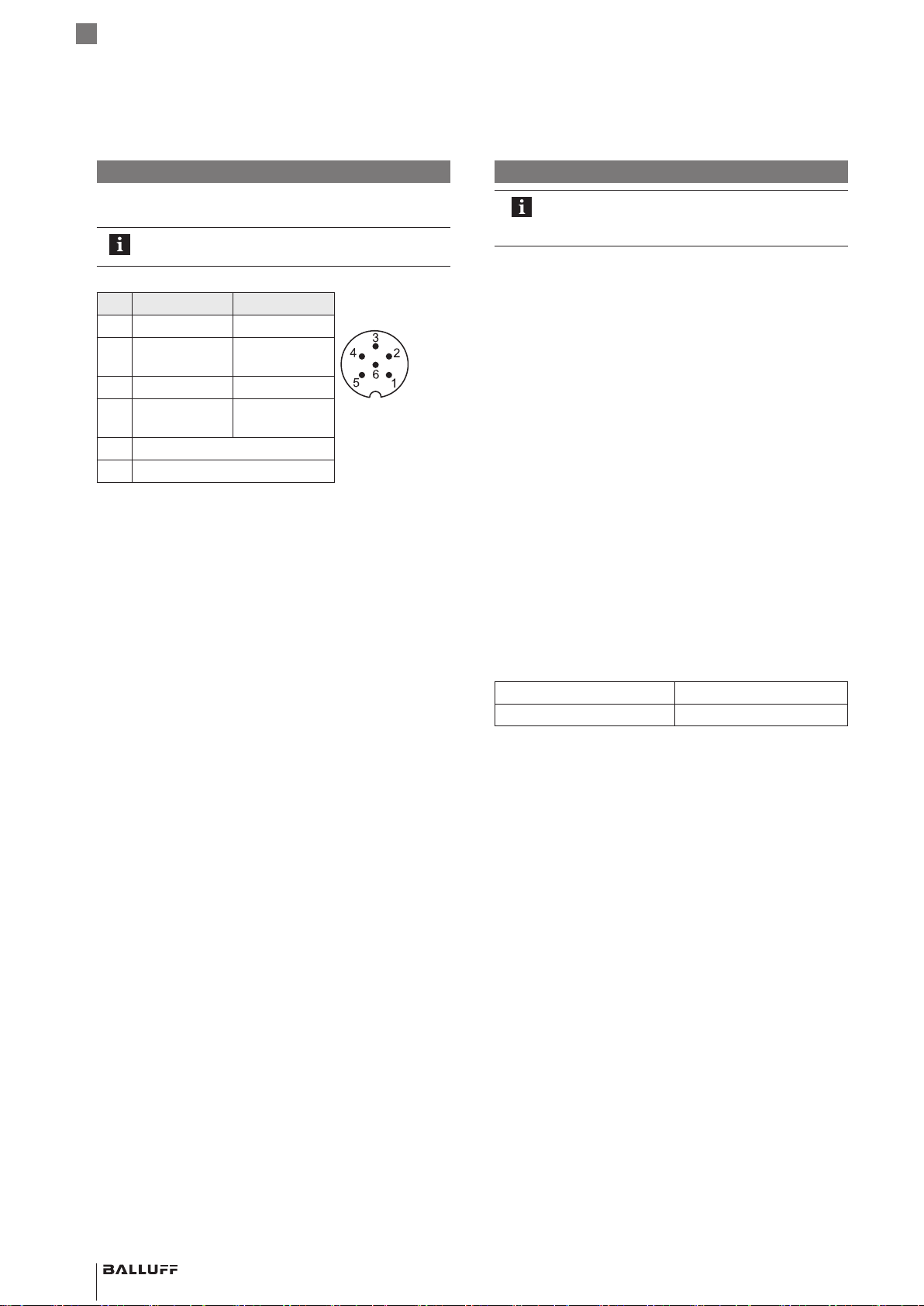

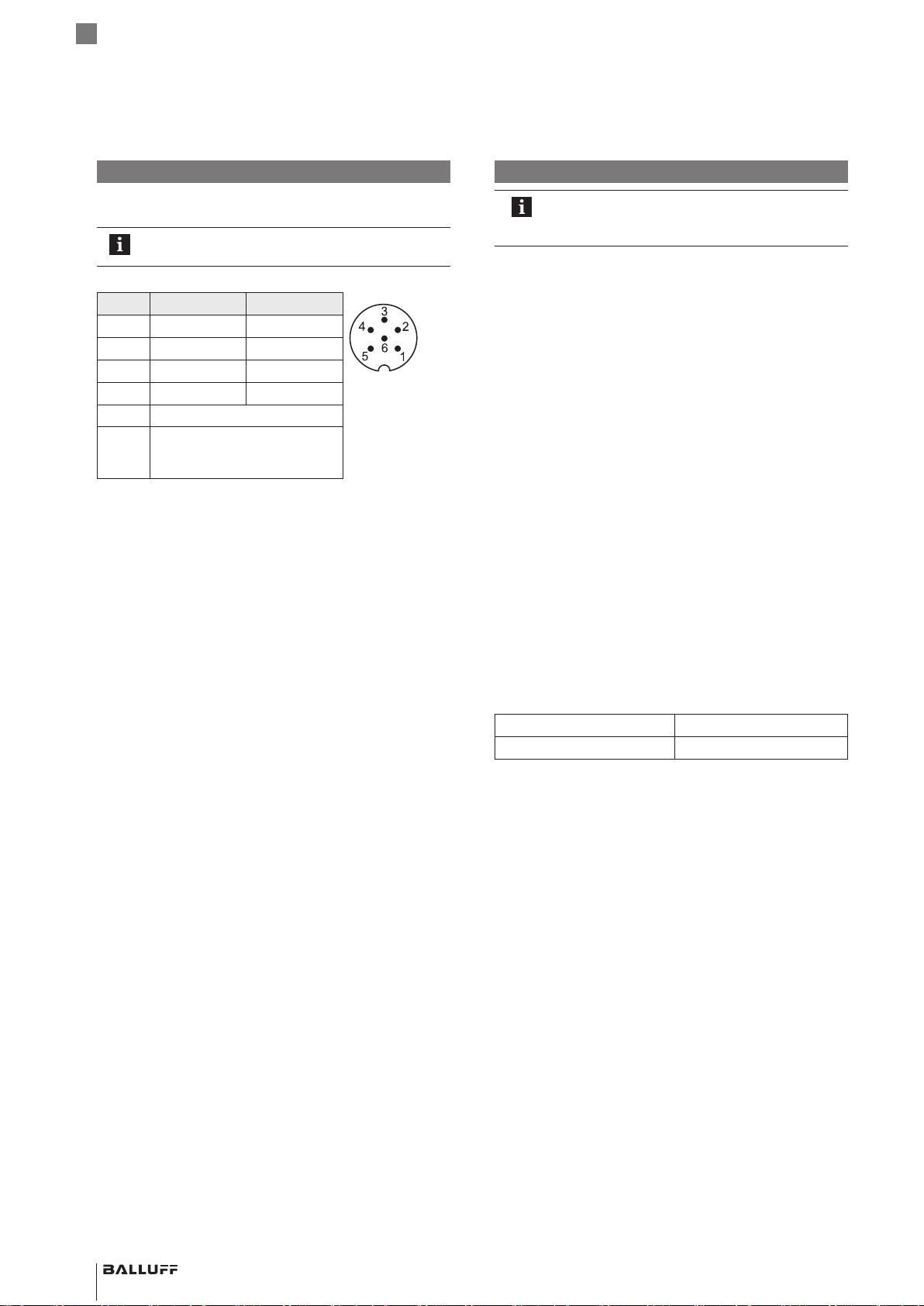

Elektrischer Anschluss
Der elektrische Anschluss ist über eine Steckverbindung
ausgeführt.
Beachten Sie die Informationen zu Schirmung
und Kabelverlegung.
Pin C15AA/A1… C15AE/A5…
PinbelegungS35
(Draufsicht auf
Stecker am BTL)
1 Ausgang1 Ausgang
2 0V
(Ausgang1)
0V
3 Ausgang2 nicht belegt1)
4 0V
(Ausgang2)
nicht belegt1)
5 10…30V
6 GND2)
1) Nicht belegte Adern können steuerungsseitig mit GND verbunden
werden, aber nicht mit dem Schirm.
2) Bezugspotenzial für Versorgungsspannung und EMV-GND
Schirmung und Kabelverlegung
Definierte Erdung!
BTL und Schaltschrank müssen auf dem glei-
chen Erdungspotenzial liegen.
Schirmung
Zur Gewährleistung der elektromagnetischen Verträglich-
keit (EMV) folgende Hinweise beachten:
– BTL und Steuerung mit einem geschirmten Kabel
verbinden.
Schirmung: Geflecht aus Kupfer-Einzeldrähten, Bede-
ckung mindestens85%.
– Schirm im Steckverbinder mit dem Steckergehäuse
flächig verbinden.
Magnetfelder
Das Positionsmessystem ist ein magnetostriktives System.
Auf ausreichenden Abstand des BTL und des Aufnahme-
zylinders zu starken externen Magnetfeldern achten.
Kabelverlegung
Alle Kabel zwischen BTL, Steuerung und Stromversorgung
zugentlastet verlegen. Um elektromagnetische Einstreuun-
gen zu vermeiden, auf ausreichenden Abstand zu stark-
stromführenden Kabeln und Kabeln mit hochfrequenten
Spannungssignalen (z.B. von Frequenzumrichtern) achten.
Kabellänge
BTL …-C15AA/A1… max. 30 m1)
BTL …-C15AE/A5… max. 100 m1)
1) Voraussetzung: durch Aufbau, Schirmung und Verlegung keine Einwir-
kung fremder Störfelder.

www.balluff.com 1english
BTL B/ZNC_00-____-C15A___0-000S35

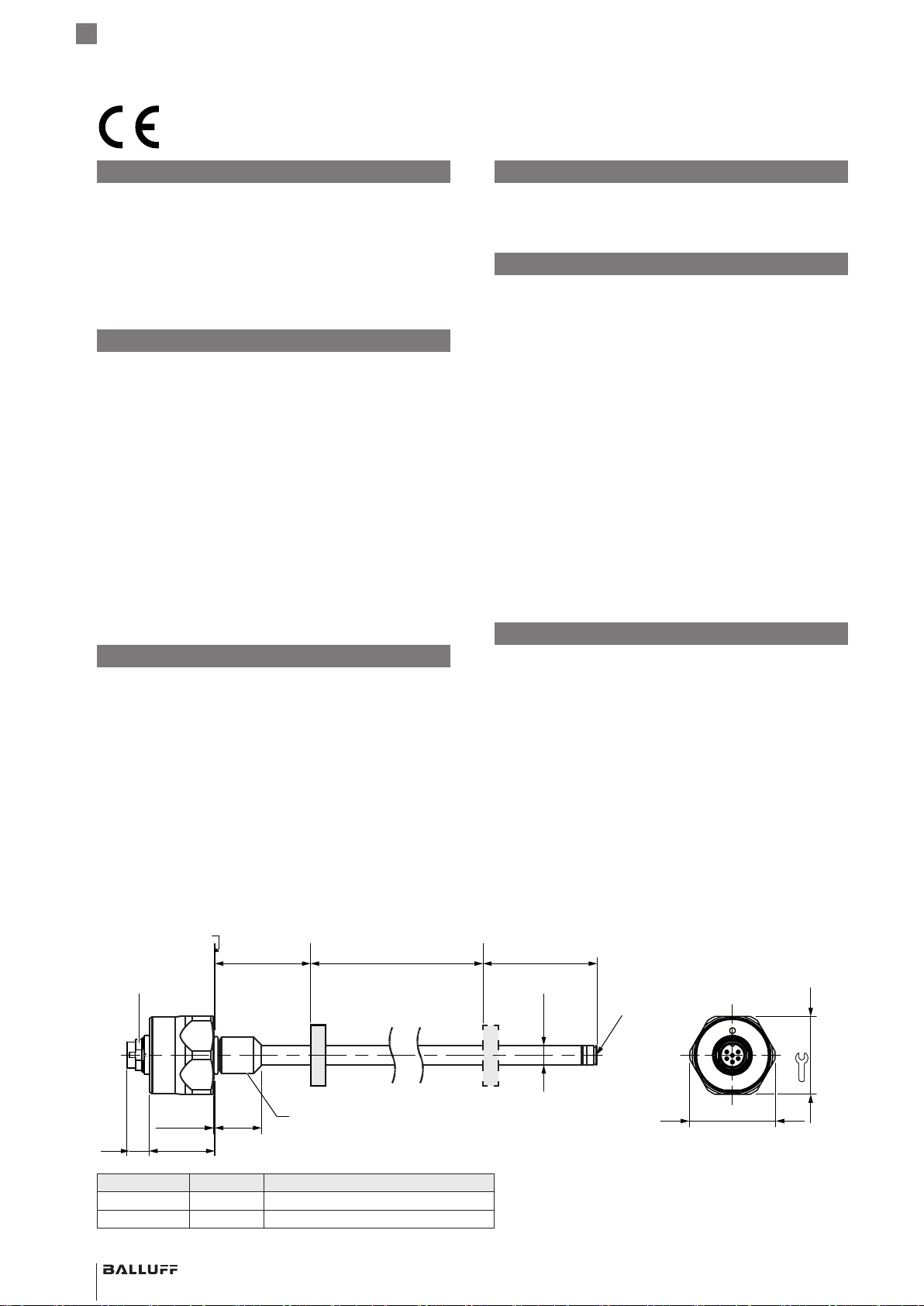

Magnetostrictive Linear Position Sensor – Rod Style
954925_AA ∙ DE ∙ E22; Änderungen vorbehalten.
The CE Mark verifies
that our products meetthe requirements
ofthecurrentEUDirective.
Ø 10.2
25 0.5 Ø 25
34
60X
41
Ø 45
12
M16
Thread size:
BTLB…: M18×1.5
BTLZ…: 3/4“-16UNF
Magnet2)
Measuring length
Null point End point
Mounting surface
Rod end
Type X Rod end
BTL _NCA… 30 −1mm with thread M4/4.5 deep
BTL _NCE… 2" −0.04" with thread M4/4.5 deep
1) Unusable area
2) Not included in scope of delivery
1)1)
S35
About this guide
This guide provides all the information required for the
installation and connection of the BTL magnetostrictive
linear position sensor with analog current and voltage
interface.
It applies to the following models:
– BTL BNC_00-____-C15A___0-000S35
– BTL ZNC_00-____-C15A___0-000S35
Intended use
The BTL magnetostrictive linear position sensor, together
with a machine controller (e.g. PLC), comprises a position
measuring system. It is intended to be installed into a
machine or system and used in the industrial sector.
Proper function according to the specifications in the
technical data is only assured when the product is used
solely as described in the user’s guide and the respective
documents as well as in compliance with the technical
specifications and requirements and only with suitable
original Balluff accessories.
Otherwise, there is deemed to be unintended use.
Unintended use is not permitted and will result in the loss
of warranty and liability claims against the manufacturer.
Reasonably foreseeable misuse
The product is not intended for the following applications
and areas and may not be used there:
– In safety-oriented applications in which personal safety
depends on the device function
– In explosive atmospheres
– In food applications
Other applicable documents
A comprehensive user’s guide and additional information
about this product can be found at www.balluff.com on
the product page.
Safety notes
Activities such as installation, connection and
commissioning may only be carried out by qualified
personnel.
Qualified personnel are persons whose technical
training, knowledge and experience as well as knowledge
of the relevant regulations allow them to assess the work
assigned to them, recognize possible hazards and take
appropriate safety measures.
The operator is responsible for ensuring that local safety
regulations are observed.
In particular, the operator must take steps to ensure that a
defect in the product will not result in hazards to persons
or equipment.
The product must not be opened, modified or changed. If
defects and unresolvable faults occur in the product, take
it out of service and secure against unauthorized use.
Dimensions and function
To determine the position of a plant component, a magnet
is connected to the component. Together they are moved
along a waveguide located inside the BTL.

2english
BTL B/ZNC_00-____-C15A___0-000S35
Magnetostrictive Linear Position Sensor – Rod Style
Installation (continued)
If installed in a hydraulic cylinder, the magnet should not
make contact with the rod. Minimum bore diameter in the
support piston:
Rod diameter Bore diameter D2
10.2mm At least 13mm
NOTICE
Interference in function
Improper installation can compromise the function of the
BTL and result in increased wear.
►Ensure that the contact surface of the BTL is in full
contact with the mounting surface.
►Seal the hole perfectly (O-ring/flat seal).
Mounting in a hole with internal thread (mounting
hole)
1. Make a mounting hole with thread (possibly with
countersink for the O-ring).
2. Screw the BTL with mounting thread into the mounting
hole (max. torque75Nm).
Mounting in a through-hole
Depending on the version, the BTL comes with a M18×1.5
thread (according to ISO) or 3/4"-16UNF (according to
SAE).
1. Guide the BTL through the hole.
2. Screw the mounting nut (max. torque75Nm) onto the
mounting thread on the rod side.
Further steps
►Install the magnet (accessory).
When using multiple magnets a minimum separation of
65 mm must be maintained between them.
≥ 65
►From measuring length of 500mm: Support the rod
and if necessary screw on at the end.
Display elements
Signal Meaning
Green Normal function
Magnet is within the measuring range.
Yellow flas-
hing, 3Hz
Warning
Magnet is outside the measuring range.
Red flashing,
1Hz
Measurement error
No magnet
Red flashing,
3Hz
Output error1)
Short-circuit at voltage output or
interruption on current output.
1) Is only displayed for versions with 2 current outputs if the error is
present at the same time at both outputs.
With 1magnet and 2 outputs the priority of the LED
display is as follows (highest to lowest priority):
– Output error
– Measurement error
– Warning
– Normal function
For FMM (Flexible Magnet Mode) with 1magnet the LED
display relates to output 1 (output 2 issues the error value
continuously).
For FMM (Flexible Magnet Mode) with 2magnets the LED
display shows the status with the highest priority of both
outputs.
More than 2 magnets are ignored.
Installation
For examples and further information on
installation, see the user’s guide.
Suitable nuts for the mounting thread are
available as accessories.
We recommend using non-magnetizable material to mount
the BTL and magnet.
If using magnetizable material, the BTL must be protected
against magnetic interference through suitable measures
(e.g. spacer ring made of non-magnetizable material, a
suitable distance from strong external magnetic fields).

www.balluff.com 3english
BTL B/ZNC_00-____-C15A___0-000S35
Magnetostrictive Linear Position Sensor – Rod Style
954925_AA ∙ EN ∙ E22; subject to modification.
Electrical Connection
The electrical connection is made using a connector.
Note the information on shielding and cable
routing.
Pin C15AA/A1… C15AE/A5…
Pin assignment
ofS35 (view
from above on
BTL)
1 Output1 Output
2 0V (output1) 0 V
3 Output2 Not assigned1)
4 0V (output2) Not assigned1)
5 10…30V
6 GND2)
1) Unassigned leads that are not used can be connected to the GND on
the controller side but not to the shield.
2) Reference potential for supply voltage and EMC-GND
Shielding and cable routing
Defined ground!
The BTL and the control cabinet must be at the
same ground potential.
Shielding
Observe the following instructions to ensure
electromagnetic compatibility (EMC):
– Connect BTL and controller using a shielded cable.
Shielding: Braided copper shield with minimum 85%
coverage.
– Shield is internally connected to connector housing.
Magnetic fields
The position measuring system is a magnetostrictive
system. Ensure that there is sufficient distance between
the BTL and the transducer/holding cylinder and strong,
external magnetic fields.
Cable routing
All cables between BTL, control and power supply must
be routed tension-free. In order to avoid electromagnetic
interference, ensure sufficient distance to cables carrying a
heavy current and cables with high-frequency voltage
signals (e.g. of frequency converters).
Cable length
BTL …-C15AA/A1… Max. 30 m1)
BTL …-C15AE/A5… Max. 100 m1)
1) Prerequisite: Construction, shielding and routing preclude the effect of
any external noise fields.

1français
BTL B/ZNC_00-____-C15A___0-000S35
Système de mesure de position magnétostrictif – forme à tige
Avec le symbole CE, nous certifions
quenosproduits répondent aux exigences
dela directive UE actuelle.
Ø 10.2
25 0.5 Ø 25
34
60X
41
Ø 45
12
M16
Dimension du filetage:
BTLB…: M18×1.5
BTLZ…: 3/4"-16UNF
Capteur de position2)
Longueur de mesure
Point zéro Fin de plage
Surface d’appui
Extrémité de la tige
Type X Extrémité de la tige
BTL _NCA… 30 −1mm Avec filetage M4/4,5 profond
BTL _NCE… 2" −0.04" Avec filetage M4/4,5 profond
1) Zone non exploitable
2) Non fourni
1)1)
S35
À propos de cette notice
Cette notice fournit toutes les informations nécessaires
pour le montage et le raccordement du système de
mesure de position magnétostrictif BTL avec interface de
courant et de tension analogique.
Elle est valable pour les types suivants:
– BTL BNC_00-____-C15A___0-000S35
– BTL ZNC_00-____-C15A___0-000S35
Utilisation conforme aux prescriptions
Couplé à une commande de machine (p. ex. API), le
système de mesure de position magnétostrictif BTL
constitue un système de mesure de déplacement. Il est
monté dans une machine ou une installation et est destiné
aux applications dans le domaine industriel.
Le fonctionnement parfait conformément aux indications
figurant dans les caractéristiques techniques n’est garanti
que si le produit est utilisé exclusivement comme décrit
dans la notice d’utilisation et les documents joints, ainsi
que dans le respect des spécifications et exigences
techniques et uniquement avec des accessoires d’origine
Balluff appropriés.
Dans le cas contraire, il s’agit d’une utilisation non
conforme. Celle-ci n’est pas autorisée et entraîne la perte
des droits de garantie et de responsabilité vis-à-vis du
fabricant.
Mauvaise utilisation raisonnablement prévisible
Le produit n’est pas conçu pour les applications et
domaines suivants et ne doit pas y être mis en œuvre:
– dans des applications orientées sécurité, dont la
sécurité des personnes dépend de la fonction de
l’appareil
– dans des zones explosibles
– dans le domaine alimentaire
Autres documents de référence
Vous trouverez une notice d’utilisation détaillée et des
informations supplémentaires sur ce produit sur le site
www.balluff.com, sur la page produit correspondante.
Consignes de sécurité
Les travaux tels que le montage, le raccordement et la
mise en service ne doivent être exécutés que par un
personnel qualifié.
Est considéré comme qualifié le personnel qui, par sa
formation technique, ses connaissances et son
expérience, ainsi que par ses connaissances des
dispositions spécifiques régissant son travail, peut
reconnaître les dangers potentiels et prendre les mesures
de sécurité adéquates.
Il est de la responsabilité de l’exploitant de veiller à ce
que les dispositions locales concernant la sécurité soient
respectées.
L’exploitant doit en particulier prendre les mesures
nécessaires pour éviter tout danger pour les personnes et
le matériel en cas de dysfonctionnement du produit.
Le produit ne doit pas être ouvert, ni transformé ni modifié.
En cas de dysfonctionnement et de pannes du produit,
celui-ci doit être mis hors service et protégé contre toute
utilisation non autorisée.
Dimensions et fonction
Pour la détermination de la position d’un composant de
l’installation, un capteur de position est relié au compo-
sant. Ils sont déplacés conjointement le long d’un guide
d’ondes qui se trouve à l’intérieur du BTL.

www.balluff.com 2français
BTL B/ZNC_00-____-C15A___0-000S35
Système de mesure de position magnétostrictif – forme à tige
Montage (suite)
En cas de montage dans un vérin hydraulique, le capteur
de position ne doit pas frotter contre la tige. Diamètre de
perçage minimal dans le piston de réception:
Diamètre de tige Diamètre de perçage D2
10,2mm minimum 13mm
ATTENTION
Limitations de fonctionnement
Un montage incorrect peut limiter le fonctionnement du
système BTL et entraîner une usure prématurée.
►Veiller à ce que la surface d’appui du BTL repose
entièrement sur la surface de réception.
►Réaliser l’étanchéité parfaite du perçage (joint torique
/ joint plat).
Fixation dans un perçage avec taraudage (trou de
vissage)
1. Préparer le trou de vissage avec filetage (lamage pour
joint torique, le cas échéant).
2. Visser le système BTL avec le filetage de fixation dans
le trou de vissage (couple de serrage max.75Nm).
Fixation dans un perçage traversant
Pour sa fixation, selon la version, le système BTL est
pourvu d’un filetage M18×1,5 (selon ISO) ou 3/4"-16UNF
(selon SAE).
1. Acheminer le BTL à travers le perçage.
2. Visser l’écrou de fixation (couple de serrage
max.75Nm) côté tige sur le filetage de fixation.
Autres étapes
►Monter le capteur de position (accessoire).
En cas d’utilisation de plusieurs capteurs de position, il
convient de respecter une distance minimale de
65mm entre ces capteurs.
≥ 65
►À partir d’une longueur de mesure de 500mm:
soutenir la tige et la visser à l’extrémité si nécessaire.
Éléments d’affichage
Signal Signification
Vert Fonctionnement normal
Le capteur de position est à l’intérieur
de la plage de mesure.
Jaune cligno-
tant 3Hz
Avertissement
Le capteur de position est à l’extérieur
de la plage de mesure.
Rouge cligno-
tant 1Hz
Erreur de mesure
Pas de capteur de position
Rouge cligno-
tant 3Hz
Erreur de sortie1)
Court-circuit à la sortie tension ou
interruption à la sortie courant.
1) N’est affichée pour les variantes avec 2 sorties courant que si l’erreur
est présente sur les deux sorties en même temps.
Avec 1 capteur de position et 2 sorties, la priorité de
l’affichage LED est la suivante (de la priorité la plus élevée
à la priorité la plus basse):
– Erreur de sortie
– Erreur de mesure
– Avertissement
– Fonctionnement normal
Dans le cas du mode FMM (Flexible Magnet Mode) avec 1
capteur de position, l’affichage LED se réfère à la sortie 1
(la sortie 2 émet en permanence la valeur d’erreur).
Dans le cas du mode FMM (Flexible Magnet Mode) avec 2
capteurs de position, l’affichage LED indique l’état avec la
priorité la plus élevée des deux sorties.
Plus de 2 capteurs de position sont ignorés.
Montage
Exemples et informations complémentaires
concernant le montage, voir notice d’utilisation.
L’écrou adapté au filetage de fixation est
disponible comme accessoire.
Pour la fixation du système BTL et du capteur de position,
nous recommandons l’utilisation d’un matériau non mag-
nétisable.
Lors de l’utilisation d’un matériau magnétisable, le système
BTL doit être protégé contre les perturbations
magnétiques au moyen de mesures appropriées (p. ex.:
bague d’écartement en matériau non magnétisable,
éloignement suffisant de champs magnétiques externes de
forte intensité).

3français
BTL B/ZNC_00-____-C15A___0-000S35
Système de mesure de position magnétostrictif – forme à tige
954925_AA ∙ FR ∙ E22; Sous réserve de modifications.
Raccordement électrique
Le raccordement électrique s’effectue au moyen d’un
connecteur.
Observer les informations concernant le blindage
et la pose des câbles.
Broche C15AA/A1… C15AE/A5…
Affectation des
brochesS35
(vue de dessus
sur le
connecteur du
BTL)
1 Sortie1 Sortie
2 0V (sortie1) 0 V
3 Sortie2 libre1)
4 0V (sortie2) libre1)
5 10…30V
6 GND2)
1) Les conducteurs libres peuvent être reliés côté commande avec GND,
mais pas avec le blindage.
2) Potentiel de référence pour tension d’alimentation et GND CEM
Blindage et pose des câbles
Mise à la terre définie!
Le BTL et l’armoire électrique doivent être reliés
au même potentiel de mise à la terre.
Blindage
Afin de garantir la compatibilité électromagnétique (CEM),
les consignes suivantes doivent être respectées:
– Relier le BTL et l’automate avec un câble blindé.
Blindage: tresse de fils de cuivre, couverture minimum
85%.
– Relier à plat le blindage du connecteur au boîtier de
connecteur.
Champs magnétiques
Le système de mesure de position est un système
magnétostrictif. Veiller à ce que le BTL et le vérin de
réception se trouvent à une distance suffisante de champs
magnétiques externes de forte intensité.
Pose des câbles
Poser tous les câbles entre le BTL, la commande et
l’alimentation électrique de manière à éviter les tractions.
Pour éviter les interférences électromagnétiques, veiller à
ce que les câbles conducteurs de courant fort et les
câbles avec des signaux de tension à haute fréquence (p.
ex. des convertisseurs de fréquence) soient suffisamment
éloignés.
Longueur de câble
BTL …-C15AA/A1… max. 30 m1)
BTL …-C15AE/A5… max. 100 m1)
1) Condition préalable: la structure, le blindage et le câblage excluent toute
influence de champs perturbateurs externes.

www.balluff.com 1italiano
BTL B/ZNC_00-____-C15A___0-000S35
Sensore di posizionamento lineare magnetostrittivo – versione a barra
954925_AA ∙ FR ∙ E22; Sous réserve de modifications.
Il marchio CE è la conferma che
i nostri prodotti sono conformi
ai requisiti dell’attualeDirettiva UE.
Ø 10.2
25 0.5 Ø 25
34
60X
41
Ø 45
12
M16
Dimensione filettatura:
BTLB…: M18×1.5
BTLZ…: 3/4"-16UNF
Datore di posizione2)
Lunghezza di misurazione
Punto zero Punto finale
Superficie di
appoggio
Fine barra
Tipo X Fine barra
BTL _NCA… 30 −1mm con filettatura M4/4.5 prof.
BTL _NCE… 2" −0.04" con filettatura M4/4.5 prof.
1) Campo non utilizzabile
2) Non compreso nella fornitura
1)1)
S35
Informazioni sulle presenti istruzioni
Le presenti istruzioni forniscono tutte le informazioni
necessarie per le operazioni di montaggio e collegamento
del sensore di posizionamento lineare magnetostrittivo BTL
con interfaccia di corrente e tensione analogica.
Vale per i seguenti tipi:
– BTL BNC_00-____-C15A___0-000S35
– BTL ZNC_00-____-C15A___0-000S35
Uso conforme
Il sensore di posizionamento lineare magnetostrittivo BTL
costituisce insieme a un comando macchina (ad es. PLC)
un sistema di misura della corsa. Per poter essere utiliz-
zato, deve essere montato su una macchina o su un
impianto ed è destinato all’impiego in ambiente industriale.
Il corretto funzionamento secondo quanto riportato nei dati
tecnici è garantito solo se il prodotto viene utilizzato
esclusivamente come descritto nel manuale d’uso e negli
altri documenti applicabili e nel rispetto delle specifiche e
dei requisiti tecnici e solo con idonei accessori originali
Balluff.
In caso contrario si tratta di uso improprio. Questo non è
consentito e determina la decadenza di qualsiasi garanzia
o responsabilità da parte della casa produttrice.
Utilizzo improprio ragionevolmente prevedibile
Il prodotto non è concepito per i seguenti impieghi ed
ambiti, per i quali non andrà utilizzato:
– in applicazioni di sicurezza in cui la sicurezza delle
persone dipenda dal funzionamento dell’apparecchio
– in aree a rischio di esplosione
– in ambito alimentare
Documenti di riferimento
Un esauriente manuale d’uso ed ulteriori informazioni sul
presente prodotto sono disponibili all’indirizzo
www.balluff.com, pagina Prodotti.
Avvertenze di sicurezza
Attività quali montaggio, collegamento e messa in
funzione andranno svolte esclusivamente da personale
specializzato e addestrato.
Per personale specializzato e addestrato si intendono
persone che, grazie alla propria formazione specialistica,
alle proprie conoscenze ed esperienze e alla propria
conoscenza delle disposizioni in materia, sono in grado di
giudicare i lavori a loro affidati, di riconoscere eventuali
pericoli e di adottare misure di sicurezza adeguate.
Il gestore ha la responsabilità di far rispettare le norme di
sicurezza vigenti localmente.
In particolare, il gestore deve adottare provvedimenti tali da
poter escludere qualsiasi rischio per persone e cose in
caso di difetti del prodotto.
Il prodotto non andrà aperto, né trasformato o modificato.
In caso di difetti e guasti non eliminabili del prodotto, esso
andrà disattivato e protetto da eventuali utilizzi non
autorizzati.
Dimensioni e funzione
Per determinare la posizione di un componente
dell’impianto, viene collegato un datore di posizione al
componente. Insieme vengono azionati lungo una guida
d’onda presente all’interno del BTL.

2italiano
BTL B/ZNC_00-____-C15A___0-000S35
Sensore di posizionamento lineare magnetostrittivo – versione a barra
Montaggio (seguito)
Durante il montaggio nel cilindro idraulico il datore di
posizione non deve sfregare contro la barra. Diametro
minimo del foro nel pistone di alloggiamento:
Diametro barra Diametro del foro D2
10,2 mm almeno 13mm
ATTENZIONE
Anomalie funzionali
Il montaggio non corretto può ostacolare il
funzionamento del BTL e provocare una maggiore usura.
►Prestare attenzione che la superficie di appoggio
del BTL poggi completamente sulla superficie di
alloggiamento.
►Sigillare perfettamente il foro (O-ring/guarnizione
piatta).
Fissaggio in un foro con filettatura interna (foro a
vite)
1. Creare il foro di avvitamento con filettatura
(all’occorrenza, svasatura per l’O-ring).
2. Avvitare il BTL con la filettatura di fissaggio nel foro di
avvitamento (coppiamax.75Nm).
Fissaggio in un foro passante
Per il fissaggio, in base alla versione, il BTL dispone di una
filettatura M18×1.5 (secondo ISO), oppure 3/4"-16UNF
(secondo SAE).
1. Far passare il BTL attraverso il foro.
2. Avvitare il dado di fissaggio (coppia max.75Nm) lato
barra sulla filettatura di fissaggio.
Ulteriori operazioni
►Montare il datore di posizione (accessorio).
Qualora si impieghino più trasduttori di posizione,
occorrerà attenersi ad una distanza minima di 65 mm
fra gli stessi.
≥ 65
►Con lunghezza di misurazione a partire da 500mm:
supportare la barra e, all’occorrenza, avvitarla
all’estremità.
Elementi di visualizzazione
Segnale Significato
Verde Funzionamento normale
Il datore di posizione è all’interno del
campo di misura.
Luce gialla
lampeggiante
a 3Hz
Avvertenza
Il datore di posizione è al di fuori del
campo di misura.
Luce rossa
lampeggiante
a 1Hz
Errore di misura
Nessun datore di posizione
Luce rossa
lampeggiante
a 3Hz
Errore sull’uscita1)
Cortocircuito sull’uscita di tensione o
circuito aperto sull’uscita di corrente.
1) Appare solo nelle varianti con 2uscite di corrente, se l’errore è
presente contemporaneamente su entrambe le uscite.
Con 1datore di posizione e 2uscite, la priorità
dell’indicatore LED è la seguente (dalla priorità più alta alla
più bassa):
– Errore sull’uscita
– Errore di misura
– Avvertenza
– Funzionamento normale
Con FMM (Flexible Magnet Mode) con 1datore di
posizione, l’indicatore LED si riferisce all’uscita1 (l’uscita2
emette continuamente il valore d’errore).
Con FMM (Flexible Magnet Mode) con 2datori di
posizione, l’indicatore LED mostra lo stato con la priorità
più alta di entrambe le uscite.
Più di 2datori di posizione vengono ignorati.
Montaggio
Per gli esempi e le informazioni dettagliate
relative al montaggio, vedere il manuale d’uso.
Dadi adatti per la filettatura di fissaggio sono
disponibili come accessori.
Per l’alloggiamento del BTL e del datore di posizione si
consiglia un materiale non magnetizzabile.
Qualora venga impiegato materiale magnetizzabile è
necessario proteggere il BTL dai disturbi magnetici con
misure adeguate (ad es. anello distanziatore in materiale
non magnetizzabile, distanza adeguata fra i forti campi
magnetici esterni).

www.balluff.com 3italiano
BTL B/ZNC_00-____-C15A___0-000S35
Sensore di posizionamento lineare magnetostrittivo – versione a barra
954925_AA ∙ IT ∙ E22; con riserva di modifiche.
Collegamento elettrico
Il collegamento elettrico consiste in un connettore.
Attenersi alle informazioni riguardo a schermatura
e posa dei cavi.
Pin C15AA/A1… C15AE/A5…
PiedinaturaS35
(vista in pianta
del connettore
sul BTL)
1 Uscita1 Uscita
2 0V (uscita1) 0 V
3 Uscita 2 Non utilizzato1)
4 0V (uscita2) Non utilizzato1)
5 10…30V
6 GND2)
1) I fili non utilizzati possono essere collegati con GND lato unità di
comando, ma non con la schermatura.
2) Potenziale di riferimento per tensione di alimentazione e CEM-GND
Schermatura e posa dei cavi
Messa a terra definita!
BTL e armadio elettrico devono trovarsi sullo
stesso potenziale di terra.
Schermatura
Per garantire la compatibilità elettromagnetica (EMC) è
necessario rispettare le seguenti avvertenze:
– Collegare il BTL e l’unità di controllo con un cavo
schermato.
Schermatura: maglia di singoli fili di rame, copertura
minima85%.
– Collegare la schermatura nel connettore con il corpo
del connettore sull’intera superficie.
Campi magnetici
Il sensore di posizionamento lineare è un sistema
magnetostrittivo. Mantenere una distanza sufficiente del
BTL e del cilindro sul quale è montato dai campi magnetici
esterni intensi.
Posa dei cavi
Posare tutti i cavi fra BTL, unità di comando ed
alimentazione elettrica scaricando la trazione. Al fine di
evitare interferenze elettromagnetiche, provvedere a una
sufficiente distanza da eventuali cavi per correnti forti o con
segnali in tensione ad alta frequenza (ad es. da inverter).
Lunghezza del cavo
BTL …-C15AA/A1… max. 30 m1)
BTL …-C15AE/A5… max. 100 m1)
1) Premessa: la struttura, la schermatura e la posa dovranno impedire
l’influsso di campi di disturbo esterni.

1español
BTL B/ZNC_00-____-C15A___0-000S35
Sistema magnetostrictivo de medición de posición – Forma constructiva de varilla
Con el marcado CE confirmamos que
nuestros productos cumplen con los
requerimientos de la directiva UE actual
Ø 10.2
25 0.5 Ø 25
34
60X
41
Ø 45
12
M16
Tamaño de rosca:
BTLB…: M18×1.5
BTLZ…: 3/4"-16UNF
Sensor de posición2)
Longitud de medición
Punto cero Punto final
Superficie de
contacto
Extremo de la varilla
Modelo X Extremo de la varilla
BTL _NCA… 30 −1mm con rosca M4/4.5 de profundidad
BTL _NCE… 2" −0.04" con rosca M4/4.5 de profundidad
1) Zona no aprovechable
2) No se incluye en el suministro
1)1)
S35
Acerca de este manual
Estas instrucciones ponen a disposición toda la
información necesaria para el montaje y la conexión del
sistema magnetostrictivo BTL de medición de posición
con interfaz analógica de corriente y interfaz de tensión.
Es válido para los siguientes modelos:
– BTL BNC_00-____-C15A___0-000S35
– BTL ZNC_00-____-C15A___0-000S35
Uso debido
El sistema magnetostrictivo BTL de medición de posición
forma un sistema de medición de desplazamiento junto
con un control de máquina (por ejemplo, PLC). Para
utilizarlo, se monta en una máquina o instalación y está
previsto para el uso en la industria.
Solo se garantiza el correcto funcionamiento conforme a
las indicaciones en los datos técnicos, si el producto se
utiliza exclusivamente según se describe en el manual de
instrucciones y los documentos aplicables, así como
cumpliendo las especificaciones técnicas y los
requerimientos y solo con accesorios originales de Balluff
adecuados.
De lo contrario, se trata de un uso indebido. Este no se
permite y conduce a la pérdida de la garantía y
reclamaciones de responsabilidad contra el fabricante.
Aplicación errónea previsible desde un punto de
vista razonable
El producto no se ha concebido para las siguientes
aplicaciones y zonas, por lo que no debe ser utilizado:
– En aplicaciones relacionadas con la seguridad en las
que la seguridad personal depende de la función del
aparato
– En zonas con riesgo de explosión
– En el sector alimentario
Documentos aplicables
Encontrará instrucciones de servicio detalladas e
información detallada sobre este producto en
www.balluff.com en la página del producto.
Indicaciones de seguridad
Tareas como montaje, conexión y puesta en servicio
solo deben ser realizadas por técnicos cualificados.
Un técnico cualificado es todo aquel que, debido a su
formación profesional, sus conocimientos y experiencia,
así como a sus conocimientos de las disposiciones
pertinentes, puede valorar los trabajos que se le encargan,
detectar posibles peligros y adoptar medidas de seguridad
adecuadas.
El explotador es responsable de respetar las normas de
seguridad locales vigentes.
En particular, el explotador debe adoptar medidas
destinadas a evitar peligros para las personas y daños
materiales si se produce algún defecto en el producto.
El producto no se debe abrir, modificar ni cambiar. En caso
de defectos y fallos no reparables en el producto, este se
debe poner fuera de servicio y se debe impedir cualquier
uso no autorizado.
Dimensiones y funcionamiento
Para realizar la determinación de la posición de un
componente de la instalación, se conecta un sensor de
posición con este componente. Juntos se mueven a lo
largo de un guiaondas que se encuentra dentro del BTL.

www.balluff.com 2español
BTL B/ZNC_00-____-C15A___0-000S35
Sistema magnetostrictivo de medición de posición – Forma constructiva de varilla
Montaje (continuación)
En el montaje en un cilindro hidráulico, el sensor de
posición no debe rozar la varilla. Diámetro mínimo del
orificio en el pistón de alojamiento:
Diámetro de la varilla Diámetro del orificio D2
10,2 mm Mínimo 13mm
ATENCIÓN
Merma del funcionamiento
Un montaje indebido puede mermar el funcionamiento
del BTL y causar un mayor desgaste.
►Preste atención a que la superficie de contacto del
BTL coincida completamente con la superficie de
alojamiento.
►Impermeabilizar el orificio perfectamente (junta
tórica/junta plana).
Fijación en un orificio con rosca interior (agujero
roscado)
1. Haga el agujero con rosca (dado el caso, avellanado
para la junta tórica).
2. Enrosque el BTL con la rosca de fijación en el agujero
roscado (par de apriete máx.75Nm).
Fijación en un orificio de paso
El BTL dispone según la versión de una rosca M18×1.5
(según ISO) o 3/4"-16UNF (según SAE) para la fijación.
1. Pasar el BTL por el orificio.
2. Enrosque la tuerca de fijación (par de apriete
máx.75Nm) en el lado de la varilla en la rosca de
fijación.
Siguientes pasos
►Monte el sensor de posición (accesorio).
En caso de utilización de varios sensores de posición
se debe mantener una distancia mínima de 65mm
entre los mismos.
≥ 65
►A partir de una longitud de medición de 500mm:
apoyar la varilla y, dado el caso, atornillar en el
extremo.
Elementos indicadores
Señal Significado
Verde Funcionamiento normal
El sensor de posición está dentro de la
zona medible.
Parpadeando
en amarillo
3Hz
Aviso
El sensor de posición está fuera de la
zona medible.
Parpadeando
en rojo 1Hz
Error de medición
Sin sensor de posición
Parpadeando
en rojo 3Hz
Error de salida1)
Cortocircuito en la salida de tensión o
interrupción en la salida de corriente.
1) Solo se indica en caso de variantes con 2salidas de corriente, si el
error está presente en ambas salidas al mismo tiempo.
En caso de 1sensor de posición y 2salidas, la prioridad
del indicador LED es la siguiente (de prioridad máxima a
mínima):
– Error de salida
– Error de medición
– Aviso
– Funcionamiento normal
En caso del FMM (Flexible Magnet Mode) con 1sensor de
posición, el indicador LED se refiere a la salida1 (la
salida2 emite continuamente el valor de error).
En caso del FMM (Flexible Magnet Mode) con 2sensores
de posición, el indicador LED muestra el estado con la
máxima prioridad de ambas salidas.
Se ignoran más de 2sensores de posición.
Montaje
Ver las instrucciones de servicio para obtener
ejemplos e información detallada acerca del
montaje.
Las tuercas adecuadas para la rosca de fijación
están disponibles como accesorio.
Para alojar el BTL y el sensor de posición, recomendamos
un material no imantable.
Si se utiliza material imantable, se debe proteger el BTL
contra interferencias magnéticas con medidas adecuadas
(por ejemplo, anillo distanciador de material no imantable,
suficiente distancia a campos magnéticos externos
intensos).

3español
BTL B/ZNC_00-____-C15A___0-000S35
Sistema magnetostrictivo de medición de posición – Forma constructiva de varilla
954925_AA ∙ ES ∙ E22; reservado el derecho a modificaciones.
Conexión eléctrica
La conexión eléctrica está realizada mediante un conector.
Tenga en cuenta la información sobre el blindaje
y el tendido de cables.
Pin C15AA/A1… C15AE/A5…
Asignación de
pines S35 (vista
desde arriba del
conector en el
BTL)
1 Salida1 Salida
2 0V (salida1) 0V
3 Salida2 No se utiliza1)
4 0V (salida2) No se utiliza1)
5 10…30V
6 GND2)
1) Los conductores no utilizados se pueden conectar en el lado del
dispositivo de control con GND, pero no con el blindaje.
2) Potencial de referencia para la tensión de alimentación y CEM-GND
Blindaje y tendido de cables
Puesta a tierra definida
El BTL y el armario eléctrico deben estar a
idéntico potencial de puesta a tierra.
Blindaje
Para garantizar la compatibilidad electromagnética (CEM),
se deben tener en cuenta las siguientes indicaciones:
– Conecte el BTL y el control con un cable blindado.
Blindaje: malla de hilos individuales de cobre, cober-
tura mínima del 85%.
– Conecte superficialmente el blindaje en el conector con
la carcasa de enchufe.
Campos magnéticos
El sistema de medición de posición es un sistema
magnetostrictivo. Preste atención a que haya suficiente
distancia entre el BTL y el cilindro de alojamiento y los
campos magnéticos externos intensos.
Tendido de cables
Instalar todos los cables entre BTL, control y alimentación
de corriente descargados de tracción. Para evitar
perturbaciones electromagnéticas, prestar atención a una
distancia suficiente con respecto a cables de alta tensión y
cables con señales de tensión de alta frecuencia (por
ejemplo, de convertidores de frecuencia).
Longitud de cable
BTL …-C15AA/A1… máx. 30 m1)
BTL …-C15AE/A5… máx. 100 m1)
1) Requisito: no deben intervenir campos parasitarios externos a
consecuencia del montaje, blindaje y tendido.

www.balluff.com 1português
BTL B/ZNC_00-____-C15A___0-000S35
Sistema de Medição Linear Magnetostritivo – Formato construtivo da haste
Com a marcação CE confirmamos
que os nossos produtos atendem às
exigências da atual diretriz UE.
954925_AA ∙ ES ∙ E22; reservado el derecho a modificaciones.
Ø 10.2
25 0.5 Ø 25
34
60X
41
Ø 45
12
M16
Tamanho da rosca:
BTLB…: M18×1.5
BTLZ…: 3/4"-16UNF
Encoder de posição2)
Comprimento da medição
Ponto zero Ponto final
Superfície de
instalação
Extremidade da
haste
Modelo X Extremidade da haste
BTL _NCA… 30 −1mm com rosca de M4/4.5 de profundidade
BTL _NCE… 2" −0.04" com rosca de M4/4.5 de profundidade
1) Área não utilizável
2) Não incluído no kit de entrega
1)1)
S35
Sobre este manual
Estas instruções fornecem todas as informações
necessárias para a montagem e acoplamento do Sistema
de Medição Linear Magnetostritivo com interface analógica
de corrente e tensão.
Elas são válidas para os seguintes tipos:
– BTL BNC_00-____-C15A___0-000S35
– BTL ZNC_00-____-C15A___0-000S35
Utilização prevista
O Sistema de Medição Linear Magnetostritivo BTL, junto
com um comando de máquina (por exemplo, CLP),
compõe um sistema de medição linear. Para ser utilizado,
é instalado em uma máquina ou sistema e é destinado a
aplicações industriais.
O funcionamento adequado de acordo com as
informações nos dados técnicos só é garantido se o
produto for usado exclusivamente conforme descrito no
manual de instruções e documentos complementares
aplicáveis, bem como em conformidade com as
especificações e requisitos técnicos e apenas com
acessórios originais Balluff adequados.
Caso contrário, irá se configurar uma utilização indevida.
Esta não é permitida e irá resultar na perda dos direitos de
garantia e de responsabilidade perante o fabricante.
Aplicação indevida, razoavelmente previsível
O produto não se destina às seguintes aplicações e
campos e não pode ser usado:
– em aplicações com finalidades de segurança, nas
quais a segurança de pessoas dependa do
funcionamento do aparelho
– em áreas com risco de explosão
– na indústria alimentícia
Documentos complementares
Você encontra o manual de instruções detalhado e mais
informações sobre este produto na página do produto em
www.balluff.com.
Avisos de segurança
Somente pessoas especializadas podem realizar
atividades como montagem, conexão e colocação em
funcionamento.
O pessoal especializado são pessoas que, com base
em sua formação especializada, seus conhecimentos,
experiência e conhecimentos da regulamentação aplicável,
são capazes de avaliar os trabalhos que lhe sejam
confiados, reconhecer os possíveis riscos e tomar
medidas de precaução adequadas.
O operador tem a responsabilidade sobre a aplicação da
legislação de segurança local.
Em especial, o operador deve aplicar medidas para que,
em caso de um defeito do produto, não se originem
perigos para pessoas e materiais.
O produto não pode ser aberto, remodelado ou
modificado. Se o produto apresentar defeitos ou avarias
irreparáveis, ele deverá ser desativado e protegido contra
utilização não autorizada.
Dimensões e função
Para determinar a posição de um componente da
instalação, um encoder de posição é associado ao
componente. Ambos são movidos ao longo de um guia de
ondas localizado no interior do BTL.

2português
BTL B/ZNC_00-____-C15A___0-000S35
Sistema de Medição Linear Magnetostritivo – Formato construtivo da haste
Instalação (continuação)
Na montagem em cilindros hidráulicos, o encoder de
posição não deve se arrastar na haste. Diâmetro mínimo
do furo no pistão receptor:
Diâmetro da haste Diâmetro do furo D2
10,2mm pelo menos 13 mm
ATENÇÃO
Defeitos de funcionamento
A instalação incorreta pode afetar o funcionamento do
BTL e causar maior desgaste.
►Certifique-se de que a superfície de instalação do
BTL esteja totalmente em contato com a superfície
de suporte.
►Vede o orifício completamente (anel O-Ring/gaxeta
plana).
Fixação em um furo com rosca interna (furo de
rosca)
1. Faça um furo de rosca com a rosca (se necessário,
alargue-o para o anel O-Ring).
2. Aparafuse o BTL no furo de rosca com a rosca de
fixação (torque máx. 75 Nm).
Fixação em um furo passante
Dependendo da versão, o BTL vem com uma rosca de
M18×1.5 (padrão ISO) ou de 3/4"-16UNF (padrão SAE).
1. Passe o BTL pelo furo.
2. Aparafuse a porca de fixação (torque máx.75Nm) na
rosca de fixação ao lado da haste.
Passos seguintes
►Instalar o encoder de posição (acessório).
Se forem usados diversos encoders de posição, deve
ser mantida uma distância mínima de 65 mm entre
eles.
≥ 65
►A partir de 500 mm de comprimento de medição:
apoiar a haste e, se necessário, aparafusá-la na
extremidade.
Elementos indicadores
Sinal Significado
Verde Funcionamento normal
Encoder de posição se encontra dentro
da faixa de medição.
Piscando em
amarelo 3Hz
Aviso
Encoder de posição se encontra fora
da faixa de medição.
Piscando em
vermelho 1Hz
Erro de medição
Nenhum encoder de posição
Piscando em
vermelho 3Hz
Erro de saída1)
Curto-circuito na saída de tensão ou
interrupção na saída de corrente.
1) Só é exibido em variantes com 2 saídas de corrente se o erro estiver
presente em ambas as saídas ao mesmo tempo.
Em caso de 1encoder de posição e 2 saídas, a prioridade
da indicação de LED é a seguinte (prioridade da mais alta
para a mais baixa):
– Erro de saída
– Erro de medição
– Aviso
– Funcionamento normal
Em FMM (Flexible Magnet Mode) com 1 encoder de
posição, a indicação de LED refere-se à saída 1 (a saída 2
emite continuamente o valor de erro).
Em FMM (Flexible Magnet Mode) com 2 encoders de
posição, a indicação de LED mostra o estado com a
prioridade mais alta de ambas as saídas.
Mais de 2 encoders de posição são ignorados.
Instalação
Para exemplos e informações de montagem,
consulte o manual de instruções.
As porcas adequadas à rosca de fixação estão
disponíveis como acessórios..
Recomendamos acomodar o BTL e o encoder de posição
em material não magnetizável.
Ao usar material magnetizável, deve-se empregar medidas
adequadas para proteger o BTL da interferência
magnética (por exemplo, utilizar anel espaçador feito de
material não magnetizável, manter distância segura de
fortes campos magnéticos externos).

www.balluff.com 3português
BTL B/ZNC_00-____-C15A___0-000S35
Sistema de Medição Linear Magnetostritivo – Formato construtivo da haste
954925_AA ∙ PT ∙ E22; Alterações reservadas.
Conexão elétrica
A conexão elétrica é executada por meio de um conector.
Observe atentamente as informações sobre
blindagem e instalação dos cabos.
Pin C15AA/A1… C15AE/A5…
Atribuição do
pino S35 (vista
superior do
conector no
BTL)
1 Saída 1 Saída
2 0V (saída1) 0 V
3 Saída 2 não ocupado1)
4 0V (saída2) não ocupado1)
5 10…30V
6 GND2)
1) Fios condutores não atribuídos podem ser conectados ao GND do
lado do comando, mas não à blindagem.
2) Potencial de referência para a tensão de alimentação e EMV-GND
Blindagem e instalação dos cabos
Aterramento predefinido!
O BTL e o armário de distribuição devem estar
no mesmo potencial terra.
Blindagem
Para garantir a compatibilidade eletromagnética (EMV),
devem ser observadas as seguintes orientações:
– conecte o BTL e o comando com um cabo blindado.
Blindagem: malha de cobre, cobertura de pelo
menos85%.
– Conecte de forma plana a blindagem do conector ao
invólucro do conector.
Campos magnéticos
O Sistema de Medição Linear é um sistema
magnetostritivo. Certifique-se de que o BTL e o cilindro
receptor estejam suficientemente afastados de campos
magnéticos externos intensos.
Instalação dos cabos
Colocar todos os cabos entre BTL, comando e
fornecimento de energia de forma a aliviar a tensão. Para
evitar interferências eletromagnéticas, garantir distância
suficiente de cabos que transportem altas correntes e
cabos com sinais de tensão de alta frequência (por
exemplo, de conversores de frequência).
Comprimento do cabo
BTL …-C15AA/A1… máx. 30 m1)
BTL …-C15AE/A5… máx. 100 m1)
1) Pré-requisito: a montagem, blindagem e instalação não devem permitir
interferência de campos externos.

1中文
BTL B/ZNC_00-____-C15A___0-000S35
磁致伸缩位置测量系统 – 杆式结构
我们通过CE标志证明我方产品符合最新
欧盟指令的要求。
Ø 10.2
25 0.5 Ø 25
34
60X
41
Ø 45
12
M16
螺纹尺寸：
BTL B…：M18×1.5
BTL Z…：3/4"-16UNF
位置指示器2)
测量长度
零点 终点
设备平面
杆端
型号 X杆端
BTL _NCA… 30 −1 mm 带螺纹M4/深度4.5
BTL _NCE… 2" −0.04" 带螺纹M4/深度4.5 1) 无效区
2) 不包含在供货范围之内
1)1)
S35
关于本操作手册
本操作手册为安装和连接带模拟式电流及电压接口的磁致
伸缩位移传感器BTL，提供了所有必要的信息。
本手册适用于以下型号：
– BTL BNC_00-____-C15A___0-000S35
– BTL ZNC_00-____-C15A___0-000S35
符合规定的使用
磁致伸缩位移传感器BTL与设备控制系统 (例如PLC) 组成
一套位移测量系统。使用时需将其安装至机器或设备，适
于在工业环境中使用。
只有当产品按照操作手册和随附的文档描述并遵守技术规
范和要求且使用合适的原装Balluff配件使用时，才能保证
功能按照技术数据说明正常运行。
否则视为未按规定使用。禁止不合规使用，否则将无法实
现制造商的保修和责任赔偿承诺。
预计可能发生的错误用途
本产品不是为以下应用和区域设计的，不允许在那里使
用：
– 与安全相关的应用，在这种情况下人员安全视设备功
能而定
– 有爆炸危险的区域
– 食品区域
其他适用文档
详细的操作手册及更多有关该产品的信息，请参阅
www.balluff.com下的产品页。
安全提示
安装、连接和调试等工作只允许由经过培训的专业人员进
行。
经过培训的专业人员要能够基于其专业培训、知识、经验
以及对相关规定的认知，对他所从事的工作进行判断，识
别潜在危险并且采取恰当的安全措施。
用户有责任遵守当地现行的安全规定。
特别是在产品出现故障的情况下，运营方必须采取必要措
施，防止出现人员伤害和财产损失。
不允许打开、改装或更改本产品。在产品出现损坏或不可
排除的故障情况下，必须立即停止运行，并防止擅自使
用。
尺寸与功能
为确定一个设备部件的位置而将一个位置指示器与该部件
连接。它们将一同沿着位于BTL内部的波导管运动。
