BNI LH3-303-S12-K091

www.balluff.com

BNI LH3-303-S12-K091
Betriebsanleitung
deutsch

www.balluff.com

www.balluff.com 3deutsch
BNI LH3-303-S12-K091
Netzwerkschnittstelle – digitaler Hub
1 Zu dieser Anleitung 5
1.1 Gültigkeit 5
1.2 Mitgeltende Dokumente 5
1.3 Verwendete Symbole und Konventionen 5
1.4 Bedeutung der Warnhinweise 5
1.5 Verwendete Fachbegriffe und Abkürzungen 5
2 Sicherheitshinweise 6
2.1 Bestimmungsgemäße Verwendung 6
2.2 Vernünftigerweise vorhersehbare Fehlanwendung 6
2.3 Allgemeine Sicherheitshinweise 6
3 Lieferumfang, Transport und Lagerung 7
3.1 Lieferumfang 7
3.2 Transport 7
3.3 Lagerbedingungen 7
4 Produktbeschreibung 8
4.1 Aufbau 8
4.2 Funktion 9
4.3 Anzeigeelemente 10
4.4 Bedruckung 10
5 Einbau und Anschluss 11
5.1 Einbau 11
5.2 Elektrischer Anschluss 11
5.2.1 Spannungsversorgung 11
5.2.2 IO-Link-Schnittstelle (XF1/ ) 12
5.2.3 I/O-Port (X01…X08) 12
5.2.4 Erdung 12
5.3 Strombegrenzung bei Verwendung des Erweiterungsports 13
5.4 Thermisches Derating 13
5.5 Schirmung und Kabelverlegung 14
6 Inbetriebnahme und Betrieb 15
6.1 Inbetriebnahme 15
6.2 Hinweise zum Betrieb 15
6.3 Reinigung 15
6.4 Wartung 15
7 Systemintegration 16
8 IO-Link-Schnittstelle 17
9 Reparatur, Demontage und Entsorgung 18
9.1 Reparatur 18
9.2 Demontage 18
9.3 Entsorgung 18

4deutsch
BNI LH3-303-S12-K091
Netzwerkschnittstelle – digitaler Hub
10 Technische Daten 19
10.1 Umgebungsbedingungen 19
10.2 Elektrische Merkmale 19
10.3 Elektrischer Anschluss 19
10.4 Schnittstelle 19
10.5 Material 19
10.6 Mechanische Merkmale 19
10.7 Zulassungen und Kennzeichnungen 19

www.balluff.com 5deutsch
BNI LH3-303-S12-K091
Netzwerkschnittstelle – digitaler Hub
1.1 Gültigkeit
Diese Anleitung stellt alle benötigten Informationen bereit
zum sicheren Gebrauch folgender Balluff Netzwerkschnitt-
stellen:
– BNI LH3-303-S12-K091
Bestellcode: BNI00JA
Lesen Sie diese Anleitung und die mitgeltenden Doku-
mente vollständig, bevor Sie das Produkt installieren und
betreiben.
Originalbetriebsanleitung
Diese Anleitung wurde in Deutsch erstellt. Andere Sprach-
versionen sind Übersetzungen dieser Anleitung.
© Copyright 2023, Balluff GmbH
Alle Inhalte sind urheberrechtlich geschützt. Alle Rechte,
einschließlich der Vervielfältigung, Veröffentlichung, Bear-
beitung und Übersetzung, bleiben vorbehalten.
1.2 Mitgeltende Dokumente
Weitere Informationen zu diesem Produkt finden Sie unter
www.balluff.com auf der Produktseite z.B. in folgenden
Dokumenten:
– Datenblatt
– Konformitätserklärung
– Entsorgung
1.3 Verwendete Symbole und Konventionen
Einzelne Handlungsanweisungen werden durch ein
vorangestelltes Dreieck angezeigt.
►Handlungsanweisung 1
Handlungsabfolgen werden nummeriert dargestellt:
1. Handlungsanweisung 1
2. Handlungsanweisung 2
Zahlen ohne weitere Kennzeichnung sind Dezimalzahlen
(z. B. 23). Hexadezimale Zahlen werden mit vorangestell-
tem 0x dargestellt (z. B. 0x12AB).
Hinweis, Tipp
Dieses Symbol kennzeichnet allgemeine
Hinweise.
1.4 Bedeutung der Warnhinweise
Beachten Sie unbedingt die Warnhinweise in dieser
Anleitung und die beschriebenen Maßnahmen zur
Vermeidung von Gefahren.
Die verwendeten Warnhinweise enthalten verschiedene
Signalwörter und sind nach folgendem Schema aufgebaut:
SIGNALWORT
Art und Quelle der Gefahr
Folgen bei Nichtbeachtung der Gefahr
►Maßnahmen zur Gefahrenabwehr
Die Signalwörter bedeuten im Einzelnen:
ACHTUNG
Kennzeichnet eine Gefahr, die zur Beschädigung oder
Zerstörung des Produkts führen kann.
VORSICHT
Das allgemeine Warnsymbol in Verbindung mit dem
Signalwort VORSICHT kennzeichnet eine Gefahr, die zu
leichten oder mittelschweren Verletzungen führen
kann.
GEFAHR
Das allgemeine Warnsymbol in Verbindung mit dem
Signalwort GEFAHR kennzeichnet eine Gefahr, die unmit-
telbar zum Tod oder zu schweren Verletzungen führt.
1.5 Verwendete Fachbegriffe und Abkürzungen
EMV Elektromagnetische Verträglichkeit
FE Funktionserde
GND Masse (Ground)
I/O-Port Input-/Output-Port (Eingangs-/Ausgangs-
Anschluss)
IOL IO-Link
PNP Plusschaltende Elektronik
SIO-Modus Standard Eingangs-/Ausgangsmodus
UAAktorversorgung
USSensorversorgung
1 Zu dieser Anleitung

6deutsch
BNI LH3-303-S12-K091
Netzwerkschnittstelle – digitaler Hub
2.1 Bestimmungsgemäße Verwendung
Die Balluff Netzwerkschnittstelle BNI LH3-303-S12-K091
ist als dezentrales Hub-Modul zum Anschluss von digitalen
Sensoren und Aktoren für den Einsatz im Industriebereich
vorgesehen.
Die einwandfreie Funktion gemäß den Angaben in den
technischen Daten wird nur dann zugesichert, wenn das
Produkt ausschließlich wie in der Betriebsanleitung und
den mitgeltenden Dokumenten beschrieben sowie unter
Einhaltung der technischen Spezifikationen und Anforde-
rungen und nur mit geeignetem Original Balluff Zubehör
verwendet wird.
Andernfalls liegt eine nichtbestimmungsgemäße Verwen-
dung vor. Diese ist nicht zulässig und führt zum Verlust von
Gewährleistungs- und Haftungsansprüchen gegenüber
dem Hersteller.
2.2 Vernünftigerweise vorhersehbare
Fehlanwendung
Das Produkt ist für folgende Anwendungen und Bereiche
nicht bestimmt und darf dort nicht eingesetzt werden:
– in sicherheitsgerichteten Anwendungen, in denen die
Personensicherheit von der Gerätefunktion abhängt
– in explosionsgefährdeten Bereichen
– im Lebensmittelbereich
2.3 Allgemeine Sicherheitshinweise
Tätigkeiten wie Einbau, Anschluss und Inbetriebnahme
dürfen nur durch geschulte Fachkräfte erfolgen.
Eine geschulte Fachkraft ist, wer aufgrund seiner fachli-
chen Ausbildung, seiner Kenntnisse und Erfahrungen
sowie seiner Kenntnisse der einschlägigen Bestimmungen
die ihm übertragenen Arbeiten beurteilen, mögliche Gefah-
ren erkennen und geeignete Sicherheitsmaßnahmen treffen
kann.
Der Betreiber hat die Verantwortung, dass die örtlich
geltenden Sicherheitsvorschriften eingehalten werden.
Insbesondere muss der Betreiber Maßnahmen treffen,
dass bei einem Defekt des Produkts keine Gefahren für
Personen und Sachen entstehen können.
Das Produkt darf nicht geöffnet, umgebaut oder verändert
werden. Bei Defekten und nichtbehebbaren Störungen des
Prokukts ist dieses außer Betrieb zu nehmen und gegen
unbefugte Benutzung zu sichern.
Die BNI-Module haben grundsätzlich eine gute Chemika-
lien- und Ölbeständigkeit. Beim Einsatz in aggressiven
Medien (z. B. Chemikalien, Öle, Schmier- und Kühlstoffe)
jeweils in hoher Konzentration (etwa durch geringen Was-
sergehalt) ist die Materialbeständigkeit vorab applikations-
bezogen zu überprüfen. Im Falle eines Ausfalls oder einer
Beschädigung der BNI-Module, bedingt durch solch
aggressive Medien, bestehen keine Mängelansprüche.
2 Sicherheitshinweise

www.balluff.com 7deutsch
BNI LH3-303-S12-K091
Netzwerkschnittstelle – digitaler Hub
3.1 Lieferumfang
– IO-Link-Modul
– Erdungsband
– Montageanleitung
Zubehör ist nicht im Lieferumfang enthalten und deshalb
getrennt zu bestellen.
Empfohlenes Zubehör finden Sie unter
www.balluff.com auf der Produktseite.
3.2 Transport
►Produkt in Originalverpackung bis zum Verwendungs-
ort transportieren.
3.3 Lagerbedingungen
►Produkt in Originalverpackung lagern.
►Umgebungsbedingungen beachten (siehe Umge-
bungsbedingungen auf Seite19).
3 Lieferumfang, Transport und Lagerung

8deutsch
BNI LH3-303-S12-K091
Netzwerkschnittstelle – digitaler Hub
4.1 Aufbau
IO-Link-Port
Port 2
QR-Code
Port 1
Port 4Port 3
Port 6Port 5
Port 8 / Erweite-
rungsport
Port 7
Befestigungsloch
mit FE-Anschluss
Befestigungsloch
Bild 4-2: Geräteübersicht
4 Produktbeschreibung
Bild 4-1: Abmessungen

www.balluff.com 9deutsch
BNI LH3-303-S12-K091
Netzwerkschnittstelle – digitaler Hub
4.2 Funktion
IO-Link-Hubs kommunizieren über IO-Link mit der überge-
ordneten IO-Link-Masterbaugruppe. Die Anbindung erfolgt
über das IO-Link-Protokoll.
Funktional ist das Hub-Modul vergleichbar mit einem
passiven Verteiler: Erfassung der digitalen Signale und Wei-
terleitung über die IO-Link-Schnittstelle oder Weiterleitung
der der digitalen Steuersignale, die über IO-Link kommen,
an angeschlossene Aktoren.
Die IO-Link-Hubs verfügen über vier frei konfigurierbare
Ports und vier reine Eingangsports sowie über acht Stan-
dardausgängen mit einer Leistung von jeweils bis zu
200mA.

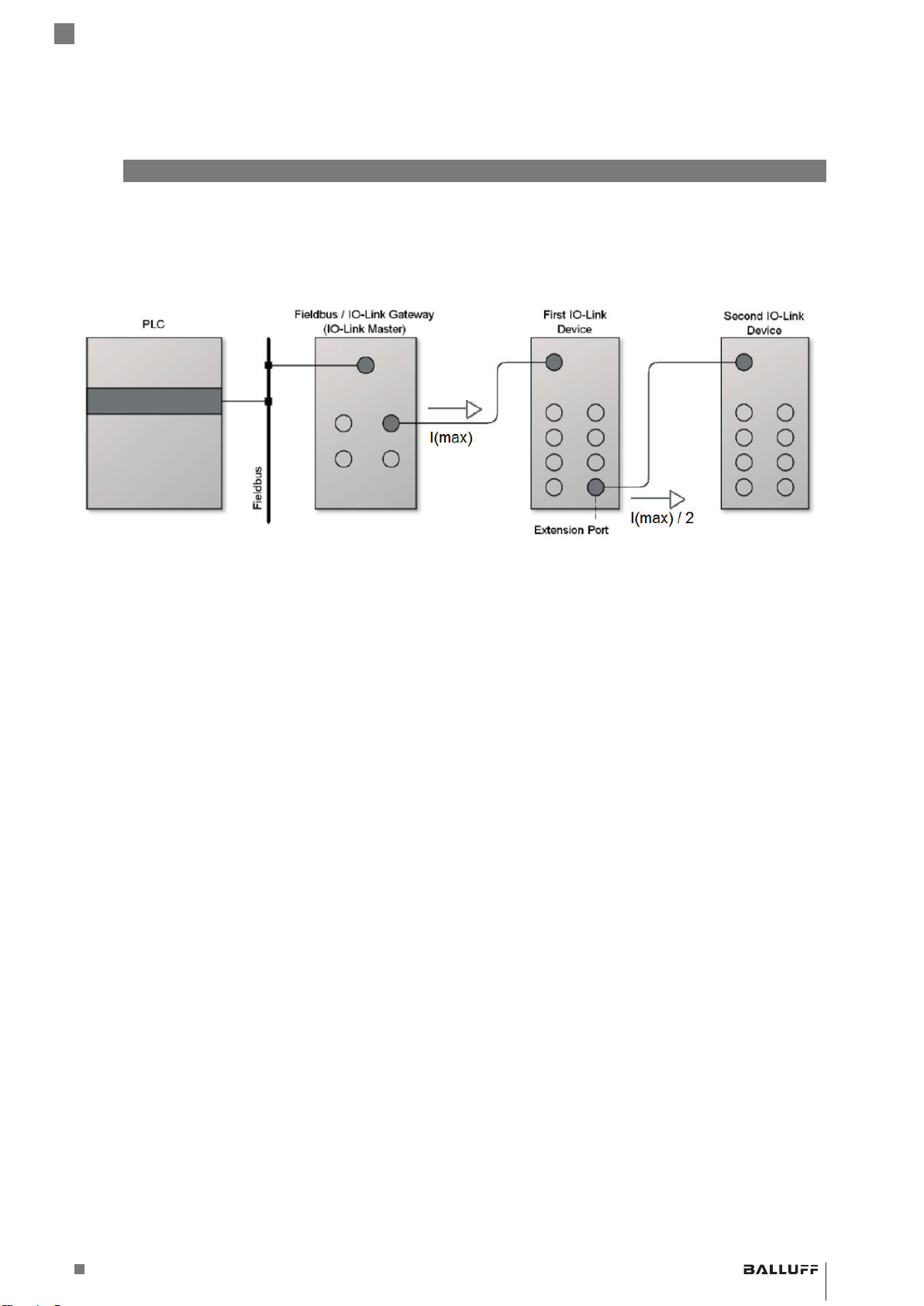

Port8 (X08) kann als Erweiterungsport konfiguriert werden,
um den Hub mit einem zweiten Hub
(BNI LH1-303-S11-K091 oder BNI LH3-303-S12-K091) zu
erweitern. So kann die Anzahl der verfügbaren I/O-Kanäle
nahezu verdoppelt werden.
Funktionsübersicht
– 16 digitale Eingangsports und 8 digitale Ausgangsports
– Erweiterungsport zum Anschluss eines weiteren Geräts
– plusschaltend (PNP)
– Einzelkanalüberwachung durch IO-Link und Status-
LEDs
Leistungsübersicht bei maximaler Belastung
Ausgangs-
strom
Sensor-
versor-
gung (US)
Aktorversorgung (UA)
Maximal pro
Modul
2A 2A
Ports Maximaler Ausgangsstrom
pro Pin (Kanal)
Pin1 Pin2 (01) Pin4 (00)
Port1 – X01 500mA – –
Port2 – X02 500mA – –
Port3 – X03 500mA – –
Port4 – X04 500mA – –
Port5 – X05 500mA 200mA 200mA
Port6 – X06 500mA 200mA 200mA
Port7 – X07 500mA 200mA 200mA
Port8 – X08 Erweiterungsport inaktiv
(SIO-Modus)
500mA 200mA 200mA
Erweiterungsport aktiv
(Erweiterungsmodus)
2A 2A IOL-Kom-
munikation
4Produktbeschreibung (Fortsetzung)
Für Einstellinformationen siehe Konfigurationsanlei-
tung unter www.balluff.com auf der Produkt-
seite.

10 deutsch
BNI LH3-303-S12-K091
Netzwerkschnittstelle – digitaler Hub
4Produktbeschreibung (Fortsetzung)
4.3 Anzeigeelemente
Bild 4-3:
Modulstatus-LEDs
Port/Pin-Status-LEDs:
00: für Pin4
01: für Pin2
Anzeigeelemente
Modulstatus-LEDs
LED Anzeige Bedeutung
US Rot blinkend
1Hz
Betriebsspannung des Geräts ist
zu niedrig oder zu hoch.
Grün statisch Spannung im Nennbereich.
UA Rot statisch Keine Betriebsspannung an UA.
Rot blinkend
1Hz
Betriebsspannung ist zu niedrig
oder zu hoch.
Grün statisch Spannung im Nennbereich.
(IOL)
Grün wech-
selnd mit
LED aus im
Verhältnis
10:1, 1s
Periode
IO-Link-Kommunikation ist aktiv.
Das Gerät ist bereit.
Grün statisch Keine Kommunikation.
Tab. 4-1: Status-LEDs
Port/Pin-Status-LEDs – Standard-Ports
Anzeige Bedeutung
Beide LEDs rot
blinkend, 1Hz
Kurzschluss der Sensorversor-
gung zwischen Pin1 und Pin3
Rot statisch Kurzschluss am Ausgang von
Pin2/4 gegen Pin3.
Rot statisch Aktor-Warnung Pin2/4
Gelb statisch Zustand der Eingangs- oder
Ausgangspins ist 1 (an).
Aus Zustand der Eingangs- oder
Ausgangspins ist 0 (aus).
Tab. 4-2: LEDs Standard-Ports
Port/Pin-Status-LEDs – Erweiterungsports
Wenn Port 8 als Erweiterungsport konfiguriert ist, stellt die
LED 00 den Zustand des Ports wie in Tab. 4-3 dar.
Anzeige Bedeutung
Rot blinkend
3Hz
Validierung fehlgeschlagen,
angeschlossenes Gerät falsch.
Grün statisch IO-Link-Kommunikation ist aktiv
(Operate Mode).
Grün blinkend 3Hz IO-Link Kommunikation baut sich
auf (Pre-Operate Mode).
Grün blinkend 1Hz Keine IO-Link-Kommunikation.
Aus Erweiterungsport ist inaktiv.
Tab. 4-3: LEDs Erweiterungsports
Im Erweiterungsmodus bekommt Pin 2 des Erweiterungs-
ports automatisch die Funktion Ausgang und die dazuge-
hörige LED leuchtet entsprechend.
4.4 Bedruckung
Frontseitig
Bild 4-4:
Bestellcode Typ
Bedruckung frontseitig (Beispiel)
Seitlich
1)
2) 3)
1) Seriennummer
2) Hardware-Version
3) Software-Version
Bild 4-5: Bedruckung seitlich (Beispiel)

www.balluff.com 11deutsch
BNI LH3-303-S12-K091
Netzwerkschnittstelle – digitaler Hub
5.1 Einbau
Abmessungen siehe Bild 4-1 auf Seite8.
Befestigungszubehör finden Sie unter
www.balluff.com auf der Produktseite.
►Das Modul mit 2×M4-Schrauben und dem Anzugs-
drehmoment von 3Nm unter Verwendung der Befesti-
gungslöcher (siehe Bild 4-1 auf Seite8) befestigen.
Voraussetzungen zum Einhalten der Schutzarten:
Für IP68/IP69K müssen alle Stecker und Verschlusskap-
pen ordnungsgemäß angeschlossen und das Anzugsdreh-
moment von 0,6Nm eingehalten werden (siehe Datenblät-
ter von Steckverbindungen und Verschlusskappen).
5.2 Elektrischer Anschluss
5.2.1 Spannungsversorgung
ACHTUNG
Ungewollte Spannungseinbrüche
Nicht getrennte Stromkreise der Spannungsversor-
gungen für Sensor und Aktor können beim Schalten von
Aktoren zu ungewollten Spannungseinbrüchen der
Sensorversorgung führen.
►Spannungsversorgungen für Sensorik und Aktorik
getrennt absichern.
►Auf eine ausreichende Dimensionierung der Span-
nungsversorgung des Geräts achten, um Anlaufund
Spitzenströme abzudecken und das Absicherungs-
konzept entsprechend auszulegen.
ACHTUNG
Überstrom
Defekte oder fehlende Sicherungen in der Spannungsver-
sorgung für Sensor und Aktor führt zu deren Beschädi-
gung.
►Eine Sicherung oder ein intelligentes Netzteil
(Stromüberwachung mit Auslegung auf maximal 2A
für USund 2A für UA) verwenden.
►Schutzleiter mit FE-Anschluss verbinden.
►Die ankommende IO-Link-Leitung an den Sensor-
Hub anschließen.
5 Einbau und Anschluss
ACHTUNG
Funktionsverlust und Schäden am Gerät
Unfachgemäßer Aufbau, z. B. durch fehlerhaften
Anschluss oder falsche Polarität der Anschlüsse, kann zu
Funktionsverlust oder einer Beschädigung des Produkts
führen.
►Maßnahmen treffen um einen fehlerhaften Anschluss
oder eine Umpolung zu verhindern.
►Herumhantieren an den Anschlüssen verhindern.
►Niemals eine Spannung von 36V an den Anschlüs-
sen überschreiten.
Stromversorgung von Sensor/Modul und Aktor
möglichst über eine getrennte Stromquelle herstel-
len, um einen unabhängigen Betrieb im Falle eines
Stromausfalls zu gewährleisten.
Die Bereitstellung der Versorgungsspannung für das Modul
erfolgt über die IO-Link-Schnittstelle vom übergeordnete
IO-Link-Master.
Es gibt zwei verschiedene Versorgungsspannungen: US,
und UA:
– USversorgt das Modul und auch die angeschlossenen
Sensoren.
– UAist die Versorgung der digitalen Ausgänge.

12 deutsch
BNI LH3-303-S12-K091
Netzwerkschnittstelle – digitaler Hub

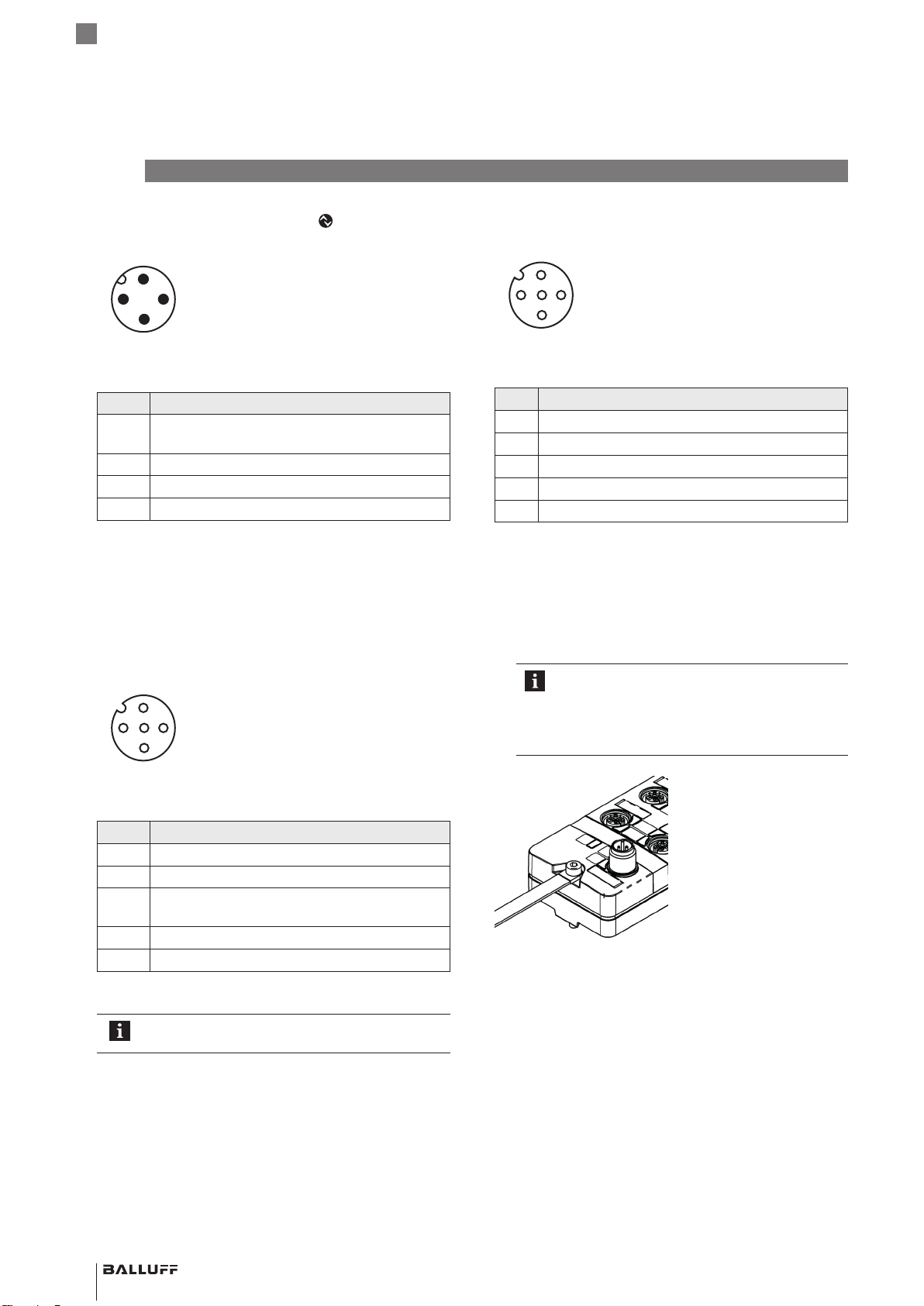

5.2.2 IO-Link-Schnittstelle (XF1/ )
Bild 5-1:
4
3
1
2
Draufsicht auf M12-Stecker, A-codiert
Pin Signal
1 Versorgungsspannung für das Modul und die
angeschlossenen Sensoren (US)
2 Versorgungsspannung für Aktoren (UA)
3 GND, Bezugspotential
4 C/Q, IO-Link-Datenübertragungskanal
Tab. 5-1: Pinbelegung IO-Link-Schnittstelle
5.2.3 I/O-Port (X01…X08)
Standard-I/O-Port (X01…X08)
Bild 5-2:
3
5
4
2
1
Draufsicht auf M12-Buchse, A-codiert
Pin Signal
1 +24V, Sensorversorgung
2 Digitaler Eingang/Ausgang
3 GND, Sensorversorgung Eingänge,
Ausgänge
4 Digitaler Eingang/Ausgang
5 FE
Tab. 5-2: Pinbelegung Standard-I/O-Port (X01…X08)
Für die digitalen Sensoreingänge, siehe Richtlinie
über Eingänge EN 61131-2, Typ1 und Typ 3.
Erweiterungsport(X08)
Bild 5-3:
3
5
4
2
1
Draufsicht auf M12-Buchse, A-codiert
Pin Signal
1 +24V, Sensor-/Modulversorgung
2 +24V, Aktorversorgung
3 GND, Sensor- und Aktorversorgung
4 C/Q-Kommunikationsleitung
5 FE
Tab. 5-3: Pinbelegung Erweiterungsport (X08)
5.2.4 Erdung
Um EMV-Störungen entgegenzuwirken, muss der Funkti-
onserdungsanschluss verwendet werden.
►Erdungsanschluss mit der Funktionserde (FE) der
Maschine verbinden.
Der FE-Anschluss zwischen Gehäuse und
Maschine muss eine niedrige Impedanz aufwei-
sen und so kurz wie möglich sein.
►Erdungsband aus dem Lieferumfang ver-
wenden.
Bild 5-4: Anschluss Erdung
5Einbau und Anschluss (Fortsetzung)

www.balluff.com 13deutsch
BNI LH3-303-S12-K091
Netzwerkschnittstelle – digitaler Hub
5.3 Strombegrenzung bei Verwendung des
Erweiterungsports
Strombegrenzung beachten: Die Leistung wird 1:1 zwi-
schen dem ersten und zweiten Gerät aufgeteilt.
Bild 5-5: Stromaufteilung bei Anschluss eines zweiten Geräts über
den Erweiterungsport
5.4 Thermisches Derating
Wenn der Erweiterungsport aktiv ist und ein zweites Gerät
angeschlossen ist, darf die Umgebungstemperatur unter
Volllastbedingungen (alle Anschlüsse des ersten Geräts
sind als Ausgang aktiv oder alle Anschlüsse sind mit
Sensoren belegt) 55°C nicht überschreiten.
5Einbau und Anschluss (Fortsetzung)

14 deutsch
BNI LH3-303-S12-K091
Netzwerkschnittstelle – digitaler Hub
5.5 Schirmung und Kabelverlegung
Schirmung
Der Anschluss an den übergeordneten IO-Link-Master und
die Anbindung an das zu erweiternde Gerät erfolgen mit
einem Standard-Sensorkabel.
Da die Gehäuse aus nicht leitfähigem Material
gefertigt wurden, können Störsignale nicht über
die Schirmung an die FE abfließen. Der Schirm
des Kabels sollte mit dem FE (Funktionserde)
entweder sensor- oder modulseitig verbunden
sein. Ist die Verbindung sensorseitig nicht möglich,
kann das von Balluff als optionales Zubehör
verfügbare Adapterkabel verwendet werden. Das
Adapterkabel leitet den Schirm des Kables an
Pin5 des Ports und somit an FE.
Die Anbindung von digitalen Sensoren und Aktoren an die
beschriebenen Hubs erfolgt mit standardisierten, unge-
schirmten Sensorkabeln.
Kabellänge
Das IO-Link-Anschlusskabel und das Kabel zur Anbindung
an das zu erweiternde Gerät dürfen max. 20Meter lang
sein, die Anschlusskabel zwischen digitalen Sensoren
sowie Aktoren und Hub maximal 30Meter.
5Einbau und Anschluss (Fortsetzung)

www.balluff.com 15deutsch
BNI LH3-303-S12-K091
Netzwerkschnittstelle – digitaler Hub
6.1 Inbetriebnahme
GEFAHR
Unkontrollierte Systembewegungen
Bei der Inbetriebnahme und wenn das BNI-Modul Teil
eines Regelsystems ist, dessen Parameter noch nicht
eingestellt sind, kann das System unkontrollierte
Bewegungen ausführen. Dadurch können Personen
gefährdet und Sachschäden verursacht werden.
►Personen müssen sich von den Gefahrenbereichen
der Anlage fernhalten.
►Inbetriebnahme nur durch geschultes Fachpersonal.
►Sicherheitshinweise des Anlagen- oder Systemher-
stellers beachten.
1. Anschlüsse auf festen Sitz und richtige Polung prüfen.
Beschädigte Anschlüsse tauschen.
2. System einschalten.
3. Einstellbare Parameter prüfen und ggf. das BNI neu
konfigurieren.
Insbesondere nach dem Austausch des BNI oder
der Reparatur durch den Hersteller die korrekten
Werte prüfen.
6.2 Hinweise zum Betrieb
– Funktion des BNI und aller damit verbundenen Kompo-
nenten regelmäßig prüfen.
– Zur Erhaltung der Schutzarten kann es je nach
Betriebsbedingungen notwendig sein, regelmäßig die
Anzugsmomente der Stecker und Verschlusskappen
zu prüfen und ggf. nachzuziehen (siehe Kapitel5.1 auf
Seite11).
– Eine direkte UV-Strahlung kann zu einer Verfärbung des
Gehäuses führen. Diese mögliche Verfärbung hat
jedoch keinen Einfluss auf die beschriebenen mecha-
nischen Eigenschaften.
– Bei Funktionsstörungen den Hub außer Betrieb neh-
men.
– Anlage gegen unbefugte Benutzung sichern.
– Befestigung prüfen und ggf. nachziehen.
6.3 Reinigung
Das Produkt darf nur in ausgeschaltetem Zustand gereinigt
werden.
Das Produkt ist beständig gegen zahlreiche alkalische,
neutrale und saure Reinigungsmedien.
►Das Produkt regelmäßig reinigen.
Die Reinigungsintervalle hängen von den Umgebungsbe-
dingungen und der Häufigkeit der Nutzung ab.
6.4 Wartung
Das Produkt ist wartungsfrei.
Zur Erhaltung der Schutzarten kann es je nach Betriebsbe-
dingungen notwendig sein, regelmäßig die Anzugsdrehmo-
mente der Stecker und Verschlusskappen zu prüfen und
ggf. nachzuziehen (siehe Kapitel5.1 auf Seite11).
6 Inbetriebnahme und Betrieb

16 deutsch
BNI LH3-303-S12-K091
Netzwerkschnittstelle – digitaler Hub
Parametereinstellungen sind notwendig. Ausführliche
Informationen hierzu siehe Konfigurations-Manual.
Das Modul muss in die Steuerung eingebunden werden.
Dazu dient die entsprechende IODD-Datei.
Die IODD kann kostenlos unter
www.balluff.com heruntergeladen werden.
Für eine detaillierte Beschreibung der Schnittstelle
und über die hier zur Verfügung gestellten Daten
siehe Konfigurationsanleitung unter
www.balluff.com auf der Produktseite.
7 Systemintegration

www.balluff.com 17deutsch
BNI LH3-303-S12-K091
Netzwerkschnittstelle – digitaler Hub
Das IO-Link-Gerät unterstützt die in diesem Kapitel aufge-
führten Funktionen.
Für weitere Informationen siehe Konfigurationsan-
leitung unter www.balluff.com auf der Produkt-
seite.
Primäre Funktionen
– Identifikation (Identification)
– Digitaler I/O-Hub (Digital I/O Hub)
Sekundäre Funktionen
– Spannungs- und Stromüberwachung (Voltage and
Current Monitoring))
Systemfunktionen
– Gerätestatus und detailierter Gerätestatus (Device
Status and detailed Device Status)
– Resetbefehle (Reset Commands)
– Variantenkonfiguration (Variant Configuration)
– Bedeutung der LED-Zustände und Konfiguration (LED
Meaning and Configuration)
– Prozessdateninformation und -konfiguration (Process
Data Info and Configuration)
– Profilcharakteristik (Profile Characteristic)
– Gerätezugriffssperren (Device Access Locks)
– Parametermanager (Parameter Manager)
8 IO-Link-Schnittstelle

18 deutsch
BNI LH3-303-S12-K091
Netzwerkschnittstelle – digitaler Hub
9.1 Reparatur
Reparaturen am Produkt dürfen nur von Balluff durchge-
führt werden.
Sollte das Produkt defekt sein, nehmen Sie Kontakt mit
unserem Service-Center auf.
9.2 Demontage
►Gerät nur in spannungsfreiem Zustand demontieren!
9.3 Entsorgung
►Befolgen Sie die nationalen Vorschriften zur Entsor-
gung.
Weitere Informationen finden Sie unter
www.balluff.com auf der Produktseite.
9 Reparatur, Demontage und Entsorgung
