Baumer HUBNER BERLIN HOG 11 Service manual

MB072a - 11070667 Baumer_HOG11-R_II_DE-EN (20A1)
HOG 11
Inkrementaler Drehgeber
mit axialem Klemmendeckel
Incremental encoder
with axial terminal cover
Montage- und Betriebsanleitung
Mounting and operating instructions
Option EMS: LED

Baumer_HOG11-R_II_DE-EN (20A1) MB072a - 11070667
Inhaltsverzeichnis
Inhaltsverzeichnis
1Allgemeine Hinweise ................................................................................................................................................1
2Betrieb in explosionsgefährdeten Bereichen .........................................................................................3
3Sicherheitshinweise .................................................................................................................................................5
4Vorbereitung ..................................................................................................................................................................7
4.1 Lieferumfang .....................................................................................................................................................7
4.2 Zur Montage erforderlich (nicht im Lieferumfang enthalten) ...................................................8
4.3 Zur Demontage erforderlich (nicht im Lieferumfang enthalten) .............................................9
4.4 Erforderliches Werkzeug (nicht im Lieferumfang enthalten) ...................................................9
5Montage .............................................................................................................................................................................9
5.1 Schritt 1 und 2 ..................................................................................................................................................9
5.2 Schritt 3 - Einseitig offene Hohlwelle ................................................................................................ 10
5.3 Schritt 3 - Konuswelle ................................................................................................................................11
5.4 Schritt 4 ............................................................................................................................................................ 12
5.5 Schritt 5 - Drehmomentstütze ............................................................................................................... 13
5.6 Hinweis zur Vermeidung von Messfehlern ..................................................................................... 14
5.7 Schritt 7 und 8 ............................................................................................................................................... 15
5.8 Schritt 9 ............................................................................................................................................................ 15
6Abmessungen ............................................................................................................................................................ 16
6.1 Einseitig offene Hohlwelle ...................................................................................................................... 16
6.2 Konuswelle ...................................................................................................................................................... 16
7Elektrischer Anschluss ........................................................................................................................................17
7.1 Beschreibung der Anschlüsse ...............................................................................................................17
7.2 Ausgangssignale ..........................................................................................................................................17
7.3 Klemmenbelegung ...................................................................................................................................... 18
7.4 Option EMS (Enhanced Monitoring System): Status LED / Fehlerausgang ................ 19
7.5 Sensorkabel HEK 8 (Zubehör) ............................................................................................................. 20
8Demontage ................................................................................................................................................................... 21
8.1 Schritt 1 ............................................................................................................................................................ 21
8.2 Schritt 2 ............................................................................................................................................................ 21
8.3 Schritt 3 ............................................................................................................................................................ 22
8.4 Schritt 4 ............................................................................................................................................................ 22
8.5 Schritt 5 ............................................................................................................................................................ 23
8.6 Schritt 6 ............................................................................................................................................................ 23
9Zubehör .......................................................................................................................................................................... 24
10 Technische Daten .................................................................................................................................................... 25
10.1 Technische Daten - elektrisch .............................................................................................................. 25
10.2 Technische Daten - mechanisch ......................................................................................................... 25
11 EU-Konformitätserklärung ................................................................................................................................ 27

MB072a - 11070667 Baumer_HOG11-R_II_DE-EN (20A1)
Table of contents
Table of contents
1General notes ................................................................................................................................................................2
2Operation in potentially explosive environments .................................................................................4
3Security indications .................................................................................................................................................. 6
4Preparation .....................................................................................................................................................................7

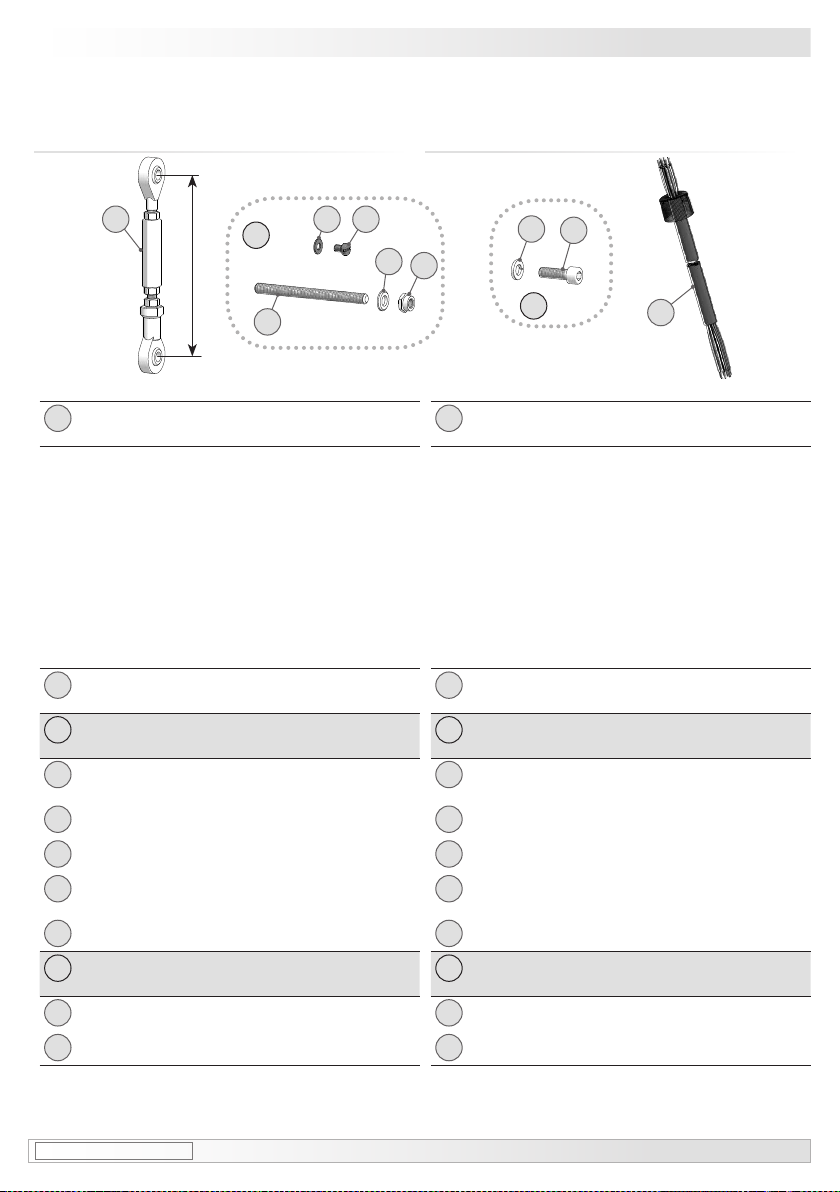

4.1 Scope of delivery ............................................................................................................................................7
4.2 Required for mounting (not included in scope of delivery) ....................................................... 8
4.3 Required for dismounting (not included in scope of delivery) ................................................. 9
4.4 Required tools (not included in scope of delivery) ........................................................................9
5Mounting ...........................................................................................................................................................................9

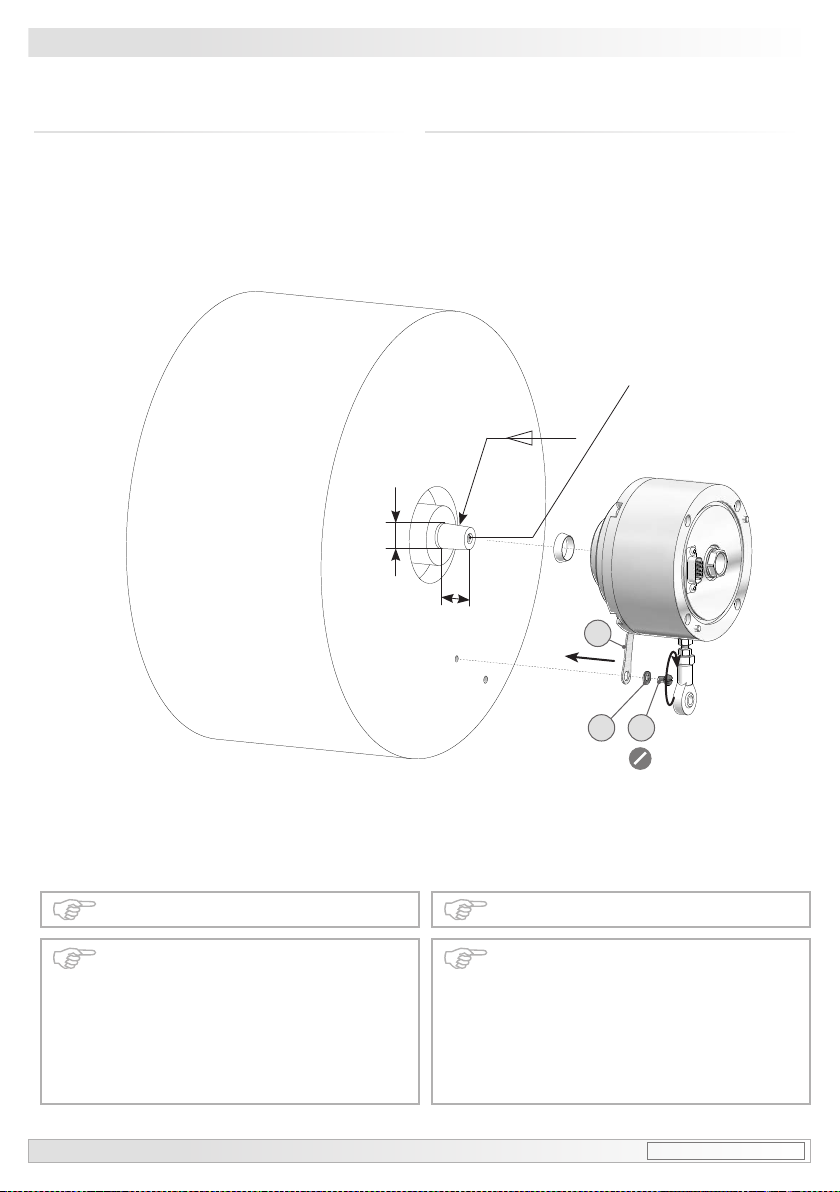

5.1 Step 1 and 2 ......................................................................................................................................................9
5.2 Step 3 - Blind hollow shaft ...................................................................................................................... 10
5.3 Step 3 - Cone shaft .....................................................................................................................................11
5.4 Step 4 ................................................................................................................................................................ 12

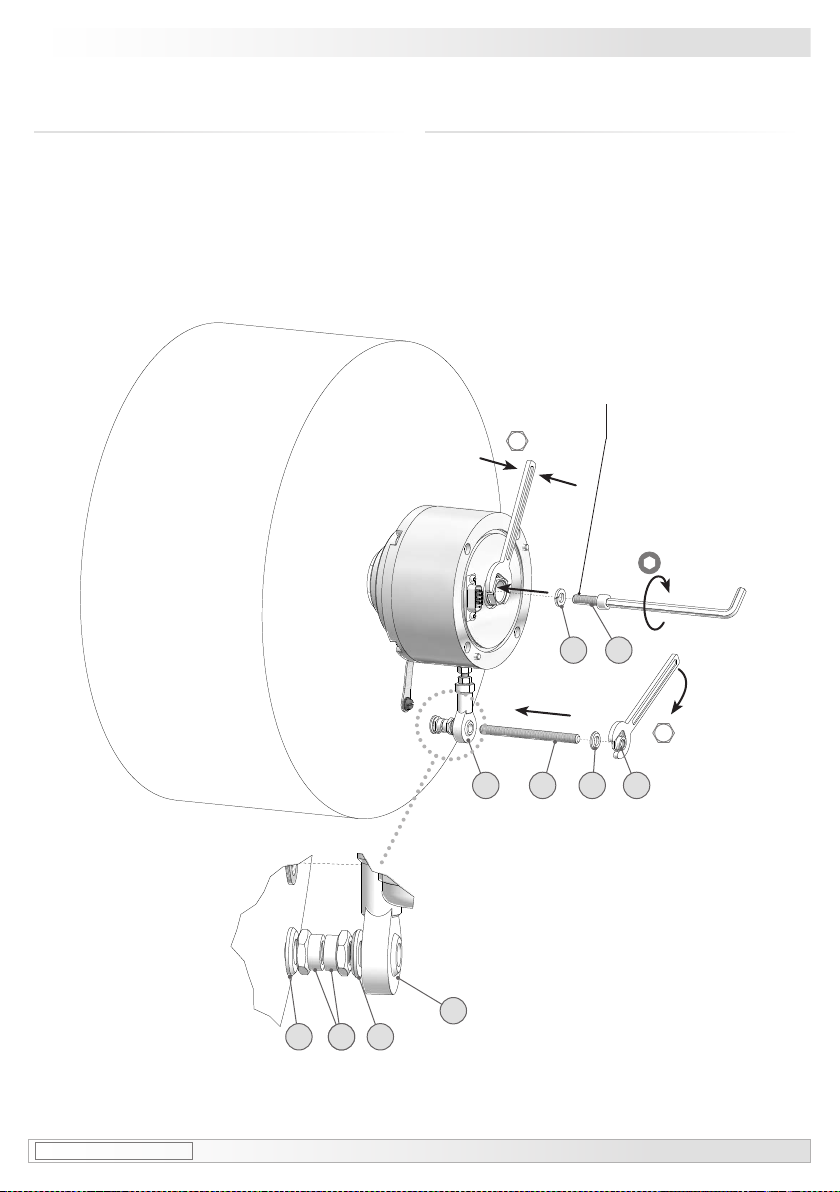

5.5 Step 5 - Torque arm ................................................................................................................................... 13
5.6 How to prevent measurement errors ................................................................................................. 14
5.7 Step 7 and 8 ................................................................................................................................................... 15
5.8 Step 9 ................................................................................................................................................................ 15

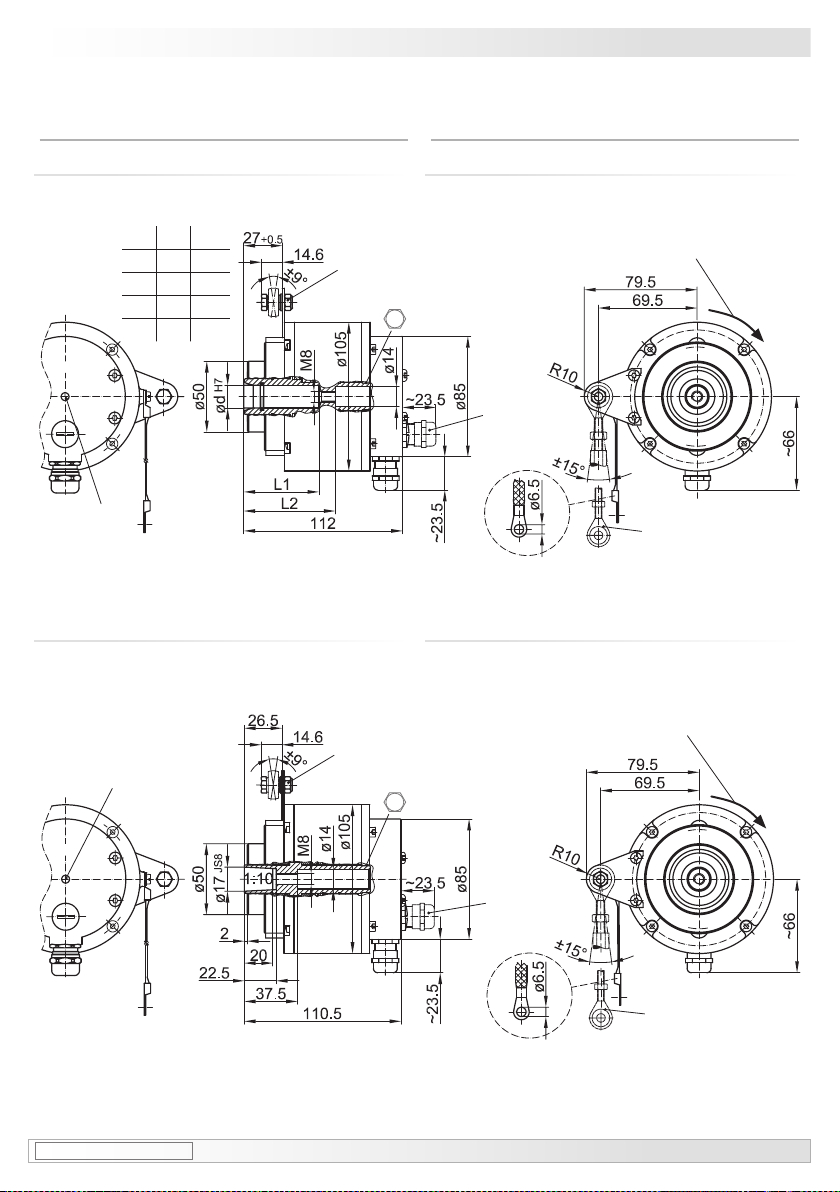

6Dimensions .................................................................................................................................................................. 16
6.1 Blind hollow shaft ........................................................................................................................................ 16
6.2 Cone shaft ....................................................................................................................................................... 16
7Electrical connection ............................................................................................................................................ 17
7.1 Terminalsignicance................................................................................................................................. 17
7.2 Output signals ............................................................................................................................................... 17
7.3 Terminal assignment ................................................................................................................................. 18
7.4 Option EMS (Enhanced Monitoring System): Status LED / Error output ....................... 19
7.5 Sensor cable HEK 8 (accessory) ........................................................................................................ 20
8Dismounting ................................................................................................................................................................ 21
8.1 Step 1 ................................................................................................................................................................ 21
8.2 Step 2 ................................................................................................................................................................ 21
8.3 Step 3 ................................................................................................................................................................ 22
8.4 Step 4 ................................................................................................................................................................ 22
8.5 Step 5 ................................................................................................................................................................ 23
8.6 Step 6 ................................................................................................................................................................ 23
9Accessories ................................................................................................................................................................. 24
10 Technical data ............................................................................................................................................................ 26
10.1 Technical data - electrical ratings ....................................................................................................... 26
10.2 Technical data - mechanical design .................................................................................................. 26
11 EU Declaration of Conformity ......................................................................................................................... 27

1Baumer_HOG11-R_II_DE-EN (20A1) MB072a - 11070667
1Allgemeine Hinweise
1Allgemeine Hinweise
1.1 Zeichenerklärung:
Gefahr
Warnung bei möglichen Gefahren
Hinweis zur Beachtung
Hinweis zur Gewährleistung eines einwandfreien Betriebes des Gerätes
i
Information
Empfehlung für die Gerätehandhabung
1.2 Der inkrementale Drehgeber HOG 11 ist ein opto-elektronisches Präzisionsmessgerät, das
mit Sorgfalt nur von technisch qualiziertem Per sonal gehandhabt werden darf.
1.3 Die zu erwartende Lebensdauer des Gerätes hängt von den Kugellagern ab, die mit einer
Dauerschmierung ausgestattet sind.
1.4 Der Lagertemperaturbereich des Gerätes liegt zwischen -15 °C bis +70 °C.
1.5 Der Betriebstemperaturbereich des Gerätes liegt zwischen -40 °C bis +100 °C
(>3072 Impulse pro Umdrehung: -25...+100 °C), eingeschränkt im Ex-Bereich, siehe
Abschnitt 2, am Gehäuse gemessen.
1.6 EU-Konformitätserklärung gemäß den europäischen Richtlinien.
1.7 Das Gerät ist zugelassen nach UL (gilt nicht für Einsatz in explosionsgefährdeten Bereichen).
1.8 Wir gewähren 2 Jahre Gewährleistung im Rahmen der Bedingungen des Zentralverbandes der
Elektroindustrie (ZVEI).
1.9 Wartungsarbeiten sind nicht erforderlich. Das Gerät darf nur wie in dieser Anleitung beschrie-
ben geöffnet werden. Reparaturen, die ein vollständiges Öffnen des Gerätes erfordern, sind
vom Hersteller durchzuführen. Am Gerät dürfen keine Veränderungen vorgenommen werden.
1.10 Bei Rückfragen bzw. Nachlieferungen sind die auf dem Typenschild des Gerätes angege-
benen Daten, insbesondere Typ und Seriennummer, unbedingt anzugeben.
1.11 Entsorgung (Umweltschutz):
Gebrauchte Elektro- und Elektronikgeräte dürfen nicht im Hausmüll entsorgt werden.
Das Produkt enthält wertvolle Rohstoffe, die recycelt werden können. Wenn immer
möglich sollen Altgeräte lokal am entsprechenden Sammeldepot entsorgt werden. Im
Bedarfsfall gibt Baumer den Kunden die Möglichkeit, Baumer-Produkte fachgerecht zu entsor-
gen. Weitere Informationen siehe www.baumer.com.
i
Achtung!
Beschädigung des auf dem Gerät bendlichen Siegels führt zu Gewährleistungsver-
lust.

MB072a - 11070667 Baumer_HOG11-R_II_DE-EN (20A1)
2
General notes 1
1General notes
1.1 Symbol guide:
Danger
Warnings of possible danger
General information for attention
Informations to ensure correct device operation
i
Information
Recommendation for device handling
1.2 The incremental encoder HOG 11 is an opto electronic precision measurement device
which must be handled with care by skilled personnel only.
1.3 The expected service life of the device depends on the ball bearings, which are equipped with
a permanent lubrication.
1.4 The storage temperature range of the device is between -15 °C and +70 °C.
1.5 The operating temperature range of the device is between -40 °C and +100 °C
(>3072 pulses per revolution: -25...+100 °C), restricted in potentially explosive
environments, see section 2, measured at the housing.
1.6 EU Declaration of Conformity meeting to the European Directives.
1.7 The device is UL approved (not applicable for operation in potentially explosive atmospheres).
1.8 We grant a 2-year warranty in accordance with the regulations of the ZVEI (Central Association
of the German Electrical Industry).
1.9 Maintenance work is not necessary. The device may be only opened as described in this
instruction. Repair work that requires opening the device completely must be carried out by the
manufacturer. Alterations of the device are not permitted.
1.10 In the event of queries or subsequent deliveries, the data on the device type label must be
quoted, especially the type designation and the serial number.
1.11 Disposal (environmental protection):
Do not dispose of electrical and electronic equipment in household waste. The product
contains valuable raw materials for recycling. Whenever possible, waste electrical and
electronic equipment should be disposed locally at the authorized collection point. If
necessary, Baumer gives customers the opportunity to dispose of Baumer products profession-
ally. For further information see www.baumer.com.
i
Warning!
Damaging the seal on the device invalidates warranty.

3Baumer_HOG11-R_II_DE-EN (20A1) MB072a - 11070667
2Betrieb in explosionsgefährdeten Bereichen
2Betrieb in explosionsgefährdeten Bereichen
Das Gerät entspricht der Richtlinie 2014/34/EU für explosionsgefährdete Bereiche.
Der Einsatz ist gemäß den Gerätekategorien 3 G (Ex-Atmosphäre Gas) und 3D(Ex-Atmo-
sphäre Staub) zulässig.
Gerätekategorie 3 G: - Ex-Kennzeichnung: II 3 G Ex nA IIC T4 Gc
- Normenkonformität: EN 60079-0:2012 + A11:2013
EN 60079-15:2010
- Zündschutzart: nA
- Temperaturklasse: T4
- Gerätegruppe: II
Gerätekategorie 3 D: - Ex-Kennzeichnung: II 3 D Ex tc IIIC T135°C Dc
- Normenkonformität: EN 60079-31:2014
- Schutzprinzip: Schutz durch Gehäuse
- Max. Oberächentemperatur: +135 °C
- Gerätegruppe: III
Der Einsatz in anderen explosionsgefährdeten Bereichen ist nicht zulässig.
2.1 Der maximale Umgebungstemperaturbereich für den Einsatz des Gerätes im Ex-Bereich
beträgt -20 °C bis +40 °C.
2.2 Der Anlagenbetreiber hat zu gewährleisten, dass eine mögliche Staubablagerung eine maxi-
male Schichtdicke von 5 mm nicht überschreitet (gemäß EN 60079-14).
2.3 Eine gegebenenfalls an anderen Stellen aufgeführte UL-Listung gilt nicht für den Einsatz im
Ex-Bereich.
2.4 Das Gerät darf nur in Betrieb genommen werden, wenn ...
– die Angaben auf dem Typenschild des Gerätes mit dem zulässigen Ex-Einsatzbereich vor
Ort übereinstimmen (Gerätegruppe, Kategorie, Zone, Temperaturklasse bzw. maximale
Oberächentemperatur),
– die Angaben auf dem Typenschild des Gerätes mit dem Spannungsnetz übereinstimmen,
– das Gerät unbeschädigt ist (keine Schäden durch Transport und Lagerung) und
– sichergestellt ist, dass keine explosionsfähige Atmosphäre, Öle, Säure, Gase, Dämpfe,
Strahlungen etc. bei der Montage vorhanden sind.
2.5 An Betriebsmitteln, die in explosionsgefährdeten Bereichen eingesetzt werden, darf keine
Veränderung vorgenommen werden. Reparaturen dürfen nur durch vom Hersteller autorisierte
Stellen ausgeführt werden. Bei Zuwiderhandlung erlischt die Ex-Zulassung.
2.6 Bei der Montage und Inbetriebnahme ist die Norm EN 60079-14 zu beachten.
Das Gerät ist entsprechend den Angaben in der Montage- und Betriebsanleitung zu
betreiben. Die für die Verwendung bzw. den geplanten Einsatzzweck zutreffenden
Gesetze, Richtlinien und Normen sind zu beachten.

MB072a - 11070667 Baumer_HOG11-R_II_DE-EN (20A1)
4
Operation in potentially explosive environments 2
2Operation in potentially explosive environments
The device complies with the directive 2014/34/EU for potentionally explosive atmospheres.
It can be used in accordance with equipment categories 3 G (explosive gas atmosphere) and
3D(explosive dust atmosphere).
Equipment category 3 G: - Ex labeling: II 3 G Ex nA IIC T4 Gc
- Conforms to standard: EN 60079-0:2012 + A11:2013
EN 60079-15:2010
- Type of protection: nA
- Temperature class: T4
- Group of equipment: II
Equipment category 3 D: - Ex labeling: II 3 D Ex tc IIIC T135°C Dc
- Conforms to standard: EN 60079-31:2014
- Protective principle: Protection by enclosure
- Max. surface temperature: +135 °C
- Group of equipment: III
The operation in other explosive atmospheres is not permissible.
2.1 In Ex areas the device must only be used within the ambient temperature range from -20 °C to
+40 °C.
2.2 The plant operator must ensure that any possible dust deposit does not exceed a thickness of
5 mm (in accordance with EN 60079-14).
2.3 An UL listing that may be stated elsewhere is not valid for use in explosive
environments.
2.4 Operation of the device is only permissible when ...
– the details on the type label of the device match the on-site conditions for the permissible
Ex area in use (group of equipment, equipment category, zone, temperature class or maxi-
mum surface temperature),
– the details on the type label of the device match the electrical supply network,
– the device is undamaged (no damage resulting from transport or storage), and
– it has been checked that there is no explosive atmosphere, oils, acids, gases, vapors,
radiation etc. present when mounting.
2.5 It is not permissible to make any alteration to equipment that is used in potentially explosive en-
vironments. Repairs may only be carried out by authorized authorities provided by the manufac-
turer. Contravention invalidates the EX approval.
2.6 Attend the norm EN 60079-14 during mount and operation.
The device must be operated in accordance with the stipulations of the mounting and
operating instructions. The relevant laws, regulations and standards for the planned
application must be observed.

5Baumer_HOG11-R_II_DE-EN (20A1) MB072a - 11070667
3Sicherheitshinweise
3Sicherheitshinweise
3.1 Verletzungsgefahr durch rotierende Wellen
Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden.
• Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen.
3.2 Zerstörungsgefahr durch elektrostatische Auadung
Die elektronischen Bauteile im Gerät sind empndlich gegen hohe Spannungen.
• Steckkontakte und elektronische Komponenten nicht berühren.
• Ausgangsklemmen vor Fremdspannungen schützen.
• Maximale Betriebsspannung nicht überschreiten.
3.3 Zerstörungsgefahr durch mechanische Überlastung
Eine starre Befestigung kann zu Überlastung durch Zwangskräfte führen.
• Die Beweglichkeit des Gerätes niemals einschränken.
Unbedingt die Montagehinweise beachten.
• Die vorgegebenen Abstände und/oder Winkel unbedingt einhalten.
3.4 Zerstörungsgefahr durch mechanischen Schock
Starke Erschütterungen, z. B. Hammerschläge, können zur Zerstörung der Abtastung führen.
• Niemals Gewalt anwenden.
Bei sachgemäßer Montage lässt sich alles leichtgängig zusammenfügen.
• Für die Demontage geeignetes Abziehwerkzeug benutzen.
3.5 Zerstörungsgefahr durch Verschmutzung
Schmutz kann im Gerät zu Kurzschlüssen und zur Beschädigung der Abtastung führen.
• Während aller Arbeiten am Gerät auf absolute Sauberkeit achten.
• Niemals Öl oder Fett in das Innere des Gerätes gelangen lassen.
3.6 Zerstörungsgefahr durch klebende Flüssigkeiten
Klebende Flüssigkeiten können die Abtastung und die Kugellager beschädigen. Die Demontage
eines mit der Achse verklebten Gerätes kann zu dessen Zerstörung führen.
3.7 Explosionsgefahr
Das Gerät darf in explosiongefährdeten Bereichen der Kategorien 3 D und 3 G eingesetzt wer-
den. Der Betrieb in anderen explosionsgefährdeten Bereichen ist nicht zulässig.

MB072a - 11070667 Baumer_HOG11-R_II_DE-EN (20A1)
6
Security indications 3
3Security indications
3.1 Risk of injury due to rotating shafts
Hair and clothes may become tangled in rotating shafts.
• Before all work switch off all voltage supplies and ensure machinery is stationary.
3.2 Risk of destruction due to electrostatic charge
Electronic parts contained in the device are sensitive to high voltages.
• Do not touch plug contacts or electronic components.
• Protect output terminals against external voltages.
• Do not exceed maximum voltage supply.
3.3 Risk of destruction due to mechanical overload
Rigid mounting may give rise to constraining forces.
• Never restrict the freedom of movement of the device.
The mounting instructions must be followed.
• Itisessentialthatthespeciedclearancesand/oranglesareobserved.
3.4 Risk of destruction due to mechanical shock
Violent shocks, e. g. due to hammer impacts, can lead to the destruction of the sensing system.
• Never use force.
Mounting is simple when correct procedure is followed.
• Use suitable puller for dismounting.
3.5 Risk of destruction due to contamination
Dirt penetrating inside the device can cause short circuits and damage the sensing system.
• Absolute cleanliness must be maintained when carrying out any work on the device.
• Never allow lubricants to penetrate the device.
3.6 Risk of destruction due to adhesive uids
Adhesiveuidscandamagethesensingsystemandtheballbearings.Dismountingadevice,
secured to a shaft by adhesive may lead to the destruction of the device.
3.7 Explosion risk
You can use the device in areas with explosive atmospheres of category 3 D and 3 G. The op-
eration in other explosive atmospheres is not permissible.

7Baumer_HOG11-R_II_DE-EN (20A1) MB072a - 11070667
4Vorbereitung
4.1 Lieferumfang
4Preparation
4.1 Scope of delivery
4Vorbereitung / Preparation
13
34
9
8
2
10
11
16
12
1
67 5
radial
axial
1Gehäuse
2Einseitig offene Hohlwelle oder Konuswelle
mit Schlüsseläche SW 17 mm
3Spannelement
(nur bei einseitig offener Hohlwelle)
4Stützblech für Drehmomentstütze
5Sechskantschraube M6x18 mm, ISO 4017
6Scheibe B6, ISO 7090
7Selbstsichernde Mutter M6, ISO 10511
8Klemmendeckel mit O-Ring
9Ejot-Innensechskantschraube M4x14 mm
10 Verschlussstopfen
11 Option EMS: Status LED 1), s. Abschnitt 7.4.
12 Erdungsband ~230 mm lang
13 D-SUB Stecker am
Gerätegehäuse
14 D-SUB Buchse zur Verbindung mit 13
15 Anschlussklemmen, siehe Abschnitt 7.3.
16 Kabelverschraubung M16x1,5 mm
für Kabel ø5...9 mm
17 Zentrierstift für Abdeckhaube
1) Option EMS: HOG 11.2
1Housing
2Blind hollow shaft or cone shaft with spanner
at17mma/f
3Clamping element
(only for blind hollow shaft)
4Support plate for torque arm
5Hexagon screw M6x18 mm, ISO 4017
6Washer B6, ISO 7090
7Self-locking nut M6, ISO 10511
8Terminal cover with o-ring
9Ejot hexagon socket screw M4x14 mm
10 Plug
11 Option EMS: Status LED 1), see section 7.4.
12 Earthing strap, length ~230 mm
13 D-SUB connector (male) on the
device housing
14 D-SUB connector (fem) for connect with 13
15 Connecting terminal, see section 7.3.
16 Cable gland M16x1.5 mm
for cable ø5...9 mm
17 Centering pin for cover
1) Option EMS: HOG 11.2
17
14
15
1)

MB072a - 11070667 Baumer_HOG11-R_II_DE-EN (20A1)
8
Vorbereitung / Preparation 4
4.2 Zur Montage erforderlich
(nicht im Lieferumfang enthalten)
4.2 Required for mounting
(not included in scope of delivery)
18
20a
20e 20d
20b 20c
21a 21b
19
3x 3x
20
21
L
18 Drehmomentstütze, als Zubehör erhältlich:
Bestellnummer Länge L, Version
11043628 67...70 mm, Standard
11004078 125 (±5) mm 2), Standard
11002915 440 (+20/-15) mm 3), Standard
11054917 67...70 mm, isoliert
11072795 125 (±5) mm 2), isoliert
11082677 440 (+20/-15) mm 3), isoliert
11054918 67...70 mm, rostfrei
11072787 125 (±5) mm 2), rostfrei
11072737 440 (+20/-15) mm 3), rostfrei
19 Sensorkabel HEK 8,
als Zubehör erhältlich, siehe Abschnitt 7.5.
20 Montageset als Zubehör erhältlich:
Bestellnummer 11077197, bestehend aus ...
20a
Gewindestange M6 (1.4104),
Länge variabel (≤210 mm)
20b
Scheibe B6,4, ISO 7090
20c
Selbstsichernde Mutter M6, ISO 10511
20d
Zylinderschraube M6x8 mm für Erdungsband,
ISO 1207
20e
Scheibe B6,4 für Erdungsband, ISO 7090
21 Montage-/Demontageset als Zubehör erhält-
lich: Bestellnr. 11077087, bestehend aus ...
21a
Federring 6, DIN 7980
21b
Zylinderschraube M6x30 mm, ISO 4762
2) Kürzbar auf ≥71 mm
3) Kürzbar auf ≥131 mm
18 Torque arm, available as accessory:
Order number Length L, version
11043628 67...70 mm, standard
11004078 125 (±5) mm 2), standard
11002915 440 (+20/-15) mm 3), standard
11054917 67...70 mm, insulated
11072795 125 (±5) mm 2), insulated
11082677 440 (+20/-15) mm 3), insulated
11054918 67...70 mm, stainless
11072787 125 (±5) mm 2), stainless
11072737 440 (+20/-15) mm 3), stainless
19 Sensor cable HEK 8,
available as accessory, see section 7.5.
20 Mounting kit available as accessory:
Order number 11077197, including ...
20a
Thread rod M6 (1.4104),
lengthvariable(≤210mm)
20b
Washer B6.4, ISO 7090
20c
Self-locking nut M6, ISO 10511
20d
Cylinder screw M6x8 mm for earthing strap,
ISO 1207
20e
Washer B6.4 for earthing strap, ISO 7090
21 Mounting/dismounting kit available as acces-
sory: Order number 11077087, including ...
21a
Spring washer 6, DIN 7980
21b
Cylinder screw M6x30 mm, ISO 4762
2) Canbeshortenedto≥71mm
3) Canbeshortenedto≥131mm

9Baumer_HOG11-R_II_DE-EN (20A1) MB072a - 11070667
4-5 Vorbereitung - Montage / Preparation - Mounting
5Montage
5.1 Schritt 1 und 2
5Mounting
5.1 Step 1 and 2
4.4 Erforderliches Werkzeug
(nicht im Lieferumfang enthalten)
4.4 Required tools
(not included in scope of delivery)
4.3 Zur Demontage erforderlich
(nicht im Lieferumfang enthalten)
4.3 Required for dismounting
(not included in scope of delivery)
21
21c 21d
21 Montage-/Demontageset als Zubehör erhält-
lich: Bestellnr. 11077087, bestehend aus ...
21c
Gewindestift M6x10 mm, ISO 7436
21d
Zylinderschraube M8x45 mm, ISO 4762
21 Mounting/dismounting kit available as acces-
sory: Order number 11077087, including ...
21c
Setscrew M6x10 mm, ISO 7436
21d
Cylinder screw M8x45 mm, ISO 4762
* *
18 *
7 64
5
* **
*
* Siehe Seite 7 oder 8
See page 7 or 8
9 8
3, 5 und 6 mm
1,6x8 mm und 0,8x4 mm
10 (2x) und 17 mm
22 Werkzeugset als Zubehör erhältlich:
Bestellnummer 11068265
3, 5 and 6 mm
1.6x8 mm and 0.8x4 mm
10 (2x) and 17 mm
22 Tool kit available as accessory:
Order number 11068265
3 mm
10 mm
10 mm

MB072a - 11070667 Baumer_HOG11-R_II_DE-EN (20A1)
10
Montage / Mounting 5
5.2 Schritt 3 - Einseitig offene Hohlwelle 5.2 Step 3 - Blind hollow shaft
Antriebswelle einfetten. Lubricate drive shaft.
Die Antriebswelle sollte einen
möglichst kleinen Rundlauffehler
aufweisen, da dieser zu einem
Winkelfehler führen kann, siehe
Abschnitt 5.6.
Rundlauffehler verursachen Vibrati-
onen, die die Lebensdauer des
Gerätes verkürzen können.
The drive shaft should have as less
runout as possible because this can
otherwise result in an angle error, see
section 5.6.
Runouts can cause vibrations, which
can shorten the service life of the
device.
L
ødh6
Zentrierbohrung / Center hole
DIN 332-D, M6x16 mm
3*
12 *
20d20e
*
*
M6
ød1
ødh6
16 mm
3
2
*
*
1.6x8 mm
* Siehe Seite 7 oder 8
See page 7 or 8
52 mm (40-52 mm)
53 mm
ødh6 ød1
15 mm ≥ ø19 mm
16 mm ≥ ø20 mm

11 Baumer_HOG11-R_II_DE-EN (20A1) MB072a - 11070667
5Montage / Mounting
5.3 Step 3 - Cone shaft5.3 Schritt 3 - Konuswelle
20 mm
1:10
ø17JS8 mm
Zentrierbohrung
Center hole
DIN 332-D, M6x16 mm
12 *
* Siehe Seite 7 oder 8
See page 7 or 8
20d20e
**
Antriebswelle einfetten. Lubricate drive shaft.
Die Antriebswelle sollte einen
möglichst kleinen Rundlauffehler
aufweisen, da dieser zu einem
Winkelfehler führen kann, siehe
Abschnitt 5.6.
Rundlauffehler verursachen Vibrati-
onen, die die Lebensdauer des
Gerätes verkürzen können.
The drive shaft should have as less
runout as possible because this can
otherwise result in an angle error, see
section 5.6.
Runouts can cause vibrations, which
can shorten the service life of the
device.
1.6x8 mm

MB072a - 11070667 Baumer_HOG11-R_II_DE-EN (20A1)
12
Montage / Mounting 5
5.4 Schritt 4 5.4 Step 4
Anzugsmoment
einseitig offene Hohlwelle:
Tightening torque
blind hollow shaft:
Mt= 6 Nm
Anzugsmoment
Konuswelle:
Tightening torque
cone shaft:
Mt= 3...4 Nm
21b21a
20a
18
20b 20c
**
** * *
*Siehe Seite 8
See page 8
20b 20b
18
21b
* *
*
*
20c
*
10 mm
17 mm
5 mm

13 Baumer_HOG11-R_II_DE-EN (20A1) MB072a - 11070667
5Montage / Mounting
5.5 Schritt 5 - Drehmomentstütze 5.5 Step 5 - Torque arm
15°
15°
9°
9°
9°
9°
L1
L2 (≥L1)
Die Montage der Drehmomentstütze
sollte spielfrei erfolgen. Ein Spiel von
beispielsweise ±0,03 mm entspricht
einem Rundlauffehler des Gerätes von
0,06 mm, was zu einem großen
Winkelfehler führen kann, siehe
Abschnitt 5.6.
The torque arm should be mounted
free from clearance. A play of just
±0.03 mm, results in a runout of the
device of 0.06 mm. That may lead to a
large angle error, see section 5.6.

MB072a - 11070667 Baumer_HOG11-R_II_DE-EN (20A1)
14
Montage / Mounting 5
5.6 Hinweis zur Vermeidung von Messfeh-
lern
Für einen einwandfreien Betrieb des
Gerätes ist eine korrekte Montage, ins-
besondere auch der Drehmomentstütze,
notwendig, wie beschrieben in Abschnitt
5.1 bis 5.5.
Der Rundlauffehler der Antriebswelle
sollte möglichst nicht mehr als 0,2 mm
(0,03 mm empfohlen) betragen, da hier-
durch Winkelfehler verursacht werden.
Solche Winkelfehler können durch einen
größeren Abstand L1 reduziert werden 4).
Dabei ist zu beachten, dass die Länge L2
der Drehmomentstütze, siehe Abschnitt
5.5, mindestens gleich L1 sein sollte 5).
Der Winkelfehler kann wie folgt berechnet
werden:
Δρmech = ± 90°/π· R/L1
mit R:
Rundlauffehler in mm
L1:
Abstand der Drehmomentstütze zum
Gerätemittelpunkt in mm
Berechnungsbeispiel:
Für R= 0,06 mm und L1 = 69,5 mm ergibt
sich ein Winkelfehler
Δρmech von ± 0,025°.
i
Weitere Informationen erhalten Sie
unter der Telefon-Hotline
[phone]
5.6 How to prevent measurement errors
To ensure that the device operates cor-
rectly, it is necessary to mount it accu-
rately as described in section 5.1 to 5.5,
which includes correct mounting of the
torque arm.
The radial runout of the drive shaft should
not exceed 0.2 mm (0.03 mm recom-
mended), if at all possible, to prevent an
angle error.
An angle error may be reduced by
increasing the length of L1 4). Make sure
that the length L2 of the torque arm, see
section 5.5, is at least equal to L1 5).
The angle error can be calculated as
follows:
Δρmech = ± 90°/π· R/L1
with R:
Radial runout in mm
L1:
Distance of the torque arm to the center
point of the device in mm
Example of calculation:
For R= 0.06 mm and L1 = 69.5 mm the
resulting angle error
Δρmech equals ± 0.025°.
i
For more information,
call the telephone hotline at
[phone]
4) Auf Anfrage sind hierzu verschiedene Stützbleche für die
Drehmomentstütze erhältlich.
5) Wenn L2 < L1 muss mit der Länge L2 gerechnet werden.
4) For this different support plates for the torque arm are
available on request.
5) If L2 < L1, L2 must be used in the calculation formula.

15 Baumer_HOG11-R_II_DE-EN (20A1) MB072a - 11070667
5Montage / Mounting
5.7 Schritt 7 und 8 5.7 Step 7 and 8
5.8 Schritt 9 5.8 Step 9
~50 mm
Ansicht X
siehe Abschnitt 7.3.
View X
see section 7.3.
Kabelschirm
Cable shield
16 *
8*
19 *
*
* Siehe Seite 7 oder 8
See page 7 or 8
**
15
Anzugsmoment
Tightening torque
Mt= 2...3 Nm
ø5...9 mm
98
Vor der Montage des Klemmenkasten-
deckels prüfen, ob die Klemmenka-
stendeckeldichtung unbeschädigt ist.
Check that the seal of the terminal box
is not damaged before mounting the
terminal box.
Zur Gewährleistung der angegebenen
Schutzart sind nur geeignete Kabel-
durchmesser zu verwenden.
To ensure the specied protection
class of the device the correct cable
diameter must be used.
17 mm
3 mm

MB072a - 11070667 Baumer_HOG11-R_II_DE-EN (20A1)
16
Abmessungen / Dimensions 6
6Abmessungen
6.1 Einseitig offene Hohlwelle
(74560, 74561)
6Dimensions
6.1 Blind hollow shaft
(74560, 74561)
6.2 Konuswelle
(74566)
6.2 Cone shaft
(74566)
Option
Um 90° versetzt gezeichnet
Drawing 90° rotated
Drehrichtung positiv
Positive rotating direction
ødH7 L1 L2
12 53 65.5
14 53 65.5
16 53 65.5
20 35 50
Zubehör
Accessory
LED 1)
Option
Um 90° versetzt gezeichnet
Drawing 90° rotated
Drehrichtung positiv
Positive rotating direction
Zubehör
Accessory
LED 1)
1) Option EMS
Alle Abmessungen in Millimeter (wenn nicht anders angegeben)
All dimensions in millimeters (unless otherwise stated)
17
17

17 Baumer_HOG11-R_II_DE-EN (20A1) MB072a - 11070667
7Elektrischer Anschluss / Electrical connection
7Elektrischer Anschluss
7.1 Beschreibung der Anschlüsse
7Electrical connection
7.1 Terminal signicance
+UB Betriebsspannung
Voltage supply
0V ( )Masseanschluss
Ground
Erdungsanschluss (Gehäuse)
Earth ground (housing)
K1 Ausgangssignal Kanal 1
Output signal channel 1
K1 Ausgangssignal Kanal 1 invertiert
Output signal channel 1 inverted
K2 Ausgangssignal Kanal 2 (90° versetzt zu Kanal 1)
Output signal channel 2 (offset by 90° to channel 1)
K2 Ausgangssignal Kanal 2 invertiert
Output signal channel 2 inverted
K0 Nullimpuls (Referenzsignal)
Zero pulse (reference signal)
K0 Nullimpuls invertiert
Zero pulse inverted
Err Fehlerausgang
Error output
7.2 Ausgangssignale 7.2 Output signals
Signalfolge bei
positiver Drehrichtung,
siehe auch Abschnitt 6.
Sequence for positive
rotating direction,
see also section 6.
K1
K1
K2
K2
K0
K0
90°
