Montage- und Betriebsanleitung
Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser
Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzun-
gen von Körper und Gesundheit der Benutzer, z.B. Quetschungen, führen, so
dass bauliche Veränderungen nur nach Absprache mit uns und unserer Zustim-
mung erfolgen dürfen und unsere Hinweise, insbesondere in der vorliegenden
Montage- und Betriebsanleitung, unbedingt zu beachten sind.
Eine Weiterverarbeitung der Produkte entgegen deren bestimmungsgemäßen
Verwendung ist nicht zulässig.
Endproduktehersteller und Installateur haben darauf zu achten, dass bei Ver-
wendung unserer Produkte alle, insbesondere hinsichtlich Herstellung des
Endproduktes, Installation und Kundenberatung, erforderlichen gesetzlichen
und behördlichen Vorschriften, insbesondere die einschlägigen aktuellen
EMV-Vorschriften, beachtet und eingehalten werden.
Gewährleistung
Allgemeines
Die vom Werk mit aktuellem Datum und Uhrzeit (MEZ) ausgelieferte TC52,
steuert den Antrieb automatisch zu den Astrozeiten (Sonnenauf- und Unter-
gangszeiten). Eine manuelle Bedienung der TC52 ist jederzeit möglich.
Durch den Batteriebetrieb ist auch bei abgezogenen Bedienteil eine Program-
mierung möglich, da die Anzeige erhalten bleibt.
Durch den einfach anzubringenden Lichtsensor kann die TC52 zu einer kom-
fortablen Sonnenschutz-Steuerung (Beschattung der Panzen und Möbel) er-
weitert werden.

fr
en
de
nl
5
Sicherheitshinweise
Vorsicht
• VerletzungsgefahrdurchStromschlag.
• Anschlüssean230VNetzmüssendurcheineElektrofachkrafterfol-
gen.
• SchaltenSievorderMontagedieAnschlussleitungspannungsfrei.
• DieVorschriftenderörtlichenEnergieversorgungsunternehmenso-
wiedieBestimmungenfürnasseundfeuchteRäumenachVDE100,
sindbeimAnschlusseinzuhalten.
• NurintrockenenRäumenverwenden.
• VerwendenSienurunveränderteBecker Originalteile.
• HaltenSiePersonenausdemFahrbereichderAnlagenfern.
• HaltenSieKindervonSteuerungenfern.
• BeachtenSieIhrelandesspezischenBestimmungen.
• VerbrauchteBatterienfachgerechtentsorgen.Batteriennurdurch
identischenTyp(CR2032)ersetzen.
• WirddieAnlagedurcheinodermehrereGerätegesteuert,mussder
FahrbereichderAnlagewährenddesBetriebeseinsehbarsein.
• Für den Anschluss von Steuerleitungen (Schutzkleinspannungen)
dürfen nur Leitungstypen mit ausreichender Spannungsfestigkeit
verwendetwerden.
• GerätenthältverschluckbareKleinteile.
Bestimmungsgemäße Verwendung
Die TC52 darf nur für die Ansteuerung von Rollladen- und Jalousieanlagen ver-
wendet werden.
Der Anschluss von Fremdgeräten muss in Rücksprache mit dem Fachhandel
durchgeführt werden.

6
Montage- und Betriebsanleitung

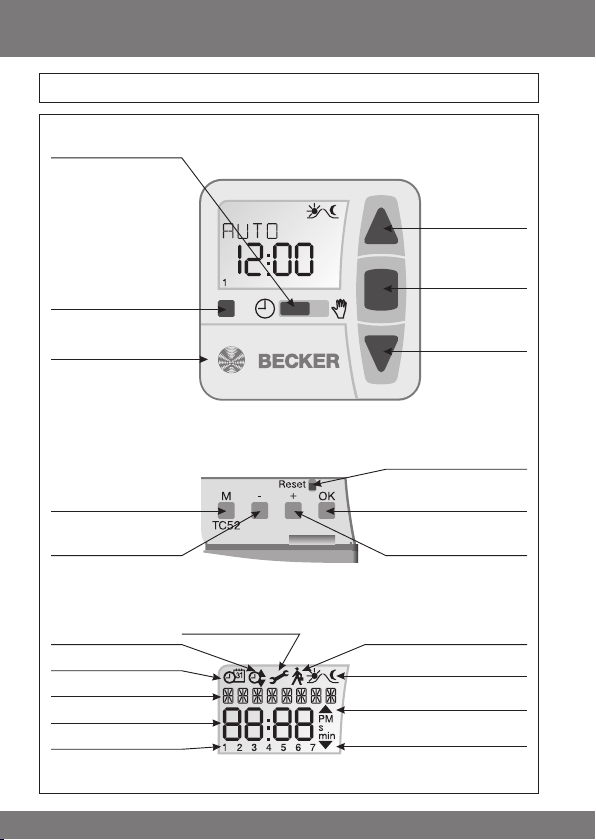

Anzeigen- und Tastenerklärung
Hand -/ Automatik-
Schiebeschalter
Notsignal-
kontrollleuchte
Abdeckklappe
Tasten unter der Abdeckklappe
MENUE-Taste
- Taste
Programm
Displaysymbolik
Einstellung
Uhr/Datum
Textzeile
Ziernanzeige
Wochentage (Mo.-So.)
AUF-Taste
STOPP-Taste
AB-Taste
RESET-Taste
OK-Taste
+ Taste
Funktion
Astro
Auahrt
Abfahrt

fr
en
de
nl
7
Montage/Anschluss

8
Montage- und Betriebsanleitung

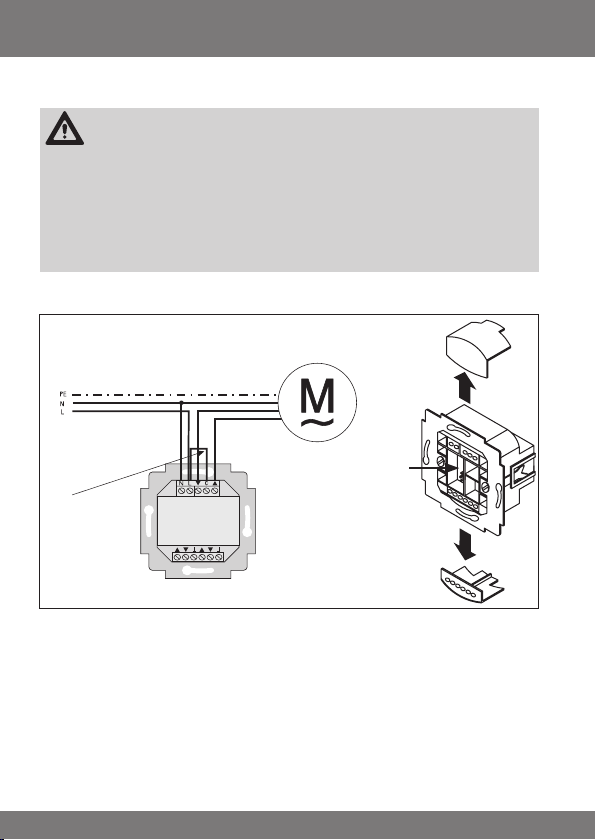

Anschluss als Antriebssteuergerät
Vorsicht
• VerletzungsgefahrdurchStromschlag.
• AnschlussnurdurcheineElektrofachkraft!
• Wird mehr als ein Antrieb über die TC52 angesteuert, müssen die
Antriebe durch Relaissteuerungen entkoppelt werden. Diese Ent-
kopplung entfällt bei Becker-Antrieben mit elektronischer Endab-
schaltung.
BeachtenSiedenSchaltstromdesGerätes.
1. Schließen Sie das Netzteil der TC52 wie folgt an:
2. Setzen Sie die Schutzkappen wieder auf das Netzteil.
3. Befestigen Sie das Netzteil in der Dose.
4. Setzen Sie das Bedienteil in den Rahmen und stecken Sie dieses in das Netz-
teil ein.
Anschluss für
Lichtsensor
Rohrantrieb
grün-gelb
blau
braun/schwarz
schwarz/braun
Brücke
EINZEL ZENTRAL

fr
en
de
nl
9
Anschluss als Gruppensteuergerät
Achtung
WirddieSteuerungz.B.alsGruppensteuergerätverwendet,darfkeine
BrückezwischendenKlemmenLundCeingelegtsein!
1. Schließen Sie das Netzteil der TC52 wie folgt an:
2. Setzen Sie die Schutzkappen wieder auf das Netzteil.
3. Befestigen Sie das Netzteil in der Dose.
4. Setzen Sie das Bedienteil in den Rahmen und stecken Sie dieses in das Netz-
teil ein.
Rohrantrieb
grün-gelb
blau
braun/schwarz
schwarz/braun
Brücke
Zentral leitung
EINZEL ZENTRAL
EINZEL ZENTRAL

10
Montage- und Betriebsanleitung
Hinweis
EskannamGeräteinLichtsensorangeschlossenwerden,sieheBedie-
nungsanleitungCentronicSensorControlSC43.
Lichtsensor
Erklärungen
Rollladen-Auswahl
Bei der Rollladen¬Funktion fährt der Rollladen nach Betätigung einer Fahrtaste
in Selbsthaltung.
Jalousie-Auswahl
Bei der Jalousie¬Funktion fährt die Jalousie im Tippbetrieb, um eine genaue
Positionierung der Lamellen zu ermöglichen. Drücken Sie eine Fahrtaste länger
als 1 Sekunde, fährt die Jalousie in Selbsthaltung.
Nach Anfahren der programmierten Zwischen- und Endlagenposition wird auto-
matisch eine Wendung der Lamellen durchgeführt (wenn die Wendeposition
programmiert wurde).
Hand/Auto Schiebeschalter
In der Schiebeschalterstellung „ “ werden nur manuelle Fahrbefehle ausge-
führt (z.B.: AUF, STOP, AB per Tastendruck).
In der Schiebeschalterstellung „ “ werden automatische Fahrbefehle ausge-
führt (z.B. Beschattungsfunktion, Dämmerungsfunktion, Zeit, Astrofunktion,...)
Notsignalkontrollleuchte
Ein Notsignal wird durch das Aueuchten der Notsignalkontrollleuchte signali-
siert. Von einem Notsignal spricht man, wenn ein dauerhaftes Schaltsignal an
den Gruppen- oder Einzelsteuereingängen für länger als 5 Sekunden anliegt.
Gruppensteuerung
Unter einer Gruppe versteht man die Steuerung mehrerer Antriebe zum glei-
chen Zeitpunkt.
Betriebsmodus
Sie sehen im Display die Uhrzeit und den akt. Betriebsmodus z.B. URLAUB
OK-Taste
Durch Drücken der OK-Taste, werden die aktuell angezeigten Werte gespei-
chert.
