LIBRETTO ISTRUZIONI
INSTRUCTION BOOK
MODE D’EMPLOI
BEDIENUNGSANLEITUNG
FOLLETO DE INSTRUCCIONES
Radiatori ad olio
Oil-filled radiators
Radiateurs bain d’huile
Ölradiator
Radiador de aceite
mod. S110TT (type S110)
mod. S109T.EU (type S110)
mod. S109.EU (type S111)
mod. S111.EU (type S111)
mod. S107.EU (type S119)
1/32
Assembly page 1/32


Copies of the I/B. Please reproduce them without any
changes except under special instruction from Bimar
(Italy). The pages must be reproduced and folded in
order to obtain a booklet A5 (+/- 148.5 mm width x 210
mm height). When folding, make sure you keep the good
numbering when you turn the pages of the I/B. Don’t
change the page numbering. Keep the language
integrity.
Fax [phone]
AVVERTENZE
Q
uesto simbolo indica che è ncessario leggere attentamente queste istruzioni prima
dell’uso dell’apparecchio, ed eventualmente informare terzi, se necessario.
CONSERVARE IL LIBRETTO PER ULTERIORI CONSULTAZIONI.
Se nella lettura di questo libretto alcune istruzioni risultassero di difficili comprensione
o se sorgessero dubbi, prima di utilizzare il prodotto contattare l’azienda all’indirizzo
indicato in ultima pagina
Questo simbolo indica: ATTENZIONE: per evitare il
surriscaldamento non coprire l’apparecchio.
Q
uesto simbolo indica la posizione alto-basso: tenere in considerazione quando si
fissano le ruote, e per l’uso nella corretta posizione
•Questo apparecchio è destinato solo al riscaldamento di interni ambienti domestici e similari
(quindi non è da utilizzare all’esterno), secondo le modalità indicate in queste istruzioni; è da
considerarsi inoltre apparecchio supplementare al riscaldamento centrale.
Esempi di apparecchi per ambiente domestico sono apparecchi per tipiche funzioni domestiche,
usati in ambito domestico, che possono essere utilizzati per tipiche funzioni domestiche anche da
persone non esperte:
- in negozi, uffici e altri luoghi di lavoro similari;
- in aziende agricole o similari;
- da clienti di alberghi, motel e altri ambienti di tipo residenziale;
- in ambienti del tipo bed and breakfast.
•L’apparecchio Non deve essere utilizzato in ambienti polverosi, o ambienti con materiali
estremamente volatili (potrebbero ostruire griglie), o in ambienti con elevata umidità, o con
prodotti infiammabili, o all’esterno (all’aperto). Ogni altro uso è da considerarsi improprio e
pericoloso. Il costruttore non potrà essere ritenuto responsabile di eventuali danni derivanti da uso
improprio, erroneo e irresponsabile e/o da riparazioni effettuate da personale non qualificato.
•Quando il radiatore è in funzione si scalda, quindi toccare soltanto la maniglia, tasti e pulsanti in
plastica. Evitare il contatto con gli elementi perchè molto caldi.
•L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con
ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza,
purchè sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso
sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono
giocare con l’apparecchio. La pulizia e la manutenzione destinata ad essere effettuata
dall’utilizzatore non deve essere effettuata da bambini senza sorveglianza.
•Ibambini di età inferiore ai 3 anni dovrebbero essere tenuti a distanza se non continuamente
sorvegliati. I bambini di età compresa tra i 3 e gli 8 anni devono solamente accendere/spegnere
l’apparecchio purché sia stato posto o installato nella sua normale posizione di funzionamento e
che essi ricevano sorveglianza o istruzioni riguardanti l’utilizzo dell’apparecchio in sicurezza e ne
capiscano i pericoli. I bambini di età compresa tra i 3 e gli 8 anni non devono inserire la spina,
regolare o pulire l’apparecchio né eseguire la manutenzione a cura dell’utilizzatore.
ATTENZIONE: Alcune parti del presente prodotto possono diventare molto calde e
provocare ustioni. Bisogna prestare particolare attenzione laddove sono presenti bambini e
persone vulnerabili.
2/32
Assembly page 2/32


Copies of the I/B. Please reproduce them without any
changes except under special instruction from Bimar
(Italy). The pages must be reproduced and folded in
order to obtain a booklet A5 (+/- 148.5 mm width x 210
mm height). When folding, make sure you keep the good
numbering when you turn the pages of the I/B. Don’t
change the page numbering. Keep the language
integrity.
Fax [phone]
•Attenzione: quando si utilizzano apparecchi elettrici, occorre sempre rispettare le precauzioni di
sicurezza di base per evitare i rischi di incendio, di scosse elettriche e di lesioni fisiche.
•Non toccare l’apparecchio con mani o piedi bagnati.
•In caso di caduta o cattivo funzionamento, scollegare immediatamente il cordone elettrico.
Verificare che nessuna parte sia danneggiata, e dopo questi accertamenti accenderlo: in caso di
dubbio rivolgersi a personale professionalmente qualificato.
•Non tirare il cavo di alimentazione o l’apparecchio stesso per disinserire la spina dalla presa di
corrente. Non tirare il cavo per spostare l’apparecchio.
•Non usare il radiatore per asciugare la biancheria.
•Non lasciare l’apparecchio esposto agli agenti atmosferici (sole, pioggia, ecc.).
•L'utilizzatore non deve lasciare l’apparecchio senza sorveglianza quando è collegato
all'alimentazione.
•Non spostare l’appareccchio quando è in funzione.
•Al fine di evitare ogni rischio di scossa elettrica, non immergere mai la spina, il cordone elettrico e
l’apparecchio nell’acqua od in nessun altro liquido.
•Se l’apparecchio non è in funzione togliere la spina dalla presa di corrente.
•Se il cavo di alimentazione è danneggiato, esso deve sostituito dal costruttore o dal suo servizio
assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni
rischio.
INSTALLAZIONE
•Dopo aver tolto l’imballaggio, assicurarsi dell’integrità dell’apparecchio; in caso di dubbio non
utilizzarlo e rivolgersi a personale professionalmente qualificato. Gli elementi di imballaggio
(sacchetti in plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata di
mano di bambini in quanto potenziali fonti di pericolo; smaltirli secondo le norme vigenti.
•Prima di collegare il radiatore controllare che i valori di tensione riportati sulla targa dati (230V~
50Hz) corrispondano a quelli della rete elettrica, e che la presa sia dotata di efficace messa a terra.
Verificare che sulla linea elettrica non siano collegati altri apparecchi ad elevato assorbimento, per
evitare sovraccarichi e rischi di incendio. In caso di incompatibilità tra la presa e la spina
dell’apparecchio, far sostituire la presa con altra di tipo adatto da personale professionalmente
qualificato, il quale accerti che la sezione dei cavi della presa sia idonea alla potenza assorbita
dall’apparecchio. In generale è sconsigliato l’uso di adattatori e/o prolunghe; se il loro uso si
rendesse indispensabile, devono essere conformi alle vigenti norme di sicurezza e la loro portata di
corrente (ampères) non deve essere inferiore a quella massima dell’apparecchio.
•La presa di corrente deve essere facilmente accessibile in modo da poter disinserire con facilità la
spina in caso di emergenza.
•Posizionare il radiatore lontano da altre fonti di calore, da materiali infiammabili (tende,
tappezzerie, ecc.), da gas infiammabili o materiale esplosivo (bombolette spray) e da materiali che
possono deformarsi con il calore. Verificare che lo spazio libero intorno all’apparecchio sia di
almeno 1 metro.
•Non utilizzare l’apparecchio nelle immediate vicinanze di una vasca da bagno, di una doccia o di
una piscina, (per evitare scosse elettriche, che gocce d’acqua possono cadere sull’apparecchio e che
lo stesso possono cadere in acqua), ne in luoghi dove non possa subire urti. Non utilizzare
l’apparecchio in locali con superficie inferiori a 4m² o con all’interno liquidi o prodotti
infiammabili.
•La superficie d’appoggio deve essere stabile, non in pendenza (in quanto l’apparecchio potrebbe
ribaltarsi) e perfettamente in piano. Non utilizzare l’apparecchio sopra tappeti.
3/32
Assembly page 3/32


Copies of the I/B. Please reproduce them without any
changes except under special instruction from Bimar
(Italy). The pages must be reproduced and folded in
order to obtain a booklet A5 (+/- 148.5 mm width x 210
mm height). When folding, make sure you keep the good
numbering when you turn the pages of the I/B. Don’t
change the page numbering. Keep the language
integrity.
Fax [phone]
•Assicurarsi che il cavo sia posizionato correttamente e che non sia a contatto con parti calde o
spigoli taglienti, né avvolto intorno all’apparecchio o attorcigliato su se stesso e non si impigli,
onde evitare una caduta dell’apparecchio. Verificare che non vi si possa inciampare, per evitare
cadute accidentali o danni alle persone. Non piazzare il cordone elettrico sotto tappeti.
•L’apparecchio non deve essere posizionato immediatamente al di sotto di una presa di corrente.
•Il radiatore deve essere utilizzato solo ed esclusivamente con le ruote fornite in dotazione, che si
devono assemblate nel modo corretto come indicato nel paragrafo assemblaggio di seguito
riportato.
•Questo apparecchio non è destinato a essere fatto funzionare per mezzo di un temporizzatore
esterno o con un sistema di comando a distanza separato, per evitare il rischio di incendio nel caso
l’apparecchio sia coperto o sia posizionato in modo non corretto.
•In caso di guasto o cattivo funzionamento spegnere l’apparecchio e farlo controllare da personale
professionalmente qualificato; le riparazioni effettuate da personale non qualificato possono
essere pericolose e fanno decadere la garanzia.

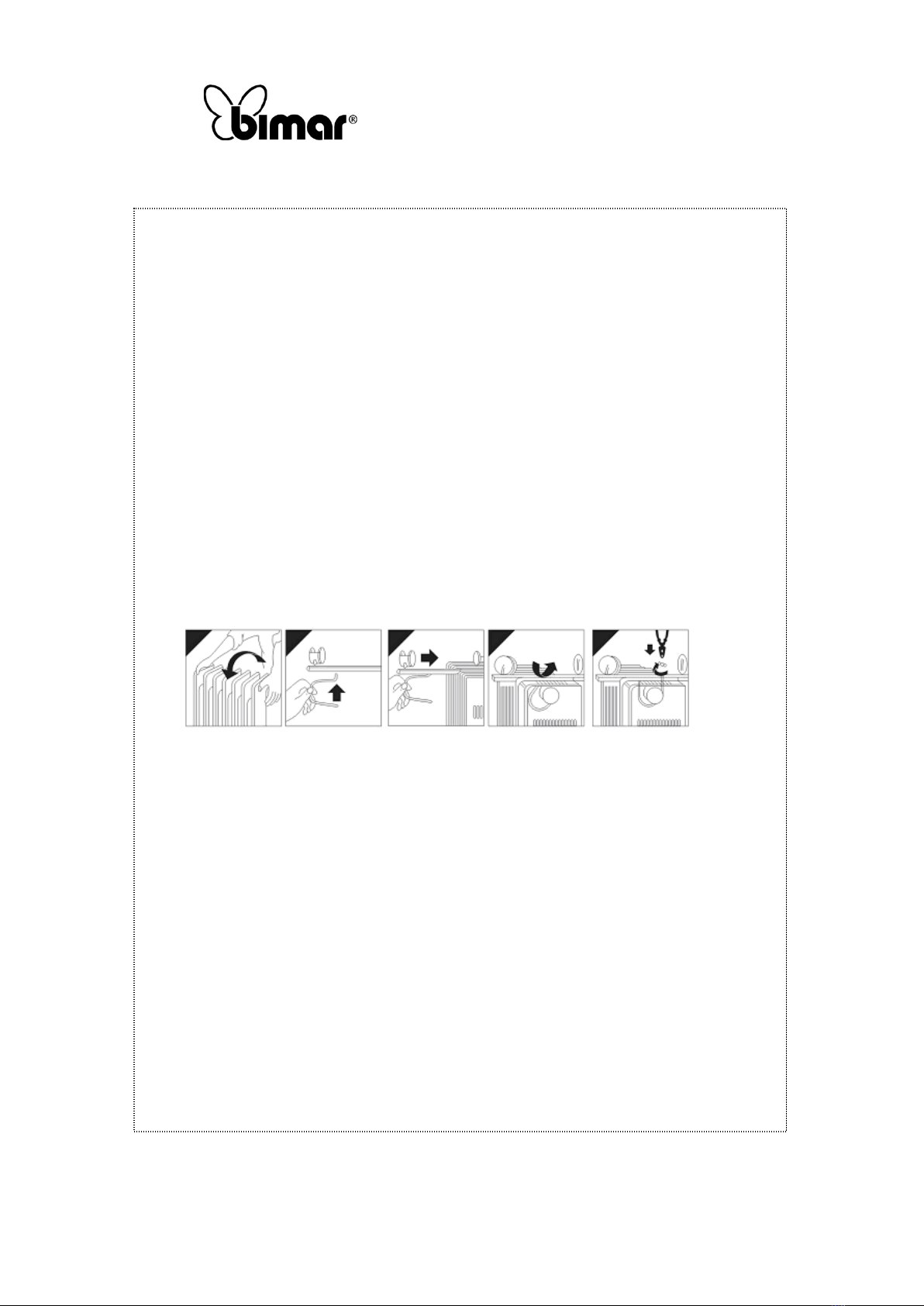

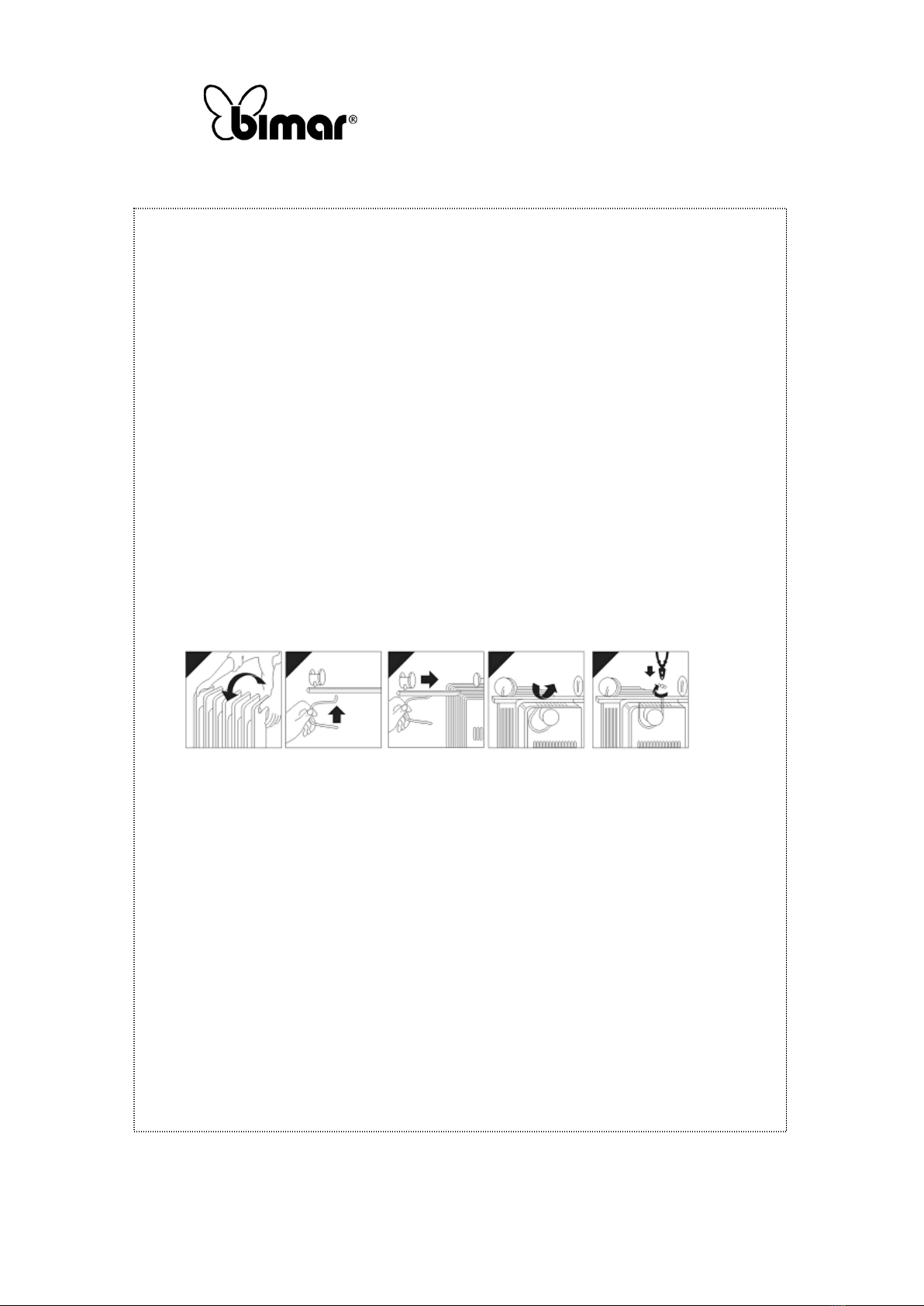

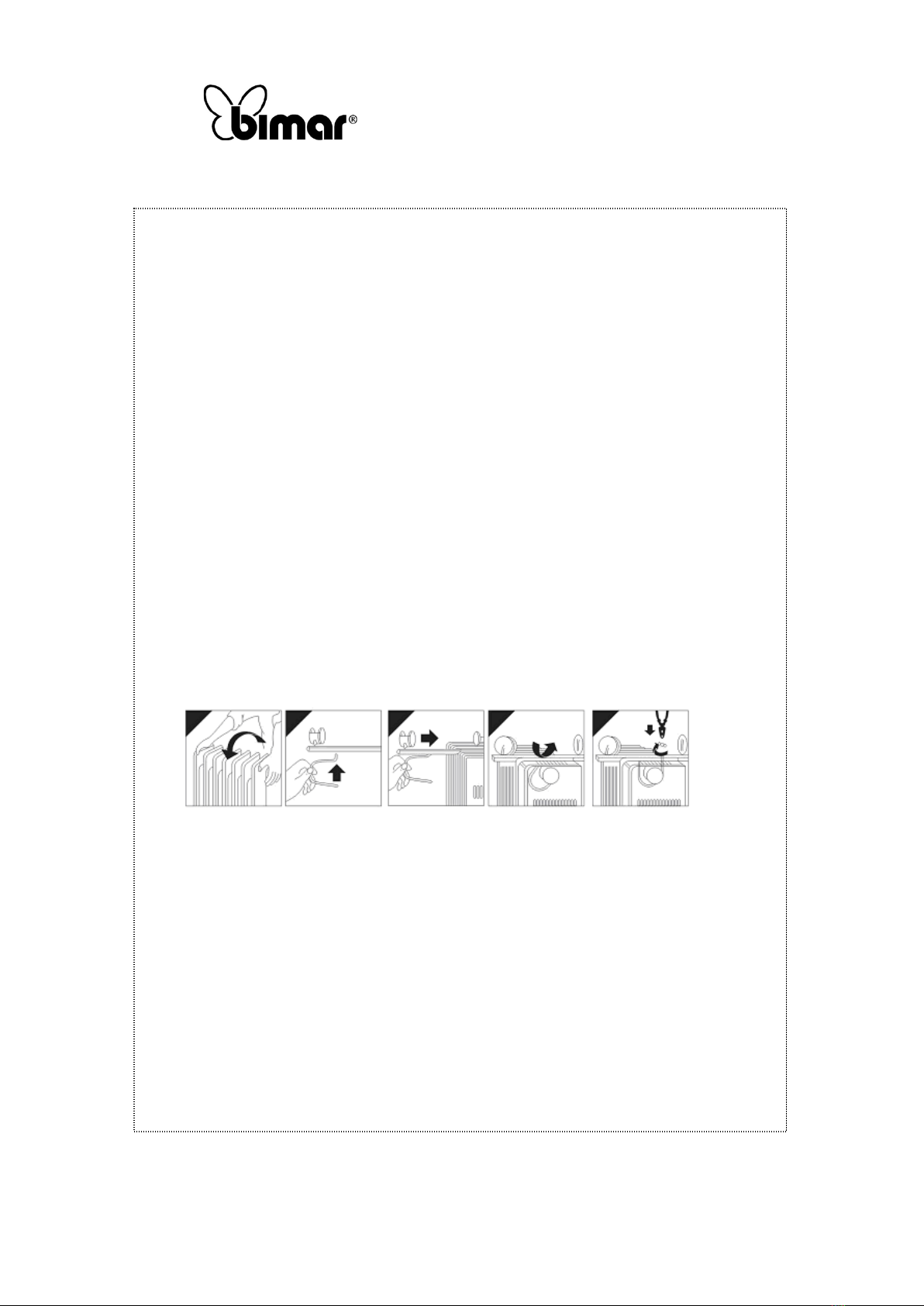

ASSEMBLAGGIO
Le staffe con ruote devono essere fissate nella parte inferiore (vedi la freccia alto-basso della targa
presente sull’apparecchio) ed alle estremità in modo che risultano solidali; le ruote devono essere
rivolte verso il basso e risultare perfettamente planari. Per l’assemblaggio seguire queste indicazioni
(vedi le figure a lato):
1. Ruotare il radiatore ed appoggiarlo a terra con la parte inferiore rivolta verso l’alto.
2. Inserire le staffe con ruote nella parte inferiore del radiatore facendole scorrere tra gli elementi
posti alle estremità del radiatore (cioè tra il primo e il secondo elemento e l’ultimo e penultimo
elemento); bloccare il traversino mediante i ganci ad “U” in dotazione.
3. Assicurare il fissaggio dei traversini mediante gli appositi dadi.
4. Verificare che le ruote siano perfettamente planari.
Attenzione: il radiatore deve essere utilizzato solo ed esclusivamente completo di ruote.
Grazie alle ruote, il radiatore non surriscalda il piano d’appoggio, è favorita la convezione naturale
dell’aria; inoltre può essere spostato comodamente anche grazie alla maniglia a scomparsa, posta sul
cruscotto.
Attenzione: alla prima accensione, far funzionare il radiatore alla massima potenza per almeno
2 ore. Durante questa operazione aerare bene l’ambiente al fine di eliminare l’odore “di nuovo” che si
sprigiona dal radiatore.
USO
Prima di ogni utilizzo verificare che l’apparecchio sia in buono stato, che il cordone elettrico non sia
danneggiato: se il cavo di alimentazione è danneggiato, esso deve sostituito dal costruttore o dal suo
servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire
ogni rischio.
Radiatori con comandi elettromeccanici: mod. S107.EU, mod. S109.EU, mod. S111.EU, e mod.
con turbo S109T.EU.
Il radiatore è dotato dei seguenti organi di regolazione:
4/32
Assembly page 4/32


Copies of the I/B. Please reproduce them without any
changes except under special instruction from Bimar
(Italy). The pages must be reproduced and folded in
order to obtain a booklet A5 (+/- 148.5 mm width x 210
mm height). When folding, make sure you keep the good
numbering when you turn the pages of the I/B. Don’t
change the page numbering. Keep the language
integrity.
Fax [phone]
-Selettore. Ruotando la relativa manopola (C) in senso orario, si selezionano le funzioni: 0=
spento, I= potenza minima, II= potenza media, III= potenza massima (per i valori, consultare la
tabella sotto riportata).
-Termostato ambiente. Regola (tramite la relativa manopola B) la temperatura ambiente e fa
funzionare il radiatore in modo continuo sino al raggiungimento della temp. impostata: se questa
diminuisce lo riaccende per il tempo necessario a ristabilire il valore impostato. Se la manopola è
girata completamante in senso antiorario il radiatore rimane spento, se completamente in senso orario
si regola la massima temp.; per valori intermedi, la temp. è più alta quanto più si ruota verso la pos.
Max e viceversa. La spia luminosa è accesa quando il radiatore è in funzione, se viene raggiunta la
temperatura impostata, la spia si spegne e si riattiva non appena questa diminuisce.
Il radiatore ha all’interno l’interruttore antiribaltamento, che permette il funzionamento solo se il
radiatore è posizionato verticalmente, e lo interrompe in caso di ribaltamento.
Per l’impiego, si operi nel modo seguente:
1) Inserire la spina nella presa di corrente.
2) Ruotare la manopola termostato nella posizione corrispondente alla temperatura desiderata.
3) Ruotare la manopola del selettore nella posizione corrispondente alla potenza desiderata.
4) Il radiatore modello S109T è corredato di termoventilatore turbo, che si aziona premendo
l’interruttore (G): il turbo dirige il calore sul fronte del radiatore, e puo essere utilizzato
separatamente o abbinato al radiatore.
5) Per spegnere l’apparecchio, ruotare la manopola del termostato in pos. min., quella del selettore
in pos “0” e togliere la spina dalla presa di corrente.
Per lunghi periodi di inattività, togliere la spina dalla presa di corrente.
Radiatore elettronico, con turbo e timer, mod.S110TT
Il radiatore è dotato di: 0/I interruttore; comandi elettronici e telecomando, dispositivo anti-
ribaltamento. Il pannello di controllo ed il telecomando hanno tasti per la selezione e regolazione
delle varie funzioni; il pannello di controllo visualizza anche le funzioni impostate.
Qui di seguito nel dettaglio:
-Interruttore 0/I (H). E’ posto sul lato, e accende e spegne il radiatore
-Tasto on/off (1). Da accesso alle funzioni del pannello di controllo. Selezionando “on” il display
visualizza la temperatura circostante, selezionando “off”le funzioni non sono attivabili, e il display
riumane scuro.
-Tasto “Mode” (2). Seleziona le funzioni descritte, che si susseguono e vengono visualizzate come
indicato. Premuto il tasto mode, appare sul display:
- simbolo “ “ : lampeggia e segnala la funzione “temp. ambiente” regolabile fra i valori di 15 e
35°C.
- Il simbolo “ “ lampeggia e segnala la funzione timer.
Timer: questa funzione consente di impostare il tempo di funzionamento, si può regolare da 0 a 24
ore con intervalli di 1 ora, al termine del quale l’apparecchio si arresta automaticamente.
Per impostare il tempo di funzionamento, premere ripetutamente il tasto “MODE” del telecomando o
del pannello comandi: ad ogni pressione del tasto varia il tempo impostato: il tempo massimo è di 24
ore.
Selettore/Modello
S107.EU
S109.EU
S109T.EU turbo
S111.EU
0
0W
0W
0W
0W
I
600W
1000W
650W
950W
II
900W
1000W
1000W
1250W
III
1500W
2000W
1650W
2200W
I/0 interruttore turbo
(termoventilatore PTC)
---- ----
350W
----
5/32
Assembly page 5/32


Copies of the I/B. Please reproduce them without any
changes except under special instruction from Bimar
(Italy). The pages must be reproduced and folded in
order to obtain a booklet A5 (+/- 148.5 mm width x 210
mm height). When folding, make sure you keep the good
numbering when you turn the pages of the I/B. Don’t
change the page numbering. Keep the language
integrity.
Fax [phone]
Per l’avvio del termoventilatore premere il tasto “ + “ e per l’esclusione o il tasto “ – “ .
-Tasto “Power” (3). Seleziona la potenza riscaldante. Naturalmente, il radiatore si avvia alla min.
potenza – 650W: sul display lampeggiano il simbolo “ “e le linee ad arco sono in colore giallo e
rosso; premendo poi il tasto “power” si seleziona la massima potenza 1650W: sul display viene
visualizzato il simbolo “ “ .
-Tasti “ + “ (4) e “ – “ (5). Rispettivamente incrementa o riduce il valore del tempo o di temperatura
durante la fase di impostazione, oppure attiva (+) o esclude (-) il turbo.
- Il radiatore è inoltre dotato di un dispositivo antiribaltamento, che permette il funzionamento solo se
il radiatore è sistemato verticalmente, e lo interrompe in caso di ribaltamento.
Per l’impiego del radiatore si operi nel modo seguente:
1) Inserire la spina nella presa di corrente.
2) Accendere l’interruttore 0/I, regolandolo in pos. I
3) Premere il tasto on/off regolandolo in pos. on.
4) Premere il tasto Mode per impostare le seguenti funzioni:
- temperatura ambiente: lampeggia “ ” sul display e , per impostare la temp.desiderata, premere il
tasto + o –per incrementare o ridurre il valore. Dopo 10 minuti, il display ritorna a indicare la temp.
dell’area circostante.
- tempo di funzionamento : lampeggia “---“ e con i tasti + o –si incrementa o si riduce il tempo di
funzionamento.
- funzione turbo: premendo il tasto + si aziona, e quello – si esclude il termoventilatore. Il turbo dirige
il calore sul fronte del radiatore
5) premere il tasto on/off in pos. on: sul display viene visualizzato “ ” che indica in funzione della
minima potenza: per la max potenza, premere il tasto power: sul display viene visualizzato così il
simbolo “ ”.
La temperatura ed il tempo si possono variare anche durante il funzionamento del radiatore.
6) Per spegnere l’apparecchio, premere il tasto on-off in pos. off, il tasto 0/I in pos.0, e poi togliere
la spina dalla presa di corrente.
Per lunghi periodi di inattività, togliere la spina dalla presa di corrente.
Attenzione: non spostare l’apparecchio quando è in funzione. Una volta spento, il radiatore impiega
alcuni minuti a raffreddarsi: attendere che si sia completamente raffreddato prima di spostarlo; per
farlo agevolmente utilizzare le apposite maniglie.
PULIZIA E MANUTENZIONE
Attenzione: prima di pulire l’apparecchio spegnerlo, disinserire la spina dalla presa di corrente ed
attendere che si sia raffreddato.
•Per la pulizia del corpo utilizzare un panno morbido leggermente umido; non utilizzare pagliette
metalliche o prodotti abrasivi.
•Per lunghi periodi di inattività del radiatore, è necessario coprirlo e riporlo in un luogo asciutto; è
consigliabile inserirlo nell’imballo originale per proteggerlo dalla polvere e dall’umidità.
•Se si decide di non utilizzare più l’apparecchio, si raccomanda di renderlo inoperante tagliando il
cavo di alimentazione (prima assicurarsi d’aver tolto la spina dalla presa di corrente), e di rendere
innocue quelle parti che sono pericolose qualora utilizzate per gioco dai bambini.
•Questo apparecchio è riempito con una quantità precisa di olio speciale. Tutte le riparazioni che ne
prevedono l’apertura del contenitore dell’olio devono essere effettuate solamente dal Costruttore o
dai suoi tecnici, che dovrebbero essere contattati in caso di perdite olio.
6/32
Assembly page 6/32


Copies of the I/B. Please reproduce them without any
changes except under special instruction from Bimar
(Italy). The pages must be reproduced and folded in
order to obtain a booklet A5 (+/- 148.5 mm width x 210
mm height). When folding, make sure you keep the good
numbering when you turn the pages of the I/B. Don’t
change the page numbering. Keep the language
integrity.
Fax [phone]
•Nel caso di rottamazione dell’apparecchio è necessario rispettare le disposizioni relative allo
smaltimento dell’olio.
Avvertenze per il corretto smaltimento del prodotto ai sensi della Direttiva Europea direttiva
2011/65/UE.
Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani.
Può essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle
amministrazioni comunali, oppure presso i rivenditori che forniscono questo servizio.
Smaltire separatamente un elettrodomestico consente di evitare possibili conseguenze negative per
l’ambiente e per la salute derivanti da un suo smaltimento inadeguato e permette di recuperare i
materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse. Per
rimarcare l’obbligo di smaltire separatamente gli elettrodomestici, sul prodotto è riportato il marchio
del contenitore di spazzatura mobile barrato. Lo smaltimento abusivo del prodotto da parte dell’utente
comporta l’applicazione delle sanzioni amministrative previste dalla normativa vigente.
7/32
Assembly page 7/32


Copies of the I/B. Please reproduce them without any
changes except under special instruction from Bimar
(Italy). The pages must be reproduced and folded in
order to obtain a booklet A5 (+/- 148.5 mm width x 210
mm height). When folding, make sure you keep the good
numbering when you turn the pages of the I/B. Don’t
change the page numbering. Keep the language
integrity.
Fax [phone]
Please read these instructions carefully before using the appliance, and instruct other persons
using it, too, when necessary.
KEEP BOOKLET HANDY FOR FURTHER USE.
If when reading this instructions manual certain parts should remain difficult to understand, or
if there is any confusion, contact the company indicated on the last page before using the
product.
T
his symbol indicates the high-low position: Always bear this in mind when adjusting
the wheels for use in the correct position.
GENERAL ADVICE
•This appliance is destined only to the heating of domestic or similar environments and in
compliance with these instructions. It can be considered only a supplementary source of heating
and not as a central heating element.
This appliance is intended to be used in household and similar applications such as:
-staff kitchen in shops, offices and other working environments;
-farm houses
-by clients in hotels, motels and other residential type environments
-bed and breakfast type environments
•The appliance must not be used in dusty environments or in the presence of extremely volatile
materials which could obstruct grids or heat exchanger, nor in very damp environments, in the
presence of inflammable products, or out of doors in the open. Any other use is to be considered
inappropriate and therefore dangerous. The manufacturer cannot be held responsible for eventual
damage caused by inappropriate, improper or irresponsible use and/or for repairs made to the
product by unauthorised personnel.
•The appliance reaches quite a high temperature when working; Contact must be limited to
the handle and plastic knobs. Avoid contact with the heating element.
•Children of less than 3 years should be kept away unless continuously supervised. Children aged
from 3 years and less than 8 years shall only switch on/off the appliance provided that it has been
placed or installed in its intended normal operating position and they have been given supervision
or instruction concerning use of the appliance in a safe way and understand the hazards involved.
Children aged from 3 years and less than 8 years shall not plug in, regulate and clean the appliance
or perform user maintenance.
CAUTION: Some parts of this product can become very hot and cause burns. Particular
attention has to be given where children and vulnerable people are present.
•This appliance can be used by children aged from 8 years and above and persons with reduced
physical, sensory or mental capabilities or lack of experience and knowledge if they have been
given supervision or instruction concerning use of the appliance in a safe way and if they
understand the hazards involved. Children shall not play with the appliance. Cleaning and user
maintenance shall not be made by children without supervision.
This symbol show: WARNING: In order to avoid overheating, do not cover
the heater.
8/32
Assembly page 8/32


Copies of the I/B. Please reproduce them without any
changes except under special instruction from Bimar
(Italy). The pages must be reproduced and folded in
order to obtain a booklet A5 (+/- 148.5 mm width x 210
mm height). When folding, make sure you keep the good
numbering when you turn the pages of the I/B. Don’t
change the page numbering. Keep the language
integrity.
Fax [phone]
•Attention: when using electric appliances, the basic safety precautions must always be
observed to avoid risks of fire, electric shocks and physical injury.
•Do not touch the heater with wet hands or feet.
•Do not expose the heater to the external weather conditions (sun, rain, etc.).
•That the user must not leave the appliance unattended while it is connected to the supply.
•Do not move the appliance when it is in function.
•If the appliance should fall over or shows signs of faulty operation, disconnect the electrical
cable immediately. Check that no part is damaged and switch it on after the appliance has
been thoroughly checked: in case of doubt, contact qualified professional personnel.
•Do not pull on the power cord or the appliance to unplug the appliance from the wall socket.
Never move the appliance by pulling the cord.
•Unplug the appliance when not in use.
•That the user must not leave the appliance unattended while it is connected to the supply.
•Do not move the appliance when it is in function.
•In order to avoid any risk of electrical shock, never immerse the plug, the mains cable and
the appliance in water or in any other liquid.
•If the electric cord is damaged, it has to be replaced by the supplier or an authorized service center
or a professionally qualified, to avoid any risks.
•Never use the radiator to dry damp garments.
INSTALLATION
•After removing the packing materials, check that the appliance is in perfect condition; if you are
unsure, do not use it and ask for qualified professional help. The packing materials (plastic bags,
polystyrene foam, nails, etc.) must be kept out the reach of children because they are potential
sources of danger; they must be disposed of in accordance with current law.
•Before connecting the appliance, check that the voltage shown on the data plate (220-240V~ 50Hz)
matches that of your local power supply and that the electric plug is grounded. In the event of
incompatibility between the electric outlet and the appliance plug, have the outlet replaced with
another more suitable type by professionally qualified personnel, who will make sure that the outlet
wiring section is appropriate for the absorbed power of the appliance. In general, the use of
adapters or extension cords is not recommended; if their use cannot be avoided, they must conform
to existing safety standards and their current capacity (amperes) must not be less than the
maximum appliance capacity.
•The appliance must be positioned at a safe distance from heating sources, inflammable materials
(curtains, cloth, etc.), inflammable gas or explosive materials and from materials that may be
deformed by high temperatures. Make sure that a space of at least 1 metre is left free in front of the
appliance, and 50 cm of free space at each side. Never use the appliance near a bath, a washbasin,
or a shower to prevent any danger of electrical shock, or in any positions where it can be pushed
and/or damaged. Never use the appliance in spaces of less than 4 m2or where inflammable liquids
or products are stored.
•Stand the appliance on a horizontal, flat surface or table; Never place the appliance on a sloping
surface as this can cause it to fall over. Never lay the electric cord under rugs or carpets.
•Make sure that the cable is positioned correctly, that it is not in contact with hot elements or sharp
edges, is not wound around the appliance, is not twisted, or in a position which can cause the
appliance to fall over. Check that the cable cannot cause tripping in order to prevent accidental
falls or injury to persons.
9/32
Assembly page 9/32


Copies of the I/B. Please reproduce them without any
changes except under special instruction from Bimar
(Italy). The pages must be reproduced and folded in
order to obtain a booklet A5 (+/- 148.5 mm width x 210
mm height). When folding, make sure you keep the good
numbering when you turn the pages of the I/B. Don’t
change the page numbering. Keep the language
integrity.
Fax [phone]
•The appliance must not be positioned immediately under a socket.
•The power socket must be easy to reach so the plug can be removed quickly in case of emergency.
•Do not use the appliance with a timer or a programmer or with a system that can switch on the
appliance automatically, to avoid risk of fire, since a fire risk exists if the heater is covered or
positioned incorrectly.
•In the case of a breakdown or fault, switch off the appliance and have it checked by a
professionally qualified technician; repairs made by unqualified persons can be dangerous and
render void the warranty.
•All repairs should be made by a competent qualified electrician. Any faulty appliances should be
returned to this service.
ASSEMBLY
The wheel mounting brackets must be fixed to the underside (see up-down arrow on the label placed
on the appliance) and at the ends of the appliance to ensure stability; the wheels must be pointing
downwards and must be perfectly level. To assemble follow these instructions (refer to the figures
alongside):
1) Turn the radiator over and place it on the ground with the underside facing upwards. Insert the
brackets with the mounted wheels on the underside of the radiator by sliding them between the
elements at each end of the radiator (that is: between the first and second elements, and between
the last and second-to-last elements); block the crossbar using the “U” hooks provided.
2) Use the bolts provided to ensure that the crossbars are attached securely.
3) Check that the wheels are perfectly level.
Attention: the radiator must never be used without the wheels mounted.
Thanks to the wheels, the radiator does not heat the surface on which it rests, and air can circulate
naturally. The radiator can be moved easily on its wheels, using the folding handle at the top.
Attention: for the first use, leave it operaning at maximum power for at least two hours. During this
opearation, ventilate the room well to eliminate the “new” smell emanating from the appliance.
USE
Before each use, verify that the unit is in good condition, the electric cord is not damaged, if the
power cord is damaged, it must be replaced by the manufacturer or a competent qualified electrician
or a person with similar qualifications, in order to avoid any risk.
Radiators with electro-mechanical controls: mod. S107.EU, mod. S109.EU, mod. S111.EU, and
mod. S109T.EU turbo.
The radiator can be adjusted as follows:
-Selector. Turn the relative knob (C) clockwise to select functions: 0= off, I= minimum, II= medium,
III= maximum (for values, see chart below).
-Room thermostat. Set (using relative knob B) the room temperature and start the radiator in
continuous mode until the set temperature is reached: if this drops, the radiator restarts for the time
necessary to re-establish the set value. If the knob is turned completely anti-clockwise, the radiator
remains off, if it is turned completely clockwise the maximum temperature is set; for intermediate
values the temperature increases as the knob is turned towards the Maximum position and vice versa.
The lamp is on when the heater is running, if it reaches the set temperature, the light goes out and
comes back as soon as it decreases.
10/32
Assembly page 10/32


Copies of the I/B. Please reproduce them without any
changes except under special instruction from Bimar
(Italy). The pages must be reproduced and folded in
order to obtain a booklet A5 (+/- 148.5 mm width x 210
mm height). When folding, make sure you keep the good
numbering when you turn the pages of the I/B. Don’t
change the page numbering. Keep the language
integrity.
Fax [phone]
The radiator has an anti-tipping switch inside which allows it to function only when the appliance is
vertical, and switches it off if it tilts.
Follow these steps to use the radiator correctly:
1) Insert the plug into the power socket.
2) Turn the thermostat dial (B) to the position of the required temperature.
3) Use the specific switches (C ) to turn on the appliance and to select the required power:
4) Turn the switches to “0” position to turn off the appliance, and remove the plug from the power
socket.
5) The S109T model has a turbo heating fan which is started by pressing the switch (F): the turbo
directs the heat to the front of the radiator and can be used separately or together with the
radiator.
6) To switch off the appliance, turn the thermostat knob to minimum, the selector to “0” and
remove the plug from the power socket.
Never leave the appliance connected to the socket if it is not in use, especially for long periods.
Electronic radiator with turbo and timer, mod. S100TT
The radiator has an on-off switch, electronic and remote controls, and an anti-tipping switch. The
control panel and remote control have keys for selecting and adjusting the various functions; the
control panel also displays the set functions.
In more detail:
- 0/I switch (H). Placed on the side, used to switch the radiator on and off.
- On/off key (1). For access to the functions on the control panel. When “on” is selected, the display
shows the surrounding temperature, and remains dark when “off” is selected because the functions
cannot be activated.
- “Mode” key (2). Used to select the functions described in sequence and shown on the display as
follows:
- symbol “ “ blinks and signals the “room temp.” Function which can be set between 15 and
35°C.
- symbol “ “ blinks and signals the timer function.
Timer: this function allows setting the operating time and the fan will automatically stop at the end.
To set the operating time, repeatedly press the “MODE” key on the remote control or the control
panel: every time the key is pressed, the time set is changed : the maximum time is 24 hours.
- To start the heat fan, press the “ + “ key, or to stop, the “ – “ key.
- “Power” key (3). Used to select the heating power. The radiator should be started on minimum
power – 650W: the display shows “ “ symbol and the arc lines are yellow and red; then press the
“power” key to set the maximum power of 1650W: the display will show “ “symbol and the
arc lines are yellow and red.
- “ + “ (4) and “ – “ (5) keys. Respectively they increase or reduce the time and temperature values
during the setting phase, or they activate (+) or exclude (-) the turbo.
- The radiator also has an anti-tipping switch which allows it to function only when positioned
vertically, and switches it off if it tilts.
Selector/Model
S107.EU
S109.EU
S109T.EU turbo
S111.EU
0
0W
0W
0W
0W
I
600W
1000W
650W
950W
II
900W
1000W
950W
1250W
III
1500W
2000W
1600W
2200W
I/0 turbo switch
----
----
350W
----
11/32
Assembly page 11/32


Copies of the I/B. Please reproduce them without any
changes except under special instruction from Bimar
(Italy). The pages must be reproduced and folded in
order to obtain a booklet A5 (+/- 148.5 mm width x 210
mm height). When folding, make sure you keep the good
numbering when you turn the pages of the I/B. Don’t
change the page numbering. Keep the language
integrity.
Fax [phone]
Follow these steps when using the radiator:
1) Insert the plug in the power socket.
2) Turn the 0/I switch to position I.
3) Press the on/off switch to “on” position.
4) Press the Mode key to set the following functions:
- room temperature: “ ” flashes on the display and , to set the required temperature, press the + or
– key to raise or lower the value. After 10 minutes, the display returns to indicating the surrounding
temperature.
- functioning time : “---“ blinks and the + or – keys can be used to increase or reduce the
functioning time.
- turbo function: “ ” blinks on the display and the + key can be used to activate the heating fan or
the – key to exclude the fan. The turbo directs the heat to the front of the radiator.
5) Press the on/off to “on”: the “ ” symbol on the display to indicate that minimum power is being
used. For maximum power, press the power key so the “ ” symbol on the display.
Temperature and timing can be adjusted while the radiator is in function.
6) To switch off the appliance, press the on-off key to the off position, the 0/I to position 0, then
remove the plug from the power socket.
Never leave the appliance connected to the socket if it is not in use, especially for long periods.
CLEANING AND MAINTENANCE
Attention: before cleaning, switch off the appliance, unplug and wait until it has cooled down
completely.
•To clean the casing use a soft damp cloth; do not use abrasive products.
•When the radiator is not in use it must be covered and stored in a dry place. We recommend
using the original packing to preserve it from dust and humidity.
•When you decide that the appliance is no longer required, we recommend making it
inoperative by cutting the power cord (after ensuring that the cable plug has been
disconnected from the socket) and ensure that any dangerous parts are rendered harmless if
children are allowed to play with them.
•This radiator is filled with a precise quantity of special oil. Repairs requiring the radiator to
be opened must be made only by the Manufacturer or by its Assistance Service. Should there
be any oil leak, the Manufacturer or its Assistance Service must be contacted immediately.
•When scrapping the appliance, respect legislation on the disposal ofoil.
IMPORTANT INFORMATION FOR CORRECT DISPOSAL OF THE PRODUCT IN
ACCORDANCE WITH EC DIRECTIVE 2011/65/EC.
At the end of its working life, the product must not be disposed of as urban waste. It must be taken to
a special local authority differentiated waste collection centre or to a dealer providing this service.
Disposing of a household appliance separately avoids possible negative consequences for the
environment and health deriving from inappropriate disposal and enables the constituent materials to
be recovered to obtain significant savings in energy and resources. As a reminder of the need to
dispose of household appliances separately, the product is marked with a crossed-out wheeled
dustbin.
12/32
Assembly page 12/32


Copies of the I/B. Please reproduce them without any
changes except under special instruction from Bimar
(Italy). The pages must be reproduced and folded in
order to obtain a booklet A5 (+/- 148.5 mm width x 210
mm height). When folding, make sure you keep the good
numbering when you turn the pages of the I/B. Don’t
change the page numbering. Keep the language
integrity.
Fax [phone]
Nous vous prions de lire attentivement ces instructions avant d’utiliser l'appareil et de les divulguer à
toutes les personnes qui pourraient en avoir besoin. Gardez-les à portée de main.
Si à la lecture de ce manuel d'instruction certaines parties étaient difficile à comprendre ou si vous
aviez des doutes, veuillez contacter la société à l'adresse indiquée avant d'utiliser le produit.
POUR VOTRE SECURITE
•Cet appareil est uniquement destiné au chauffage domestique et semblable et doit être utilisé
conformément aux présentes instructions. Il s’agit d’un appareil de chauffage d'appoint, et non pas
d’une installation de chauffage central.
Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que:
-les coins cuisines réservés au personnel des magasins, bureaux et autres environnements
professionnels;
-les fermes;
-l’utilisation par les clients des hôtels, motels et autres environnements à caractère
résidentiel;
-les environnements de type chambres d’hôtes.
•Ne pas l’utiliser dans des endroits poussiéreux ou en présence de matières extrêmement volatiles
(qui pourraient obstruer les grilles ou l'échangeur de chaleur) ou dans des endroits très humides, en
présence de produits inflammables ou à l'extérieur. Tout autre usage est considéré comme
inopportun et donc dangereux. Aucune responsabilité ne peut être engagée pour des détériorations
dues à une utilisation inappropriée ou non conforme au mode d’emploi et/ou pour des réparations
faites par du personnel non autorisé.
•Quand le appareil est en service, il se réchauffe et il faut par conséquent toucher seulement les
poignée et bouton en matière plastique. Eviter le contact avec la partie chauffante.
•Les enfants de moins de 3 ans doivent être tenus à distance à moins qu’ils ne soient
continuellement surveillés. Les enfants âgés de 3 à 8 ans ne doivent allumer/éteindre
l’appareil que s’il a été placé ou installé dans sa position de fonctionnement normale prévue ;
ils ont été informés de la manière d’utiliser l’appareil en toute sécurité et ils comprennent les
risques encourus. Les enfants de 3 à 8 ans ne doivent pas brancher, régler et nettoyer
l’appareil ou assurer l’entretien de ce dernier.
ATTENTION: Certaines pièces de ce produit peuvent entrer en surchauffe et
causer des brûlures. Une attention particulière doit être accordée lorsque des enfants et
des personnes vulnérables sont présents.
•Ce produit ne peut être utilisé par des enfants de moins de 8 ans ou par des personnes possédant
des capacités physiques, sensorielles ou mentales réduites, sans expérience ni connaissances
suffisantes, à moins qu’elles ne se trouvent sous la surveillance de quelqu’un ou qu’elles aient reçu
les instructions nécessaires relatives à l’utilisation en toute sécurité de l’appareil et à leur
Ce symbole indique: ATTENTION: ne couvrez pas l’appareil lorsque celui-ci est
en fonctionnement afin d’éviter les risques d’incendie.
C
e symbole indique la position haut-bas : en tenir compte pour fixer les roulettes et pour
utiliser l’appareil dans la bonne position.
13/32
Assembly page 13/32


Copies of the I/B. Please reproduce them without any
changes except under special instruction from Bimar
(Italy). The pages must be reproduced and folded in
order to obtain a booklet A5 (+/- 148.5 mm width x 210
mm height). When folding, make sure you keep the good
numbering when you turn the pages of the I/B. Don’t
change the page numbering. Keep the language
integrity.
Fax [phone]
compréhension. Les enfants ne doivent en aucun cas jouer avec l’appareil. Le nettoyage et
l’entretien à la charge de l’utilisateur ne doivent pas être effectués par des enfants sans surveillance.
•Attention : lorsque vous utilisez des appareils électriques, respectez toujours les consignes de
sécurité élémentaires, afin d’éviter tout risque d'incendie, de décharge électrique ou de lésion
corporelle.
•Ne déplacez pas l'appareil en tirant sur le cordon d'alimentation.
•Ne déplacez pas le l’appareil quand il est en train de fonctionner.
•Ne touchez pas l'appareil quand vous avez les mains ou les pieds mouillés.
•Ne laissez pas l'appareil dehors, sous la pluie, au soleil etc.
•En cas de chute ou de mauvais fonctionnement, débranchez immédiatement le cordon électrique.
Assurez-vous qu’aucune partie n’est endommagée et ne rallumez l’appareil qu’après ces
vérifications : en cas de doute, s'adresser à un technicien professionnel qualifié.
•Ne déplacez jamais l'appareil en tirant sur le cordon d'alimentation; ne tirez jamais sur le cordon
pour débrancher l'appareil.
•Afin d'éviter tout risque de choc électrique, ne pas immerger la fiche, le cordon d'alimentation et
l'appareil dans l'eau ou tout autre liquide.
•Si le câble est endommagé, il doit être obligatoirement remplacé par un service qualifié compétent
ou par une personne qualifiée.
•Evitez d’utiliser le radiateur pour sécher le linge.
INSTALLATION
•Après avoir déballé l'appareil, assurez-vous qu'il soit en bon état : si l'appareil est endommagé de
quelque façon que ce soit, ne l'utilisez pas mais faites appel à un service qualifié compétent. Tous
les éléments d'emballage (sac en plastique, polystyrène expansé etc. ) doivent être gardés hors de
portée des enfants ou personnes non responsables.
•Avant d'utiliser l'appareil, vérifiez que la tension du réseau corresponde bien à celle indiquée sur la
plaque signalétique de l'appareil (220-240V~ 50Hz). Cet appareil doit être branché à une prise de
courant équipée d’un dispositif efficace de mise à la terre. En cas d'incompatibilité entre la prise et
la fiche de l'appareil, faites remplacer le cordon d'alimentation par un service qualifié compétent
qui devra s'assurer que la tension du cordon corresponde à la tension du réseau électrique. En
général, l'emploi d'adaptateurs ou des rallonges est déconseillé ; s'ils s'avèrent indispensables,
veiller à ce qu'ils soient conformes aux normes en vigueur en matière de sécurité et à ce que leur
capacité nominale (exprimée en Ampère) ne soit pas inférieure à la capacité maxi. de l'appareil.
•Placez l'appareil assez loin de sources de chaleur, matériaux inflammables (rideaux, tissus, etc.),
gaz inflammables ou matériaux explosifs et de matériaux qui pourraient être déformés par les
hautes températures. Vérifiez que la face avant de l'appareil ait un espace libre d'environ 1 m
devant, et qu'il y ait un espace libre de 0.5 m sur les côtés de l'appareil. N'utilisez pas l'appareil à
proximité d'une de baignoire, d'un lavabo, ou d'une douche pour éviter les chocs électriques et
n'utilisez pas l'appareil à un endroit où il pourrait être basculé et endommagé. Ne pas utiliser
l’appareil dans des pièces de moins de 4 m2ou avec des produits liquides ou inflammables à
l’intérieur.
•Placez l'appareil sur une surface horizontale, plane et stable ; ne le mettez pas sur une surface
inclinée (l'appareil pourrait tomber). Ne pas faire passer le cordon électrique sous un tapis.
•Veillez à ce que le câble soit positionné correctement, qu'il ne soit pas en contact avec des
parties chaudes ou des arêtes tranchantes ni enroulé autour de l'appareil ou entortillé sur lui-
même ou coincé, ce afin d'éviter le risque d'une chute de l'appareil. Veillez à ce qu'on ne puisse
pas trébucher sur le câble afin d'éviter les chutes accidentelles ou les blessures personnelles.
14/32
Assembly page 14/32


Copies of the I/B. Please reproduce them without any
changes except under special instruction from Bimar
(Italy). The pages must be reproduced and folded in
order to obtain a booklet A5 (+/- 148.5 mm width x 210
mm height). When folding, make sure you keep the good
numbering when you turn the pages of the I/B. Don’t
change the page numbering. Keep the language
integrity.
Fax [phone]
•Cet appareil n'est pas destiné à fonctionner au moyen d'un temporisateur externe ou avec un
système de commande à distance séparé.
•L’appareil ne doit jamais être positionné directement sous une prise électrique.
•La prise secteur doit être facile d’accès afin de pouvoir débrancher facilement l’appareil en cas
d'urgence.
•En cas de panne ou de mauvais fonctionnement, éteignez l’appareil et faites-le contrôler par un
réparateur qualifié ; les réparations confiées à des personnes non qualifiées peuvent s’avérer
dangereuses et entraînent la déchéance de la garantie.
•Le radiateur doit être utilisé exclusivement avec les roulettes fournies. Celles-ci doivent êtres
montées conformément aux instructions du paragraphe « montage » ci-dessous.
MONTAGE
Les pattes avec les roulettes doivent être fixées sur la partie inférieure (voir la flèche haut-bas de la
plaque présente sur l’appareil) et aux extrémités afin qu'elles soient solidaires ; les roulettes doivent
être tournées vers le bas et être parfaitement planes. Pour le montage, suivez les indications suivantes
(voir figures ci-contre) :
1) Tournez le radiateur et posez-le par terre sens dessus dessous.
2) Placez les pattes avec les roulettes dans la partie inférieure du radiateur en les glissant entre les
éléments situés aux extrémités du radiateur (c'est-à-dire entre le premier et le deuxième élément
et entre le dernier et l'avant-dernier élément) ; bloquez la tige à l'aide des crochets en forme de
« U » fournis.
3) Fixez les tiges à l'aide des écrous prévus à cet effet.
4) Assurez-vous que les roulettes sont parfaitement à plat.
Attention : le radiateur doit être utilisé exclusivement avec les roulettes.
Grâce aux roulettes, le radiateur ne chauffe pas excessivement la surface d'appui et la convection
naturelle de l'air est favorisée ; il peut aussi être déplacé aisément, grâce à la poignée escamotable
située sur le tableau de bord.
Attention : au premier démarrage, faites marcher l’appareil à la puissance maximale pendant au
moins deux heures.
UTILISATION
Avant chaque utilisation, vérifiez que l'appareil est en bon état, le cordon électrique n'est pas
endommagé, si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou
son agent de service ou par une personne des qualifications semblables, afin d'éviter tout risque.
Radiateurs avec commandes électromécaniques : mod. S107.EU, mod. S109.EU, mod. S111.EU
et mod. avec turbo S109T.EU.
Le radiateur comprend les organes de réglage suivants :
-Sélecteur. Tourner le bouton (C) dans le sens des aiguilles d'une montre pour sélectionner les
fonctions : 0= éteint, I= puissance minimale, II= puissance moyenne, III= puissance maxi (pour les
valeurs, consulter le tableau ci-dessous).
-Thermostat ambiant. Il règle (grâce au bouton B) la température ambiante et fait marcher le radiateur
en mode continu jusqu'à ce que la température réglée soit atteinte : si elle diminue, il rallume le
radiateur pour la durée nécessaire à rétablir la valeur réglée. Lorsque l’on tourne entièrement le
bouton dans le sens contraire des aiguilles d'une montre, le radiateur reste éteint ; lorsqu’on le tourne
15/32
Assembly page 15/32


Copies of the I/B. Please reproduce them without any
changes except under special instruction from Bimar
(Italy). The pages must be reproduced and folded in
order to obtain a booklet A5 (+/- 148.5 mm width x 210
mm height). When folding, make sure you keep the good
numbering when you turn the pages of the I/B. Don’t
change the page numbering. Keep the language
integrity.
Fax [phone]
entièrement dans le sens des aiguilles d'une montre, il s'allume à la température maximale ; pour les
valeurs intermédiaires, la température augmente au fur et à mesure ou le bouton approche de la pos.
maxi et vice versa. La lampe est allumée lorsque l'appareil est en cours d'exécution, si elle atteint la
température de consigne, la lumière s'éteint et revient dès qu'il diminue.
Le radiateur a à l’intérieur un interrupteur antibasculement, qui lui permet de fonctionner uniquement
s'il est en position verticale et l'interrompt s'il se renverse.
Pour l'utilisation, suivre les instructions suivantes:
1) Branchez la fiche dans la prise de courant.
2) Tournez le bouton du thermostat (B) sur la position correspondant à la température souhaitée.
3) Allumez l’appareil à l’aide des interrupteurs (C) en sélectionnant la puissance souhaitée.
4) Le radiateur modèle S109T comprend un thermoventilateur turbo, qui se met en marche lorsque
l’on appuie sur l’interrupteur (G) : le turbo dirige la chaleur vers le devant du radiateur. Il est
possible de l'utiliser séparément ou en même temps que le radiateur.
5) Pour éteindre l’appareil, tourner le bouton du thermostat sur la pos. min, celle du sélecteur sur la
pos. « 0 » et retirer la fiche de la prise secteur.
En cas d'inutilisation prolongée, débrancher la fiche de la prise de courant.
Radiateur électronique, avec turbo et minuteur, mod. S10TT
Le radiateur comprend : interrupteur 0/I ; commandes électroniques et télécommande, interrupteur
antibasculement. Le tableau de commandes et la télécommande ont des touches pour sélectionner et
régler les différentes fonctions ; le tableau de commandes affiche également les fonctions réglées.
Ci-après en détail :
-Interrupteur 0/I (H). Placé sur le côté, il sert à allumer et éteindre le radiateur.
-Touche on/off (1). Elle permet d'accéder aux fonctions du tableau de commandes. Si « on » est
sélectionné, la température ambiante apparaît sur l’écran. Si c’est « off » qui est sélectionné, les
fonctions ne peuvent pas être utilisées et l'écran ne s’éclaire pas.
-Touche « Mode » (2). Elle sert à sélectionner les fonctions décrites, qui se succèdent et sont
visualisées comme indiqué. Lorsque l’on appuie sur la touche mode, l’écran affiche :
- le symbole « » : il clignote et signale la fonction « température ambiante » réglable de 15 à
35° C.
- Le symbole « --- » clignote et signale la fonction minuteur : la durée de fonctionnement peut
être réglée de 0 a 24 heures : à la fin de la durée établie, le radiateur cesse de fonctionner.
- Pour mettre le thermoventilateur en marche, appuyer sur la touche « + » et sur la touche « – »
pour l’éteindre.
-Touche « Power » (3). Elle sert à sélectionner la puissance de chauffe. Naturellement, le radiateur
part de la puissance minimale – 650W : le symbole “ “ clignote et les lignes en forme d'arc sont
de couleur jaune et rouge ; lorsque l’on appuie sur la touche « power », la puissance maximale (1650
W) est sélectionnée : le symbole “ “ clignote et les lignes en forme d'arc sont de couleur
rouge ;
Sélecteur/Modèle
S107.EU
S109.EU
S109T.EU turbo
S111.EU
0
0W
0W
0W
0W
I
600W
1000W
650W
950W
II
900W
1000W
950W
1250W
III
1500W
2000W
1600W
2200W
interrupteur turbo
I/0
---- ----
350W
----
16/32
Assembly page 16/32


Copies of the I/B. Please reproduce them without any
changes except under special instruction from Bimar
(Italy). The pages must be reproduced and folded in
order to obtain a booklet A5 (+/- 148.5 mm width x 210
mm height). When folding, make sure you keep the good
numbering when you turn the pages of the I/B. Don’t
change the page numbering. Keep the language
integrity.
Fax [phone]
-Touches « + » (4) et « – » (5). Elles augmentent et réduisent respectivement la durée ou la
température pendant la phase de réglage. Elles peuvent aussi mettre en marche (+) ou couper (-) le
turbo.
- Le radiateur a également un interrupteur antibasculement, qui lui permet de fonctionner uniquement
s'il est en position verticale et l'interrompt s'il se renverse.
Pour utiliser le radiateur, suivre les instructions suivantes :
1) Brancher la fiche dans la prise de courant.
2) Allumer l’interrupteur 0/I et le régler sur la pos. I
3) Appuyer sur la touche on/off et la régler sur on.
4) Appuyer sur la touche Mode pour régler les fonctions suivantes :
-température ambiante: « » clignote. Pour régler la température souhaitée, appuyer sur la touche +
ou – pour augmenter ou réduire la valeur. Après 10 minutes, l’écran recommence à indiquer la
température ambiante.
-durée de fonctionnement : « --- » clignote et il est possible d’augmenter ou de réduire la durée du
fonctionnement à l’aide des touches + ou –.
-fonction turbo : ”” clignote et en appuyant sur la touche + il est possible de mettre le
thermoventilateur en marche ou de le couper avec la touche –. Le turbo dirige la chaleur vers le
devant du radiateur.
5) appuyer sur la touche on/off et la régler sur on : « » clignote. Cela indique que la puissance
minimale est en cours. Pour la puissance maxi, appuyer sur la touche power : le symbole « » se
met à clignoter.
Il est possible de modifier la température et la durée lorsque le radiateur est en marche.
6) Pour éteindre l’appareil, mettre la touche on-off sur off, la touche 0/I sur 0, puis retirer la fiche
de la prise secteur.
En cas d'inutilisation prolongée, débrancher la fiche de la prise de courant.
Attention : ne déplacez pas l’appareil lorsqu'il est en marche. Une fois éteint, il faut quelques
minutes avant que le radiateur refroidisse. Attendez qu'il ait complètement refroidi avant de le
déplacer en utilisant les poignées prévues à cet effet.
NETTOYAGE ET ENTRETIEN
Attention: avant de nettoyer l'appareil, arrêtez-le, débranchez-le et laissez-le refroidir.
•Protégez l'appareil contre la poussière afin d'assurer ses caractéristiques de radiation.
•Pour nettoyer le corps de l'appareil, utilisez un chiffon humide ; n'utilisez pas de produits abrasifs.
•Quand vous n'utilisez pas le chauffage, il est nécessaire de le couvrir et de le ranger dans un endroit
sec. Nous vous conseillons de le ranger dans son emballage d'origine afin de le protéger contre la
poussière et l'humidité.
•Si l’on décide de ne plus utiliser l’appareil, on recommande de le rendre inopérant en coupant le
câble d’alimentation (auparavant, il faut s’assurer d’avoir enlevé la fiche de la prise de courant), et
de rendre inoffensives les parties qui sont dangereuses au cas où elles seraient utilisées par des
enfants pour jouer.
•Ce radiateur est rempli avec l'exacte quantité d'huile spéciale. Les réparations qui nécessitent
d'ouvrir l’appareil doivent être effectuées uniquement par le fabricant ou son service SAV. En cas
de fuites d'huile, contacter le fabricant ou son service SAV. Si vous devez démolir l’appareil, respectez
les dispositions sur l’écoulement de l’huile.
17/32
Assembly page 17/32


Copies of the I/B. Please reproduce them without any
changes except under special instruction from Bimar
(Italy). The pages must be reproduced and folded in
order to obtain a booklet A5 (+/- 148.5 mm width x 210
mm height). When folding, make sure you keep the good
numbering when you turn the pages of the I/B. Don’t
change the page numbering. Keep the language
integrity.
Fax [phone]
AVERTISSEMENTS POUR L'ÉLIMINATION CORRECTE DU PRODUIT AUX TERMES
DE LA DIRECTIVE EUROPÉENNE 2011/65/UE.
Au terme de son utilisation, le produit ne doit pas être éliminé avec les déchets urbains. Le produit
doit être remis à l'un des centres de collecte sélective prévus par l'administration communale ou
auprès des revendeurs assurant ce service. Éliminer séparément un appareil électroménager permet
d'éviter les retombées négatives pour l'environnement et la santé dérivant d'une élimination
incorrecte, et permet de récupérer les matériaux qui le composent dans le but d'une économie
importante en termes d'énergie et de ressources.Pour rappeler l'obligation d'éliminer séparément les
appareils électroménagers, le produit porte le symbole d'un caisson à ordures barré.
Bitte lesen Sie vor der Benutzung des Gerätes sorgfältig diese Anleitungen und setzen Sie
gegebenenfalls Dritte darüber in Kenntnis. Gebrauchsanleitung zum weitren Nachschlagen
aufbewahren.
Sollten während des Lesens dieser Bedienungsanleitung Fragen aufkommen oder irgendwelche
Stellen schwer verständlich sein, dann kontaktieren Sie vor dem Gebrauch des Geräts den Hersteller
unter der Adresse, die auf der letzten Seite angegeben ist.
GEBRAUCHSANWEISUNGEN
•Dieses Gerät ist ausschließlich dazu bestimmt, Wohnräume und Ähnliches anhand der Hinweise
dieser Bedienungsanleitung zu heizen. Außerdem ist es als Zusatzheizung und nicht als
Zentralheizung gedacht.
Das Gerät soll in den Haushalt und ähnliche Anwendungen verwendet werden, wie:
- Personalküche in Geschäften, Büros und anderen Arbeitsumgebungen;
ACHTUNG: Decken Sie das Gerät niemals ab, wenn es im Betrieb ist, um Feuer
zu vermeiden.
D
ieses Symbol gibt "oben" und "unten" an: Bitte bei der Befestigung der Rollen und zur
Benutzung unter Anwendung der richtigen Lage beachten.
18/32
Assembly page 18/32


Copies of the I/B. Please reproduce them without any
changes except under special instruction from Bimar
(Italy). The pages must be reproduced and folded in
order to obtain a booklet A5 (+/- 148.5 mm width x 210
mm height). When folding, make sure you keep the good
numbering when you turn the pages of the I/B. Don’t
change the page numbering. Keep the language
integrity.
Fax [phone]
- Bauernhäuser
- Von Kunden in Hotels, Motels und anderen Wohntyp Umgebungen
- Übernachtung mit Frühstück Typ Umgebungen
•Der Betrieb des Geräts ist unter folgenden Bedingungen untersagt: - in staubigen Räumen; - in
Räumen, in denen sich Saugmaterial, dünne Stoffe, Papierstückchen usw. befinden (davon könnten
Schutzgitter oder Wärmetauscher verstopft werden); - in Räumen mit zu hoher relativer
Luftfeuchtigkeit; - im Außenbereich. Wir übernehmen keine Haftung für Schäden, welche durch
unsachgemäße Behandlung entstanden sind und/oder für Reparaturen, die nicht von Fachpersonal
gemacht sind.
•Whärend des Gebrauchs wird das Gerät heiß: berühren Sie nur die Plastikgriffe und die Schalter.
Berühren Sie nicht die strahlenden Teile.
•Die jünger sind als 3 Jahre, sollten ferngehalten werden, sofern sie nicht kontinuierlich überwacht
werden. Kinder ab 3 Jahren und unter 8 Jahren, sollten das Gerät nur ein-/ausschalten unter der
Voraussetzung, dass es in der vorgesehenen normalen Betriebsposition platziert und installiert
wurde und sie eine Beaufsichtigung bzw. Anweisung für die Nutzung des Geräts auf eine sichere
Art und Weise erfahren haben und sie die verbundenen Gefahren verstehen. Kinder ab 3 Jahren und
unter 8 Jahren, sollten das Gerät nicht an das Netz anschließen, regulieren oder reinigen oder die
Wartung vornehmen.
ACHTUNG: Einige Teile dieses Produkts können sehr heiß werden und
Verbrennungen verursachen. Besondere Vorsicht gilt, wo Kinder und gefährdete
Personen anwesend sind.
•Kinder unter 8 Jahren, Personen mit eingeschränkten körperlichen, sensorischen oder geistigen
Fähigkeiten sowie Personen ohne entsprechende Erfahrung oder Kenntnisse dürfen dieses Gerät
nur unter Aufsicht oder nach Erhalt aller Anweisungen für die sichere Verwendung des Gerätes
sowie Auskunft über die damit verbundenen Gefahren benutzen. Kinder sollten beaufsichtigt
werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Vom Anwender durchzuführende
Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.
•Achtung: Beim Umgang mit Elektrogeräten immer die grundsätzlichen Sicherheitsmaßnahmen
beachten. Damit vermeiden Sie Brandgefahr sowie die Gefahr von Stromschlägen und
Körperverletzungen.
•Ziehen Sie niemals an der Anschlussleitung, um das Gerät zu bewegen.
•Berühren Sie das Gerät nie mit nassen Händen oder barfuß.
•Setzen Sie das Gerät keinen Witterungseinflüssen aus (Sonne, Regen usw.).
•Sollte das Gerät fallen oder schlecht funktionieren, ziehen Sie sofort den Stecker aus der
Steckdose. Überprüfen Sie, dass kein Teil beschädigt ist, und schalten Sie das Gerät erst dann
wieder ein: Falls Sie Zweifel haben, wenden Sie sich an qualifiziertes Fachpersonal zu.
•Lassen Sie Ihr Gerät niemals bei Gebrauch unbeaufsichtigt. Halten Sie Kinder oder hilfsbedürftige
Personen vom Gerät fern.
•Um die Gefahr eines elektrischen Schlags zu vermeiden, tauchen Sie den Stecker, das Netzkabel
und das Gerät in Wasser oder eine andere Flüssigkeit.
•Eine beschädigte Anschlussleitung muss von dem Lieferanten, von einem Kundendienst oder von
einem Fachmann ausgewechselt werden.
•Keine Wäscheteile zum Trocknen űber das Gerät legen.
19/32
Assembly page 19/32


Copies of the I/B. Please reproduce them without any
changes except under special instruction from Bimar
(Italy). The pages must be reproduced and folded in
order to obtain a booklet A5 (+/- 148.5 mm width x 210
mm height). When folding, make sure you keep the good
numbering when you turn the pages of the I/B. Don’t
change the page numbering. Keep the language
integrity.
Fax [phone]
INSTALLATION
•Nachdem Sie das Gerät ausgepackt haben, vergewissern Sie sich, dass das Gerät in gutem Zustand
ist: Im Zweifelfall, benutzen Sie das Gerät nicht, sondern wenden Sie sich an einen Fachmann.
Halten Sie Kinder und hilfsbedürftige Personen von allen Verpackungsmaterialien (Plastiktüte,
Styropor usw.) fern.
•Kontrollieren Sie, ob die Netzspannung mit der auf dem Gerät vermerkten Spannung übereinstimmt
bevor Sie den Stecker in die Steckdose stecken (220-240V~ 50Hz). Die Steckdose muss geerdet
sein. Im Fall einer Unvereinbarkeit zwischen dem Stecker und der Steckdose, lassen Sie die
Anschlussleitung von einem Fachmann auswechseln, der sich vergewissern wird, dass die
Netzspannung mit der der Anschlussleitung übereinstimmt. Im Allgemeinen ist es abgeraten
Verlängerungsschnur oder Adapter zu benutzen. Falls es jedoch unbedingt notwendig wäre, diese
zu benutzen, vergewissern Sie sich, dass diese den geltenden Sicherheitsvorschriften entsprechen,
und ihre Leistung (Ampère) darf keinesfalls kleiner als die maximale Leistung des Gerätes sein.
•Stellen Sie das Gerät weit genug von Wärmequellen, entflammbaren Materialien (Gardinen,
Tüchern usw.) entflammbarem Gas oder entzündbaren Materialien, und von Materialien, die wegen
der Hitze deformieren könnten. Vergewissern Sie sich, dass es einen Mindestabstand von
mindestens 1 M gibt zwischen der Vorderseite des Gerätes und Wänden oder anderen
Gegenständen. Das Gerät darf nicht in Räumen betrieben werden, die kleiner als 4m² sind bzw. in
Räumen, in denen sich entzündliche Flüssigkeiten oder Produkte befinden.
•Stellen Sie das Gerät auf eine waagerechte, ebene und stabile Fläche auf; stellen Sie es nicht auf
eine schräge Fläche auf (das Gerät könnte umkippen). Das Kabel nicht unter Teppiche
positionieren.
•Vergewissern Sie sich, dass das Kabel richtig positioniert ist und nicht mit heißen Teilen oder
scharfen Kanten in Berührung kommt, weder um das Gerät herum gewickelt noch um sich selbst
verwickelt ist noch sich verfängt, um ein Herunterfallen des Gerätes zu vermeiden. Vergewissern
Sie sich, dass man nicht darin stolpern kann, um ein zufälliges Herunterfallen oder
Personenschäden zu vermeiden.
•Stellen Sie das Gerät nicht gerade unterhalb einer Steckdose auf.
•Die Steckdose muss leicht zugänglich sein: Damit kann der Stecker im Bedarfsfall problemlos aus
der Steckdose gezogen werden.
•Falls das Gerät nicht richtig, oder gar nicht funktioniert, schalten Sie es bitte aus, und wenden Sie
sich an einen Fachmann.
•Um Feuergefahr zu umgehen, benutzen Sie das Gerät nicht mit einer Zeitschaltuhr, einem
Programmierungssystem oder mit einem System, Zum Vermeiden von Brandgefahr, falls das Gerät
abgedeckt ist oder nicht ordnungsgemäß positioniert ist.
•Bei einer Störung oder Fehlfunktion das Gerät sofort abschalten und von einer qualifizierten
Fachkraft überprüfen lassen. Reparaturen, die nicht von qualifizierten Fachkräften durchgeführt
werden, können gefährlich sein und der Hersteller lehnt in solchen Fällen jede Garantieübernahme
ab.
•Der Radiator darf ausschließlich mit den mitgelieferten Rollen betrieben werden. Diese sind
ordnungsgemäß anzubringen, siehe dazu nachstehenden Abschnittt.
MONTAGE
Befestigen Sie die Querstreben mit den Rollen an beiden Enden der Unterseite (Siehe Pfeil "oben-
unten" am Geräteschild). Querstreben und Rollen müssen fest verbunden sein. Die Rollen müssen
nach unten zeigen und ganz planeben sein
Die Rollen müssen nach unten zeigen und sind planeben anzubringen. Bei der Montage beachten Sie
bitte folgende Hinweise (siehe nebenstehende Bilder):
1) Legen Sie den Radiator so auf den Boden, dass die Unterseite nach oben zeigt.
20/32
Assembly page 20/32
