Biohort Alex User manual

AUFBAUANLEITUNG
Mülltonnenbox „Alex“
GB
ES
FR
IT
NL
DK
Assembly manual for dustbin box Alex
Notice de montage pour range poubelles Alex
Opbouwbeschrijving modulaire containerbox Alex
Instrucciones de montaje para el contenedor de basura Alex
Istruzioni di montaggio copribidone modulare Alex
Monteringsvejledning skjul til affaldsbeholder Alex
For further languages please go to: www.biohort.com/downloads
QUALITÄT AUS
ÖSTERREICH

2
WICHTIGE PUNKTE
FÜR DEN AUFBAU!
VORLIEGENDE AUFBAUANLEITUNG ZEIGT DEN ZUSAMMENBAU
VON DER MÜLLTONNENBOX „ALEX“. FÜR EINIGE MONTAGESCHRITTE
BENÖTIGEN SIE EINEN HELFER.
Important details regarding assembly! The present assembly manual shows the erection of the dustbin box “Alex“. For
several assembly steps additional assistance of 1 people will be required.
Points importants lors du montage!“ Cette notice de montage décrit l’assemblage du Range poubelles « Alex ».
Pour certaines étapes, demandez l´aide d´une personnes.
Deze opbouwbeschrijving toont de montage van de ContainerBox „Alex“. Voor enkele montage
stappen heeft u 1 extra mensen nodig.
Notas importantes para el montaje: Estas instrucciones de montaje muestran cómo montar el
contenedor de basura „Alex“. Es recomendable realizar el montaje entre dos personas.
Indicazioni importanti per il montaggio! Il presente manuale mostra come assemblare di cassonetto per
i bidoni della spazzatura „Alex“. Per alcune fasi di assemblaggio vi serviranno 1 aiutanti.
Den medsendte montagevejledning viser samlingen af skjul til affaldsbeholder “Alex”.
Ved flere punkter af opsætningen er yderligere hjælp påkrævet af 1 personer.
GB
ES
FR
IT
NL
DK
!

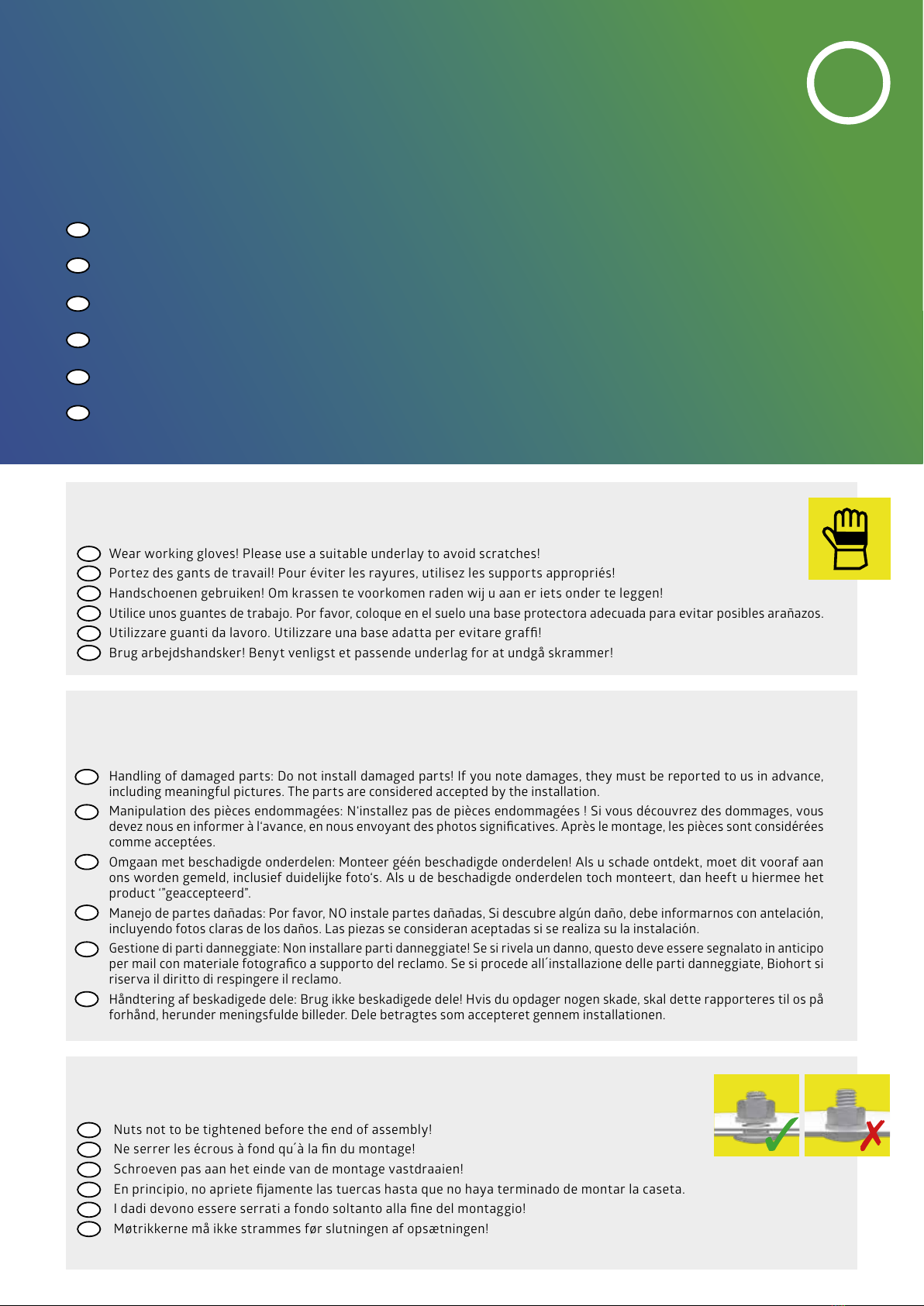

Wear working gloves! Please use a suitable underlay to avoid scratches!
Portez des gants de travail! Pour éviter les rayures, utilisez les supports appropriés!
Handschoenen gebruiken! Om krassen te voorkomen raden wij u aan er iets onder te leggen!
Utilice unos guantes de trabajo. Por favor, coloque en el suelo una base protectora adecuada para evitar posibles arañazos.
Utilizzare guanti da lavoro. Utilizzare una base adatta per evitare graffi!
Brug arbejdshandsker! Benyt venligst et passende underlag for at undgå skrammer!
BENÜTZEN SIE BEI DER MONTAGE ARBEITSHANDSCHUHE!
UM KRATZER ZU VERMEIDEN, VERWENDEN SIE BITTE GEEIGNETE UNTERLAGEN!
GB
ES
FR
IT
NL
DK
Handling of damaged parts: Do not install damaged parts! If you note damages, they must be reported to us in advance,
including meaningful pictures. The parts are considered accepted by the installation.
Manipulation des pièces endommagées: N‘installez pas de pièces endommagées ! Si vous découvrez des dommages, vous
devez nous en informer à l‘avance, en nous envoyant des photos significatives. Après le montage, les pièces sont considérées
comme acceptées.
Omgaan met beschadigde onderdelen: Monteer géén beschadigde onderdelen! Als u schade ontdekt, moet dit vooraf aan
ons worden gemeld, inclusief duidelijke foto‘s. Als u de beschadigde onderdelen toch monteert, dan heeft u hiermee het
product ‘”geaccepteerd”.
Manejo de partes dañadas: Por favor, NO instale partes dañadas, Si descubre algún daño, debe informarnos con antelación,
incluyendo fotos claras de los daños. Las piezas se consideran aceptadas si se realiza su la instalación.
Gestione di parti danneggiate: Non installare parti danneggiate! Se si rivela un danno, questo deve essere segnalato in anticipo
per mail con materiale fotografico a supporto del reclamo. Se si procede all´installazione delle parti danneggiate, Biohort si
riserva il diritto di respingere il reclamo.
Håndtering af beskadigede dele: Brug ikke beskadigede dele! Hvis du opdager nogen skade, skal dette rapporteres til os på
forhånd, herunder meningsfulde billeder. Dele betragtes som accepteret gennem installationen.
UMGANG MIT BESCHÄDIGTEN TEILEN
Verbauen Sie keine beschädigten Teile! Falls Sie Beschädigungen feststellen, müssen diese vorab inkl.
aussagekräftiger Bilder an uns gemeldet werden. Durch den Verbau gelten die Teile als akzeptiert.
GB
ES
FR
IT
NL
DK
GB
ES
FR
IT
NL
DK
Nuts not to be tightened before the end of assembly!
Ne serrer les écrous à fond qu´à la fin du montage!
Schroeven pas aan het einde van de montage vastdraaien!
En principio, no apriete fijamente las tuercas hasta que no haya terminado de montar la caseta.
I dadi devono essere serrati a fondo soltanto alla fine del montaggio!
Møtrikkerne må ikke strammes før slutningen af opsætningen!
SCHRAUBVERBINDUNGEN GRUNDSÄTZLICH
ERST AM ENDE DER MONTAGE FESTZIEHEN!

3
Care and maintenance: Do not store aggressive substances i.e. chlorine or road salt! Remove suntan lotion or any other
creams with water and rinse aid! Do not use abrasive cleaning agents! Lubricate the lock once a year!
Entretien et maintenance: Ne pas stocker de produits chimiques (chlore, sel, etc…) Nettoyez uniquement avec de l´eau
les crèmes solaires et autres crèmes (pas de nettoyant chimique). Graissez la serrure et les charnières chaque année !
Onderhoud: Geen chemicaliën in de berging opslaan! Zonnebrandolie/melk en andere cremes met water en zeep verwi-
jderen! Gebruik geen schuurmiddelen! Slot jaarlijks oliën
Cuidado y mantenimiento: No almacene productos químicos agresivos dentro de la caseta como por ejemplo cloro y sal
antiescarcha. Evite dejar huellas o restos de cremas solares sobre la chapa. Limpie la caseta siempre con agua o un trapo
húmedo. Aplique aceite en la cerradura y las bisagras una vez al año
Manutenzione: Non lasciare prodotti chimici aggressivi (come ad esempio cloro o sale per strade) all’interno della casetta!
Rimuovere crema solare e altre creme con acqua e brillantante! Non utilizzare detergenti contenenti sostanze aggressive!
Lubrificare la serratura e le cerniere a cadenza annuale!
Pleje og vedligeholdelse: Opbevar ikke aggressive stoffer dvs. Klor eller vejsalt! Fjern solcreme eller andre typer af creme
med vand og rensemiddel! Brug ikke aggressive rengøringsmidler! Smør låsen årligt!
PFLEGE UND WARTUNG
Keine aggressiven Chemikalien wie z.B. Chlor oder Streusalz lagern! Sonnenmilch und andere Cremen mit Wasser und Seife
entfernen! Keine scheuernden Reinigungsmittel verwenden! Ölen Sie das Schloss jährlich!
GB
ES
FR
IT
NL
DK
Keep all supplied small parts or packaging materials away from little children during assembly. Components have sharp edges
or protrude, pay attention to them during assembly and during daily use.
Gardez toutes les petites pièces ou les matériaux d‘emballage fournis hors de portée des enfants pendant le montage. Les
pièces d´assemblage peuvent être tranchantes, faites-y attention lors de l‘assemblage et de l‘utilisation quotidienne.
Houd alle kleine onderdelen of verpakkingsmaterialen die worden mee geleverd uit de buurt van kleine kinderen tijdens de
montage. Onderdelen hebben scherpe randen of steken uit, let op bij de montage en bij het dagelijks gebruik.
Mantenga todas las piezas pequeñas o materiales de embalaje suministrados lejos de los niños durante el montaje. Los
componentes tienen bordes afilados o salientes, preste atención a ellos durante el montaje y durante el uso diario.
Tenere tutte le piccole parti o i materiali d‘imballaggio forniti lontano dalla portata dei bambini durante il montaggio. I compo-
nenti hanno spigoli vivi o sporgenti, prestare attenzione ad essi durante il montaggio e durante l‘uso quotidiano.
Hold alle leverede smådele og emballage utilgængeligt for børn under montagen.Komponenter har skarpe kanter eller stikker
ud, vær opmærksom på dem under montering og under daglig brug.
HALTEN SIE WÄHREND DES ZUSAMMENBAUS ALLE MITGELIEFERTEN KLEINTEILE
ODER VERPACKUNGSMATERIALIEN VON KLEINKINDERN FERN. Bauteile weisen scharfe Kanten auf
oder stehen vor, achten Sie während der Montage und bei der täglichen Nutzung darauf.
GB
ES
FR
IT
NL
DK
GB
ES
FR
IT
NL
DK
Attention: In the summer, the inside can reach very high temperatures!
Attention: En été la température à l’intérieur de l’abri peut être élevée!
Let op: in de zomer kunnen in de berging zeer hoge temperaturen bereikt worden.
Tenga en cuenta que en el verano las temperaturas en el interior pueden ser altas.
Attenzione: Si prega di prendere nota che in estate si possono essere temperature molto elevate all‘interno.
Vigtigt: Der kan opstå meget høje temperaturer i skuret om sommeren.
ACHTUNG: IM SOMMER KÖNNEN IM INNENRAUM SEHR HOHE
TEMPERATUREN ENTSTEHEN!
Please make sure the product is anchored in a storm-proof manner and lock the doors! Do not assembly in windy condition!
Veillez à ce que le sol soit ancré de manière à résister aux tempêtes et verrouillez les portes! Ne pas procéder au montage dans
des conditions venteuses !
Zorg voor een stormbestendige bodem verankering en vergrendel de deuren! Niet opbouwen in winderige omstandigheden!
Asegúrese de que el suelo cuente con un anclaje a prueba de tormentas y cierre las puertas. ¡No se instalen en condiciones de viento!
Assicuratevi che il pavimento sia ancorato a prova di tempesta e chiudete a chiave le porte! Non montare in condizioni di vento!
Vær opmærksom på at produktet forankres stormsikkert samt at dør er aflåst! Bør ikke monteres ved kraftig vind!
ACHTEN SIE AUF EINE STURMSICHERE BODENVERANKERUNG
UND VERRIEGELN SIE DIE TÜREN! NICHT BEI WIND AUFBAUEN!
GB
ES
FR
IT
NL
DK

4
WASSERWAAGEN - SYMBOL: Betreffendes Einbauteil mit der Wasserwaage ausrichten.
Symbol of spirit level: Align the respective parts by using the spirit level.
Symbole niveau à bulle: Lorsque ce symbole apparaît, vous devez ajuster l´élément à l´aide d´un niveau à bulle.
Waterpas – symbool: Bij montagestappen waar dit symbool bijstaat is het noodzakelijk het
betreffende onderdeel waterpas in te bouwen.
Símbolo del nivelador: Indica que se debe ajustar y centrar la pieza con la ayuda de un nivelador.
Simbolo di livella a bolla d‘aria: Allineare il componente in questione con l‘ausilio di una livella a bolla d’aria.
Symbol for vaterpas: Juster de respektive dele ved hjælp af vaterpas.
Scale drawing 1:1 of the screws in use
Reproduction selon l´échelle 1:1.
Afbeelding : schaal 1:1 (ware grootte)
Reproducción a escala 1:1 de los tornillos que se utilizan para el montaje.
Immagine in scala delle viti da utilizzare!
Skala tegning af skruer er 1:1
MASSSTABSGETREUE ABBILDUNGEN DER ZU VERWENDENDEN SCHRAUBEN:
4,8 x 13
M = 1:1
6 x 100
M5 x 10 M6 x 12
GB
ES
FR
IT
NL
DK
GB
ES
FR
IT
NL
DK
1TÜR - DECKELPAKET
2KORPUS - PAKET
1x
1x
1x
1x
1x2x
2x
1x
1x 1x











D1 D2
Door/lid package · Colis porte/couvercle · Deur/Dekselpaket · Puerta / Paquete de tapa ·
Pacchetto porta/coperchio · Dør/Låg pakke
Corpus package · Colis de l‘ossature · Framepakket · Corpus · Corpus · Kassepakke
1x1x2x
1x 1x1x1x
  

5
1x 1x 6x

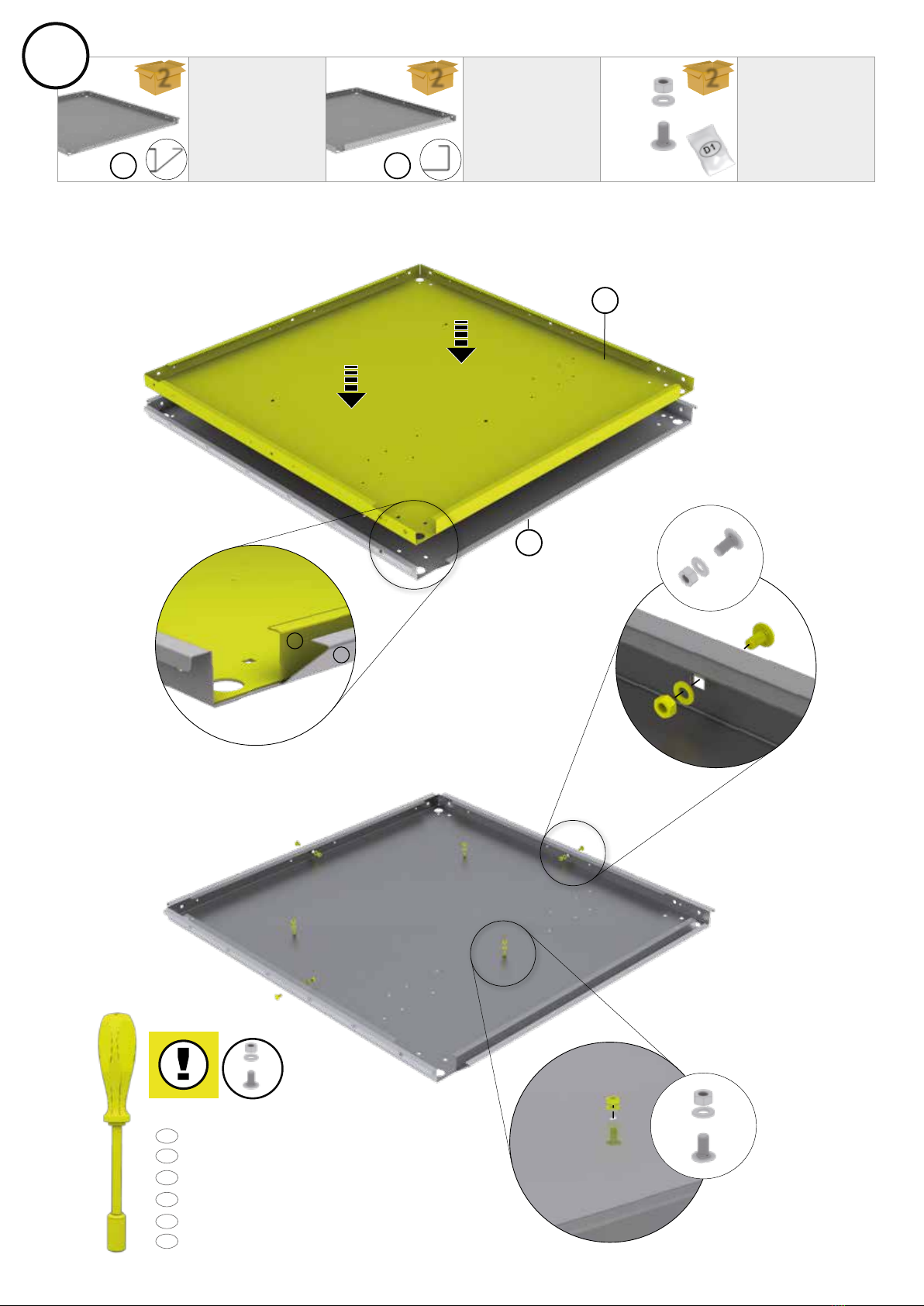

1.
Unterseite / rearside
M5 x 10
2 2 2
F
F
E
E
E F
Festziehen
tighten
serrez fort
vastdraaien
apriete
serrare a fondo
fastspænding
GB
FR
NL
IT
ES
DK

6
2x 1x 1x
16x

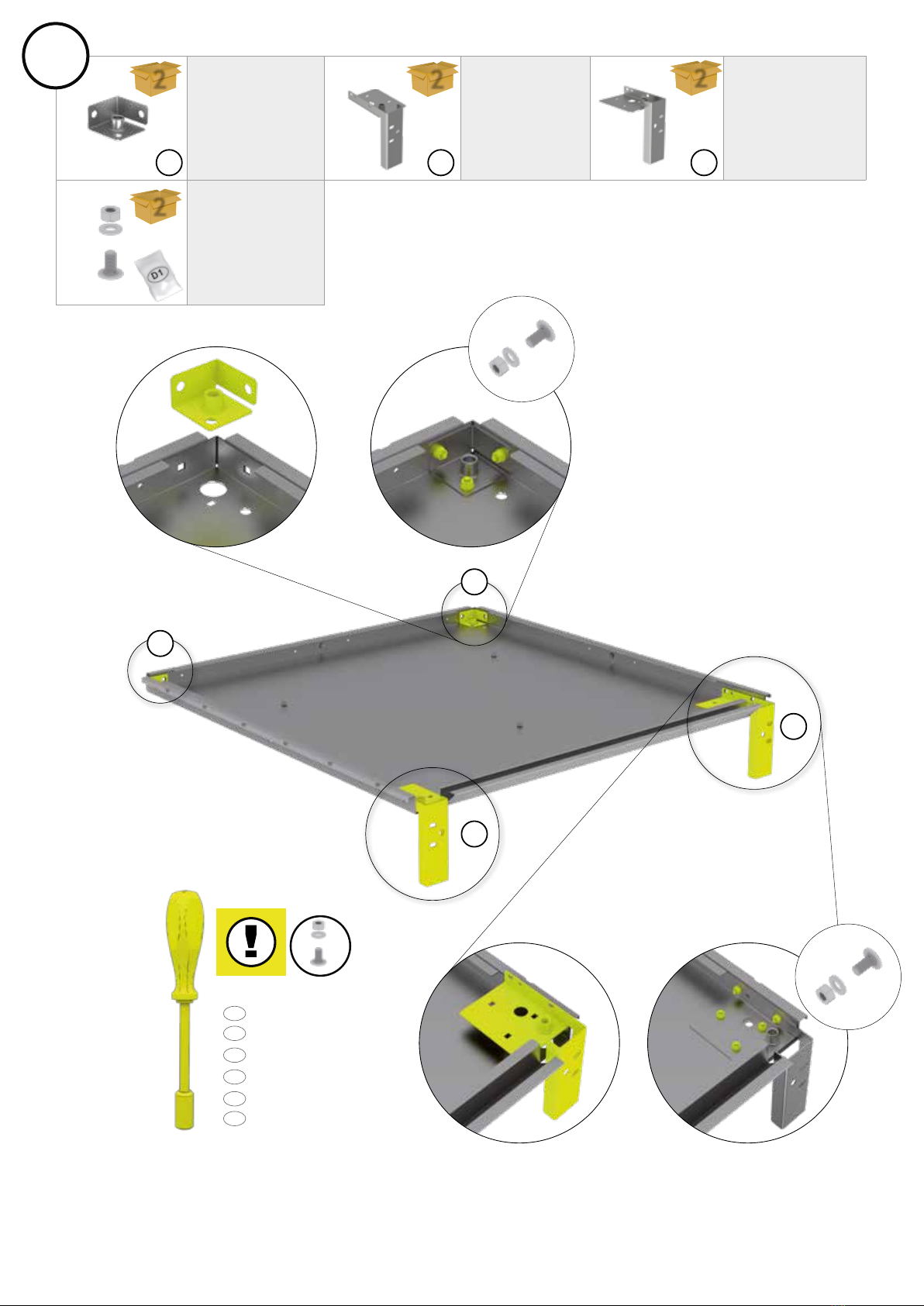

2.
M5 x 10
2
2
22
Unterseite / rearside
I
P
P
P
I J
J
Festziehen
tighten
serrez fort
vastdraaien
apriete
serrare a fondo
fastspænding
GB
FR
NL
IT
ES
DK

7
4x
3. 2
Unterseite / rearside
Oberseite / top side
4x

8
1x 4x

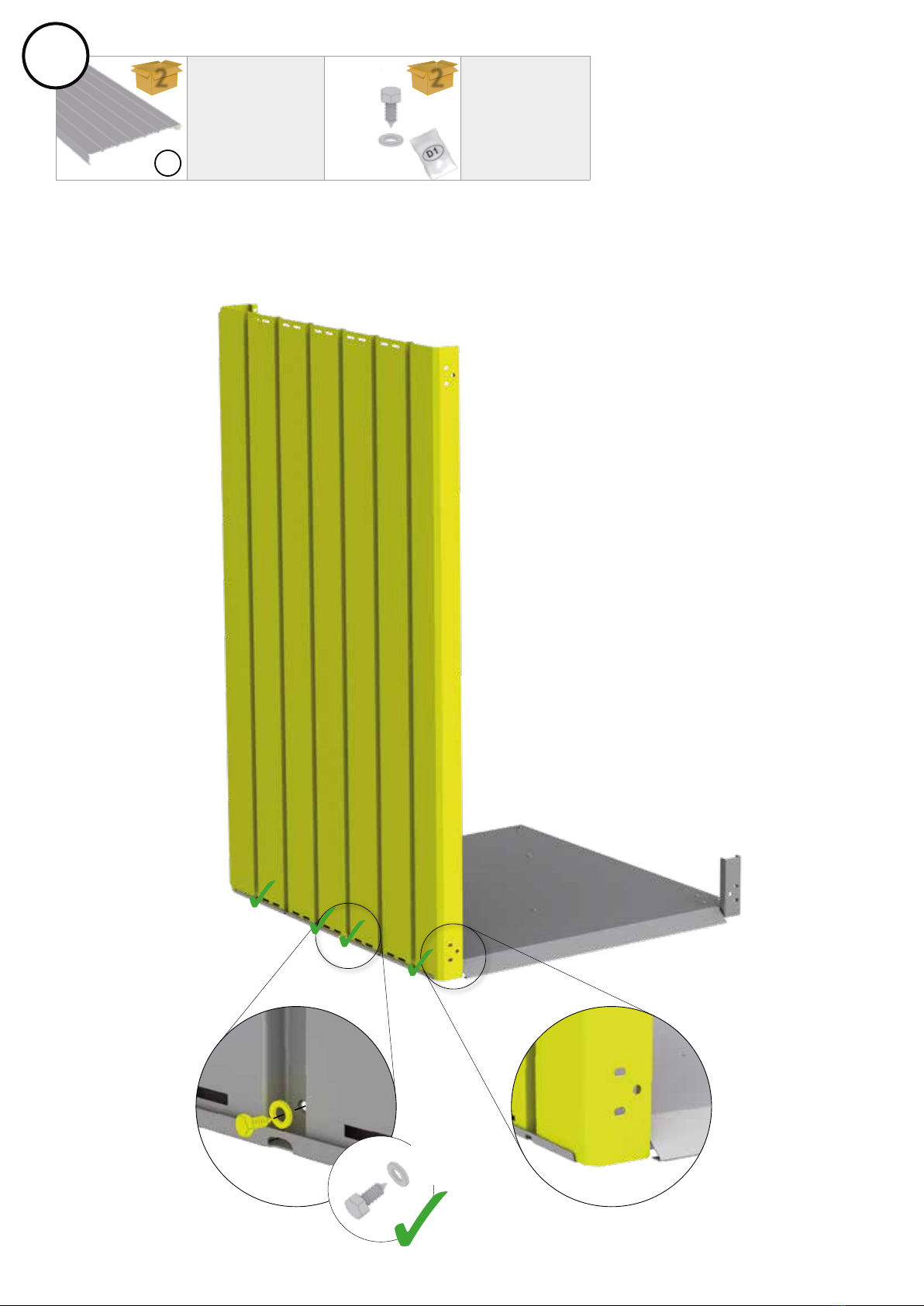

4.
4,8 x 13
2 2
H
4x

9
1x 3x 1x
M5 x 10

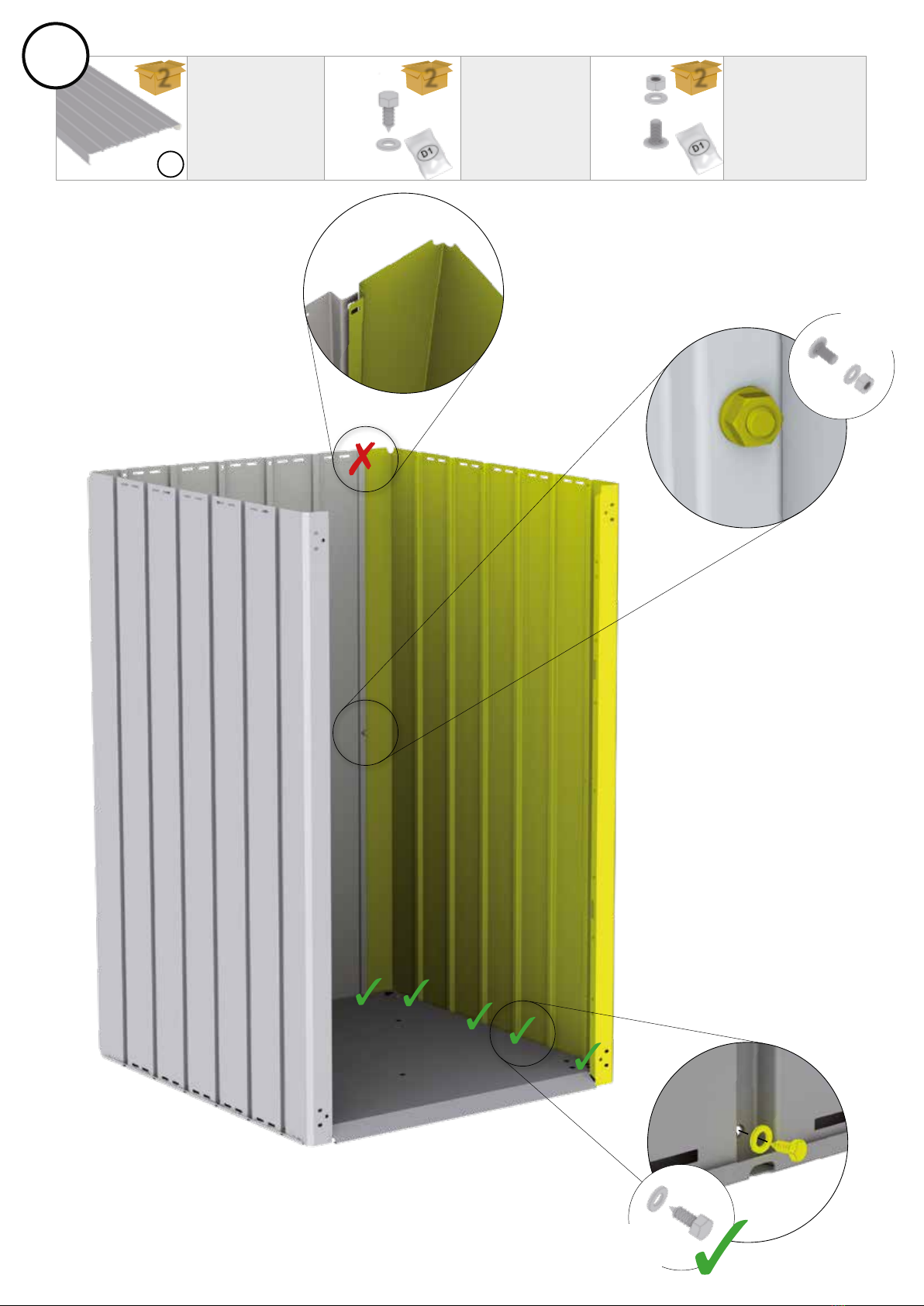

5. 2 2
4,8 x 13
2
M5 x 10
G
1x
3x

10
1x 5x 1x
M5 x 10
4,8 x 13
M5 x 10
6. 2 2
4,8 x 13
2
H
1x
5x

11
1x 4x
7. 2 2
M5 x 10
Teil kann auch auf gegenüberlie-
gender Seite montiert werden!
Schrauben dienen zur Abdeckung.
Part can be assembled on the
opposite side.
La pièce peut également être
montée sur le côté opposé.
Screws are used for the covering.
Utilisez les vis pour le recouvrement.
GB
GB
FR
FR
2x
2x
Festziehen
tighten
serrez fort
vastdraaien
apriete
serrare a fondo
fastspænding
GB
FR
NL
IT
ES
DK

12
1x 1x 1x
4x 2x

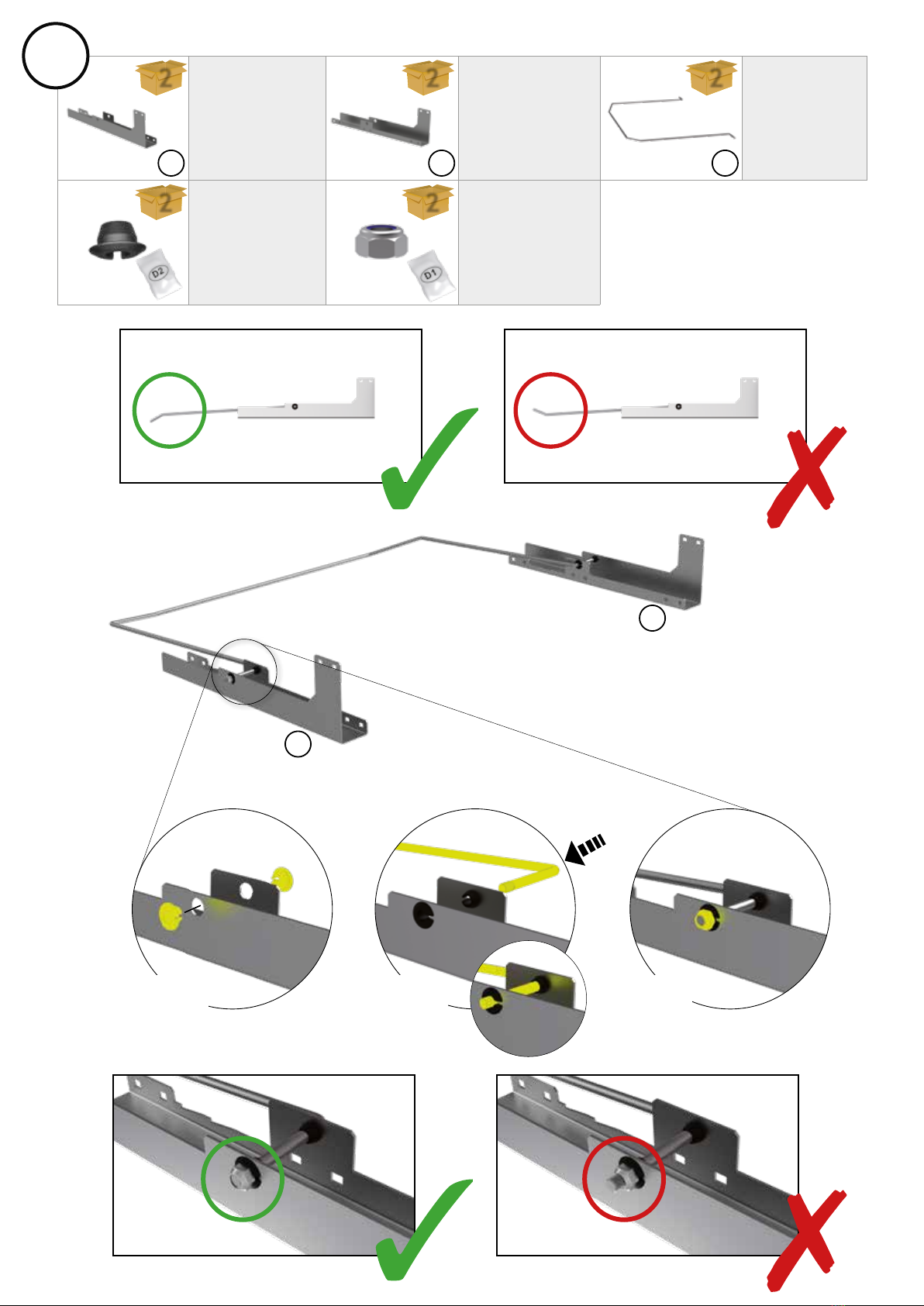

8.
1. 2. 3.
2
2 2
2 2
N
N
M
M
Q

13
9.
NM

14
8x
10.
M5 x 10
X
X<350 mm Option 1
X>350 mm Option 2
2
Option 1:
Option 2:
Festziehen
tighten
serrez fort
vastdraaien
apriete
serrare a fondo
fastspænding
GB
FR
NL
IT
ES
DK

15
M5 x 10
8x
11.2
Festziehen
tighten
serrez fort
vastdraaien
apriete
serrare a fondo
fastspænding
GB
FR
NL
IT
ES
DK
Schrauben dienen zur Abdeckung.
Screws are used for the covering.
Utilisez les vis pour le recouvrement.
GB
FR

16
1x 1x 1x
4x 4x
M5 x 10
4.
M5 x 10

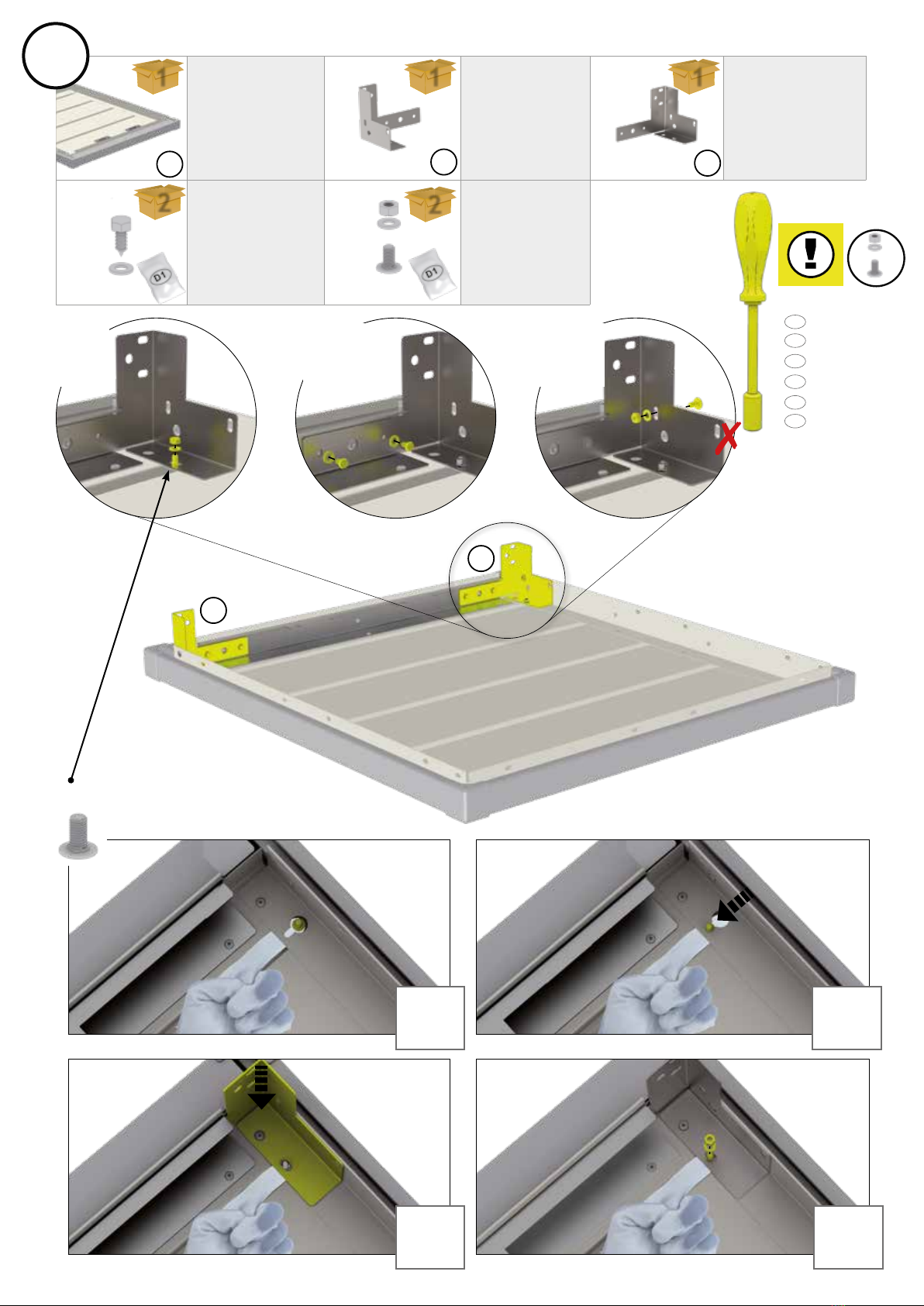

12.
2
1 1 1
4,8 x 13
2
1. 2.
2.
3.
3.1.
4,8 x 13
M5 x 10
XK
K
L
L
Festziehen
tighten
serrez fort
vastdraaien
apriete
serrare a fondo
fastspænding
GB
FR
NL
IT
ES
DK
Deckelmontage - Lid assembly

17
1x 1x 1x

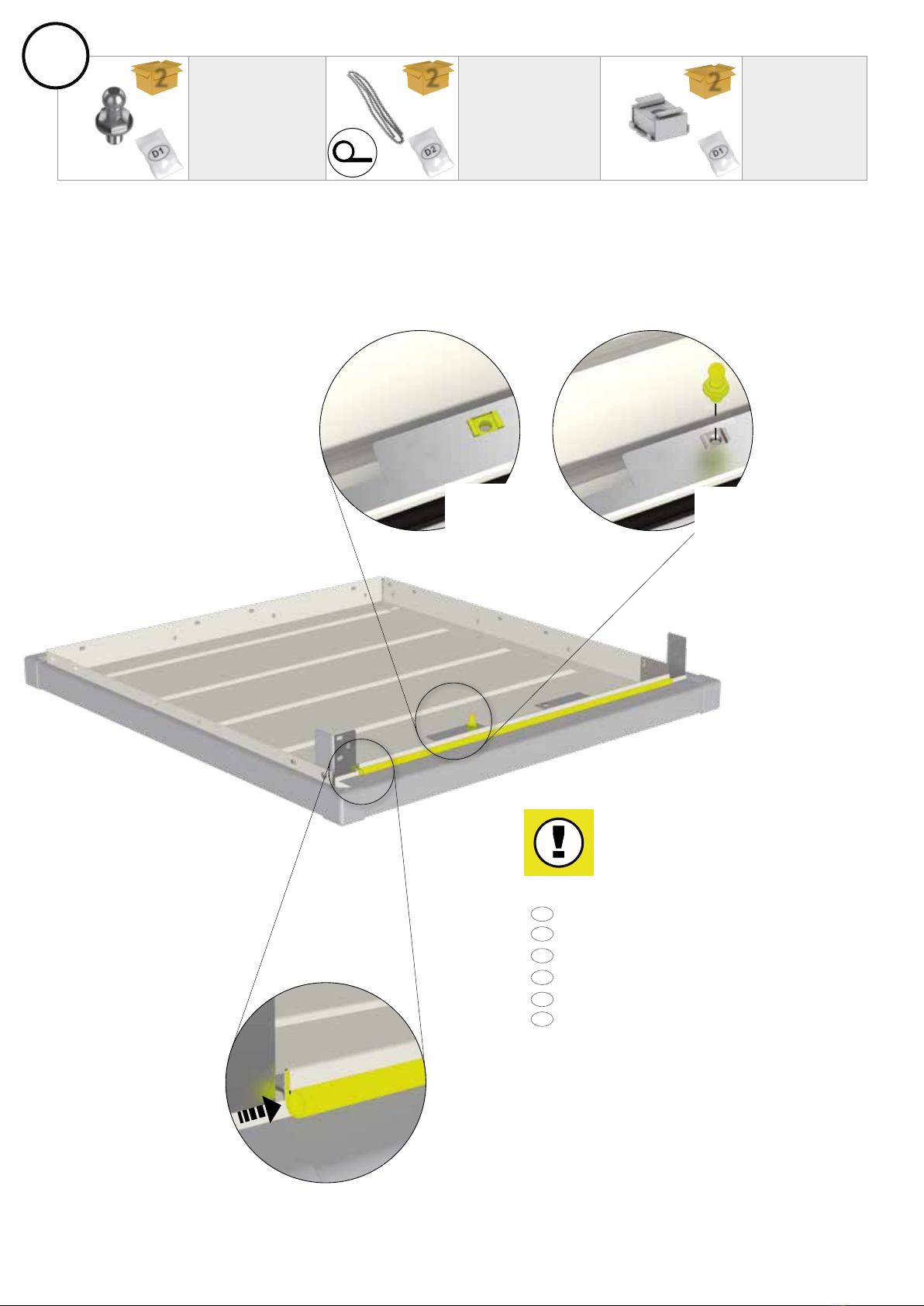

13.2 2 2
1. 2.
Festziehen
tighten
serrez fort
vastdraaien
apriete
serrare a fondo
fastspænding
Festziehen
tighten
serrez fort
vastdraaien
apriete
serrare a fondo
fastspænding
GB
FR
NL
IT
ES
DK
Deckelmontage - Lid assembly

18
12x
14.
M5 x 10
2
12x
Deckelmontage - Lid assembly

19
1x 2x 7x
15.
M5 x 10
2 2 2
2x
1x
1x
2x 3x

20
1x 1x 1x
1x 1x 4x
16.21
2 2
2
2
M6 x 12
B
Festziehen
tighten
serrez fort
vastdraaien
apriete
serrare a fondo
fastspænding
GB
FR
NL
IT
ES
DK
