Aufbauanleitung Gerätehaus „AvantGarde®“ Gr. M, L, XL
Assembly manual for garden shed “AvantGarde®“ size M, L, XL
Notice de montage pour l´abri de jardin “AvantGarde®“ taille M, L, XL
Opbouwbeschrijving berging “AvantGarde®“ grootte M, L, XL
Instrucciones de montaje de la caseta modelo “AvantGarde®” tamaño M, L, XL
Istruzioni di montaggio Casetta portattrezzi “AvantGarde®” misura M, L, XL
Monteringsvejledning for redskabsskuret “AvantGarde®” størrelse M, L, XL
GB
FR
NL
DE
IT
ES
BIOHORT GmbH
www.biohort.com
Hitta din översättning ...
Finn din oversettelse ...
Találja meg fordítását ...
Najděte svůj překlad ...
www.biohort.com/downloads
Poiščite vaš prevod na ...
DK

2

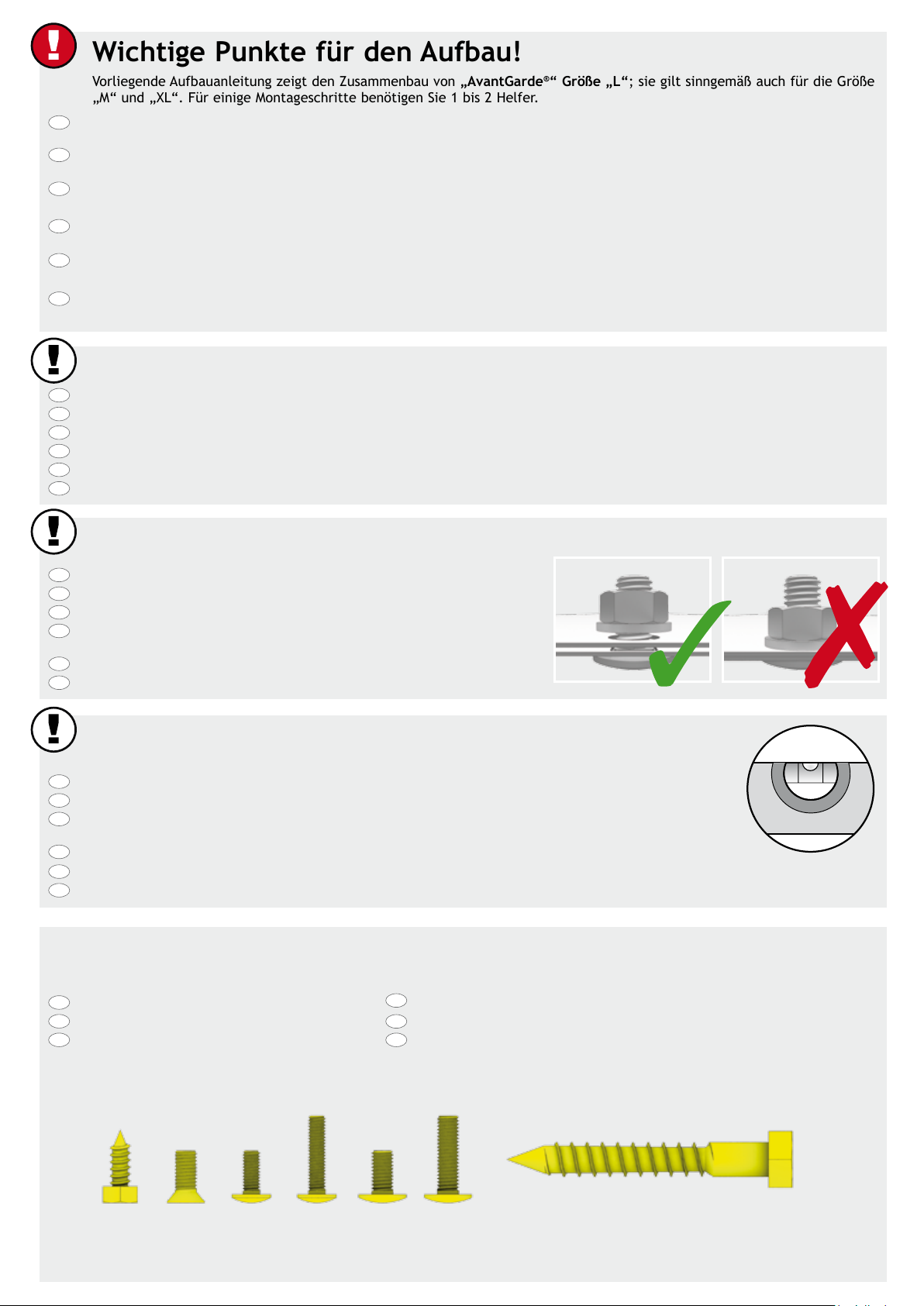

Wichtige Punkte für den Aufbau!
Vorliegende Aufbauanleitung zeigt den Zusammenbau von „AvantGarde®“ Größe „L“; sie gilt sinngemäß auch für die Größe
„M“ und „XL“. Für einige Montageschritte benötigen Sie 1 bis 2 Helfer.
Um Kratzer zu vermeiden, verwenden Sie bitte geeignete Unterlagen!
Please use a suitable underlay to avoid scratches!
Pour éviter les rayures, utilisez les supports appropriés!
Om krassen te voorkomen raden wij u aan er iets onder te leggen!
Por favor, coloque en el suelo una base protectora adecuada para evitar posibles arañazos.
Utilizzare una base adatta per evitare graffi!
Benyt venligst et passende underlag for at undgå skrammer!
GB
FR
NL
IT
ES
GB
FR
NL
IT
ES
Schraubverbindungen grundsätzlich erst am Ende der Montage festziehen!
Nuts not to be tightened before the end of assembly!
Ne serrer les écrous à fond qu´à la fin du montage!
Schroeven pas aan het einde van de montage vastdraaien!
En principio, no apriete fijamente las tuercas hasta que no haya terminado de
montar la caseta.
I dadi devono essere serrati a fondo soltanto alla fine del montaggio!
Møtrikkerne må ikke strammes før slutningen af opsætningen!
GB
FR
NL
IT
ES
Important details regarding assembly! This assembly manual shows the erection of the garden shed model “AvantGarde®” size “L”; it is
also valid for size “M” and “XL” For several assembly steps additional assistance of 1 or 2 people will be required.
Points importants lors du montage! Cette notice de montage décrit l´assemblage de l´abri “AvantGarde®”taille « L »; celle-ci est aussi
valable pour la taille « M » et « XL ». Pour certaines étapes, demandez l´aide d´une ou deux personnes.
Deze montage instructies hebben betrekking op de opbouw van de AvantGarde®, grootte L. De instructies zijn ook van toepassing op de
grootte M en XL. Voor enkele montage stappen heeft u 1 of 2 extra mensen nodig.
Notas importantes para el montaje: Estas instrucciones muestran el montaje de la caseta “AvantGarde” en tamaño L. También son válidas
para el tamaño M y XL. Es recomendable realizar el montaje entre dos o tres personas.
Indicazioni importanti per il montaggio! Le seguenti istruzioni di montaggio fanno riferimento all‘assemblaggio di “AvantGarde®”misura
“L”; per analogia sono valide anche per la misura “M” e “XL”. Per alcune fasi di assemblaggio vi serviranno 1 - 2 aiutanti.
Vigtige punkter ved samling! Samlemanualen viser opsætningen af haveskur modellen “AvantGarde” str. “L”; gælder også for størrelse
“M” og “XL”. Ved flere punkter af opsætningen er yderligere hjælp påkrævet af 1 eller 2 personer.
Wasserwaagen - Symbol:
Betreffendes Einbauteil mit der Wasserwaage ausrichten.
Symbol of spirit level: Align the respective parts by using the spirit level.
Symbole niveau à bulle: Lorsque ce symbole apparaît, vous devez ajuster l´élément à l´aide d´un niveau à bulle.
Waterpas – symbool: Bij montagestappen waar dit symbool bijstaat is het noodzakelijk het betreffende
onderdeel waterpas in te bouwen.
Símbolo del nivelador: Indica que se debe ajustar y centrar la pieza con la ayuda de un nivelador.
Simbolo di livella a bolla d‘aria: Allineare il componente in questione con l‘ausilio di una livella a bolla d’aria.
Symbol for vaterpas: Juster de respektive dele ved hjælp af vaterpas.
GB
FR
NL
IT
ES
DK
DK
DK
DK
Maßstabsgetreue Abbildung der zu verwendenden Schrauben:
M 1:1
M5 x 12 M4 x 10 M5 x 184,8 x 13 8 x 60M4 x 18 M5 x 10
Scale drawing 1:1 of the screws in use
Reproduction selon l´échelle 1:1.
Afbeelding : schaal 1:1 (ware grootte)
GB
FR
NL
IT
ES Reproducción a escala 1:1 de los tornillos que se utilizan para el montaje.
Immagine in scala delle viti da utilizzare!
Skala tegning af skruer er 1:1
DK

3
Größenabhängiger Montageschritt!
Size-Dependent assembly step!
Dépendant de la taille assemblage étape!
Size-Dependent montagestap!
Paso de montaje de tamaño Dependiente!
Taglia-Dependent fase di montaggio!
Størrelses-anhængig montage skridt
GB
FR
NL
IT
ES

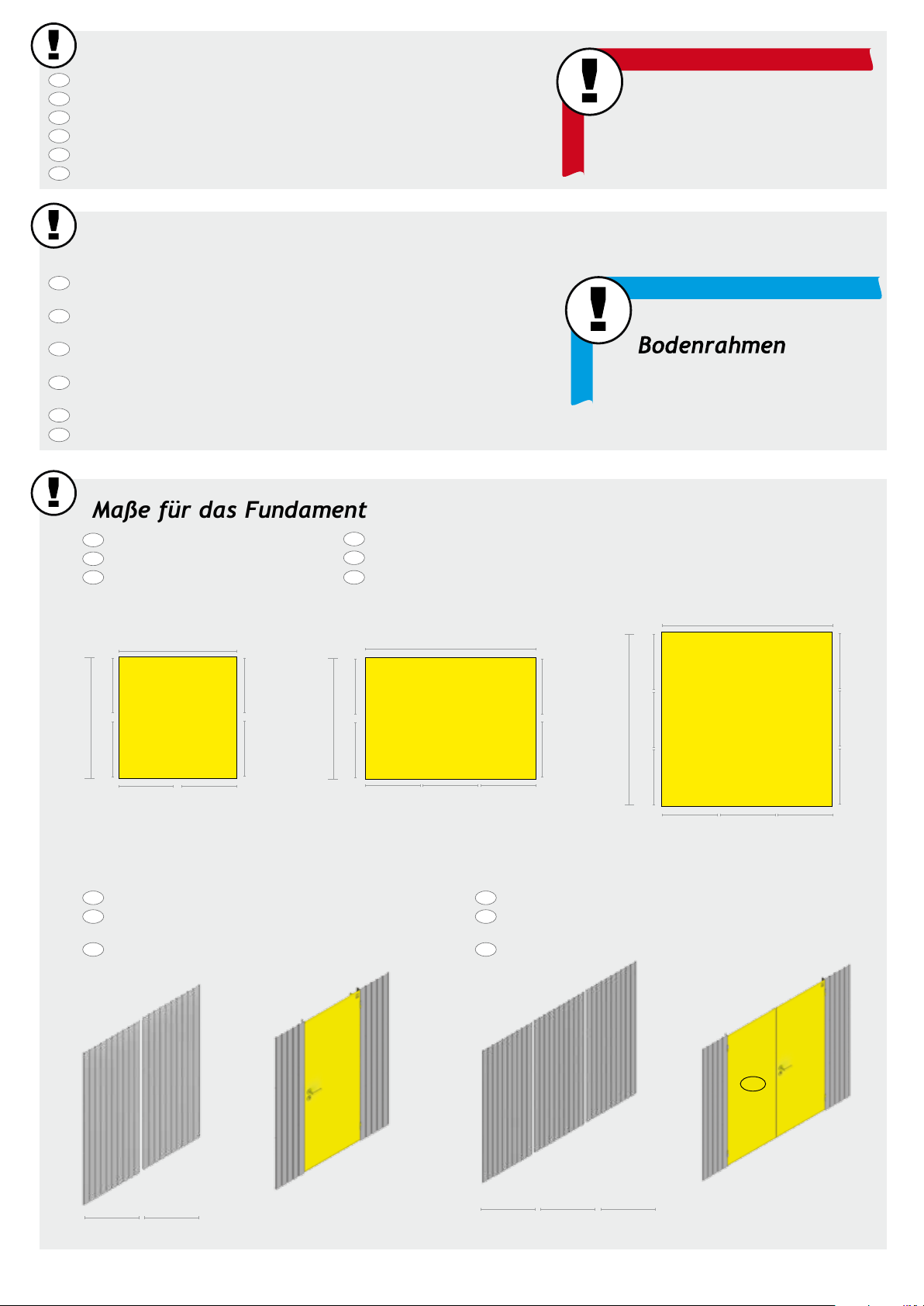

Größenabhängiger Montageschritt
Einbaumöglichkeiten der Türen anstelle von Wandelementen!
G
GA
A
B
=
G
G
G A
A
B
=
The door can be installed instead of a side wall element!
La porte peut être installée sur le côté à la place d´une paroi
latérale !
Inbouwmogelijkheden van de deuren i.p.v. de wandelementen
GB
FR
NL
IT
ES Es posible colocar las puertas en lugar de los paneles laterales.
Considerare la possibilità di montare una porta
standard al posto di una parete laterale!
Døren kan monteres i stedet for et sidevæg element!
ZA
GG
GG G
Maße für das Fundament
Foundation dimensions
Dimensions pour la fondation
Maat voor het fundament
GB
FR
NL
IT
ES Medidas de los cimientos
Dimensioni del basamento
177
177 M
G
G
G
G
G
G
177 L
257
GG
GG
G
GG
XL
G
GG
G
GG
G
GG
257
257
DK
DK
DK
optionales Zubehör - Accessoires
Optionales Zubehör - Symbol:
Arbeitsschritte, die blau eingerahmt sind, zeigen den Einbau eines optionalen Zubehörteiles.
Symbol of optional accessories: Blue framed assembly steps show the installation
of optional accessories.
Accessoires en option-Symbole: La trame entourée en bleu indique une étape avec
accessoires en option. A réaliser uniquement si vous avez commandé cet accessoire.
Extra Toebehoor: Montagestappen met een blauwe rand betreffen de inbouw van
extra toebehoor.
Accesorio opcional – símbolo: Los pasos de montaje que se encuentran enmarcados
en azul muestran el montaje de una pieza de un accesorio opcional.
Simbolo per accessori opzionali: Le fasi del montaggio incorniciate in colore azzurro mostrano l’installazione di un accessorio opzionale.
Symbol for ekstra udstyr: Blåt indrammet samletrin viser installationen af ekstraudstyr
GB
FR
NL
IT
ES
DK

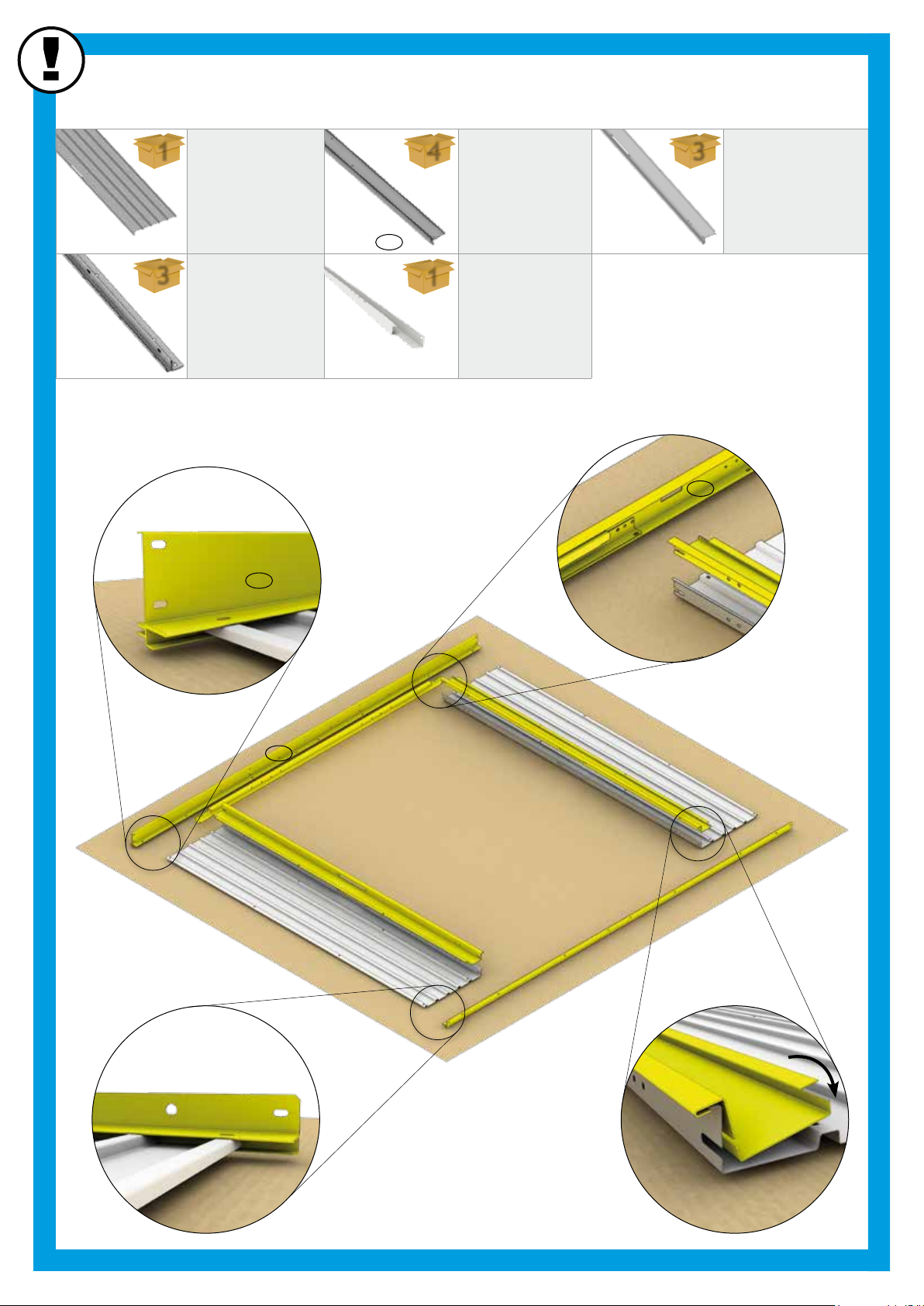

Floor Frame - Cadre de sol
Nur für Größe XL
Only for size XL-Uniquement pour taille XL

4
Die Verankerung ist wichtig, denken Sie an Sturmböen!
Do not forget to anchor the shed against gale force wind!
L´ancrage est important, pensez aux rafales de vent!
Verankering niet vergeten!
El anclaje es muy importante. Piense por ejemplo en rachas
fuertes de viento.
L‘ancoraggio della casetta è importante - pericolo in caso di
raffiche di vento!
Glem ikke at forankre skuret mod vinde af stormstyrke!
ACHTUNG ATTENTION
ATTENTION | ATTENTIE |
ATENCIÓN | ATTENZIONE |
OBS.
Bitte achten Sie bei der Fundamentgestaltung darauf, dass Niederschlagswasser nicht seitlich unter den Bodenprofilen in das
Gerätehaus eindringen kann! (siehe Varianten 1, 2, 3). Aufsteigende Bodenfeuchtigkeit und Kondensation vermeiden Sie mittels
einer starken Kunststofffolie unter dem Fundament.
Vorschläge für das Fundament
GB
FR
NL
IT
ES
Proposals for a secure foundation
When making the foundation arrangements please take necessary precaution to ensure that water cannot leak in under the floor profiles
(see option 1, 2, 3). Rising ground moisture and condensation can be avoided by using a strong plastic sheet underneath the paving slabs
or underneath the concrete foundation.
Conseils pour les fondations
Lors de la réalisation de la fondation, veillez à ce que l´eau de pluie ne puisse pas pénétrer dans l´abri ou par les côtés sous les profils de
sol (voir variantes 1, 2, 3). Vous pouvez éviter l´humidité du sol et la condensation en mettant un film plastique épais sous les plaques
de béton.
Voorstellen voor fundament
Let er bij het maken van de fundering op dat regenwater niet onder het bodemprofiel kan doorlopen (zie voorbeeld 1, 2, 3). Een vochtige
bodem en condensatie kunt u vermijden door het aanbrengen van een sterke kunststoffolie onder de tegels of het betonfundament.
Medidas y recomendaciones para los cimientos:
Al colocar los cimientos, asegúrese de que el agua de lluvia no puede penetrar en la caseta por los laterales debajo del perfil del suelo
(véase variante 1, 2 y 3). Evite la humedad y la condensación en el suelo colocando una lámina de plástico bajo las losas o los cimientos
de hormigón.
Proposte per il basamento:
ll basamento deve essere progettato in modo da evitare infiltrazioni di acqua piovana all‘interno della casetta (vedere proposta 1-2-3).
Un telo di plastica spesso posto in corrispondenza dell‘area di pavimento evita infiltrazioni di umidità dal terreno e la formazione di con-
densa.
Forslag til sikkert fundament:
Ved etablering af fundament skal du tage de nødvendige forholdsregler for at sikre, at vand ikke kan sive ind under gulvprofilerne (se
mulighed 1, 2, 3). Stigende fugt og kondens i jorden kan undgås ved at bruge plastik under flisebelægningen eller under
betonfundamentet.
Weitere Details betreffend Fundament finden Sie auch unter www.biohort.com/Fundament
Further details about foundations you will find on www.biohort.com/foundation
Pour des détails supplémentaires, veuillez consulter www.biohort.com/foundations
Verdere details over het fundament vindt u ook op www.biohort.com/fundament
Encuentre información detallada sobre los cimientos en: www.biohort.com > servicios > cimientos
Per ulteriori dettagli si prega di consultare www.biohort.com/it/servizi/suggerimenti-per-le-fondamenta/
Yderligere informationer om fundamenter finder du på www.biohort.com/foundation

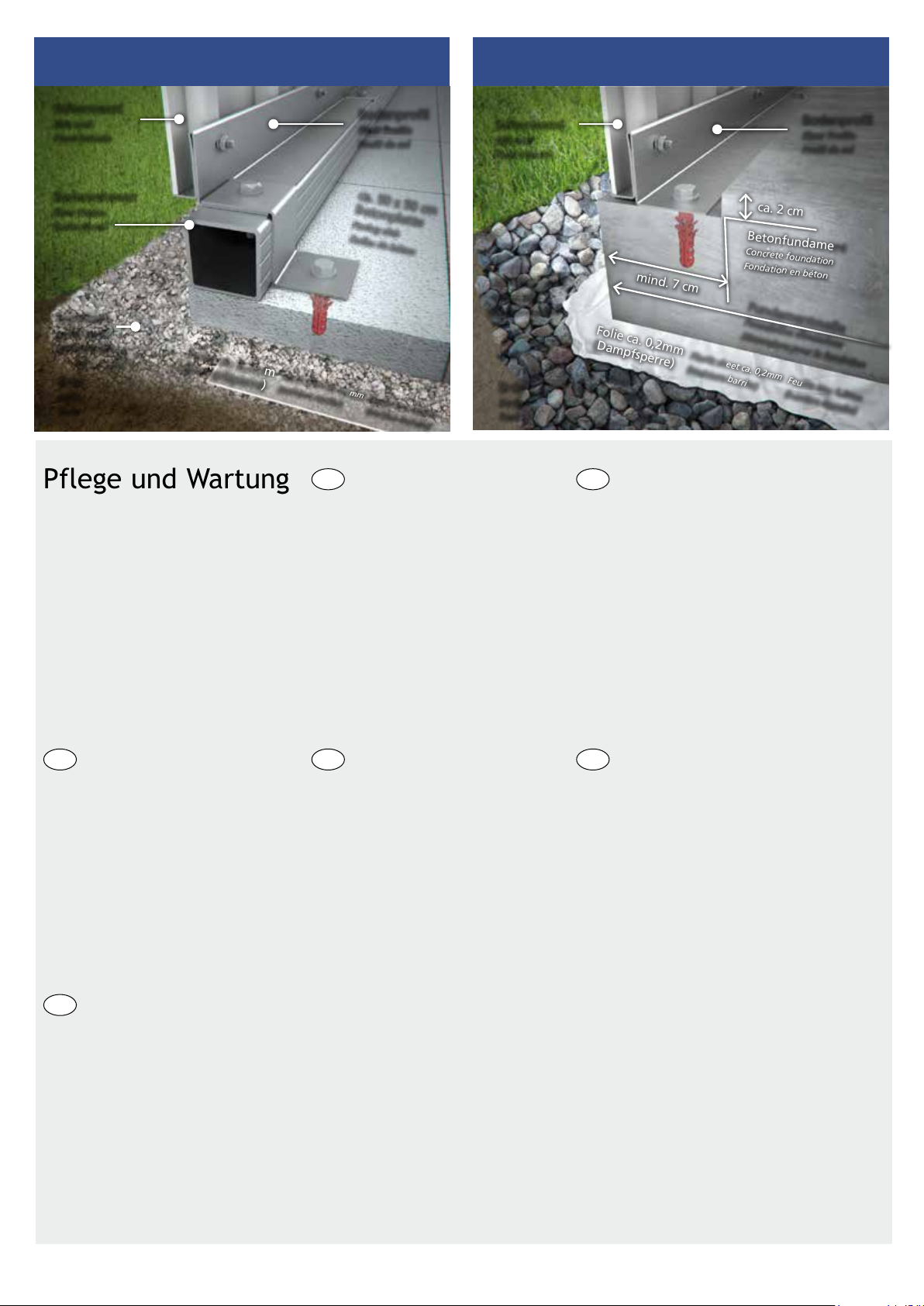

Variante, Proposal, Variant 1
Bodenprofil
Floor Profile
Profil de sol
Bodenplatte
Floor Panel
Plaque de fond
Seitenwand
Side wall
Paroi latérale
Bodenrahmen
Floor Frame
Cadre de sol
Z-Winkel
Z-Angle
Ancrages
Bodenanker
Ground Anchor
Ancrages
Splittbett
gravel bed
Lit de gravier
Erde
Earth
Terre
2-3 cm XPS-Platten
2-3 cm XPS-panels
2-3 cm de XPS-expansé
Nicht bei Wind aufbauen!
Do not assemble the shed on a windy day!
Ne pas assembler quand il y a du vent !
Niet bij wind opbouwen!
GB
FR
NL
No monte la caseta si hace mucho viento.
Non montare la casetta in giornate di vento!
Saml ikke skuret på en blæsende dag!
ES
IT
DK
Verwenden Sie bei der Montage Arbeitshandschuhe!
Wear working gloves!
Portez des gants de travail
Handschoenen gebruiken!
GB
FR
NL
Utilice unos guantes de trabajo.
Utilizzare guanti da lavoro
Brug arbejdshandsker!
ES
IT
DK
DK

5
Variante, Proposal, Variant 3
Schotterbett
Gravel bed
Lit de macadam
Betonfundament
Concrete foundation
Fondation en béton
ca. 2 cm
mind. 7 cm
Folie ca. 0,2mm
(Dampfsperre)
Plastic sheet ca. 0,2mm
(moisture barrier)
Feuille env. 0,2mm
(barrière étanche)
Seitenwand
Side wall
Paroi latérale
Erde
Earth
Terre
Bodenprofil
Floor Profile
Profil de sol
Fundamentmaße
Foundation dimensions
Dimensions pour la fondation
Variante, Proposal, Variant 2
Folie ca. 0,2mm
(Dampfsperre)
Plastic sheet ca. 0,2mm
(moisture barrier)
Feuille env. 0,2mm
(barrière étanche)
ca. 50 x 50 cm
Betonplatte
Paving slab
Dalles de béton
Seitenwand
Side wall
Paroi latérale
Bodenrahmen
Floor Frame
Cadre de sol
Erde
Earth
Terre
Splittbett
gravel bed
Lit de gravier
Bodenprofil
Floor Profile
Profil de sol
• Keine aggressiven Chemikalien wie
z.B. Chlor oder Streusalz lagern!
• Sonnenmilch und andere Cremen mit
Wasser und Seife entfernen.
• Keine scheuernden Reinigungs-
mittel verwenden!
• Laub vom Dach regelmäßig entfernen!
• Dachrinnenauslauf kontrollieren!
• Tiefe Kratzer sofort mit
beiliegendem Lack ausbessern!
• Ölen Sie das Schloss jährlich!
Pflege und Wartung
EN FR
NL ITES
Onderhoud
Care and maintenance Entretien et maintenance
Cuidado y mantenimiento Manutenzione
• Do not store aggressive substances i.e.
chlorine or road salt!
• Remove suntan lotion or any other
creams with water and rinse aid!
• Do not use abrasive cleaning agents!
• Keep the roof free of leaves!
• Check the gutter!
• Touch-up scratches immediately with
the paint provided.
• Lubricate the lock once a year!
• Ne pas stocker de produits chimiques (chlore, sel,
etc…)!
• Nettoyez uniquement avec de l´eau les crèmes
solaires et autres crèmes (pas de nettoyant chi-
mique).
• Ne pas utiliser de produits nettoyant abrasifs!
• Débarrassez vous régulièrement des feuilles
mortes sur le toit!
• Contrôlez l‘évacuation de la gauttière!
• Corrigez immédiatement les rayures avec la laque
jointe!
• Graissez la serrure et les charnières chaque année!
• Geen chemicaliën in de berging opslaan!
• Zonnebrandolie/melk en andere cremes
met water en glansmiddel verwijderen.
• Gebruik geen schuurmiddelen!
• Regelmatig bladeren van dak verwijderen!
• Dakgootuitloop controleren.
• Krassen direct met de meegeleverde lak
behandelen.
• Slot jaarlijks oliën
• No almacene productos químicos agresi-
vos dentro de la caseta como por ejemplo
cloro y sal antiescarcha.
• Evite dejar huellas o restos de cremas
solares sobre la chapa. Limpie la caseta
siempre con agua y jabón.
• No utilice ningún producto para fregar.
En general, evite siempre cualquier pro-
ducto químico para limpiar la caseta.
• Mantenga el tejado libre de hojas secas.
• Controle el desagüe del canalón.
• Repare los arañazos lo antes posible con
el barniz que se incluye.
• Aplique aceite en la cerradura y las bisa-
gras una vez al año.
• Non lasciare prodotti chimici aggressivi
(come ad esempio cloro o sale per strade)
all’interno della casetta!
• Rimuovere crema solare e altre creme
con acqua e brillantante!
• Non utilizzare detergenti contenenti
sostanze aggressive!
• Mantenere il tetto libero da foglie!
• Controllare la grondaia!
• Ritoccare immediatamente eventuali graf-
fi con la vernice fornita nella confezione!
• Lubrificare la serratura e le cerniere a
cadenza annuale!
DK Pleje og vedligeholdelse
• Opbevar ikke aggressive stoffer dvs. Klor
eller vejsalt!
• Fjern solcreme eller andre typer af
creme med vand og rensemiddel!
• Brug ikke aggressive rengøringsmidler!
• Hold taget fri for blade!
• Kontroller rendestenen!
• Ved skrammer, brug straks malingen som
er stillet til rådighed!
• Smør låsen årligt!

Vorderwand Standardtür Seitenwand
Türbodenschwelle Versteifung Kopfprofil
Nr. 4
Werkzeughalter
Gasdruckfeder Gasfederkonsole Drehknopf
2. Türflügel Abdeckblech
6
G
Paket Nr. 2
Seitenwandpaket · Side panel package · Carton de parois latérales · Zijwandpakket · Panel la teral ·
Pacco pareti laterali · Sidepladepakke
2
Paket Nr. 3
Profilpaket · Profile package · Carton de profils · Profielpakket · Kit de perfiles · Pacco profili · Profilpakke
3
Paket Nr. 1
Türpaket · Doorpackage · Carton de portes · Deurpakket · Kit de puerta · Pacco porta · Dørpakke
1
Zusatzteile Doppeltür
( double door package · carton de double portes · dubbeldeurpakket ·
pacco porta doppia · kit de puerta adicional · Ekstradele dobbeltdør )
A B E
C
K
I
F
ZA
D4
GJ
H
D3
N*
*V*
M
D1 D2
Teil entfällt bei der Doppeltür
GB
FR
NL
IT
ES
Part not required when double doors are fitted
La pièce est supprimée pour la double portes.
Deel vervalt bij de dubbele deur
Pieza no es necesaria en caso de puerta doble
Pezzo non può essere utilizzato per la variante
porta a due battenti
Del ikke nødvendig med dobbeltdør
*
DK
L
Paket Nr. 2a
Seitenwandpaket · Side panel package · Carton de parois latérales · Zijwandpakket · Panel la teral ·
Pacco pareti laterali · Sidepladepakke
2a
Nur für Größe XL
Only for size XL
Uniquement pour taille XL
Alleen voor maat XL
Sólo para los tamaños XL
Solo per misura XL
Kun for størrelse XL
G

7
S
WX Z
AA
AW AX AY
Y
AB AC AD AE
AF AH
AI
AO
ZB ZC ZD ZE ZF
AM
AL
Teil S entfällt bei Größe XL
GB
FR
NL
IT
ES
Part Sdoes not apply to size XL
La partie Sne s‘applique pas à la taille XL
Deel Sis niet van toepassing op maat XL
Parte Sno se aplica a tamaño XL
Parte Snon si applica alla taglia XL
Del Ser ikke nødvendig til størrelse XL
AS
AQ
AN
Teil AN, AS und AQ zusätzlich bei Größe XL
GB
FR
NL
IT
ES
Part AN, AS and AQ additional for size XL
Partie AN, AS et AQ supplémentaires pour la taille XL
Deel AN, AS en AQ extra voor maat XL
Parte AN, AS y AQ adicionales para el tamaño XL
Parte AN, AS e AQ supplementare per il formato XL
Del AN, AS og AQ desuden for størrelse XL
Paket Nr. 2
Seitenwandpaket · Side panel package · Carton de parois latérales · Zijwandpakket · Panel la teral ·
Pacco pareti laterali · Sidepladepakke
Paket Nr. 3
Profilpaket · Profile package · Carton de profils · Profielpakket · Kit de perfiles · Pacco profili · Profilpakke
Paket Nr. 4
Dach-Blechpaket · Roof panel package · Carton de tôles de toit · Dakplaatpakket · Pacco lamiera tetto ·
Kit de tejado laminado · Tagpladepakke
4
U
AK
Paket Nr. 1
Türpaket · Doorpackage · Carton de portes · Deurpakket · Kit de puerta · Pacco porta · Dørpakke
OP R
Bodenrahmen
Floor Frame - Cadre de sol - Bodemframe - Marco de suelo - Telaio perimetrale - Bundramme
DK
DK
Paket Nr. 2a
Seitenwandpaket · Side panel package · Carton de parois latérales · Zijwandpakket · Panel la teral ·
Pacco pareti laterali · Sidepladepakke

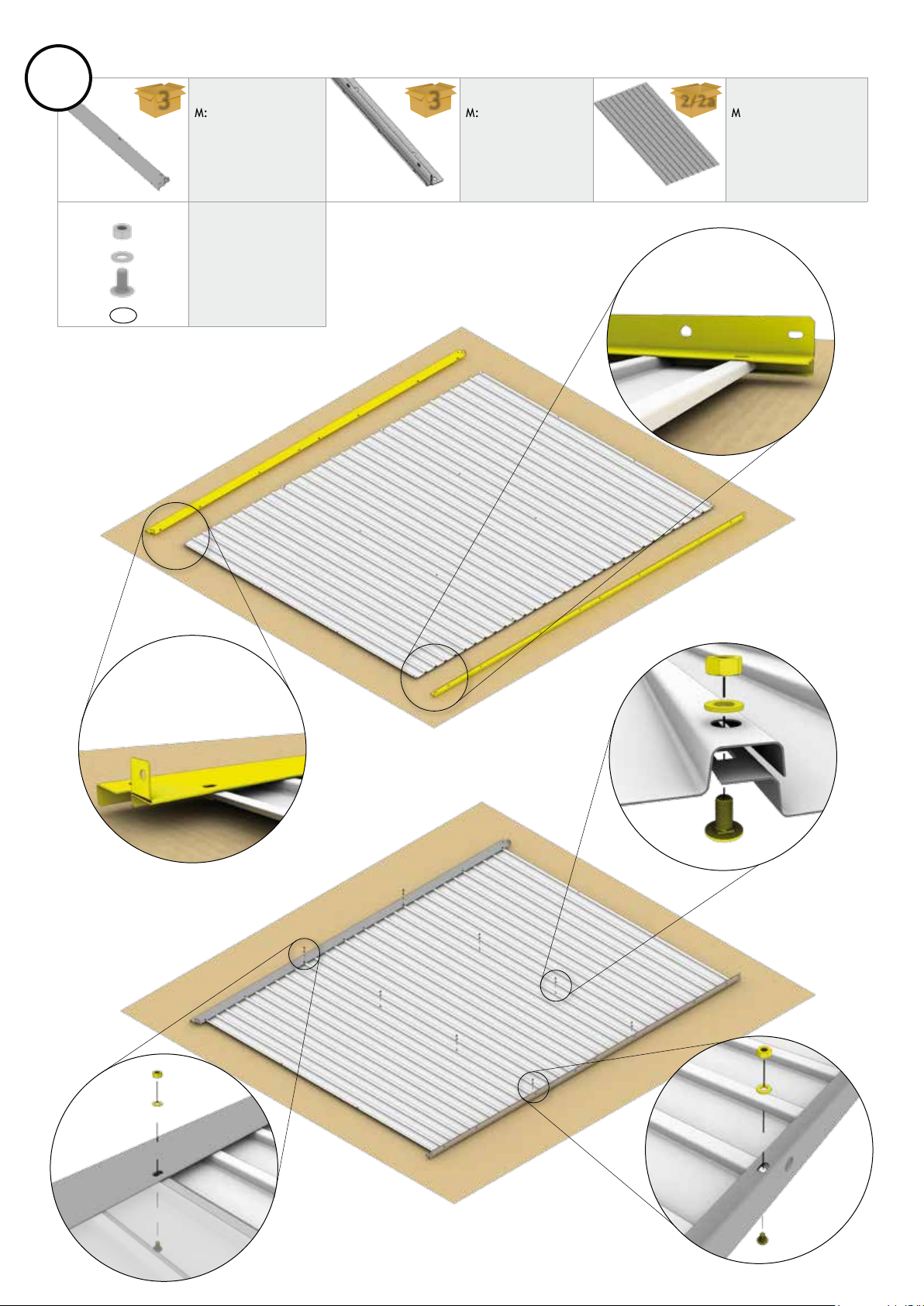

8
M: 1x (1710mm)
L: 1x (2510mm)
XL: 1x (2510mm)
M: 1x (1710mm)
L: 1x (2510mm)
XL: 1x (2510mm)
M: 2x
L: 3x
XL: 3x
M: 4x
L: 8x
XL: 8x
LG
1.
M5 x 10
L
G
D2
Rückwand
Rear wall - Paroi arrière - Achterwand - Panel posterior - Parete posteriore - Bagplade
innen / inside
außen / outside
P
P
G
L
G
G
P
332/2a

9
optionales Zubehör - Accessories - Accessoires - Toebehoor - Accessori - Accesorios - Ekstraudstyr
optionales Zubehör - Accessories - Accessoires - Toebehoor - Accessori - Accesorios - Ekstraudstyr
L: 2x
XL: 2x
L: 1x (2510mm)
XL: 1x (2510mm)
L: 2x
XL: 2x
L: 1x (2510mm)
XL: 1x (2510mm)
L: 1x (1784mm)
XL: 1x (1784mm)
AM
L
A
A
M
L
AE
AE
A
A
M
C
M
AE
L
14 3
3
C
1
Doppeltür
Double Door - Deuxième battant de porte - Tweede deurvleugel - Secondo battente - Puerta doble - Dobbeltdør
AE
C

10
AM
LG
A
L
A
G
AE
AE
M
A
A
M
M
AE
L
Standardtür
Standard door - Porte standard - Standaard deur - Puertas estándar - Porta standard - Standarddør
innen / inside
außen / outside
M: 2x
L: 2x
XL: 2x
M: 1x (1710mm)
L: 1x (2510mm)
XL: 1x (2510mm)
M: 2x
L: 2x
XL: 2x
M: 1x (1710mm)
L: 1x (2510mm)
XL: 1x (2510mm)
L: 1x
XL: 1x
M: 1x(984mm)
L: 1x (984mm)
XL: 1x (984mm)
1
14 3
3
2.
C
1
C
AE
C

11
M: 10x
L: 14x
XL: 14x
M5 x 10
L: 12x
XL: 12x
M5 x 10
Doppeltür
Double Door - Deuxième battant de porte -
Tweede deurvleugel - Secondo battente -
puerta doble - Dobbeltdør
D2
D2
innen / inside
außen / outside

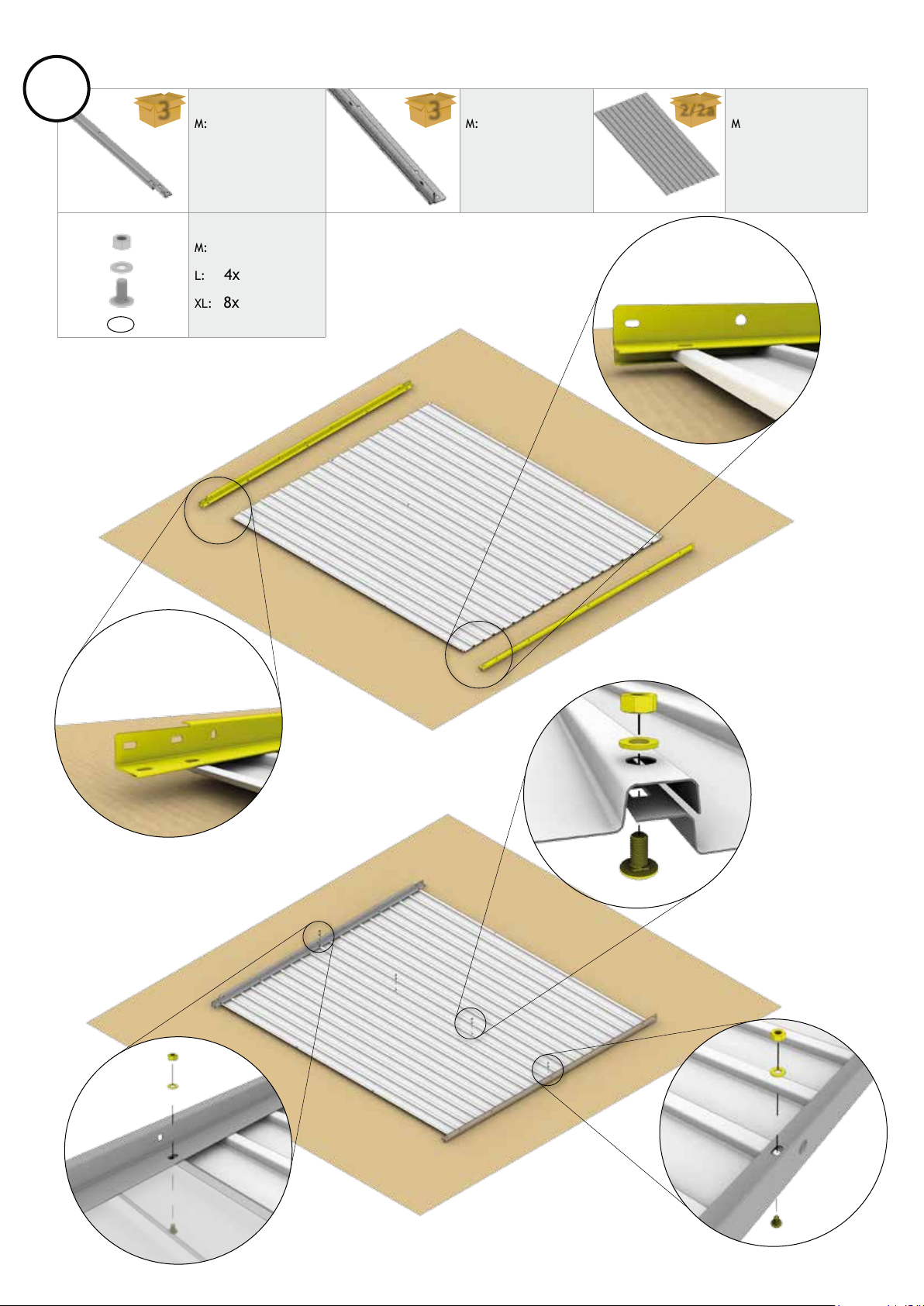

12
M: 2x (1710mm)
L: 2x (1710mm)
XL: 2x (2510mm)
M: 2x (1710mm)
L: 2x (1710mm)
XL: 2x (2510mm)
M: 4x
L: 4x
XL: 6x
M: 4x
L: 4x
XL: 8x
LG
M5 x 10
3.
L
G
2x
2x
D2
innen / inside
außen / outside
O
O
33
Seitenwand
Side wall - Paroi latérale - Zijwand - panel lateral - Parete laterale - Sideplade
2/2a

13
optionales Zubehör - Accessories - Accessoires - Toebehoor - Accessori - Accesorios - Ekstraudstyr
optionales Zubehör - Accessories - Accessoires - Toebehoor - Accessori - Accesorios - Ekstraudstyr
M: 4x (1640mm)
L: 2x (1640mm)
2x (2440mm)
XL: 4x (2440mm)
M: 4x
L: 4x
XL: 4x
M: 1x
L: 1x
XL: 1x
M: 1x
L: 1x
XL: 1x
M: 1x
L: 1x
XL: 1x
6,3 x 22
ZB ZC
ZD ZF
M5 x 10
D2
Bodenrahmen
Floor Frame - Cadre de sol - Bodemframe - Marco de suelo - Telaio perimetrale - Bundramme

14
M: 6x
L: 8x
XL: 10x
M: 9x
L: 9x
XL: 9x
M: 6x
L: 8x
XL: 10x
6,3 x 22
optionales Zubehör - Accessories - Accessoires - Toebehoor - Accessori - Accesorios - Ekstraudstyr
optionales Zubehör - Accessories - Accessoires - Toebehoor - Accessori - Accesorios - Ekstraudstyr
M5 x 10
ZD ZF
D2
2.
6,3 x 22
1.
Bodenrahmen
Floor Frame - Cadre de sol - Bodemframe - Marco de suelo - Telaio perimetrale - Bundramme

15
optionales Zubehör - Accessories - Accessoires - Toebehoor - Accessori - Accesorios - Ekstraudstyr
optionales Zubehör - Accessories - Accessoires - Toebehoor - Accessori - Accesorios - Ekstraudstyr
optionales Zubehör - Accessories - Accessoires - Toebehoor - Accessori - Accesorios - Ekstraudstyr
optionales Zubehör - Accessories - Accessoires - Toebehoor - Accessori - Accesorios - Ekstraudstyr
6,3 x 22

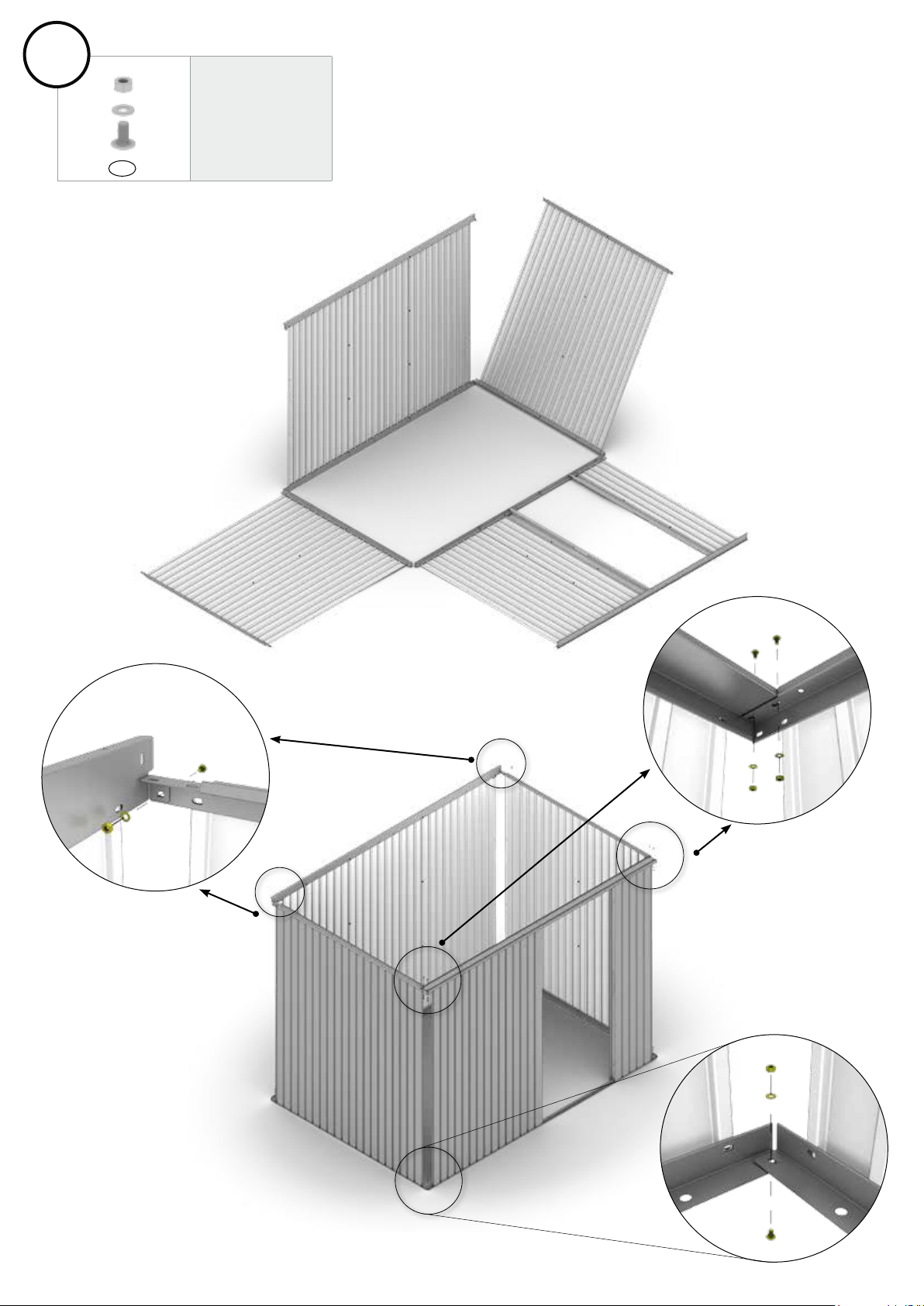

16
M: 10x
L: 10x
XL: 10x
M5 x 10
4.
D2

17
Größenabhängiger Montageschritt - Size-Dependent assembly step - Dépendant de la taille - Size-Dependent montagestap
Paso de montaje de tamaño Dependiente - Taglia-Dependent fase di montaggio - Størrelses-anhængig montage skridt
Nur für Größe XL
Only for size XL - Uniquement pour taille XL - Alleen voor maat XL - Sólo para el tamaño XL -
Solo per misura XL - Kun for størrelse XL
XL: 1x (2530mm) XL: 1x (2530mm) XL: 20x
XL: 1x XL: 4x
M5 x 10
D2
U
4.
1. 2. 3. U
AQ
AS
AN
AS
AQ
33
3
3

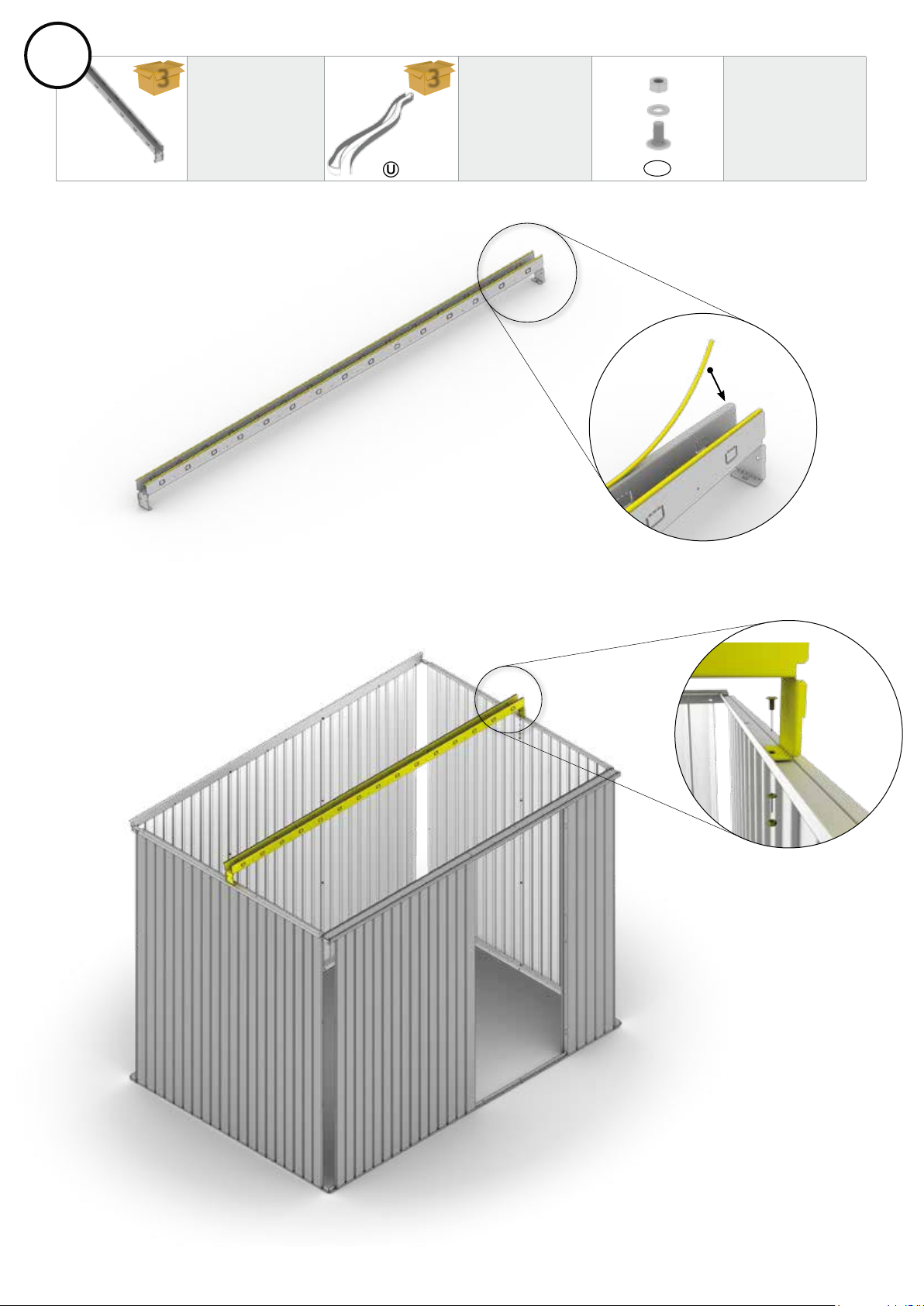

18
1.
2.
S
M: 1x (1730mm)
L: 1x (2530mm)
M: 1x
L: 1x
M: 2x
L: 2x
M5 x 10
D2
5.
SU
U
33

19
M: 1x (1730mm)
L: 1x (2530mm)
XL: 1x (2530mm)
1.
2.
AH
6. 4

20
1.
2.
S
M: 1x (1730mm)
L: 1x (2530mm)
XL: 1x (2530mm)
M: 1x
L: 1x
XL: 1x
7.
U
U
AB
43
