Biohort PP4000 User manual

1
Aufbauanleitung für Gerätehaus „Panorama®“
Assembly manual for garden shed “Panorama®“
Notice de montage pour l´abri de jardin “Panorama®“
Opbouwbeschrijving berging “Panorama®“
Instrucciones de montaje de la caseta modelo “Panorama®”
Istruzioni di montaggio Casetta portattrezzi “Panorama®”
Monteringsvejledning for redskabsskuret “Panorama®”
GB
FR
NL
DE
IT
ES
BIOHORT GmbH
www.biohort.com
Hitta din översättning ...
Finn din oversettelse ...
Találja meg fordítását ...

www.biohort.com/downloads

DK

2
Wichtige Punkte für den Aufbau!
Um Kratzer zu vermeiden, verwenden Sie bitte geeignete Unterlagen!
Please use a suitable underlay to avoid scratches!
Pour éviter les rayures, utilisez les supports appropriés!
Om krassen te voorkomen raden wij u aan er iets onder te leggen!
Por favor, coloque en el suelo una base protectora adecuada para evitar posibles arañazos.
Utilizzare una base adatta per evitare graffi!
Benyt venligst et passende underlag for at undgå skrammer!
GB
FR
NL
IT
ES
GB
FR
NL
IT
ES
Important details regarding assembly! This assembly manual shows the erection of the garden shed model “Panorama” size “P2”; it is also
valid for size “P1, P3, P4, P5” For several assembly steps additional assistance of 1 or 2 people will be required.
Points importants lors du montage! Cette notice de montage décrit l´assemblage de l´abri “Panorama”taille « P2 »; celle-ci est aussi val-
able pour la taille « P1, P3, P4, P5 ». Pour certaines étapes, demandez l´aide d´une ou deux personnes.
Deze montage instructies hebben betrekking op de opbouw van de Panorama , grootte P2. De instructies zijn ook van toepassing op de
grootte P1, P3, P4, P5. Voor enkele montage stappen heeft u 1 of 2 extra mensen nodig.
Notas importantes para el montaje: Estas instrucciones muestran el montaje de la caseta “Panorama”en tamaño P2. También son válidas
para el tamaño P1, P3, P4, P5. Es recomendable realizar el montaje entre dos o tres personas.
Indicazioni importanti per il montaggio! Le seguenti istruzioni di montaggio fanno riferimento all‘assemblaggio di “Panorama”misura “P2”;
per analogia sono valide anche per la misura “P1, P3, P4, P5”. Per alcune fasi di assemblaggio vi serviranno 1 - 2 aiutanti.
Vigtige punkter ved samling! Samlemanualen viser opsætningen af haveskur modellen “Panorama”str. “P2”; gælder også for størrelse
“P1, P3, P4, P5”. Ved flere punkter af opsætningen er yderligere hjælp påkrævet af 1 eller 2 personer.
Vorliegende Aufbauanleitung zeigt den Zusammenbau von „Panorama“ Größe „P2“; sie gilt sinngemäß auch für die Größe
„P1, P3, P4, P5“. Für einige Montageschritte benötigen Sie 1 bis 2 Helfer.

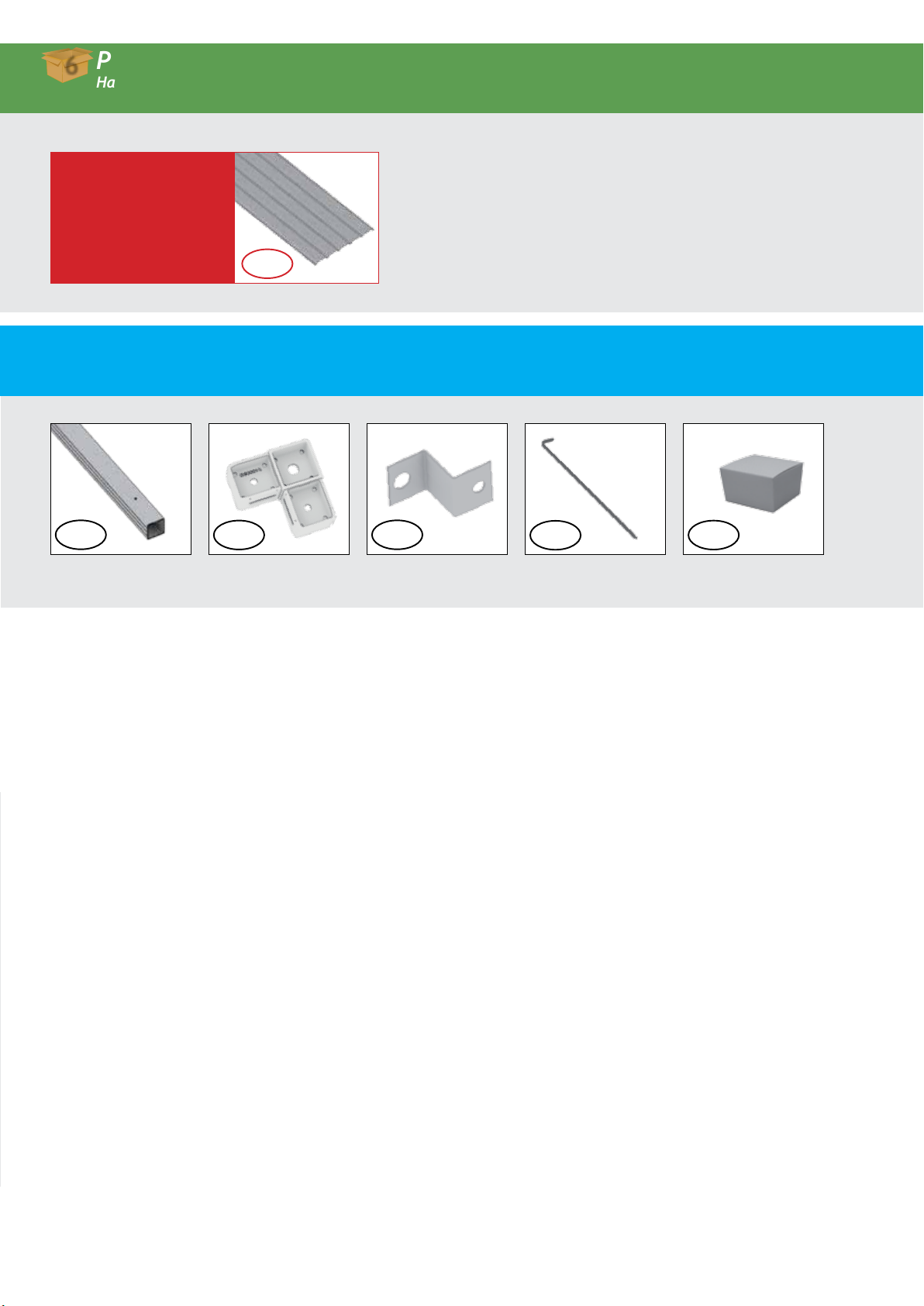

optionales Zubehör - Accessoires
Optionales Zubehör - Symbol:

Symbol of optional accessories: Blue framed assembly steps show the installation
of optional accessories.
Accessoires en option-Symbole: La trame entourée en bleu indique une étape avec
accessoires en option. A réaliser uniquement si vous avez commandé cet accessoire.
Extra Toebehoor: Montagestappen met een blauwe rand betreffen de inbouw van
extra toebehoor.
Accesorio opcional – símbolo: Los pasos de montaje que se encuentran enmarcados
en azul muestran el montaje de una pieza de un accesorio opcional.
Simbolo per accessori opzionali: Le fasi del montaggio incorniciate in colore azzurro mostrano l’installazione di un accessorio opzionale.
Symbol for ekstra udstyr: Blåt indrammet samletrin viser installationen af ekstraudstyr
GB
FR
NL
IT
ES

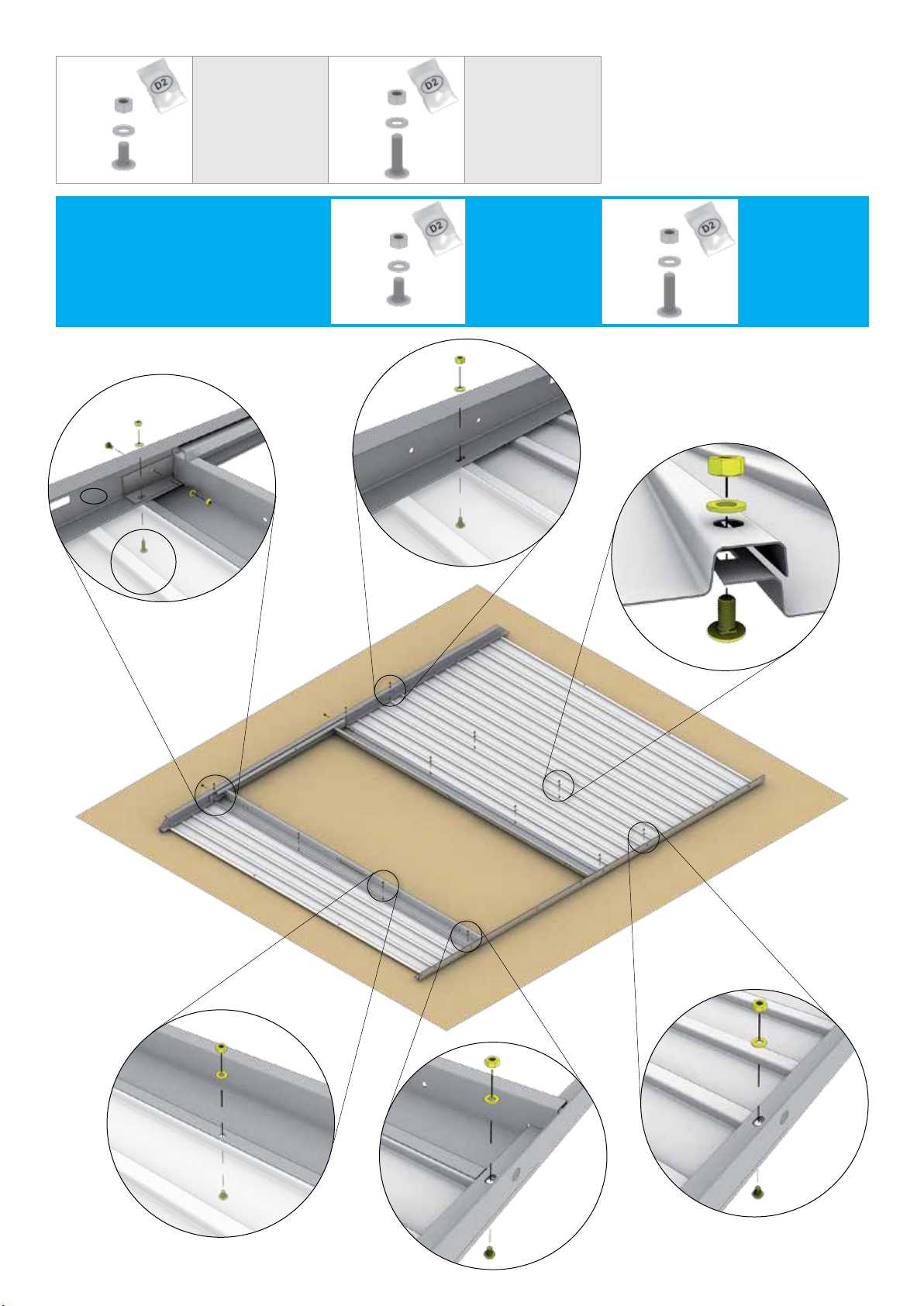

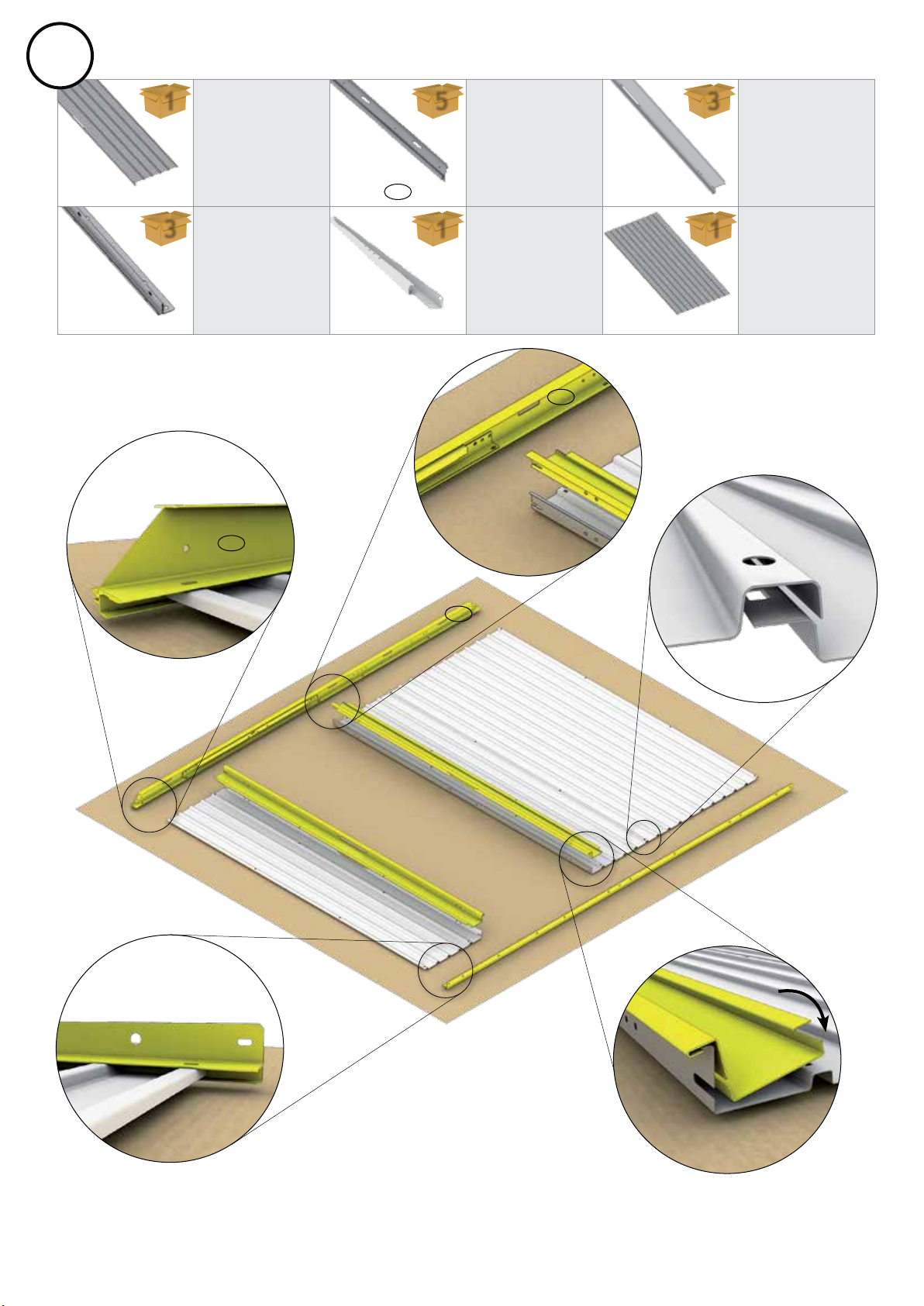

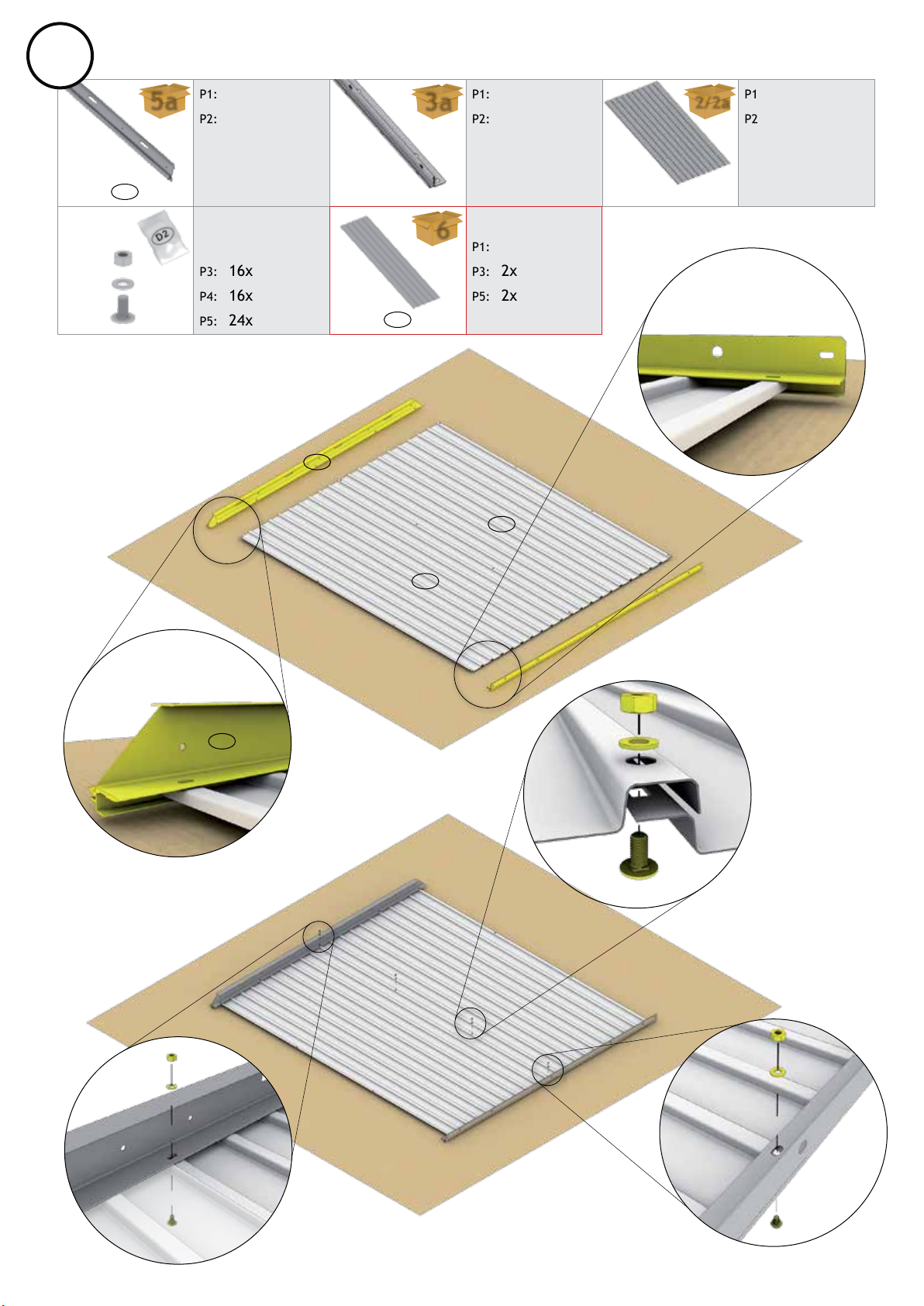

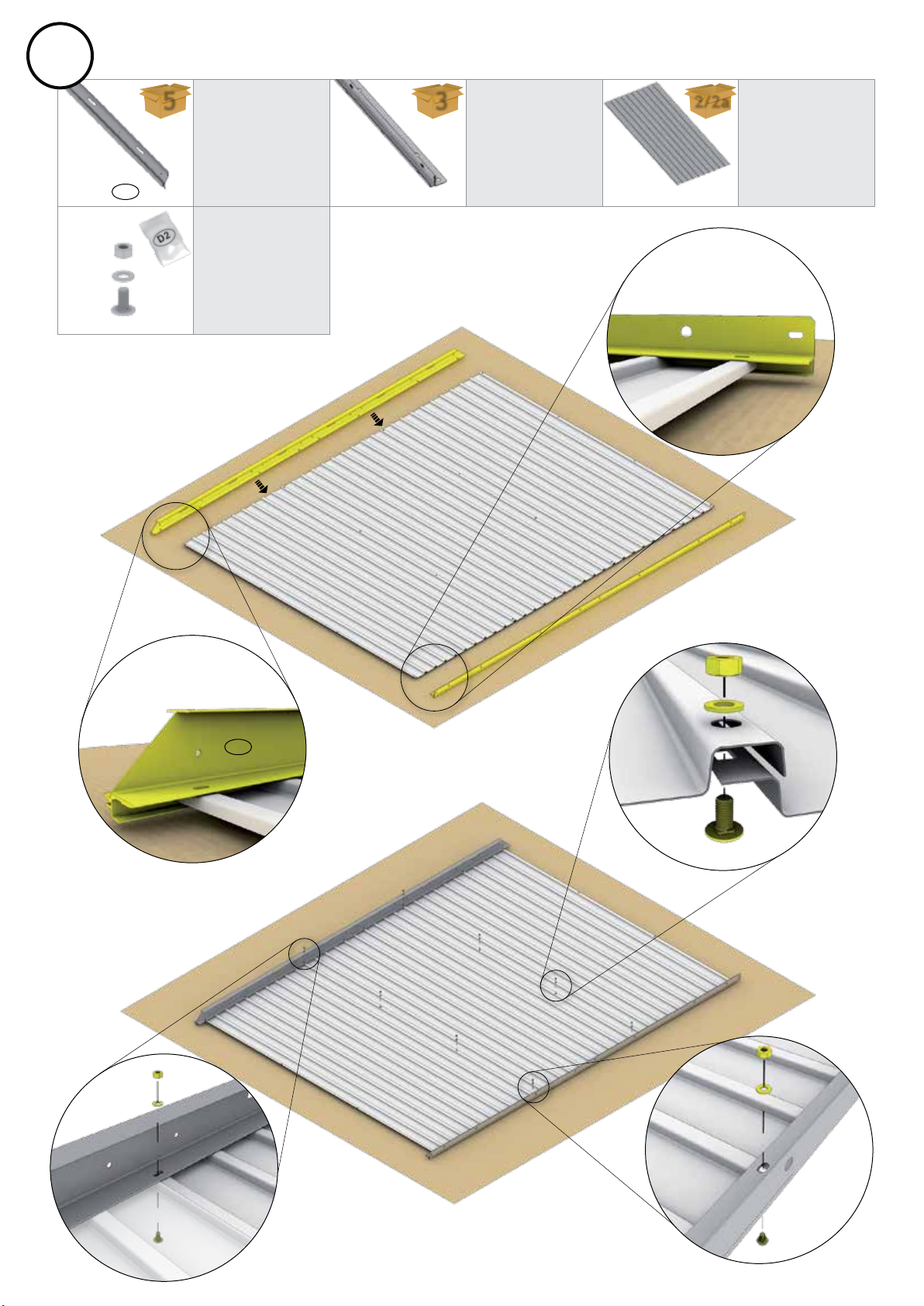

Floor Frame - Cadre de sol
Größenabhängiger Montageschritt!
Size-Dependent assembly step!
L’étape de l’assemblage dépend de la taille de l’abri.
Size-Dependent montagestap!
Paso de montaje de tamaño Dependiente!
Taglia-Dependent fase di montaggio!
Størrelses-anhængig montage skridt
GB
FR
NL
ES
Größenabhängiger Montageschritt
Nur für Größe P1
Only for size P1-Uniquement pour taille P1
Schraubverbindungen grundsätzlich erst am Ende der Montage festziehen!
Nuts not to be tightened before the end of assembly!
Ne serrer les écrous à fond qu´à la fin du montage!
Schroeven pas aan het einde van de montage vastdraaien!
En principio, no apriete fijamente las tuercas hasta que no haya terminado de
montar la caseta.
I dadi devono essere serrati a fondo soltanto alla fine del montaggio!
Møtrikkerne må ikke strammes før slutningen af opsætningen!
GB
FR
NL
IT
ES
DK
DK
DK
DK
IT
DK

3
Wasserwaagen - Symbol:
Betreffendes Einbauteil mit der Wasserwaage ausrichten.
Symbol of spirit level: Align the respective parts by using the spirit level.
Symbole niveau à bulle: Lorsque ce symbole apparaît, vous devez ajuster l´élément à l´aide d´un niveau
à bulle.
Waterpas – symbool: Bij montagestappen waar dit symbool bijstaat is het noodzakelijk het betreffende
onderdeel waterpas in te bouwen.
Símbolo del nivelador: Indica que se debe ajustar y centrar la pieza con la ayuda de un nivelador.
Simbolo di livella a bolla d‘aria: Allineare il componente in questione con l‘ausilio di una livella a bolla d’aria.
Symbol for vaterpas: Juster de respektive dele ved hjælp af vaterpas.
GB
FR
NL
IT
ES
Nur für Größe P1
Only for size P1-Uniquement pour taille P1
ACHTUNG: Im Sommer können im Innenraum sehr hohe
Temperaturen entstehen!
Attention: during the summer high temperature might arise in the interior.
Attention: En été la température à l’intérieur de l’abri peut être élevée!
Let op: in de zomer kunnen in de berging zeer hoge temperaturen bereikt worden.
Tenga en cuenta que en el verano las temperaturas en el interior pueden ser altas.
Attenzione: Si prega di prendere nota che in estate si possono essere temperature molto elevate all‘interno.
Vigtigt: Der kan opstå meget høje temperaturer i skuret om sommeren.
GB
FR
NL
ES
IT
Maßstabsgetreue Abbildungen der zu verwendenden Schrauben:
M5 x 12 M4 x 10 M5 x 18 M5 x 16
8 x 60
M 1:1 M4 x 18 M5 x 10
Scale drawing 1:1 of the screws in use
Reproduction selon l´échelle 1:1.
Afbeelding : schaal 1:1 (ware grootte)
GB
FR
NL
IT
ES Reproducción a escala 1:1 de los tornillos que se utilizan para el montaje.
Riproduzione in scala 1:1 delle viti da utilizzare.
Skala tegning af skruer er 1:1
DK
DK
DK
Verwenden Sie bei der Montage Arbeitshandschuhe!
Wear working gloves!
Portez des gants de travail
Handschoenen gebruiken!
GB
FR
NL
Utilice unos guantes de trabajo.
Utilizzare guanti da lavoro
Brug arbejdshandsker!
ES
IT
Nicht bei Wind aufbauen!
Do not assemble the shed on a windy day!
Ne pas assembler quand il y a du vent !
Niet bij wind opbouwen!
GB
FR
NL
No monte la caseta si hace mucho viento.
Non montare la casetta in giornate di vento!
Saml ikke skuret på en blæsende dag!
ES
IT
DK
DK
Nagel - Symbol:
Bitte verwenden Sie den beiliegenden Nagel, um die Löcher der einzelnen Bleche auszurichten.
Symbol of nail: Please use the attached nail to align the holes of each sheet.
Symbole clou : veuillez utiliser le clou fourni pour aligner les trous sur chaque paroi.
Spijker-symbool: Bij montagestappen waar dit symbool bijstaat dient de spijker voor het laten corresponderen
van 2 schroefgaatjes.
Símbolo del clavo: Utilice los clavos suministrados para alinear los orificios de cada chapa.
Simbolo del chiodo: Si prega di utilizzare il chiodo incluso per allineare i buchi di ogni lamiera.
Søm-symbol: Brug de medfølgende søm til at rette hullerne på de enkelte plader ind
!
GB
FR
NL
IT
ES
DK

4

Do not forget to anchor the shed against gale force wind!
L´ancrage est important, pensez aux rafales de vent!
Verankering niet vergeten!
El anclaje es muy importante. Piense por ejemplo en rachas
fuertes de viento.
L‘ancoraggio della casetta è importante - pericolo in caso di
raffiche di vento!
Glem ikke at forankre skuret mod vinde af stormstyrke
ACHTUNG ATTENTION
ATTENTION | ATTENTIE |
ATENCIÓN | ATTENZIONE |
OBS.
Variante, Proposal, Variant 1
Seitenwand
Side wall
Paroi latérale
Bodenrahmen
Floor Frame
Cadre de sol
Z-Winkel
Z-Angle
Ancrages
Bodenanker
Ground Anchor
Ancrages
Splittbett
gravel bed
Lit de gravier
Erde
Earth
Terre
2 cm XPS-Platten
2 cm XPS-panels
2 cm de XPS-expansé
Bodenprofil
Floor Profile
Profil de sol
Bodenplatte
Floor Panel
Plaque de fond




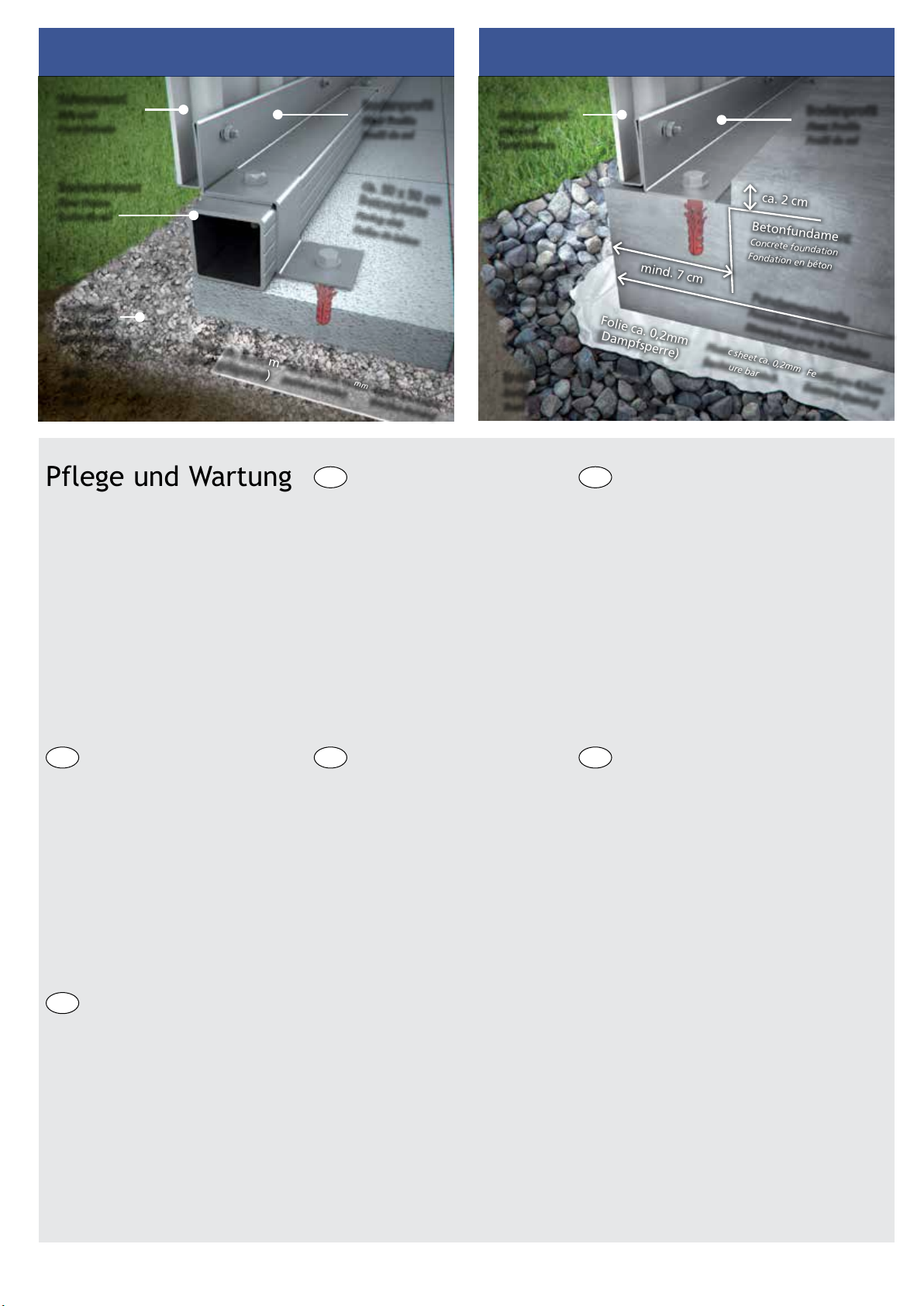

Vorschläge für das Fundament
GB
FR
NL
IT
ES
Proposals for a secure foundation
When making the foundation arrangements please take necessary precaution to ensure that water cannot leak in under the floor profiles
(see option 1, 2, 3). Rising ground moisture and condensation can be avoided by using a strong plastic sheet underneath the paving slabs
or underneath the concrete foundation.
Conseils pour les fondations
Lors de la réalisation de la fondation, veillez à ce que l´eau de pluie ne puisse pas pénétrer dans l´abri ou par les côtés sous les profils de
sol (voir variantes 1, 2, 3). Vous pouvez éviter l´humidité du sol et la condensation en mettant un film plastique épais sous les plaques
de béton.
Voorstellen voor fundament
Let er bij het maken van de fundering op dat regenwater niet onder het bodemprofiel kan doorlopen (zie voorbeeld 1, 2, 3). Een vochtige
bodem en condensatie kunt u vermijden door het aanbrengen van een sterke kunststoffolie onder de tegels of het betonfundament.
Medidas y recomendaciones para los cimientos:
Al colocar los cimientos, asegúrese de que el agua de lluvia no puede penetrar en la caseta por los laterales debajo del perfil del suelo
(véase variante 1, 2 y 3). Evite la humedad y la condensación en el suelo colocando una lámina de plástico bajo las losas o los cimientos
de hormigón.
Proposte per il basamento:
ll basamento deve essere progettato in modo da evitare infiltrazioni di acqua piovana all‘interno della casetta (vedere proposta 1-2-3).
Un telo di plastica spesso posto in corrispondenza dell‘area di pavimento evita infiltrazioni di umidità dal terreno e la formazione di con-
densa.
Forslag til sikkert fundament:
Ved etablering af fundament skal du tage de nødvendige forholdsregler for at sikre, at vand ikke kan sive ind under gulvprofilerne (se
mulighed 1, 2, 3). Stigende fugt og kondens i jorden kan undgås ved at bruge plastik under flisebelægningen eller under betonfunda-
mentet.
Weitere Details betreffend Fundament finden Sie auch unter www.biohort.com/Fundament
Further details about foundations you will find on www.biohort.com/foundation
Pour des détails supplémentaires, veuillez consulter www.biohort.com/foundations
Verdere details over het fundament vindt u ook op www.biohort.com/fundament
Encuentre información detallada sobre los cimientos en: www.biohort.com > servicios > cimientos
Per ulteriori dettagli si prega di consultare www.biohort.com/it/servizi/suggerimenti-per-le-fondamenta/
Yderligere informationer om fundamenter finder du på www.biohort.com/foundation
DK

5
Variante, Proposal, Variant 3
Schotterbett
Gravel bed
Lit de macadam
Betonfundament
Concrete foundation
Fondation en béton
ca. 2 cm
mind. 7 cm
Folie ca. 0,2mm
(Dampfsperre)
Plastic sheet ca. 0,2mm
(moisture barrier)
Feuille env. 0,2mm
(barrière étanche)
Seitenwand
Side wall
Paroi latérale
Erde
Earth
Terre
Bodenprofil
Floor Profile
Profil de sol
Fundamentmaße
Foundation dimensions
Dimensions pour la fondation
Variante, Proposal, Variant 2
Folie ca. 0,2mm
(Dampfsperre)
Plastic sheet ca. 0,2mm
(moisture barrier)
Feuille env. 0,2mm
(barrière étanche)
ca. 50 x 50 cm
Betonplatte
Paving slab
Dalles de béton
Seitenwand
Side wall
Paroi latérale
Bodenrahmen
Floor Frame
Cadre de sol
Erde
Earth
Terre
Splittbett
gravel bed
Lit de gravier
Bodenprofil
Floor Profile
Profil de sol



Wasser und Seife entfernen.







Pflege und Wartung
EN FR
NL ITES
Onderhoud
Care and maintenance Entretien et maintenance
Cuidado y mantenimiento Manutenzione

chlorine or road salt!

creams with water and rinse aid!



Touch-up scratches immediately with
the paint provided.
Lubricate the lock once a year!

etc…)!

-
mique).


mortes sur le toit!


jointe!



met water en glansmiddel verwijderen.

Regelmatig bladeren van dak verwijderen!
Dakgootuitloop controleren.

behandelen.

-
vos dentro de la caseta como por ejemplo
cloro y sal antiescarcha.

solares sobre la chapa. Limpie la caseta
siempre con agua y jabón.

En general, evite siempre cualquier pro-

Mantenga el tejado libre de hojas secas.
Controle el desagüe del canalón.
Repare los arañazos lo antes posible con
el barniz que se incluye.
Aplique aceite en la cerradura y las bisa-
gras una vez al año.

(come ad esempio cloro o sale per strade)
all’interno della casetta!

con acqua e brillantante!

sostanze aggressive!
Mantenere il tetto libero da foglie!
Controllare la grondaia!
Ritoccare immediatamente eventuali graf-
fi con la vernice fornita nella confezione!
Lubrificare la serratura e le cerniere a
cadenza annuale!
DK Pleje og vedligeholdelse

eller vejsalt!

creme med vand og rensemiddel!

Hold taget fri for blade!

Ved skrammer, brug straks malingen som
er stillet til rådighed!
Smør låsen årligt!

6
Gasdruckfeder Gasfederkonsole Drehknopf
2. Türflügel Abdeckblech
G
Paket Nr. 2
Seitenwandpaket · Side panel package · Carton de parois latérales · Zijwandpakket · Panel la teral ·
Pacco pareti laterali · Sidepladepakke
2
Vorderwand Standardtür Seitenwand Nr. 4

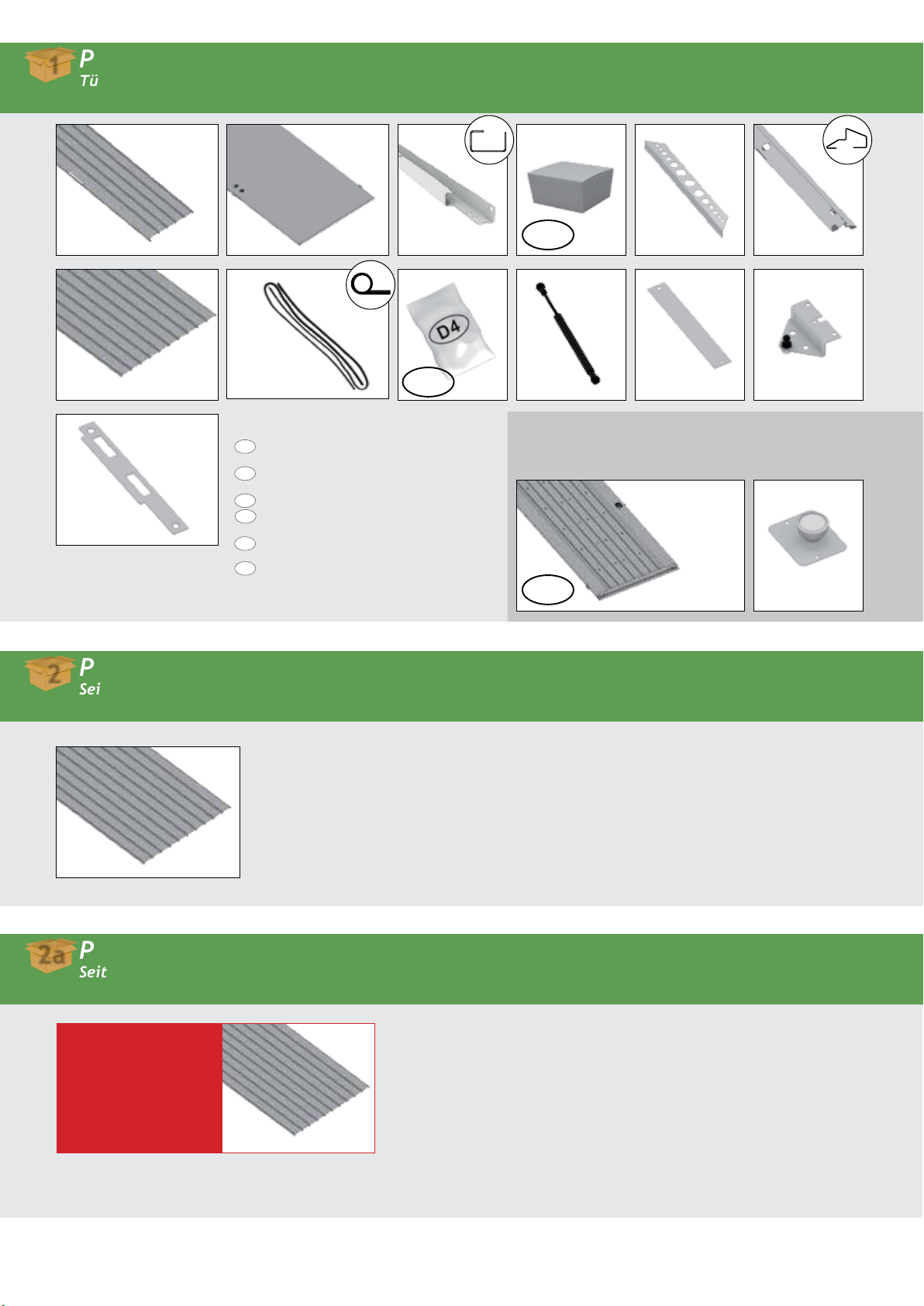

Paket Nr. 1
Türpaket · Doorpackage · Carton de portes · Deurpakket · Kit de puerta · Pacco porta · Dørpakke
1
Zusatzteile Doppeltür
( double door package · carton de double portes · dubbeldeurpakket ·
pacco porta doppia · kit de puerta adicional · Ekstradele dobbeltdør )
A B E C
K
I
F
ZA
D4
JH
N
GV
Teil entfällt bei der Doppeltür
GB
FR
NL
IT
ES
Part not required when double doors
are fitted

portes.
Deel vervalt bij de dubbele deur
pieza no es necesaria en caso de
puerta doble
Pezzo non può essere utilizzato per la
variante porta a due battenti
Del ikke nødvendig med dobbeltdør
*
D3
*
*
*
Gasdruckfeder
2. Türflügel
Paket Nr. 2a
Seitenwandpaket · Side panel package · Carton de parois latérales · Zijwandpakket · Panel lateral ·
Pacco pareti laterali · Sidepladepakke
2a
Nur für Größe P4, P5
Only for size P4, P5
Uniquement pour taille P4, P5
Alleen voor maat P4, P5
Sólo para los tamaños P4, P5
Solo per misura P4, P5

G
DK

7
Paket Nr. 2
Seitenwandpaket · Side panel package · Carton de parois latérales · Zijwandpakket · Panel la teral ·
Pacco pareti laterali · Sidepladepakke
Paket Nr. 1
Türpaket · Doorpackage · Carton de portes · Deurpakket · Kit de puerta · Pacco porta · Dørpakke
Paket Nr. 2a
Seitenwandpaket · Side panel package · Carton de parois latérales · Zijwandpakket · Panel lateral ·
Pacco pareti laterali · Sidepladepakke


D1 D2
Paket Nr. 3a
Profilpaket · Profile package · Carton de profils · Profielpakket · Kit de perfiles · Pacco profili · Profilpakke
3a
AQ AS AT
L
AP
E
D
C
B
AA
B
C
D
E
1
2
3
4
Dateinamedes Zeichnungsobjektes:
XP702308
Dateityp:
PART
Dateinameder Zeichnung:
XP702308
Allgemeintol.
DIN ISO
2768-m-S
Kanten
DIN ISO
13715
Maßstab 7:50 Gew.: 5.550 kg
Werkstoff: DX 51 D+Z 275 MAC
Halbzeug:
Datum Name
Benennung:
GH-PANORAMA P2
Firstträger unten 1970 mm vz
Bear.
30.01.2017 Reiter
Gepr.
- -
Norm
Druck: A4
BIOHORT
Zeichnungsnummer:
XP702308
Blatt 2
2 Bl.
Zust. Änderung Datum Nam.(Urspr.) (Ers.f.:) (Ers.d.:)
E
D
C
B
AA
B
C
D
E
1
2
3
4
Dateinamedes Zeichnungsobjektes:
XP702310
Dateityp:
PART
Dateinameder Zeichnung:
XP702310
Allgemeintol.
DIN ISO
2768-m-S
Kanten
DIN ISO
13715
Maßstab 7:50 Gew.: 4.164 kg
Werkstoff: DX 51 D+Z 275 MAC
Halbzeug: -
Datum Name
Benennung:
GH-PANORAMA P2
Dachträger li/re 1665 mm vz
Bear.
30.01.2017 Reiter
Gepr.
- -
Norm
Druck: A4
BIOHORT
Zeichnungsnummer:
XP702310
Blatt 2
2 Bl.
Zust. Änderung Datum Nam.(Urspr.) (Ers.f.:) (Ers.d.:)
E
D
C
B
AA
B
C
D
E
1
2
3
4
Dateinamedes Zeichnungsobjektes:
XP702325
Dateityp:
PART
Dateinameder Zeichnung:
XP702325
Allgemeintol.
DINISO
2768-m-S
Kanten
DINISO
13715
Maßstab 7:50 Gew.: 4.223 kg
Werkstoff: DX 51 D+Z 275 MAC
Halbzeug: -
Datum Name
Benennung:
GH-PANORAMA P2
Dachauflage li/re 1777 mm vz
Bear.
20.07.2017 Reiter
Gepr.
- -
Norm
Druck: A4
BIOHORT
Zeichnungsnummer:
XP702325
Blatt 2
2 Bl.
Zust. Änderung Datum Nam.(Urspr.) (Ers.f.:) (Ers.d.:)
E
D
C
B
AA
B
C
D
E
1
2
3
4
Dateinamedes Zeichnungsobjektes:
XP702307
Dateityp:
PART
Dateinameder Zeichnung:
XP702307
Allgemeintol.
DIN ISO
2768-m-S
Kanten
DIN ISO
13715
Maßstab 7:50 Gew.: 4.529 kg
Werkstoff: DX_51_D_Z_275_MAC
Halbzeug:
Datum Name
Benennung:
GH-PANORAMA P2
Firsttraeger oben 1970 mm vz
Bear.
30.01.2017 Reiter
Gepr.
- -
Norm
Druck: A4
BIOHORT
Zeichnungsnummer:
XP702307
Blatt 2
2 Bl.
Zust. Änderung Datum Nam.(Urspr.) (Ers.f.:) (Ers.d.:)
Paket Nr. 4
Dachpaket · Roof package· Carton du toit· Dakpakket · Paquete de cubierta · Pacco del tetto · Tagpakke
4

R 


Paket Nr. 3
Profilpaket Standard · Profile package standard · Carton de profils standard · Profielpakket standaard ·
Paquete de perfil estándar · Pacco profili standard · Profilpakke standard
3
LM
E
D
C
B
AA
B
C
D
E
1
2
3
4
Dateinamedes Zeichnungsobjektes:
XP704324_KANTEN
Dateityp:
PART
Dateinameder Zeichnung:
XP704324
Allgemeintol.
DIN ISO
2768-m-S
Kanten
DIN ISO
13715
Maßstab 1:25 Gew.: 3.409 kg
Werkstoff: DX 51 D+Z 275 MAC
Halbzeug: -
Datum Name
Benennung:
GH-PANORAMA P1-P5
Dachauflage vo/hi
Bear.
05.04.2017 Reiter
Gepr.
- -
Norm
Druck: A4
BIOHORT
Zeichnungsnummer:
XP704324
Blatt 2
2 Bl.
Zust. Änderung Datum Nam.(Urspr.) (Ers.f.:) (Ers.d.:)

8
BP
Paket Nr. 5a
Dach-Profilpaket · Top profile package · Carton de profils de toit · Dakprofielpakket · Kit de perfiles de tejado ·
Pacco profili del tetto · Tagprofilpakke
5a
D5
Nur für Größe P4, P5
Only for size P4, P5
Uniquement pour taille P4, P5
Alleen voor maat P4, P5
Sólo para los tamaños P4, P5
Solo per misura P4, P5

AB AXAU AV AW
E
D
C
B
AA
B
C
D
E
1
2
3
4
Dateinamedes Zeichnungsobjektes:
XP302315
Dateityp:
PART
Dateinameder Zeichnung:
XP302315
Allgemeintol.
DIN ISO
2768-m-S
Kanten
DIN ISO
13715
Maßstab 1:10 Gew.: 1.754 kg
Werkstoff: DX_51_D_Z_150_MC
Halbzeug: -
Datum Name
Benennung:
GH-PANORAMA P2
Firstabdeckung 1980 mm
Bear.
23.01.2017 Reiter
Gepr.
- -
Norm
Druck: A4
BIOHORT
Zeichnungsnummer:
XP302315
Blatt 2
2 Bl.
Zust. Änderung Datum Nam.(Urspr.) (Ers.f.:) (Ers.d.:)
AO
*
BO
*
GB
FR
NL
IT
ES
Part not required for size P1

Deel vervalt bij grootte P1
Pieza no incluida en el tamaño P1

Del er ikke nødvendig til størrelse P1
Teil entfällt bei Größe P1
*
BM BN BO
AK AL AM AN AO

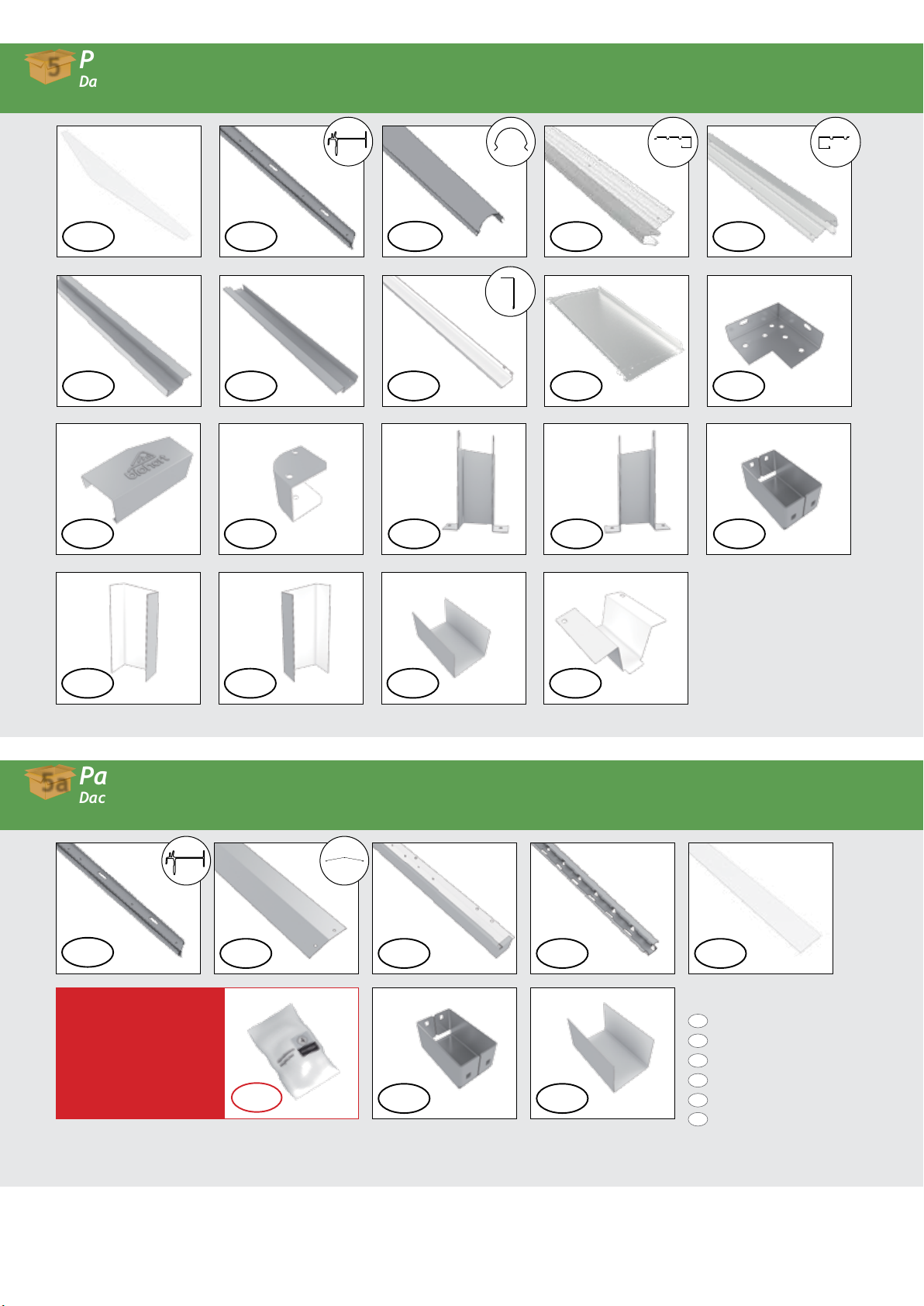

Paket Nr. 5
Dachprofilpaket Standard · Roof profile package standard · Carton des profils de toit · Dakprofielpakket
standaard · Paquete de perfil de cubierta estándar · Pacco profili del tetto standard · Tagprofilpakke standard
5
AA
AF
AB
AG AH
AD AE
AI AJ
AC
E
D
C
B
AA
B
C
D
E
1
2
3
4
Dateinamedes Zeichnungsobjektes:
XP304318
Dateityp:
PART
Dateinameder Zeichnung:
XP304318
Allgemeintol.
DIN ISO
2768-m-S
Kanten
DIN ISO
13715
Maßstab 1:5 Gew.: 0.449 kg
Werkstoff: DX 51 D+Z 150 MC
Halbzeug: -
Datum Name
Benennung:
GH-PANORAMA P1-P5
Abdeckleiste Dachauflage
Bear.
30.01.2017 Reiter
Gepr.
- -
Norm
Druck: A4
BIOHORT
Zeichnungsnummer:
XP304318
Blatt 2
2 Bl.
Zust. Änderung Datum Nam.(Urspr.) (Ers.f.:) (Ers.d.:)
E
D
C
B
AA
B
C
D
E
1
2
3
4
Dateinamedes Zeichnungsobjektes:
XP304302
Dateityp:
PART
Dateinameder Zeichnung:
XP304302
Allgemeintol.
DINISO
2768-m-S
Kanten
DINISO
13715
Maßstab 7:50 Gew.: 1.797 kg
Werkstoff: DX 51 D+Z 150 MC
Halbzeug: -
Datum Name
Benennung:
GH-PANORAMA P1-P5
Dachblech vorne rechts
Bear.
20.01.2017 Reiter
Gepr.
- -
Norm
Druck: A4
BIOHORT
Zeichnungsnummer:
XP304302
Blatt 2
2 Bl.
Zust. Änderung Datum Nam.(Urspr.) (Ers.f.:) (Ers.d.:)
E
D
C
B
AA
B
C
D
E
1
2
3
4
Dateinamedes Zeichnungsobjektes:
XP304301
Dateityp:
PART
Dateinameder Zeichnung:
XP304301
Allgemeintol.
DINISO
2768-m-S
Kanten
DINISO
13715
Maßstab 7:50 Gew.: 2.160 kg
Werkstoff: DX 51 D+Z 150 MC
Halbzeug: -
Datum Name
Benennung:
GH-PANORAMA P1-P5
Dachblech vorne links
Bear.
20.01.2017 Reiter
Gepr.
- -
Norm
Druck: A4
BIOHORT
Zeichnungsnummer:
XP304301
Blatt 2
2 Bl.
Zust. Änderung Datum Nam.(Urspr.) (Ers.f.:) (Ers.d.:)
DK

9
Paket Nr. 5a
Dach-Profilpaket · Top profile package · Carton de profils de toit · Dakprofielpakket · Kit de perfiles de tejado ·
Pacco profili del tetto · Tagprofilpakke
Bodenrahmen
Floor frame · Cadre de sol · Bodemframe · Marco de suelo · Telaio perimetrale · Bundramme
ZB ZC ZD ZE ZF
Paket Nr. 6
Halbe Seitenwandpaket · Package for half wall panel · Carton demi-parois · Halve zijwandenpakket ·
Medio paquete de pared lateral · Mezzo pacco di pareti laterali · Halv sidepladepakke
6
AY
Nur für Größe P1, P3, P5
Only for size P1, P3, P5
Uniquement pour taille P1, P3, P5
Alleen voor maat P1, P3, P5
Sólo para los tamaños P1, P3, P5
Solo per misura P1, P3, P5


10
Einbaumöglichkeiten der Türen anstelle von Wandelementen!
G
GA
A
B
=
G
G
G A
A
B
=
The door can be installed instead of a side wall element!
La porte peut être installée sur le côté à la place d´une paroi
latérale !
Inbouwmogelijkheden van de deuren i.p.v. de wandelementen
GB
FR
NL
IT
ES Es posible colocar las puertas en lugar de los paneles laterales.
Considerare la possibilità di montare una porta
standard al posto di una parete laterale!
Døren kan monteres i stedet for et sidevæg element!
ZA
GGG GG
DK
Maße für das Fundament
Foundation dimensions
Dimensions pour la fondation
Maat voor het fundament
GB
FR
NL
IT
ES Medidas de los cimientos
Dimensioni del basamento
Fundament dimensioner
P1
257 cm
137 cm
257 cm
177 cm
P2
257 cm
257 cm
P4
G
G
GG
GG
GG
G
G
G
G
257 cm
217 cm
P3
AY
G
GGG
G G
GG
G G
257 cm
297 cm
G
G
G
GG
G
G
GG
G
G
G
G
G
G
G
G
G
G
GG
G
GG
GG
G
G
G
G
P5
AY AY
DK
AY
AY AY

11
1x  1x  3x
8x
L G
1.
M5 x 10
L
G
AB
AB
Rückwand

innen / inside
außen / outside
5 3 2/2a

12
optionales Zubehör - Accessories - Accessoires - Toebehoor - Accessori - Accesorios - Ekstraudstyr
optionales Zubehör - Accessories - Accessoires - Toebehoor - Accessori - Accesorios - Ekstraudstyr
Doppeltür

A
A
M
L
AB
A
A
M
M
AB
C
L
2x 1x  2x
1x  1x 
AM
LC
AB
1 5 3
31
AB
C

13
A
M
L
A
G
AB
AB
A
A
M
M
AB
L
Standardtür
Standard door - Porte standard - Standaard deur - Puertas estándar - Porta standard - Standarddør
innen / inside
außen / outside
2x 1x  2x
1x  1x  1x
A M
LCG
AB
1 5 3
311
C
C
2.

14
M5 x 18
12x 2x
M5 x 10
M5 x 18
8x 2x
M5 x 10 M5 x 18
Doppeltür

Tweede deurvleugel - Secondo battente -
puerta doble - Dobbeltdør
innen / inside
außen / outside
AB
C

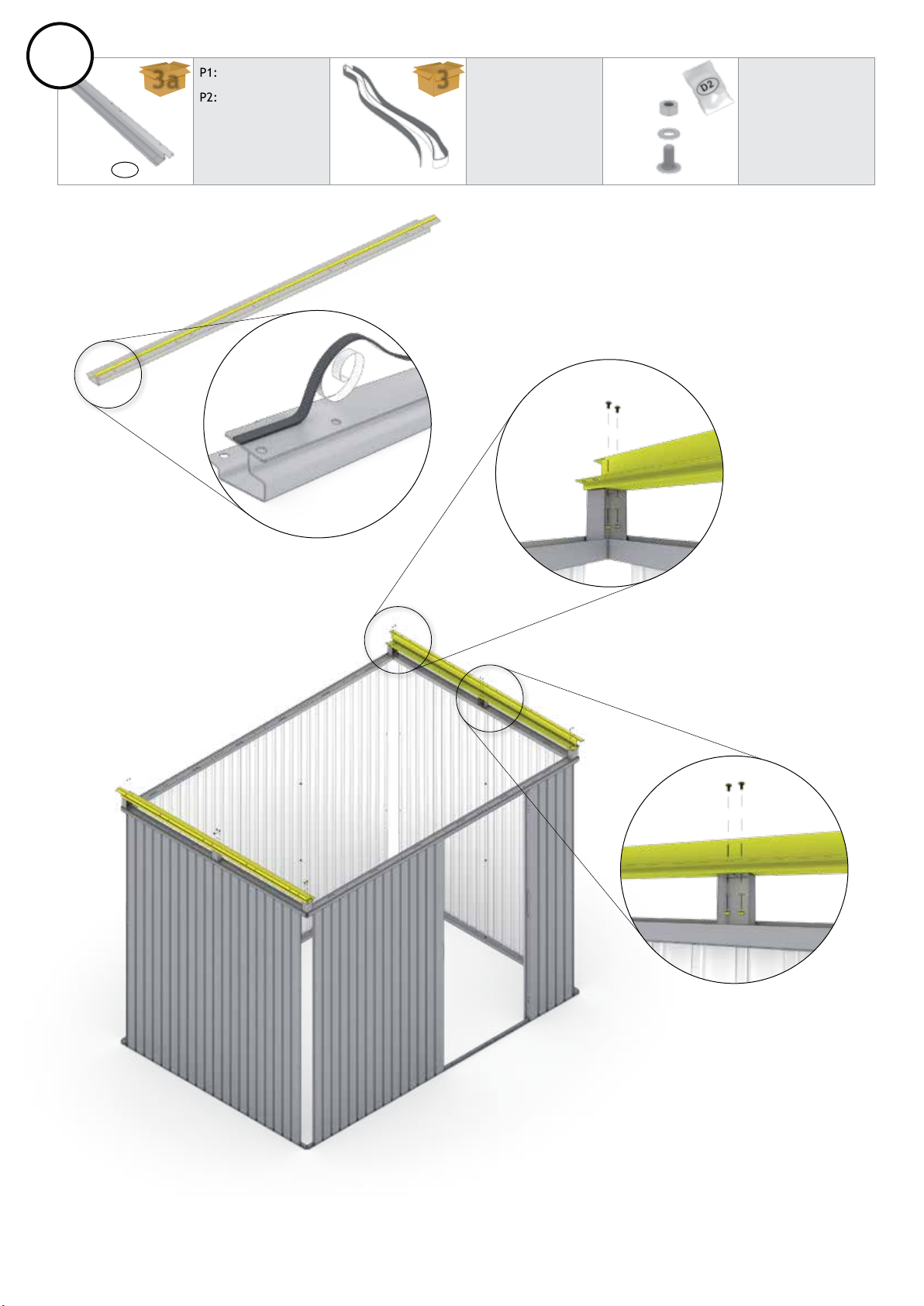

15
P1: 2x 
P2: 2x 
P3: 2x 
P4: 2x 
P5: 2x 
P1: 2x 
P2: 2x 
P3: 2x 
P4: 2x 
P5: 2x 
P1: 2x
P2: 4x
P3: 4x
P4: 6x
P5: 6x
P1: 8x
P2: 8x
P3: 16x
P4: 16x
P5: 24x
P1: 2x
P3: 2x
P5: 2x
L G
M5 x 10
3.
L
G
2x
2x
AB
AB
innen / inside
außen / outside
Seitenwand

AY
AY
AY
5a 3a
6
2/2a
G
G
AB
L

16
P1: 2x 
2x 
P2: 2x 
2x 
P3: 2x 
2x 
P4: 4x 
P5: 2x 
2x  4x
optionales Zubehör - Accessories - Accessoires - Toebehoor - Accessori - Accesorios - Ekstraudstyr
optionales Zubehör - Accessories - Accessoires - Toebehoor - Accessori - Accesorios - Ekstraudstyr
Bodenrahmen
Floor Frame - Cadre de sol - Bodemframe - Marco de suelo - Telaio perimetrale - Bundramme
ZB ZC
6,3 x 22
1x 1x
6,3 x 22
ZD ZF

17
Bodenrahmen
Floor Frame - Cadre de sol - Bodemframe - Marco de suelo - Telaio perimetrale - Bundramme
4x 12x
M5 x 10
4.
AJ
5
6,3 x 22
optionales Zubehör - Accessories - Accessoires - Toebehoor - Accessori - Accesorios - Ekstraudstyr
optionales Zubehör - Accessories - Accessoires - Toebehoor - Accessori - Accesorios - Ekstraudstyr
P1: 14x
P2: 14x
P3: 14x
P4: 18x
P5: 18x
P1: 6x
P2: 8x
P3: 8x
P4: 10x
P5: 10x
Bodenrahmen
Floor Frame - Cadre de sol - Bodemframe -
Marco de suelo - Telaio perimetrale -
Bundramme
ZD
ZF

18
P1: 4x
P2: 6x
P3: 6x
P4: 8x
P5: 8x
P1: 4x
P2: 6x
P3: 6x
P4: 8x
P5: 8x
P1: 0x
P2: 4x
P3: 4x
P4: 8x
P5: 8x
8x
5.
M5 x 10
entfällt bei Größe P1
GB
FR
NL
IT
ES
does not apply to size P1
s‘applique pas à la taille P1
vervalt bij grootte P1
no incluida en el tamaño P1
non si applica alla taglia P1
ikke nødvendig til størrelse P1
Größenabhängiger Montageschritt - Size-Dependent assembly step - Dépendant de la taille - Size-Dependent montagestap
Paso de montaje de tamaño Dependiente - Taglia-Dependent fase di montaggio - Størrelses-anhængig montage skridt
Nur für Größe P4, P5
Only for size P4, P5
Uniquement pour taille P4, P5
Alleen voor maat P4, P5
Sólo para el tamaño P4, P5
Solo per misura P4, P5

GB
FR
NL
IT
ES
1.
2.
M5 x 18
M5 x 10
M5 x 18
AO BO
5/5a 5/5a

DK
DK
Unterseite / rearside

19
P1: 4x
P2: 6x
P3: 6x
P4: 8x
P5: 8x
P1: 4x
P2: 6x
P3: 6x
P4: 8x
P5: 8x
P1: 0x
P2: 4x
P3: 4x
P4: 8x
P5: 8x
8x
does not apply to size P1
s‘applique pas à la taille P1
vervalt bij grootte P1
no incluida en el tamaño P1
non si applica alla taglia P1
ikke nødvendig til størrelse P1
Paso de montaje de tamaño Dependiente - Taglia-Dependent fase di montaggio - Størrelses-anhængig montage skridt
P1: 2x 
P2: 2x 
P3: 2x 
P4: 2x 
P5: 2x 
2x
P1: 8x
P2: 12x
P3: 12x
P4: 16x
P5: 16x
M5 x 10
6.
1.
2x
AS

3a 3

20
2.
1.
PRESS
Unterseite / rearside Unterseite / rearside

2x 20x
2x
7.

3
