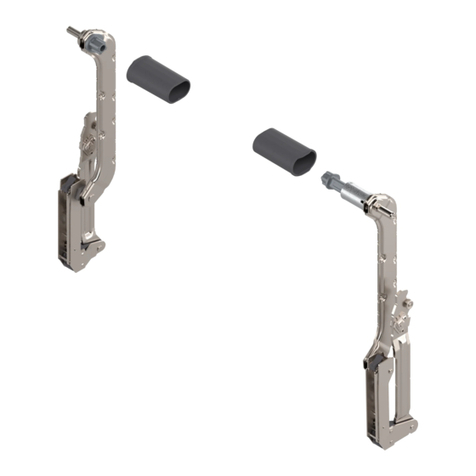

BLUM AVENTOS HL User manual

SERVO-DRIVE
inside
BLUMOTION
inside
Die Planungsmaße für SERVO-DRIVE für AVENTOS entnehmen Sie bitte den speziellen Planungsangaben. / Please see special installation instructions for installation
dimensions for SERVO-DRIVE for AVENTOS. / Pour obtenir les mesures de planification pour SERVO-DRIVE pour AVENTOS, veuillez consulter les données de planifica-
tion spéciales. / Per le misure di progettazione relative a SERVO-DRIVE per AVENTOS si prega di far riferimento alle indicazioni di progettazione specifiche. / Sacen las
medidas de planificación para SERVO-DRIVE para AVENTOS de los datos especiales de planificación. / Wymiary planowania SERVO-DRIVE do AVENTOS znajdą Państwo
w specjalnych instrukcjach.
Technische Änderungen vorbehalten / Subject to technical changes without notice / Modifications techniques réservées / Con riserva di modifiche tecniche e del programma di produzione /
Sujeto a modificaciones técnicas sin previo aviso / Zmiany techniczne zastrzeżone
Julius Blum GmbH
Beschlägefabrik
A 6973 Höchst, Austria
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
www.blum.com
BAU0016543463 IDX: 01 IDNR: 998.970.0 MA-448/1ML 06.10 Copyright Blum
AVENTOS HL

1
✓
Planung / Planning / Planification / Progettazione / Planificación / Planowanie
* Bei Veränderung der Materialstärke
die Bearbeitungsmaße anpassen.
When changing material thickness,
adjust the assembly dimensions
accordingly.
En cas de modification de lépaisseur
du matériau, adapter les dimensions
dusinage.
In caso di modifiche dello spessore
del materiale adattare le quote di
lavorazione.
Adaptar las medidas de fabricación a
los distintos espesores del material.
Przy zmianie grubości materiału
dopasować wymiary obróbki.
FAo Frontaufschlag oben / upper front overlay / recouvrement supérieur / battuta frontale superiore /
recubrimiento superior del frente / Nałożenie górnego frontu
H Höhe / height / hauteur / altezza / altura / Wysokość
HP Hebelpaket / level arm / packs de bras / pacchetto leve / paquete del brazo / Podnośnik teleskopowy
KB Korpusbreite / carcase width / largeur corps de meuble / larghezza corpo mobile /
ancho cuerpo de mueble / Szerokość korpusu
KH Korpushöhe / cabinet height / hauteur corps de meuble / altezza del corpo mobile /
altura de cuerpo de mueble / Wysokość korpusu
KS Korpusstärke / cabinet thickness / épaisseur de corps de meuble / spessore fianco / espesor del mueble / Grubość korpusu
LH Lichte Höhe / internal height / hauteur intérieure / altezza utile / altura interior / Wysokość wewnętrzna
LW Lichte Weite / inner width / largeur intérieure / larghezza interna / ancho interior mueble / szerokość wewnętrzna
SFA Seitlicher Frontaufschlag / side front overlay / recouvrement latéral / sormonto laterale /
recubrimiento lateral del frente / Boczne nałożenie frontu
SOB Stärke Oberboden / top panel thickness / épaisseur du fond supérieure / spessore del cappello del mobile /
espesor del sobre superior / Grubość wieńca górnego
* Maße bezogen auf Fuge unten = 0 mm
Dimensions apply to lower gap = 0 mm
Mesures rapportées à un jeu inférieur = 0 mm
Misure riferite alla fuga inferiore = 0 mm
Las medidas hacen ref. a un juego interior inferior = 0 mm
Wymiary odnoszą się do dolnej szczeliny = 0 mm
[1] KB (KS 16–19 mm) -158 mm
bzw./resp./ou/o/o/lub/ LW -120 mm
SERVO-DRIVE:
KB (KS 16–19 mm) -193 mm
bzw./resp./ou/o/o/lub/ LW -155 mm
[2] ½ KB (KS 16–19 mm) -158 mm
SERVO-DRIVE:
½ KB (KS 16–19 mm) -193 mm
4 x 609.1x00
Ø 3.5 x 15 mm
4 x 608.085
Ø 3.5 x 8.5 mm
28
30
31
X (mm)
16
18
19
SOB (mm)
Y (mm)*
264.0
352.0
440.0
529.0
262.0
312.0
362.0
412.0
min. LH
(mm)*
257.0
345.0
433.0
522.0
b (mm)*
114.0
146.0
178.0
210.0
20L3200.05
20L3500.05
20L3800.05
20L3900.05
a (mm)HP
HP HP
5 x Ø 4 x 35 mm
20L3200.05
20L3500.05
20L3800.05
20L3900.05
153 253
303
X (mm) X (mm)
203

Warnung / Warning / Attention / Attenzione / Advertencia / Ostrzeżenie /
Montage / Assembly / Montage / Montaggio / Montaje / Montaż
Verletzungsgefahr durch hochspringendes Hebelpaket!
Risk of injury by spring-loaded lever assembly!
Risque de blessure en cas de relevage brusque du pack de bras !
Pericolo di lesioni a causa del possibile scatto verso lalto della pacchetto leve!
Peligro de lesiones por salto del brazo.
Niebezpieczeństwo zranienia przez gwałtownie unoszący się podnośnik!
アーム部分 が跳 ね 󱢋 がとケガを危 険 があま
Hebelpaket nicht nach unten drücken, sondern entfernen.
Do not push lever assembly down without door attached but remove.
Ne pas pousser le pack de bras vers le bas, mais le retirer.
Non spingere verso il basso il pacchetto leve, altrimenti rimuoverlo.
No apretar el brazo hacia abajo, si no retirarlo.
Nie opuszczać podnośnika lecz wypiąć.
アーム部分は󱢌に向け て押さえに 外してください。
5 x Ø 4 x 35 mm
5
34
12
6

click
SERVO-DRIVE für / for / pour / per / del / do AVENTOS HL
Verteilerkabel – nur auf linker Seite
Distribution cable – only on the left side
Câble de distribution – uniquement sur le côté gauche
Cavo di distribuzione – solo sul fianco sinistro
Cable de distribución – sólo en el lado izquierdo
Przewód zasilający – tylko po lewej stronie
* Alternativbohrung
Alternative drilling
Perçage alternatif
Foratura alternativa
Taladrado alternativo
Otwór alternatywny
SERVO-DRIVE-Schalter / Switch / Bouton radio /
Interruttore / Interruptor / Włącznik
Blum
BIT – PZ2/PH2
BIT-PZ KS2
Blum
BIT – PZ2/PH2
BIT-PZ KS2
± 2 mm ± 2 mm ± 2 mm
1110
9
87

Warnung / Warning / Attention / Attenzione / Advertencia / Ostrzeżenie /
Demontage / Removal / Démontage / Smontaggio / Desmontaje / Demontaż
Blum-Distanzpuffer / Blum distance bumper / Butée Blum / Respingente Blum /
Distanciador de amortiguación de Blum / Dystans Blum
Alurahmen:
Bohrung in Korpusseite vorsehen.
Aluminium frame:
Drilling into the cabinet side.
Cadre en aluminium : prévoir un
perçage pour la butée Blum dans
le côté du corps de meuble.
Telai in alluminio: prevedere la
foratura per il respingente Blum
nel fianco del corpo mobile.
Marco de aluminio: Tener en cuenta
el taladrado para el costado del cuerpo.
Ramka aluminiowa: Przewidzieć
otwór na dystans Blum w boku korpusu
Blum-Distanzpuffer nicht einleimen / Do not glue the Blum distance bumper / Ne pas encoller la butée Blum /
Non incollare i respingenti Blum / No introduzca el distanciador de amortiguación de Blum /
Nie naklejać dystansu Blum
* ab Korpusunterkante bei nach unten überstehenden Fronten / from cabinet front edge for fronts that protrude
below / à partir du bord inférieur du corps sur les faces en saillie vers le bas / dal bordo inferiore del corpo
mobile con frontali sporgenti verso il basso / desde la arista inferior del cuerpo hasta los frentes situados
debajo / od dolnej krawędzi korpusu przy wysuniętych w dół frontach
Verletzungsgefahr durch hochspringendes Hebelpaket!
Risk of injury by spring-loaded lever assembly!
Risque de blessure en cas de relevage brusque du pack de bras !
Pericolo di lesioni a causa del possibile scatto verso lalto della
pacchetto leve!
Peligro de lesiones por salto del brazo.
Niebezpieczeństwo zranienia przez gwałtownie unoszący
się podnośnik!
アーム部分 が跳 ね 󱢋 がとケガを危 険 が あま
Hebelpaket nicht nach unten drücken, sondern entfernen.
Do not push lever assembly down without door attached but remove.
Ne pas pousser le pack de bras vers le bas, mais le retirer.
Non spingere verso il basso il pacchetto leve, altrimenti rimuoverlo.
No apretar el brazo hacia abajo, si no retirarlo.
Nie opuszczać podnośnika lecz wypiąć.
アーム部分は󱢌に向け て押さえに 外してください。
SERVO-DRIVE für / for / pour / per / del / do AVENTOS HL
1
2
5
4
3

AR
BG    ч щ ! щ      ,   
.
CS Vystřelující ramena jsou zdrojem nebezpečí zranění! Netlačte ramena směrem dolů, nýbrž je odstraňte.
DA Risiko for at komme til skade ved opsvingning af
løfteanordning. Løfteanordning må ikke trykkes nedad, men fjernes.
DE Verletzungsgefahr durch hochspringendes Hebelpaket! Hebelpaket nicht nach unten drücken, sondern entfernen.
EL Ο χί εί  εχεί   εω  
ε ό. Μη ώχεε   ω  χί.
EN Risk of injury by spring-loaded lever assembly! Do not push lever assembly down without door attached but
remove.
ES Peligro de lesiones por salto del brazo. No apretar el brazo hacia abajo, si no retirarlo.
ET Kang-hoob võib viskuda üles ja põhjustada trauma. Ära tõmba alla kang-hooba.
FI Loukkaantumisvaara – osa voi ponnahtaa ylöspäin! Osaa ei saa painaa alaspäin, vaan se pitää poistaa.
FR Risque de blessure en cas de relevage brusque du pack de
bras ! Ne pas pousser le pack de bras vers le bas, mais le retirer.
HR Opasnost od ozljeda uslijed paketa poluga koji iskače! Paket poluga ne pritišćite prema dolje, već ga uklonite.
HU Sérülésveszély a felugró teleszkópos emelőkar miatt! Az emelőkar csomagot ne lefelé nyomja hanem távolítsa el!
IT Pericolo di lesioni a causa del possibile scatto verso lalto del
pacchetto leve! Non spingere verso il basso il pacchetto leve, altrimenti rimuoverlo.
IW
JA
LT Svertas gali savaime atšokti aukštyn ir sužeisti. Niekada nespauskite žemyn sverto.
LV Atbalsta svira var strauji atvērties uz augšu un radīt traumu. Nespiediet uz leju atbalsta sviru.
NL Risico tot kwetsuren door omhoogspringende hefboom! Hefboom niet naar onder duwen maar verwijderen.
NO Kraftig fjærpakke. Fare for skade ! Ikke press løftearmen ned. Demonter før montering av skrog.
PL Niebezpieczeństwo zranienia przez gwałtownie unoszący się
podnośnik! Nie opuszczać podnośnika lecz wypiąć.
PT Perigo de ferimento, devido ao brusco salto da alavanca. A alavanca não deve ser pressionada para baixo mas
removida.
RO Pericol de rănire prin sistemul de părghii aflat sub tensiunea
produsă de arcuri! Nu apăsaţi în jos sistemul de pârghii, ci îndepărtaţi-l.
RU Сщ   щ х
ч!    ч . В ч х х  .
SK Riziko poranenia kvôli vyskakujúcej sústave zdvíhačov! Sústavu zdvíhačov netlačte smerom dole, ale ich odstráňte.
SL Nevarnost poškodbe zaradi kompleta ročic, ki lahko odskoči! Kompleta ročic ne potiskajte navzdol, ampak ga odstranite.
SR Opasnost od povreda usled iskakajućeg kompleta poluga! Komplet poluga ne pritiskati nadole, već skinuti.
SV Skaderisk vid obelastad lyftarmsats! Tryck inte ned lyftarmsatsen, utan ta bort den.
TR Kol mekanizması sıçrayabileceği için yaralanma tehlikesi! Kol mekanizması aşağı doğru bastırılmayıp, çıkarılmalıdır.
UK З   ч і іі
і хі!     і хі. Й хі .
ZH
WARNING
