Brita PURITY 450 Steam User manual

deutsch
english
français
nederlands
italiano
español
polski
dansk
Handbuch
Handbook
Mode d’emploi
Handboek
Manuale
Manual
Podręcznik
Manual
PURITY 450 Steam
PURITY 600 Steam
PURITY 1200 Steam
Wasserfiltersystem / Water Filter System
NEU – mit ACS-Technologie
NEW – with ACS-Technology

Deutsch Seite 2–19
1 Begriffsübersicht
2 Allgemeine Informationen
3 Betriebs- und Sicherheitshinweise
4 Installation
5 Inbetriebnahme eines Neufilters
6 Austausch der Filterkartusche
7 Filterkapazität
8 Instandhaltung
9 Abfragemodus
10 Fehlerbehebung
11 Batterie
12 Technische Daten
13 Bestellnummern
English Page 20–37
1 Definition of Terms
2 General Information
3 Operating and Safety Instructions
4 Installation
5 Commissioning a New Filter
6 Replacing the Filter Cartridge
7 Filter Capacity
8 Repair
9 Query Mode
10 Troubleshooting
11 Battery
12 Technical Data
13 Order Numbers
Français Page 38–55
1 Eléments
2 Informations générales
3 Consignes d’utilisation et de sécurité
4 Installation
5 Mise en service d’un nouveau filtre
6 Remplacement de la cartouche filtrante
7 Capacité de filtration
8 Entretien
9 Fonction pour interroger
10 Dépannage
11 Pile
12 Caractéristiques techniques
13 Références
Nederlands Pagina 56–73
1 Overzicht van de begrippen
2 Algemene informatie
3 Gebruiks- en veiligheidsvoorschriften
4 Installatie
5 Inbedrijfstelling van een nieuwe filterpatroon
6 Vervangen van de filterpatroon
7 Filtercapaciteit
8 Onderhoud
9 Opvraagmodus
10 Verhelpen van fouten
11 Batterij
12 Technische gegevens
13 Bestelnummers
Italiano Pagina 74–91
1 Panoramica delle definizioni
2 Informazioni generali
3 Istruzioni di funzionamento e sicurezza
4 Installazione
5 Messa in funzione di un nuovo filtro
6 Sostituzione della cartuccia filtrante
7 Capacità filtrante
8 Manutenzione
9 Modalità di interrogazione
10 Eliminazione dei guasti
11 Batteria
12 Dati tecnici
13 Numeri d’ordine
Español Página 92–109
1 Términos
2 Información general
3 Instrucciones de funcionamiento y seguridad
4 Instalación
5 Puesta en marcha de un filtro nuevo
6 Cambio del cartucho filtrante
7 Capacidad del filtro
8 Mantenimiento
9 Modo de acceso
10 Solución de fallos
11 Batería
12 Datos técnicos
13 Números de pedido
Polski Strona 110–127
1 Przegląd pojęć
2 Informacje ogólne
3 Wskazówki dotyczące użytkowania i
bezpieczeństwa
4 Instalacja
5 Rozruch nowego filtra
6 Wymiana wkładów filtracyjnych
7 Wydajność filtra
8 Konserwacja
9 Tryb odczytu
10 Usuwanie usterek
11 Bateria
12 Dane techniczne
13 Numery zamówień
Dansk Side 128–145
1 Oversigt over begreberne
2 Generelle informationer
3 Drifts- og sikkerhedshenvisninger
4 Installation
5 Ibrugtagning af et nyt filter
6 Udskiftning af filterpatronen
7 Filterkapacitet
8 Vedligeholdelse
9 Kontrolmodus
10 Udbedring af fejl
11 Batteri
12 Tekniske data
13 Bestillingsnumre

PURITY 450 Steam
PURITY 600 Steam
PURITY 1200 Steam
249/212/408 mm 249/212/520 mm 288/255/550 mm
PURITY 450 Steam PURITY 600 Steam PURITY 1200 Steam
1
10 21
8
7
65
4
3
2
11
12
14
15
16
17
18
19
20
9
12 13
16

1 Begriffsübersicht
1Druckbehälter
2Filterkartusche
3Druckbehälterdeckel
4Anschlusskopf (optional mit Messeinheit)
5Anzeigeeinheit (optional)
6Eingangsschlauch
7Eingangsventil am Eingangsschlauch (Kapitel 12)
8Anschluss Endgerät
9Spülventil mit Wasserablauf
10 Anschluss Ausgangsschlauch
11 Aufkleber Filterwechsel
12 Trittlaschen
13 Auswerfersockel
14 Display der Anzeigeeinheit (optional)
15 Verschlusssicherung
16 Mantelgriff
17 Reduzierstück 1"–3/4"
18 Transportschutzkappe
19 Verschnitteinstellschraube
20 Deckelgriff
21 Spülschlauch
2 Allgemeine Informationen
2.1 Funktion und Anwendungsbereich
Das BRITA Wasserfiltersystem PURITY Steam optimiert Leitungswasser speziell für Kombi-
dämpfer und Backöfen. Es dient der Entkarbonisierung von Trinkwasser zur Reduzierung von
Kalkablagerungen im und am Endgerät. In Abhängigkeit der Verschnitteinstellung werden im
Durchflussverfahren dem Trinkwasser selektiv Calcium- und Magnesium-Ionen sowie Schwer-
metallionen wie z.B. Blei und Kupfer entzogen. Weiterhin reduziert das Filtermaterial neben
Trübungen und organischen Verunreinigungen auch geruchs- und geschmacksstörende Inhalts-
stoffe wie z.B. Chlorrückstände.
Mittels Verschnitteinstellung, die speziell auf Kombidämpfer und Backöfen abgestimmt ist, wird
die Reduktion der Karbonathärte an die lokale Wasserhärte angepasst, um eine optimale Filtrat-
qualität zu erreichen. Der erhöhte Durchfluss und der verminderte Druckverlust ermöglichen den
reibungslosen Betrieb der Kombidämpfer.
Die Filtersyteme sind in 3 verschiedenen Filtersystemgrößen (PURITY 450 Steam, PURITY 600
Steam und PURITY 1200 Steam) und jeweils in der Variante ohne integrierte Mess- und Anzeige-
elektronik bzw. mit Mess- und Anzeigeelektronik (Advanced Control System, ACS-Technologie)
verfügbar.
Filtersysteme mit ACS-Technologie zeigen Ihnen die aktuelle Restkapazitäts- und Verschnittein-
stellung Ihrer Filterkartusche, die eingestellte Filtersystemart und -größe und das letzte Tausch-
datum der Filterkartusche an. Dadurch werden eine optimale Filterkontrolle und Wasserfiltrats-
qualität gewährleistet. Weitere Informationen zum Filtersystem mit ACS-Technologie finden Sie
in Kapitel 5.2.
2.2 Gewährleistungsbestimmungen
Die Filtersysteme PURITY Steam unterliegen der gesetzlichen Gewährleistung von zwei Jahren.
Ein Gewährleistungsanspruch kann nur geltend gemacht werden, wenn alle Hinweise dieser
Anleitung befolgt und beachtet werden.
2

3
2.3 Lagerung/Transport
Umgebungsbedingungen bei Lagerung und Transport in den technischen Daten (Kapitel 12) beach-
ten.
Das Handbuch ist als Teil des Produkts zu verstehen und während der gesamten Lebensdauer des
Filtersystems aufzubewahren und an nachfolgende Besitzer weiterzugeben.
2.4 Recycling/Entsorgung
Durch die ordnungsgemäße Entsorgung dieses Produkts und dessen Verpackungsbestandteile
tragen Sie dazu bei, potenzielle negative Auswirkungen auf Mensch und Umwelt zu vermeiden,
die durch die unsachgemäße Entsorgung auftreten könnten. Bitte führen Sie die zu entsorgenden
Einheiten gemäß den örtlichen Bestimmungen an den dafür vorgesehenen Sammelstellen einem
geordneten Recycling zu.
Die Batterie und die Anzeigeeinheit dürfen nicht verbrannt und nicht in den Hausmüll geworfen wer-
den; bitte geben Sie die Batterie sowie die Anzeigeeinheit gemäß den örtlichen Bestimmungen an
den dafür vorgesehenen Sammelstellen ab. Siehe hierzu auch Kapitel 11.
Erschöpfte Filterkartuschen werden bei Anlieferung an die angegebenen BRITA-Adressen (siehe
Umschlagrückseite) zurückgenommen.
3 Betriebs- und Sicherheitshinweise
3.1 Qualifiziertes Personal
Installation und Instandhaltung des Filtersystems darf nur von geschultem oder autorisiertem
Personal vorgenommen werden.
3.2 Bestimmungsgemäßer Gebrauch
Der einwandfreie und sichere Betrieb des Produkts setzt die in diesem Handbuch beschriebene
Vorgehensweise für Installation, Gebrauch und Instandhaltung voraus.
Hinweis: Das Filtersystem sowie die systemspezifischen Filterkartuschen PURITY Steam dürfen
nur vor nachgeschalteten Endgeräten wie Heißluftdämpfern, Kombidämpfern oder Backöfen zum
Einsatz kommen.
3.3 Haftungsausschluss
Die Installation muss genau nach den Angaben in diesem Handbuch ausgeführt werden. BRITA
haftet nicht für etwaige Schäden einschließlich Folgeschäden, die durch falsche Installation oder fal-
schen Gebrauch des Produkts entstehen können.
3.4 Spezifische Sicherheitshinweise
Als Speisewasser für das BRITA Wasserfilter-System darf ausschließlich Wasser in Trinkwas-• serqualität verwendet werden. Das BRITA Wasserfiltersystem ist nur für die Kaltwasseranwen-
dung innerhalb des in Kapitel 12 angegebenen Wassereingangstemperaturbereichs geeignet.
Keinesfalls darf mikrobiologisch belastetes Wasser oder Wasser unbekannter Qualität ohne
eine vorangegangene angemessene Desinfektion eingesetzt werden.
Im Fall einer Abkochaufforderung für das Leitungswasser von offizieller Stelle ist das Filter-• system außer Betrieb zu nehmen. Nach Ende der Abkochaufforderung müssen die Filterkartu-
sche getauscht sowie die Anschlüsse gereinigt werden.
Aus hygienischen Gründen wird das Filtermaterial der Kartusche einer speziellen Behandlung• mit Silber unterzogen. Eine geringe Menge Silber, die gesundheitlich unbedenklich ist, kann an
das Wasser abgegeben werden. Diese steht in Einklang mit den Empfehlungen der Weltge-
sundheitsorganisation (WHO) für Trinkwasser. Es kann jedoch allenfalls zu einer Überschreitung
der im Codex Alimentarius Austriacus genannten Werte kommen.
Hinweis für Nierenkranke oder Dialysepatienten: Während des Filtervorgangs kann es zu einer• leichten Erhöhung des Kaliumgehalts kommen. Sollten Sie nierenkrank sein und/oder eine spe-
zielle Kaliumdiät einhalten müssen, empfehlen wir eine vorherige Abstimmung mit Ihrem Arzt.
Das Wasserfiltrat ist gemäß EN 1717 in die Kategorie 2 eingestuft.•

4
BRITA empfiehlt, das Filtersystem nicht über einen längeren Zeitraum außer Betrieb zu neh-• men. Sollte das BRITA Filtersystem PURITY Steam einige Tage nicht in Gebrauch sein (zwei bis
drei Tage), empfehlen wir, das Filtersystem mit dem in untenstehender Tabelle angegebenen
Spülvolumen X zu spülen. Nach Stagnationszeiten von über vier Wochen sollte der Filter gemäß
untenstehender Tabelle mindestens mit dem Spülvolumen Y gespült oder alternativ ausge-
tauscht werden. Bitte beachten Sie hierzu auch die maximale Einsatzdauer der Filterkartusche
von zwölf Monaten (Kapitel 6).
Filtersystem Spülvolumen X
nach 2–3 Tage Stagnation
Spülvolumen Y
nach 4 Wochen Stagnation
PURITY 450 Steam 6 Liter 30 Liter
PURITY 600 Steam 12 Liter 60 Liter
PURITY 1200 Steam 24 Liter 120 Liter
Das Filtersystem ist nicht beständig gegen stark konzentrierte Reinigungsmittel (z.B. Bleich-• mittel, chlorierte Lösungsmittel, starke Oxidationsmittel) und darf nicht mit diesen in Kontakt
kommen.
Während des Betriebs darf das Filtersystem nicht geöffnet oder demontiert werden. Die Filter-• kartusche darf nicht geöffnet werden.
Druckbehälter und Druckbehälterdeckel des Filtersystems sind auf eine Lebensdauer von zehn• Jahren ausgelegt (ab Installationsdatum). Nach Ablauf von zehn Jahren muss ein Austausch
erfolgen. Die Schläuche müssen turnusgemäß nach fünf Jahren ausgewechselt werden.
Produktionsdatum:•
Produktionscodeaufkleber Filterkartusche und Umkarton, Beispiel: B812002010
8 Produktionsjahr, hier: 2008
12 Produktionswoche, hier: Kalenderwoche 12
002 Chargennummer Filtermedium, hier die mengenmäßig abgefüllte zweite Charge
010 laufende Nummer der Filterkartusche, hier die zehnte Kartusche aus der zweiten Charge
Produktionsdatum Druckbehälter und Druckbehälterdeckel, Beispiel: 0308
03 Produktionsmonat, hier: März
08 Produktionsjahr, hier: 2008
3.5 Sicherheitstechnische Montagehinweise
Das mit dem Filter betriebene Endgerät muss vor Installation kalkfrei sein.• Filtersystem vor Sonneneinstrahlung und mechanischen Beschädigungen schützen. Nicht in der• Nähe von Hitzequellen und offenem Feuer montieren.
Vor dem Eingangsschlauch des Filtersystems muss ein Absperrventil installiert sein.• Ist der Wasserdruck größer als 6,9 bar oder bestehen gesetzliche Anforderungen, muss ein• Druckminderer vor das Filtersystem eingebaut werden.
Am Wassereingang des Filterkopfs ist ein vom DVGW baumustergeprüfter Rückflussverhinde-• rer werkseitig eingebaut.
Zwischen Wasserfilter und Verbraucher dürfen keine Kupferrohre und keine verzinkten oder ver-• nickelten Rohre/Verbindungsstücke eingebaut sein. Hier wird der Einsatz von BRITA Schlauch-
sets empfohlen. Bei der Werkstoffauswahl von wasserberührenden Teilen nach dem BRITA
Filtersystem muss beachtet werden, dass das entkarbonisierte Wasser verfahrensbedingt freie
Kohlensäure enthält.
Die Installation aller Teile ist entsprechend der länderspezifischen Richtlinien zur Installation von• Trinkwassereinrichtungen durchzuführen.
Für die Aufstellung und den Betrieb des Filtersystems sind unter anderem die BG-Regeln• „Arbeiten in Küchenbetrieben“ des Fachausschusses „Nahrung- und Genussmittel“ der BGZ
(BGR111) zu beachten.

5
4 Installation
!Achtung: Vor Installation die technischen Daten (Kapitel 12) und die Betriebs- und Sicherheits-
hinweise (Kapitel 3) beachten. Nach Lagerung und Transport unter 0°C ist das Produkt bei geöffne-
ter Originalverpackung mindestens 24 Stunden vor Inbetriebnahme unter den angegebenen Umge-
bungstemperaturen (Kapitel 12) bei Betrieb zu lagern.
4.1 Lieferumfang
Nehmen Sie vor der Installation den gesamten Lieferumfang aus der Verpackung und prüfen Sie die-
sen auf Vollständigkeit:
1 x Druckbehälter 1
1 x Druckbehälterdeckel 3
1 x Filterkartusche 2
1 x Handbuch
1 x Karbonathärtetest
1 x Aufkleber für Service-Pass (orange)
1 x Reduzierstück 1"–3/4"
Sollten Teile des Lieferumfangs fehlen, wenden Sie sich bitte an die für Sie zuständige
BRITA Geschäftsstelle (siehe Umschlagrückseite).

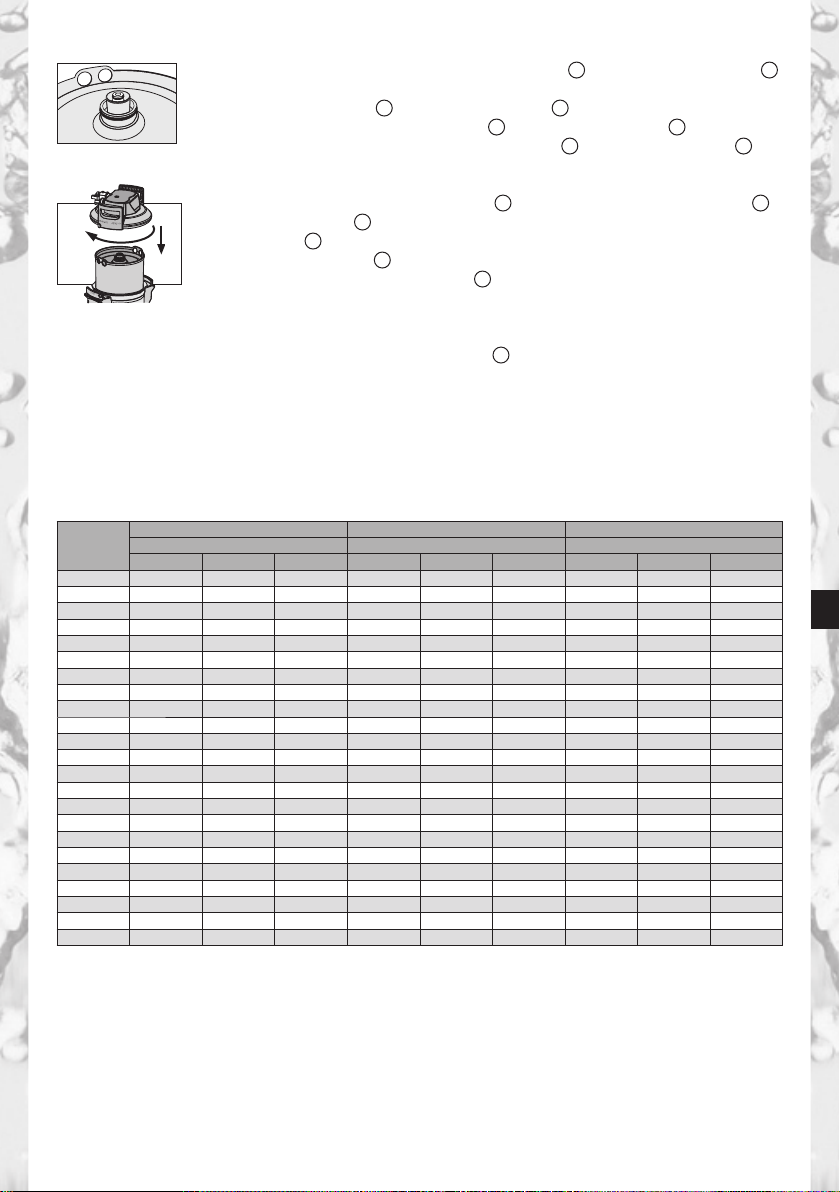

4.2 Montage des Druckbehälters und Druckbehälterdeckels
Mit beiden Füßen auf die Trittlaschen• 12 stellen.
Druckbehälter• 1anheben und im Uhrzeigersinn drehen, bis Mantelgriffe 16
über den Trittlaschen 12 stehen.
Transportschutzkappe• 18 von Filterkartusche entfernen.
O-Ring-Dichtung der Filterkartusche• 2auf korrekten Sitz in Nut, Verschmut-
zung und Beschädigung überprüfen.
Hinweis: Der Kartuschensitz ist werkseitig mit lebensmittelechtem Schmier-
mittel gefettet.
Mit beiden Füßen auf die Trittlaschen• 12 stellen und Druckbehälterdeckel 3
auf Druckbehälter 1aufsetzen. Die Positionierung der Pfeilmarkierung am
Deckelgriff 20 muss dabei mit der Nut „INSERT“ übereinstimmen.
Druckbehälterdeckel• 3nach unten drücken und im Uhrzeigersinn bis zum
Einrasten der Verschlusssicherung 15 drehen.
4.3 Montage Eingangs- und Ausgangsschläuche
Hinweis: Die Eingangs- und Ausgangsschläuche sind nicht im Standard-Lieferumfang enthalten.
Die Verwendung von BRITA-Schlauchsets wird empfohlen (Kapitel 13).
Eingangsschlauch• 6am Eingang des Anschlusskopfs 4und Ausgangsschlauch 10 am Aus-
gang des Anschlusskopfs 4montieren.
Hinweis: Eingang „IN“ und Ausgang „OUT“ des Anschlusskopfs 4sind mit O-Ringen als
Dichtungen ausgestattet, deshalb dürfen hier keine zusätzlichen Flachdichtungen verwendet
werden. Auf korrekten Sitz der O-Ringe achten.
!Achtung: Das max. Anzugsdrehmoment an den 1"- und 3/4"-Anschlüssen darf 15 nm nicht über-
schreiten! Es dürfen nur Schlauchanschlüsse mit Flachdichtungen eingesetzt werden. Schläuche mit
konischen Verschraubungen beschädigen die Anschlüsse des Filterkopfs und führen zum Erlöschen
des Gewährleistungsanspruchs! Für den Geräteanschluss dürfen nur Schläuche verwendet werden,
die DVGW-W 543 entsprechen.
Vor Montage Fließrichtung an der Oberseite des Filterkopfs beachten, „IN“ = Wassereingang,
„OUT“ = Wasserausgang. Vor Installation Einbauabmessungen und Betriebslage (Kapitel 12) beach-
ten. Werden keine original Schläuche verwendet, muss das mitgelieferte Reduzierstück 1"–3/4" 17

6
verwendet werden, um eine korrekte Abdichtung des Rückflussverhinderers (im Wassereingang
vormontiert) zu gewährleisten.
5 Inbetriebnahme eines Neufilters
5.1 Verschnitteinstellung für Filtersysteme ohne und mit Mess- und Anzeigeeinheit
Bestimmung der lokalen Karbonathärte in Grad deutscher Härte °dH (BRITA Nomenklatur °KH)• durch beiliegenden Karbonathärtetest.
Verschnitteinstellung an der Verschnitteinstellschraube• 19 prüfen.
Hinweis: Die Verschnitteinstellung ist werkseitig auf Position 1 eingestellt und kann entspre-
chend der lokalen Karbonathärte und der Anwendung angepasst werden (Kapitel 7).
5.2 Inbetriebnahme der Filtersysteme mit Mess- und Anzeigeeinheit
Darstellung im Betriebsmodus
Eingestellte
lokale Karbonathärte
Typ/
Verschnittanteil
Datumsfeld: Installations- bzw.
letztes Filterwechseldatum
Vorhandene Restkapazität
in Litern
Balkendarstellung
Durchflusssymbol
Karbonathärte
Die Einheiten der Karbonathärte können je nach Bedarf auf deutsche °dH (= Anzeigeneinstel-
lung °KH), englische (°e = Clark) (= Anzeigeneinstellung °EH), französische (°f) (= Anzeigeneinstel-
lung °FH), US-amerikanische (grains per gallon) (= Anzeigeneinstellung gpg) oder internationale
Härtewerte (mg/l CaCO3) (= Anzeigeneinstellung mg/L) eingestellt werden.
Wird im Verlauf der Filterbetriebsdauer die Einstellung der Härteart (= Einheit) geändert, so erfolgt
eine automatische Umrechnung der ursprünglich eingestellten Werte.
Balkengrafik
Darstellung der verbleibenden Restkapazität anhand von Balkengrafik. Nach der Installation eines
neuen Filtersystems bzw. nach einem Filterwechsel ist die symbolisierte Filterkartusche mit
10 Balken komplett gefüllt.
Verschnittanteil in Prozent
Der Verschnittanteil wird definiert als der Anteil des nicht entkarbonisierten Wassers an der Gesamt-
filtratmenge und wird in Prozent angegeben.
Durchflusssymbol
Bei Wasserentnahme über das Filtersystem wird eine grafische Welle im Display angezeigt.
Vorhandene Restkapazität der Filterkartusche
Die Restkapazität der Filterkartusche wird je nach Auswahl in Litern oder in US-Gallonen angezeigt.
Bei Wasserentnahme wird in 1-Liter- bzw. 1-US-Gallonen-Schritten rückwärts gezählt. Ist die Kartu-
sche erschöpft, so wird die Kapazität negativ angezeigt und blinkt.
Bei 20% Restkapazität beginnen die beiden letzten Balken in der Balkengrafik zu blinken.
Bei 10% Restkapazität blinkt der letzte Balken in der Balkengrafik mit den beiden Wechselpfeilen.
Ab 0% Restkapazität blinken der negative Balken und die Wechselpfeile abwechselnd mit der
negativ dargestellten Restkapazität.

7
Datumsfeld: Installations- bzw.
letztes Filterwechseldatum
Eingestellte
lokale Karbonathärte
Typ/
Verschnittanteil
Balkendarstellung
Vorhandene Restkapazität
in Litern
Wechselpfeil
Ist das Monatslimit bis auf einen Monat vor Ablauf des eingestellten Zeitlimits erreicht, so wird dies
durch Blinken des Datumsfelds signalisiert.
Sind das Monatslimit zu 100% erreicht, wird dies durch ein abwechselndes Blinken des Datums-
felds und der Wechselpfeile signalisiert.
Ist die Restkapazität und das Monatslimit überschritten, wird dies durch Blinken der negativen Rest-
kapazität und des Datumsfelds abwechselnd mit den Wechselpfeilen signalisiert.
Datum der Filterkartuscheninbetriebnahme bzw. letzter Filterkartuschenwechsel
Das Datum der Filterkartuscheninbetriebnahme bzw. der letzte Filterkartuschenwechsel wird folgen-
dermaßen angegeben:
Beispiel: 28.10.09
28 Tag, hier der 28. Tag
10 Monat, hier Oktober
09 Jahr, hier 2009
Auswahl der Maßeinheiten
In der Anzeige des Displays kann zwischen europäischen, US-amerikanischen und internationalen
Maßeinheiten gewählt werden.
Europäische Maßeinheiten: je nach Filtersystemtyp (STD, STM oder GYP) vorgegebene Härtegrad-
einheit °KH, °EH, °FH oder ° DH auswählen. Die Volumeneinheit sowie das Datumsformat werden
dann automatisch in Litern und TT.MM.JJ angezeigt.
US-amerikanische Maßeinheiten: Härtegradeinheit gpg auswählen, die Volumeneinheit sowie das
Datumsformat werden dann automatisch in US-Gallonen und MM.TT.JJ angezeigt.
Internationale Maßeinheiten: Härtegradeinheit mg/L auswählen, die Volumeneinheit sowie das
Datumsformat werden dann automatisch in Litern und TT.MM.JJ angezeigt.
Parametrieren
Folgende Parameter müssen eingegeben werden:
Filtersystemtyp und -größe• STD 4 = PURITY 450 Quell ST
STD 6 = PURITY 600 Quell ST
STD 12 = PURITY 1200 Quell ST
STM 4 = PURITY 450 Steam
STM 6 = PURITY 600 Steam
STM 12 = PURITY 1200 Steam
GYP 6 = PURITY 600 Quell GY
GYP 12 = PURITY 1200 Quell GY

8
Härteeinheit sowie Wert der Wasserhärte• Für die unterschiedlichen Filtersystemtypen können folgende Härteeinheiten ausgewählt wer-
den:
Einheit der Karbonathärte für die Filtersystemtypen STD und STM:
°KH (deutsche Härteeinheit)
°EH (englische Härteeinheit)
°FH (französische Härteeinheit)
gpg (US-amerikanische Härteeinheit)
mg/L (internationale Härteeinheit)
Einheit der Gesamthärte für den Filtersystemtyp GYP können
°DH (deutsche Härteeinheit)
°EH (englische Härteeinheit)
°FH (französische Härteeinheit)
gpg (US-amerikanische Härteeinheit)
mg/L (internationale Härteeinheit)
Monatslimit 2–12•
Karbonathärte Typ/Filtersystemgröße
DatumsfeldErschöpfung nach Monaten
Erinnerungsfunktion Filtereinsatzdauer in Monaten• Unabhängig von der Funktion Restkapazitätsanzeige können Sie ein Monatslimit von
2–12 Monaten einstellen, um eine Erinnerungsfunktion zum Filtertausch zu aktivieren. Ist das
Monatslimit bis auf einen Monat vor Ablauf des Zeitlimits erreicht, wird dies durch Blinken des
Datumsfelds signalisiert. Werkseitig sind 12 Monate eingestellt.
Beispiel: Einstellung 9 Monate, das Datumsfeld beginnt nach 8 Monaten im Display zu blinken.
Bedienung der Anzeigeeinheit
Zur Bedienung der Anzeigeeinheit muss diese von der Anschlussarmatur
abgenommen werden. Anzeigegehäuse um ca. 10 mm nach oben schieben
und Anzeigeeinheit nach vorn entnehmen.
Die Bedienung der Anzeigeeinheit findet über einen Taster auf der Rückseite
der Anzeigeeinheit statt.
Die Anzeigeeinheit wird im Standby-Modus ausgeliefert. Um die Anzeige zu aktivieren, den rück-
seitigen Taster 1 Mal kurz betätigen und anschließend nach der Parametereingabe einen Reset
durchführen.
Parametereingabe Wasserhärte und Filtersystemgröße
In dieser Ebene werden für den Betrieb notwendige Parameter manuell eingestellt.
Es erfolgt die Auswahl des Filtersystemtyps und der -größe, die Einstellung der Härteeinheit, die
Eingabe der lokalen Karbonat- bzw. Gesamthärte des Leitungswassers und die Aktivierung der
maximalen Kartuschen-Lebensdauer (Monatslimit). Danach muss eine Parameterübernahme durch-
geführt werden.

9
Zum Aktivieren der Anzeige den rückseitigen Taster• 1 x betätigen (< 1 Sekunde) bis Datenfeld erscheint.
< 1 sec
Taster so lange betätigen (> 4 Sekunden und• < 10 Sekunden), bis Parametereingabe des Filter-
systemtyps und -größe blinken. > 4 sec
Taster so lange betätigen (> 2 Sekunden), bis der Fil-• tersystemtyp (STD, STM, GYP) und der dazugehörige
Wert für die Filtersystemgröße (04, 06, 12) erreicht
sind. > 2 sec
Taster 1 x betätigen (< 1 Sekunde), um zur nächsten• Parametereingabe Härteeinheit zu gelangen. Härte-
einheit blinkt. < 1 sec
Taster so lange betätigen (> 2 Sekunden), bis die• gewünschte Härteeinheit gewählt ist.
> 2 sec
Taster 1 x betätigen (< 1 Sekunde), um zur nächsten• Parametereingabe Härtewert zu gelangen. Härtewert-
eingabe blinkt. < 1 sec
Taster so lange betätigen (> 2 Sekunden), bis der Wert• für die Wasserhärte ansteigt, und so lange betätigt
lassen, bis der gewünschte Wert erreicht ist. > 2 sec
Taster 1 x betätigen (< 1 Sekunde), um zur nächsten• Parametereingabe Monatslimit zu gelangen. Monats-
limiteingabe blinkt. < 1 sec
Taster so lange betätigen (> 2 Sekunden) und gedrückt• halten, bis der gewünschte Wert erreicht ist.
> 2 sec

10
Die eingestellten Parameter können nun übernommen werden.
Bei gewünschter Parameterübernahme gehen Sie wie folgt vor:
Taster 1 x betätigen (< 1 Sekunde), bis die Meldung• „Reset“ erscheint und blinkt.
< 1 sec
Taster 1 x betätigen (> 2 Sekunden), bis die Gesamt-• kapazität (bei 0% Verschnitt) und das aktuelle Datum
erscheinen. > 2 sec
Die eingestellten Parameter wurden übernommen.
Hinweis: Erfolgt länger als 30 Sekunden keine Eingabe, kehrt die Anzeige in den Standby- bzw.
Betriebsmodus zurück, ohne geänderte Parameter zu übernehmen.
Anzeigeeinheit von vorn in ca. 10 mm Höhe einsetzen und nach unten schieben. Die Nasen am• Anzeigeteil müssen in die Nuten am Messkopf eingeführt werden. Weiter mit Kapitel 5.4 Ein-
spülen/Entlüften für Filtersysteme mit und ohne Mess- und Anzeigeeinheit.
5.3 Verschnitteinstellung
Bestimmung der Verschnitteinstellung
Entsprechend der Anwendung und der ermittelten Karbonathärte wird anhand der Verschnitt- und
Kapazitätstabelle (Kapitel 7) die Verschnitteinstellung bestimmt. Anschließend wird der Verschnitt
wie folgt an der Verschnitteinstellschraube 19 eingestellt:
Verschnitteinstellschraube 19 drehen, bis der gewünschte Verschnitt (0–3) mit der Markierung
übereinstimmt.
!Achtung: Inbusschlüssel 6 mm oder 7/32" verwenden.
5.4 Einspülen/Entlüften von Filtersystemen mit und ohne Mess- und Anzeigeeinheit
Hinweis: Zum Einspülen/Entlüften wird ein 10-Liter-Eimer benötigt.
Filtersystem horizontal hinlegen.•
Spülventil• 9vollständig öffnen.
Eingangsventil• 7am Eingangsschlauch 6komplett öffnen, dabei Spül-
schlauch im Eimer festhalten. Spülmenge mindestens 10 Liter bei einem
Mindestvolumenstrom von 3 l/min (180 l/h).
Spülventil• 9schließen, Filter hinstellen und Eimer entleeren.
Spülventil• 9vorsichtig öffnen, dabei Spülschlauch im Eimer festhalten.
Spülmenge erneut mindestens 10 Liter.

11
Spülventil• 9schließen.
System auf eventuelle Leckagen prüfen.• Installationsdatum des Filtersystems und nächstes Austauschdatum auf dem beiliegenden Auf-• kleber vermerken und diesen auf dem Druckbehälter anbringen.
Hinweis: Auf dem Druckbehälter sind mehrere Positionen für Aufkleber vorgesehen. Den
neuen Aufkleber mit Installationsdatum an oberster Stelle anbringen.
Hinweis: Filtersysteme ohne Mess- und Anzeigeeinheit sind nun betriebsbereit.
5.5 Überprüfung der Initialisierung für Filtersysteme mit Mess- und Anzeigeeinheit
Verschnitteinstellung in Prozent, Restkapazität in Litern, Kapazitätsbalken und das aktuelle• Datum müssen im Display angezeigt werden.
Hinweis: Werden diese Werte nicht im Display angezeigt, muss das Filtersystem erneut einge-
spült werden (Kapitel 5.4), bis die Werte im Display erscheinen. Filtersysteme mit Mess- und
Anzeigeeinheit sind nun betriebsbereit. Sehen Sie auch hierzu Kapitel 10.6 bis 10.8.
6 Austausch der Filterkartusche
!Achtung: Beim Austausch alle demontierten Teile sorgfältig untersuchen! Defekte Teile müssen
ausgetauscht, verunreinigte Teile gereinigt werden! Vor Austausch die Betriebs- und Sicherheitshin-
weise (Kapitel 3) beachten. Nach Lagerung und Transport unter 0°C ist das Produkt bei geöffneter
Originalverpackung mindestens 24 Stunden vor Inbetriebnahme unter den in Kapitel 12 angegebe-
nen Umgebungstemperaturen bei Betrieb zu lagern.
Filtersysteme ohne Mess- und Anzeigeeinheit
Der Austausch der Filterkartusche muss nach 6–12 Monaten erfolgen, spätestens 12 Monate nach
Inbetriebnahme, unabhängig vom Erschöpfungsgrad des Filtersystems. Ist die Kapazität der Filter-
kartusche bereits vorher erschöpft (Kapitel 7), muss der Austausch früher erfolgen.
Filtersysteme mit Mess- und Anzeigeeinheit
Der Austausch der Filterkartusche muss spätestens 12 Monate nach Inbetriebnahme, unabhängig
vom Erschöpfungsgrad des Filtersystems erfolgen. Ist die Kapazität der Filterkartusche bereits vor-
her erschöpft (Kapitel 7), muss der Austausch früher erfolgen.
Ist die Kartusche erschöpft, so wird die Kapazität negativ angezeigt und blinkt. In der Balkendarstel-
lung werden keine Balken mehr angezeigt.
Ist das Monatslimit für die Kartusche überschritten, so wird dies durch ein Blinken des Datums sig-
nalisiert.

12
Reset der Anzeigeeinheit
Zur Bedienung der Anzeigeeinheit muss diese von der Anschlussarmatur abgenommen werden.
Anzeigegehäuse um ca. 10 mm nach oben schieben und Anzeigeeinheit nach vorn entnehmen. Die
Bedienung der Anzeigeeinheit findet über einen Taster auf der Rückseite der Anzeigeeinheit statt.
Durch Drücken des Tasters (> 10 Sekunden) werden die bei• Erstinstallation eingestellten Daten erneut übernommen, sowie
Kapazität, Verschnitteinstellung und Eingabedatum aktualisiert.
Hinweis: Das Monatslimit wird hierbei automatisch auf 12 Monate gesetzt.
Hinweis: Erfolgt länger als 30 Sekunden keine Eingabe, kehrt die Anzeige in den Standby- bzw.
Betriebsmodus zurück, ohne geänderte Parameter zu übernehmen.
Anzeigeeinheit von vorn in ca. 10 mm Höhe einsetzen und nach unten schieben. Die Nasen am
Anzeigeteil müssen in die Nuten am Messkopf eingeführt werden.
6.1 Entnehmen der Filterkartusche
Spannungsversorgung des Endgeräts abschalten (Netzstecker ziehen).• Eingangsventil• 7am Eingangsschlauch 6schließen.
Spülschlauch in einen Eimer stecken und Filtersystem durch Öffnen des Spülventils drucklos• machen. Die austretende Wassermenge in einem Eimer auffangen.
Hinweis: Wenn die austretende Wassermenge einen Liter überschreitet, ist das Eingangs-
ventil 7nicht komplett geschlossen oder verkalkt.
Mit beiden Füßen auf die Trittlaschen• 12 stellen und dabei den Druckbehälter-
deckel 3durch Drücken der Verschlusssicherung 15 und durch gleichzeitiges
Drehen gegen den Uhrzeigersinn bis zum Anschlag öffnen. Durch Drücken
auf die Mantelgriffe 16 löst sich die Filterkartusche 2.
Druckbehälterdeckel• 3vertikal auf beide Deckelgriffe 20 abstellen.
Hinweis: Deckel nicht horizontal über Kopf ablegen.
Mit beiden Füßen auf die Trittlaschen• 12 stellen und dabei Druckbehälter 1an den Mantel-
griffen 16 gegen den Uhrzeigersinn bis zum Anschlag drehen.
Füße von den Trittlaschen• 12 nehmen und Druckbehälter 1mit beiden Händen an den Mantel-
griffen 16 nach unten drücken.
Erschöpfte Filterkartusche• 2aus dem Druckbehälter 1nehmen.
Erschöpfte Filterkartusche• 2zum Entleeren mit Anschluss nach unten in Spüle stellen
(> 5 Minuten).
Erschöpfte Filterkartusche• 2mit der Transportschutzkappe 18 der neuen Filterkartusche ver-
schließen und im Originalkarton an die entsprechende auf der Umschlagrückseite aufgeführte
BRITA-Adresse zurücksenden.
6.2 Einsetzen der Filterkartusche
O-Ring-Dichtung der neuen Filterkartusche• 2auf korrekten Sitz in Nut,
Verschmutzung und Beschädigungen überprüfen.
Hinweis: Der Kartuschensitz ist werkseitig mit lebensmittelechtem
Schmiermittel gefettet.

13
Anschlusssitz für den O-Ring der Filterkartusche• 2im Druckbehälterdeckel 3
auf Schmutz und Beschädigungen überprüfen.
Neue Filterkartusche• 2in den Druckbehälter 1einsetzen.
Mit beiden Füßen auf die Trittlaschen• 12 stellen, Druckbehälter 1anheben und
dabei im Uhrzeigersinn drehen, bis Mantelgriffe 16 über den Trittlaschen 12
stehen.
Mit beiden Füßen auf die Trittlaschen• 9stellen und Druckbehälterdeckel 3
auf Druckbehälter 1aufsetzen. Die Positionierung der Pfeilmarkierung am
Deckelgriff 20 muss dabei mit Nut „INSERT“ übereinstimmen.
Druckbehälterdeckel• 3nach unten drücken und im Uhrzeigersinn bis zum
Einrasten der Verschlusssicherung 15 drehen.
Spannungsversorgung des Endgeräts einschalten (Netzstecker).• Zum Einspülen und Entlüften der neuen Filterkartusche• 2Schritte unter 5.3 durchführen.
7 Filterkapazität
Zur präzisen, kontinuierlichen Kontrolle des Erschöpfungsgrads der Filterkartusche wird der Einsatz
des PURITY Steam Wasserfiltersystems mit integrierter Mess- und Anzeigeeinheit oder die Installa-
tion des BRITA Flowmeter 100–700A empfohlen (Artikelnummern siehe Kapitel 13).
Kapazitätstabelle (Angaben in Liter)
Karbonat-
härte in
°KH
PURITY 450 Steam PURITY 600 Steam PURITY 1200 Steam
Verschnittposition Verschnittposition Verschnittposition
01/23 01/23 01/23
4 5.633 6.134 6.760 8.833 9.619 10.600 16.530 17.999 19.836
5 5.633 6.134 6.760 8.833 9.619 10.600 16.530 17.999 19.836
6 5.633 6.134 6.760 8.833 9.619 10.600 16.530 17.999 19.836
7 4.829 5.258 5.794 7.571 8.244 9.086 14.169 15.428 17.002
8 4.225 4.601 5.070 6.625 7.214 7.950 12.398 13.500 14.877
9 3.756 4.089 4.507 5.889 6.412 7.067 11.020 12.000 13.224
10 3.380 3.680 4.056 5.300 5.771 6.360 9.918 10.800 11.902
11 3.073 3.346 3.687 4.818 5.246 5.782 9.016 9.818 10.820
12 2.817 3.067 3.380 4.417 4.809 5.300 8.265 9.000 9.918
13 2.600 2.831 3.120 4.077 4.439 4.892 7.629 8.307 9.155
14 2.414 2.629 2.897 3.786 4.122 4.543 7.084 7.714 8.501
15 2.253 2.454 2.704 3.533 3.847 4.240 6.612 7.200 7.934
16 2.113 2.300 2.535 3.313 3.607 3.975 6.199 6.750 7.439
17 1.988 2.165 2.386 3.118 3.395 3.741 5.834 6.353 7.001
18 1.878 2.045 2.253 2.944 3.206 3.533 5.510 6.000 6.612
19 1.779 1.937 2.135 2.789 3.037 3.347 5.220 5.684 6.264
20 1.690 1.840 2.028 2.650 2.886 3.180 4.959 5.400 5.951
21 1.610 1.753 1.931 2.524 2.748 3.029 4.723 5.143 5.667
23 1.470 1.600 1.763 2.304 2.509 2.765 4.312 4.695 5.175
25 1.352 1.472 1.622 2.120 2.308 2.544 3.967 4.320 4.761
28 1.207 1.314 1.449 1.893 2.061 2.271 3.542 3.857 4.251
31 1.090 1.187 1.308 1.710 1.862 2.052 3.199 3.484 3.839
35 966 1.052 1.159 1.514 1.649 1.817 2.834 3.086 3.400
Entsprechend der lokalen Wasserqualität bzw. des Maschinentyps kann die Verschnittposition ange-
passt werden.
Folgende Empfehlungen zur Verschnitteinstellung gelten standardmäßig:
Position 0: Alle Geräte in Gebieten mit sehr hoher Wasserhärte (> KH = 22 °KH).
Position 1: Kombidämpfer und Backöfen mit Direkteinspritzsystem.
Position 2: Kombidämpfer und Backöfen mit Boilersystem.
Position 3: Alle Geräte in Weichwassergebieten (< KH = 7 °KH).
Individuelle Empfehlungen erhalten Sie von Ihrem Ansprechpartner bei BRITA.

14
Hinweis: Die angegebenen Kapazitäten wurden auf Basis der gebräuchlichen Anwendungs- und
Maschinenverhältnisse getestet und berechnet. Aufgrund externer Einflussfaktoren (beispielsweise
schwankende Rohwasserqualität und/oder Maschinentyp) kann es zu Abweichungen dieser Anga-
ben kommen.
8 Instandhaltung
Prüfen Sie das Filtersystem regelmäßig auf Leckagen. Prüfen Sie die Schläuche regelmäßig auf
Knickstellen. Geknickte Schläuche müssen ersetzt werden.
Das komplette Filtersystem muss turnusgemäß nach zehn Jahren ausgewechselt werden.
Die Schläuche müssen turnusgemäß nach fünf Jahren ausgewechselt werden.
!Achtung: Vor Auswechslung die technischen Daten (Kapitel 12) und die Betriebs-und Sicher-
heitshinweise (Kapitel 3) beachten.
Reinigen Sie das Filtersystem außen regelmäßig mit einem weichen, feuchten Tuch.
!Achtung: Verwenden Sie dabei keine materialunverträglichen Stoffe (Kapitel 3.4) oder scharfe,
scheuernde Reinigungsmittel.
9 Abfragemodus
Im Abfragemodus können folgende Daten abgefragt werden:
Produktionsdaten
Taster 1 x kurz betätigen (< 1 Sekunde), folgende Meldung erscheint.•
Laufende Gerätenummer Batterielebenszeit
ID Ebene Produktionsjahr
Produktionsjahr: Beispiel 08 = 2008
Gerätenummer: fortlaufend
Batterielebenszeit: Beispiel 31.12.19 = Die Batterie der Anzeigeeinheit ist am 31.12.2019 verbraucht
und das komplette Filtersystem hat seine max. Einsatzdauer erreicht.
Gesamtvolumenzähler
Taster 2 x kurz betätigen (< 1 Sekunde), folgende Meldung erscheint.•
00 Ebene aktuelle Daten (heute)
00 Indikator für aktuelle Ebene Filtersystemgröße
Aktuelles Datum
Gesamtvolumenzähler

15
In dieser Ebene wird der Gesamtvolumenzähler geführt, der unabhängig von den jeweiligen
Kartuschen wechseln von 0 beginnend hochzählt.
Speicherabruf
In dem Modus Speicherabruf können die Daten der letzten 4 eingesetzten Filterkartuschen
abgerufen werden.
Taster 1 x kurz betätigen (< 1 Sekunde), bis folgende Meldung erscheint:
-1, -2, -3, -4 Ebene – Daten der Kartuschen, die vor der aktuellen eingesetzt waren.
Karbonathärte Verschnitt
Gesamtzählerstand
beim Austausch der Filterkartusche
Datum des Kartuscheneinbaus
im Wechsel
Kartuschenindikator Typ
Links oben wird der Indikator für die Filterkartusche (-1 für vorletzte Filterkartusche) im Wechsel
mit der dabei eingestellten Wasserhärte zusammen mit der Härteeinheit angezeigt. Rechts oben
wird die Filtersystemgröße im Wechsel mit der Verschnitteinstellung (Darstellung 1 s Indikator, 1 s
Wasserhärte), links unten der Zählerstand beim Austausch der Kartusche (-1) und rechts unten das
Einbaudatum der Kartusche dargestellt.
Bedeutung: Die vorletzte eingesetzte Filterkartusche war eine Filterkartusche der Größe
PURITY 1200, die Filterkartusche wurde am 25.6.05 eingesetzt und bis zu einem Zählerstand von
23166 Liter betrieben.
Die eingestellte Wasserhärte betrug 14°KH und der gemessene Verschnitt betrug 30%.
Entsprechendes gilt für die Kartusche (-2) vorvorletzte Filterkartusche und die weiteren Vorgänger-
filterkartuschen -3, -4.
Fehlermeldungen
Die Fehlerebene E1 gibt an, ob und von wann bis wann ein Fehler am Eingangswasserzähler aufge-
treten ist.
E1 wird aktiviert, sobald der aktuelle Verschnitt nicht korrekt erkannt wurde.
Es wird dann das Wort Start zusammen mit dem Datum des Auftretens dargestellt.
im Wechsel
Sobald das aktuelle Verschnittverhältnis wieder korrekt erkannt wird, ist der Fehler beendet und das
Stopp-Datum wird hinzugefügt. In der Fehlerebene 01 wechselt die Stopp-, bzw. Start-Darstellung
im Sekundentakt.
In der Fehlerebene E2 wird angegeben, ob und von wann bis wann ein Fehler am Ausgangswasser-
zähler aufgetreten ist. Die Darstellung erfolgt analog zur Ebene E1.

16
Programmübersicht
ID-Information
ÀÀÀ
00 Aktuelle Ebene
ÀÀÀ
-1 Historie Ebene 1
ÀÀÀ
-2 Historie Ebene 2
ÀÀÀ
-3 Historie Ebene 3
ÀÀÀ
-4 Historie Ebene 4
ÀÀÀ
E1 Fehler Eingangszähler
ÀÀÀ
E2 Fehler Ausgangszähler
Filtersystemtyp und -größe 2 sec.
ÀÀÀ
Härteart (Einheit) und -wert 2 sec.
ÀÀÀ
Monatslimit 2 sec.
ÀÀÀ
Rückstellung (RESET) 2 sec.
ÀÀÀ
Parameterübernahme
Betriebsmodus
ParametrierenAbfragemodus
1 x tasten 4 Sek. Knopf drücken
30 Sek. keine Aktivität =
keine Parameterübernahme
20 Sek. keine Aktivität
Karbonathärte • Kapazität
Verschnitt • Wechseldatum
10 Fehlerbehebung
10.1 Kein Wasserfluss
Ursache: Wasserzufuhr geschlossen.
Fehlerbehebung: Wasserzufuhr am vorgeschalteten Absperrventil oder Eingangsventil 7am
Eingangsschlauch 6öffnen.
!Achtung: Die nachfolgenden Fehler dürfen nur von geschultem und autorisiertem Personal
behoben werden.
10.2 Kein oder geringer Wasserfluss trotz geöffneter Wasserzufuhr
Ursache: Leitungsdruck zu gering.
Fehlerbehebung: Leitungsdruck überprüfen. Falls der Fehler trotz ausreichendem Leitungsdruck
weiterhin auftritt, Filtersystem und Filterkartusche überprüfen und ggf. aus-
wechseln.
!Achtung: Vor Auswechslung die technischen Daten (Kapitel 12) und die
Betriebs- und Sicherheitshinweise (Kapitel 3) beachten.
10.3 Leckage an Verschraubungen
Ursache: Verschraubungen nicht ordnungsgemäß montiert.
Fehlerbehebung: Leitungsdruck überprüfen. Sämtliche Verschraubungen überprüfen und gemäß
Kapitel 4 montieren. Falls der Fehler weiterhin auftritt, Filtersystem auswechseln.
!Achtung: Vor Auswechslung die technischen Daten (Kapitel 12) und die
Betriebs- und Sicherheitshinweise (Kapitel 3) beachten.

17
10.4 Leckage nach Filtertausch
Ursache: O-Ring an Filterkartusche sitzt nicht korrekt.
Fehlerbehebung: Korrekten Sitz des O-Rings überprüfen (Kapitel 6.2).
!Achtung: Vor Demontage die Daten (Kapitel 12) und die Betriebs- und
Sicherheitshinweise (Kapitel 3) beachten.
10.5 Keine Display-Funktion
Ursache: Batterie leer.
Fehlerbehebung: Anzeigeeinheit ersetzen (Bestellnummer s. Kapitel 13).
Hinweis: Beim Ersetzen der Anzeigeeinheit beiliegendes Handbuch beachten
10.6 Daten im Display blinken
Ursache: Monatslimit abgelaufen, bzw. die Restkapazität der Filterkartusche ist erschöpft
(Kapitel 5.2).
Fehlerbehebung: Filterkartusche austauschen (Kapitel 6).
10.7 Verschnitteinstellung im Display stimmt mit der Einstellung der
Verschnitteinstellschraube nicht überein (vgl. 10.8/10.9)
Ursache: Filter wurde nicht richtig in Betrieb genommen.
Fehlerbehebung: Filter erneut einspülen (Kapitel 5.4). Daten im Display nach dem Einspülen über-
prüfen (Kapitel 5.5).
10.8 Verschnitteinstellung im Display stimmt mit der Einstellung der
Verschnitteinstellschraube nicht überein (vgl. 10.7/10.8)
Ursache: Ventilblende der Verschnittseinstellung nicht korrekt eingestellt.
Fehlerbehebung: Filtersystem erneut einspülen und Verschnitteinstellschraube nachjustieren
(Kapitel 5.3).
11 Batterie
Die eingebaute Batterie ist für eine Betriebsdauer von ca. 10 Jahren ausgelegt. Die Batterie und die
Anzeigeeinheit dürfen nicht verbrannt und nicht in den Hausmüll geworfen werden; bitte geben Sie
die Batterie sowie das Gerät gemäß den örtlichen Bestimmungen an den dafür vorgesehenen Sam-
melstellen ab.
Zur Entnahme der Batterie gehen Sie bitte wie folgt vor:
Schraube auf der Rückseite der Anzeigeeinheit herausdrehen und Gehäuserückseite öffnen und• abnehmen.
Kontaktlötstellen an der Batterie mit einem Seitenschneider durchtrennen und Batterie aus der• Halterung nehmen.
Gehäuserückseite auf die Anzeigeeinheit zurücksetzen und Schraube eindrehen.•
Die Batterie und die Anzeigeeinheit sind umweltgerecht zu entsorgen .

18
12 Technische Daten
Wasserfiltersysteme
PURITY 450 Steam
mit Filterkartusche
PURITY 600 Steam
mit Filterkartusche
PURITY 1200 Steam
mit Filterkartusche
Betriebsdruck 2 bar bis max. 6,9 bar
Wassereingangstemperatur +4°C bis +30°C
Umgebungs-
temperatur bei
Betrieb +10°C bis +40°C
Lagerung/Transport –20°C bis +50°C
Nenndurchfluss 100 L/h
Druckverlust bei Nenndurchfluss 0,1 bar
Bettvolumen 3,9 Liter 5,8 Liter 9,9 Liter
Gewicht (trocken/nass) 10 kg/12 kg 12 kg/15 kg 18 kg/24 kg
Abmessungen Komplettsystem
(Breite/Tiefe/Höhe)
249 mm/212 mm/408 mm 249 mm/212 mm/520 mm 288 mm/255 mm/550 mm
Einbauabmessungen Die Biegeradien des Eingangs- und Ausgangsschlauchs 2 m, DN13, 3/4"–3/4"
betragen ca. 130 mm und sind je nach räumlicher Einbauorientierung und
Betriebslage zusätzlich zu den Abmessungen des Komplettsystems zu
berücksichtigen.
Betriebslage horizontal oder vertikal
Eingangsanschluss 1 x G1"
Ausgangsanschluss 1 x G3/4"
Vergleichskapazität nach DIN 18879-1:2007
Die Vergleichskapazität ist eine standardisierte Kenngröße, um verschiedene Filter untereinander
vergleichbar zu machen. Die Vergleichskapazität wird unter extremen Bedingungen ermittelt. Die
nutzbare Kapazität im praktischen Betrieb ist höher als die Vergleichskapazität und kann je nach Ein-
satzbedingungen erheblich abweichen.
Vergleichskapazität nach DIN 18879-1:2007
PURITY 450 Steam 2754 Liter
PURITY 600 Steam 4734 Liter
PURITY 1200 Steam 9521 Liter
13 Bestellnummern
Filtersystem PURITY 450 Steam/PURITY 600 Steam/PURITY 1200 Steam
Artikel Artikel-Nummer
PURITY 450 Steam (Komplettsystem mit Filterkartusche) 1000654
PURITY 600 Steam (Komplettsystem mit Filterkartusche) 1000245
PURITY 1200 Steam (Komplettsystem mit Filterkartusche) 1000226
PURITY 450 Steam (Komplettsystem mit Filterkartusche) mit Mess- und Anzeigeeinheit 1002912
PURITY 600 Steam (Komplettsystem mit Filterkartusche) mit Mess- und Anzeigeeinheit 1002918
PURITY 1200 Steam (Komplettsystem mit Filterkartusche) mit Mess- und Anzeigeeinheit 1002923
PURITY 450 Steam Filterkartusche 1000653
PURITY 600 Steam Filterkartusche 1000252
PURITY 1200 Steam Filterkartusche 1000231
