Burkert 2651 User manual

Operating Instructions
Bedienungsanleitung
Manuel d‘utilisation
Type 2651, 2654, 2660, TKU 001
Stainless-steel and brass ball valves in 2-way and 3-way design
Kugelhähne aus Edelstahl und Messing in 2-Wege und 3-Wege Ausführung
Robinets à boisseau sphérique en acier inoxydable et en laiton, modèles à 2 ou 3 voies

We reserve the right to make technical changes without notice.
Technische Änderungen vorbehalten.
Sous resérve de modification techniques.
© 2008 - 2010 Bürkert Werke GmbH
Operating Instructions 1011/03_EU-ML_00805911 / Original DE

3
1. OPERATING INSTRUCTIONS ...................................................................4
1.1. Symbols ..............................................................................................4
2. INTENDED USE ................................................................................................5
2.1. Restrictions ........................................................................................5
2.2. Predictable Misuse .......................................................................... 5
3. BASIC SAFETY INSTRUCTIONS .............................................................6
4. GENERAL INFORMATION ...........................................................................7
4.1. Contact address ............................................................................... 7
4.2. Warranty ............................................................................................. 7
4.3. Information on the Internet ............................................................. 7
5. SYSTEM DESCRIPTION ...............................................................................7
5.1. Intended Application Area .............................................................. 7
5.2. Functions ............................................................................................ 7
6. TECHNICAL DATA ...........................................................................................8
6.1. Operating conditions ....................................................................... 8
6.2. General technical data .................................................................... 8
7. INSTALLATION ..................................................................................................9
7.1. Safety instructions ........................................................................... 9
7.2. Installation in the Pipeline .............................................................10
8. OPERATION AND FUNCTION ................................................................10
8.1. Safety instructions .........................................................................10
8.2. Operation of the ball valve ...........................................................10
8.3. Functions ..........................................................................................11
9. SPARE PARTS ................................................................................................11
10. MAINTENANCE, TROUBLESHOOTING ..........................................12
10.1. Maintenance Work .......................................................................12
11. PACKAGING, TRANSPORT, STORAGE, DISPOSAL ................12
Contents
english
Types 2651, 2654, 2660,
TKU 001

4
Operating Instructions
1. OPERATING INSTRUCTIONS
The operating instructions describe the entire life cycle of the device.
Keep these instructions in a location which is easily accessible to
every user and make these instructions available to every new owner
of the device.
The operating instructions contain important safety information!
Failure to observe these instructions may result in hazardous
situations.
• The operating instructions must be read and understood.
1.1. Symbols
DANGER!
Warns of an immediate danger!
• Failure to observe the warning may result in a fatal or serious
injury.
WARNING!
Warns of a potentially dangerous situation!
• Failure to observe the warning may result in serious injuries or
death.
CAUTION!
Warns of a possible danger!
• Failure to observe this warning may result in a medium or minor
injury.
NOTE!
Warns of damage to property!
• Failure to observe the warning may result in damage to the
device or the equipment.
Indicates important additional information, tips and
recommendations.
Refers to information in these operating instructions or in
other documentation.
→designates a procedure which you must carry out.
english
Types 2651, 2654, 2660,
TKU 001

5
Intended Use
2. INTENDED USE
The ball valves types 2651, 2654 and 2660 (in general below as "Ball
valves") are intended for the installation to pneumatic or electric rotary
actuators. They can be used indoors as well as outdoors, in compliance
with the permissible operating conditions.
Non-intended use of the ball valves can be dangerous to
people, nearby equipment and the environment.
• The ball valves are used for shutting off media flows in a wide
range of industrial applications.
• The ball valves may be used only in conjunction with third-party
devices and components recommended and authorized by Bürkert.
• During use observe the authorised data and operating conditions
specified in the contract documents and operating instructions
as well as the range of applications described in „5.1. Intended
Application Area“.
• Correct transportation, correct storage and installation and careful use
and maintenance are essential for reliable and faultless operation.
• Use the ball valves only as intended.
2.1. Restrictions
If exporting the System/Device, observe any existing restrictions.
2.2. Predictable Misuse
• Operate the ball valves only with media which do not corrode the
housing or seal material.
• Do not physically stress the housing (e.g. by placing objects on it
or standing on it).
• Do not make any external modifications to the housing.
english
Types 2651, 2654, 2660,
TKU 001

6
Basic Safety Instructions
3. BASIC SAFETY
INSTRUCTIONS
These safety instructions do not make allowance for any:
• Contingencies and events which may arise during the installation,
operation and maintenance of the devices.
• Local safety regulations; the operator is responsible for observing
these regulations, also with reference to the installation personnel.
WARNING!
Unintentional activation or non-permitted impairment may
cause general hazardous situations through to physical injury.
To prevent injury, ensure that:
• The system cannot be activated unintentionally.
• Installation and repair work may be carried out by authorized
technicians only and with the appropriate tools.
• After an interruption in the power supply or fluid supply, ensure
that the process is restarted in a defined or controlled manner.
• The device may be operated only when in perfect condition and
in consideration of the operating instructions.
• The general rules of technology apply to application planning
and operation of the device.
DANGER!
Danger – high pressure!
• There is a serious risk of injury when reaching into the equipment.
• Turn off the pressure and release the pressure in the pipes
before loosening pipes and valves!
CAUTION!
The general rules of technology apply to application planning
and operation of the device!
• Failure to observe these rules may result in injuries and/or dam-
age to the device and possibly the area around it as well.
• Observe the general rules of technology!
NOTE!
The ball valves were developed with due consideration given to
the accepted safety rules and are state-of-the-art. Nevertheless,
dangerous situations may occur.
• Operate the ball valves only when they are in perfect condition
and in accordance with the operating instructions.
Failure to observe this operating manual and its operating instruc-
tions as well as unauthorized tampering with the device release us
from any liability and also invalidate the warranty covering the device
and accessories!
english
Types 2651, 2654, 2660,
TKU 001

7
General Information
4. GENERAL INFORMATION
4.1. Contact address
Germany
Bürkert Fluid Control Systems
Sales Center
Chr.-Bürkert-Str. 13-17
D-74653 Ingelfingen
Tel.: [phone]
Fax: [phone]
E-mail: [email protected]
International
Contact addresses can be found on the final pages of the printed
operating instructions.
And also on the Internet at: www.burkert.com
4.2. Warranty
The warranty is only valid if the device is used as intended in accordance
with the specified application conditions.
4.3. Information on the Internet
The operating instructions and data sheets for Type 2651, 2654, 2660
and TKU 001 can be found on the Internet at: www.burkert.com
5. SYSTEM DESCRIPTION
5.1. Intended Application Area
The ball valves are used for shutting off media flows in a wide range
of industrial applications.
They are particularly suitable for application conditions which make
high demands in the areas of thermal loads and are also suitable for
applications which use aggressive media.
5.2. Functions
The ball valves for shutting off media flows are available in different
sizes. They are equipped with a mechanical interface as per ISO 5211.
This interface is used to install a pneumatic or electric rotary actuator
to the ball valves.
On request the ball valves can be supplied complete with a
pneumatic actuator (Types 2652, 2655, 8805) or an electric
actuator (Type 8804).
english
Types 2651, 2654, 2660,
TKU 001

8
Technical Data
6. TECHNICAL DATA
6.1. Operating conditions
Allowable temperatures
Ambient temperature: Stainless-steel housing -10 – +80 °C
Brass housing -20 – +80 °C
Medium temperature: Stainless-steel housing -10 – +100 °C
Brass housing -20 – +100 °C
Media: Aggressive, neutral, gaseous and liquid
media and vapours
Pressure ranges: 0 – 100 bar (depending on the design)
6.2. General technical data
6.2.1. Mechanical data
Housing material: Stainless steel 1.4401; Nickel-plated brass
Sealing material: PTFE
6.2.2. Pressure-temperature graphs,
2/2-way and 3/2-way ball valves
0
40
20
10
30
50
-20 1201008060400 20 140160
Temperature [°C]
Pressure [bar]
10 bar
16 bar
25 bar
30 bar
40 bar

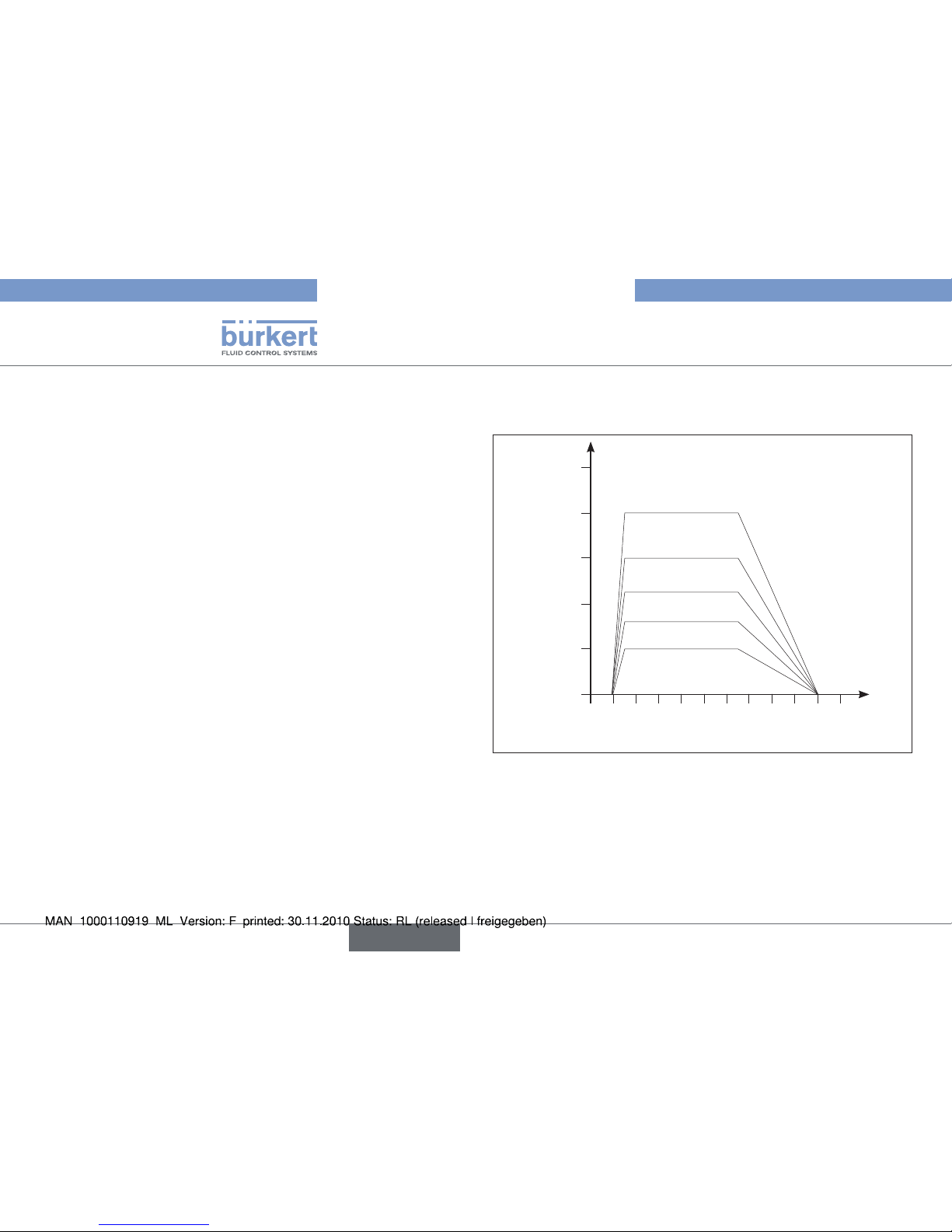

Fig. 1: Pressure-temperature Graph / Brass housing
english
Types 2651, 2654, 2660,
TKU 001

9
Installation
100400
Temperature [°C]
0 bar
40 bar
16 bar
63 bar
100 bar
Pressure [bar]
200 230

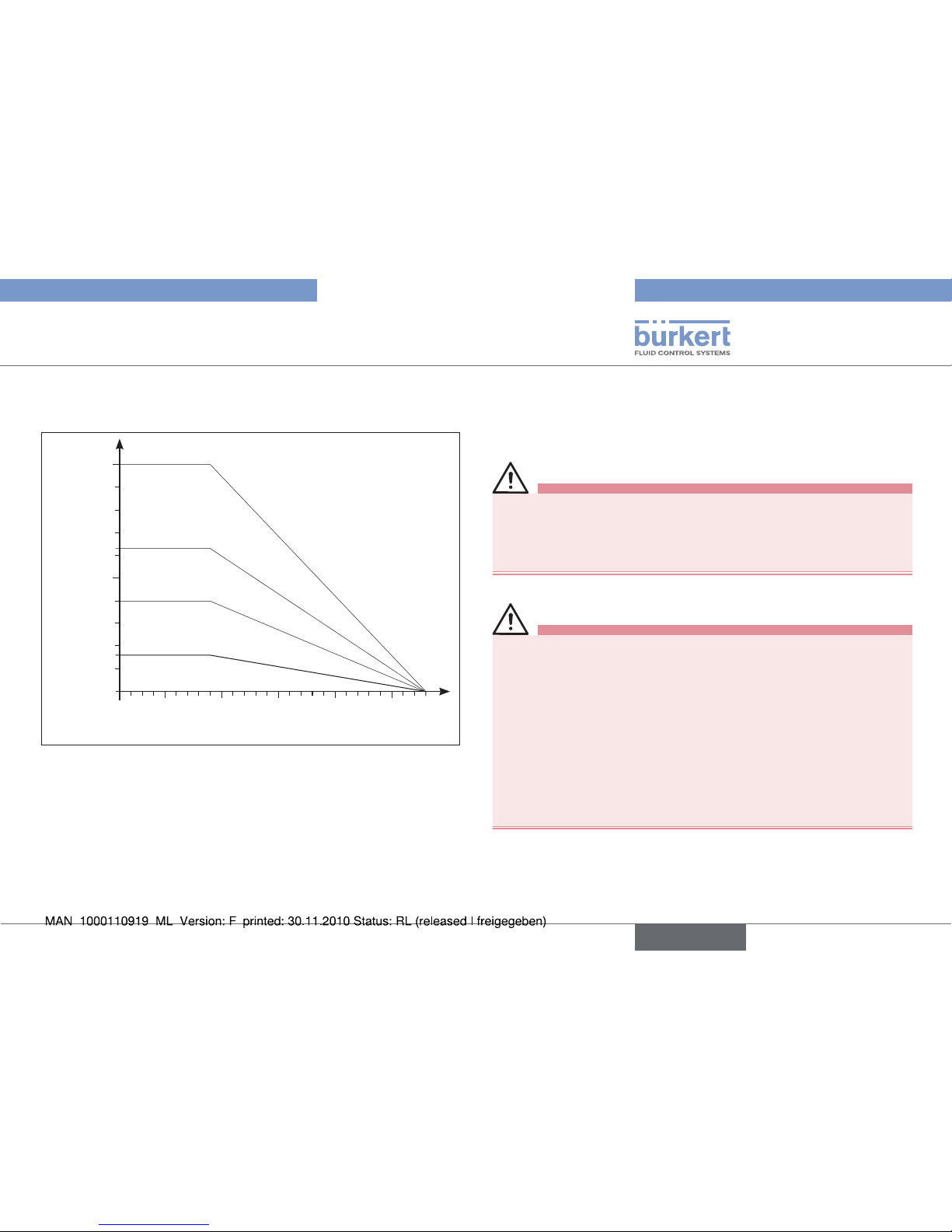

Fig. 2: Pressure-temperature Graph / Stainless-steel housing
7. INSTALLATION
7.1. Safety instructions
DANGER!
Risk of injury from high pressure in the equipment!
There is a serious risk of injury when reaching into the equipment.
• Turn off the pressure and release the pressure in the pipes before
loosening pipes and valves!
WARNING!
Risk of injury due to improper installation!
Improper installation may result in injuries as well as damage to
the device and the area around it.
• This work may be carried out by authorised technicians only and
with the appropriate tools!
Risk of injury due to unintentional activation!
Hazardous situations may arise due to unintentional activation of
the system.
• Take appropriate measures to prevent the equipment from being
unintentionally activated.
english
Types 2651, 2654, 2660,
TKU 001

10
Operation and function
7.2. Installation in the Pipeline
Procedure:
→Check that the pipes which are to be connected to the ball valve are
on one level. This will prevent mechanical tension on the screw joint.
→Screw the ball valve to the pipe.
→Check that the ball valve is firmly attached to the pipe to ensure
appropriate tightness.
8. OPERATION AND FUNCTION
8.1. Safety instructions
WARNING!
Danger due to improper operation!
Improper operation may result in injuries as well as damage to the
device and the area around it.
• The operating personnel must know and have understood the
contents of the operating instructions.
• Observe the safety instructions and intended use.
• Only adequately trained personnel may operate the equipment/
the device.
8.2. Operation of the ball valve
Via the mechanical interface as per ISO 5211, the ball valves can be
connected to a pneumatic rotary actuator (e.g. Types 2050 or 2051)
or an electric rotary actuator (e.g. Types 3003, 3004 or 3005).
english
Types 2651, 2654, 2660,
TKU 001

11
Spare parts
8.3. Functions
The ball valves are available in 2-way or 3-way design. The 3-way
designs are available with the following functions:

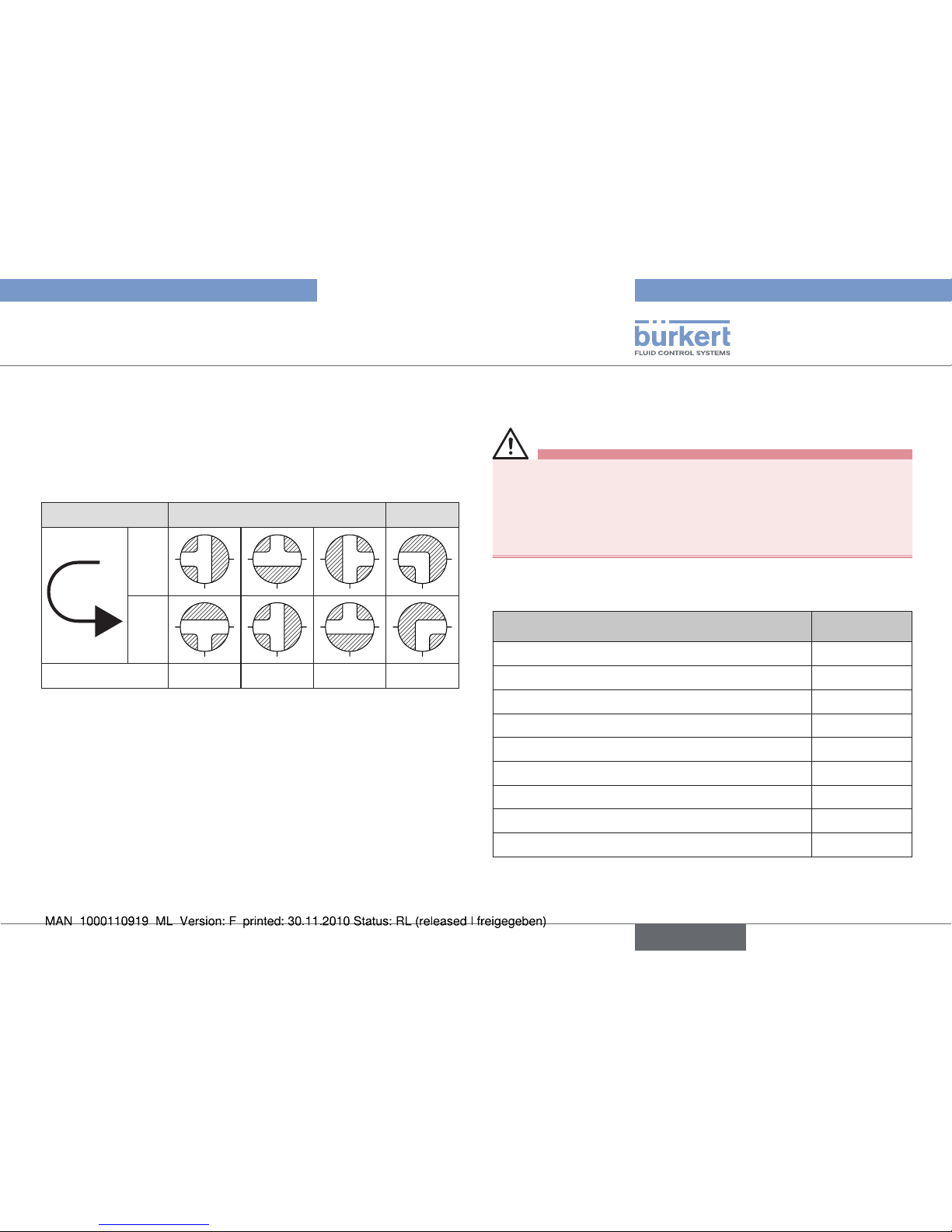

8.3.1. Switching positions
Ball bore T L
Position
0°
90°
Switching position T1 T2 T3 L4
9. SPARE PARTS
CAUTION!
Risk of injury and / or damage by the use of incorrect parts!
Incorrect accessories and unsuitable spare parts may cause
injuries and damage the device and the surrounding area.
• Use original accessories and original spare parts from Bürkert
only.
Wearing part-sets for the three-part ball valve of type 2654:
Wearing part-set Order No.
Wearing part-set DN 15, VL-521 1/2" 789821
Wearing part-set DN 20, VL-501, VL-521 3/4" 789822
Wearing part-set DN 25, VL-501, VL-521 1" 789823
Wearing part-set DN 32, VL-501, VL-521 1 1/4" 789824
Wearing part-set DN 40, VL-501, VL-521 1 1/2" 789825
Wearing part-set DN 50, VL-501, VL-521 2" 789826
Wearing part-set DN 65, VL-501, VL-521 2 1/2" 789827
Wearing part-set DN 80, VL-501, VL-521 3" 789828
Wearing part-set DN 100, VL-501, VL-521 4" 789829
english
Types 2651, 2654, 2660,
TKU 001

12
Maintenance, Troubleshooting
10. MAINTENANCE,
TROUBLESHOOTING
10.1. Maintenance Work
The ball valves are maintenance-free when operated according to the
instructions indicated in this manual.
11. PACKAGING, TRANSPORT,
STORAGE, DISPOSAL
NOTE!
Transport damages!
Inadequately protected equipment may be damaged during transport.
• During transportation protect the device against wet and dirt in
shock-resistant packaging.
• Avoid exceeding or dropping below the allowable storage
temperature.
• Protect the pneumatic connections from damage by placing caps
on them.
Incorrect storage may damage the device.
• Store the device in a dry and dust-free location!
• Storage temperature. -40 ... +55 °C.
Damage to the environment caused by device components
contaminated with media.
• Dispose of the device and packaging in an environmentally
friendly manner.
• Observe applicable regulations on disposal and the environment.
• Observe national waste disposal regulations.
english
Types 2651, 2654, 2660,
TKU 001

13
1. DIE BEDIENUNGSANLEITUNG ............................................................14
1.1. Darstellungsmittel ...........................................................................14
2. BESTIMMUNGSGEMÄSSE VERWENDUNG ...................................15
2.1. Beschränkungen ............................................................................15
2.2. Vorhersehbarer Fehlgebrauch .....................................................15
3. GRUNDLEGENDE SICHERHEITSHINWEISE .................................16
4. ALLGEMEINE HINWEISE ..........................................................................17
4.1. Kontaktadresse ...............................................................................17
4.2. Gewährleistung...............................................................................17
4.3. Informationen im Internet ..............................................................17
5. SYSTEMBESCHREIBUNG .......................................................................17
5.1. Vorgesehener Einsatzbereich ......................................................17
5.2. Funktionen........................................................................................17
6. TECHNISCHE DATEN ................................................................................ 18
6.1. Betriebsbedingungen ....................................................................18
6.2. Allgemeine Technische Daten .....................................................18
7. INSTALLATION ...............................................................................................19
7.1. Sicherheitshinweise .......................................................................19
7.2. Einbau in die Rohrleitung .............................................................20
8. BEDIENUNG UND FUNKTION .............................................................. 20
8.1. Sicherheitshinweise .......................................................................20
8.2. Bedienung des Kugelhahns .........................................................20
8.3. Funktionen........................................................................................21
9. ERSATZTEILE .................................................................................................21
10. WARTUNG, FEHLERBEHEBUNG.......................................................22
10.1. Wartungsarbeiten ........................................................................22
11. VERPACKUNG, TRANSPORT, LAGERUNG,
ENTSORGUNG ....................................................................................................22
Typ 2651, 2654, 2660, TKU 001
deutsch
Inhaltsverzeichnis

14
Die Bedienungsanleitung
1. DIE BEDIENUNGSANLEITUNG
Die Bedienungsanleitung beschreibt den gesamten Lebenszyklus
des Gerätes. Bewahren Sie diese Anleitung so auf, dass sie für jeden
Benutzer gut zugänglich ist und jedem neuen Eigentümer des Gerätes
wieder zur Verfügung steht.
Die Bedienungsanleitung enthält wichtige Informationen zur
Sicherheit!
Das Nichtbeachten dieser Hinweise kann zu gefährlichen Situa-
tionen führen.
• Die Bedienungsanleitung muss gelesen und verstanden werden.
1.1. Darstellungsmittel
GEFAHR!
Warnt vor einer unmittelbaren Gefahr!
• Bei Nichtbeachtung sind Tod oder schwere Verletzungen die
Folge.
WARNUNG!
Warnt vor einer möglicherweise gefährlichen Situation!
• Bei Nichtbeachtung drohen schwere Verletzungen oder Tod.
VORSICHT!
Warnt vor einer möglichen Gefährdung!
• Nichtbeachtung kann mittelschwere oder leichte Verletzungen
zur Folge haben.
HINWEIS!
Warnt vor Sachschäden!
• Bei Nichtbeachtung kann das Gerät oder die Anlage beschädigt
werden.
Bezeichnet wichtige Zusatzinformationen, Tipps und
Empfehlungen.
Verweist auf Informationen in dieser Bedienungsanleitung
oder in anderen Dokumentationen.
→markiert einen Arbeitsschritt, den sie ausführen müssen.
Typ 2651, 2654, 2660, TKU 001
deutsch

15
Bestimmungsgemäße Verwendung
2. BESTIMMUNGSGEMÄSSE
VERWENDUNG
Die Kugelhähne Typ 2651, 2654 und 2660 (im Folgenden allgemein
„Kugelhähne“) sind für den Anbau an pneumatische oder elektrische
Drehantrieben bestimmt. Sie können sowohl im Innenbereich als auch
im Außenbereich unter Einhaltung der zulässigen Einsatzbedingungen
eingesetzt werden.
Bei nicht bestimmungsgemäßem Einsatz der Kugelhähne
können Gefahren für Personen, Anlagen in der Umgebung
und die Umwelt entstehen.
• Die Kugelhähne sind zum Absperren von Medienströmen in
Industrieanwendungen vielfältig einsetzbar.
• Die Kugelhähne dürfen nur in Verbindung mit von Bürkert emp-
fohlenen bzw. zugelassenen Fremdgeräten und -komponenten
eingesetzt werden.
• Für den Einsatz sind die in den Vertragsdokumenten und der Bedie-
nungsanleitung spezifizierten zulässigen Daten und Betriebsbedin-
gungen sowie die im Kapitel „5.1. Vorgesehener Einsatzbereich“
beschriebenen Einsatzbereiche zu beachten.
• Voraussetzungen für den sicheren und einwandfreien Betrieb sind
sachgemäßer Transport, sachgemäße Lagerung und Installation
sowie sorgfältige Bedienung und Instandhaltung.
• Setzen Sie die Kugelhähne nur bestimmungsgemäß ein.
2.1. Beschränkungen
Beachten Sie bei der Ausfuhr des Systems/Gerätes gegebenenfalls
bestehende Beschränkungen.
2.2. Vorhersehbarer Fehlgebrauch
• Betreiben Sie die Kugelhähne nur mit Medien, die Gehäuse- oder
Dichtwerkstoff nicht angreifen.
• Belasten Sie das Gehäuse nicht mechanisch (z. B. durch Ablage
von Gegenständen oder als Trittstufe).
• Nehmen Sie keine äußerlichen Veränderungen an dem Gehäuse vor.
Typ 2651, 2654, 2660, TKU 001
deutsch

16
Grundlegende Sicherheitshinweise
3. GRUNDLEGENDE
SICHERHEITSHINWEISE
Diese Sicherheitshinweise berücksichtigen keine:
• Zufälligkeiten und Ereignisse, die bei Montage, Betrieb und Wartung
der Geräte auftreten können.
• Ortsbezogenen Sicherheitsbestimmungen, für deren Einhaltung,
auch in Bezug auf das Montagepersonal, der Betreiber verant-
wortlich ist.
WARNUNG!
Unbeabsichtigtes Betätigen oder unzulässige Beeinträch-
tigung können zu allgemeinen Gefahrensituationen bis hin
zur Körperverletzung führen.
Zum Schutz vor Verletzungen ist zu beachten:
• Dass die Anlage nicht unbeabsichtigt betätigt werden kann.
• Installations- und Instandhaltungsarbeiten dürfen nur von auto-
risiertem Fachpersonal mit geeignetem Werkzeug ausgeführt
werden.
• Nach einer Unterbrechung der elektrischen oder pneumatischen
Versorgung ist ein definierter oder kontrollierter Wiederanlauf
des Prozesses zu gewährleisten.
• Das Gerät darf nur in einwandfreiem Zustand und unter Beach-
tung der Bedienungsanleitung betrieben werden.
• Für die Einsatzplanung und den Betrieb des Gerätes müssen
die allgemeinen Regeln der Technik eingehalten werden.
GEFAHR!
Gefahr durch hohen Druck!
• Bei Eingriffen in die Anlage besteht akute Verletzungsgefahr.
• Schalten Sie den Druck ab und entlüften Sie die Leitungen,
bevor Sie Leitungen und Ventile lösen!
VORSICHT!
Für die Einsatzplanung und den Betrieb des Gerätes gelten
die allgemeinen Regeln der Technik!
• Beachten Sie die Regeln nicht, können Verletzungen entstehen
und/oder das Gerät, ggf. auch dessen Umgebung, können
beschädigt werden.
• Halten Sie die allgemeinen Regeln der Technik ein!
HINWEIS!
Die Kugelhähne wurden unter Einbeziehung der anerkannten
sicherheitstechnischen Regeln entwickelt und entsprechen dem
Stand der Technik. Trotzdem können Gefahren entstehen.
• Betreiben Sie die Kugelhähne nur in einwandfreiem Zustand und
unter Beachtung der Bedienungsanleitung.
Bei Nichtbeachtung dieser Bedienungsanleitung und ihrer Hinweise
sowie bei unzulässigen Eingriffen in das Gerät entfällt jegliche Haf-
tung unsererseits, ebenso erlischt die Gewährleistung auf Geräte
und Zubehörteile!
Typ 2651, 2654, 2660, TKU 001
deutsch

17
Allgemeine Hinweise
4. ALLGEMEINE HINWEISE
4.1. Kontaktadresse
Deutschland
Bürkert Fluid Control Systems
Sales Center
Chr.-Bürkert-Str. 13-17
D-74653 Ingelfingen
Tel. : [phone]
Fax: [phone]
E-mail: [email protected]
International
Die Kontaktadressen finden Sie auf den letzten Seiten der gedruckten
Bedienungsanleitung.
Außerdem im Internet unter: www.burkert.com
4.2. Gewährleistung
Voraussetzung für die Gewährleistung ist der bestimmungs-
gemäße Gebrauch des Gerätes unter Beachtung der spezifizierten
Einsatzbedingungen.
4.3. Informationen im Internet
Bedienungsanleitungen und Datenblätter zum Typ 2651, 2654, 2660
und TKU 001 finden Sie im Internet unter: www.buerkert.de
5. SYSTEMBESCHREIBUNG
5.1. Vorgesehener Einsatzbereich
Die Kugelhähne sind zum Absperren von Medienströmen in Industrie-
anwendungen vielfältig einsetzbar.
Sie sind besonders geeignet für Einsatzbedingungen, die hohe Anfor-
derungen in den Bereichen der thermischen Belastung stellen, sowie
für Anwendungen mit aggressiven Medien.
5.2. Funktionen
Die Kugelhähne zum Absperren von Medienströmen stehen in ver-
schiedenen Baugrößen zur Verfügung. Sie sind mit einer mechanischen
Schnittstelle nach ISO 5211 versehen. Diese Schnittstelle dient zur
Montage eines pneumatischen oder elektrischen Drehantriebs auf die
Kugelhähne.
Auf Anfrage können die Kugelhähne komplett mit pneumati-
schem Antrieb (Typen 2652, 2655, 8805) oder elektrischem
Antrieb (Typ 8804) geliefert werden.
Typ 2651, 2654, 2660, TKU 001
deutsch

18
Technische Daten
6. TECHNISCHE DATEN
6.1. Betriebsbedingungen
Zulässigen Temperaturen
Umgebungstemperatur: Edelstahlgehäuse -10 … +80 °C
Messinggehäuse -20 … +80 °C
Mediumstemperatur: Edelstahlgehäuse -10 … +100 °C
Messinggehäuse -20 … +100 °C
Medien: Aggressive, neutrale gasförmige und
flüssige Medien und Dämpfe
Druckbereiche: 0 … 100 bar (je nach Ausführung)
6.2. Allgemeine Technische Daten
6.2.1. Mechanische Daten
Gehäusematerial: Edelstahl 1.4401; Messing vernickelt
Dichtungsmaterial: PTFE
6.2.2. Druck-Temperatur Diagramme,
2/2-Wege und 3/2-Wege Kugelhähne
0
40
20
10
30
50
-20 1201008060400 20 140160
Temperatur [°C]
Druck [bar]
10 bar
16 bar
25 bar
30 bar
40 bar
Bild 1: Druck-Temperatur Diagramm / Messinggehäuse
Typ 2651, 2654, 2660, TKU 001
deutsch

19
Installation
100400
Temperatur [°C]
0 bar
40 bar
16 bar
63 bar
100 bar
Druck [bar]
200 230
Bild 2: Druck-Temperatur Diagramm / Edelstahlgehäuse
7. INSTALLATION
7.1. Sicherheitshinweise
GEFAHR!
Verletzungsgefahr durch hohen Druck in der Anlage!
Bei Eingriffen in die Anlage besteht akute Verletzungsgefahr.
• Schalten Sie den Druck ab und entlüften Sie die Leitungen,
bevor Sie Leitungen und Ventile lösen!
WARNUNG!
Verletzungsgefahr durch unsachgemäße Installation!
Nicht sachgemäße Installationen können zu Verletzungen, sowie
Schäden am Gerät und seiner Umgebung führen.
• Diese Arbeiten dürfen nur durch autorisiertes Fachpersonal und
mit geeignetem Werkzeug durchgeführt werden!
Verletzungsgefahr durch unbeabsichtigte Betätigung!
Durch unbeabsichtigtes Betätigen der Anlage können Gefahrensi-
tuationen entstehen.
• Verhindern Sie durch geeignete Maßnahmen, dass die Anlage
unbeabsichtigt betätigt werden kann.
Typ 2651, 2654, 2660, TKU 001
deutsch

20
Bedienung und Funktion
7.2. Einbau in die Rohrleitung
Vorgehensweise:
→Prüfen Sie, ob sich die mit dem Kugelhahn zu verbindenden Rohre
auf einem Niveau befinden. Damit vermeiden Sie mechanische
Spannungen auf die Verschraubung.
→Verschrauben Sie den Kugelhahn mit der Rohrleitung.
→Achten Sie auf festen Sitz des Kugelhahns in der Rohrleitung, um
die entsprechende Dichtheit zu gewährleisten.
8. BEDIENUNG UND FUNKTION
8.1. Sicherheitshinweise
WARNUNG!
Gefahr durch unsachgemäßen Bedienung!
Nicht sachgemäße Bedienung kann zu Verletzungen, sowie
Schäden am Gerät und seiner Umgebung führen.
• Das Bedienungspersonal muss den Inhalt der Bedienungsanlei-
tung kennen und verstanden haben.
• Die Sicherheitshinweise und die Bestimmungsgemäße Verwen-
dung müssen beachtet werden.
• Nur ausreichend geschultes Personal darf die Anlage/das Gerät
bedienen.
8.2. Bedienung des Kugelhahns
Die Kugelhähne können über die mechanische Schnittstelle nach
ISO 5211 mit einem pneumatischen (z. B. Typ 2050 oder 2051)
oder elektrischen Drehantrieb (z. B. Typen 3003, 3004 oder 3005)
verbunden werden.
Typ 2651, 2654, 2660, TKU 001
deutsch
