CARLO GAVAZZI DLI-P360L M Series User manual

DLI-P360LxxM
Instruction Manual
MANUAL DLI-P360LxxM code 8022201 / 22/06/2022 https://gavazziautomation.com/ CARLO GAVAZZI
ENGLISH
Read carefully the instruction manual. If the instrument is
used in a manner not specified by the producer, the pro-
tection provided by the instrument may be impaired.
PRODUCT DESCRIPTION (Fig. 1)
Part Description
AMounting socket for false ceiling. It contains the wiring terminals and the mounting
brackets. (See g. 2).
BPlastic ring with the indication of the pyroelectric sensor
position. (See g. 5)
C
Sensor body. This contains:
PIR elements
DLI-P360L24M: 3 pyroelectric sensors.
They can be disabled via the congura-
tion tool (g. 6, 7, 8). Detection range:
see g. 11 and 12. Sensitivity progam-
mable via conguration tool.
DLI-P360L7M: 1 pyroelectric sensor.
Detection range: see g. 9 and 10.
Sensitivity progammable via congura-
tion tool.
Luxmeter 0-80000 Lux, resolution 1Lux
Temperature -40 to +60°C
Resolution 0.1 °C
LEDs 3 white 3 blue
All programmable via conguration tool.
SUPPLY SPECIFICATIONS
Power supply: supplied by DALI-2 bus.
FRANÇAIS
Lire attentivement le manuel de l’utilisateur. Si l’appa-
reil est utilisé dans des conditions différentes de celles
spécifiées par le fabricant, le niveau de protection
prévu par l’instrument peut être compromis.
DESCRIPTION DU PRODUIT (Fig. 1)
Partie Description
APrise encastrée pour faux plafond. Elle contient les bornes de raccordement bus et les
supports de montage. (Voir g. 2).
BAnneau en plastique avec indication de la position
des capteurs pyroélectriques. (Voir g. 5)
C
Corps du capteur. Celui-ci contient:
Éléments PIR
DLI-P360L24M: 3 capteurs pyroélec-
triques. Ils peuvent être désactivés
via le logiciel de conguration (g. 6,
7, 8). Gamme de détection: voir g. 11
et12. Sensibilité programmable via le
logiciel de conguration.
DLI-P360L7M: 1 capteur pyroélec-
trique. Gamme de détection: (voir g.
9 et 10). Sensibilité programmable via
le logiciel de conguration.
Luxmeter 0-80000 Lux, résolution 1Lux
Température -40 à +60°C
Résolution 0,1 °C
LED
Trois blanches
Trois bleues
Tous sont programmables via le logi-
ciel de conguration.
CARACTÉRISTIQUES D’ALIMENTATION
Alimentation: par bus DALI-2.
ESPAÑOL
Lea atentamente este manual de instrucciones. Si el
equipo se utiliza de forma no especificada por el fabri-
cante, la protección dotada al equipo puede resultar
dañada.
DESCRIPCIÓN DEL PRODUCTO (Fig. 1)
Parte Descripción
ACaja de montaje para falso techo. Contiene los terminales de cableado y soportes de
montaje. (Ver g. 2).
BAnillo de plástico con la indicación de la posición del
sensor piroeléctrico. (Ver g. 5).
C
Cuerpo del sensor. Este contiene:
Elementos
PIR
DLI-P360L24M: 3 sensores piroeléctri-
cos. Se pueden desactivar mediante la
herramienta de conguración (ver 6, 7,
8). Rango de detección: ver g. 11 y 12.
Sensibilidad programable a través de la
herramienta de conguración.
DLI-P360L7M: 1 sensore piroeléctrico.
Rango de detección: (ver g. 9 y 10).
Sensibilidad programable a través de la
herramienta de conguración.
Luxómetro 0-80000 Lux, resolución 1Lux
Tempera-
tura De -40 a +60°C
Resolución 0,1 °C
LED
Tres blancos
Tres azules
Todos programables a través de la herra-
mienta de conguración.
ESPECIFICACIONES DE ALIMENTACIÓN
Alimentación: por bus DALI-2.
ITALIANO
Leggere attentamente il manuale di istruzioni. Qualora
l’apparecchio venisse usato in un modo non specificato
dal costruttore, la protezione prevista dall’apparecchio
potrebbe essere compromessa.
DESCRIZIONE DEL PRODOTTO (Fig. 1)
Parte Descrizione
A
Scatola per montaggio a controso󰀩tto.
Contiene i terminali di collegamento e le sta󰀨ette di
montaggio. (Vedi g. 2)
BAnello di plastica con l'indicazione della posizione
del sensore piroelettrico (vedi g. 5)
C
Corpo del sensore. Questo contiene:
Elementi
PIR
DLI-P360L24M: 3 sensori piroelettrici.
Possono essere disabilitati tramite il
software di congurazione (g. 6, 7, 8).
Gamma di rilevamento: edi g. 11 e 12.
Sensibilità programmabile tramite software
di congurazione.
DLI-P360L7M: 1 sensore piroelettrico.
Gamma di rilevamento: (vedi g. 9 e 10).
Sensibilità programmabile tramite software
di congurazione.
Luxmetro 0-80000 Lux, risoluzione 1Lux
Tempera-
tura -40 a +60°C
Risoluzione 0,1 °C
LED
Tre bianchi
Tre blu
Tutti programmabili tramite software di
congurazione.
CARATTERISTICHE DI ALIMENTAZIONE
Alimentazione: tramite bus DALI-2.
DEUTSCH
Die Betriebsanleitung aufmerksam lesen. Sollte das
Gerät nicht gemäss der Herstellerangaben verwendet
werden, könnte der vom Gerät vorgesehene Schutz
beeinträchtigt werden.
PRODUKTBESCHREIBUNG (Fig. 1)
Teil Beschreibung
AMontagegehäuse an Zwischendecke. Es enthält die Verdrahtungsklemmen und die Befesti-
gungsbügel. (Siehe Abb. 2).
BKunststo󰀨ring mit der Anzeige der Position des pyro-
elektrischen Sensor. (Siehe Abb. 5).
C
Sensorkörper. Es beinhaltet:
PIR-Elemente
DLI-P360L24M: 3 pyroelektrische
Sensoren. Sie können über das Kon-
gurationstool deaktiviert werden (Abb.
6, 7, 8). Erfassungsbereich: siehe
Abb. 11 und 12. Die Empndlichkeit
ist programmierbar durch das Kon-
gurationswerkzeug.
DLI-P360L7M: 1 pyroelektrischer
Sensor. Erfassungsbereich: siehe
Abb. 9 und 10). Die Empndlichkeit ist
programmierbar durch das Kongura-
tionswerkzeug.
Lichtmessgerät 0-80000 Lux, Auösung 1Lux
Temperatur -40 bis +60°C
Auösung 0,1 °C
LED
3, Weiß
3, Blau
Alle Elemente sind programmierbar
durch das Kongurationswerkzeug.
TECHNISCHE DATEN - STROMVERSORGUNG
Stromversorgung: Versorgung durch DALI-2-Bus
DANSK
Læs brugervejledningen omhyggeligt. Hvis
instrumentet skal anvendes på en måde, der ikke er
beskrevet af producenten, kan beskyttelsen af
instrumentet blive svækket.
PRODUKTBESKRIVELSE (Fig. 1)
Del Beskrivelse
AMonterings sokkel for indbygning, indeholder termi-
nalerne samt monterings bøjler. (Se g. 2).
BPlastik hus med indikation for sensor positioner (Se
g 5).
C
Selve sensoren indeholder:
Pir elementer
DLI-P360L24M: 3 stk sensor elemen-
ter kan deaktiveres via programmerin-
gs softwaren (g 6, 7, 8). Detekterin-
gs område (g 11, 12) og følsomheds
området kan kongureres via program-
meringssoftwaren.
DLI-P360L7M: 1 stk sensor element.
Detekterings område (g 9, 10) og føls-
omheds området kan kongureres via
programmeringssoftwaren
Luxmeter 0-80000 Lux, løsning 1Lux
Temperatur -40 til +60°C
Opløsning 0,1 °C
LED'er 3 hvid og 3 blå Alle kan programmeres via kongura-
tionsværktøjet.
FORSYNINGSSPECIFIKATIONER
Strømforsyning: forsynet via DALI-2-bus.
SVENSKA
Läs noggrant genom manualen. Om instrumentet
används på ett sådant vis som inte specificeras av
tillverkaren, kan instrumentets angivna säkerhet
reduceras.
PRODUKTBESKRIVNING (Fig. 1)
Del Beskrivning
ASockel för infällt montage. Innehåller anslutningsterminalerna och montagefjä-
drar. (se g. 2)
BPlastring som indikerar placeringen av de pyroelektri-
ska elementen. (se g. 5)
DALI BUS
A
C
B

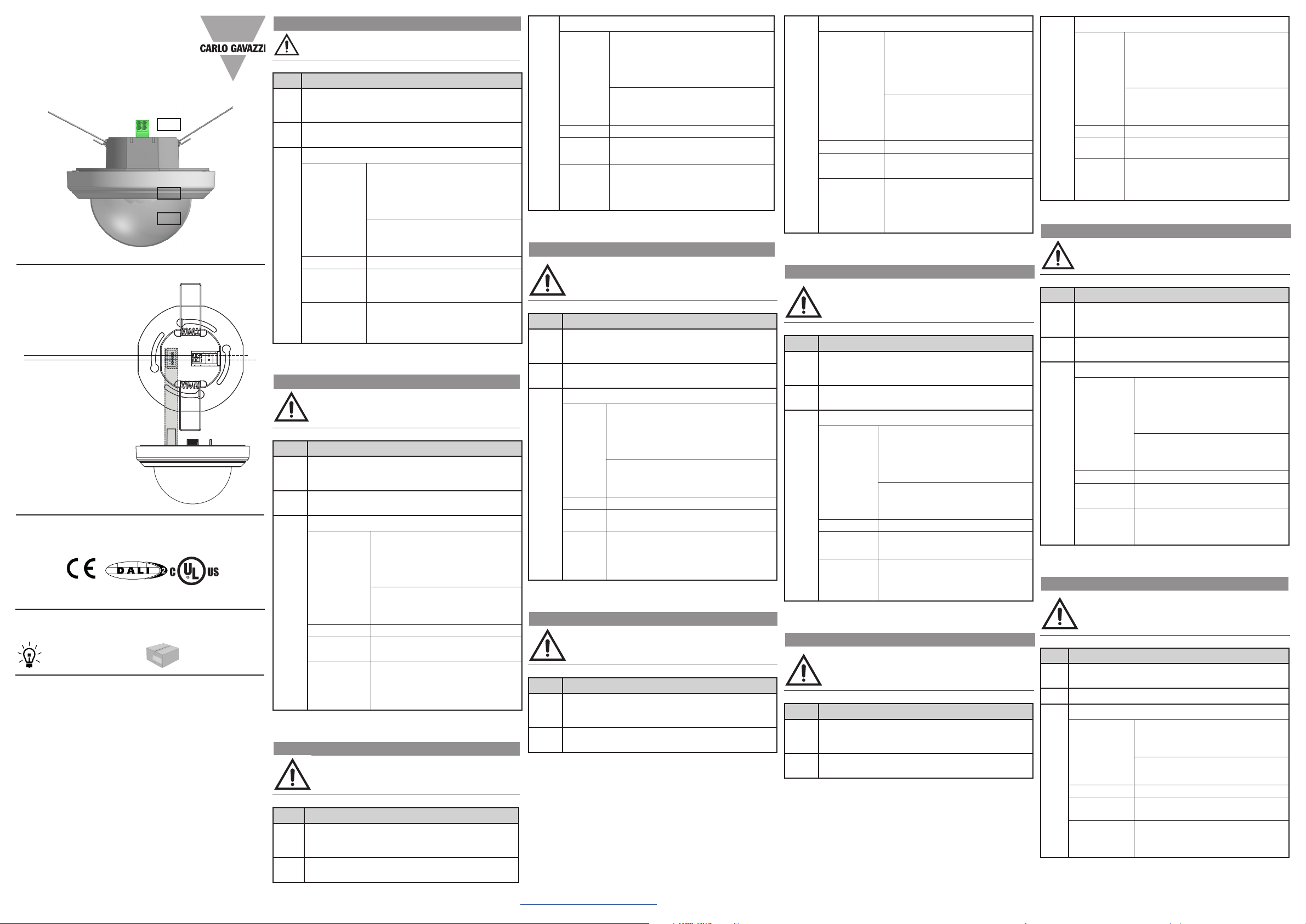

Fig. 1 : Product description
Fig. 2 : Wiring diagram
C
Sensordel, innehåller:
PIR
element
DLI-P360L24MFx: 3 pyroelektriska ele-
ment. De kan kopplas ur via konguration-
sprogrammet. (se g. 6, 7. 8). Detekte-
ringsavstånd: se g 11, 12. Känslighet
programmeras av kongurationsprogram-
met.
DLI-P360L7MFx: 1 pyroelektriskt ele-
ment. Detekteringsavstånd: se g 9, 10.
Känslighet programmeras av kongura-
tionsprogrammet.
Luxmätare 0-80000 Lux, upplösning 1Lux
Tempera-
tur -40 till +60°C
Upplösning 0,1 °C
LED
indikeringar
3 Vit
3 Blå
Alla är programmerade av konguration-
sprogrammet.
STRÖMFÖRSÖRJNING SPECIFIKATIONER
Strömförsörjning: strömförsörjs via DALI-2-buss.
NORSK
Les nøye bruksanvisningen. Hvis produktet er brukt på
en måte som ikke er angitt av produsenten, kan
beskyttelsen av produktet bli svekket.
PRODUKTBESKRIVELSE (Fig. 1)
Del Beskrivelse
ASokkel for innfelt montering. Inneholder terminalene og selve monteringsbraket-
ten. (Se g. 2).
BPlastikk foring med indikasjon på sensor posisjonen
(se g. 5)
C
Selve sensoren inneholder:
PIR element
DLI-P360L24MFx: 3 stk sensorelemen-
ter. Kan kobles ut via kongurasjonsver-
ktøyet (g. 6, 7, 8). Deteksjonsområde:
se g. 11 og 12. Følsomhetsområdet er
programmerbart vi kongurasjonsver-
ktøyet.
DLI-P360L7M: 1 stk sensorelement.
Deteksjonsområde: se g. 9 og 10. føls-
omhetsområdet er programmerbart ved
hjelp av kongurasjonsverktøyet
Luxmeter 0-80000 Lux, Vedtak 1Lux
Temperatur -40 til +60°C
Oppløsning 0,1 °C
LED's 3 Hvit og 3 blå Alle er programmerbare ved hjelp av
kongurasjonsverktøyet.
TILFØRSELSSPESIFIKASJONER
Strømforsyning: levert av DALI-2-bussen.
简体中文
仔细阅读说明手册。 请按照指定的方式使用，避免损
坏传感器。
产品描述 (Fig. 1)
部件 描述
A安装插座用于非天花板位置。
它包括接线端子和安装支架。(见图2)。
B塑料圈有热释传感器位置指示。(见图5)
C
传感器主体包含:
PIR元件
SBQP360L24MFx: 3个热释传感器。可通
过配置工具禁用(图6、7、8)，检测范
围见图11、图12。可通过配置工具进行
灵敏度设置。
SHQP360L7MFx: 1热释传感器。检测范
围:(图9、图10)。可通过配置工具进行
灵敏度设置。
仪表 0-80000 Lux, 解决 1Lux
温度 -40 至+60°C
解析度 0.1 °C
LEDs
三个白色 LED
三个蓝色 LED
所有都可以使用配置工具进行编程
供电规格
饮食： 标准巴士 DALI-2.
IP20 DLI-P360LxxM
-20°C to +50°C
(-4°F to 122°F)
-50°C to +85°C
(-58°F to 158°F)

MANUAL DLI-P360LxxM code 8022201 / 22/06/2022 https://gavazziautomation.com/ CARLO GAVAZZI
  m

DALI bus



Fig. 3: Scope of delivery / Mounting spring Fig. 4: Mounting

Fig. 9: Detection area Fig. 10: Detection area vs. sensitivity Fig. 11: Detection area Fig. 12: Detection area vs. sensitivity
DLI-P360L7M DLI-P360L7M DLI-P360L24M DLI-P360L24M
Height (c) Presence (a) Movement (b)
2.4 m 5 m 12 m
2.7 m - 3 m 5 m 14 m
3 m - 8 m 5 m 16 m
Height (c) Presence (a) Movement (b) Height (c) Presence (a) Movement (b)
2 m 5 m 20 m 2.7 m - 3 m 5 m 24 m
2.4 m 5 m 22 m 3 m - 6 m 5 m 26 m
Fig. 5: Sensors position Fig. 6: Three enabled sensors Fig. 7: Two enabled sensors Fig. 8: One enabled sensor
2 x
  m
DALI bus
