CARLO GAVAZZI DLI-P360L24MF User manual

DLI-P360L24MF
DLI-P360L24MFO
DLI-P360L7MF
DLI-P360L7MFO
Instruction Manual
MANUAL DLI-P360LxxMFx code 8022296 / 19/07/2023 https://gavazziautomation.com/ CARLO GAVAZZI
ENGLISH
Read carefully the instruction manual. If the instrument is used
in a manner not specified by the producer, the protection pro-
vided by the instrument may be impaired.
PRODUCT DESCRIPTION (Fig. 1)
Part Description
A
Surface mount base for concrete ceiling.
It contains the wiring terminals.
The sensor part is connected to the base by means of an inter-
nal connector. (See g. 2).
BPlastic ring with the indication of the pyroelectric sensor posi-
tion. (See g. 5)
C
Sensor body. This contains:
PIR elements
DLI-P360L24MFx: 3 pyroelectric sensors. .
Detection range: see g. 8 and 9. Sensitivity
programmable via conguration tool.
DLI-P360L7MFx: 1 pyroelectric sensor. De-
tection range: see g. 6 and 7. Sensitivity
programmable via conguration tool.
Luxmeter 0-80000 lux, resolution 1 lux
Temperature -40 to +60°C
Resolution 0.1 °C
LEDs 3 white
3 blue
SUPPLY SPECIFICATIONS
Power supply: supplied by DALI-2 bus.
FRANÇAIS
Lire attentivement le manuel d'emploi. Si l’appareil est utilisé
dans des conditions différentes de celles spécifiées par le
fabricant, le niveau de protection prévu par l’instrument peut
être compromis.
DESCRIPTION DU PRODUIT (Fig. 1)
Partie Description
A
Base de montage apparente pour plafond en béton.
Elle contient les bornes de raccordement bus.
Le capteur est connecté à la base au moyen d'un connecteur
interne. (Voir g. 2).
BAnneau en plastique avec indication de la position des cap-
teurs pyroélectriques. (Voir g. 5)
C
Corps du capteur. Celui-ci contient:
Éléments PIR
DLI-P360L24MFx: 3 capteurs pyroélec-
triques. Gamme de détection: voir g. 8 et
9. Sensibilité programmable via le logiciel
de conguration.
DLI-P360L7MFx: 1 capteur pyroélectrique.
Gamme de détection: voir g. 6 et 7. Sensi-
bilité programmable via le logiciel de con-
guration.
Luxmètre 0-80000 lux, résolution 1 lux
Température -40 à +60°C
Résolution 0,1 °C
LED Trois blanches
Trois bleues
CARACTÉRISTIQUES D’ALIMENTATION
Alimentation: par bus DALI-2.
ESPAÑOL
Lea atentamente este manual de instrucciones. Si el equipo se
utiliza de forma no especificada por el fabricante, la protección
dotada al equipo puede resultar dañada.
DESCRIPCIÓN DEL PRODUCTO (Fig. 1)
Parte Descripción
A
Base para montaje en supercie para techos de hormigón.
Contiene los terminales de cableado.
El sensor está conectado a la base mediante un conector in-
terno. (Ver g. 2).
BAnillo de plástico con la indicación de la posición del sensor
piroeléctrico. (Ver g. 5).
C
Cuerpo del sensor. Este contiene:
Elementos
PIR
DLI-P360L24MFx: 3 sensores piroeléctricos.
Rango de detección: ver g. 8 y 9. Sensibilidad
programable a través de la herramienta de con-
guración.
DLI-P360L7MFx: 1 sensor piroeléctrico. Rango
de detección: ver g. 6 y 7. Sensibilidad progra-
mable a través de la herramienta de congura-
ción.
Luxómetro 0-80000 lux, resolución 1 lux
Temperatura De -40 a +60°C
Resolución 0,1 °C
LED Tres blancos
Tres azules
ESPECIFICACIONES DE ALIMENTACIÓN
Alimentación: por bus DALI-2.
ITALIANO
Leggere attentamente il manuale di istruzioni. Qualora
l’apparecchio venisse usato in un modo non specificato dal
costruttore, la protezione prevista dall’apparecchio potrebbe
essere compromessa.
DESCRIZIONE DEL PRODOTTO (Fig. 1)
Parte Descrizione
A
Base per montaggio a supercie per so󰀩tti in cemento.
Contiene i terminali di cablaggio.
La parte del sensore è collegata alla base tramite un con-
nettore interno. (Vedi g. 2)
BAnello di plastica con l'indicazione della posizione del sen-
sore piroelettrico (vedi g. 5)
C
Corpo del sensore. Questo contiene:
Elementi
PIR
DLI-P360L24MFx: 3 sensori piroelettrici. Gamma
di rilevamento: vedi g. 8 e 9. Sensibilità pro-
grammabile tramite software di congurazione.
DLI-P360L7MFx: 1 sensore piroelettrico. Gamma
di rilevamento: vedi g. 6 e 7. Sensibilità pro-
grammabile tramite software di congurazione.
Luxmetro 0-80000 lux, risoluzione 1 lux
Tempera-
tura
-40 a +60°C
Risoluzione 0,1 °C
LED Tre bianchi
Tre blu
CARATTERISTICHE DI ALIMENTAZIONE
Alimentazione: tramite bus DALI-2.
DEUTSCH
Die Betriebsanleitung aufmerksam lesen. Sollte das Gerät
nicht gemäss der Herstellerangaben verwendet werden,
könnte der vom Gerät vorgesehene Schutz beeinträchtigt
werden.
PRODUKTBESCHREIBUNG (Fig. 1)
Teil Beschreibung
A
Oberächen Befestigungsbasis für Betondecke.
Es enthält die Verdrahtungsklemmen.
Der Sensorteil ist mittels eines internen Verbinders mit der
Basis verbunden. (Siehe Abb. 2).
BKunststo󰀨ring mit der Anzeige der Position des pyroelektri-
schen Sensor. (Siehe Abb. 5)
C
Sensorkörper. Es beinhaltet:
PIR-Elemente
DLI-P360L24MFx: 3 pyroelektrische Sen-
soren. Erfassungsbereich: siehe Abb. 8
und 9. Die Empndlichkeit ist programmier-
bar durch das Kongurationswerkzeug.
DLI-P360L7MFx: 1 pyroelektrischer Sen-
sor. Erfassungsbereich: siehe Abb. 6 und
7). Die Empndlichkeit ist programmierbar
durch das Kongurationswerkzeug.
Lichtmessgerät 0-80000 lux, Auösung 1 lux
Temperatur -40 bis +60°C
Auösung 0,1 °C
LED 3, Weiß
3, Blau
TECHNISCHE DATEN - STROMVERSORGUNG
Stromversorgung: Versorgung durch DALI-2-Bus.
DANSK
Læs brugervejledningen omhyggeligt. Hvis instrumentet skal
anvendes på en måde, der ikke er beskrevet af producenten,
kan beskyttelsen af instrumentet blive svækket.
PRODUKTBESKRIVELSE (Fig. 1)
Del Beskrivelse
A
Til Planmontering. Består af teminalerne.
Sensor delen er forbundet til basen ved hjælp af fast kon-
nektor (Se gur 2).
BPlastik hus med indikation for sensor positioner (Se g 5).
C
Selve sensoren indeholder:
Pir elementer
DLI-P360L24MFx: 3 stk sensor elementer.
Detekterings område (g 8, 9) og følsomheds
området kan kongureres via programmerin-
gssoftwaren.
DLI-P360L7MFx: 1 stk sensor element. De-
tekterings område (g 6, 7) og følsomheds
området kan kongureres via programmerin-
gssoftwaren
Luxmeter 0-80000 lux, løsning 1 lux
Temperatur -40 til +60°C
Opløsning 0,1 °C
LED'er 3 hvid og 3 blå
FORSYNINGSSPECIFIKATIONER
Strømforsyning: forsynet via DALI-2-bus.
SVENSKA
Läs noggrant genom manualen. Om instrumentet används på
ett sådant vis som inte specificeras av tillverkaren, kan
instrumentets angivna säkerhet reduceras.
PRODUKTBESKRIVNING (Fig. 1)
Del Beskrivning
A
Sockel för utanpåliggande montage.
Innehåller anslutningsterminalerna.
Sensorn ansluts till sockeln med en kontaktledning. (se g.
2).
BPlastring som indikerar placeringen av de pyroelektriska ele-
menten. (se g. 5)
DALI BUS
A
C
B

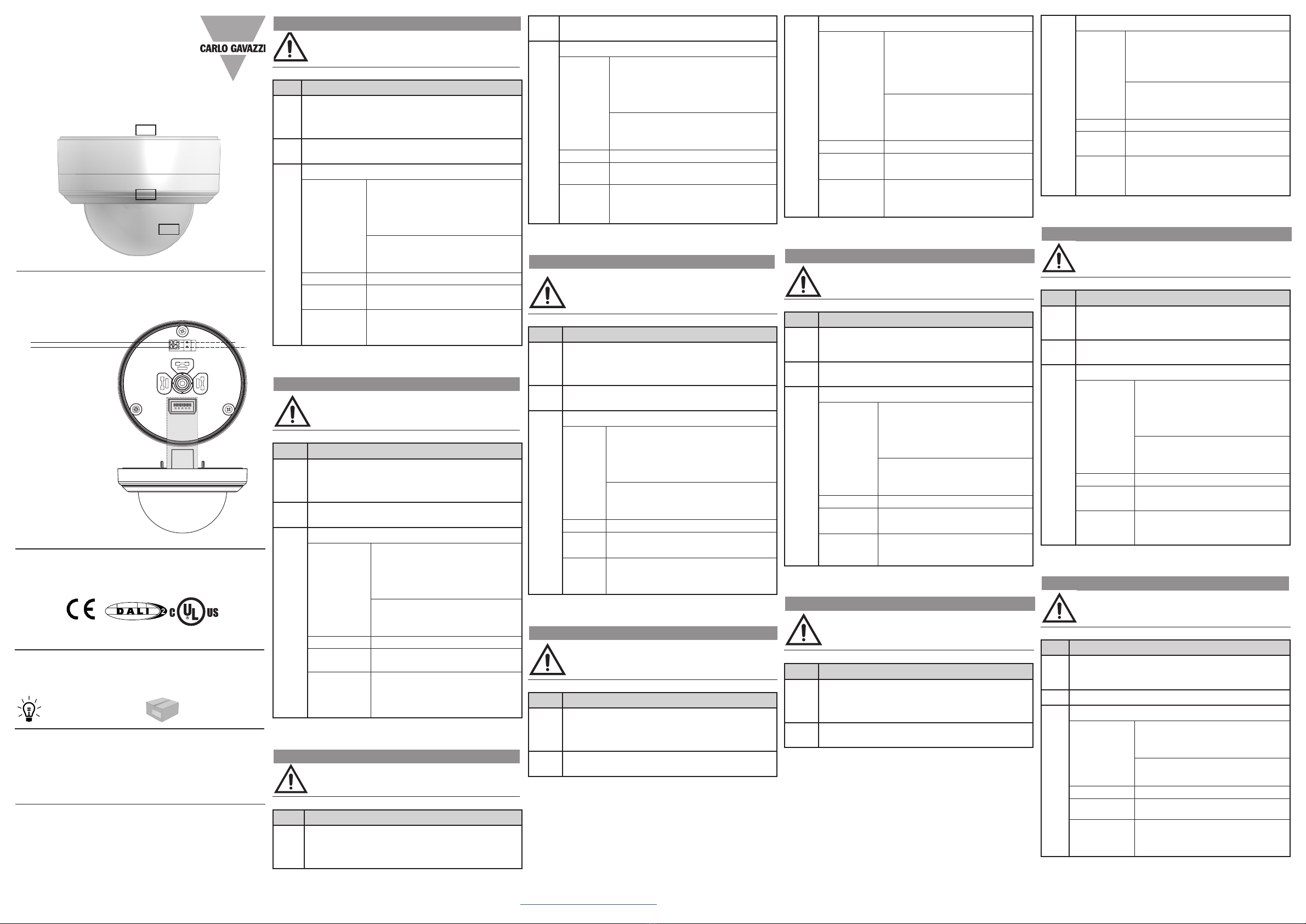

Fig. 1 : Product description
Fig. 2 : Wiring diagram
C
Sensordel, innehåller:
PIR
element
DLI-P360L24MFx: 3 pyroelektriska element. De-
tekteringsavstånd: se g 8, 9. Känslighet program-
meras av kongurationsprogrammet.
DLI-P360L7MFx: 1 pyroelektriskt element. De-
tekteringsavstånd: se g 6, 7. Känslighet pro-
grammeras av kongurationsprogrammet.
Luxmätare 0-80000 lux, upplösning 1 lux
Temperatur -40 till +60°C
Upplösning 0,1 °C
LED
indikeringar
3 Vit
3 Blå
STRÖMFÖRSÖRJNING SPECIFIKATIONER
Strömförsörjning: strömförsörjs via DALI-2-buss.
NORSK
Les nøye bruksanvisningen. Hvis produktet er brukt på en måte
som ikke er angitt av produsenten, kan beskyttelsen av
produktet bli svekket.
PRODUKTBESKRIVELSE (Fig. 1)
Del Beskrivelse
ASokkel for påveggsmontasje. Inneholder terminalene. Selve
sensoren kobles til sokkelen med intern konnektor. (Se g. 2).
BPlastikk foring med indikasjon på sensor posisjonen (se g.
5)
C
Selve sensoren inneholder:
PIR element
DLI-P360L24MFx: 3 stk sensorelementer.
Deteksjonsområde: se g. 8 og 9. Føls-
omhetsområdet er programmerbart vi kon-
gurasjonsverktøyet.
DLI-P360L7MFx: 1 stk sensorelement. De-
teksjonsområde: se g. 6 og 7. følsomhets-
området er programmerbart ved hjelp av
kongurasjonsverktøyet
Luxmeter 0-80000 lux, Vedtak 1 lux
Temperatur -40 til +60°C
Oppløsning 0,1 °C
LED's 3 Hvit og 3 blå
TILFØRSELSSPESIFIKASJONER
Strømforsyning: levert av DALI-2-bussen.
简体中文
仔细阅读说明手册。请按照指定的方式使用，避免损坏传感
器。
产品描述 (Fig. 1)
部件 描述
A
混凝土天花板表面安装底座。
它包含接线端子。
传感器部分通过内部连接器连接到底座上。(见图2)。
B塑料圈上有热释传感器位置指示。(见图5)
C
传感器主体包含了:
PIR元件
DLI-P360L24MFx: 3个热释传感器。检测范
围见图8、图9。可通过配置工具进行灵敏度
设置。
DLI-P360L7MFx: 1个热释传感器。检测范
围:(图6、图7)。可通过配置工具进行灵敏度
设置。
照度计 0-80000 Lux, 解决 1 lux
温度 -40 至+60°C
解析度 0.1 °C
LEDs
三个白色 LED
三个蓝色 LED
所有都可以使用配置工具进行编程
供电规格
饮食： 标准巴士 DALI-2.
IP20 DLI-P360L24MF
DLI-P360L7MF
IP50 DLI-P360L24MFO
DLI-P360L7MFO
-20°C to +50°C
(-4°F to 122°F)
-50°C to +85°C
(-58°F to 158°F)

MANUAL DLI-P360LxxMFx code 8022296 / 19/07/2023 https://gavazziautomation.com/ CARLO GAVAZZI
Fig. 5: Sensors position
  m
DALI bus

Fig. 3: Scope of delivery Fig. 4: Mounting

Fig. 6: Detection area Fig. 7: Detection area vs. sensitivity Fig. 8: Detection area Fig. 9: Detection area vs. sensitivity
DLI-P360L7MFx DLI-P360L7MFx DLI-P360L24MFx DLI-P360L24MFx
Height (c) Presence (a) Movement (b)
2.4 m 5 m 12 m
2.7 m - 3 m 5 m 14 m
3 m - 8 m 5 m 16 m
Height (c) Presence (a) Movement (b)
2 m 5 m 20 m
2.4 m 5 m 22 m
2.7 m - 3 m 5 m 24 m
3 m - 6 m 5 m 26 m
