INSTALLATION MANUAL
Range: Locking Devices /
Surface Mount Electromagnetic locks
* Refer to limited lifetime warranty conditions. / Voir conditions de garantie à vie limitée.
MANUEL D’INSTALLATION
Gamme: Verrouillage
Ventouses électromagnétiques appliques

EN
V1SR - V3S - V3SR - V3SRB - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Surface mount Electromagnetic locks
INSTALLATION MANUAL
1] PRODUCT PRESENTATION
The V3S, V4S and V5S series
with signalling are suitable for
the new regulations covering
assistance to persons with
reduced mobility.
Thank you for buying our products and for the confi dence you placed
in our company.
180, 300, 400 or 500kg**.
Electronic protection
to eliminate back EMF.
Electromagnetic lock dimensions (L x W x D):
- V1SR = 167 x 34 x 21mm.
- V3S series = 248 x 45 x 26mm,
- V4S series = 255 x 50 x 27mm,
- V5S series = 266 x 66 x 40mm.
Armature dimensions (l x w x d):
- 180kg = 130 x 32 x 9mm,
- 300kg = 185 x 38 x 11mm,
- 400kg= 185 x 45 x 12mm,
- 500kg = 185 x 60 x 12mm.
Silent operation.
Power supply: 12/24V dc.
Power absorption:
- 12 V DC = 550mA,
- 24 V DC = 275mA.
Refs Holding
force
Visual
feedback
Audible
feedback Relay Moni- tored
V1SR 180 kg
- - -
V3S 300kg - - -
V3SR 300kg -
V3SRB 300kg
V4S 400kg - - -
V4SR 400kg -
V4SRB 400kg
V5S 500kg - - -
V5SR 500kg -
V5SRB 500kg
EC certifi cation
WEEE
IP42
cdvi.com
cdvigroup.com
COLOUR CODES
BLUE ACTIVE VOLTAGE
RED LOCKED
GREEN OPEN
BLUE LOCKED
GREEN OPEN + BUZZER
RoHS
ARD212 BS60
Recommended
power supplies
* Refer to limited lifetime warranty conditions.
** Depending on the version.
2] REMINDERS AND RECOMMENDATIONS
The function of an electromagnetic lock is to ensure the locking of an access point. This document is a guide
of installation which will allow you to secure the installation according to the characteristics of the product,
the site and the environmental requirements.

EN
V1SR - V3S - V3SR - V3SRB - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Surface mount Electromagnetic locks
INSTALLATION MANUAL
3
cdvi.com
cdvigroup.com
POWER SUPPLY
An electromagnetic lock always operates in DC current, a very low safety voltage. The Diax® electromagnetic
lock is recommended for use with power supplies manufactured by CDVI, however, other power supplies
may be used on condition that they are of equivalent quality and characteristics recti ed,  ltered, regulated
and protected by fuse in primary and secondary sectors.
MOUNTING RECOMMENDATIONS
- De ne the level of security of the access.
- Determine the maximum strength of holding force to this level of security.
- Select the Diax® electromagnetic lock according to the environment, the inside, the outside, the climatic
constraints, (For example: stainless steel dedicated to an outside use).
- Always install the electromagnetic lock on the secure side of the place to be secured.
- Indeed make sure that the frame and opening, receiving or supporting the electromagnetic lock, armature
plate and their accessories, are solid and resistant to damage or wear over a period of time.
- Consider any bracketry required for the assembly according to the type of support receiving
the electromagnetic lock and armature plate.
- De ne the passage of cables to ensure the protection against the vandalism and the environmental
requirements (in particular through fl exible hoses of door, glands, gutters, cross cables, plastic tubes).
Security ropes
The electromagnetic lock undergoes repeated
shocks and the vibration at the points of fi xation
on the frame (frequencies of openings / closures,
attempt of opening wears closed and attempts
of vandalism) which can loosen the fi xing bolts/
screws. To prevent the risk of the electromagnetic
block from falling, install both security ropes
supplied, to guarantee the safety of the users
(see attached plan).
Security rope
( xing on the magnetic lock and the frame)
APPROVAL RELATIVE TO EMERGENCY EXITS:
In the case of an installation of electromagnetic lock on emergency exits, it is imperative to make sure that
these exit points will be automatically free in case of  re alarm, to open in the event of a  re alarm to allow
evacuation of the premises. The electromagnetic lock installed on emergency exits must be in accordance
with the  re approval department (Ex: In France = NF 61-937).
For more information, contact CDVI, the local fi re offi cer or the safety offi cer responsible for the building.
Armature plate
- It is vital to fi x the electromagnetic lock
and armature plate solidly on their supports.
- Make sure that the magnet and the armature
meet evenly over their entire mating surfaces.
- The Armature plate must be able to pivot
slightly about its center mounting screw
to compensate for any door misalignment.

EN
V1SR - V3S - V3SR - V3SRB - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Surface mount Electromagnetic locks
INSTALLATION MANUAL
4cdvi.com cdvigroup.com
3] PACKAGE CONTENTS
Surface
mount
magnetic
lock
Armature
plate Fixing plate Roll pin 5x16 Steel washer
4x25
wood
screw
Key
3mm Key 5mm
11122711
M8x35
screw M8x25 screw
3x8
self-tapping
screw
Guide
piece Cap nut Safety rope
Rubber
washer
Installation
manual
11111211
Surface
mount
magnetic
lock
Armature
plate Fixing plate Roll pin 5x16 Steel washer
3x25
wood
screw
Key
3mm Guide piece Cap nut Installation manual M5x20 screw
11122511111
ELECTROMAGNETIC LOCK V1SR
ELECTROMAGNETIC LOCK V3S - V3SR - V3SRB - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
MAINTENANCE
The Electro magnet and armature plate have a speci c treatment which strengthens the protection against wear
and corrosion. These products do not require high maintenance. Nevertheless to ensure optimum performance,
it is recommended to clean regularly the surfaces in contact of the electro magnet and armature plate with a cloth
and non abrasive products. If traces of corrosion appear, it is recommended to clean and oil the contact surfaces.
Check and tighten regularly all the  xings of the Electro magnet and ensure that while the armature is able to pivot
on its mounting, the  xing bolt is not liable to loosen (we recommend thread-lock for all  xing bolts).

EN
V1SR - V3S - V3SR - V3SRB - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Surface mount Electromagnetic locks
INSTALLATION MANUAL

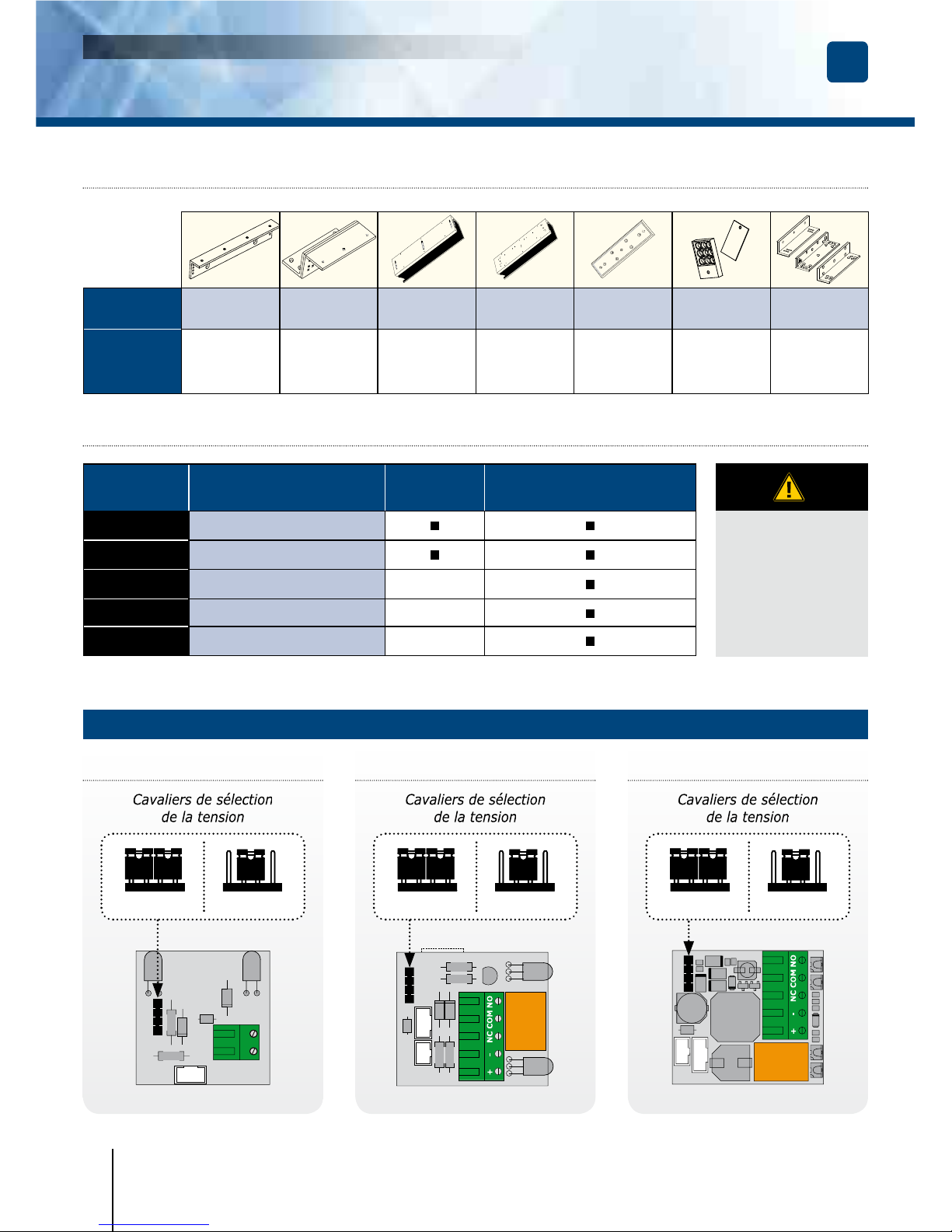

5] ELECTRICAL CONNECTIONS
The NO/NC signal only switches when the door is closed with the power to it on.
TERMINAL
BLOCK CORRESPONDENCE V3S V4S - V5S V3SR - V3SRB - V4SR V4SRB - V5SR - V5SRB
+12 or 24V dc
-- 0 V
N.C NC (Normally closed) -
COM COM -
N.O NO (Normally open) -
WITH BUILT-IN PCB BOARD
12V dc
Factory
Setup
12V dc 12V dc24V dc 24V dc 24V dc
Voltage selection jumpers
Voltage selection jumpers
Voltage selection jumpers
5
cdvi.com
cdvigroup.com
4] OPTIONAL ACCESSORIES
References L3L4L5 Z3Z4Z5 UBKU UBKP AMA3AMA5 DPM300
DPM500 LZ1
Description L-shaped bracket
for lock Z-shaped bracket for lock
Armature base
for glass door
Universal base
for glass door Armature base
Door position
monitoring
L & Z-shaped
bracket
for 180kg lock
V3S - V4S - V5S V3SR - V4SR - V5SR V3SRB - V4SRB - V5SRB
-+
Surface
mount
magnetic
lock
Armature
plate Fixing plate Roll pin 5x16 Steel washer
4x25
wood
screw
Key
3mm Key 5mm
11122711
M8x35
screw M8x25 screw
3x8
self-tapping
screw
Guide
piece Cap nut Safety rope
Rubber
washer
Installation
manual
11111211

EN
V1SR - V3S - V3SR - V3SRB - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Surface mount Electromagnetic locks
INSTALLATION MANUAL
Security
rope
6cdvi.com cdvigroup.com
6] INSTALLATION (EXAMPLE: V3S SERIES)
DIRECT CONNECTION
12V DC 24V DC CONTACT
Red Red Yellow NC
Blue COM
Orange NO
++
White White
--
Green Green
Black Black
 xing plate Security
rope
Security
rope
Armature plate
M8
screw
Cap nut
Guide piece
Rubber washer
Roll pin
Steel washer Rubber washer
Fixing plate
Door frame
Outwards opening
door (push door).
Electromagnetic
lock
Armature
plate
Cap nut
Guide piece
M8 screw
OUTSIDE
Door
Installation on an outward opening
door (Push door)
Check the jumper position before connecting the lock to the input current.
A wrong position could damage the lock. This type of damage is not covered
by the warranty.
IMPORTANT NOTE

EN
V1SR - V3S - V3SR - V3SRB - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Surface mount Electromagnetic locks
INSTALLATION MANUAL
Electromagnetic lock
Armature plate
Adjustable
Inward opening door (Pull door)
(installed with “Z” and “L” brackets)
Z shaped bracket :
Z3Z4Z5
L shaped bracket :
- L3L4 (300 - 400 Kg),
- L5 (500kg).
L shaped bracket
Z shaped
bracket
Installation on an inward opening
door (Pull door)
Fixing screw
Rubber washer
Roll pin
Steel washer
Armature plate
M8 screw
DOOR FRAME
OUTSIDE
INSIDE
DOOR
7] INSTALLATION WITH ACCESSORIES
Fixing plate
Security
rope
Security
rope
Security
rope
Security
rope
Armature housing
Armature plate
Rubber washer
Roll pin
Steel washer
Armature
screw
Outwards opening door (push door).
(installed with armature housing)
OUTSIDE
INSIDE
Installation with an Armature
housing
Armature housing
AMA3 or AMA5
DOOR FRAME
Electromagnetic
lock
DOOR
EXT.
opening
7
cdvi.com
cdvigroup.com

EN
V1SR - V3S - V3SR - V3SRB - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Surface mount Electromagnetic locks
INSTALLATION MANUAL
8cdvi.com cdvigroup.com
Fixing plate Security
rope
Security
rope
Armature housing for glass door
UBKU
Rubber washer
Roll pin
Steel washer
Armature
screw
Outward opening door (Push door)
(installed with UBKU brackets)
Installation with base for glass door
OUTSIDE
INSIDE
DOOR FRAME
Electromagnetic lock
Universal base for glass
door UBKU
DOOR
Fixing plate
Armature
plate
DOOR
GLASS
FRAME
Adjustable
UBKP
Inward opening door (Pull door)
(installed with “UBKP”, “L3L4L5”
and Z3Z4Z5 brackets)
Installation with base
for glass door
Universal
housing for
glass door
UBKP
Rubber washer
Steel washer
Armature
plate
Armature
screw
Security
rope
Security
rope
Roll pin
OUTSIDE
INSIDE
Z shaped bracket
Z3Z4Z5
L shaped bracket :
- L3L4 (300 - 400 Kg),
- L5 (500kg).

FR
V1SR - V3S - V3SR - V3SRB - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Ventouses électromagnétiques appliques
MANUEL D’INSTALLATION
8] FAULT FINDING
Installation with DPM300 - DPM400 - DPM500 (Door position monitoring)*
Roll pin
Armature plate Electromagnetic lock
DPM300
Fixed on the armature
DPM300
Fixed on the
electromagnetic lock
PROBLEM POSSIBLE CAUSE SOLUTION
Door
locking
impossible
The lock is not receiving
DC current.
- Check that the wires are connected to the right
terminals.
- Check that the power supply is compatible.
- Check that the lock is connected to the circuit
correctly.
Holding
force
reduced
The lock and the armature are
not lined up with each other.
- Check that the lock is connected to the circuit
correctly.
- Check that the electromagnet and the armature
are properly aligned.
- Check that the contact faces are free from dirt and rust.
- Check that the armature is soft mounted.
Low voltage or armature
jammed.
- Check that the lock is receiving the correct power
supply satisfactorily.
- check the tightening of the armature
and the condition of the rubber.
Faulty
reed
switch
Voltage too low. Misalignment.
- Check the power supply.
- Cable cross section to be determined according
to the power supply and the locking.
- e.g.: 2 x 1.5mm2 ≥ 10m.
9
cdvi.com
cdvigroup.com
* Optional. Sold separately.

EN
9] LIMITED LIFETIME WARRANTY [EXTRACT]*
CDVI warrants this product to be free from defects in material and workmanship, when it has been installed
in accordance with the manufacturer’s instructions and has not been modi ed or tampered with. Only product
recognized by CDVI to be defective should be returned under these warranty terms if accompanied
by an RMA (Return Material Authorization Number) provided by CDVI. CDVI, at its option, shall repair
or replace the defective product at CDVI premises or at any CDVI approved service center. This warranty
does not cover any damage due to accident, misuse, abuse or negligence. This warranty is valid only
if the product is registered, within 1 month from delivery to the  nal costumer. To obtain full details of this
warranty and to register the product to commence the “Limited Lifetime Warranty”, complete the enclosed
registration card and return it, either by e-mail or post, to the relevant CDVI address or completion of the
on line registration at www.cdvigroup.com. Repair or replacement of the defective product is the exclusive
remedy. CDVI shall not be liable for any incidental or consequential damages arising from any defect in, or
malfunction of, its product. In no event the entire liability can not exceed the purchase price of the product.
The CDVI local country contact details can be found on line by visiting www.cdvigroup.com or on the back
cover of the installation manual.
DISCLAIMER OF WARRANTY: EXCEPT AS STATED ABOVE, CDVI MAKES NO WARRANTIES, EITHER
EXPRESS OR IMPLIED, AS TO ANY MATTER WHATSOEVER, INCLUDING THE CONDITION OF ITS PRODUCTS,
THE TRANSPORTATION, THEIR MERCHANTABILITY OR FITNESS FOR ANY PARTICULAR PURPOSE.
10] NOTES
* Refer to complete limited lifetime warranty on cdvigroup website.
INSTALLATION MANUAL
V1SR - V3S - V3SR - V3SRB - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Surface mount Electromagnetic locks
10 cdvi.com cdvigroup.com

FR
1] PRESENTATION PRODUIT
Merci pour l’achat de ce produit et pour la confi ance que vous accordez
à notre entreprise.
Applique**.
1 relais**.
Signal**.
Signalisation lumineuse et sonore**.
Force de rétention : 180, 300, 400
ou 500 kg**.
NFS 61-937.
Filin de sécurité*.
Haute résistance à la corrosion.
Livrée avec contre-plaque.
Pas d’usure mécanique.
Facilité d’installation.
Installation en intérieur.
Sécurité positive
(libère instantanément l’accès
en cas de coupure de courant).
Pas de magnétisme résiduel.
Varistance incorporée : Protection
électronique intégrée contre l’effet de self.
Dimensions des ventouses (L x l x P) :
- V1SR = 167 x 34 x 21 mm,
- Gamme V3S = 248 x 45 x 26 mm,
- Gamme V4S = 255 x 50 x 27 mm,
- Gamme V5S = 266 x 66 x 40 mm.
Dimensions des contre-plaques (L x l x P) :
- 180 kg = 130 x 32 x 9 mm,
- 300 kg = 185 x 38 x 11 mm,
- 400 kg = 185 x 45 x 12 mm,
- 500 kg = 185 x 60 x 12 mm.
Fonctionnement silencieux.
Alimentation : 12/24 V DC.
Consommation :
- 12 V DC = 550 mA,
- 24 V DC = 275 mA.
Refs Force de
rétention
Leds Buzzer Relais Signal
V1SR 180 kg
- - -
V3S 300 kg - - -
V3SR 300 kg -
V3SRB 300 kg
V4S 400 kg - - -
V4SR 400 kg -
V4SRB 400 kg
V5S 500 kg - - -
V5SR 500 kg -
V5SRB 500 kg
Certifi cation CE
DEEE
IP42
CODES COULEURS
BLEU TENSION ACTIVE
ROUGE VERROUILLÉ
VERT OUVERT
BLEU VERROUILLÉ
VERT OUVERT + BUZZER
RoHS ARD212 BS60
Alimentations
préconisées
V1SR - V3S - V3SR - V3SRB - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Ventouses électromagnétiques appliques
MANUEL D’INSTALLATION
cdvi.com
cdvigroup.com
Certifi cation CE

FR
2] RAPPELS ET RECOMMANDATIONS
ALIMENTATION
Une ventouse électromagnétique fonctionne toujours en courant continu, impérativement en très basse
tension de sécurité (TBTS). Les ventouses électromagnétiques Diax® sont préconisées avec les alimentations
de la gamme CDVI, toutefois, d’autres alimentations peuvent être utilisées à la condition que celles-ci
présentent une qualité et des caractéristiques équivalentes, notamment redressée,  ltrée, régulée, protégé
par fusible en primaire et secondaire…
CONSEIL D’INSTALLATION
- Dé nir le niveau de sécurité de l’accès.
- Adapter la force de rétention maximum à ce niveau de sécurité.
- Sélectionner la ventouse électromagnétique Diax® en fonction de l’environnement, intérieur, extérieur,
contraintes climatiques, … (Par exemple : inox dédiée à une utilisation extérieure).
- Installer toujours la ventouse à l’intérieur du lieu à sécuriser.
- Bien s’assurer que le dormant et l’ouvrant, recevant ou supportant la ventouse, la contre-plaque
et leurs accessoires, soient solides et résistants dans le temps.
- Adapter les éléments de montage en fonction du type support recevant la ventouse et la contreplaque
(visserie, chevilles, accessoires,…).
- Dé nir le passage des câbles pour en assurer la protection contre le vandalisme et les contraintes
environnementales (notamment par l’intermédiaire de fl exibles de porte, presse-étoupe, goulottes,
passe câbles, tubes plastiques, …).
Les fi lins de sécurités
La ventouse électromagnétique subit tout au long
de sa vie une accumulation de chocs répétés
et de sollicitations aux niveaux des points de fi xation
sur le dormant, fréquences d’ouvertures/fermetures,
(tentative d’ouverture porte verrouillée et tentatives
de vandalisme) ce qui peut générer sa désolidarisation
du support au moment de l’ouverture. Afi n de pallier
au risque de chute du bloc ventouse, installer les deux
fi lins de sécurité fournis pour garantir la sécurité des
utilisateurs (voir schéma).
La contre-plaque
Filin de sécurité
( xations sur ventouse et bati)
Filin de sécurité
( xations sur ventouse et bati)
La fonction d’une ventouse électromagnétique est d’assurer le verrouillage d’un accès. Ce document
est un guide de pose qui vous permettra de sécuriser l’installation en fonction des caractéristiques du produit,
du site et des contraintes environnementales.
NORME INCENDIE RELATIVE AUX ISSUES DE SECOURS
Dans le cas d’une installation de ventouses électromagnétiques sur des issues de secours, il est impératif
de s’assurer que ces accès seront automatiquement libres en cas d’alarme incendie, pour permettre
une évacuation des lieux. Les ventouses électromagnétiques installées sur des issues de secours doivent
impérativement être conforme à la norme incendie locale (Ex : En France = NFS 61-937).
Pour plus d’informations, rapprochez-vous de CDVI, de l’organisme certifi é local ou du centre de sécurité du bâtiment.
V1SR - V3S - V3SR - V3SRB - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Ventouses électromagnétiques appliques
MANUEL D’INSTALLATION
cdvi.com
cdvigroup.com

FR
3] ÉLÉMENTS INCLUS
Ventouse
saillie Contre- plaque
Plaque
de
montage
Goupille
5x16 Rondelle acier Vis bois 4x25 clef 3 mm clef 5 mm
11122711
Vis
M8x35 Vis M8x25
Vis
autoforeuse
3x8
Embout
de
guidage
Ecrou
borgne
Filin
de
sécurité
Rondelle
caouchouc Notice
11111211
Ventouse
saillie Contre- plaque
Plaque
de
montage
Goupille
5x16 Rondelle acier Vis M5x20 Vis bois 3x25 Clef 3 mm
Embout
de
guidage
Ecrou
borgne Notice
11122151111
VENTOUSES V1SR
VENTOUSES V3S - V3SR - V3SRB - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
ENTRETIEN
La ventouse et sa contreplaque disposent d’un revêtement spéci que qui renforce la protection contre l’usure
et la corrosion. Ces produits nécessitent donc peu d’entretien. Néanmoins pour assurer une fonctionnalité
optimum, Il est recommandé de nettoyer régulièrement les surfaces en contact de la ventouse
et de sa contreplaque avec un chiffon et produits non abrasifs. Si des traces de corrosion venaient à apparaître,
il est recommandé de nettoyer et huiler légèrement ces mêmes surfaces en contact. Véri er et resserrer
régulièrement l’ensemble des  xations de la ventouse. Il est nécessaire de mettre un frein- let sur la vis
pivot de la contreplaque.
V1SR - V3S - V3SR - V3SRB - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Ventouses électromagnétiques appliques
MANUEL D’INSTALLATION
13
cdvi.com
cdvigroup.com

FR
Filet de
sécurité
5] RACCORDEMENT
Le signal NO/NC ne commute que lorsque la porte fermée et sous tension.
BORNIER CORRESPONDANCE V3S
V4S - V5S V3SR - V3SRB - V4SR V4SRB - V5SR - V5SRB
+
12 or 24 V DC
- - 0 V
N.C NC (Normalement fermé) -
COM COM -
N.O NO (Normalement ouvert) -
AVEC ÉLECTRONIQUE DÉPORTÉE
12 V DC
Réglage
usine
12 V DC 12 V DC 12 V DC24 V DC 24 V DC 24 V DC
Cavaliers de sélection
de la tension
Cavaliers de sélection
de la tension
Cavaliers de sélection
de la tension
4] ACCESSOIRES EN OPTION
Références L3L4 (300KG)
L5 (500KG) Z3Z4Z5 UBKU UBKP AMA3 (300KG) AMA5 (500KG) DPM300 DPM500 LZ1
Description Support en “L”
pour ventouse
(300,400 & 500kg)
Support en “Z”
pour ventouse
(300,400 & 500kg)
Support
de contre-plaque
pour porte en verre
(300,400 & 500kg)
Support universel
pour porte
en verre
(300,400 & 500kg)
Support
de contre-plaque
(300 & 500kg)
Contact
de position
de porte
(300 & 500kg)
Kit L & Z
Pour V1SR
(180 kg)
V3S - V4S - V5S V3SR - V4SR - V5SR V3SRB - V4SRB - V5SRB
-+
V1SR - V3S - V3SR - V3SRB - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Ventouses électromagnétiques appliques
MANUEL D’INSTALLATION
14 cdvi.com cdvigroup.com

FR
Vérifi er la position du cavalier avant de brancher la ventouse au courant d’entrée.
Une position incorrecte peut endommager la ventouse. Ce type de dommage
n’est pas couvert par la garantie.
NOTE IMPORTANTE
6] MONTAGE (EXEMPLE: GAMME V3S)
CONNEXION DIRECTE
12 V DC 24 V DC CONTACT
Rouge Rouge Jaune NC
Bleu COM
Orange NO
+
Blanc Blanc
--
Vert Vert
Noir
Plaque de
montage Filet de
sécurité
Filet de
sécurité
Contre-plaque
Écrou borgne
Embout de guidage
Rondelle caouchouc
Goupille
Rondelle acier Rondelle
en caoutchouc
Plaque
de montage
DORMANT
porte à ouverture
extérieure (Poussante)
Ventouse
Contre-plaque
Écrou borgne
Embout
de guidage
Vis M8
EXTÉRIEUR
EXTÉRIEUR
EXTÉRIEUR
INTÉRIEUR
INTÉRIEUR
INTÉRIEUR
OUVRANT
Montage sur porte à ouverture
extérieure (Poussante)
V1SR - V3S - V3SR - V3SRB - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Ventouses électromagnétiques appliques
MANUEL D’INSTALLATION
cdvi.com
cdvigroup.com

FR
V1SR - V3S - V3SR - V3SRB - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Ventouses électromagnétiques appliques
MANUEL D’INSTALLATION
16 cdvi.com cdvigroup.com
Filet de
sécurité
Filet de
sécurité
Filet de
sécurité
Filet de
sécurité
Ventouse
Contre-plaque
Réglable
Porte à ouverture
vers l’intérieur (Tirante)
(installé avec support “L” et “Z”).
Equerre en “Z”
Z3Z4Z5
Equerre en “L”
- L3L4 (300 - 400 Kg),
- L5 (500 kg).
Equerre en “L”
Equerre
en “Z”
Montage sur porte à ouverture
intérieure (Tirante)
Vis de  xation
Rondelle caouchouc
Goupille
Rondelle acier
Contre-plaque
Vis M8
DORMANT
EXTÉRIEUR
INTÉRIEUR
OUVRANT
7] MONTAGE AVEC ACCESSOIRES (EXEMPLE : GAMME V3S)
Plaque de
montage
Support de
contre-plaque
AMA3 - AMA5
Contre-plaque
Rondelle
caoutchouc
Goupilles
Rondelle
en acier
Vis
contre-plaque
Porte à ouverture vers l’extérieur
(poussante)
EXTÉRIEUR
INTÉRIEUR
Montage avec support
de contre-plaque
Support
de contre-plaque
AMA3 or AMA5
Plaque de
montage
DORMANT
Ventouse
Contre-plaque
OUVRANT
Ouverture
extérieure

FR
V1SR - V3S - V3SR - V3SRB - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Ventouses électromagnétiques appliques
MANUEL D’INSTALLATION
17
cdvi.com
cdvigroup.com
Plaque de montage
Contre-plaque
Support de contre-plaque
pour porte en verre UBKU
Rondelle caoutchouc
Goupille
Rondelle acier
Vis
contre-plaque
Porte à ouverture vers l’extérieur
(Poussante) (installé avec support universel
pour porte en verre UBKU).
Montage avec support
pour porte en verre
EXTÉRIEUR
INTÉRIEUR
Porte à ouverture vers l’extérieur
Dormant
Ventouse
Contre-plaque
Support universel
de contre-plaque (UBKU)
Ouvrant
Plaque de
montage
Ventouse
Z3Z4Z5
L3L5
Contre-plaque
Ouvrant
Ouvrant
Réglable
Porte à ouverture vers l’intérieur (Tirante)
(installé avec support de contre-plaque pour porte
en verre, avec support universelle pour porte en verre
et support de ventouse en “Z”
Montage avec support
pour porte en verre
Support
universel
pour porte
en verre
UBKP
UBKP
Rondelle
caouchouc
Rondelle acier
Contre-plaque
Vis de
contre-plaque
Goupille
EXTÉRIEUR
INTÉRIEUR
Support de
ventouse en “Z” Z3Z4Z5
Equerre en “L”
- L3L4 (300 - 400 Kg),
- L5 (500kg).
Filet de
sécurité
Filet de
sécurité
Filet de
sécurité
Filet de sécurité

FR
V1SR - V3S - V3SR - V3SRB - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Ventouses électromagnétiques appliques
MANUEL D’INSTALLATION
18 cdvi.com cdvigroup.com
8] DÉPANNAGE
Montage avec contact de position de porte (DPM300 - DPM400 - DPM500)*
Goupille
Contre-plaque Ventouse
DPM300
Fixé sur la contre-plaque
DPM300
 xé sur la ventouse
PROBLEMES CAUSE POSSIBLE SOLUTIONS
Verrouillage
de porte
impossible
La ventouse ne reçoit pas
de courant CC.
- Véri er que les  ls sont bien raccordés au bornier.
- Véri er que l’alimentation est compatible.
- Véri er que la ventouse est reliée correctement
au circuit.
Force
de maintien
réduite
La ventouse et la contre-
plaque
ne sont pas en vis à vis.
-
Véri er que la ventouse est reliée correctement
au circuit.
- S’assurer que l’électroaimant et la contre-plaque
sont bien en vis à vis.
- Véri er que les surfaces de contact sont exemptes
de salissures et de rouille.
- Véri er que la contre-plaque est montée souple.
Tension basse,
contre-plaque bridée.
S’assurer que la ventouse est bien alimentée
par la tension requise, véri er le serrage
de la contre-plaque et l’état du caoutchouc.
Commutateur
Reed HS Tension trop basse. Mauvais alignement.
- Véri er l’alimentation.
- Section de cable à déterminer selon la distance
entre l’alimentation et le verrouillage.
- ex: 2 x 1,5mm2 ≥ 10m
* En option. Vendu séparément.

FR
V1SR - V3S - V3SR - V3SRB - V4S - V4SR - V4SRB - V5S - V5SR - V5SRB
Ventouses électromagnétiques appliques
MANUEL D’INSTALLATION
19
cdvi.com
cdvigroup.com
9] GARANTIE À VIE [EXTRAIT]*
Les sociétés CDVI garantissent que ce produit est dépourvu de tout vice caché, tant dans les matériaux
que dans sa fabrication, à la condition, qu’il soit installé conformément aux préconisations du fabricant
et qu’il n’y ait pas eu d’interventions ou de modi cations sur le produit. La responsabilité de CDVI se limite
à la réparation ou à l’échange du produit. CDVI n’assume aucune responsabilité concernant les dommages
sur les biens ou les personnes. Un produit reconnu défectueux par CDVI doit être retourné au service-
après-vente de CDVI, après l’obtention du numéro d’autorisation de Retour de Produit(s) Défectueux (RMA).
La responsabilité de CDVI se limite à la réparation ou au remplacement d’un produit ou pièces défectueuses,
en ses ateliers. L’une ou l’autre de ces interventions sont dé nis par le service-après-vente de CDVI.
Le préjudice imputable à CDVI ne saurait en aucun cas dépasser la valeur du produit. La responsabilité
de CDVI ne peut être engagée auprès de l’acheteur, installateur, client  nal ou qui que ce soit, lors de dommages
consécutifs à des imperfections ou mauvais fonctionnement du produit. Cette garantie prend effet
à la date d’enregistrement du produit auprès de CDVI, à partir de l’instant ou la date d’enregistrement est
dûment complétée, dans la limite d’un mois, après la date de livraison au client  nal. Pour obtenir les détails
complets de cette garantie et enregistrer votre/vos produit(s) pour béné cier de cette « Garantie à Vie
limitée ». Veuillez compléter la carte d’enregistrement présente dans la boite du produit et nous la retourner,
par email ou par courrier, à l’adresse de l’entité CDVI la plus proche ou vous enregistrer en ligne à l’adresse
www.cdvigroup.com. Les contacts des entités CDVI sont accessibles en ligne à l’adresse www.cdvigroup.com
ou au dos de la notice d’installation.
EXCLUSIONS DE LA GARANTIE : A l’EXCEPTION DES POINTS EVOQUES PRECEDEMMENT, CDVI N’APPLIQUE
AUCUNE GARANTIE, NI DELIBEREE NI TACITE, A TOUS LES PROBLEMES INCLUANT LE CONDITIONNEMENT,
LE TRANSPORT, LEUR COMMERCIALISATION OU LES CONDITIONS D’UTILISATIONS PARTICULIÈRES.
10] NOTES
* Voir les conditions de garantie à vie limitée complètes sur le site cdvigroup.com.

cdvigroup.com
Manufacturing Access Control since 1985
Reference : G0301FR0341V03
Extranet : EXE-CDVI_IM SURFACE MOUNT MAGLOCKS CMYK A5 EN-FR 03
CDVI
FRANCE + EXPORT
Phone: [phone]
Fax: [phone]
CDVI AMERICAS
[CANADA - USA]
Phone: [phone]
Fax: [phone]
CDVI BENELUX
[BELGIUM - NETHERLAND - LUXEMBOURG]
Phone: [phone]
Fax: [phone]
CDVI
TAIWAN
Phone: [phone]
Fax: [phone]
CDVI
SUISSE
Phone: [phone]
Fax: [phone]
CDVI
CHINA
Phone: [phone]
Fax: [phone]
CDVI IBÉRICA
[SPAIN - PORTUGAL]
Phone: [phone]
Fax: [phone]
CDVI
ITALIA
Phone: [phone]
Fax: [phone]
CDVI
MAROC
Phone: [phone]
Fax: [phone]
CDVI SWEDEN
[SWEDEN - DANEMARK - NORWAY - FINLAND]
Phone: [phone]
Fax: [phone]
CDVI UK
[UNITED KINGDOM - IRELAND]
Phone: [phone]
Fax: [phone]
DIGIT
FRANCE
Phone: [phone]
Fax: [phone]
CDVI Group
FRANCE (Headquarter/Siège social)
Phone: [phone]
Fax: [phone]
All the information contained within this document (photos, drawing, features, specications and dimensions) could be perceptibly different and can be changed without prior notice.
