CEBEK I-303 User manual

DIGITAL TIMER 2 PROGRAMMABLES TIMES
with PUSH BUTTON
TEMPORISATEUR DIGITAL 2 TEMPS
AJUSTABLE AVEC BOUTONS POUSSOIRS
TEMPORIZADOR DIGITAL 2 TIEMPOS
PROGRAMABLES CON PULSADOR
I-303
TECHNICAL CHARACTERISTICS
Power supply …...................................12-24 V cc
Maximum Consumption …...................65 mA
Relay output Maximum Load ..............230 V 3 A max
Minimum Time ON OFF….....................0,1 sec
Maximum Time ON OFF…....................11.930 hours (497 days)
Net Weight ….........................................59 gr.
Dimensions ….........................................87 x 72 x 26 mm.
Recommended power supply ................ FE 103
RAIL Din (Option) …...............................C-7566

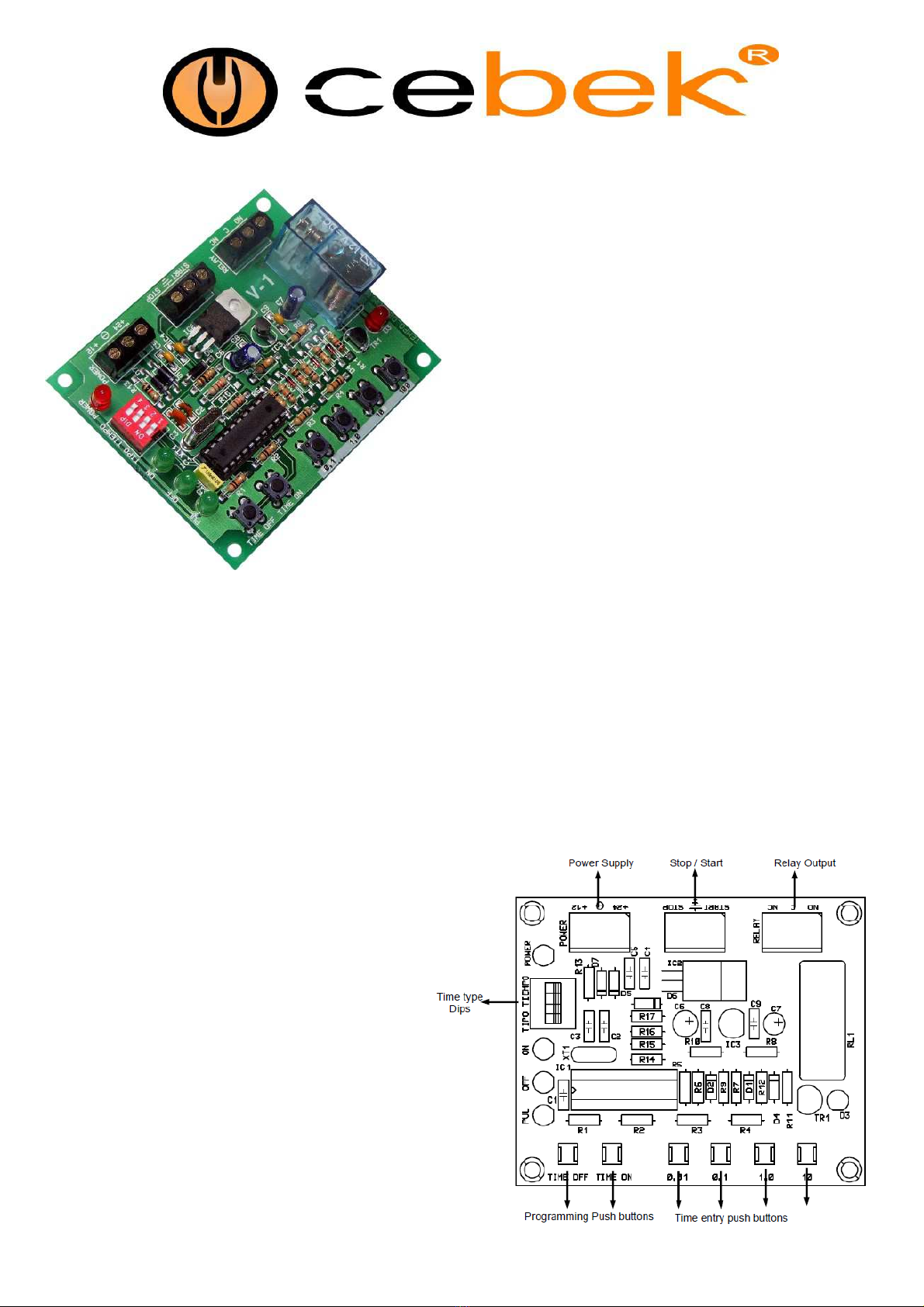

GENERAL CHARACTERISTICS
Composed by 4 operating modes
It has 16 different time scales
Led POWER lighted on when the timer is supplied
Led RLY lighted on when the relay is activated
Led PUL lighted on when time keys are pressed to program
Led ON lighted on during the programming of the ON time Led OFF
lighted on during the programming of the OFF time
Dips TIPO TEMPO to select the wished timer model ON for entry exit of
the ON time programming mode OFF for entry exit of the OFF time
programming mode Push buttons 0,1 1 10 100 sec to entry in the
operating time. START Push button input allowing to start the timer
(according to the model)
START Push button input allowing to stop the time in any moment
RELAY output with voltage free Open Closed contacts
GENERAL CHARACTERISTICS
Composed by 4 operating modes
It has 16 different time scales
Led POWER lighted on when the timer is supplied
Led RLY lighted on when the relay is activated
Led PUL lighted on when time keys are pressed to program
Led ON lighted on during the programming of the ON time Led OFF
lighted on during the programming of the OFF time
Dips TIPO TEMPO to select the wished timer model ON for entry exit of
the ON time programming mode OFF for entry exit of the OFF time
programming mode Push buttons 0,1 1 10 100 sec to entry in the
operating time. START Push button input allowing to start the timer
(according to the model)
START Push button input allowing to stop the time in any moment
RELAY output with voltage free Open Closed contacts
www.cebek.com - s[email protected]
CARACTERISTICAS GENERALES
Dispone de 14 modos de funcionamiento
Dispone de 16 escalas de tiempo
Led POWER encendido cuando el temporizador esta alimentado
Led RLY encendido cuando el relé esta activado
Led PUL se enciende al pulsar las teclas de tiempo al programar
Led ON se enciendo durante la programación del tiempo ON
Led OFF se enciendo durante la programación del tiempo OFF
Dips TIPO TEMPO para seleccionar el modelo temporizador que
desea
Pulsador ON para entrar salir modo programación tiempo ON
Pulsador OFF para entrar salir modo programación tiempo OFF
Pulsadores 0,1 1 10 100 segundos para entra el tiempo de trabajo
Entrada Pulsador STAR permite el arranque del temporizador (según
modelos)
Entrada Pulsador RESET permite parar el temporizador en cualquier
momento
Salida RELAY con contactos Abierto cerrado libres de tensión

www.cebek.com - s[email protected]
2
I-303

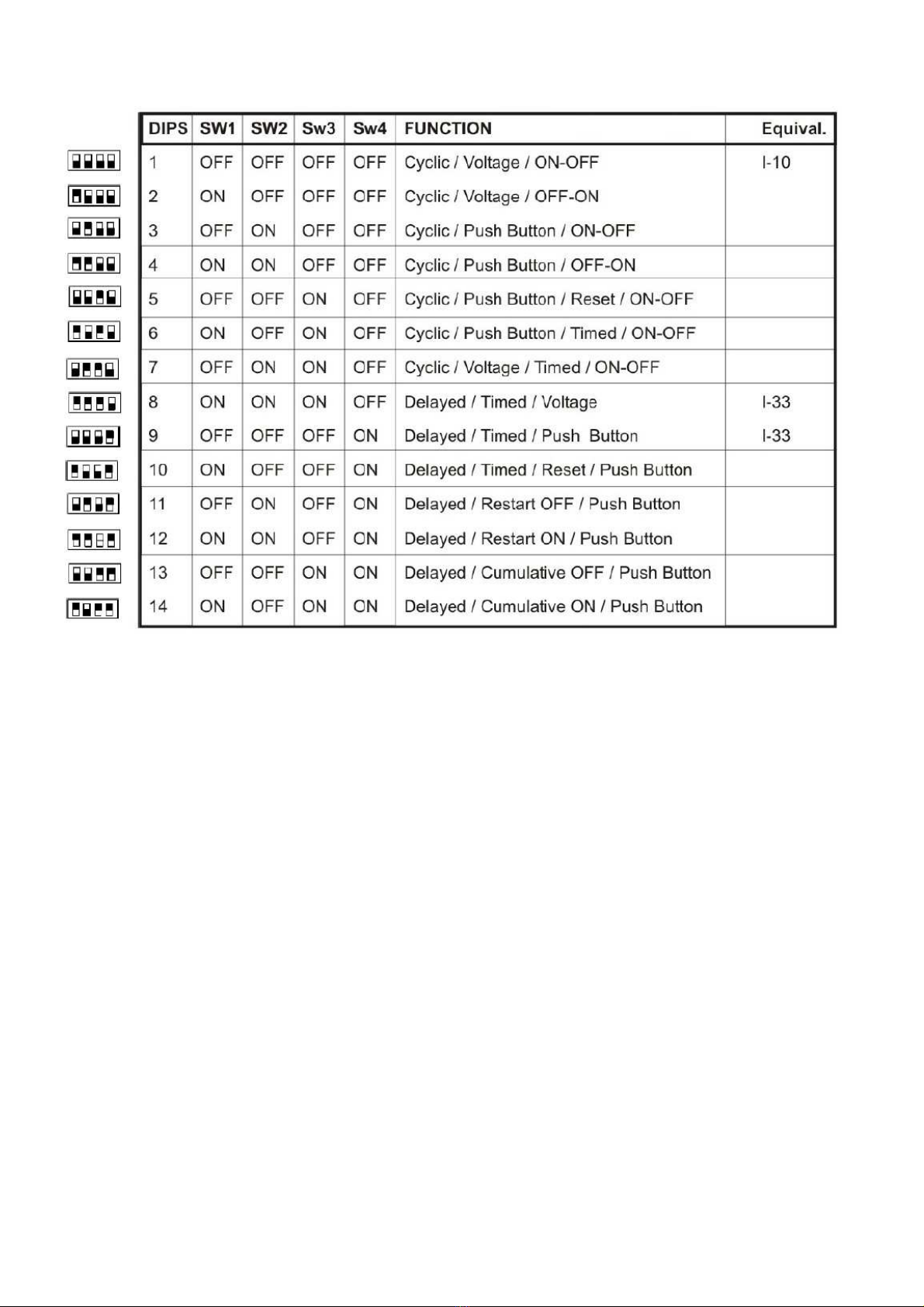

TYPES OF TIMER - TYPES DE TEMPORISATEUR - TIPOS DE TEMPORIZADOR
1 – ON/OFF Cyclic activated pe voltage (Equivalent to I-10 / I-11 / I-12 modules)
When you connect the power supply, the relay is activated during the ON time. Once the ON time finished, the relay will be deactivated during the OFF
time. After the OFF time, the ON time start again.
2 - OFF/ON Cyclic activated pe voltage
When you connect the power supply, the OFF time starts without activate the relay. Once the OFF time finished, the relay will be activated during the
ON time. After the ON time, the OFF time start again.
3 - ON/OFF Cyclic activated pe push button
When you close the START push button, the relay is activated during the ON time. Once the ON time finished, the relay will be deactivated during the
OFF time. After the OFF time, the ON time start again.
4 - OFF/ON Cyclic activated pe push button
When you connect the power supply, the OFF time starts without activate the relay. Once the OFF time finished, the relay will be activated during the
ON time. After the ON time, the OFF time start again.
5 - ON/OFF Cyclic eset activated pe push button
When you close the START push button, the relay is activated during the ON time. Once the ON time finished, the relay will be
deactivated during the OFF time. After the OFF time, the ON time start again. If during the ON or OFF timing, you close the START push button, the
timer will be reseted.
6 - ON/OFF Cyclic timed activated pe push button
When you close the START push button, the timing is started, and the relay will be cyclically activated and deactivated during the ON time. ON time to
adjust operating timing. OFF Time to adjust the cyclic activation and deactivation timing of the relay.
7 - ON/OFF Cyclic timed activated pe voltage
When you connect the power supply, the timing is started, and the relay will be cyclically activated and deactivated during the ON time. ON time to
adjust operating timing. OFF Time to adjust the cyclic activation and deactivation timing of the relay.
8 – Delayed & Timed activated pe voltage (Equivalent to I-33 / I-34 modules)
When you connect the power supply, the OFF timing without activates the relay. Once the time finished, the relay is activated during the ON time.
9 – Delayed & Timed activated pe push button (Equivalent to I-33 / I-34 modules)
When you connect the START push button, the OFF timing without activates the relay. Once the time finished, the relay is activated during the ON time.
10 - Delayed & Timed eset activated pe push button
When you close the START push button, the OFF timing without activates the relay. Once the OFF time finished, the relay will be activated during the
ON time. If during the ON or OFF timing, you close the push button, the timer will be reseted.
TEMPO TYPES - TYPES TEMPO - TIPOS TEMPO

www.cebek.com - s[email protected] 3
11 O Delayed & Timed & Restart activated per push button
When you close the START push button, the OFF timing without activates the relay. Once the time finished, the relay will be activated during the ON
time. If during the OFF timing, you close the push button, the timing will be reseted and the OFF time restart. It doesn’t operate with ON time.
12 ON Delayed & Timed & Restart activated per push button
When you close the START push button, the OFF timing without activates the relay. Once the time finished, the relay will be activated during the ON
time. If during the ON timing, you close the push button, the timing will be reseted and the ON time restart. It doesn’t operate with OFF time.
13 O Delayed & Timed & Cumulative per push button
When you close the START push button, the OFF timing without activates the relay. Once the time finished, the relay will be activated during the ON
time. If during the OFF timing, you close the push button, another OFF time period is cumulated. It doesn’t operate with ON time.
14 ON Delayed & Timed & Cumulative per push button
When you close the START push button, the OFF timing without activates the relay. Once the time finished, the relay will be activated during the ON
time. If during the ON timing, you close the push button, another ON time period is cumulated. It doesn’t operate with OFF time.
1 – Cyclique pa tension ON / OFF (Équivalent I-10, I-11 et I-12)
En connectant l’alimentation le relais sera activé pendant le temps ON. A la fin du temps ON, le relais se désactivera durant le temps OFF. A la fin du
temps OFF, le temps ON recommence à nouveau.
2 – Cyclique pa tension OFF / ON
En connectant l’alimentation le relais sera activé pendant le temps OFF A la fin du temps OFF, le relais se désactivera durant le temps ON. A la fin du
temps ON, le temps OFF recommence à nouveau.
3 - Cyclique pa bouton poussoi ON/OFF
En fermant le bouton START le relais sera activé durant le temps ON. A la fin du temps ON, le relais se désactivera durant le temps OFF. A la fin du
temps OFF, le temps ON recommence à nouveau.
4 - Cyclique pa bouton poussoi OFF/ON
En fermant le bouton START le relais sera activé durant le temps OFF. . A la fin du temps OFF, le relais se désactivera
durant le temps ON. A la fin du temps ON, le temps OFF recommence à nouveau.
5 - Cyclique avec Reset pa bouton poussoi ON/OFF
En fermant le bouton START le relais sera activé durant le temps ON. A la fin du temps ON, le relais se désactivera durant le temps OFF. A la fin du
temps OFF, le temps ON recommence à nouveau. Si durant la temporisation de ON ou OFF, le bouton poussoir SART se ferme, le temporisateur sera
réinitié.
6 - Cyclique tempo isé pa bouton poussoi ON/OFF
En fermant le bouton poussoir START la temporisation commence. Durant celle-ci le relais sera activé et désactivé de manière cyclique durant le
temps de ON. Temps ON ajustement de temporisation de travail. Temps OFF ajustement de la temporisation cyclique activation-désactivation du relais.
7 - Cyclique tempo isé pa tension ON/OFF
En connectant l’alimentation la temporisation commence. Durant celle-ci le relais sera activé et désactivé de manière cyclique durant le temps de ON.
Temps ON ajustement de temporisation de travail. Temps OFF ajustement de la temporisation cyclique activation-désactivation du relais.
8 – Tempo isation avec Reta d pa tension (Équivalent I-33 et I-34)
En connectant l'alimentation la temporisation OFF commence mais sans connecté le relais. A la fin du temps le relais est connecté durant le temps ON.
9 - Tempo isation avec Reta d pa bouton poussoi (Équivalent I-33 et I-34) En fermant le bouton START la temporisation OFF commence mais
sans connecter le relais. A la fin du temps le relais est connecté durant le temps ON.
10 - Tempo isation avec Reta d et Reset pa bouton poussoi En fermant le bouton START la temporisation OFF commence mais sans connecter
le relais. A la fin du temps le relais est connecté durant le temps ON. Si durant la temporisation OFF ou ON le bouton poussoir est fermé, le
temporisateur est réinitié.
11- Tempo isation avec Reta d et Re-activation OFF pa bouton poussoi En fermant le bouton START la temporisation OFF commence mais sans
connecter le relais. A la fin du temps le relais est connecté durant le temps ON. Si durant la temporisation OFF le bouton poussoir est fermé, la
temporisation est réinitiée et le temps OFF commence à nouveau. N’agit pas sur le temps ON.
12- Tempo isation avec Reta d et Re-activation ON pa bouton poussoi En fermant le bouton START la temporisation OFF commence mais sans
connecter le relais. A la fin du temps le relais est connecté durant le temps ON. Si durant la temporisation ON le bouton poussoir est fermé, la
temporisation est réinitiée et le temps ON commence à nouveau. N’agit pas sur le temps OFF.
13- Tempo isation avec Reta d et Cumulatif OFF pa bouton poussoi En fermant le bouton START la temporisation OFF commence mais sans
connecter le relais. A la fin du temps le relais est connecté durant le temps ON. Si durant la temporisation OFF le bouton poussoir START est fermé, un
autre temps OFF
est cumulé. N’agit pas sur le temps ON.
14- Tempo isation avec Reta d et Cumulatif ON pa bouton poussoi En fermant le bouton START la temporisation OFF commence mais sans
connecter le relais. A la fin du temps le relais est connecté durant le temps ON. Si durant la temporisation ON le bouton poussoir START est fermé, un
autre temps ON est cumulé. N’agit pas sur le temps OFF.
1 - Cíclico por tensión ON / O ( Equivalente I 10 / 11 / 12 )
Al conectar la alimentación se activa el Relé durante tiempo de ON . Al acabar el tiempo de ON se desactiva el relé durante el tiempo de OFF . Al
acabar el tiempo de OFF empieza de nuevo el tiempo ON.
2 - Cíclico por tensión O / ON
Al conectar la alimentación empieza el tiempo de OFF sin activar el relé. Al acabar el tiempo de OFF se activa el relé durante el tiempo de ON . Al
acabar el tiempo de ON empieza de nuevo el tiempo de OFF
I-303

www.cebek.com - s[email protected]
4
I-303
3 - Cíclico po pulsado ON / OFF
Al cerrar el pulsador STAR se activa el Relé durante tiempo de ON . Al acabar el tiempo de ON se desactiva el relé el tiempo de OFF . Al acabar el
tiempo de OFF empieza de nuevo el tiempo ON.
4 - Cíclico po pulsado OFF / ON
Al cerrar el pulsador empieza el tiempo de OFF sin activar el releé. Al acabar el tiempo de OFF se activa el relé durante el tiempo de ON Al acabar el
tiempo de ON empieza de nuevo el tiempo de OFF
5 - Cíclico eseteable po pulsado ON / OFF
Al cerrar el pulsador STAR se activa el Relé durante tiempo de ON . Al acabar el tiempo de ON se desactiva el relé el tiempo de OFF . Al acabar el
tiempo de OFF empieza de nuevo el tiempo ON . Si durante la temporización de ON o de OFF se cierra el pulsador STAR se resetea el temporizador
6 - Cíclico tempo izado po pulsado ON / OFF
Al cerrar el pulsador STAR se inicia la temporización , durante la cual el relé se activara y desactivara en modo cíclico durante el tiempo de ON.
Tiempo ON ajuste de temporización de trabajo. Tiempo OFF ajuste de la temporización cíclica activación-desactivación del relé.
7 - Cíclico tempo izado po tensión ON / OFF
Al conectar la alimentación se inicia la temporización, durante la cual el relé se activara y desactivara en modo cíclico durante el tiempo ON . Tiempo
ON ajuste de temporización de trabajo. Tiempo OFF ajuste de la temporización cíclica activación-desactivación del Relé
8 – Reta dado tempo izado po tensión ( Equivalente I 33 / 34 )
Al conectar la alimentación se inicia a temporización OFF sin conectar el relé . Al acabar el tiempo se conecta el relé durante el tiempo ON .
9 – Reta dado tempo izado po pulsado ( Equivalente I 33 / 34 )
Al cerrar el pulsador STAR se inicia a temporización OFF sin conectar el relé . Al acabar el tiempo se conecta el relé durante el tiempo ON .
10 - Reta dado tempo izado eseteable po pulsado
Al cerrar el pulsador STAR se inicia a temporización OFF sin conectar el relé . Al acabar el tiempo se conecta el relé durante el tiempo ON . Si durante
la temporización OFF o ON se cierra el pulsador , el temporizador se resetea
11 Reta dado tempo izado edispa able OFF po pulsado
Al cerrar el pulsador STAR se inicia a temporización OFF sin conectar el rele . Al acabar el tiempo se conecta el relé durante el tiempo ON .Si durante
la temporización OFF se cierra el pulsador STAR se resetea la temporización y empieza de nuevo el tiempo de OFF . No actúa sobre el tiempo de ON
12 Reta dado tempo izado edispa able ON po pulsado
Al cerrar el pulsador STAR se inicia a temporización OFF sin conectar el relé . Al acabar el tiempo se conecta el relé durante el tiempo ON .Si durante
la temporización ON se cierra el pulsador STAR se resetea la temporización y empieza de nuevo el tiempo de ON. No actúa sobre el tiempo de OFF
13 Reta dado tempo izado acumulativo OFF po pulsado
Al cerrar el pulsador STAR se inicia a temporización OFF sin conectar el relé . Al acabar el tiempo se conecta el relé durante el tiempo ON .Si durante
la temporización OFF se cierra el pulsador STAR se acumula otro periodo de tiempo de OFF . No actúa sobre el tiempo de ON
14 Reta dado tempo izado acumulativo ON po pulsado
Al cerrar el pulsador STAR se inicia a temporización OFF sin conectar el relé . Al acabar el tiempo se conecta el relé durante el tiempo ON .Si durante
la temporización ON se cierra el pulsador STAR se acumula otro periodo de tiempo de ON . No actúa sobre el tiempo de OFF
TIME ENTRY PUSH BUTTONS - BOUTONS POUSSOIRS ENTREE TEMPS - PULSADORES ENTRADA TIEMPO
TIMER PROGRAMMING
IMPORTANT. From factory, the timer is supplied without timing or operating time, you have to program it yourselves before to use it for
the first time. If you don’t inset any time or program, the module will act as Type 1, with 1 sec ON OFF
STEPS TO PROGRAM THE TIMER
Connect the power supply, the LED power will light on. Select on
TIPO TEMPO Dips the wished model
ON Time programming
Press during 2 sec the ON key. In that moment, the ON Led will continuously light on to indicate the timer is in ON programming mode. Select on TIPO
TEMPO Dips the wished model
Press so many times as you want “times” push buttons, with each pulse the PUL Led will light on and cumulate the time of the selected push button.
For instance to entry 32 sec, youhave to press 3 times the “10” push button, then 2 times the “1” push button, the total will 32.
Once the time introduced, press the ON key till the ON Led intermittently light on to indicate the correct time recording. OFF time programming
You have to maintain pressed OFF key, during 2 sec. In that moment, the OFF led will continuously light on, to indicate the timer is in OFF
programming mode. Press so many times as you want “times” push buttons, with each pulse the PUL Led will light on and cumulate the time of the
selected push button.
Once the time introduced, press the OFF key till the OFF Led intermittently light on to indicate the correct time recording. Once these steps done, the
timer is programmed and ready to be used.

I-303
www.cebek.com - s[email protected]
Note: If you have selected the sta ting mode pe voltage, as soon as you will connect the powe supply, the module will be activated.
OPERATING MODE With the programmed timer, you can start to use it. To start the timing, you have to press the START button. To stop reset the
timing in every moment, you have to press the STOP button.
IMPORTANT: During the operating time, Programming DIPS and push buttons are ignored by the timer, therefore you can’t reprogram any function till
the operating time is finished.
REPROGRAMMING . Proceed as it is indicated in the previous paragraph TIMER PROGRAMMING
PROGRAMMATION TEMPORISATEUR
IMPORTANT. Le temporisateur tel et comme il est fourni d’origine ne dispose d’aucun type de temporisation préenregistrée, ni temps de travail. Vous
devrez le programmer avant de l'utiliser pour la première fois. En ne faisant aucune programmation, le temporisateur fonctionnera en mode type 1,
temps 1 seconde ON OFF.
ETAPES POUR PROGRAMMER LE TEMPORISATEUR
Connectez l'alimentation, la Led POWER s’allumera
Sélectionnez à travers des Dips YPE EMPO le modèle souhaité.
P og ammation temps ON
Maintenez pressée pendant 2 secondes la touche ON. A ce moment la led ON s’allumera de manière fixe, pour indiquer l’entrée du circuit en mode
programmation.
Sélectionnez à travers des Dips YPE EMPO le modèle souhaité.
Presser autant de fois comme vous le souhaitez les boutons de temps, à chaque pression la led PUL s’allumera et cumulera le temps du bouton
poussoir sélectionné.
Exemple pour entrer 32 secondes, presser 3 fois le bouton 10 et ensuite 2 fois bouton 1, le total sera 32.
Une fois indiqué le temps souhaité, pressez la touche ON jusqu'à ce que la Led ON clignote pour indiquer l'enregistrement correct du temps.
P og ammation temps OFF
Maintenez pressée pendant 2 secondes la touche OFF. A ce moment la led OFF s’allumera de manière fixe, pour indiquer l’entrée du circuit en mode
programmation.
Sélectionnez à travers des Dips TYPE TEMPO le modèle souhaité.
Presser autant de fois comme vous le souhaitez les boutons de temps, à chaque pression la led PUL s’allumera et cumulera le temps du bouton
poussoir sélectionné.
Une fois indiqué le temps souhaité, pressez la touche OFF jusqu'à ce que la Led OFF clignote pour indiquer l'enregistrement correct du temps. Après
ceci, le temporisateur sera programmé et prêt pour travailler.
Attention. Si vous avez sélectionné un modèle avec démarrage par tension, en connectant l'alimentation il démarrera.
ONCTIONNEMENT Avec le temporisateur déjà programmé, il est prêt pour fonctionner. Connectez l'alimentation
Pour commencer la temporisation pressez le bouton START
Pour arrêter reset la temporisation à tout moment pressez le bouton STOP
IMPORTANT. Pendant le temps de travail aussi bien les DIPS de programmation que le potentiomètre de temps seront ignorés par le temporisateur, ce
pourquoi vous ne pourrez pas reprogrammer une fonction jusqu'à ce que le temps travail ne soit terminé.
REPROGRAMMER. Déconnectez l'alimentation et exécutez les mêmes étapes que ceux indiqués dans le paragraphe précédent PROGRAMMER le
TEMPORISATEUR .
PROGRAMACION TEMPORIZADOR
IMPORTANTE. El temporizador tal como se suministra de fabrica no tiene grabado ningún tipo de temporizador, ni tiempo de trabajo , deberá
programarlo antes de usar por primera vez.
En caso de no hacer programación actuara como tipo 1 , tiempo 1 segundo ON OFF
PASOS PARA PROGRAMAR EL TEMPORIZADOR
Conecte la alimentación , se encenderá el led POWER
Seleccione en los Dips TIPO TEMPO el modelo deseado
Programación tiempo ON
Mantener pulsada durante 2 segundos la tecla ON . En ese momento el led ON queda encendido fijo , indica que el tempoizador entra en modo
programación ON
Seleccione en los Dips TIPO TEMPO el modelo deseado
Pulsar tantas veces como quiera los pulsadores de tiempos , a cada pulsación el led PUL se enciende y acumula el tiempo del pulsador seleccionado
Ejemplo para entra 32 segundos , pulsar 3 veces pulsador 10 y luego pulsar 2 veces pulsador 1 , el total sera 32
Una vez entrado el tiempo pulse la tecla ON hasta que el led ON parpadee indicando la correcta grabación del tiempo Programación tiempo OFF
Mantener pulsada durante 2 segundos la tecla OFF. En ese momento el led OFF queda encendido fijo , indica que el tempoizador entra en modo
programación OFF
Pulsar tantas veces como quiera los pulsadores de tiempos , a cada pulsación el led PUL se enciende y acumula el tiempo del pulsador seleccionado
Una vez entrado el tiempo pulse la tecla OFF hasta que el led OFF parpadee indicando la correcta grabación del tiempo
Una vez hechos estos pasos el temporizador quedara programado y listo para trabajar
Nota . Si ha elegido un modelo arranque por tensión al conectar la alimentación arrancara
UNCIONAMIENTO . Con el temporizador ya programado esta listo para trabajar Para empezar la temporización pulse botón STAR
Para parar resetear la temporizacion en cualquier momento pulse botón STOP
IMPORTANTE Durante el tiempo de trabajo tanto los DIPS de programación como los pulsadores son ignorados por el temporizador, por lo cual no
podrá volver a reprogramar cualquier función hasta que el tiempo trabajo acabe
REPROGRAMAR . Ejecute los mismos pasos que los indicados en el apartado anterior PROGRAMAR EL TEMPORIZADOR
OUTPUT CONNECTION. LOAD. The I-303 output is controlled by a relay, and accepts any device up to 3 A. The relay has three output terminals: The
normally open quiescent (NO), the normally closed quiescent (NC) and the common. Install it between the Common and the NO in accordance with the
drawing “Output Connection. Load”. For the inverse function you have to place the load between the NC and Common. In the drawing it is indicated
how to connect 12V DC and 230V AC loads.
5

I-303
www.cebek.com - s[email protected]
CONNEXION DE LA SORTIE. CHARGE. La sortie du module est par relais, dispositif qui admet tout type de charge inférieure à 3A. Le relais dispose
de trois terminaux de sortie : le Normalement Ouvert en repos (NO), le Normalement Fermé en repos (NC), et le Commun. Le fonctionnement est
identique à celui d'un interrupteur dont les deux terminaux seront le Commun et le NO. Sur le schéma « Connexion de la Charge » il est indiqué une
connexion typique pour un fonctionnement à 12 VDC ou à 230 V AC.
CONEXION DE LA SALIDA. CARGA. La salida se realiza mediante un relé, dispositivo que admite cualquier tipo de carga que no supere los 3 A. El
relé dispone de tres terminales de salida. El Normalmente abierto en reposo (NA), el Normalmente cerrado en reposo (NC), y el Común. El
funcionamiento de este mecanismo es idéntico a un interruptor, cuyos dos terminales serán el NA y el Común.
Para realizar la función inversa deberán utilizarse los terminales NC y Común. En la figura se muestra el conexionado típico para un aparato con
funcionamiento a 12 V. C.C. y otro con funcionamiento a 230 V. C.A.
INFORMATION ABOUT THE OUTPUT. During the operating mode and according to its load, it could happen a fluctuation or an incorrect working of the
output. In such case, you have to install an anti-spark circuit between both contacts of the used relay, as it is indicated on the drawing.
CONSIDERATIONS SUR LA SORTIE. Durant le fonctionnement, et selon sa charge, il est possible qu’il se produise une fluctuation ou un
fonctionnement incorrect de la sortie. Si cela venait à se produire, placez un circuit “anti-étincelles” entre les deux contacts du relais utilisés pour la
connexion (Voir schéma ci-joint).
CONSIDERACIONES SOBRE LA SALIDA. Durante el funcionamiento del circuito, y según sea su carga, podrá producirse una fluctuación o un
incorrecto funcionamiento de la salida. Si esto ocurre, instale un circuito antichispas entre los dos contactos del relé utilizados en la conexión, tal y
como se muestra en el dibujo
NOTE: To connect the 12V DC Loads, you have to remove the resistor and only
use the capacitor .
Pour connecter des charges à 12 V DC , éliminer la résistance et placer
seulement un condensateur .
Para conectar cargas a 12 V. C.C., eliminar resistencia y poner solo
condensador
WIRING MAP
6
