Celexon MultiCel LuxusLine OMG-1000 User manual

Bedienungsanleitung
celexon Beamer-Deckenhalterung
MultiCel LuxusLine OMG-1000
Vielen Dank für den Kauf dieses Produkts.
Für eine optimale Leistung und Sicherheit lesen Sie diese Anweisungen bitte sorgfältig
durch, bevor Sie dieses Produkt installieren oder betreiben. Bitte bewahren Sie diese
Anleitung für eine spätere Verwendung auf.
Version: 32423_031

1
Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes
vertraut zu machen. Bewahren Sie diese Anleitung daher gut auf, damit Sie jederzeit
darauf zugreifen können.
• Beginnen Sie nicht mit der Montage, bevor Sie die komplette Bedienungsanleitung
gelesen und diese verstanden haben.
• Führen Sie die Installation mit einer weiteren Person durch, um eine sichere Montage
zu gewährleisten.
• Entnehmen Sie das Produkt der Verpackung und entfernen alle Verpackungsmateri-
alien. Achten Sie darauf, dass sich kein Verpackungsmaterial am oder im Produkt be-
ndet. Sollten Sie Verpackungsbeschädigungen feststellen, prüfen Sie zusätzlich ob
Beschädigungen am Produkt zu nden sind. Sollten Sie äußerliche Beschädigungen
an dem Gerät oder unerwartete oder unübliche Funktionsweisen feststellen, darf
das Produkt nicht weiter genutzt werden. Kontaktieren Sie umgehend den Händler,
bei dem Sie das Produkt gekauft haben oder celexon direkt (Web: www.celexon.de,
Mail: [e-mail]) für weitere Informationen.
• Um einen störungsfreien Betrieb sicherzustellen, darf das Produkt ausschließlich in
Innenbereichen eingesetzt werden, es ist NICHT zur Nutzung im Freien geeignet.
• Die Nutzung des Geräts und Zubehörteilen ist Kindern unter 16 Jahren verboten.
• Sorgen Sie dafür, dass keine Kinder mit dem Produkt spielen oder sich ohne Aufsicht
in der Nähe aufhalten. Achten Sie darauf, dass das Produkt nicht an Orten montiert
wird, unter denen ein dauerhafter Personenaufenthalt stattndet.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit.
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder Fall aus
bereits geringer Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und nutzen es nicht in staubiger Um-
gebung.
• Verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine
anderweitige Verwendung kann zu Beschädigungen am Produkt oder in dessen Um-
gebung führen.
• Ziehen Sie die Schrauben fest, aber überdrehen diese nicht. Ein zu festes Anziehen
(z.B. Durch Verwendung eines Akkuschraubendrehers) kann Schäden verursachen
und den sicheren Halt des Produkts beeinträchtigen.
• Beschaffen Sie sich ggf. passendes Montagematerial für Ihren Montageuntergrund.
Achten Sie darauf, dass der Untergrund ausreichend Tragkraft aufweist um das Pro-
dukt inkl. weiterer Komponenten sicher und dauerhaft zu halten.
WARNHINWEISE

2
• Nach der Montage des Produkts und weiterer Komponenten sind diese auf ausrei-
chende Festigkeit und Betriebssicherheit zu überprüfen.
• Hängende Lasten müssen mindestens zweimal jährlich auf Festigkeit und Tragfähig-
keit geprüft werden.
• Belasten Sie das Produkt nicht mit mehr Gewicht als zugelassen. Achten Sie auf das
maximal zulässige Tragegewicht.
• Achten Sie darauf, dass das Produkt möglichst mittig belastet wird, besonders nach-
dem das Produkt verstellt wurde.
• Alle Zuleitungen und Kabel Ihres Projektors dürfen nicht belastet werden und müs-
sen so verlegt werden, dass diese nicht beschädigt oder gequetscht werden.
• Das Produkt darf nur mit Projektoren kombiniert werden. Dabei sind alle am Projek-
tor bendlichen Befestigungspunkte mit der Halterung fest zu verbinden.
• Die Halterung darf nur mit dem Projektor verbunden oder von Ihm abgenommen
werden, wenn dieser vom Strom und jeglichen anderen Zuleitungen getrennt ist.
• Projektoren mit mehr als 4 Befestigungspunkten sind so zu installieren, dass 4 Punk-
te gewählt werden, welche max. über die Projektorgehäuseäche verteilt sind.
• Die beiliegenden Schrauben zur Befestigung des Projektors sind auf Kompatibilität
zu Ihrem Gerät zu prüfen, sollten diese zu lang (kann den Projektor beschädigen)
oder zu kurz sein (mind. 5 Gewindegänge müssen eingeschraubt werden können),
besorgen Sie sich für Ihr Gerät passende Schrauben.
• Nach Installation der Halterung und des daran bendlichen Projektors ist die gesam-
te Abhängung vor Inbetriebnahme nochmals auf Verbundfestigkeit und festen Sitz
an Ihrem Tragwerk zu prüfen.
• Sichern Sie die Montagestelle während der Installationsarbeiten weiträumig, es dür-
fen sich währenddessen keine Personen oder andere Gegenstände oder Möbel da-
runter benden.
• Sorgen Sie für genügend Platz an der Montagestelle, um eine sichere Installation zu
gewährleisten
• Installieren Sie das Produkt nicht zu nah an Wänden oder anderen Gegenständen,
Projektoren müssen umseitig be- bzw. entlüftungsfähig sein.
• Die Wahl des Installationsplatzes muss so erfolgen, dass dieser jederzeit zugänglich
und nicht verbaut ist um eine regelmäßige Sicht- und Zugkontrolle auf Lastsicher-
heit aller Komponenten durchführen zu können (mind. 2x jährlich!)
• Diese Halterung ist ausschließlich zur Montage an Decken geeignet. Bei schrägen
Decken darf die Deckenschräge max. dem möglichen Neigungswinkel der Halterung
betragen. Die Projektoraufnahme darf ausschließlich lotrecht abgehängt werden.

3
HAFTUNGSAUSSCHLUSS
Die Angaben in diesem Dokument können ohne vorherige Ankündigung durch den Her-
steller geändert werden. Änderungen werden jeweils in den folgenden Versionen dieses
Handbuchs ergänzt. Der Hersteller übernimmt keine Garantie oder Gewährleistung auf
die Richtigkeit der Angaben in diesem Dokument.
• Bei Nichtbeachtung obiger Anweisungen kann es zu Personenschäden und
Beschädigungen des Produktes oder Geräten die daran angeschlossen
sind kommen. Auch kann bei fehlerhafter Installation oder Verwendung die
Garantie erlöschen.
• Wenn Sie beim Verwenden des Produktes unsicher sind, kontaktieren Sie
Fachpersonal, Ihren Händler oder celexon direkt (Web: www.celexon.de,
Mail: [e-mail]).
• Technische Änderungen und Irrtümer vorbehalten.
Der Hersteller übernimmt keine Verantwortung für Sachschäden oder Personenschäden,
wenn die Halterung außerhalb der empfohlenen Spezikationen verwendet wird, oder
bei unsachgemäßer Installation.
PFLEGEHINWEISE
Reinigen Sie diese Halterung nur mit einem weichen und sauberen Tuch. Nutzen Sie
gegebenenfalls eine milde Seifenlauge um Schmutz von der Halterung zu entfernen.
Vermeiden Sie unbedingt den Kontakt mit spitzen oder scharfen Gegenständen. Diese
könnten die Oberäche des Produkts beschädigen.

4

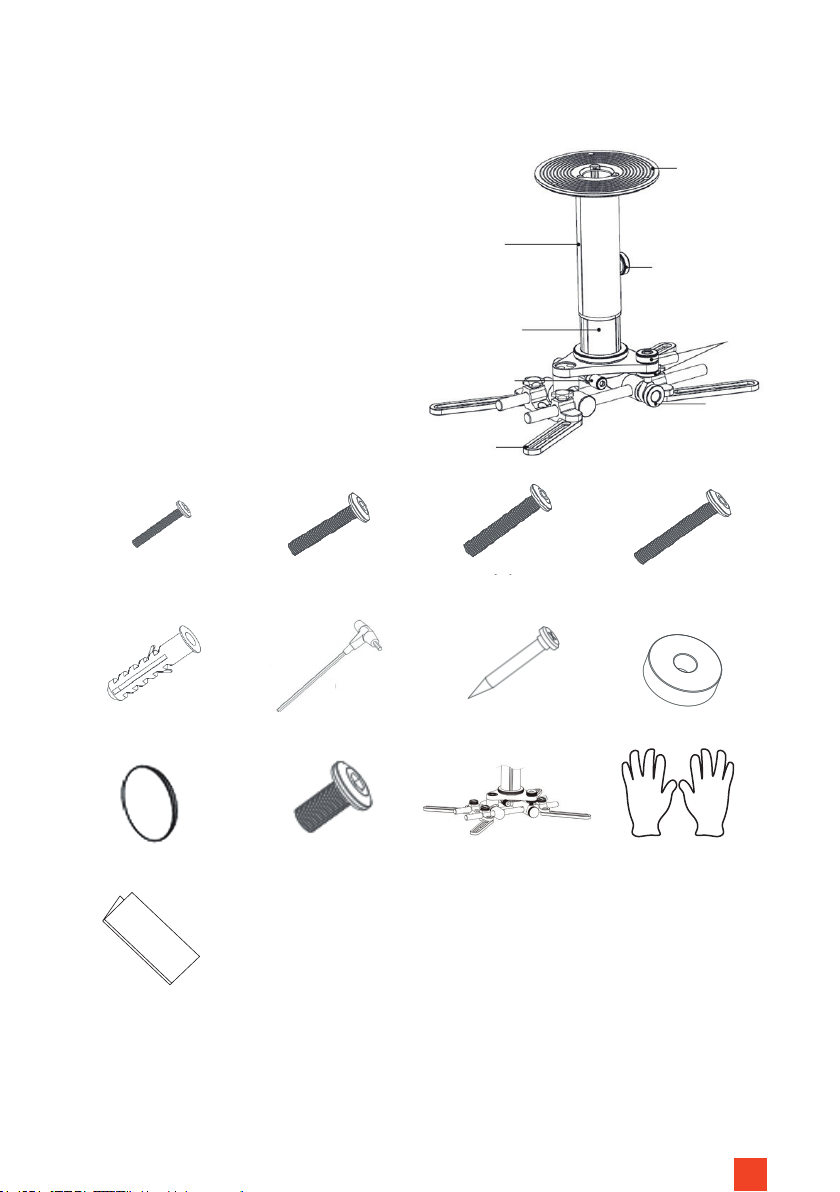

LIEFERUMFANG
A) Montageplatte
B) Hauptrohr (wahlweise lang oder kurz)
C) Feststellschraube Höhenverstellung
D) Teleskoprohr (wahlweise lang oder kurz)
E) Projektor-Befestigungsarm
F) Einstellung vertikale Neigung
G) Fixierung Vor - Zurück
H) Einstellung horizontale Rotation
A
B
C
D
H
E
G
F
4x Innensechskantschraube
M4x20 mm
4x Innensechskantschraube
M5x30 mm
4x Innensechskantschraube
M6x30 mm
3x Kunststoffdübel für
Betondecken/-wände
1x (vormontierte) OMG-1000
Deckenhalterung
1x Bedienungsanleitung
MONTAGEZUBEHÖR
8x Distanzstück
(4x 6 mm & 4x 10 mm)
1x weiße Handschuhe
3x Innensechskantschraube
M5x40 mm
8
3x Schraubenkopf-
abdeckung
9
3x Innensechskantschraube
M5x18 mm
10
4
1x Innensechskantschlüssel 3x Universalschrauben
6x50 mm
1 2 3 4

5
MONTAGE AN DER DECKE
1. Stellen Sie vor der Deckenmontage
sicher, dass die Deckenkonstrukti-
on die Projektor-Halterung inkl. al-
len daran befestigten Geräten inkl.
Zubehör tragen kann.
Abb. 2: Zusammenfügen von
Teleskoprohr und Montageplatte
2. Befestigen Sie die Montageplatte an
das lange oder kurze Hauptrohr (B) mit
den M5x18 mm Gewindschrauben (10).
3. Übertragen Sie die Maße der Schrau-
benlöcher von der Montageplatte an
Ihre Decke. Bohren Sie anschließend an
den eingezeichneten Stellen mit einem
geeigneten 10 mm Bohrer die Löcher.
Stecken Sie nun die Kunststoffdübel
in die Löcher und befestigen Sie die
Halterung mit den 6x50 mm Universal-
schrauben (7). Ziehen Sie die Schrau-
ben handfest an.
Achten Sie darauf, dass Sie die Hal-
terung nicht zu nah an die eventuell
vorhandene Rückwand anbringen. Ihr
Projektor inkl. Anschlusskabel benötigt
nach hinten ausreichend Platz.
Achtung: Das beigelegte Montagema-
terial ist nur für die Montage an reinen
Betondecken geeignet. Besorgen Sie
sich passendes Montagematerial für Ihr
Tragwerk.
SCHRITT 1: BEFESTIGUNG DECKENMONTAGE

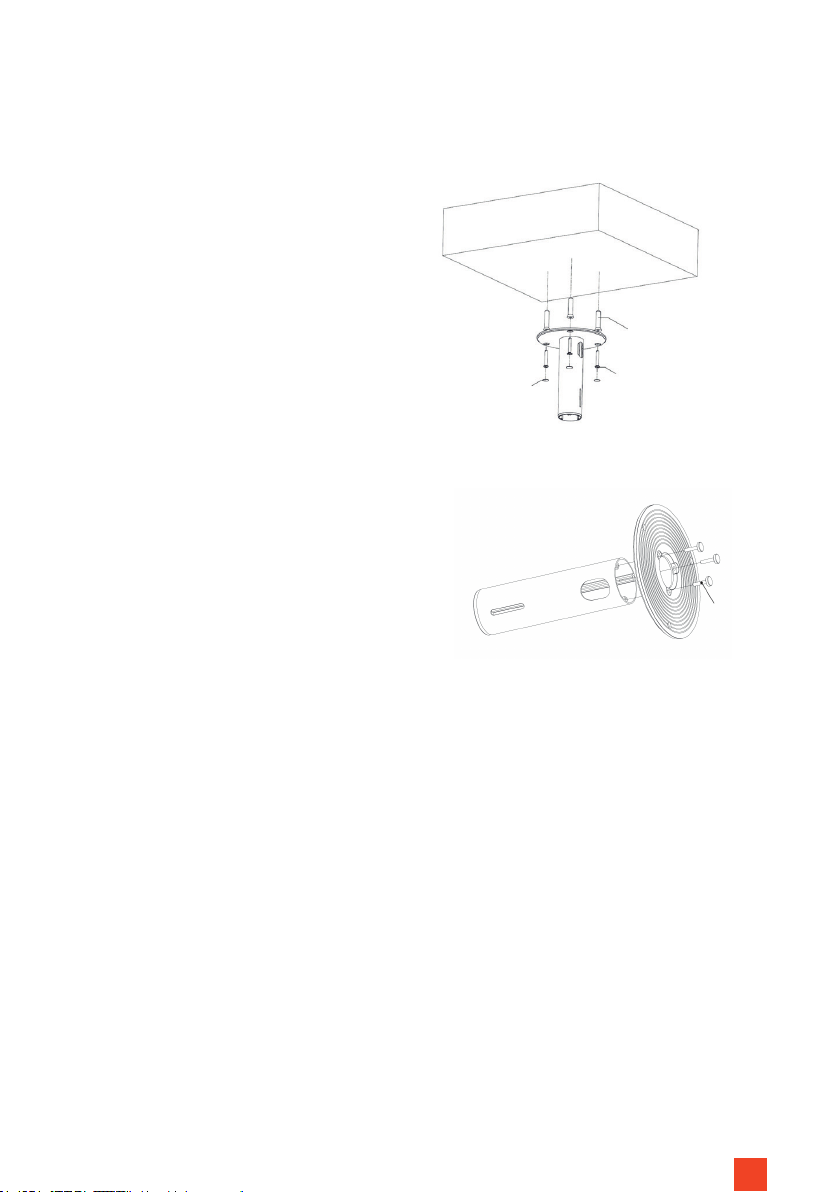

Abb. 1: Bestigung Deckenmontage
Kunststoffdübel (5)
6x50 mm
Universalschraube (7)
Schraubenkopfabdeckung (9)
(10)

6

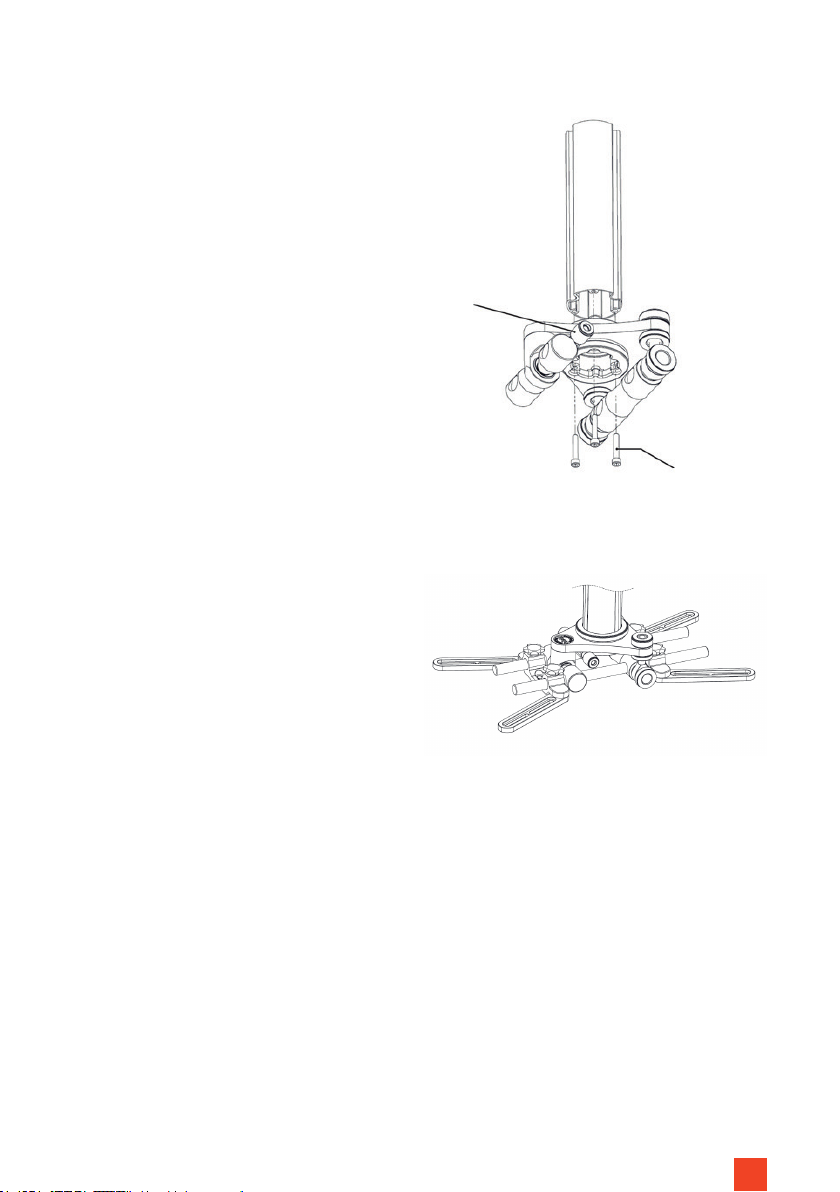

Abb. 3: Montage der Einzelteile
(optional)
Abb. 4: abgeschlossene Montage der
Einzelteile
4. Entfernen Sie die Einstellungsein-
heit und die Befestigungsarme von den
runden Führungsschienen.
Befestigen Sie die Einstellungseinheit
mit den M5x40 Innensechskantschrau-
ben (4) an dem langen oder kurzen
Teleskoprohr (D). Sollten die Schrau-
benlöcher nicht übereinander passen,
drehen Sie an der Einstellschraube (H
- horizontale Rotation), bis alle drei Lö-
cher mit dem Gewinde des Teleskop-
rohrs übereinstimmen. Ziehen Sie die
M5 Innensechskantschrauben vorsich-
tig handfest an.
5. Schieben Sie die zwei runden Füh-
rungsschienen in die Einstellungs-
einheit und befestigen Sie darauf
anschließend die beiden Projektor-Be-
festigungsarme (siehe Abb. 6).
SCHRITT 2: MONTAGE DER EINZELTEILE
6. Montieren Sie die Halterung mit den Projektor-Befestigungsarmen (E) an
die vorhandenen Aufnahmepunkte Ihres Projektors. Achten Sie darauf, dass
die Linse sich auf der gleichen Seite wie die Logo-Plakette der Halterung be-
fi ndet. Nutzen Sie die Innensechskantschrauben (1), (2) oder (3) entsprechend
der Aufnahmepunkte Ihres Projektors. Sollten die Schrauben zu lang sein, ver-
wenden Sie bitte die Distanzstücke (8). Sollten die Schrauben zu kurz sein,
besorgen Sie sich passende Schrauben (mind. 5 mm Einschraubtiefe im Projek-
tor). Falls Ihr Projektor nur drei Aufnahmepunkte haben sollte, richten Sie die
Halterung bitte adäquat aus und lassen den freien Befestigungsarm ungenutzt.
SCHRITT 3: MONTAGE DER HALTERUNG AN DEN PROJEKTOR
Einstellung
horizontale
Rotation
Innensechskantschraube M5x40 mm (4)

7
Abb. 5: Montage der Halterung an den Projektor
Abbildung 6: Montage des Projektors
7. Nachdem Sie die Befestigungsarme mit dem Projektor verbunden haben,
schieben Sie das lange oder kurze Teleskoprohr (D) in das bereits an die Decke
montierte Hauptrohr (B). (Wenn Sie sich für die kurze Variante entschieden ha-
ben, schrauben Sie den Zierring und die Feststellschraube vom langen Haupt-
rohr ab und nutzen Sie diese für das kurze Hauptrohr.) Ziehen Sie anschließend
die Feststellschraube zur Höhenverstellung (C) fest an.
Bitte führen Sie diesen Schritt ausschließlich mit einer zweiten Person durch!
Überprüfen Sie bitte nach der Installation nochmals alle Schrauben auf festen
Sitz, um ein unbeabsichtigtes Herabfallen des Projektors oder der Halterung zu
verhindern und somit Unfällen vorzubeugen!
SCHRITT 4: ENDMONTAGE AN DER DECKE
Fixierung
Höhenverstellung

8
Vor und Zurück
Sie können den Projektor an der Halterung auf einer Achse vor und zurück
bewegen. Lösen Sie hierzu die Stellschrauben und bewegen den Projektor
entlang der Führungsschienen vor oder zurück. Ziehen Sie anschließend die
Schrauben wieder fest.
SCHRITT 6: EINSTELLUNG/AUSRICHTUNG DER HALTERUNG
Stellschraube line-
are Bewegung
Stellschraube line-
are Bewegung
Einstellungen
Neigung
Stellschrauben für die
Neigungskorrektur
A. Neigungskorrektur (vertikal)
Lösen Sie die beiden Kontermuttern unterhalb der Einstelleinheit und drehen
Sie die Stellschrauben oberhalb, um den Projektor vertikal auszurichten. Beide
Schrauben können dabei unabhängig voneinander geregelt werden, um even-
tuelle Trapezkorrekturen vorzunehmen. Der Projektor darf ausschließlich ho-
rizontal oder nach unten geneigt eingestellt werden. Wird der Projektor nach
oben geneigt, besteht die Gefahr, dass die Gewindestange aus der Stellschrau-
be heraus gedreht wird und der Projektor aus der Halterung fällt und zu Boden
stürzt. Drehen Sie anschließend die Kontermuttern wieder fest.

9
ANSICHT HÖHE MIT STANDARD TELESKOPROHR
max.: 430 mmmin.: 285 mm
ANSICHT HÖHE MIT KURZEM FIXEM TELESKOPROHR
fi x: 135 mm
celexon Europe GmbH | Gutenbergstraße 2 | 48282 Emsdetten | DE
B. Drehungskorrektur (horizontal)
Drehen Sie die Stellschraube seitlich an der Einstelleinheit, um die Projek-
tor-Halterung horizontal zu rotieren. Die Halterung kann stufenlos gedreht
werden. Sollte die Einstellung schwergängig sein, lösen Sie den unteren Zier-
ring am Teleskoprohr ein wenig und ziehen ihn anschließend wieder fest.
Maximale Belastung der
OMG Halterung: 30 kg

Operating instructions
celexon projector ceiling mount
MultiCel LuxusLine OMG-1000
Thank you for purchasing this product. For optimum performance and safety, please
read these instructions carefully before connecting or operating this product. Please
retain these instructions for future use.
Version: 32423_031

1
These operating instructions are intended to familiarise you with the operation of this
product. Keep this manual in a safe place so that you can refer to it at any time.
• Do not begin installation until you have read and understood the complete
operating instructions.
• Carry out the installation with another person to ensure safe installation.
• Remove the product from its packaging and remove all packaging material. Make
sure that no packaging material is on or in the product. If you notice any damage to
the packaging, also check whether there is any damage to the product. If you notice
any external damage to the unit or any unexpected or unusual functioning, the
product must not be used any longer. Contact the dealer immediately, from whom
you purchased the product or celexon directly (Web: www.celexon.co.uk, Mail:
[e-mail]) for further information.
• To ensure trouble-free operation, the product must only be used indoors, it is NOT
suitable for outdoor use.
• The use of the product and accessories is forbidden to children under 16 years of
age.
• Ensure that no children play with the appliance or are in the vicinity without super-
vision.
• Converting or modifying the product compromises product safety.
• Handle the product with care. It can be damaged by knocks, blows or falling from
even a small height.
• Do not use the product near gas or water appliances or in a dusty environment.
• Use the product only in its intended manner. Any use for any other purpose may
damage the product or its surroundings.
• Tighten the screws, but do not overtighten them. Overtightening (e.g. by using a
cordless screwdriver) can cause damage and impair the secure hold of the product.
• If necessary, obtain suitable mounting material for your mounting surface.
• Make sure that the surface has sufcient load-bearing capacity to securely and sa-
fely mount the product and other components securely and permanently.
• After mounting the product and other components, check that they are sufciently
strong and safe to operate.
• Suspended loads must be checked for strength and load-bearing capacity at least
twice a year.
• Do not load the product with more weight than permitted. Pay attention to the ma-
WARNINGS

2
ximum permissible carrying weight.
• Make sure that the product is loaded as centrally as possible, especially after the
product has been adjusted.
• All supply lines and cables must not be subjected to any additional load and must
be laid in such a way that they are not damaged or crushed.
• The product may only be combined with projectors. All mounting points on the
projector must be rmly connected to the bracket.
• The bracket may only be connected to or removed from the projector when it is
disconnected from the power and any other cables.
• Projectors with more than 4 xing points must be installed in such a way that 4
points are selected which distributed over the maximum area of the projector
chassis.
• The enclosed screws for mounting the projector should be checked for compatibi-
lity with your unit. If they are too long (may damage the projector) or too short (at
least 5 threads must be able to be screwed in), obtain screws suitable for your unit.
• After installation of the bracket and the projector attached to it, the entire suspensi-
on must be checked again for bond strength and tight t to your supporting struc-
ture before commissioning.
• During the installation work, secure the installation site over a wide area. No persons
or other objects or furniture should be below it during the installation work.
• Ensure that there is sufcient space at the installation site to guarantee safe instal-
lation.
• Do not install the product too close to walls or other objects, Projectors must be
able to be ventilated from the outside.
• The installation site must be chosen in such a way that it is accessible at all times
and is not obstructed in order to carry out a regular visual and tensile check of all
components (at least twice a year!).
• This bracket is only suitable for mounting on ceilings. With sloping ceilings the slope
of the ceiling must not exceed the possible angle of inclination of the bracket. The
projector mount may only be suspended vertically.
• Failure to comply with the above instructions may result in personal injury and da-
mage to the product or equipment connected to it. Incorrect installation or use may
also invalidate the warranty.
• If you are unsure about the use of the product, please contact your specialist
personnel, your dealer or celexon directly (Web: www.celexon.co.uk, Mail:
[e-mail]).

3
DISCLAIMER
The information in this document is subject to change without notice by the manufactu-
rer. Changes will be added to subsequent versions of this manual. The manufacturer does
not guarantee or or warranty for the correctness of the information in this document.
• Technical changes and errors excepted.
The manufacturer accepts no responsibility for damage to property or personal injury,
if the bracket is used outside the recommended specications, or in the event of impro-
per installation.
CARE INSTRUCTIONS
Clean this mount only with a soft and clean cloth. If necessary, use a mild soap solution to
remove dirt from the bracket. Avoid contact with sharp or pointed objects. These
could damage the surface of the product.

4
MOUNT OVERVIEW
A) Mounting plate
B) Main tube (optionally long or short)
C) Locking screw for height adjustment
D) Telescopic tube (optionally long or short)
E) Projector mounting arm
F) Vertical tilt adjustment
G) Forward - backward xation
H) Horizontal rotation adjustment
A
B
C
D
H
E
G
F
4x Hexagon socket screw
M4x20 mm
4x Hexagon socket screw
M5x30 mm
4x Hexagon socket screw
M6x30 mm
3x Plastic dowel for concrete
ceilings/walls
1x (pre-assembled) OMG-
1000 Ceiling mount
1x Instruction manual
PACKAGE CONTENTS
8x spacer (4x 6 mm & 4x
10 mm)
1x White gloves
3x Hexagon socket screw
M5x40 mm
8
3x screw head cover
9
3x Hexagon socket screw
M5x18 mm
10
4
1x Allen key 3x Universal screws 6x50 mm
1 2 3 4

5
MOUNTING ON THE CEILING
1. Before installing the ceiling, make
sure that the ceiling construction sup-
ports the projector mount incl. all atta-
ched devices incl. accessories.
Fig. 2: Assembling telescopic tube
and mounting plate
2. Attach the mounting plate to the
long or short main pipe (B) with the
M5x18 mm threaded screws (10).
3. Transfer the dimensions of the screw
holes from the mounting plate to your
ceiling. Then drill the holes at the mar-
ked points with a suitable 10 mm drill
bit. Now insert the plastic dowels into
the holes and  x the bracket with the
6x50 mm universal screws (7). Tigh-
ten the screws hand-tight. Make sure
that the bracket is not too close to the
back wall. Your projector including the
connection cable needs suf cient spa-
ce towards the back.
Attention: The enclosed mounting
is only suitable for mounting on pure
concrete ceilings.
Please obtain suitable mounting mate-
rial for your supporting structure.
STEP 1: CEILING MOUNTING
Fig. 1: Mounting on the ceiling
Plastic dowel (5)
6x50 mm Universal screw
(7)
Screw head cover (9)
(10)

6
Fig. 3: Assembly of the individual
parts (optional)
Fig. 4: Completed assembly of the
individual parts
4. Remove the adjustment unit and the
 xing arms from the round guide rails.
Secure the adjustment unit with the
M5x40 hexagon socket screws (4) to
the long or short telescopic tube (D).
If the screw holes do not  t over each
other, turn the adjusting screw (H- ho-
rizontal rotation) until all three holes
match the thread of the telescopic
tube. Tighten the M5 hexagon socket
screws carefully hand-tight.
5. Slide the two round guide rails into
the adjustment unit and then attach
the two projector mounting arms (see
 g. 6).
STEP 2: ASSEMBLY OF THE INDIVIDUAL PARTS
6. Mount the bracket with the projector mounting arms (E) to the existing
mounting points of your projector. Make sure that the lens is on the same side
as the logo plate of the bracket. Use the Allen screws (1), (2) or (3) according
to the mounting points of your projector. If the screws are too long, use the
spacers (8). If the screws are too short, get suitable screws (min. 5 mm screw-
in depth in the projector). If your projector has only three mounting points,
align the bracket appropriately and leave the free mounting arm unused.
STEP 3: MOUNTING THE BRACKET TO THE PROJECTOR
Setting
horizontal
rotation
Hexagon socket screw M5x40 mm (4)

7
Fig. 5: Mounting the bracket to the projector
Fig. 6: Mounting the projector
7. After you have connected the mounting arms to the projector, slide the
long or short telescopic tube (D) into the main tube (B) that has already been
mounted on the ceiling. (If you have decided to use the short version, unscrew
the decorative ring and the locking screw from the long pipe and use them for
the short main pipe). Then tighten the locking screw for height adjustment (C).
Please only carry out this step with a second person!
After installation, please check all screws again to ensure that they are tight
to prevent the projector or bracket from falling down unintentionally and to
prevent accidents.
STEP 4: FINAL ASSEMBLY ON THE CEILING
Fixation Height
adjustment

8
Back and forth
You can move the projector back and forth on the bracket on one axis. To do
this, loosen the adjusting screws and move the projector backwards or for-
wards along the guide rails. Then tighten the screws again.
STEP 6: ADJUSTMENT/ALIGNMENT OF THE BRACKET
Adjusting screw
linear movement
Adjusting screw
linear movement
Settings
Inclination
Adjusting screws for
Tilt correction
A. Tilt correction (vertical)
Loosen the two lock nuts below the adjustment unit and turn the set screws
above to the set screws above to align the projector vertically. Both screws
can be adjusted independently to make any keystone corrections. The projec-
tor must only be adjusted horizontally or tilted downwards. If the projector is
tilted upwards, there is a risk that the threaded rod will be turned out of the
adjusting screw and the projector will fall out of the bracket and to the fl oor.
Then tighten the lock nuts again.

9
SIDE VIEW HEIGHT WITH STANDARD TELESCOPIC TUBE
max.: 430 mmmin.: 285 mm
SIDE VIEW WITH SHORT FIXED TUBE
fi x: 135 mm
celexon Europe GmbH | Gutenbergstraße 2 | 48282 Emsdetten | DE
B. Rotation correction (horizontal)
Turn the set screw on the side of the adjustment unit to rotate the projector
mount horizontally. The bracket can be rotated continuously. If the adjustment
is dif cult, loosen the lower decorative ring on the telescopic tube a little and
then tighten it again.
Maximum load of the OMG
bracket: 30 kg
