Celexon Professional Plus User manual

Bedienungsanleitung
celexon Deckeneinbauleinwand
Motor Professional Plus
Vielen Dank für den Kauf dieses Produkts.
Für eine optimale Leistung und Sicherheit lesen Sie diese Anweisungen bitte sorgfältig
durch, bevor Sie dieses Produkt anschließen oder betreiben. Bitte bewahren Sie diese
Anleitung für eine spätere Verwendung auf.
Version: 32422_031

1
Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes
vertraut zu machen. Bewahren Sie diese Anleitung daher gut auf, damit Sie jederzeit
darauf zugreifen können.
• Bitte beachten Sie vor der Montage das beiliegende Datenblatt mit weiteren Sicher-
heits- und Verwendungshinweisen.
• Beginnen Sie nicht mit der Montage, bevor Sie die komplette Bedienungsanleitung
gelesen und diese verstanden haben.
• Führen Sie die Installation mit einer weiteren Person durch um eine sichere Montage
zu gewährleisten.
• Entnehmen die das Produkt der Verpackung und entfernen alle Verpackungsmateri-
alien. Achten Sie darauf, dass sich kein Verpackungsmaterial am oder im Produkt be-
ndet Sollten Sie Verpackungsbeschädigungen feststellen, prüfen Sie zusätzlich ob
Beschädigungen am Produkt zu nden sind. Sollten Sie äußerliche Beschädigungen
an dem Gerät oder unerwartete oder unübliche Funktionsweisen feststellen, darf
das Produkt nicht weiter genutzt werden. Kontaktieren Sie umgehend den Händler,
bei dem Sie das Produkt gekauft haben oder celexon direkt (Web: www.celexon.de,
Mail: [e-mail]) für weitere Informationen.
• Um einen störungsfreien Betrieb sicherzustellen, darf das Produkt ausschließlich in
Innenbereichen eingesetzt werden, es ist NICHT zur Nutzung im Freien geeignet.
• Die Nutzung des Geräts und Zubehörteile ist Kindern unter 16 Jahren verboten.
• Sorgen Sie dafür, dass keine Kinder mit den Geräten spielen oder sich ohne Aufsicht
in der Nähe aufhalten.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit.
• Achtung Verletzungsgefahr! Öffnen Sie das Produkt niemals eigenmächtig. Führen
Sie Reparaturen nie selbst aus!
• Verwenden Sie das Produkt nicht in der Nähe von austretendem Gas, Wasser oder in
• staubiger Umgebung.
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder Fall aus
bereits geringer Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und Hitze..
• Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten.
• Verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine
anderweitige Verwendung kann zu Beschädigungen am Produkt oder in dessen Um-
gebung führen.
• Ziehen Sie die Schrauben fest, aber überdrehen diese nicht. Ein zu feste Anziehen
WARNHINWEISE

2
(z.B. Durch Verwendung eines Akkuschraubendrehers) kann Schäden verursachen
und den sicheren Halt der Leinwand beeinträchtigen.
• Hängende Lasten müssen mindestens zweimal jährlich auf Festigkeit und Tragfähig-
keit geprüft werden.
• Kinder sollten nicht unbeaufsichtigt die Leinwand nutzen, bzw. darunter spielen.
• Achtung Verletzungsgefahr! Das Gerät schließt bündig und fest im eingefahrenen
Zustand – halten Sie Finger, Hände oder andere Kleinteile von der Öffnung fern.
• Alle Zuleitungen und Kabel dürfen nicht zusätzlich belastet werden und müssen so
verlegt werden, dass diese nicht beschädigt oder gequetscht werden.
• Bei Nichtbeachtung obiger Anweisungen kann es zu Personenschäden und
Beschädigungen des Produktes oder Geräten die daran angeschlossen
sind kommen. Auch kann bei fehlerhafter Installation oder Verwendung die
Garantie erlöschen.
• Wenn Sie beim Verwenden des Produktes unsicher sind, kontaktieren Sie
Fachpersonal, Ihren Händler oder celexon direkt (Web: www.celexon.de,
Mail: [e-mail]).
• Technische Änderungen und Irrtümer vorbehalten.
Der Hersteller übernimmt keine Verantwortung für Sachschäden oder Personenschäden,
wenn die Leinwand außerhalb der empfohlenen Spezikationen verwendet wird, oder
bei unsachgemäßer Installation. Verwenden Sie diese Leinwand nicht in der Nähe von
Heizungen oder Klimaanlagen. Montieren Sie das Produkt ebenfalls nicht in direktem
Sonnenlicht oder vor einem Fenster. Aufgrund der temperaturempndlichen PVC Ober-
äche kann es zu nachhaltiger Beschädigung des Projektionstuchs kommen.
Wir empfehlen Ihnen, nach der Lieferung ca. 2 Stunden mit der Montage zu warten. So
kann sich die Leinwand akklimatisieren; besonders wenn die Leinwand von kalter in eine
warme Umgebung .oder umgekehrt gebracht wird
Bitte vermeiden Sie jegliche Flecken auf der Tuchoberäche. Diese könnten sich mög-
licherweise nicht mehr entfernen lassen.
Die Positionen der Endpunkte sind bereits werksseitig optimal eingestellt und sollten
nicht verändert werden. Gerade bei Motor-Leinwänden sollte immer die gesamte Tuch-
länge verwendet werden, um die beste Planlage zu gewährleisten. Eine Justierung um
wenige cm der Endabschaltpunkte sollte nur von Personen mit Fachkenntnissen und
in Rücksprache mit dem Hersteller erfolgen. Eine Fehlerhafte Einstellung kann zu einer
Beschädigung der Projektionsäche führen.

3
TECHNISCHE DATEN
Die Angaben in diesem Dokument können ohne vorherige Ankündigung durch
den Hersteller geändert werden. Änderungen werden jeweils in den folgenden
Versionen dieses Handbuchs ergänzt. Irrtümer ausgeschlossen.
PFLEGEHINWEIS
Reinigen Sie die Leinwand NIEMALS mit Alkohol oder anderen Reinigungsmit-
teln, die Lösungsmittel enthalten. Benutzen Sie nur ein weiches und sauberes
Tuch. Mit einer milden Seifenlauge (max. 5%) kann gegebenenfalls Schmutz
von der Oberäche entfernt werden. Vermeiden Sie unbedingt den Kontakt
mit spitzen oder scharfen Gegenständen. Diese könnten das Projektionstuch
nachhaltig beschädigen. Weitere Hinweise entnehmen Sie den beiliegenden
Leinwandhinweisen.
Spannung: 220 V ~ 240 V, 50 Hz
Verbrauch: 130 W (MAX)
0,4 W (Standby)
Steuerung: Kabelschalter bzw. optional erhältliche
Steuersysteme
HAFTUNGSAUSSCHLUSS

4

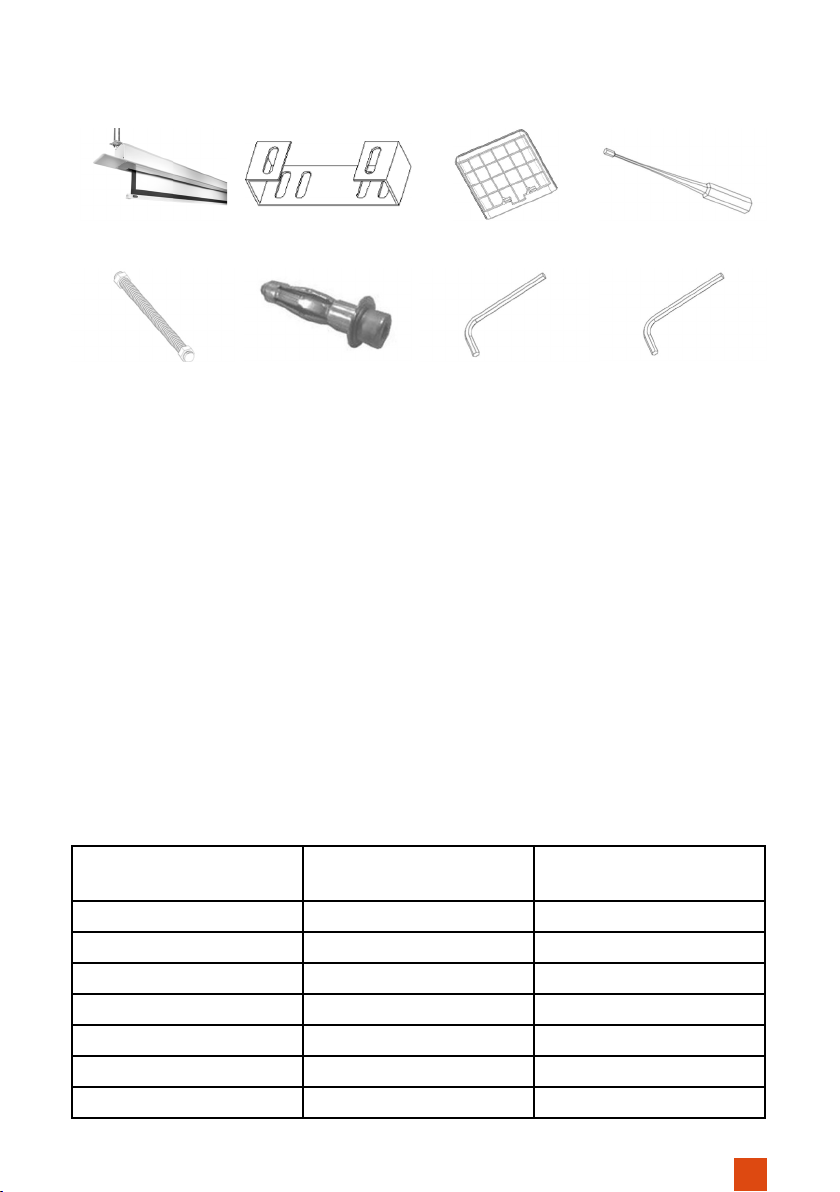

LIEFERUMFANG
INSTALLATIONSHINWEIS
Bitte prüfen Sie vor der Installation, ob alle oben aufgeführten Teile enthalten
sind! Sollten Teile fehlen, kontaktieren Sie den Händler, bei welchem Sie das
Produkt gekauft haben und warten mit der Installation auf Vollständigkeit.
Installieren Sie die Leinwand an einer für alle Betrachter komplett sichtbaren
Position! Die optimale Installationshöhe entspricht der Position der Betrachter
mittig zur Leinwand bei ausgefahrenem Tuch: Augenhöhe = unteres Drittel der
Bildäche.
1x Leinwand
4 x Gewindestange (D)
2 x Montagewinkel (A)
4 x Metalldübel (E)
2 x Revisionsabdeckung (B)
1 x Innensechskantschlüssel
5mm (F)
1x Innensechkantinbus (C)
1 x Innensechskantschlüssel
8mm (L)
MONTAGE
Entnehmen Sie das Deckenausschnittsmaß bitte folgender Liste und schaffen
Sie einen entsprechenenden Ausschnitt in Ihrer abgehängten Decke.
SCHRITT 1: DECKENAUSSCHNITT
Breite
Sichtäche
Länge
Deckenausschnitt
Breite
Deckenausschnitt
160 cm 202 cm 11 cm
180 cm 222 cm 11 cm
200 cm 244 cm 11 cm
220 cm 264 cm 11 cm
240 cm 284 cm 11 cm
280 cm 329 cm 13,5 cm
300 cm 349 cm 13,5 cm

5

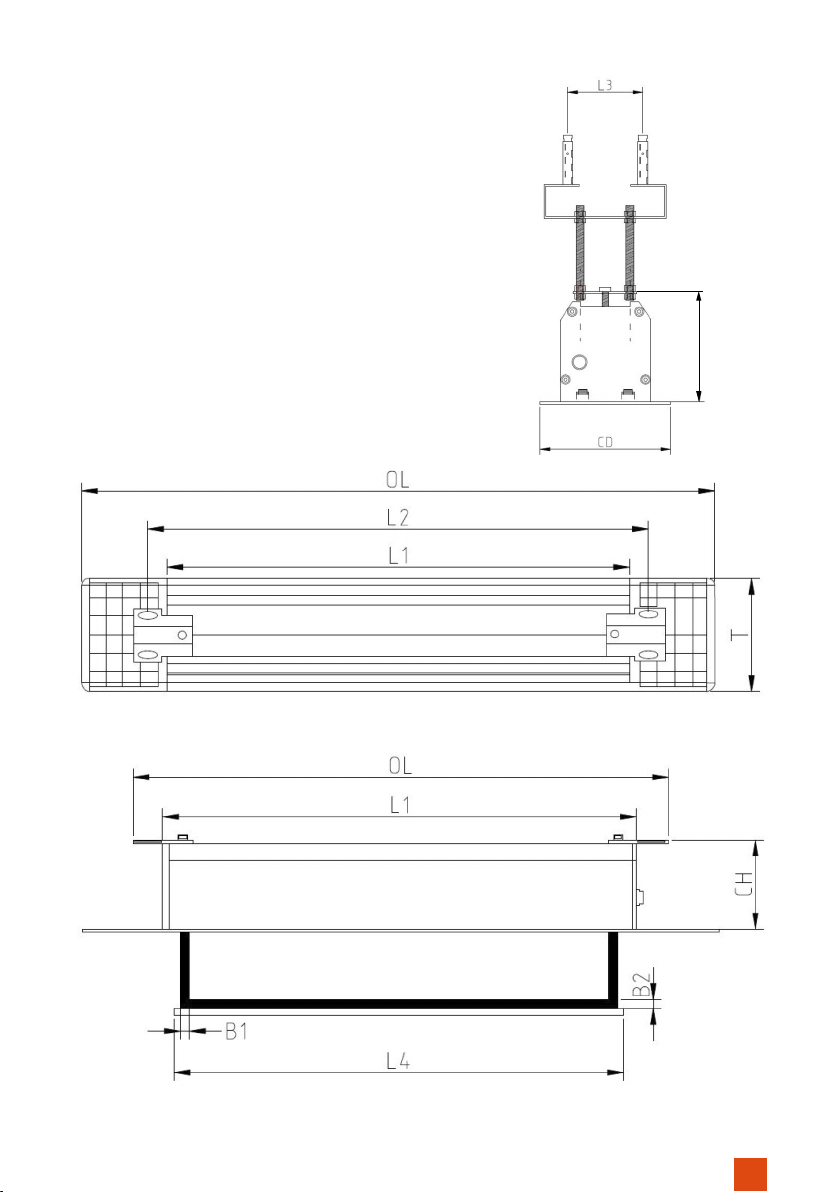

Zur Sicherheit können Sie das Ausschnitts-
maß wie folgt kontrollieren:
Messen Sie die Länge “L1” sowie die Tiefe
“CD” des Leinwandgehäuses wie in den bei-
den Abbildungen zu erkennen. Zur Länge “L1”
addieren Sie 190 mm, von der Breite “CD” zie-
hen Sie 25 mm ab.
CH

6
Artikelbe-
zeichnung
(B x H)
Ab-
messung
(L1)
Ab-
messung
(L2)
Ab-
mes-
sung
(L3)
Breite
Fallstab
(L4)
Gehäuse-
abmessungen
(OlxCHxCD)
Deckenaus-
schnittsmaß
160x160 cm 182,6 cm 186,6 cm 9,4 cm 172,2 cm 206,6x10,3x13,6 cm 201,6x11,1 cm
180x180 cm 202,6 cm 206,6 cm 9,4 cm 192,2 cm 226,6x10,3x13,6 cm 221,6x11,1 cm
200x200 cm 224,6 cm 228,6 cm 9,4 cm 214,2 cm 248,6x10,3x13,6 cm 243,6x11,1 cm
220x220 cm 244,6 cm 248,6 cm 9,4 cm 234,2 cm 268,6 x10,3x13,6 cm 263,6x11,1cm
240x240 cm 264,6 cm 268,6 cm 9,4 cm 254,2 cm 288,6x10,3x13,6 cm 283,6x11,1 cm
280x280 cm 309,8 cm 313,8 cm 9,4 cm 296,3 cm 312,4x12,7x16,0 cm 328,8x13,5 cm
160x120 cm 182,6 cm 186,6 cm 9,4 cm 172,2 cm 206,6x10,3x13,6 cm 201,6x11,1 cm
180x135 cm 202,6 cm 206,6 cm 9,4 cm 192,2 cm 226,6x10,3x13,6 cm 221,6x11,1 cm
200x150 cm 224,6 cm 228,6 cm 9,4 cm 214,2 cm 248,6x10,3x13,6 cm 234,6x11,1 cm
220x165 cm 244,6 cm 248,6 cm 9,4 cm 234,2 cm 268,6x10,3x13,6 cm 263,6x11,1 cm
240x280 cm 264,6 cm 268,6 cm 9,4 cm 254,2 cm 288,6x10,3x13,6 cm 283,6x11,1 cm
280x210 cm 309,8 cm 313,8 cm 9,4 cm 296,3 cm 312,4x12,7x16,0 cm 328,8x13,5 cm
300x225 cm 329,8 cm 333,8 cm 9,4 cm 316,3 cm 339,5x12,7x16,0 cm 348,8x13,5 cm
160x90 cm 182,6 cm 186,6 cm 9,4 cm 172,2 cm 206,6x10,3x13,6 cm 201,6x11,1 cm
180x102 cm 202,6 cm 206,6 cm 9,4 cm 192,2 cm 226,6x10,3x13,6 cm 221,6x11,1 cm
200x113 cm 224,6 cm 228,6 cm 9,4 cm 214,2 cm 248,6x10,3x13,6 cm 243,6x11,1 cm
220x124 cm 244,6 cm 248,6 cm 9,4 cm 234,2 cm 268,6x10,3x13,6 cm 263,6x11,1 cm
240x135 cm 264,6 cm 268,6 cm 9,4 cm 254,2 cm 288,6x10,3x13,6 cm 283,6x11,1 cm
280x158 cm 309,8 cm 313,8 cm 9,4 cm 296,3 cm 312,4x12,7x16,0 cm 328,8x13,5 cm
300x169 cm 329,8 cm 333,8 cm 9,4 cm 316,3 cm 339,5x12,7x16,0 cm 348,8x13,5 cm
160x110 cm 182,6 cm 186,6 cm 9,4 cm 172,2 cm 206,6x10,3x13,6 cm 201,6x11,1 cm
180x112 cm 202,6 cm 206,6 cm 9,4 cm 192,2 cm 226,6x10,3x13,6 cm 221,6x11,1 cm
200x125 cm 224,6 cm 228,6 cm 9,4 cm 214,2 cm 248,6x10,3x13,6 cm 243,6x11,1 cm
220x137 cm 244,6 cm 248,6 cm 9,4 cm 234,2 cm 268,6x10,3x13,6 cm 263,6x11,1 cm
240x150 cm 264,6 cm 268,6 cm 9,4 cm 254,2 cm 288,6x10,3x13,6 cm 283,6x11,1 cm
280x175 cm 309,8 cm 313,8 cm 9,4 cm 296,3 cm 312,4x12,7x16,0 cm 328,8x13,5 cm
300x187 cm 329,8 cm 333,8 cm 9,4 cm 316,3 cm 339,5x12,7x16,0 cm 348,8x13,5cm

7
SCHRITT 2: LEINWAND VORBEREITEN
SCHRITT 3: VORBOHREN
Bohren Sie vier Löcher in Ihre tragende (Beton-)decke und führen die Metall-
dübel (E) ein. Der Abstand zwischen den Bohrungen sollte L+40mm x 94mm
betragen.
Nutzen Sie gegebenenfalls andere Dübel und Schrauben, passend zu Ihrer
baulichen Gegebenheit. Befestigen Sie nun die vier Montagewinkel (A) an Ihre
Decke. Achten Sie unbedingt auf einen festen und sicheren Halt der Winkel
um eine sichere und dauerhafte Installation der Leinwand zu gewährleisten.
Montieren Sie anschließend die zwei Gewindestangen (D) an die Montagewin-
kel und drehen jeweils eine Sechskantmutter über die Höhe der abgehängten
Decke. Ggf. müssen die Gewindestangen bauseitig für Ihr benötigtes Abhang-
maß gekürzt werden.
Lösen Sie die Schrauben der Montage-
platte oberhalb des Leinwandgehäu-
ses.
Schieben Sie die Montageplatten zu
den Enden des Gehäuses und zie-
hen die Schrauben wieder fest an.
Bitte achten Sie darauf, dass die
Bohrungen für die Gewindestangen
nicht durch das Gehäuse verdeckt
werden.

8
Führen Sie das Leinwand-
gehäuse in die ausgeschnit-
tene Deckenöffnung ein.
Achten Sie darauf, dass die
vier Gewindestangen in die
Löcher der Montageplatten
geführt werden. Drehen Sie
nun auf jeder Gewindestan-
ge eine Sechskantmutter,
um die Leinwand zu sichern.
SCHRITT 4: MONTAGE DECKE
Bringen Sie die Leinwand
nun mit Hilfe der Sechskant-
muttern in eine waagerech-
te Lage und verschließen
damit die Deckenausspa-
rung. Nutzen Sie eine Was-
serwaage, um die Leinwand
auszurichten.
Abgehängte
Decke
Sechskant-
mutter
Gewinde-
stangen

9
Befestigen Sie abschließend die Revisionsabdeckungen (B) seitlich an dem
Leinwandgehäuse. Zum Demontieren dieser, ziehen Sie die Abdeckungen vor-
sichtig nach unten und vom Gehäuse weg.
BEDIENUNG
SCHRITT 1: SICHERHEITSKONTROLLE
Stecken Sie den Stecker in die Steckdose (auf korrekte Spannung achten). Das
Kabel darf nicht auf heiße Flächen oder gespannt verlegt werden. Bei Nutzung
einer Verlängerung, achten Sie auf die korrekte Spezikation. Der Kabelschalter
kann im Weiteren durch ein Infrarot- oder Funksteuer-Set von celexon ersetzt
werden. Deren Anschluss muss von Elektro-fachkundigem Personal erfolgen.
STEUERUNG ÜBER DEN KABALSCHALTER
SCHRITT 2: LEINWAND AUSFAHREN (FIG. 2)
Schieben Sie den Schalter nach unten.
Die Leinwand fährt aus und stoppt au-
tomatisch am eingestellten Endpunkt.
Achten Sie darauf, dass keine Gegen-
stände oder Personen den Ausfahrweg
der Leinwand behindern.

10
SCHRITT 3: LEINWAND EINFAHREN (FIG. 3)
Schieben Sie den Schalter nach oben.
Die Leinwand fährt ein und stoppt au-
tomatisch am Gehäuse bzw. dem ein-
gestellten oberen Endpunkt. Achten
Sie darauf, dass keine Gegenstände
oder Personen den Einfahrweg der
Leinwand behindern.
SCHRITT 4: LEINWAND STOPPEN
Um die Leinwand manuell zu stoppen, schieben Sie den Schalter in die mittle-
re Position.
Die Einstellung der Stopp-Punkte ist möglich. Bitte fordern Sie für diesen Vorgang die Anleitung bei
Ihrem Fachhändler oder direkt über www.celexon.de an.

11
Hersteller: celexon Europe GmbH
Adresse: Gutenbergstraße 2, 48282 Emsdetten, DE
Produktname: celexon Deckeneinbauleinwand Motor Professional Plus
Produkte, die mit dem CE-Zeichen gekennzeichnet sind, entsprechen
allen Anforderungen der entsprechenden EU-Direktiven. Die EU-Konfor-
mitätserklärung kann unter folgender Adresse heruntergeladen werden:
www.celexon.de/zertikate
INFORMATION ZUR EU KONFORMITÄT
Das Symbol weist auf die getrennte Rücknahme elektrischer und elektro-
nischer Geräte in EU-Ländern hin. Bitte werfen Sie das Gerät nicht in den
Hausmüll. Informieren Sie sich über das in Ihrem Land gültige Rücknah-
mesystem und wenden Sie sich bei Fragen zum Entsorgungsprozess an
Ihre Kommune oder Ihre örtliche Wert-und Schadstoffsammelstelle.

Operating instructions
Celexon Ceiling Recessed Electric
Professional Plus
Thank you for purchasing this product.
For optimum performance and safety, please read these instructions carefully
before connecting or operating this product. Please retain these instructions for future
reference.
Version: 32422_061

1
The purpose of these operating instructions is to familiarise you with the operation of
this product. Therefore, keep these instructions in a safe place so that you can refer to
it at any time.
• Before installation, please refer to the enclosed data sheet for further safety and use
instructions.
• Do not begin installation until you have read and understood the complete
operating instructions.
• Carry out the installation with another person to ensure safe installation.
• Remove the product from its packaging and remove all packaging material. Make
sure that there is no packaging material on or in the product. If you notice any
damage to the packaging, also check whether there is any damage to the pro-
duct. If you notice any external damage to the unit or any unexpected or unusual
functioning, the product must not be used any further. Immediately contact the
dealer from whom you purchased the product or celexon directly (Web:
www.celexon.co.uk, Mail: [e-mail]) for further information.
• To ensure trouble-free operation, the product may only be used indoors. It is NOT
suitable for outdoor use.
• The use of the appliance and accessories is forbidden to children under 16 years of
age.
• Ensure that no children play with the appliance or are in the vicinity without
supervision.
• Conversion or modication of the product impairs product safety.
• Caution: Risk of injury! Never open the product without authorisation. Never carry
out repair yourself!
• Do not use the product near gas or water appliances or in a dusty environment.
• Handle the product with care. It can be damaged by knocks, blows or falling from
even a small height.
• Keep the product away from moisture and heat.
• Never immerse the product in water or other liquids.
• Use the product only in its intended manner. Use for any other purpose may damage
the product or its surroundings.
• Tighten the screws, but do not overtighten them. Overtightening the screws (e.g.
by using a cordless screwdriver) can cause damage and affect the secure hold of
the screen.
WARNINGS

2
• Suspended loads must be checked for strength and load-bearing capacity at least
twice a year.
• Children should not use the screen or play under it unsupervised.
• Caution: Risk of injury! The unit closes ush and rmly in its retracted state, keep
ngers, hands or other small parts away from the opening.
• All supply lines and cables must not be subjected to additional loads and must be
laid in such a way that they are not damaged or crushed.
• Failure to observe the above instructions may result in personal injury and damage
to the product or equipment connected to it. Incorrect installation or use may also
invalidate the warranty.
• If you are unsure about the use of the product, please contact specialist personnel,
your dealer or celexon directly (Web: www.celexon.co.uk, Mail: [e-mail]).
• Technical changes and errors expected
The manufacturer accepts no responsibility for damage to property or personal injury,
if the screen is used outside the recommended specications, or in the event of improper
installation. Do not use this screen in the vicinity of heaters or air conditioners. Also,
do not mount the product in direct sunlight or in front of a window. Due to the tempe-
rature-sensitive PVC surface, the projection screen fabric may be permanently damaged.
We recommend that you wait approx. 2 hours after delivery before installing the projecti-
on screen. This way you will allow the screen to acclimatise, especially when moving from
a cold to a warm environment (or vice versa).
Please avoid any stains on the surface of the screen. These may not be able to be re-
moved.
The positions of the end points are already optimally set at the factory and should
not be changed. Especially with electric screens, the entire length of the fabric should
always be used in order to achieve the best atness. An adjustment of a few cm of the
end points should only be made by persons with specialist knowledge and in consulta-
tion with the manufacturer. Incorrect adjustment can result in damage to the projection
surface.

3
TECHNICAL DATA
DISCLAIMER
The information in this document is subject to change without notice by the
manufacturer. Changes will be added to subsequent versions of this manual.
Errors expected.
CARE INSTRUCTIONS
NEVER clean the screen with alcohol or other cleaning agents containing
solvents. Use only a soft and clean cloth. If necessary, dirt can be removed from
the surface with a mild soap solution (max. 5%). It is essential to avoid contact
with pointed or sharp objects. These could permanently damage the projecti-
on screen fabric. Further instructions can be found in the enclosed projection
screen instructions.
Voltage: 220 V ~ 240 V, 50 Hz
Consumption: 130 W (MAX)
0,4 W (Standby)
Control: Cable switch or optionally available
control systems

4
IN THE BOX
INSTALLATION NOTES
Before installation, please check that all the parts listed above are included! If
parts are missing, contact the dealer from whom you purchased the product
and wait for the parts to arrive before completing the installation.
Install the screen in a position that is fully visible to all viewers! The optimum
installation height corresponds to the position of the viewers in the centre
of the screen with the screen fabric extended: eye level = lower third of the
screen surface.
1 x Screen
4 x Threaded rods (D)
2 x Mounting bracket (A)
4 x Metal dowels (E)
2 x Inspection cover (B)
1 x Allen key 5mm (F)
1 x Allen key (C)
1 x Allen key 8mm (L)
INSTALLATION
Please take the ceiling cut-out dimension from the following list and create a
corresponding cut-out in your suspended ceiling.
STEP 1: CEILING CUT-OUT
Viewing area
of screen
Length of Ceiling
cut-out
Width of Ceiling
cut-out
202 cm 11 cm
180 cm 222 cm 11 cm
200 cm 244 cm 11 cm
220 cm 264 cm 11 cm
240 cm 284 cm 11 cm
280 cm 329 cm 13,5 cm
300 cm 349 cm 13,5 cm

5
To be on the safe side, you can also check the
cut-out dimensions as follows
Measure the length „L1“ as well as the depth
„CD“ of the screen housing as shown in the
illustrations. Add 190mm to the length „L1”
and subtract 25mm from the width „CD“.
CH

6
Article
description
(B x H)
Dimen-
sion
(L1)
Dimen-
sion
(L2)
Dimen-
sion
(L3)
Width
dowel bar
(L4)
Housing
dimensions
(OlxCHxCD)
Ceiling cut-
out dimension
160x160 cm 182,6 cm 186,6 cm 9,4 cm 172,2 cm 206,6x10,3x13,6 cm 201,6x11,1 cm
180x180 cm 202,6 cm 206,6 cm 9,4 cm 192,2 cm 226,6x10,3x13,6 cm 221,6x11,1 cm
200x200 cm 224,6 cm 228,6 cm 9,4 cm 214,2 cm 248,6x10,3x13,6 cm 243,6x11,1 cm
220x220 cm 244,6 cm 248,6 cm 9,4 cm 234,2 cm 268,6 x10,3x13,6 cm 263,6x11,1cm
240x240 cm 264,6 cm 268,6 cm 9,4 cm 254,2 cm 288,6x10,3x13,6 cm 283,6x11,1 cm
280x280 cm 309,8 cm 313,8 cm 9,4 cm 296,3 cm 312,4x12,7x16,0 cm 328,8x13,5 cm
160x120 cm 182,6 cm 186,6 cm 9,4 cm 172,2 cm 206,6x10,3x13,6 cm 201,6x11,1 cm
180x135 cm 202,6 cm 206,6 cm 9,4 cm 192,2 cm 226,6x10,3x13,6 cm 221,6x11,1 cm
200x150 cm 224,6 cm 228,6 cm 9,4 cm 214,2 cm 248,6x10,3x13,6 cm 234,6x11,1 cm
220x165 cm 244,6 cm 248,6 cm 9,4 cm 234,2 cm 268,6x10,3x13,6 cm 263,6x11,1 cm
240x280 cm 264,6 cm 268,6 cm 9,4 cm 254,2 cm 288,6x10,3x13,6 cm 283,6x11,1 cm
280x210 cm 309,8 cm 313,8 cm 9,4 cm 296,3 cm 312,4x12,7x16,0 cm 328,8x13,5 cm
300x225 cm 329,8 cm 333,8 cm 9,4 cm 316,3 cm 339,5x12,7x16,0 cm 348,8x13,5 cm
160x90 cm 182,6 cm 186,6 cm 9,4 cm 172,2 cm 206,6x10,3x13,6 cm 201,6x11,1 cm
180x102 cm 202,6 cm 206,6 cm 9,4 cm 192,2 cm 226,6x10,3x13,6 cm 221,6x11,1 cm
200x113 cm 224,6 cm 228,6 cm 9,4 cm 214,2 cm 248,6x10,3x13,6 cm 243,6x11,1 cm
220x124 cm 244,6 cm 248,6 cm 9,4 cm 234,2 cm 268,6x10,3x13,6 cm 263,6x11,1 cm
240x135 cm 264,6 cm 268,6 cm 9,4 cm 254,2 cm 288,6x10,3x13,6 cm 283,6x11,1 cm
280x158 cm 309,8 cm 313,8 cm 9,4 cm 296,3 cm 312,4x12,7x16,0 cm 328,8x13,5 cm
300x169 cm 329,8 cm 333,8 cm 9,4 cm 316,3 cm 339,5x12,7x16,0 cm 348,8x13,5 cm
160x110 cm 182,6 cm 186,6 cm 9,4 cm 172,2 cm 206,6x10,3x13,6 cm 201,6x11,1 cm
180x112 cm 202,6 cm 206,6 cm 9,4 cm 192,2 cm 226,6x10,3x13,6 cm 221,6x11,1 cm
200x125 cm 224,6 cm 228,6 cm 9,4 cm 214,2 cm 248,6x10,3x13,6 cm 243,6x11,1 cm
220x137 cm 244,6 cm 248,6 cm 9,4 cm 234,2 cm 268,6x10,3x13,6 cm 263,6x11,1 cm
240x150 cm 264,6 cm 268,6 cm 9,4 cm 254,2 cm 288,6x10,3x13,6 cm 283,6x11,1 cm
280x175 cm 309,8 cm 313,8 cm 9,4 cm 296,3 cm 312,4x12,7x16,0 cm 328,8x13,5 cm
300x187 cm 329,8 cm 333,8 cm 9,4 cm 316,3 cm 339,5x12,7x16,0 cm 348,8x13,5cm

7
STEP 2: PREPARE THE SCREEN
Loosen the screws of the mounting
plate above the screen housing. Slide
the mounting plates to the ends of the
housing and tighten the screws.
Please make sure that the holes for the
threaded rods are not blocked by the
housing.
STEP 3: PREDRILLING
Drill four holes in your load-bearing (concrete) ceiling and insert the metal do-
wels (E).The distance between the holes should be L+ 40mm x 94mm.
If necessary, use other dowels and screws to suit your structural conditions.
Now attach the four mounting brackets (A) to your ceiling. Make sure that the
brackets are held rmly and securely to ensure a safe and long-lasting instal-
lation of the screen.
Then attach the threaded rods (D) to the mounting brackets and screw one
hexagon nut over each to the height of the suspended ceiling. If necessary, the
threaded rods must be shortened by the user to suit the dimensions required.
