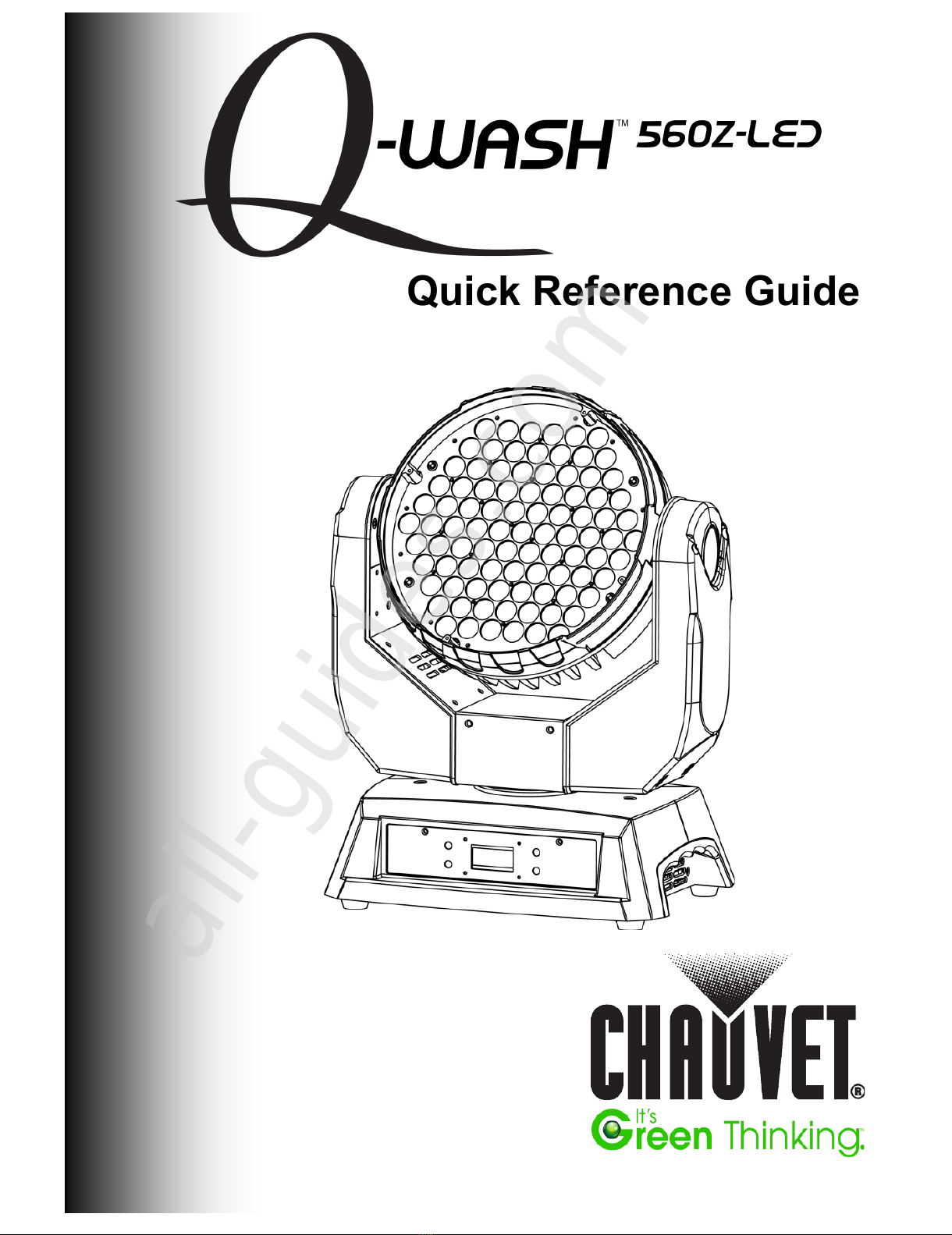

Chauvet Q-WASH 560Z-LED User manual

Quick Reference Guide
All manuals and user guides at all-guides.com
all-guides.com

Q-Wash™ 560Z-LED QRG EN
2

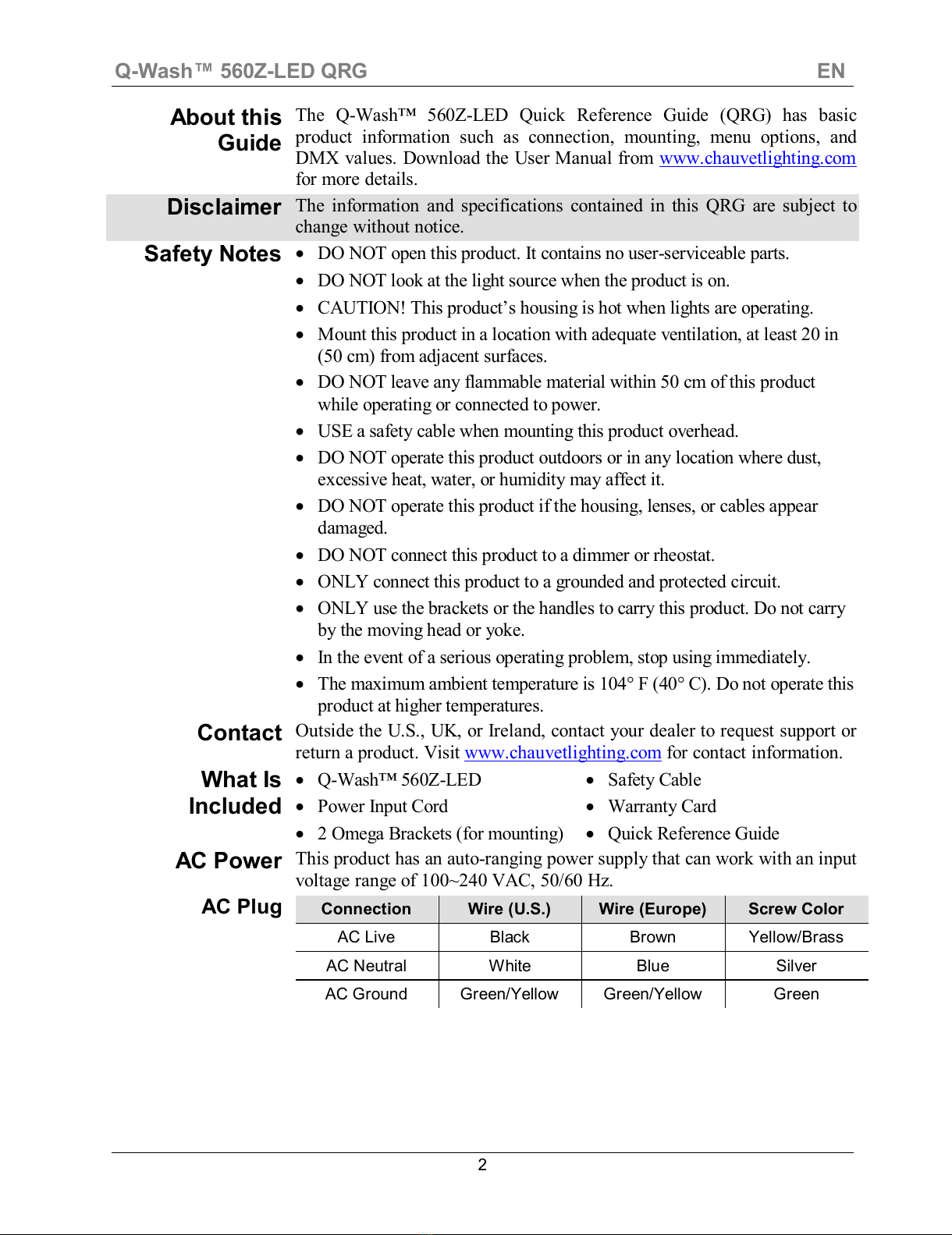

About this
Guide
The Q-Wash™ 560Z-LED Quick Reference Guide (QRG) has basic
product information such as connection, mounting, menu options, and
DMX values. Download the User Manual from www.chauvetlighting.com
for more details.
Disclaimer
The information and specifications contained in this QRG are subject to
change without notice.
Safety Notes
•DO NOT open this product. It contains no user-serviceable parts.
•DO NOT look at the light source when the product is on.
•CAUTION! This product’s housing is hot when lights are operating.
•Mount this product in a location with adequate ventilation, at least 20 in
(50 cm) from adjacent surfaces.
•DO NOT leave any flammable material within 50 cm of this product
while operating or connected to power.
•USE a safety cable when mounting this product overhead.
•DO NOT operate this product outdoors or in any location where dust,
excessive heat, water, or humidity may affect it.
•DO NOT operate this product if the housing, lenses, or cables appear
damaged.
•DO NOT connect this product to a dimmer or rheostat.
•ONLY connect this product to a grounded and protected circuit.
•ONLY use the brackets or the handles to carry this product. Do not carry
by the moving head or yoke.
•In the event of a serious operating problem, stop using immediately.
•The maximum ambient temperature is 104° F (40° C). Do not operate this
product at higher temperatures.
Contact
Outside the U.S., UK, or Ireland, contact your dealer to request support or
return a product. Visit www.chauvetlighting.com for contact information.
What Is
Included
•Q-Wash™ 560Z-LED
•Power Input Cord
•2 Omega Brackets (for mounting)
•Safety Cable
•Warranty Card
•Quick Reference Guide
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100~240 VAC, 50/60 Hz.
AC Plug
Connection Wire (U.S.) Wire (Europe) Screw Color
AC Live Black Brown Yellow/Brass
AC Neutral White Blue Silver
AC Ground Green/Yellow Green/Yellow Green
All manuals and user guides at all-guides.com

EN Q-Wash™ 560Z-LED QRG
3

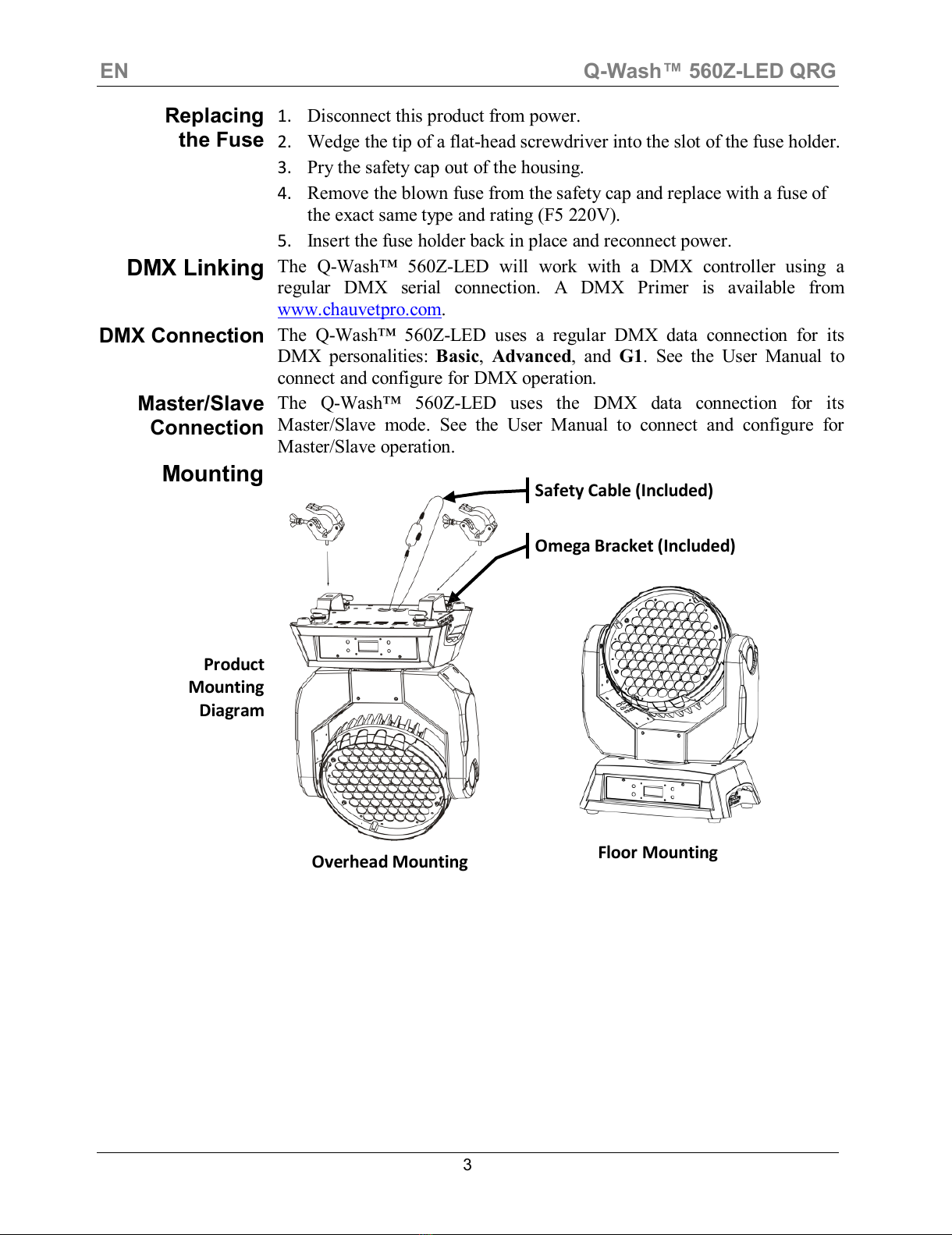

Replacing
the Fuse
1. Disconnect this product from power.
2. Wedge the tip of a flat-
head screwdriver into the slot of the fuse holder.
3. Pry the safety cap out of the housing.
4. Remove the blown fuse from the safety cap and replace with a fuse of
the exact same type and rating (F5 220V).
5. Insert the fuse holder back in place and reconnect power.
DMX Linking
The Q-Wash™ 560Z-LED will work with a DMX controller using a
regular DMX serial connection. A DMX Primer is available from
www.chauvetpro.com.
DMX Connection
The Q-Wash™ 560Z-LED uses a regular DMX data connection for its
DMX personalities: Basic, Advanced, and G1. See the User Manual to
connect and configure for DMX operation.
Master/Slave
Connection
The Q-Wash™ 560Z-LED uses the DMX data connection for its
Master/Slave mode. See the User Manual to connect and configure for
Master/Slave operation.
Mounting
Product
Mounting
Diagram
Safety Cable (Included)
Floor Mounting
Overhead Mounting
Omega Bracket (Included)
All manuals and user guides at all-guides.com

Q-Wash™ 560Z-LED QRG EN
4

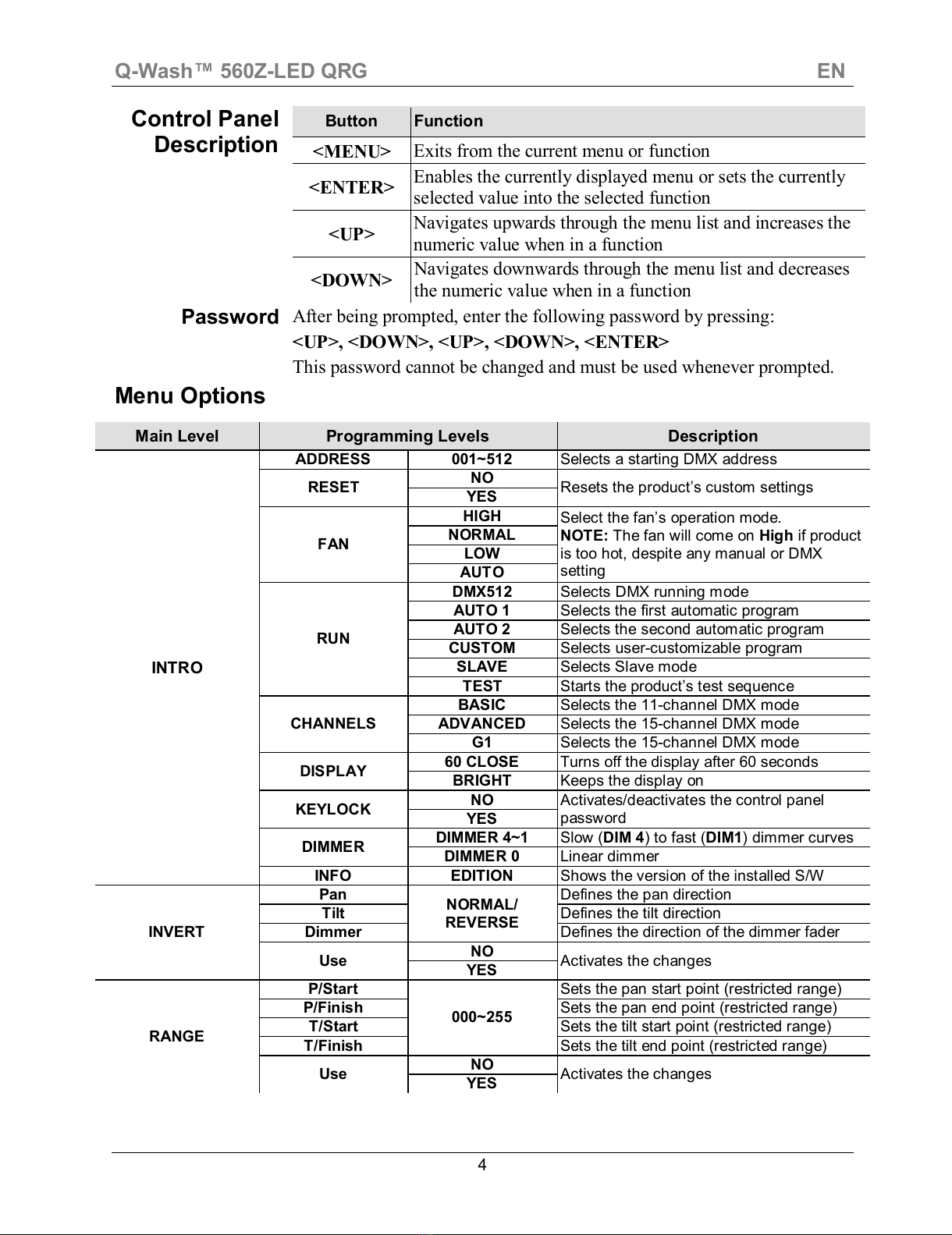

Control Panel
Description
Button Function
<MENU>
Exits from the current menu or function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
<UP>
Navigates upwards through the menu list and increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list and decreases
the numeric value when in a function
Password
After being prompted, enter the following password by pressing:
<UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
This password cannot be changed and must be used whenever prompted.
Menu Options
Main Level Programming Levels Description
INTRO
ADDRESS
001~512
Selects a starting DMX address
RESET
NO
Resets the product’s custom settings
YES
FAN
HIGH
Select the fan’s operation mode.
NOTE: The fan will come on High if product
is too hot, despite any manual or DMX
setting
NORMAL
LOW
AUTO
RUN
DMX512
Selects DMX running mode
AUTO 1
Selects the first automatic program
AUTO 2
Selects the second automatic program
CUSTOM
Selects user-customizable program
SLAVE
Selects Slave mode
TEST
Starts the product’s test sequence
CHANNELS
BASIC
Selects the 11-channel DMX mode
ADVANCED
Selects the 15-channel DMX mode
G1
Selects the 15-channel DMX mode
DISPLAY
60 CLOSE
Turns off the display after 60 seconds
BRIGHT
Keeps the display on
KEYLOCK
NO
Activates/deactivates the control panel
password
YES
DIMMER
DIMMER 4~1
Slow (DIM 4) to fast (DIM1) dimmer curves
DIMMER 0
Linear dimmer
INFO
EDITION
Shows the version of the installed S/W
INVERT
Pan
NORMAL/
REVERSE
Defines the pan direction
Tilt
Defines the tilt direction
Dimmer
Defines the direction of the dimmer fader
Use
NO
Activates the changes
YES
RANGE
P/Start
000~255
Sets the pan start point (restricted range)
P/Finish
Sets the pan end point (restricted range)
T/Start
Sets the tilt start point (restricted range)
T/Finish
Sets the tilt end point (restricted range)
Use
NO
Activates the changes
YES
All manuals and user guides at all-guides.com

EN Q-Wash™ 560Z-LED QRG
5

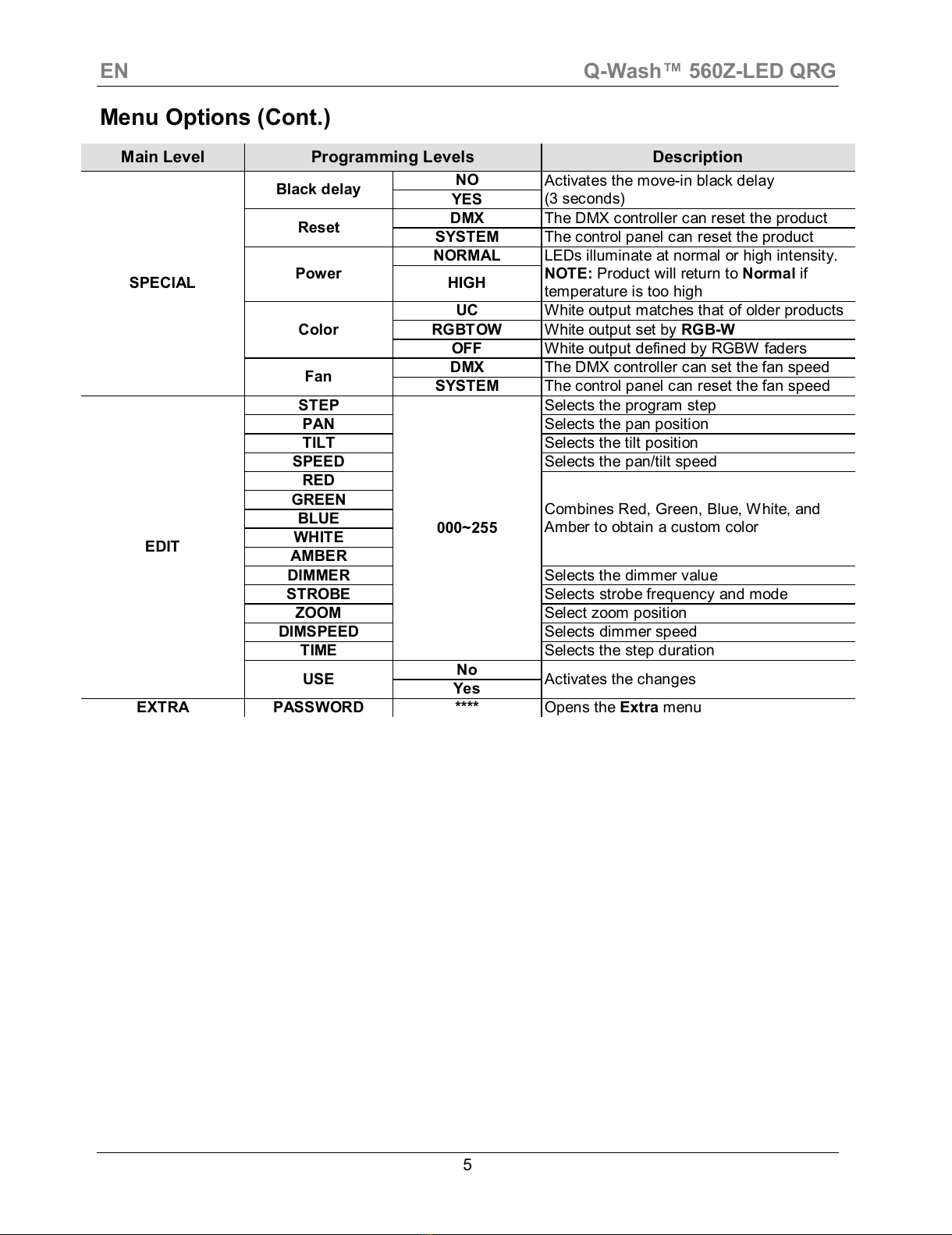

Menu Options (Cont.)
Main Level
Programming Levels
Description
SPECIAL
Black delay
NO
Activates the move-in black delay
(3 seconds)
YES
Reset
DMX
The DMX controller can reset the product
SYSTEM
The control panel can reset the product
Power
NORMAL
LEDs illuminate at normal or high intensity.
NOTE: Product will return to Normal if
temperature is too high
HIGH
Color
UC
White output matches that of older products
RGBTOW
White output set by RGB-W
OFF
White output defined by RGBW faders
Fan
DMX
The DMX controller can set the fan speed
SYSTEM
The control panel can reset the fan speed
EDIT
STEP
000~255
Selects the program step
PAN
Selects the pan position
TILT
Selects the tilt position
SPEED
Selects the pan/tilt speed
RED
Combines Red, Green, Blue, White, and
Amber to obtain a custom color
GREEN
BLUE
WHITE
AMBER
DIMMER
Selects the dimmer value
STROBE
Selects strobe frequency and mode
ZOOM
Select zoom position
DIMSPEED
Selects dimmer speed
TIME
Selects the step duration
USE
No
Activates the changes
Yes
EXTRA
PASSWORD
****
Opens the Extra menu
All manuals and user guides at all-guides.com

Q-Wash™ 560Z-LED QRG EN
6

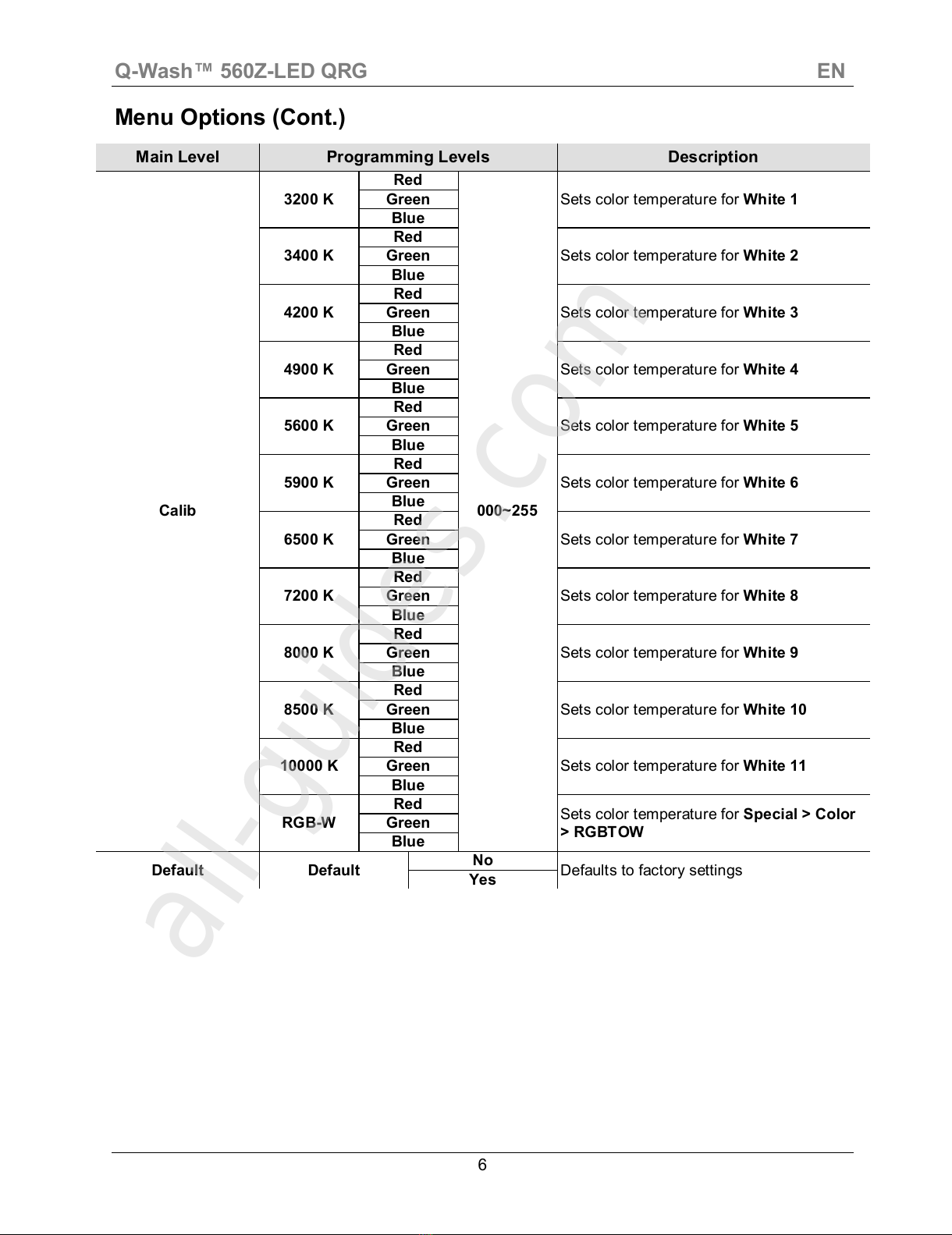

Menu Options (Cont.)
Main Level
Programming Levels
Description
Calib
3200 K
Red
000~255
Sets color temperature for White 1
Green
Blue
3400 K
Red
Sets color temperature for White 2
Green
Blue
4200 K
Red
Sets color temperature for White 3
Green
Blue
4900 K
Red
Sets color temperature for White 4
Green
Blue
5600 K
Red
Sets color temperature for White 5
Green
Blue
5900 K
Red
Sets color temperature for White 6
Green
Blue
6500 K
Red
Sets color temperature for White 7
Green
Blue
7200 K
Red
Sets color temperature for White 8
Green
Blue
8000 K
Red
Sets color temperature for White 9
Green
Blue
8500 K
Red
Sets color temperature for White 10
Green
Blue
10000 K
Red
Sets color temperature for White 11
Green
Blue
RGB-W
Red
Sets color temperature for Special > Color
> RGBTOW
Green
Blue
Default Default
No
Defaults to factory settings
Yes
All manuals and user guides at all-guides.com
all-guides.com

EN Q-Wash™ 560Z-LED QRG
7

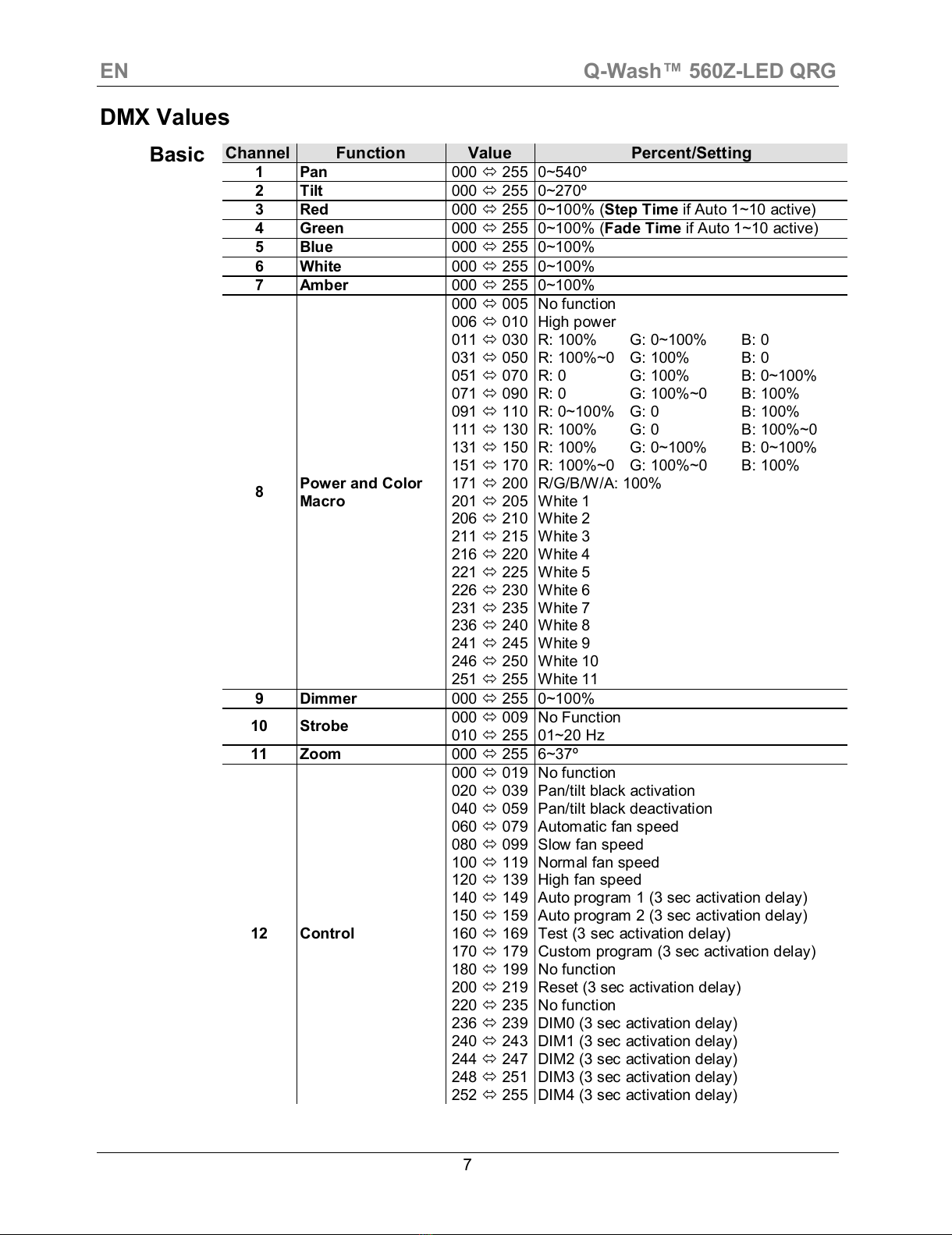

DMX Values
Basic
Channel
Function
Value
Percent/Setting
1
Pan
000 255
0~540º
2
Tilt
000 255
0~270º
3
Red
000 255
0~100% (Step Time if Auto 1~10 active)
4
Green
000 255
0~100% (Fade Time if Auto 1~10 active)
5
Blue
000 255
0~100%
6
White
000 255
0~100%
7
Amber
000 255
0~100%
8 Power and Color
Macro
000 005
006 010
011 030
031 050
051 070
071 090
091 110
111 130
131 150
151 170
171 200
201 205
206 210
211 215
216 220
221 225
226 230
231 235
236 240
241 245
246 250
251 255
No function
High power
R: 100% G: 0~100% B: 0
R: 100%~0 G: 100% B: 0
R: 0 G: 100% B: 0~100%
R: 0 G: 100%~0 B: 100%
R: 0~100% G: 0 B: 100%
R: 100% G: 0 B: 100%~0
R: 100% G: 0~100% B: 0~100%
R: 100%~0 G: 100%~0 B: 100%
R/G/B/W/A: 100%
White 1
White 2
White 3
White 4
White 5
White 6
White 7
White 8
White 9
White 10
White 11
9
Dimmer
000 255
0~100%
10 Strobe
000 009
010 255
No Function
01~20 Hz
11
Zoom
000 255
6~37º
12 Control
000 019
020 039
040 059
060 079
080 099
100 119
120 139
140 149
150 159
160 169
170 179
180 199
200 219
220 235
236 239
240 243
244 247
248 251
252 255
No function
Pan/tilt black activation
Pan/tilt black deactivation
Automatic fan speed
Slow fan speed
Normal fan speed
High fan speed
Auto program 1 (3 sec activation delay)
Auto program 2 (3 sec activation delay)
Test (3 sec activation delay)
Custom program (3 sec activation delay)
No function
Reset (3 sec activation delay)
No function
DIM0 (3 sec activation delay)
DIM1 (3 sec activation delay)
DIM2 (3 sec activation delay)
DIM3 (3 sec activation delay)
DIM4 (3 sec activation delay)
All manuals and user guides at all-guides.com

Q-Wash™ 560Z-LED QRG EN
8
Advanced
Channel
Function
Value
Percent/Setting
1
Pan
000 255
0~540º
2
Pan Fine
000 255
Fine movement control
3
Tilt
000 255
0~270º
4
Tilt Fine
000 255
Fine movement control
5
Pan/Tilt Speed
000 255
Fast~Slow
6
Red
000 255
0~100%
7
Green
000 255
0~100%
8
Blue
000 255
0~100%
9
White
000 255
0~100%
10
Amber
000 255
0~100%
11 Power and Color
Macro
000 005
006 010
011 030
031 050
051 070
071 090
091 110
111 130
131 150
151 170
171 200
201 205
206 210
211 215
216 220
221 225
226 230
231 235
236 240
241 245
246 250
251 255
No function
High power
R: 100% G: 0~100% B: 0
R: 100%~0 G: 100% B: 0
R: 0 G: 100% B: 0~100%
R: 0 G: 100%~0 B: 100%
R: 0~100% G: 0 B: 100%
R: 100% G: 0 B: 100%~0
R: 100% G: 0~100% B: 0~100%
R: 100%~0 G: 100%~0 B: 100%
R/G/B/W/A: 100%
White 1
White 2
White 3
White 4
White 5
White 6
White 7
White 8
White 9
White 10
White 11
12
Dimmer
000 255
0~100%
13 Strobe
000 009
010 255
No function
01~20 Hz
14
Zoom
000 255
6~37º
15 Control
000 019
020 039
040 059
060 079
080 099
100 119
120 139
140 149
150 159
160 169
170 179
180 199
200 219
220 235
236 239
240 243
244 247
248 251
252 255
No function
Pan/tilt black activation
Pan/tilt black deactivation
Automatic fan speed
Slow fan speed
Normal fan speed
High fan speed
Auto program 1 (3 sec activation delay)
Auto program 2 (3 sec activation delay)
Test (3 sec activation delay)
Custom program (3 sec activation delay)
No function
Reset (3 sec activation delay)
No function
DIM0 (3 sec activation delay)
DIM1 (3 sec activation delay)
DIM2 (3 sec activation delay)
DIM3 (3 sec activation delay)
DIM4 (3 sec activation delay)
All manuals and user guides at all-guides.com

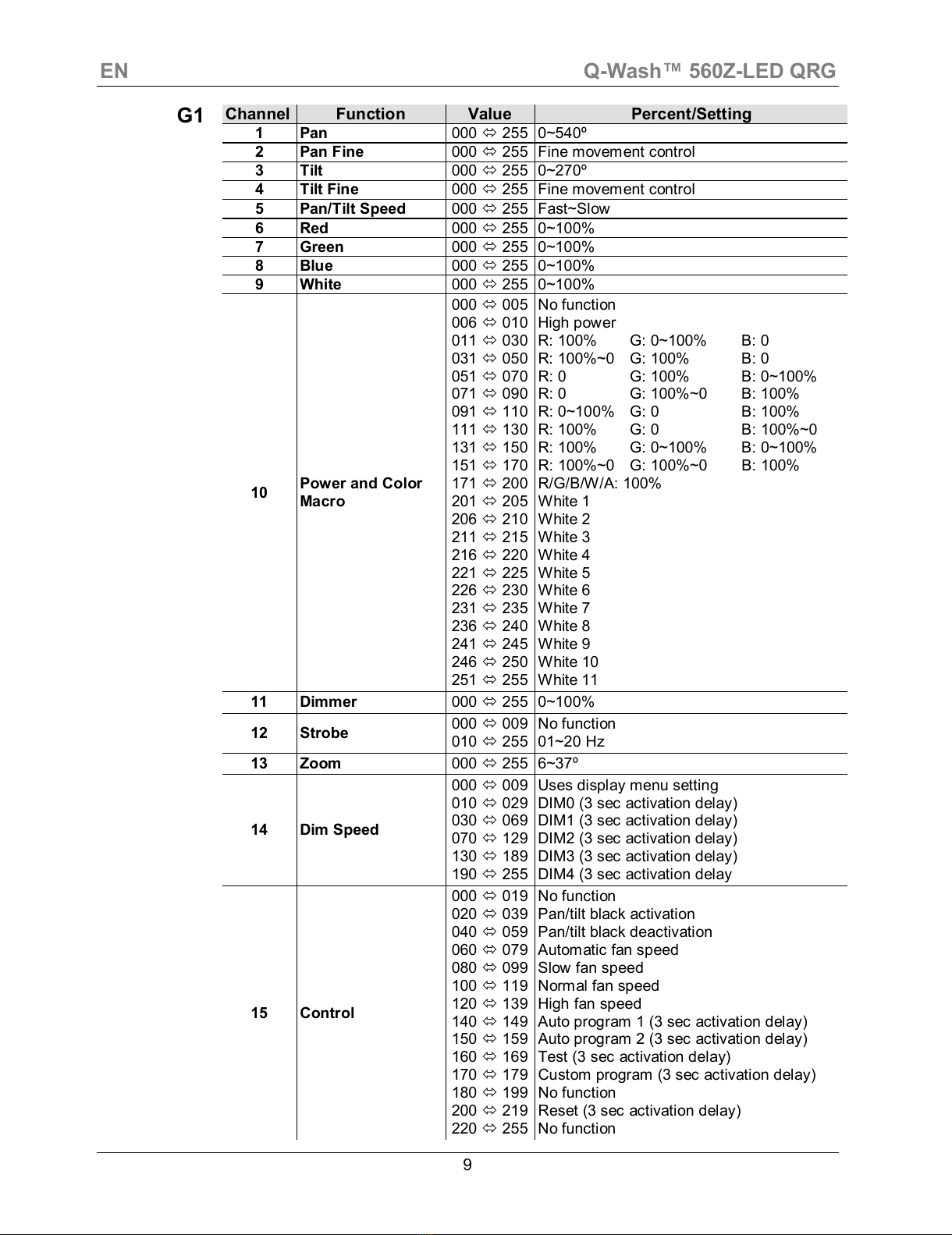

EN Q-Wash™ 560Z-LED QRG
9
G1
Channel
Function
Value
Percent/Setting
1
Pan
000 255
0~540º
2
Pan Fine
000 255
Fine movement control
3
Tilt
000 255
0~270º
4
Tilt Fine
000 255
Fine movement control
5
Pan/Tilt Speed
000 255
Fast~Slow
6
Red
000 255
0~100%
7
Green
000 255
0~100%
8
Blue
000 255
0~100%
9
White
000 255
0~100%
10 Power and Color
Macro
000 005
006 010
011 030
031 050
051 070
071 090
091 110
111 130
131 150
151 170
171 200
201 205
206 210
211 215
216 220
221 225
226 230
231 235
236 240
241 245
246 250
251

255
No function
High power
R: 100% G: 0~100% B: 0
R: 100%~0 G: 100% B: 0
R: 0 G: 100% B: 0~100%
R: 0 G: 100%~0 B: 100%
R: 0~100% G: 0 B: 100%
R: 100% G: 0 B: 100%~0
R: 100% G: 0~100% B: 0~100%
R: 100%~0 G: 100%~0 B: 100%
R/G/B/W/A: 100%
White 1
White 2
White 3
White 4
White 5
White 6
White 7
White 8
White 9
White 10
White 11
11
Dimmer
000 255
0~100%
12 Strobe
000 009
010 255
No function
01~20 Hz
13
Zoom
000 255
6~37º
14 Dim Speed
000 009
010 029
030 069
070 129
130 189
190

255
Uses display menu setting
DIM0 (3 sec activation delay)
DIM1 (3 sec activation delay)
DIM2 (3 sec activation delay)
DIM3 (3 sec activation delay)
DIM4 (3 sec activation delay
15 Control
000 019
020 039
040 059
060 079
080 099
100 119
120 139
140 149
150 159
160 169
170 179
180 199
200 219
220 255
No function
Pan/tilt black activation
Pan/tilt black deactivation
Automatic fan speed
Slow fan speed
Normal fan speed
High fan speed
Auto program 1 (3 sec activation delay)
Auto program 2 (3 sec activation delay)
Test (3 sec activation delay)
Custom program (3 sec activation delay)
No function
Reset (3 sec activation delay)
No function
All manuals and user guides at all-guides.com

Q-Wash™ 560Z-LED GRR ES
10
Acerca de Esta
Guía
La Guía de Referencia Rápida (GRR) del Q-Wash™ 560Z-LED contiene
información básica sobre el producto, como conexión, montaje, opciones
de menú y valores DMX. Descargue el manual de usuario
de
www.chauvetlighting.com para una información más detallada.
Exención de
Responsa-
bilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
•NO abra este producto. No contiene piezas reparables por el usuario.
•NO mire a la fuente de luz cuando el producto esté encendido.
•¡CUIDADO! La carcasa de este producto está caliente cuando las luces
están en funcionamiento.
•Monte este producto en una ubicación con ventilación adecuada, al
menos a 20'' (50 cm) de superficies adyacentes.
•NO deje ningún material inflamable a menos de 50 cm de este producto
mientras esté funcionando o conectado a la alimentación.
•USE un cable de seguridad cuando monte este producto en lo alto.
•NO ponga en funcionamiento este producto en el exterior o en cualquier
ubicación en la que el polvo, calor excesivo, agua o humedad puedan
afectarlo.
•NO ponga en funcionamiento este producto si sospecha que la carcasa,
lentes o cables están dañados.
•NO conecte este producto a un atenuador o reostato.
•Conecte este producto SOLO a un circuito con toma de tierra y protegido.
•Use SOLAMENTE los soportes o las asas para mover este producto. NO
lo transporte sujetando por la cabeza móvil o el yugo.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•La máxima temperatura ambiente es de 104º F (40º C). No haga
funcionar este producto a temperaturas más altas.
Contacto
Fuera de EE.UU, Reino Unido o Irlanda, póngase en contacto con su
proveedor para solicitar asistencia o devolver el producto.
Visite
www.chauvetlighting.com para información de contacto.
¿Qué va
Incluido?
•Q-Wash™ 560Z-Led
•Cable de Alimentación
•2 Soportes Omega (Para Montaje)
•Cable de Seguridad
•Tarjeta de Garantía
•Guía de Referencia Rápida
All manuals and user guides at all-guides.com

ES Q-Wash™ 560Z-LED GRR
11

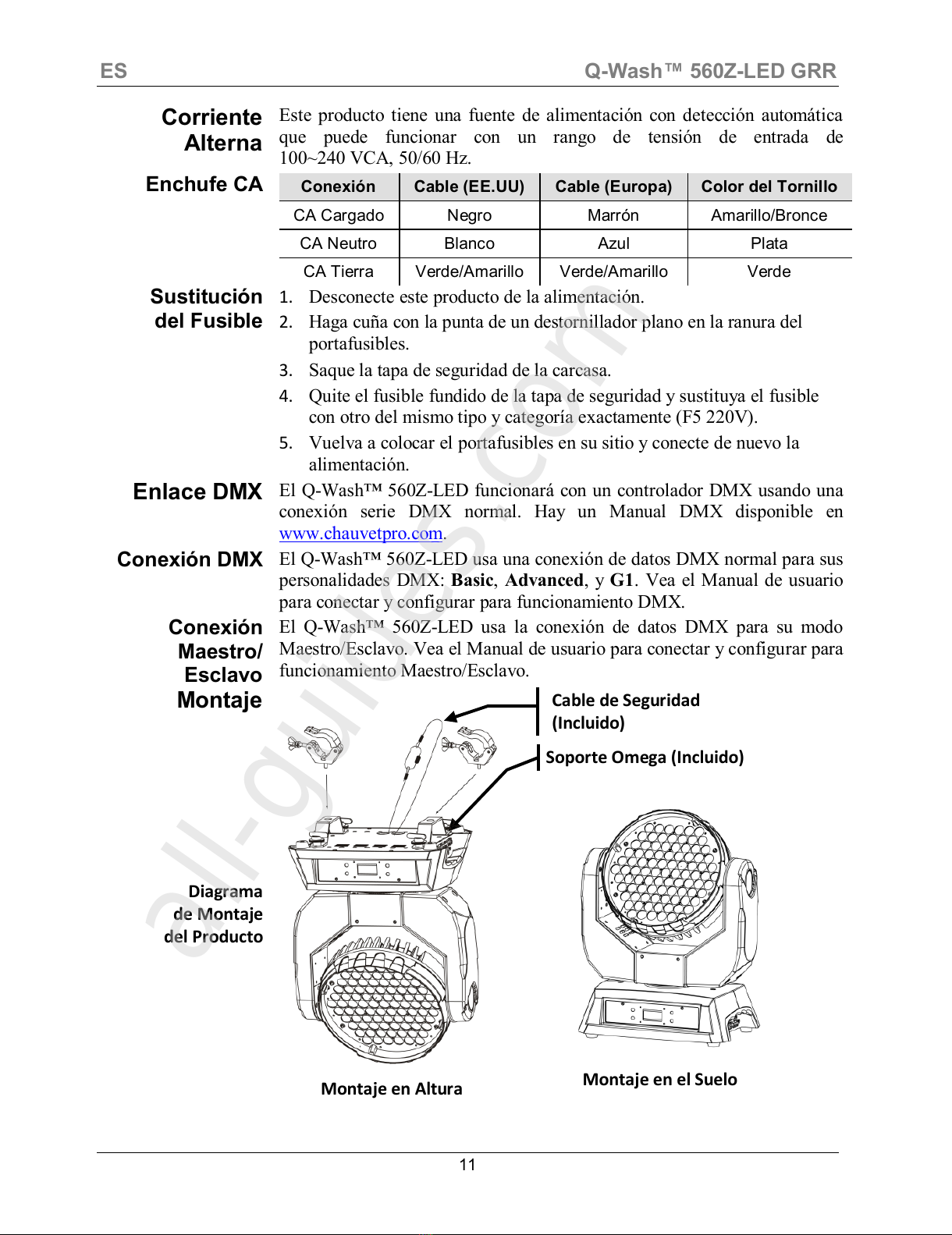

Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática
que puede funcionar con un rango de tensión de entrada de
100~240 VCA, 50/60 Hz.
Enchufe CA
Conexión Cable (EE.UU) Cable (Europa) Color del Tornillo
CA Cargado Negro Marrón Amarillo/Bronce
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo Verde/Amarillo Verde
Sustitución
del F
usible
1. Desconecte este producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del
portafusibles.
3. Saque la tapa de seguridad de la carcasa.
4. Quite el fusible fundido de la tapa de seguridad y sustituya el fusible
con otro del mismo tipo y categoría exactamente (F5 220V).
5. Vuelva a colocar el portafusibles en su sitio y conecte de nuevo la
alimentación.
Enlace DMX
El Q-Wash™ 560Z-LED funcionará con un controlador DMX usando una
conexión serie DMX normal. Hay un Manual DMX disponible en
www.chauvetpro.com.
Conexión DMX
El Q-Wash™ 560Z-LED usa una conexión de datos DMX normal para sus
personalidades DMX: Basic, Advanced, y G1. Vea
el Manual de usuario
para conectar y configurar para funcionamiento DMX.
Conexión
Maestro/
Esclavo
El Q-Wash™ 560Z-LED usa la conexión de datos DMX para su modo
Maestro/Esclavo. Vea el Manual de usuario para conectar y configurar para
funcionamiento Maestro/Esclavo.
Montaje
Diagrama
de Montaje
del Producto
Cable de Seguridad
(Incluido)
Montaje en el Suelo
Montaje en Altura
Soporte Omega (Incluido)
All manuals and user guides at all-guides.com
all-guides.com

Q-Wash™ 560Z-LED GRR ES
12
Descripción del
P
anel de
Control
Botón
Función
<MENU>
Sale del menú o función actual
<ENTER>
Habilita el menú actualmente en pantalla o configura el
valor seleccionado actualmente dentro de la función
seleccionada
<UP>
Navega hacia arriba por la lista de menú y aumenta el valor
numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú y disminuye el
valor numérico cuando está en una función
Contraseña
Después de que se le solicite, introduzca la siguiente contraseña pulsando:
<UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
Esta contraseña no se puede cambiar y se debe usar cuando se le solicite.
Opciones de Menú
Nivel Principal Niveles de Programación Descripción
INTRO
ADDRESS
001~512
Selecciona una dirección DMX de inicio
RESET
NO
Reinicia la configuración personalizada del
producto
YES
FAN
HIGH
Selecciona el modo de funcionamiento de
ventilador
NOTA: El ventilador entrará en High
(Rápido) si el producto se calienta
demasiado, independientemente de
cualquier configuración manual o DMX.
NORMAL
LOW
AUTO
RUN
DMX512
Selecciona el modo de ejecución DMX
AUTO 1
Selecciona el primer programa automático
AUTO 2
Selecciona el segundo programa
automático
CUSTOM
Selecciona el programa personalizable por
el usuario
SLAVE
Selecciona el modo Maestro/Esclavo
TEST
Inicia la secuencia de prueba del
dispositivo
CHANNELS
BASIC
Selecciona el modo DMX de 11 canales
ADVANCED
Selecciona el modo DMX de 15 canales
G1
Selecciona el modo DMX de 15 canales
DISPLAY
60 CLOSE
Apaga la pantalla después de 60 segundos
BRIGHT
Mantiene la pantalla encendida
KEYLOCK
NO
Activa/desactiva la contraseña del panel de
control
YES
DIMMER DIMMER 4~1
Curvas de atenuador de lento (DIM 4) a
rápido (DIM1)
DIMMER 0
Atenuador lineal
INFO
EDITION
Muestra la versión del software instalado
INVERT
Pan NORMAL/
REVERSE
Define la dirección del desplazamiento
lateral
Tilt
Define la dirección de la inclinación
Dimmer
Define la dirección del fader del atenuador
Use
NO
Activa los cambios
YES
All manuals and user guides at all-guides.com

ES Q-Wash™ 560Z-LED GRR
13
Opciones de Menú (Cont.)
Nivel Principal
Niveles de Programación
Descripción
RANGE
P/Start
000~255
Establece el punto de inicio del
desplazamiento lateral (rango restringido)
P/Finish
Establece el punto final del desplazamiento
lateral (rango restringido)
T/Start
Establece el punto de inicio de la inclinación
(rango restringido)
T/Finish
Establece el punto final de la inclinación
(rango restringido)
Use
NO
Activa los cambios
YES
SPECIAL
Black delay
NO
Activa el retardo del move-in black
(3 segundos)
YES
Reset
DMX
El controlador DMX puede reiniciar el
producto
SYSTEM
El panel de control puede reiniciar el
producto
Power
NORMAL
Los LEDs se iluminan a intensidad normal o
alta. NOTA: El producto regresará a Normal
si la temperatura es demasiado alta
HIGH
Color
UC
La potencia del blanco coincide con la de
productos más antiguos
RGBTOW
La potencia del blanco se establece por
RGB-W
OFF
La potencia del blanco se define por los
faders RGBW
Fan
DMX
El controlador DMX puede establecer la
velocidad del ventilador
SYSTEM
El panel de control puede reiniciar la
velocidad del ventilador
EDIT
STEP
000~255
Selecciona el paso del programa
PAN
Selecciona la posición de desplazamiento
lateral
TILT
Selecciona la posición de inclinación
SPEED
Selecciona la velocidad de desplazamiento
lateral/inclinación
RED
Combina Rojo, Verde, Azul, Blanco y Ámbar
para obtener un color personalizado
GREEN
BLUE
WHITE
AMBER
DIMMER
Selecciona el valor del atenuador
STROBE
Selecciona la frecuencia y mdoo del
estroboscopio
ZOOM
Selecciona la posición del zoom
DIMSPEED
Selecciona la velocidad del atenuador
TIME
Selecciona la duración del paso
USE
No/Yes
Activa los cambios
EXTRA
PASSWORD
****
Abre el menú Extra
All manuals and user guides at all-guides.com

Q-Wash™ 560Z-LED GRR ES
14
Opciones de Menú (Cont.)
Nivel Principal
Niveles de Programación
Descripción
Calib
3200 K
Rojo
000~255
Selecciona la temperatura de color para
Blanco 1
Verde
Azul
3400 K
Rojo
Selecciona la temperatura de color para
Blanco 2
Verde
Azul
4200 K
Rojo
Selecciona la temperatura de color para
Blanco 3
Verde
Azul
4900 K
Rojo
Selecciona la temperatura de color para
Blanco 4
Verde
Azul
5600 K
Rojo
Selecciona la temperatura de color para
Blanco 5
Verde
Azul
5900 K
Rojo
Selecciona la temperatura de color para
Blanco 6
Verde
Azul
6500 K
Rojo
Selecciona la temperatura de color para
Blanco 7
Verde
Azul
7200 K
Rojo
Selecciona la temperatura de color para
Blanco 8
Verde
Azul
8000 K
Rojo
Selecciona la temperatura de color para
Blanco 9
Verde
Azul
8500 K
Rojo
Selecciona la temperatura de color para
Blanco 10
Verde
Azul
10000 K
Rojo
Selecciona la temperatura de color para
Blanco 11
Verde
Azul
RGB-W
Rojo
Establece la temperatura de color para
Special > Color > RGBtoW
Verde
Azul
Default
Default
No/Yes
N/A
Restablece la configuración de fábrica
All manuals and user guides at all-guides.com

ES Q-Wash™ 560Z-LED GRR
15

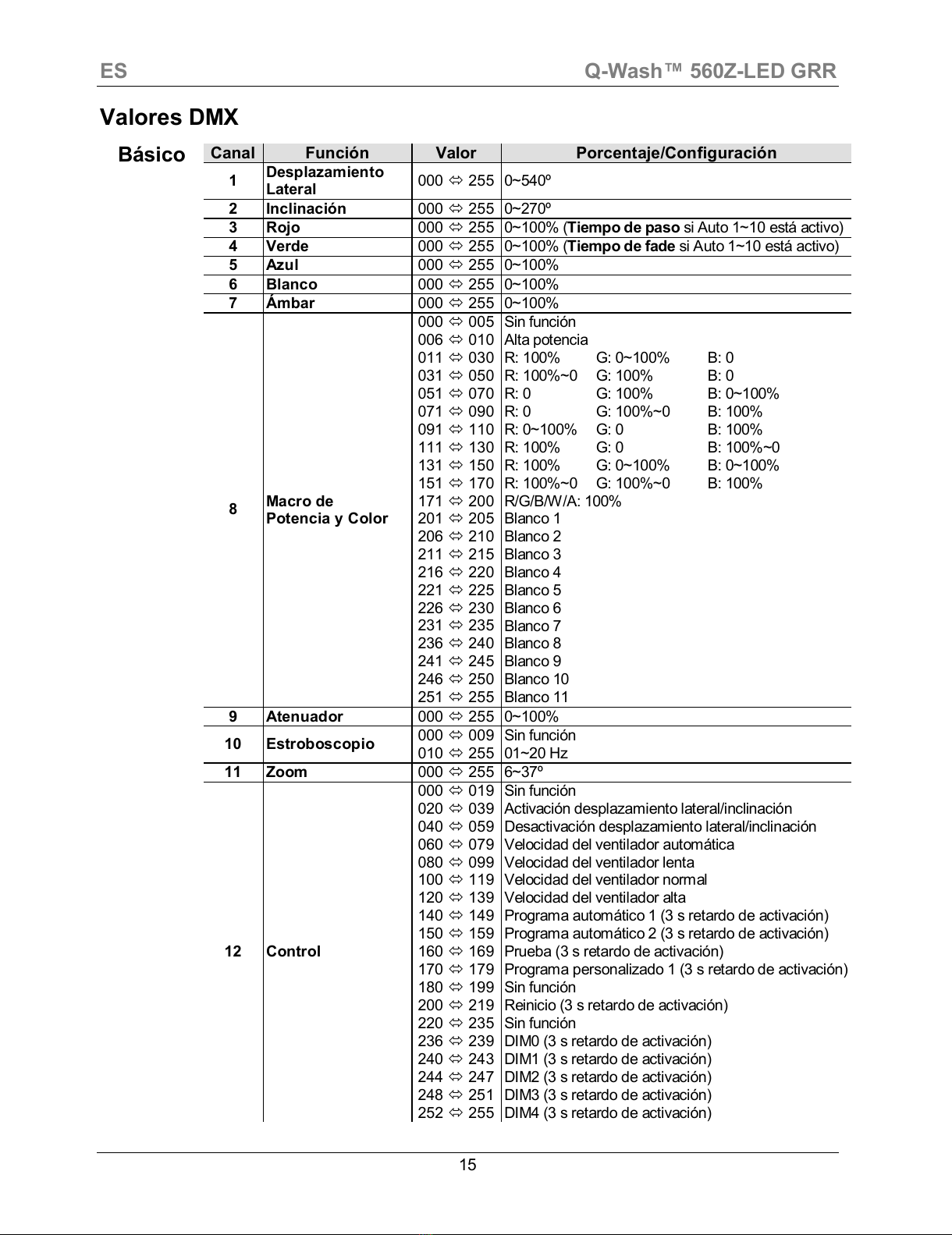

Valores DMX
Básico
Canal
Función
Valor
Porcentaje/Configuración
1
Desplazamiento
Lateral
000 255 0~540º
2
Inclinación
000 255
0~270º
3
Rojo
000 255
0~100% (Tiempo de paso si Auto 1~10 está activo)
4
Verde
000 255
0~100% (Tiempo de fade si Auto 1~10 está activo)
5
Azul
000 255
0~100%
6
Blanco
000 255
0~100%
7
Ámbar
000 255
0~100%
8 Macro de
Potencia y Color
000 005
006 010
011 030
031 050
051 070
071 090
091 110
111 130
131 150
151 170
171 200
201 205
206 210
211 215
216 220
221 225
226 230
231 235
236 240
241 245
246 250
251 255
Sin función
Alta potencia
R: 100% G: 0~100% B: 0
R: 100%~0 G: 100% B: 0
R: 0 G: 100% B: 0~100%
R: 0 G: 100%~0 B: 100%
R: 0~100% G: 0 B: 100%
R: 100% G: 0 B: 100%~0
R: 100% G: 0~100% B: 0~100%
R: 100%~0 G: 100%~0 B: 100%
R/G/B/W/A: 100%
Blanco 1
Blanco 2
Blanco 3
Blanco 4
Blanco 5
Blanco 6
Blanco 7
Blanco 8
Blanco 9
Blanco 10
Blanco 11
9
Atenuador
000 255
0~100%
10 Estroboscopio
000 009
010 255
Sin función
01~20 Hz
11
Zoom
000 255
6~37º
12 Control
000 019
020 039
040 059
060 079
080 099
100 119
120 139
140 149
150 159
160 169
170 179
180 199
200 219
220 235
236 239
240 243
244 247
248 251
252 255
Sin función
Activación desplazamiento lateral/inclinación
Desactivación desplazamiento lateral/inclinación
Velocidad del ventilador automática
Velocidad del ventilador lenta
Velocidad del ventilador normal
Velocidad del ventilador alta
Programa automático 1 (3 s retardo de activación)
Programa automático 2 (3 s retardo de activación)
Prueba (3 s retardo de activación)
Programa personalizado 1 (3 s retardo de activación)
Sin función
Reinicio (3 s retardo de activación)
Sin función
DIM0 (3 s retardo de activación)
DIM1 (3 s retardo de activación)
DIM2 (3 s retardo de activación)
DIM3 (3 s retardo de activación)
DIM4 (3 s retardo de activación)
All manuals and user guides at all-guides.com

Q-Wash™ 560Z-LED GRR ES
16
Avanzado
Canal
Función
Valor
Porcentaje/Configuración
1
Desplazamiento
Lateral
000 255
0~540º
2
Afinar
Desplazamiento
Lateral
000 255
Control de movimiento fino
3
Inclinación
000 255
0~270º
4
Afinar Inclinación
000 255
Control de movimiento fino
5
Velocidad
Desplazamiento
Lateral/Inclinación
000 255
Rápido~Lento
6
Rojo
000 255
0~100%
7
Verde
000 255
0~100%
8
Azul
000 255
0~100%
9
Blanco
000 255
0~100%
10
Ámbar
000 255
0~100%
11 Macro de
Potencia y Color
000 005
006 010
011 030
031 050
051 070
071 090
091 110
111 130
131 150
151 170
171 200
201 205
206 210
211 215
216 220
221 225
226 230
231 235
236 240
241 245
246 250
251 255
Sin función
Alta potencia
R: 100% G: 0~100% B: 0
R: 100%~0 G: 100% B: 0
R: 0 G: 100% B: 0~100%
R: 0 G: 100%~0 B: 100%
R: 0~100% G: 0 B: 100%
R: 100% G: 0 B: 100%~0
R: 100% G: 0~100% B: 0~100%
R: 100%~0 G: 100%~0 B: 100%
R/G/B/W/A: 100%
Blanco 1
Blanco 2
Blanco 3
Blanco 4
Blanco 5
Blanco 6
Blanco 7
Blanco 8
Blanco 9
Blanco 10
Blanco 11
12
Atenuador
000 255
0~100%
All manuals and user guides at all-guides.com
all-guides.com

ES Q-Wash™ 560Z-LED GRR
17

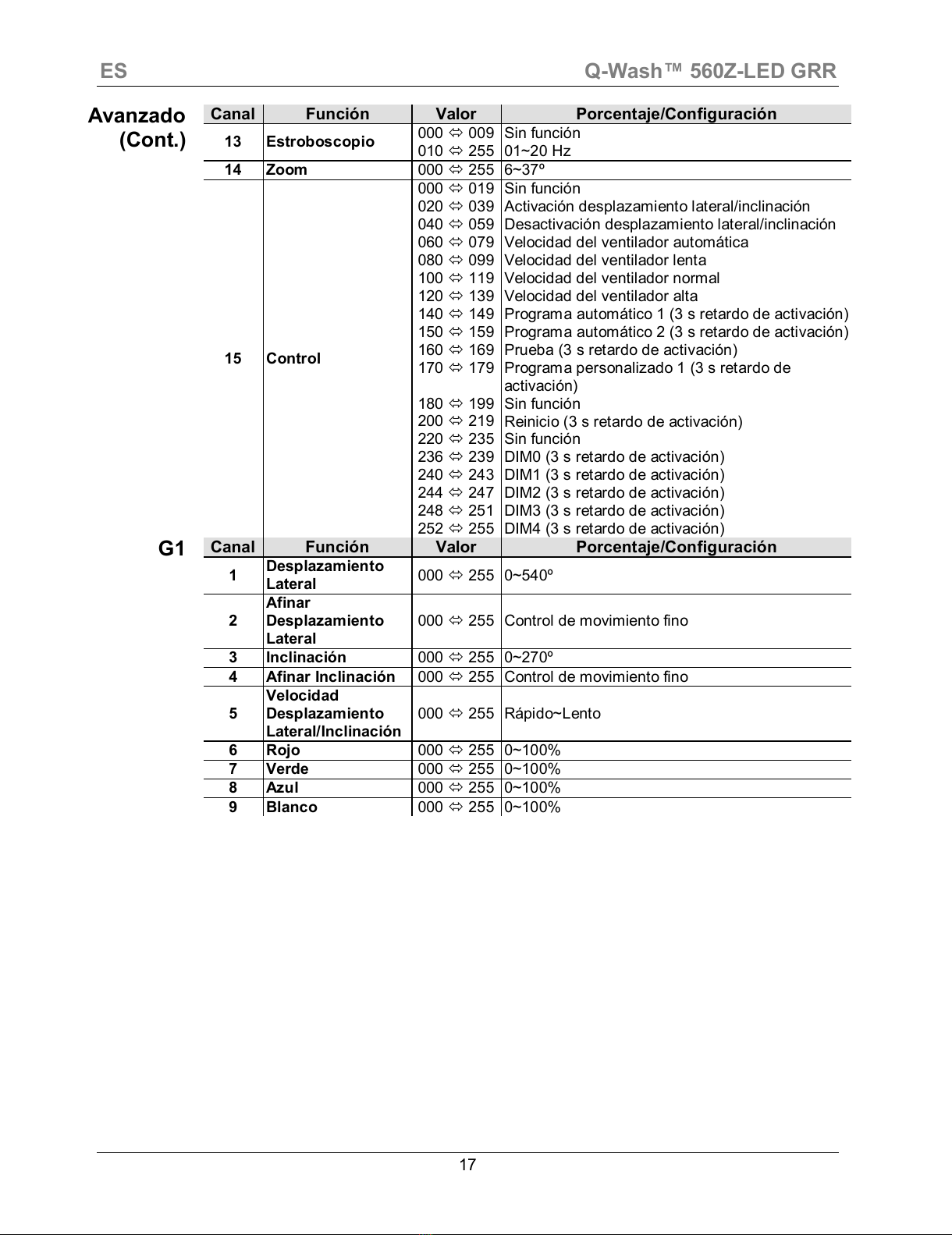

Avanzado
(Cont.)
Canal
Función
Valor
Porcentaje/Configuración
13 Estroboscopio
000 009
010 255
Sin función
01~20 Hz
14
Zoom
000 255
6~37º
15 Control
000 019
020 039
040 059
060 079
080 099
100 119
120 139
140 149
150 159
160 169
170 179
180 199
200 219
220 235
236 239
240 243
244 247
248 251
252

255
Sin función
Activación desplazamiento lateral/inclinación
Desactivación desplazamiento lateral/inclinación
Velocidad del ventilador automática
Velocidad del ventilador lenta
Velocidad del ventilador normal
Velocidad del ventilador alta
Programa automático 1 (3 s retardo de activación)
Programa automático 2 (3 s retardo de activación)
Prueba (3 s retardo de activación)
Programa personalizado 1 (3 s retardo de
activación)
Sin función
Reinicio (3 s retardo de activación)
Sin función
DIM0 (3 s retardo de activación)
DIM1 (3 s retardo de activación)
DIM2 (3 s retardo de activación)
DIM3 (3 s retardo de activación)
DIM4 (3 s retardo de activación)
G1
Canal
Función
Valor
Porcentaje/Configuración
1
Desplazamiento
Lateral
000 255 0~540º
2
Afinar
Desplazamiento
Lateral
000 255 Control de movimiento fino
3
Inclinación
000 255
0~270º
4
Afinar Inclinación
000 255
Control de movimiento fino
5
Velocidad
Desplazamiento
Lateral/Inclinación
000 255 Rápido~Lento
6
Rojo
000 255
0~100%
7
Verde
000 255
0~100%
8
Azul
000 255
0~100%
9
Blanco
000 255
0~100%
All manuals and user guides at all-guides.com

Q-Wash™ 560Z-LED GRR ES
18

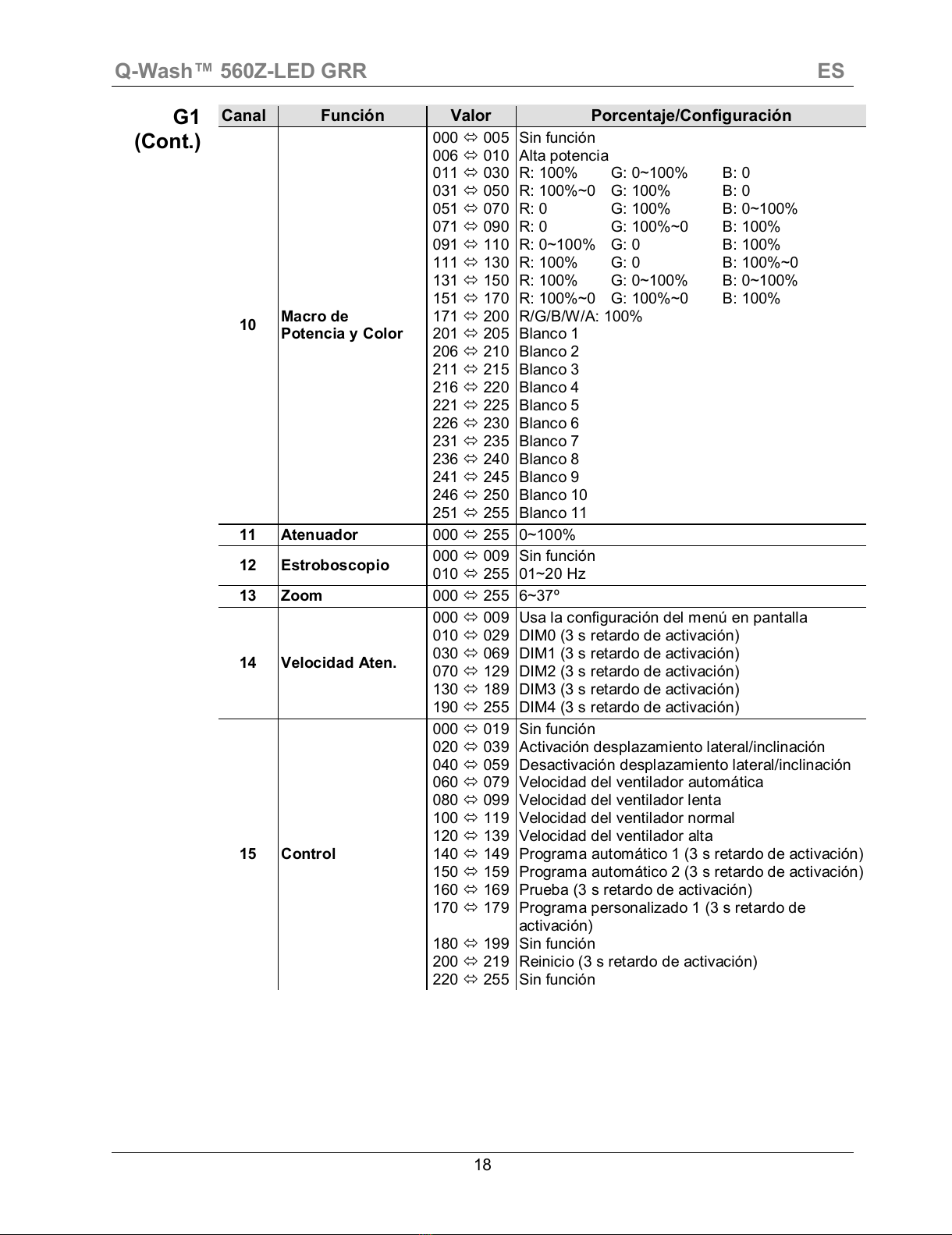

G1
(Cont.)
Canal
Función
Valor
Porcentaje/Configuración
10 Macro de
Potencia y Color
000 005
006 010
011 030
031 050
051 070
071 090
091 110
111 130
131 150
151 170
171 200
201 205
206 210
211 215
216 220
221 225
226 230
231 235
236 240
241 245
246 250
251 255
Sin función
Alta potencia
R: 100% G: 0~100% B: 0
R: 100%~0 G: 100% B: 0
R: 0 G: 100% B: 0~100%
R: 0 G: 100%~0 B: 100%
R: 0~100% G: 0 B: 100%
R: 100% G: 0 B: 100%~0
R: 100% G: 0~100% B: 0~100%
R: 100%~0 G: 100%~0 B: 100%
R/G/B/W/A: 100%
Blanco 1
Blanco 2
Blanco 3
Blanco 4
Blanco 5
Blanco 6
Blanco 7
Blanco 8
Blanco 9
Blanco 10
Blanco 11
11
Atenuador
000 255
0~100%
12 Estroboscopio
000 009
010

255
Sin función
01~20 Hz
13
Zoom
000 255
6~37º
14 Velocidad Aten.
000 009
010 029
030 069
070 129
130 189
190 255
Usa la configuración del menú en pantalla
DIM0 (3 s retardo de activación)
DIM1 (3 s retardo de activación)
DIM2 (3 s retardo de activación)
DIM3 (3 s retardo de activación)
DIM4 (3 s retardo de activación)
15 Control
000 019
020 039
040 059
060 079
080 099
100 119
120 139
140 149
150 159
160 169
170 179
180 199
200 219
220 255
Sin función
Activación desplazamiento lateral/inclinación
Desactivación desplazamiento lateral/inclinación
Velocidad del ventilador automática
Velocidad del ventilador lenta
Velocidad del ventilador normal
Velocidad del ventilador alta
Programa automático 1 (3 s retardo de activación)
Programa automático 2 (3 s retardo de activación)
Prueba (3 s retardo de activación)
Programa personalizado 1 (3 s retardo de
activación)
Sin función
Reinicio (3 s retardo de activación)
Sin función
All manuals and user guides at all-guides.com

FR Q-Wash™ 560Z-LED MdR
19

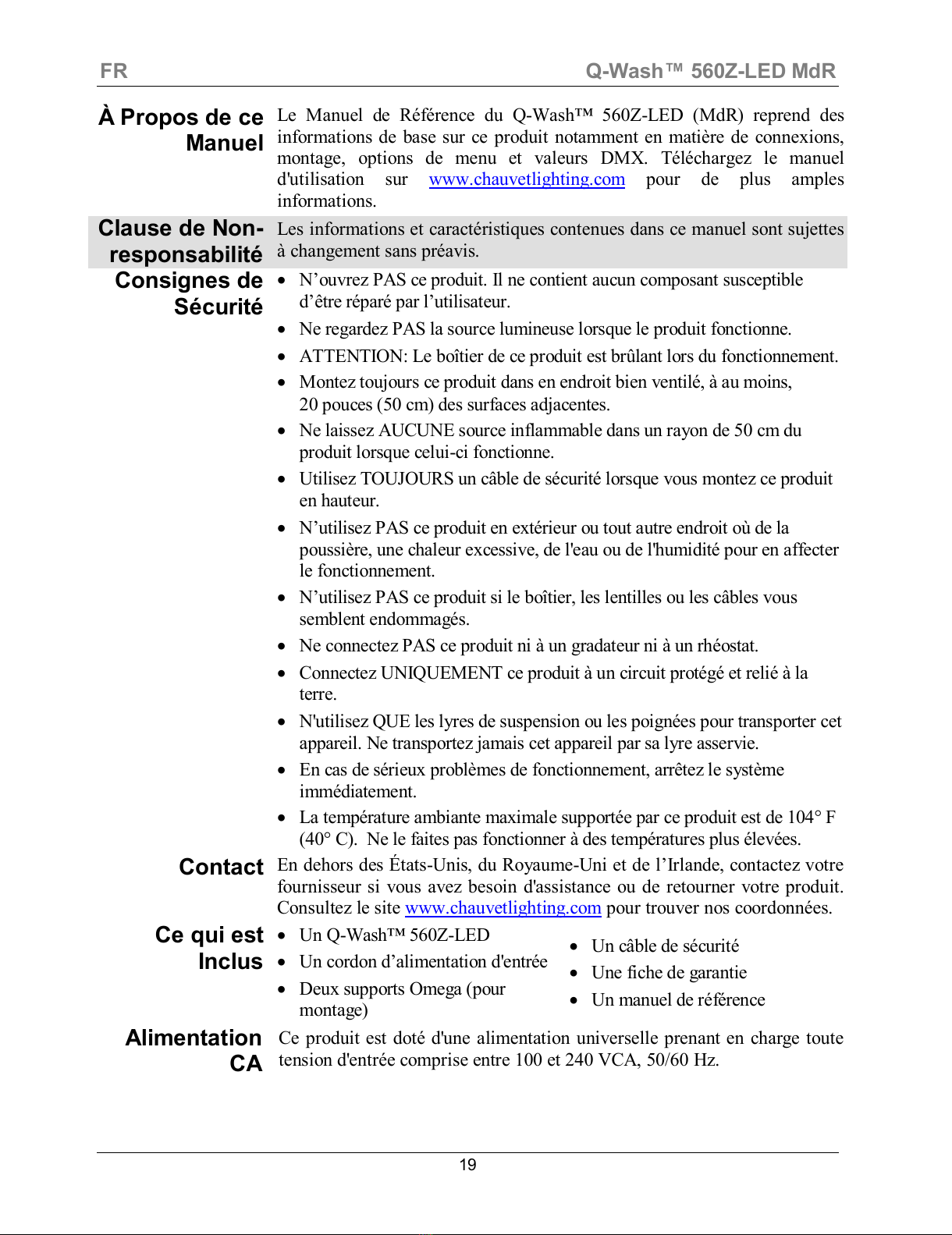

À Propos de ce
M
anuel
Le Manuel de Référence du Q-Wash™ 560Z-LED (MdR) reprend des
informations de base sur ce produit notamment en matière de connexions,
montage, options de menu et valeurs DMX. Téléchargez le manuel
d'utilisation sur www.chauvetlighting.com pour de plus ample
s
informations.
Clause de Non-
responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes
à changement sans préavis.
Consignes de
Sécurité
•N’ouvrez PAS ce produit. Il ne contient aucun composant susceptible
d’être réparé par l’utilisateur.
•Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
•ATTENTION: Le boîtier de ce produit est brûlant lors du fonctionnement.
•Montez toujours ce produit dans en endroit bien ventilé, à au moins,
20 pouces (50 cm) des surfaces adjacentes.
•Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du
produit lorsque celui-ci fonctionne.
•Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce produit
en hauteur.
•N’utilisez PAS ce produit en extérieur ou tout autre endroit où de la
poussière, une chaleur excessive, de l'eau ou de l'humidité pour en affecter
le fonctionnement.
•N’utilisez PAS ce produit si le boîtier, les lentilles ou les câbles vous
semblent endommagés.
•Ne connectez PAS ce produit ni à un gradateur ni à un rhéostat.
•Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la
terre.
•N'utilisez QUE les lyres de suspension ou les poignées pour transporter cet
appareil. Ne transportez jamais cet appareil par sa lyre asservie.
•En cas de sérieux problèmes de fonctionnement, arrêtez le système
immédiatement.
•La température ambiante maximale supportée par ce produit est de 104° F
(40° C). Ne le faites pas fonctionner à des températures plus élevées.
Contact
En dehors des États-Unis, du Royaume-Uni et de l’Irlande, contactez votre
fournisseur si vous avez besoin d'assistance ou de retourner votre produit.
Consultez le site www.chauvetlighting.com pour trouver nos coordonnées.
Ce qui est
Inclus
•Un Q-Wash™ 560Z-LED
•Un cordon d’alimentation d'entrée
•Deux supports Omega (pour
montage)
•Un câble de sécurité
•Une fiche de garantie
•Un manuel de référence
Alimentation
CA
Ce produit est doté d'une alimentation universelle prenant en charge toute
tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
All manuals and user guides at all-guides.com

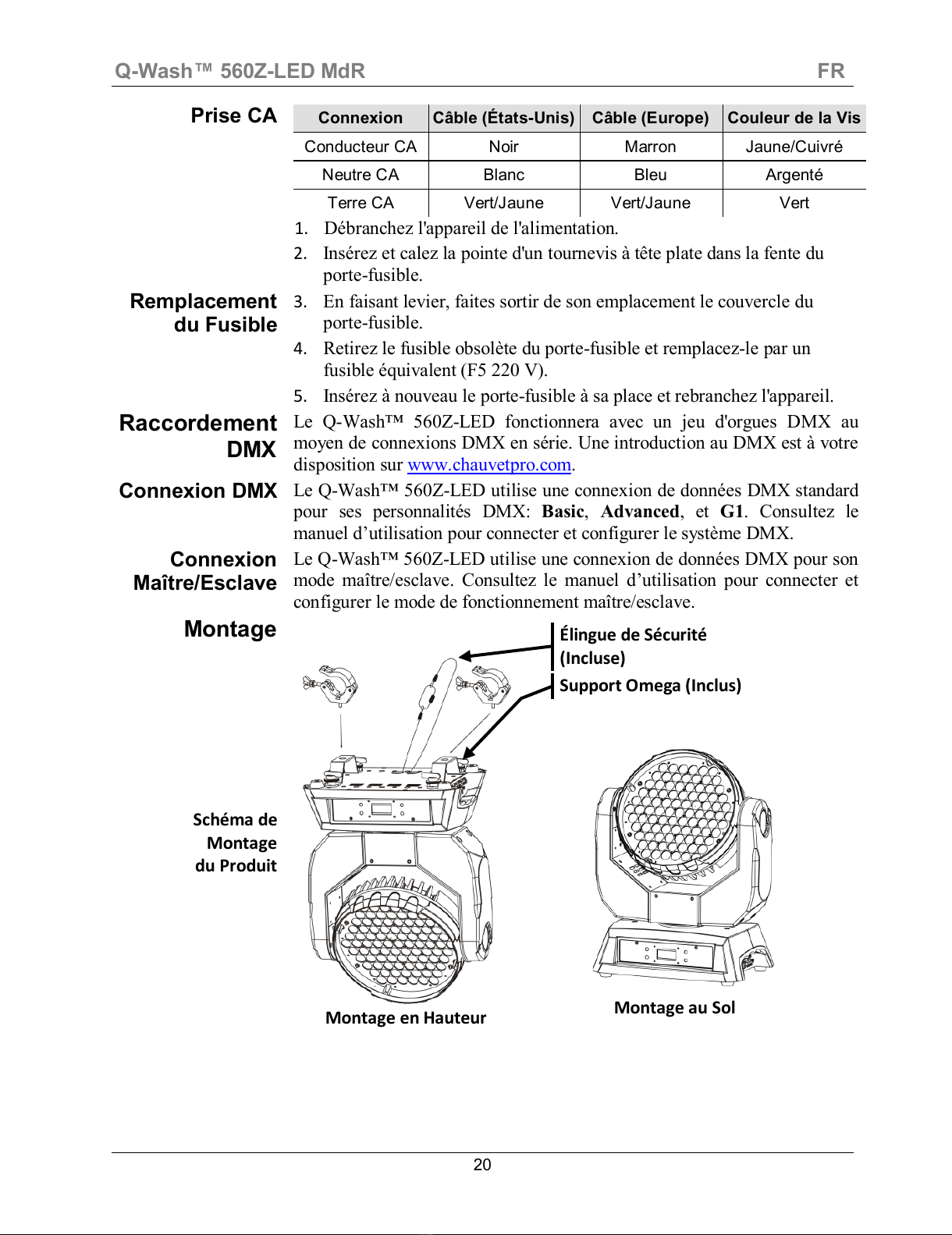

Q-Wash™ 560Z-LED MdR FR
20
Prise CA
Connexion Câble (États-Unis)
Câble (Europe) Couleur de la Vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune Vert
Remplacement
du Fusible
1. Débranchez l'appareil de l'alimentation.
2. Insérez et calez la pointe d'un tournevis à tête plate dans la fente du
porte-fusible.
3. En faisant levier, faites sortir de son emplacement le couvercle du
porte-fusible.
4. Retirez le fusible obsolète du porte-fusible et remplacez-le par un
fusible équivalent (F5 220 V).
5. Insérez à nouveau le porte-fusible à sa place et rebranchez l'appareil.
Raccordement
DMX
Le Q-Wash™ 560Z-LED fonctionnera avec un jeu d'orgues DMX au
moyen de connexions DMX en série. Une introduction au DMX est à votre
disposition sur www.chauvetpro.com.
Connexion DMX
Le Q-Wash™ 560Z-LED utilise une connexion de données DMX standard
pour ses personnalités DMX: Basic, Advanced, et G1. Consultez
le
manuel d’utilisation pour connecter et configurer le système DMX.
Connexion
Maître/E
sclave
Le Q-Wash™ 560Z-LED utilise une connexion de données DMX pour son
mode maître/esclave. Consultez le manuel d’utilisation pour connecter et
configurer le mode de fonctionnement maître/esclave.
Montage
Schéma de
M
ontage
du Produit
Élingue de Sécurité
(Incluse)
Montage au Sol
Montage en Hauteur
Support Omega (Inclus)
All manuals and user guides at all-guides.com
