Chauvin Arnoux 10141 User manual


FRANCE
Chauvin Arnoux Group
190, rue Championnet
75876 PARIS Cedex 18
Tél : [phone]
Fax : [phone]
[email protected]
www.chauvin-arnoux.com
INTERNATIONAL
Chauvin Arnoux Group
Tél : [phone]
Fax : [phone]
Our international contacts
www.chauvin-arnoux.com/contacts
MISE EN PLACE DES PILES
NOTICE DE FONCTIONNEMENT
Rendez-vous sur notre site Internet pour télécharger la notice
de fonctionnement de votre appareil et de votre cellule :
www.chauvin-arnoux.com
Allez dans l’onglet Produits et e󰀨ectuez une recherche avec
le nom de votre appareil. Une fois l’appareil trouvé, allez sur
sa page. La notice de fonctionnement se trouve sur la droite.
Téléchargez-la.
Procédez de même pour la cellule de conductivité.
 



TOUCHES
Touche Fonction
Touche Marche / Arrêt (appui long)
MEM
REC
MEM : un appui court pour enregistrer la
mesure et la température.
REC : un appui long pour démarrer ou
arrêter un enregistrement.
SET
: un appui court pour choisir le type de
mesure : la conductivité, la résistivité, le
TDS ou la salinité.
SET : un appui long pour modifier le
paramétrage des mesures : l’unité de tem-
pérature, la correction en température, la
température de référence, le facteur TDS.
Un deuxième appui long pour sortir du
paramétrage des mesures.
Rétroéclairage.
CAL
END
CAL : un appui court pour consulter les
paramètres d’étalonnage et lancer un
étalonnage.
END : un appui long pour terminer l’éta-
lonnage.
▲
▼
Un appui court pour régler la température
en MTC ou les paramètres en mode SET.
Un appui long pour choisir la solution étalon
pendant l’étalonnage.
695718A00 - Ed. 1 - 11/2018 © Chauvin Arnoux - All rights reserved and reproduction prohibited
GUIDE DE DÉMARRAGE RAPIDE DU C.A 10141 (FR)
MESURE DE RÉSISTIVITÉ
> 2s
> 2s
> 2s

SET

SET

SET
ÉTAT DE LIVRAISON
Le conductimètre C.A 10141 est livré dans une mallette de
transport avec :
Une cellule de conductivité avec sonde de température
intégrée XCP4ST1.
Quatre piles alcaline AA ou LR6.
Une gaine de protection montée sur l’appareil.
Une solution étalon de conductivité 1408 µS/cm.
Un bécher.
Un cordon USB - micro USB.
Une dragonne.
Des guides de démarrage rapide (un par langue).
Une attestation de vérication.
LOGICIEL DATA LOGGER TRANSFER
Rendez-vous sur notre site Internet pour télécharger la der-
nière version du logiciel d’application :
www.chauvin-arnoux.com
Allez dans l’onglet Support, puis Télécharger nos logi-
ciels. E󰀨ectuez ensuite une recherche avec le nom de votre
appareil.
Téléchargez le logiciel puis installez-le sur votre PC.
MESURE DE TDS
MESURE DE SALINITÉ
x 2
x 3
cor lin
ATC
Ref 20°C
cor lin
ATC
Ref 25°C
cor lin
ATC



PARAMÉTRAGE DES MESURES
> 2s
> 2s
HO
2
ÉTALONNAGE

> 2s
SET

> 2s
SET
no cor
SET COR.
TEMP
SET
SET REF
Ref 25°C
SET TDS

SET

SET

SET
MESURE DE CONDUCTIVITÉ
ATC
cor lin
Ref 20°C
CAL SET
ATC
cor lin
CAL SET
Ref 20°C
ATC
cor lin
CAL SET
Ref 20°C

CAL
END

CAL
END
ATC
cor lin
Ref 20°C


FRANCE
Chauvin Arnoux Group
190, rue Championnet
75876 PARIS Cedex 18
Tél : [phone]
Fax : [phone]
[email protected]
www.chauvin-arnoux.com
INTERNATIONAL
Chauvin Arnoux Group
Tél : [phone]
Fax : [phone]
Our international contacts
www.chauvin-arnoux.com/contacts

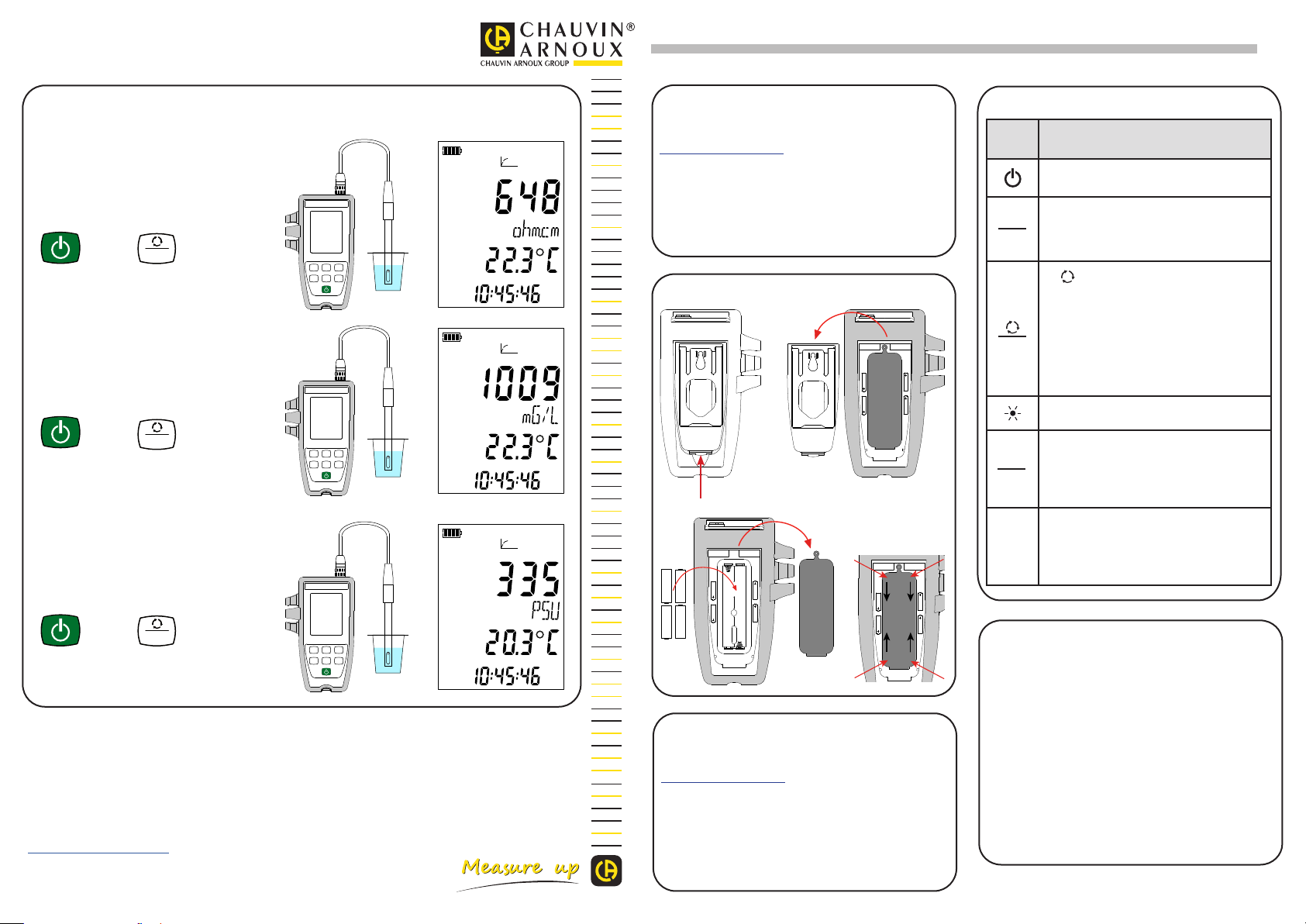

INSERTING THE BATTERIES
USER’S MANUAL
Visit our web site to download the operating instructions for
your instrument and your cell:
www.chauvin-arnoux.com
Go to the Products tab and search on the name of your
instrument. When you have found the instrument, go to its
page. The operating instructions are on the right.
Download them.
Proceed in the same way for the conductivity cell.
 



KEYS
Key Function
On/O󰀨 key (long press)
MEM
REC
MEM: a short press to record the measure-
ment and the temperature.
REC: a long press to start or stop recording.
SET
: a short press to select the type of
measurement: conductivity, resistivity, TDS,
or salinity.
SET: a long press to change the parame-
terizing of the measurements: the unit of
temperature, the temperature correction,
the reference temperature, the TDS factor.
A second long press to exit from the param-
eterizing of the measurements.
Backlight.
CAL
END
CAL: a short press to look up the calibration
parameters and start a calibration.
END: a long press to terminate the cali-
bration.
▲
▼
A short press to set the temperature in MTC
or the parameters in SET mode.
A long press to select the standard solution
during the calibration.
695718A00 - Ed. 1 - 11/2018 © Chauvin Arnoux - All rights reserved and reproduction prohibited
GETTING STARTED GUIDE TO THE C.A 10141 (GB)
RESISTIVITY MEASUREMENT
> 2s
> 2s
> 2s

SET

SET

SET
DELIVERY CONDITION
The C.A 10141 conductivity meter is delivered in a carrying
case with:
One XCP4ST1 conductivity cell with integrated temper-
ature probe.
Four AA or LR6 alkaline batteries.
One protective sheath tted on the instrument.
One standard solution having a conductivity of 1408µS/cm.
One beaker.
One USB to micro USB cable.
One wrist strap.
Getting started guides (one per language).
One certicate of verication.
DATA LOGGER TRANSFER SOFTWARE
Visit our web site to download the latest version of the ap-
plication software:
www.chauvin-arnoux.com
Go to the Support tab, then Download our software. Then
search on the name of your instrument.
Download the software, then install it on your PC.
TDS MEASUREMENT
SALINITY MEASUREMENT
x 2
x 3
cor lin
ATC
Ref 20°C
cor lin
ATC
Ref 25°C
cor lin
ATC



PARAMETERIZING OF THE MEASUREMENTS
> 2s
> 2s
HO
2
CALIBRATION

> 2s
SET

> 2s
SET
no cor
SET COR.
TEMP
SET
SET REF
Ref 25°C
SET TDS

SET

SET

SET
CONDUCTIVITY MEASUREMENT
ATC
cor lin
Ref 20°C
CAL SET
ATC
cor lin
CAL SET
Ref 20°C
ATC
cor lin
CAL SET
Ref 20°C

CAL
END

CAL
END
ATC
cor lin
Ref 20°C


FRANCE
Chauvin Arnoux Group
190, rue Championnet
75876 PARIS Cedex 18
Tél : [phone]
Fax : [phone]
[email protected]
www.chauvin-arnoux.com
INTERNATIONAL
Chauvin Arnoux Group
Tél : [phone]
Fax : [phone]
Our international contacts
www.chauvin-arnoux.com/contacts
BATTERIEN EINLEGEN
BEDIENUNGSANLEITUNG
Rufen Sie unsere Website auf, wo die Bedienungsanleitung
Ihres Geräts und der Zelle zum Herunterladen bereitsteht:
www.chauvin-arnoux.com
Gehen Sie zur Registerkarte Produkte und führen Sie mit dem
Namen des Geräts als Stichwort eine Suche durch. Gehen
Sie dann zur entsprechenden Seite, die Bedienungsanleitung
bendet sich rechter Hand.
Nun können Sie sie herunterladen.
Gleiches gilt für die Leitfähigkeitsmesszelle.
 



TASTEN
Taste Funktion
Ein/Aus-Taste (lange Drücken)
MEM
REC
MEM: kurzer Druck, um die Messung und
die dazugehörige Temperatur aufzuzeichnen.
REC: langer Druck, um eine Aufzeichnung
zu starten oder zu stoppen.
SET
: ein kurzer Druck, um die gewünschte
Messart zu wählen: Leitfähigkeit, spezi-
scher Widerstand, TDS oder Salzgehalt.
SET: ein langer Druck, um die
Messeinstellungen zu ändern:
Temperatureinheit, Temperaturkoe󰀩zient,
Bezugstemperatur, TDS-Faktor.
Zweiter langer Tastendruck:
Messeinstellungen verlassen.
Beleuchtung.
CAL
END
CAL: ein kurzer Druck, um die
Kalibrierungsparameter zu überprüfen
und eine Kalibrierung einzuleiten.
END: ein langer Druck, um die Kalibrierung
zu beenden.
▲
▼
Ein kurzer Druck, um die Temperatur ein-
zustellen (MTC) bzw. im SET-Modus die
Einstellungen zu ändern.
Ein langer Druck, um beim Kalibrieren die
Standardlösung festzulegen.
695718A00 - Ed. 1 - 11/2018 © Chauvin Arnoux - All rights reserved and reproduction prohibited
SCHNELLSTART-ANLEITUNG C.A 10141 (DE)
SPEZIFISCHE WIDERSTANDSMESSUNG
> 2s
> 2s
> 2s

SET

SET

SET LIEFERUMFANG
Lieferung des Leitfähigkeitsmessgeräts C.A 10141 im
Transportko󰀨er mit:
einer Leitfähigkeitsmesszelle mit integriertem
Temperaturfühler XCP4ST1.
4 Alkalibatterien AA bzw. LR6.
1 bereits angebrachte Schutzhülle.
Eine Leitfähigkeits-Standardlösung 1408 µS/cm.
Ein Becherglas.
Ein USB-Kabel - Micro-USB.
1 Trageschlaufe.
Schnellstartanleitungen (eine pro Sprache).
Ein Prüfzertikat.
DATA LOGGER TRANSFER-SOFTWARE
Rufen Sie unsere Website auf, wo die neueste Version der
Anwendungssoftware zum Herunterladen bereitsteht:
www.chauvin-arnoux.com
Gehen Sie zur Registerkarte Support, und dort unter
Softwares herunterladen. Führen Sie mit dem Namen
des Geräts als Stichwort eine Suche durch.
Laden Sie die Software dann herunter und installieren Sie
sie auf Ihrem PC.
TDS-MESSUNG
SALZGEHALT-MESSUNG
x 2
x 3
cor lin
ATC
Ref 20°C
cor lin
ATC
Ref 25°C
cor lin
ATC



MESSEINSTELLUNGEN
> 2s
> 2s
HO
2
KALIBRIERUNG

> 2s
SET

> 2s
SET
no cor
SET COR.
TEMP
SET
SET REF
Ref 25°C
SET TDS

SET

SET

SET
LEITFÄHIGKEITSMESSUNG
ATC
cor lin
Ref 20°C
CAL SET
ATC
cor lin
CAL SET
Ref 20°C
ATC
cor lin
CAL SET
Ref 20°C

CAL
END

CAL
END
ATC
cor lin
Ref 20°C


FRANCE
Chauvin Arnoux Group
190, rue Championnet
75876 PARIS Cedex 18
Tél : [phone]
Fax : [phone]
[email protected]
www.chauvin-arnoux.com
INTERNATIONAL
Chauvin Arnoux Group
Tél : [phone]
Fax : [phone]
Our international contacts
www.chauvin-arnoux.com/contacts
INSERIMENTO DELLE PILE
MANUALE D’USO
Visitate il nostro sito Internet per scaricare il manuale d’uso
della vostra cella:
www.chauvin-arnoux.com
Aprite il tab Prodotti per e󰀨ettuare una ricerca con il nome
del vostro strumento. Una volta trovato lo strumento andate
sulla pagina corrispondente. Il manuale d’uso si trova sulla
destra: scaricatelo.
Procedete in maniera identica per la cella di conducibilità.
 



TASTI
Tasto Funzione
Tasto Marcia / Arresto (pressione lunga)
MEM
REC
MEM: una pressione breve per registrare
la misura e la temperatura.
REC: una pressione lunga per avviare o
fermare una registrazione.
SET
: una pressione breve per scegliere il
tipo di misura: la conducibilità, la resistività,
il TDS o la salinità.
SET: una pressione lunga per modicare
la parametrizzazione delle misure: l’unità di
temperatura, la correzione in temperatura,
la temperatura di riferimento, il fattore TDS.
Una seconda pressione lunga per uscire
dalla parametrizzazione delle misure.
Retroilluminazione.
CAL
END
CAL : una pressione breve per consulta-
re i parametri di taratura e lanciare una
taratura.
END: una pressione lunga per terminare
la taratura.
▲
▼
Una pressione breve per impostare la tem-
peratura in MTC o i parametri in modo SET.
Una pressione lunga per scegliere la solu-
zione campione durante la taratura.
695718A00 - Ed. 1 - 11/2018 © Chauvin Arnoux - All rights reserved and reproduction prohibited
GUIDA DI AVVIO RAPIDO DEL C.A 10141 (IT)
MISURA DI RESISTIVITÀ
> 2s
> 2s
> 2s

SET

SET

SET
CARATTERISTICHE DELLA CONSEGNA
Si fornisce il conduttimetro C.A 10141 in una valigetta da
trasporto con:
Una cella di conducibilità con sonda di temperatura inte-
grata XCP4ST1.
Quattro pile alcaline AA o LR6.
Una guaina di protezione montata sullo strumento.
Una soluzione campione di conducibilità 1408 µS/cm.
Due recipienti bécher.
Un cavo USB - micro USB.
Una cinghia.
Varie guide di avvio rapido (una per ogni lingua).
Un’attestazione di verica.
SOFTWARE DATA LOGGER TRANSFER
Visitate il nostro sito Internet per scaricare l’ultima versione
del software applicativo:
www.chauvin-arnoux.com
Aprite il tab Supporto, poi Download dei nostri software.
E󰀨ettuate in seguito una ricerca con il nome del vostro
strumento.
Scaricate il software e poi installatelo sul vostro PC.
MISURA DEL TDS
MISURA DELLA SALINITÀ
x 2
x 3
cor lin
ATC
Ref 20°C
cor lin
ATC
Ref 25°C
cor lin
ATC



PARAMETRIZZAZIONE DELLE MISURE
> 2s
> 2s
HO
2
TARATURA

> 2s
SET

> 2s
SET
no cor
SET COR.
TEMP
SET
SET REF
Ref 25°C
SET TDS

SET

SET

SET
MISURA DI CONDUCIBILITÀ
ATC
cor lin
Ref 20°C
CAL SET
ATC
cor lin
CAL SET
Ref 20°C
ATC
cor lin
CAL SET
Ref 20°C

CAL
END

CAL
END
ATC
cor lin
Ref 20°C


FRANCE
Chauvin Arnoux Group
190, rue Championnet
75876 PARIS Cedex 18
Tél : [phone]
Fax : [phone]
[email protected]
www.chauvin-arnoux.com
INTERNATIONAL
Chauvin Arnoux Group
Tél : [phone]
Fax : [phone]
Our international contacts
www.chauvin-arnoux.com/contacts
COLOCACIÓN DE LAS PILAS
MANUAL DE INSTRUCCIONES
Visite nuestro sitio web para descargar el manual de instruc-
ciones de su instrumento y de su celda:
www.chauvin-arnoux.com
En la sección Productos, realice una búsqueda con el nom-
bre de su instrumento. Una vez encontrado el instrumento,
vaya a su página. El manual de instrucciones se encuentra
a la derecha. Descárguelo.
Proceda de la misma forma para la celda de conductividad.
 



TECLAS
Tecla Función
Tecla de encendido/apagado (manteniéndola
pulsada)
MEM
REC
MEM: pulsar brevemente para guardar la
medida y la temperatura.
REC: mantenerla pulsada para iniciar o
parar un registro.
SET
: pulsar brevemente para elegir el tipo
de medida: la conductividad, la resistividad,
el TDS o la salinidad.
SET: mantenerla pulsada para cambiar la
conguración de las medidas: la unidad de
temperatura, la corrección en temperatura,
la temperatura de referencia, el factor TDS.
Pulsarla una segunda vez para salir de la
conguración de las medidas.
Retroiluminación.
CAL
END
CAL: pulsar brevemente para consultar
los parámetros de calibración e iniciar una
calibración.
END: mantenerla pulsada para poner n
a la calibración.
▲
▼
pulsar brevemente para ajustar la tem-
peratura en MTC o los parámetros en
modo SET.
Mantenerla pulsada para elegir la solución
patrón durante la calibración.
695718A00 - Ed. 1 - 11/2018 © Chauvin Arnoux - All rights reserved and reproduction prohibited
GUÍA DE INICIO RÁPIDO DEL C.A 10141 (ES)
MEDIDA DE RESISTIVIDAD
> 2s
> 2s
> 2s

SET

SET

SET ESTADO DE SUMINISTRO
El conductímetro C.A 10141 se suministra en un maletín de
transporte con:
Una celda de conductividad con sonda de temperatura
integrada XCP4ST1.
Cuatro pilas alcalinas AA o LR6.
Una funda de protección montada en el instrumento.
Una solución patrón de conductividad 1.408 µS/cm.
Un vaso de precipitado.
Un cable USB – micro USB.
Un lanyard.
Guías de inicio rápido (una por idioma).
Un certicado de vericación.
SOFTWARE DATA LOGGER TRANSFER
Visite nuestro sitio web para descargar la última versión del
software de aplicación:
www.chauvin-arnoux.com
Entre en la sección Soporte, y a continuación en Descargar
nuestros software. A continuación, realice una búsqueda
con el nombre de su instrumento.
Descargue el software y luego instálelo en su PC.
MEDIDA DE TDS
MEDIDA DE SALINIDAD
x 2
x 3
cor lin
ATC
Ref 20°C
cor lin
ATC
Ref 25°C
cor lin
ATC



CONFIGURACIÓN DE LAS MEDIDAS
> 2s
> 2s
HO
2
CALIBRACIÓN

> 2s
SET

> 2s
SET
no cor
SET COR.
TEMP
SET
SET REF
Ref 25°C
SET TDS

SET

SET

SET
MEDIDA DE CONDUCTIVIDAD
ATC
cor lin
Ref 20°C
CAL SET
ATC
cor lin
CAL SET
Ref 20°C
ATC
cor lin
CAL SET
Ref 20°C

CAL
END

CAL
END
ATC
cor lin
Ref 20°C
