cias CORAL-S System manual

CORAL-S
Barriera a Microonde
per protezioni esterne
Manuale di Installazione
External Microwave Protection
Barrier
Installation Handbook
Edizione / Edition 1.2

©CIAS Elettronica S.r.l. Ed. 1.2
INDICE
1. DESCRIZIONE.......................................................................................................................................................................3
1.1 DESCRIZIONE ......................................................................................................................................................................3
2 INSTALLAZIONE...................................................................................................................................................................4
2.1 MONTAGGIO DELLE UNITÀ...................................................................................................................................................4
2.2 NUMERO DI TRATTE............................................................................................................................................................4
2.3 CONDIZIONI DEL TERRENO..................................................................................................................................................5
2.4 PRESENZA DI OSTACOLI......................................................................................................................................................5
2.5 AMPIEZZA DEI FASCI SENSIBILI...........................................................................................................................................6
2.6 LUNGHEZZA DELLE ZONE MORTE IN PROSSIMITÀ DEGLI APPARATI.....................................................................................7
3. COLLEGAMENTI.................................................................................................................................................................9
3.1 MORSETTIERE,CONNETTORI E FUNZIONALITÀ DEI CIRCUITI...............................................................................................9
3.1.1 Circuito Trasmettitore...............................................................................................................................................9
3.1.2 Circuito Ricevitore ...........................................................................................................................................11
3.1.3 Circuito Alimentatore e Carica Batteria..........................................................................................................14
3.2 COLLEGAMENTO ALL’ALIMENTAZIONE PRINCIPALE.........................................................................................................16
3.2.1 Collegamento all’Alimentazione di Rete.................................................................................................................16
3.2.2 Collegamento all’Alimentazione di Riserva (Batteria)...........................................................................................16
3.3 COLLEGAMENTO ALLA CENTRALE....................................................................................................................................17
3.3.1 Contatti di allarme: Allarme, Manomissione, Guasto............................................................................................17
3.3.2 Connessioni per Sincronismo..................................................................................................................................18
3.3.3 Connessioni per Stand-by .......................................................................................................................................18
3.3.4 Connessioni per Test...............................................................................................................................................18
3.4 LINEA SERIALE RS-485....................................................................................................................................................19
3.4.1 Interfaccia Linea Seriale RS-485 / 232...................................................................................................................19
3.4.2 Connessioni per Linea Seriale RS-485 ...................................................................................................................19
3.4.3 Configurazione Rete e Rigeneratori di segnale ......................................................................................................19
3.5 COLLEGAMENTO DA ACCESSO REMOTO ...........................................................................................................................20
4. ALLINEAMENTO E VERIFICA.......................................................................................................................................21
4.1 ALLINEAMENTO E VERIFICA .............................................................................................................................................21
4.1.1 Operazioni sul Trasmettitore ..................................................................................................................................21
4.1.2 Operazioni sul Ricevitore........................................................................................................................................22
5. MANUTENZIONE E ASSISTENZA..................................................................................................................................26
5.1 RICERCA GUASTI ..............................................................................................................................................................26
5.2 KIT ASSISTENZA...............................................................................................................................................................26
6. CARATTERISTICHE..........................................................................................................................................................27
6.1 CARATTERISTICHE TECNICHE ...........................................................................................................................................27
6.2 CARATTERISTICHE FUNZIONALI ..................................................................................................................................28
Manuale di Installazione Pagina 1 di 55 CORAL-S

©CIAS Elettronica S.r.l. Ed. 1.2
INDEX
1. DESCRIPTION.....................................................................................................................................................................29
1.1 DESCRIPTION ....................................................................................................................................................................29
2. INSTALLATION..................................................................................................................................................................30
2.1 BARRIER ASSEMBLY..........................................................................................................................................................30
2.2 NUMBER OF SECTIONS ......................................................................................................................................................31
2.3 GROUND CONDITIONS .......................................................................................................................................................32
2.4 PRESENCE OF OBSTACLES.................................................................................................................................................32
2.5 AMPLITUDE OF THE SENSITIVE BEAM ...............................................................................................................................33
2.6 LENGTH OF DEAD ZONES NEAR THE EQUIPMENT...............................................................................................................34
3. CONNECTIONS...................................................................................................................................................................36
3.1 TERMINAL BLOCKS,CONNECTORS AND CIRCUITS FUNCTIONS.........................................................................................36
3.1.1 Transmitter Circuit .................................................................................................................................................36
3.1.2 Receiver Circuit ......................................................................................................................................................38
3.1.2 Receiver Circuit ......................................................................................................................................................38
3.3.3 Power supply and Battery charger circuit...............................................................................................................41
3.2 EQUIPMENT CONNECTION TO THE POWER SUPPLY............................................................................................................43
3.2.1 Connection to the Power Supply.............................................................................................................................43
3.2.2 Connection of stand-by Battery...............................................................................................................................43
3.3 CONNECTION TO THE CONTROL PANEL.............................................................................................................................44
3.3.1 Alarm contacts: Alarm, Tamper, Fault...................................................................................................................44
3.3.2 Synchronism connection .........................................................................................................................................45
3.3.3 Stand-by connection................................................................................................................................................45
3.3.4 Test connection .......................................................................................................................................................45
3.4 SERIAL LINE RS-485.........................................................................................................................................................45
3.4.1 RS - 485 / 232 Network Connection Interface ........................................................................................................45
3.4.2 RS -485 Serial Line connections.............................................................................................................................46
3.4.3 Network Configuration and Signal Repeaters ........................................................................................................46
3.5 REMOTE CONNECTION ......................................................................................................................................................47
4. ADJUSTMENT AND TESTING.........................................................................................................................................48
4.1 ADJUSTMENT AND TESTING ..............................................................................................................................................48
4.1.1 Transmitter Setting up.............................................................................................................................................48
4.1.2 Receiver setting up..................................................................................................................................................49
5. MAINTENANCE AND ASSISTANCE ..............................................................................................................................53
5.1 TROUBLESHOOTING ..........................................................................................................................................................53
5.2 MAINTENANCE KITS..........................................................................................................................................................53
6. CHARACTERISTICS..........................................................................................................................................................54
6.1 TECHNICAL CHARACTERISTICS ..........................................................................................................................................54
6.2 FUNCTIONAL CHARACTERISTICS.......................................................................................................................................55
SCHEDA DI COLLAUDO – TEST SHEET............................................................................................................................0
SCHEDA DI COLLAUDO – TEST SHEET............................................................................................................................1
Manuale di Installazione Pagina 2 di 55 CORAL-S

©CIAS Elettronica S.r.l. Ed. 1.2
1. DESCRIZIONE
1.1 Descrizione
CORAL-S è una barriera a microonde per protezioni volumetriche perimetrali esterne. CORAL-
S è in grado di rilevare la presenza di un corpo che si muove all’interno di un campo sensibile
instauratosi tra il Trasmettitore (TX) e il Ricevitore (RX).
Il segnale ricevuto viene analizzato in modo assai sofisticato, permettendo di raggiungere
eccellenti prestazioni nella rilevazione, un numero molto limitato di Falsi Allarmi ed una enorme
semplicità di installazione e di manutenzione.
CORAL-S è disponibile con le seguenti portate e colori:
- CORAL100SG Portata 100 metri Colore Verde
- CORAL220SG Portata 220 metri Colore Verde
- CORAL100SA Portata 100 metri Colore Alluminio
- CORAL220SA Portata 220 metri Colore Alluminio
Manuale di Installazione Pagina 3 di 55 CORAL-S

©CIAS Elettronica S.r.l. Ed. 1.2
2 INSTALLAZIONE
2.1 Montaggio delle unità

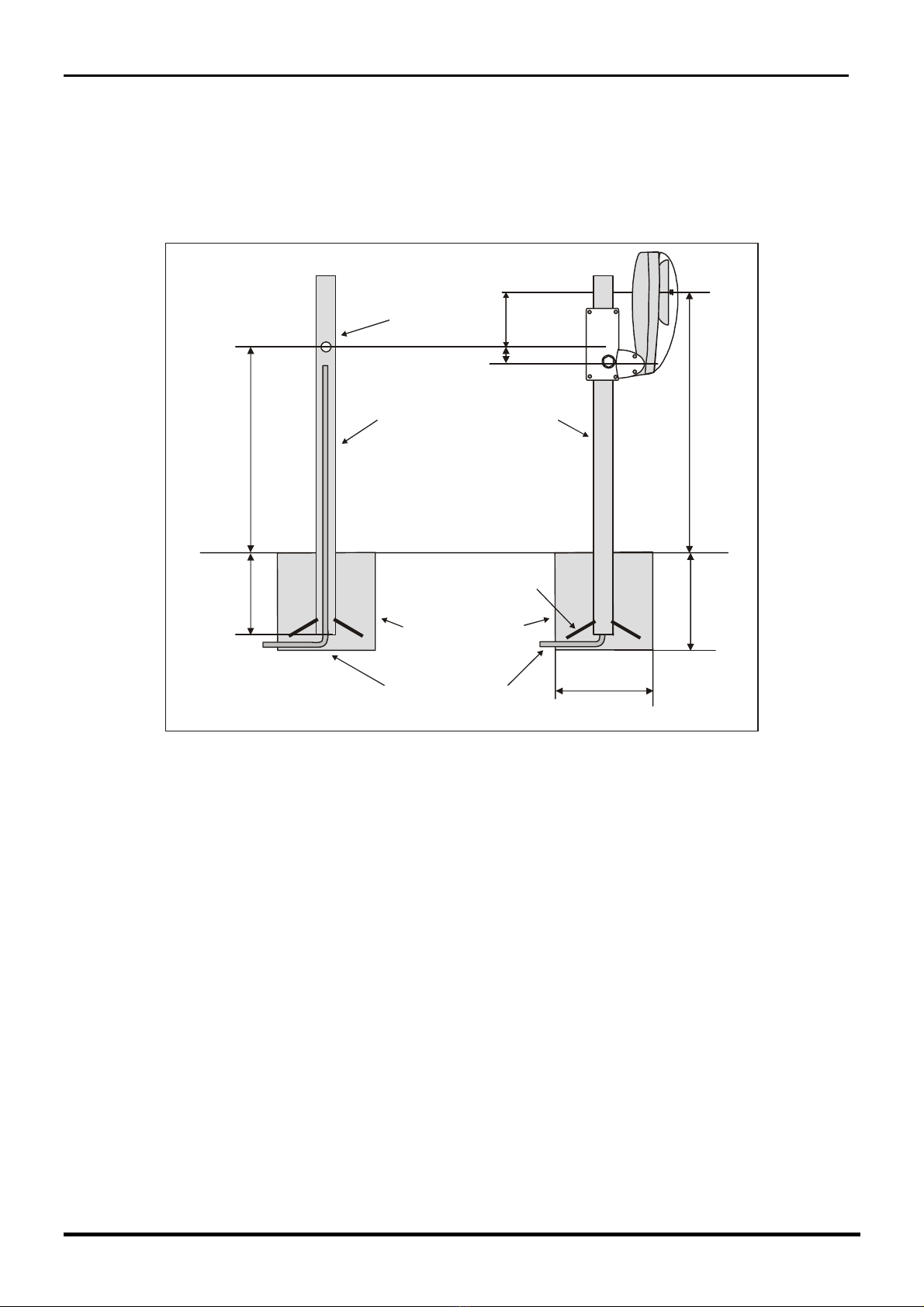

Fissare le unità ricevente (Rx) e trasmittente (Tx) al palo “CORAL-SP” (opzionale) o ad un palo
che abbia le caratteristiche riportate nella figura seguente:
300mm
630mm
250mm
170mm
50mm
Ø 60 mmØ 60 mm
TUBAZIONE PER INGRESSO
CAVI DA IMPIANTO
FORO PER USCITA
CAVI DA IMPIANTO
BASAMENTO INTERRATO
IN CEMENTO
TRONCHETTI RADIALI
ANTIROTAZIONE PALO
ALTEZZA DAL SUOLO CONSIGLIATA
800 mm (da 710 a 890mm)
300mm
2.2 Numero di Tratte
Dovendo progettare la protezione con barriere volumetriche di un perimetro chiuso, oltre alle
normali considerazioni di suddivisione del perimetro in un certo numero di tratte che tengano
conto delle necessità gestionali dell'intero impianto, occorre ricordare che è sempre preferibile
installare un numero di tratte pari. Questo perché in un perimetro chiuso formato da un numero
di tratte dispari si forma un incrocio dove sono presenti un trasmettitore ed un ricevitore i quali
potrebbero interferire tra di loro.

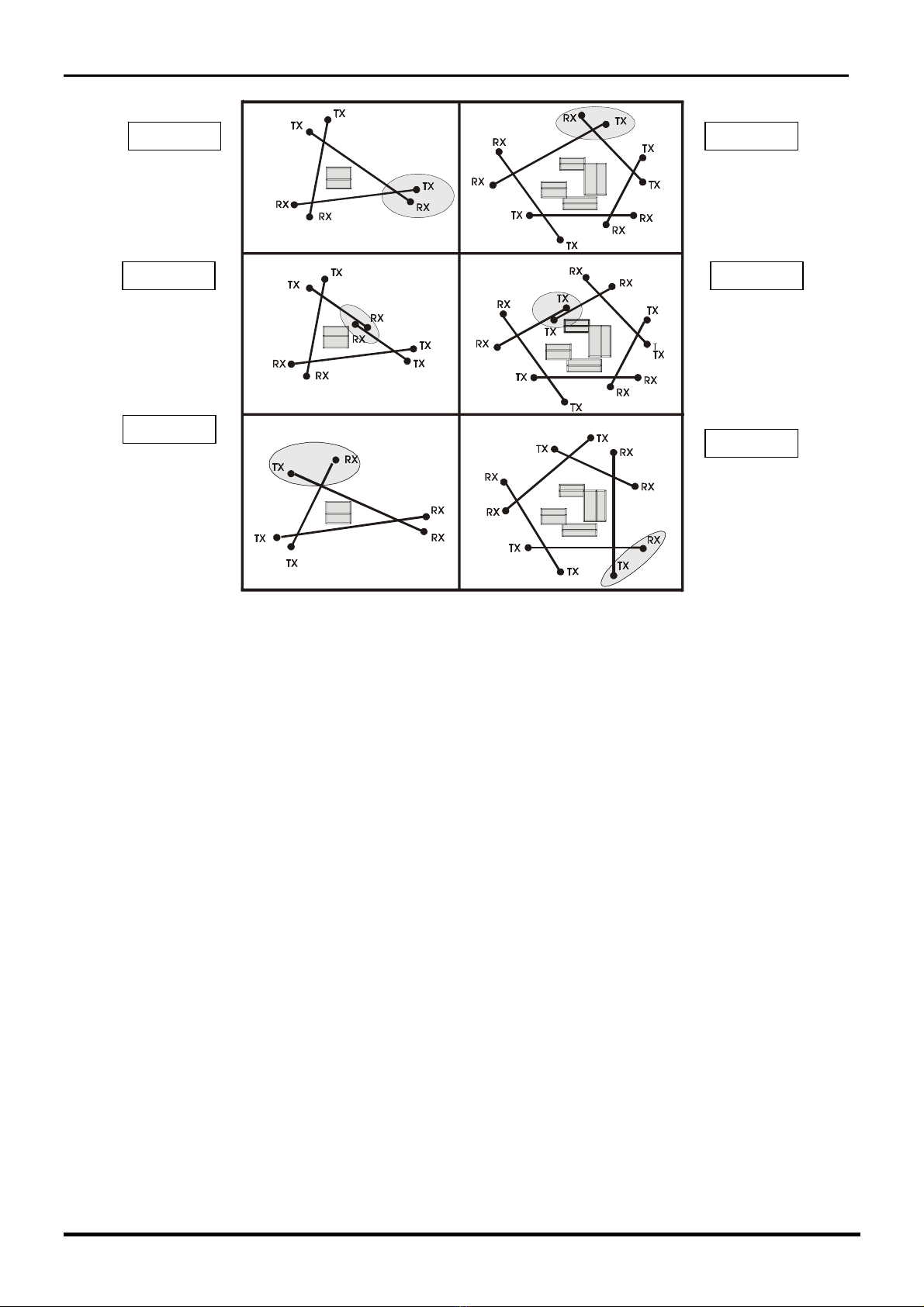

Nella figura 1a l’angolo tra le due teste Tx ed Rx è corretto, ma le due teste sono molto vicine
ed il trasmettitore corrispondente al ricevitore posto in questo angolo è molto lontano. Nel caso
di figura 1c le due teste Tx ed Rx vicine formano un angolo maggiore di 90° e ciò non è corretto,
queste due teste inoltre sono molto vicine l’una all’altra.
Manuale di Installazione Pagina 4 di 55 CORAL-S

©CIAS Elettronica S.r.l. Ed. 1.2
CORRETTO CORRETTO
ERRATO ERRATO
CORRETTO CORRETTO
Fi
g
.1a Fi
g
.1d
Fi
g
.1b Fi
g
.1e
Fi
g
.1c Fi
g
.1f
Figura 1
2.3 Condizioni del Terreno
E' sconsigliabile installare l'apparato lungo tratti dove vi siano: erba alta (maggiore di 10 cm),
stagni, corsi d'acqua in senso longitudinale ed in generale tutti quei tipi di terreni la cui
conformazione sia rapidamente variabile.
2.4 Presenza di Ostacoli
Le recinzioni, se metalliche e pertanto molto riflettenti, possono causare diversi problemi di
riflessione della microonda, è quindi necessario adottare alcuni accorgimenti:
- la recinzione deve essere accuratamente fissata, in modo che il vento non ne provochi il
movimento;
- dove possibile la tratta non deve essere installata in parallelo alla recinzione, è
necessario creare un angolo rispetto ad essa;
- nel caso in cui il fascio sensibile debba essere delimitato lateralmente da due reti
metalliche, è consigliabile che il corridoio tra esse non sia inferiore ai 5 m. in quanto il
loro movimento potrebbe creare dei disturbi, inoltre evitare di utilizzare la barriera per più
della metà della sua portata massima.
- recinzioni metalliche poste dietro gli apparati possono provocare talvolta distorsioni del
fascio sensibile e quindi dare luogo a falsi allarmi.
Gli alberi, le siepi, i cespugli, la vegetazione in genere richiede una grande attenzione
qualora ve ne sia in prossimità o entro i fasci di protezione.
Questi ostacoli sono elementi variabili sia come dimensione che come posizione, possono infatti
crescere ed essere mossi dal vento.
Manuale di Installazione Pagina 5 di 55 CORAL-S

©CIAS Elettronica S.r.l. Ed. 1.2

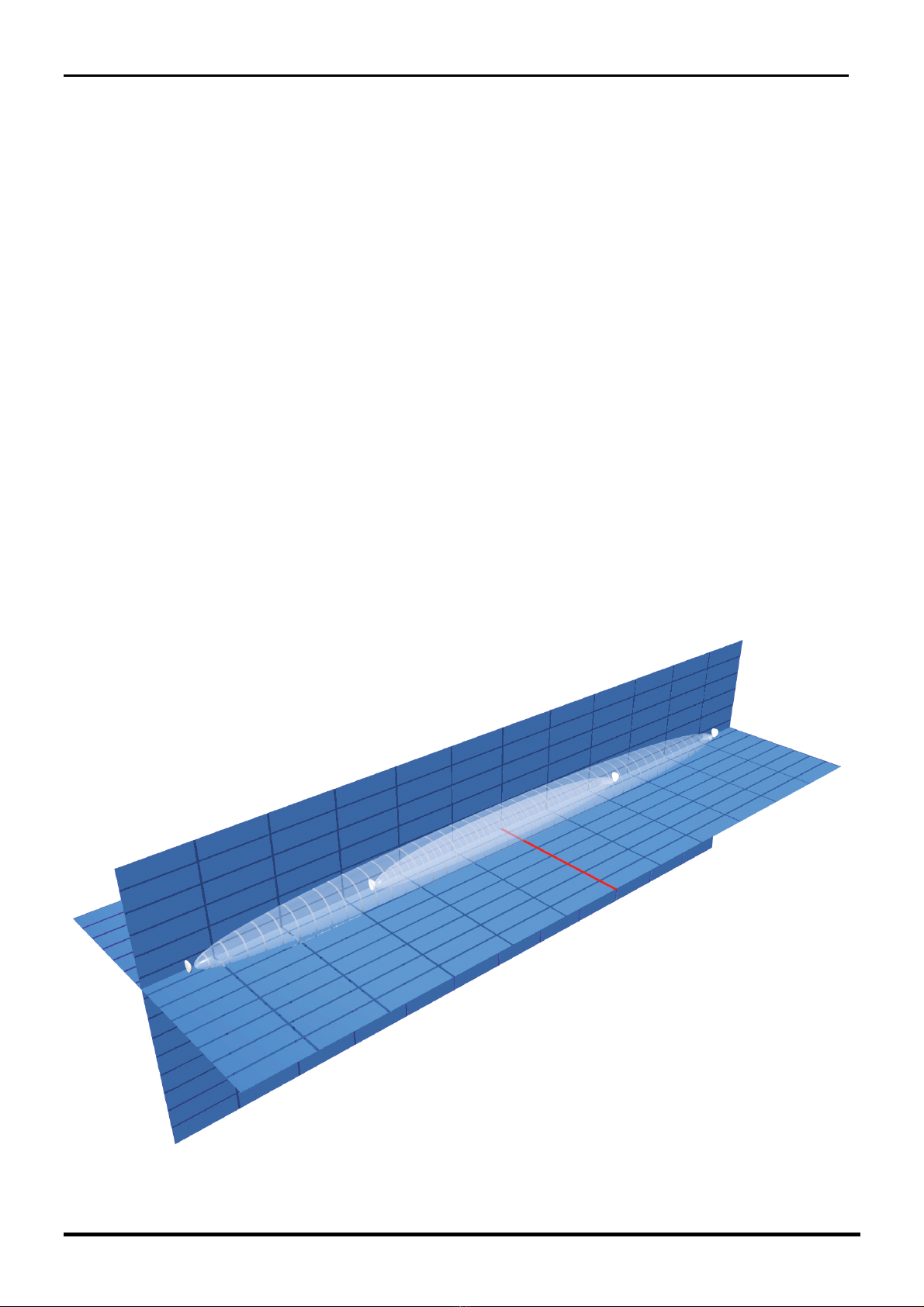

Figura 2
Pertanto è sconsigliabile tollerare la presenza di detti ostacoli entro le tratte di protezione.
E’ possibile tollerarne la presenza solo a patto che la loro crescita venga limitata mediante una
metodica manutenzione e che il loro movimento venga inibito mediante barriere di
contenimento. All’interno del fascio di protezione, è altresì tollerabile la presenza di tubi, pali ed
ostacoli vari (illuminazione, camini, ecc) purché non presentino dimensioni eccessive all’interno
dei lobi di protezione. Questi infatti sono la causa di Zone d’Ombra non protette e di Zone di
Ipersensibilità, fonti di falsi allarmi.
2.5 Ampiezza dei Fasci Sensibili
L'ampiezza del Campo Sensibile è in funzione sia del tipo di antenna impiegata, sia della
distanza tra Trasmettitore e Ricevitore, sia dalla regolazione di sensibilità impostata.
Le figure seguenti ci forniscono la dimensione a metà tratta del Fascio Sensibile, in funzione
della lunghezza della tratta, nel caso di sensibilità massima e minima per i diversi modelli di
apparecchio impiegati. CORAL 100S grazie all’antenna “Butterfly” ha un fascio non simmetrico,
l’altezza è maggiore della larghezza.
1
2
3
4
5
6
7
8
9
10
10 20 30 40 50 60 70 80 90 100
Larghezza zona
sensibile
a metà tratta [m]
Sensibilità
Massima (”F”)
Lunghezza
della tratta [m]
Sensibilità
minima (”0”)
Figura 3 Larghezza della zona sensibile a metà tratta per CORAL 100S sul piano orizzontale
(campo libero)
Manuale di Installazione Pagina 6 di 55 CORAL-S

©CIAS Elettronica S.r.l. Ed. 1.2
3
6
9
12
15
10 20 30 40 50 60 70 80 90 100
Altezza zona
sensibile
a metà tratta [m]
Sensibilità
Massima (”F”)
Lunghezza
della tratta [m]
Sensibilità
minima (”0”)
Figura 3a Altezza della zona sensibile a metà tratta per CORAL 100S sul piano verticale
(campo libero)
2
4
6
8
10
12
14
16
18
20
20 40 60 80 100 120 140 160 180 200 220
Diametro zona
sensibile
a metà tratta [m]
Sensibilità
Massima (”F”)
Lunghezza
della tratta [m]
Sensibilità
minima (”0”)
Figura 4 Diametro della zona sensibile a metà tratta per CORAL-220S (campo libero)
2.6 Lunghezza delle Zone Morte in prossimità degli apparati
La lunghezza delle Zone Morte in prossimità degli apparati è in funzione sia della distanza
dell'apparato stesso dal suolo, sia della sensibilità impostata sul Ricevitore, sia del tipo di
antenna impiegata (figure 5-6). L’Altezza consigliata per installazioni standard è di 80 cm
circa, compatibilmente con le esigenze impiantistiche. La misura è da considerarsi tra il suolo e
il centro dell'antenna. Con una sensibilità media, la distanza minima consigliata per
effettuare l’Incrocio è di 5 m per le barriere CORAL-220S e di 3,5 m per le barriere
CORAL-100S
Manuale di Installazione Pagina 7 di 55 CORAL-S

©CIAS Elettronica S.r.l. Ed. 1.2
20
30
10
40
50
60
70
80
90
100
20
30
10
40
50
60
70
80
90
100
12 345 678910
Altezza dal suolo
al centro
antenna [cm]
Sensibilità
Massima (”F”)
Lunghezza
zona morta [m]
Sensibilità
minima (”0”)
Figura 5 Lunghezza della zona morta in prossimità degli apparati in funzione dell’altezza dal
centro dell’antenna al suolo per CORAL 100S
20
30
10
40
50
60
70
80
90
100
20
30
10
40
50
60
70
80
90
100
12 345 678910
Altezza dal suolo
al centro
antenna [cm]
Sensibilità
Massima (”F”)
Lunghezza
zona morta [m]
Sensibilità
minima (”0”)
Figura 6 Lunghezza della zona morta in prossimità degli apparati in funzione dell’altezza dal
centro dell’antenna al suolo per CORAL -220S
5 M
80-85 cm
Figura 7 - Sovrapposizione di due fasci sensibili in un incrocio-
Manuale di Installazione Pagina 8 di 55 CORAL-S

©CIAS Elettronica S.r.l. Ed. 1.2
3. COLLEGAMENTI
3.1 Morsettiere, connettori e Funzionalità dei Circuiti
3.1.1 Circuito Trasmettitore
JP2 LED
ON OFF
SYNC
Jp1
TERMINAZIONE
DI LINEA RS 485
ON
J4P
OFF
OUT IN
13,8V
GND
MPR
1
2
3
1000uF
MS1
J3
J2
J4
S1
FLT
STBY
TEST GND
SYNC
FLT TMP TMP
L0
LH GND
13,8
V
MS2
MS3
SW2 SW1 SW3
LED
GUASTO LED
TAMPER

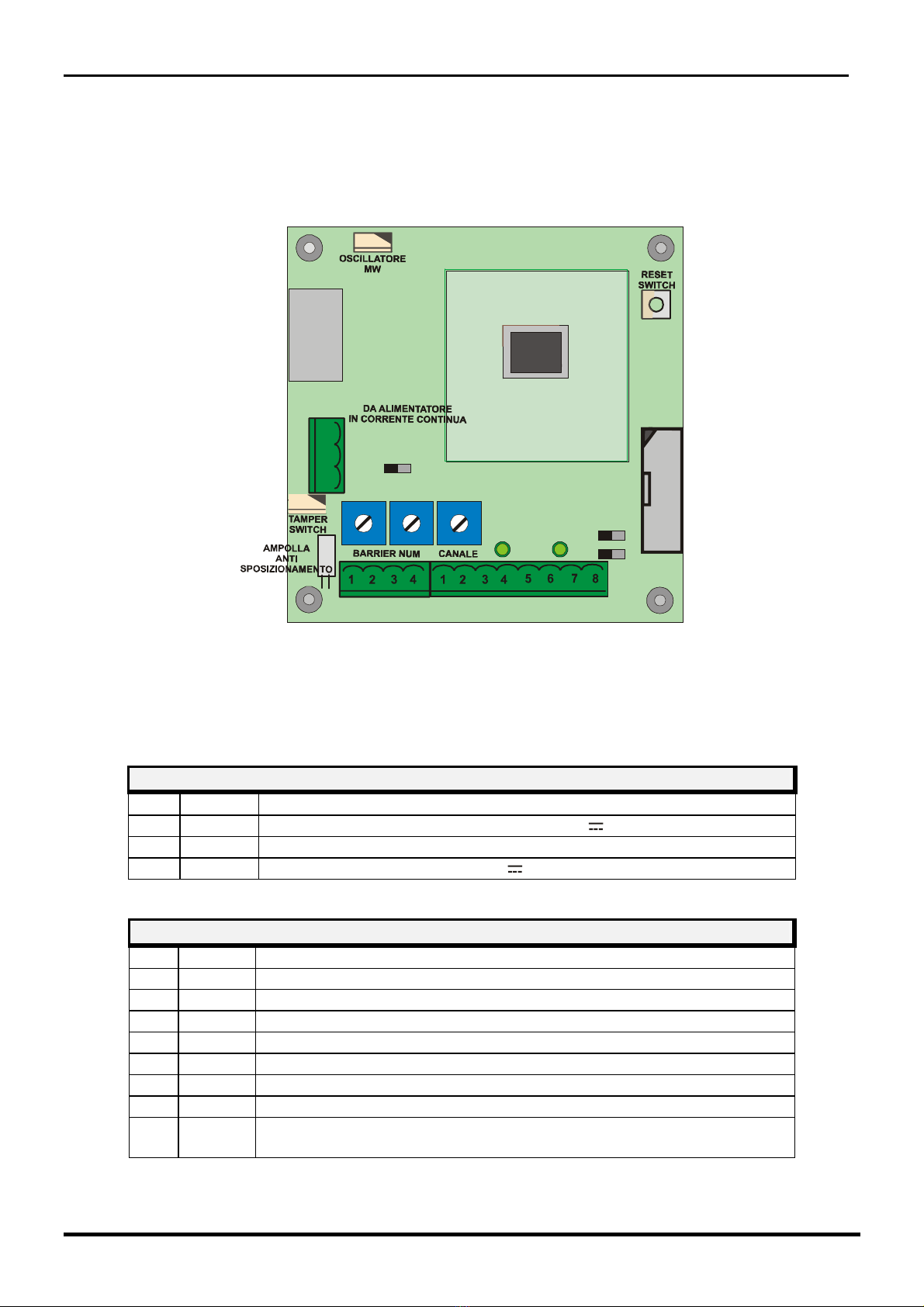

Figura 8 Disposizione topografica dei componenti nel circuito Tx
Nelle seguenti tabelle sono indicate le funzioni delle morsettiere presenti sulla scheda CORAL-S
TX:
MORSETTIERA MS1 TRASMETTITORE
Mors Simbolo Funzione
1 13,8V Positivo per alimentazione circuito (+13,8V )
2 GND Negativo per alimentazione circuito
3 MPR Positivo Presenza Rete (+14,6V = Rete e Alimentatore OK)
MORSETTIERA MS 2 TRASMETTITORE
Mors
.
Simbolo Funzione
1 TMP Contatto Relè di Manomissione + Ampolla AMP1 (NC)
2 TMP Contatto Relè di Manomissione + Ampolla AMP1 (NC)
3 FLT Contatto Relè di Guasto (NC)
4 FLT Contatto Relè di Guasto (NC)
5 STBY Ingresso per Comando Stand-By (Norm. Aperto da GND)
6 TEST Ingresso per Comando TEST (Norm. Aperto da GND)
7 GND Uscita Ausiliaria di Massa
8 SYNC Uscita (Ingresso) del Segnale di Sincronismo, verso (da) Tx Slave
(Master)
Manuale di Installazione Pagina 9 di 55 CORAL-S

©CIAS Elettronica S.r.l. Ed. 1.2
MORSETTIERA MS 3 TRASMETTITORE
Mors
.
Simbolo Funzione
1 13,8V Positivo di alimentazione Convertitore RS 485/232 (+13,8V )
2 GND Negativo di alimentazione Convertitore RS 485/232 e riferim. dati
3 LH Linea Alta Dati (+ RS 485)
4 LO Linea Bassa Dati (-RS 485)
CONNETTORE J2 TRASMETTITORE
Pin Simbolo Funzione
1 GND Massa per Oscillatore a MW
2 DRO Collegamento per Oscillatore a MW
3 GND Massa per Oscillatore a MW
CONNETTORE J3 TRASMETTITORE
Pin Simbolo Funzione
1-2-3-5-8-9-10-11-
14-15
N.C. Non Connesso
4 GND Massa
6 +13,8 Tensione di Alimentazione (13,8 V )
7 GND Massa
12 +5V Tensione di Alimentazione interna (5 V )
13 OSC Misura Funzionamento Oscillatore (+4V =
OK, 0 o 8V = NON OK)
16 +8V Tensione di Alimentazione interna (8 V )
CONNETTORE J4 TRASMETTITORE
Pin Simbolo Funzione
1 GND Collegamento di Massa al Microinterruttore di Manomissione
2 ING Ingresso Microinterruttore di manomissione
3 GND Collegamento di Massa al Microinterruttore di Manomissione
SELETTORE CANALI DEL TRASMETTITORE
Simbolo Funzione
SW3 Commutatore esadecimale per la Selezione dei Canali di
Modulazione da 0 a F
JUMPERS DEL TRASMETTITORE
Simbolo Funzione Normalmente
Jp1
OUT = Modulazione Interna ( il Tx è Master ed
il segnale di Sincronismo esce)
IN = Modulazione Esterna (il Tx è Slave ed il
segnale di sincronismo entra)
OUT
Jp2
Esclusione leds di indicazione guasto e
manomissione, ON
LEDS DEL TRASMETTITORE
Simbolo Indicazione Normalmente
D7 Guasto ON
D3 Manomissione. ON
Manuale di Installazione Pagina 10 di 55 CORAL-S

©CIAS Elettronica S.r.l. Ed. 1.2
3.1.2 Circuito Ricevitore
LED
TAMPER
LED
GUASTO
LED
A
LLARME
ON
OFF
Jp1
13,8V
GND
MPR
1
2
3
1000uF
MS1
J2
J4
S1
FLT FLT TMP
A
LL
A
LL
TMP
SW5SW4 SW1
BZ1
SW6
Tp
MS2
MS3
13,8V
GND
LH LO
ONOFF Jp2
SW2
SW3
Figura 9 Disposizione topografica dei componenti nel circuito Rx
Nelle seguenti tabelle sono indicate le funzioni delle morsettiere presenti sulla scheda CORAL-
S RX:
MORSETTIERA MS1 RICEVITORE
Mors Simbolo Funzione
1 13,8V Positivo per alimentazione circuito (+13,8V )
2 GND Negativo per alimentazione circuito
3 MPR Positivo Presenza Rete (+14,6V = Rete e Alimentatore OK)
MORSETTIERA MS2 RICEVITORE
Mors Simbolo Funzione
1 ALL Contatto Relè di Allarme (NC)
2 ALL Contatto Relè di Allarme (NC)
3 TMP Contatto Relè di Manomissione + Ampolla AMP1 (NC)
4 TMP Contatto Relè di Manomissione + Ampolla AMP1 (NC)
5 FLT Contatto Relè di Guasto (NC)
6 FLT Contatto Relè di Guasto (NC)
Manuale di Installazione Pagina 11 di 55 CORAL-S

©CIAS Elettronica S.r.l. Ed. 1.2
MORSETTIERA MS 3 RICEVITORE
Mors
.
Simbolo Funzione
1 13,8V Positivo di alimentazione Convertitore RS 485/232 (+13,8V )
2 GND Negativo di alimentazione Convertitore RS 485/232 e riferim. dati
3 LH Linea Alta Dati (+ RS 485)
4 LO Linea Bassa Dati (-RS 485)
CONNETTORE J1 RICEVITORE
Pin Simbolo Funzione
1 GND Massa per Rivelatore a Microonde
2 DET Collegamento per Rivelatore a Microonde (Detector)
3 GND Massa per Rivelatore a Microonde
CONNETTORE J3 RICEVITORE
Pin Simbolo Funzione
1-2-3-5-8-10-11-13-
15-16
N.C. Non Connesso
4 GND Massa
6 +13,8 Tensione di Alimentazione (13,8 V )
7 GND Massa
9 0,2V Segnale Ricevuto 200 mVpp
12 +5V Tensione di Alimentazione Interna (5 V )
14 VRAG Tensione del Regolatore Automatico di Guadagno
CONNETTORE J4 RICEVITORE
Pin Simbolo Funzione
1 GND Collegamento di Massa al Microinterruttore di Manomissione
2 ING Ingresso Microinterruttore di manomissione
3 GND Collegamento di Massa al Microinterruttore di Manomissione
JUMPERS DEL RICEVITORE
Simbolo Funzione Default
Jp1 Esclusione leds di indicazione Allarme, Manomissione e
Guasto (D6, D5, D4) ON
LEDS DEL RICEVITORE
Simbolo Indicazione Default
D4 Guasto + Allineamento ON
D5 Manomissione + Allineamento ON
D6 Allarme + Allineamento ON
TEST POINTS DEL RICEVITORE
Simbolo Funzione
Tp 3 Misura del Segnale di campo 200 mVpp (Oscilloscopio)
Tp 4 Misura del Valore di tensione del Regolatore Automatico di Guadagno
(V RAG)
Tp 10 Massa per strumenti di misura
Manuale di Installazione Pagina 12 di 55 CORAL-S

©CIAS Elettronica S.r.l. Ed. 1.2
SELETTORE DI FUNZIONI SUL RICEVITORE
Simbolo Funzione
SW1 Posizione 1 = Allineamento Barriera
Posizione 2 = Acquisizione Canale, Valore di Campo e Indicazione
della Qualità dell’Allineamento
Posizione 3 = Walk Test e verifica della Qualità dell’Allineamento
Posizione 4 = Normale operatività
SELETTORI IMPOSTAZIONE PARAMETRI DI LAVORO DEL RICEVITORE
Simbolo Funzione
SW4 Regolazione della sensibilità del controllo di mascheramento (“0” =
Poco sensibile, “F” = Molto sensibile, Default = “8”)
SW5 Regolazione della sensibilità della barriera all’intrusione (“0” = Poco
sensibile, “F” = Molto sensibile , Default = “7”)
SW6 Regolazione del tipo di risposta della barriera all’intrusione (Default =
“5”)
0 = Fortissima Diminuzione di Sensibilità
per Bersagli Grandi o molto vicini alle teste Tx e Rx
(Grossi Volatili, Gatti che saltano davanti alle teste ecc.)
1 = Forte Diminuzione di Sensibilità
per Bersagli Grandi o molto vicini alle teste Tx e Rx
2 = Media Diminuzione di Sensibilità
per Bersagli Grandi o molto vicini alle teste Tx e Rx
3 = Diminuzione di Sensibilità
per Bersagli Grandi o molto vicini alle teste Tx e Rx
4 = Decremento di Sensibilità Uguale per tutti i Bersagli
5 = Standard
6 = Incremento di sensibilità Uguale per tutti i Bersagli
7 = Incremento di Sensibilità per Piccoli Bersagli
(intruso che striscia o rotola)
8 = Medio Incremento di Sensibilità per Piccoli Bersagli
9 = Alto Incremento di Sensibilità per Piccoli Bersagli
Manuale di Installazione Pagina 13 di 55 CORAL-S

©CIAS Elettronica S.r.l. Ed. 1.2
3.1.3 Circuito Alimentatore e Carica Batteria
MS 1 MS 2
2
1
Cn1
GND
MPR
13,8V
MS 3
GND
MPR
13,8V
1
2
3
12
MORSETTIERA MS1 ALIMENTATORE
Mors Simbolo Funzione
1 19 V~ Ingresso Tensione di Alimentazione Alternata (19-24 V~) o
(24V )
2 19 V~ Ingresso Tensione di Alimentazione Alternata (19-24 V~) o
(24V )
MORSETTIERA MS2 ALIMENTATORE
Mors Simbolo Funzione
1 13,8V Positivo per Ricarica Batteria (+13,8V ) limitato a 600 mA
2 GND Negativo per Ricarica Batteria
MORSETTIERA MS3 ALIMENTATORE
Mors Simbolo Funzione
1 13,8V Positivo per alimentazione circuito (+13,8V )
2 GND Negativo per alimentazione circuito
3 MPR Positivo per presenza rete (+14,6V )
Manuale di Installazione Pagina 14 di 55 CORAL-S

©CIAS Elettronica S.r.l. Ed. 1.2
CONNETTORE CN1 ALIMENTATORE
Mors Simbolo Funzione
1 13,8V Positivo per alimentazione circuito (+13,8V )
2 GND Negativo per alimentazione circuito
3 MPR Positivo per presenza rete (+14,6V )
LED DELL’ALIMENTATORE
Simbolo Funzione Default
D2 Indicazione Presenza Rete ON
FUSIBILE DELL’ALIMENTATORE
Simbolo Funzione
F1 Fusibile protezione per 19 V~ (T2A-250V ritardato)
Manuale di Installazione Pagina 15 di 55 CORAL-S

©CIAS Elettronica S.r.l. Ed. 1.2
3.2 Collegamento all’Alimentazione Principale
Gli apparati pur funzionando perfettamente in Corrente Continua a 13,8 V , è preferibile che
siano alimentati in Corrente Alternata alla tensione di 19 o 24 V~ oppure 24 V attraverso
l’alimentatore carica batteria in dotazione.
3.2.1 Collegamento all’Alimentazione di Rete
Il collegamento tra il trasformatore opzionale (montato esternamente) e la rete a 230 V~ dovrà
essere effettuato con conduttori la cui sezione sia di almeno 1,5 mm². Il cavo che porta
l’alimentazione dal trasformatore all’apparecchiatura deve risultare il più breve possibile, deve
essere schermato e lo schermo deve essere collegato a terra. I due conduttori devono essere
collegati ai morsetti 1 e 2 della morsettiera MS1 del circuito alimentatore caricabatteria sia per il
ricevitore che per il trasmettitore.
Il fusibile di protezione F1 è del tipo ritardato con una portata di 2 A (T2A)
Il trasformatore da utilizzare deve avere le seguenti caratteristiche:
•tensione primaria: 230 V~
•tensione secondaria: 19 V~
•potenza minima: 30 VA
N.B. utilizzare esclusivamente trasformatori di sicurezza certificati secondo le norme
vigenti, ad esempio EN 60950. Deve essere assicurato un ottimo collegamento a terra
della carcassa del trasformatore. Il collegamento del trasformatore alla rete 230 V~ deve
essere effettuato attraverso un idoneo dispositivo di sezionamento che abbia le seguenti
caratteristiche:
•bipolare con distanza minima tra i contatti di 3 mm
•previsto nell’impianto fisso
•facilmente accessibile
È possibile utilizzare il trasformatore di sicurezza Toroidale mod. TRTOR montato all’interno
delle teste Tx e Rx di CORAL-S.
In ogni caso occorre attenersi scrupolosamente alle prescrizioni contenute nelle
leggi e normative vigenti in materia di installazioni fisse di apparati collegati
permanentemente alla rete di alimentazione come la Legge 46/90 e la Normativa CEI
64-8.
3.2.2 Collegamento all’Alimentazione di Riserva (Batteria)
All’interno di ciascuna testa è previsto lo spazio per alloggiare una Batteria ricaricabile al
piombo da 12 V 2Ah (opzionale). La batteria è normalmente ricaricata dall’alimentatore
interno per mezzo dei due conduttori che devono essere collegati ai morsetti della morsettiera
MS2 del circuito alimentatore caricabatteria in entrambe le teste Rx e Tx. Il Fusibile di
protezione, contro i sovraccarichi e/o la inversione della batteria, è del tipo auto ripristinabile
con una portata nominale di 300 mA
Questa batteria, in condizioni d’assenza rete, consente un’autonomia superiore a 24 ore
(Attivazione del Guasto per assenza di Rete dopo 3 ore di assenza rete consecutive).
N.B. gli involucri delle batterie tampone utilizzate, devono avere una classe di autoestinguenza
HB o migliore ( Standard UL 94 ).
Manuale di Installazione Pagina 16 di 55 CORAL-S

©CIAS Elettronica S.r.l. Ed. 1.2
3.3 Collegamento alla Centrale
Le connessioni alla Centrale di elaborazione devono essere effettuate mediante cavi schermati.
3.3.1 Contatti di allarme: Allarme, Manomissione, Guasto
Le uscite degli apparati sono costituite:
sul ricevitore da 3 contatti normalmente chiusi liberi da potenziale, per la segnalazione dei
seguenti stati:
•ALLARME, MANOMISSIONE, GUASTO
sul Trasmettitore da 2 contatti normalmente chiusi liberi da potenziale, per la segnalazione dei
seguenti stati:
•MANOMISSIONE, GUASTO
Sono inoltre presenti sul trasmettitore 3 Ingressi per attuare le seguenti funzioni:
•Test
•Stand-by
•Sincronismo (Ingresso o Uscita)
I contatti di uscita per allarme, manomissione e guasto sia sul Trasmettitore sia sul Ricevitore,
sono costituiti da Relè statici con una portata di 100 mA max.
N.B. i contatti di Allarme, Manomissione e Guasto presentano, in stato di Vigilanza (contatto
chiuso), una resistenza di circa 40 Ohm. I contatti d’allarme, sono attivati, per i seguenti
motivi:
- RELE’ di ALLARME
1- Preallarme sul Ricevitore (Nota 1)
2- Allarme Intrusione su Ricevitore
3- Allarme mascheramento su Ricevitore
4- Risultato Positivo dell’esecuzione di una procedura di Test
5- Segnale ricevuto insufficiente (V RAG >6,99V)
6- Allarme canale
- RELE’ di MANOMISSIONE
1- Rimozione del coperchio (Radome)
2- Sposizionamento Ampolla (Tilt Bulb)
- RELE’ di GUASTO
1- Tensione di Batteria Bassa (< +11V )
2- Tensione di Batteria Alta (> +14.8V )
3- Guasto oscillatore BF (bassa frequenza) o RF (radio frequenza) circuito TX
4- Guasto alimentatore o Assenza rete per più di 3 ore continuative
Nota 1: se il segnale di intrusione, dopo aver superato la soglia di inizio analisi (Buzzer di
Walk-Test con suono intermittente), resta per 30 secondi circa, in queste condizioni, si
ha l’attivazione del relè di allarme (si apre il contatto).
Manuale di Installazione Pagina 17 di 55 CORAL-S

©CIAS Elettronica S.r.l. Ed. 1.2
3.3.2 Connessioni per Sincronismo
Per effettuare il Sincronismo tra due Trasmettitori occorre connettere tra loro i morsetti 8
“SYNC” ed i morsetti 7 “GND” della morsettiera MS2 dei due Trasmettitori.
È Inoltre necessario selezionare un Trasmettitore come “Master” e l’altro come “Slave”
mediante il ponticello Jp1.
•Con Jp1 in posizione “IN” il morsetto 8 di MS2 è il morsetto di ingresso per un
sincronismo che proviene dall’esterno, pertanto il Trasmettitore così predisposto è
“Slave”.
•Con Jp1 in posizione “OUT” il morsetto 8 di MS2 è il morsetto di uscita del segnale di
sincronismo che viene prodotto all’interno, pertanto il Trasmettitore così predisposto è
“Master”.
N.B. il cavo di connessione tra un trasmettitore e l’altro, deve essere il più breve possibile
(< 10 metri) e deve essere schermato con schermo collegato a terra. Per lunghezze del
cavo di sincronismo maggiori di 10 metri occorre utilizzare un circuito di ripetizione del
sincronismo (mod. SYNC 01).
3.3.3 Connessioni per Stand-by
Per attivare la funzione di Stand-by è necessario collegare a GND il morsetto 5 “STBY” di MS2
sul Trasmettitore.
N.B. il comando di Stand-by inibisce la emissione della radiofrequenza da parte del
trasmettitore, pertanto l’utilizzo di questo comando produce una segnalazione di allarme
sul ricevitore.
3.3.4 Connessioni per Test
La funzione di test viene attivata connettendo il morsetto 6 “TEST” della morsettiera MS2 del
circuito Trasmettitore a GND. Se la procedura di test è andata a buon fine dopo 10 sec si
attiverà il relè di allarme sul circuito Ricevitore.
N.B. nelle protezioni ad Alto Rischio è indispensabile che i rivelatori siano sottoposti con
adeguata periodicità al Test operativo. In questo modo la centrale di allarme sarà in grado
di riconoscere i tentativi di elusione dei rivelatori.
Manuale di Installazione Pagina 18 di 55 CORAL-S

©CIAS Elettronica S.r.l. Ed. 1.2
3.4 Linea Seriale RS-485
3.4.1 Interfaccia Linea Seriale RS-485 / 232
Sia il ricevitore che il trasmettitore della barriera CORAL S, sono dotati, ciascuno, di una
interfaccia seriale standard RS-485. I parametri di comunicazione sono i seguenti:
Modo: Asincrono Half-Duplex
Velocità: 9600 b/s
Lunghezza del carattere: 8bit
Controllo di parità: Nessuno
Bit di Stop: 1
3.4.2 Connessioni per Linea Seriale RS-485
Il collegamento può essere di tipo “multidrop”, possono cioè essere collegate più barriere in
parallelo alla stessa linea seriale (configurazione Bus). Tale connessione si effettua collegando,
sulla morsettiera MS3 del Ricevitore e del Trasmettitore, il conduttore relativo ai dati della linea
RS-485 negativi (RS-485 - ) al morsetto 4 “LO”, il conduttore relativo ai dati della linea RS-485
positivi (RS-485 + ) al morsetto 3 “LH”, il conduttore relativo al riferimento di massa dei dati al
morsetto 2 “GND”. Per collegare a questa linea Seriale un PC, dotato di interfaccia seriale RS
232, occorre utilizzare un Convertitore di interfaccia RS 485/232 i dotazione con il SW
MWATEST. L’alimentazione di questo convertitore, può essere prelevata dai morsetti 1
(+13,8V ) e 2 (GND) di MS4 (Rx) o MS5 (Tx).
Cavo per connettere i circuiti di tutte le teste Rx e Tx
al P.C. di manutenzione con SW MWA TEST
PIN
Morsettiera
MS3
Connettore
25 pin (D
Type) del
convertitore
N° N° Simbolo Funzione
1 12
+13,8 Alimentazione (13,8 V ) per convertitore 485/232
2 9
GND Massa dati e alim. per convertitore 485/232
3 10
LH 485 Linea dati Alta per RS 485
4 11
LO 485 Linea dati Bassa per RS 485
3.4.3 Configurazione Rete e Rigeneratori di segnale
La connessione seriale tra le varie teste di tutte le barriere installate, deve essere effettuata
mediante cavo schermato, intrecciato ed a bassa capacità (< 70 pF/m) es. “Belden 9842”.
L’architettura della rete deve essere di tipo a “BUS”, con una lunghezza massima del bus pari a
1200 m. Qualora fosse necessario utilizzare una architettura stellare, o la lunghezza massima
del bus fosse superiore a 1200 m, occorre utilizzare uno o più ripetitori di linea modello “BUS-
REP”. Si possono realizzare stesure di cavo con configurazioni diverse:
- completamente stellari, - miste, a bus e stellare utilizzando ripetitori/rigeneratori e
moltiplicatori di interfaccia (BUS REP) fig. 11. ll numero totale di dispositivi (Tx o RX) che
possono essere connessi sulla linea è di 32, per un numero maggiore di dispositivi è necessario
utilizzare uno o più rigeneratori di linea RS-485, anche se la lunghezza del cavo è inferiore a
1200 m. Per un’efficace protezione dai disturbi indotti su tale linea occorre assicurare la
continuità della connessione dello schermo, il quale deve essere connesso a TERRA solo in un
punto, per esempio in prossimità dell’alimentatore. Quando vi sono più barriere connesse sul
bus seriale RS-485, la tensione d’alimentazione per il convertitore d’interfaccia da RS-485 a
RS-232 deve essere fornita mediante un alimentatore locale, collocato vicino al convertitore
stesso e quindi al PC.
Manuale di Installazione Pagina 19 di 55 CORAL-S
