cias MANTA System manual

20MACIE0455
MANTA
Barriera a Microonde
per protezioni esterne
Manuale di Installazione
External Microwave Protection
Barrier
Installation Handbook
Edizione / Edition 1.5


CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 1 di 57 MANTA 50 - 80
INDICE
1 DESCRIZIONE.................................................................................................................................................................3
1.1 D ESCRIZIONE ..................................................................................................................................................................3
2 INSTALLAZIONE ...........................................................................................................................................................3
2.1 I NFORMAZIONI PRELIMINARI ..........................................................................................................................................3
2.2 N UMERO DI T RATTE .......................................................................................................................................................4
2.3 C ONDIZIONI DEL T ERRENO .............................................................................................................................................5
2.4 P RESENZA DI O STACOLI .................................................................................................................................................5
2.5 A MPIEZZA DEI F ASCI S ENSIBILI ......................................................................................................................................6
2.6 L UNGHEZZA DELLE Z ONE M ORTE IN PROSSIMITÀ DEGLI APPARATI ................................................................................7
2.7 C ALCOLO DELLA DIMENSIONE DEL FASCIO .....................................................................................................................8

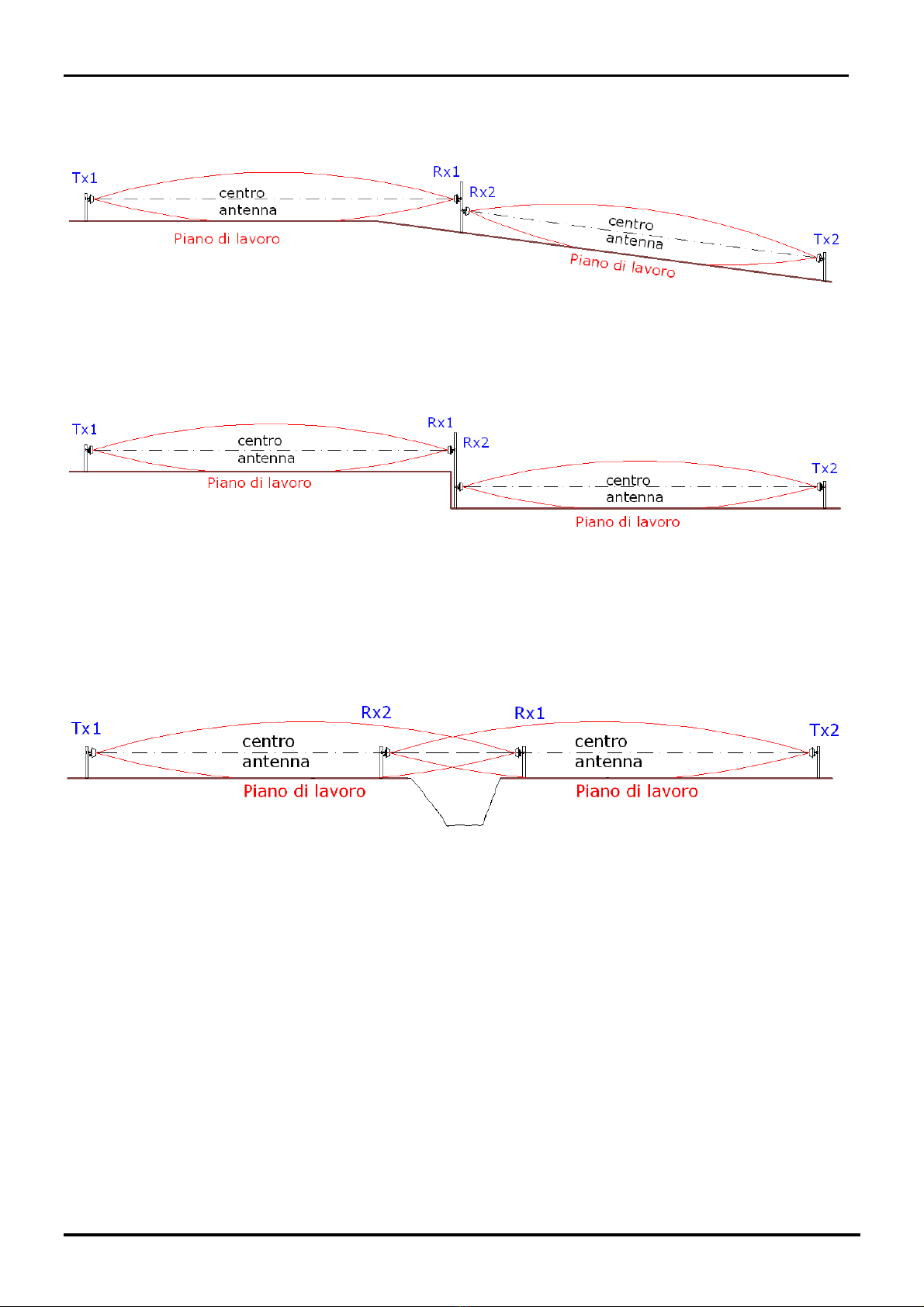

2.8 P IANO DI LAVORO DELLA MICROONDA ...........................................................................................................................8
2.9 I NSTALLAZIONE A PARETE ............................................................................................................................................11
3 COLLEGAMENTI .........................................................................................................................................................12
3.1 M ORSETTIERE , CONNETTORI E F UNZIONALITÀ DEI C IRCUITI ........................................................................................12
3.1.1 Circuito Trasmettitore ......................................................................................................................................12
3.1.2 Circuito Ricevitore ...........................................................................................................................................14
3.2 C OLLEGAMENTO ALL ’A LIMENTAZIONE P RINCIPALE ....................................................................................................16
3.2.1 Collegamento all’Alimentazione ......................................................................................................................16
3.3 C OLLEGAMENTO ALLA C ENTRALE ...............................................................................................................................17
3.3.1 Contatti di allarme: Allarme, Guasto, Manomissione......................................................................................17
3.3.2 Connessioni per Sincronismo ...........................................................................................................................18
3.3.3 Connessioni per Stand-by.................................................................................................................................18
3.3.4 Connessioni per Test ........................................................................................................................................18
3.4 L INEA S ERIALE RS-485...............................................................................................................................................19
3.4.1 Interfaccia Linea Seriale RS-485......................................................................................................................19
3.4.2 Connessioni per Linea Seriale RS-485 .............................................................................................................19
3.4.3 Configurazione Rete e Rigeneratori di segnale................................................................................................19
4 ALLINEAMENTO E VERIFICA .................................................................................................................................21
4.1 A LLINEAMENTO E V ERIFICA .........................................................................................................................................21
4.1.1 Operazioni sul Trasmettitore............................................................................................................................21
4.1.2 Operazioni sul Ricevitore .................................................................................................................................23
4.2 A LLINEAMENTO E V ERIFICA CON S OFTWARE ...............................................................................................................27
5 MANUTENZIONE E ASSISTENZA ............................................................................................................................28
5.1 R ICERCA G UASTI ..........................................................................................................................................................28
5.2 K IT A SSISTENZA ...........................................................................................................................................................28
6 CARATTERISTICHE....................................................................................................................................................29
6.1 C ARATTERISTICHE T ECNICHE .......................................................................................................................................29
6.2 C ARATTERISTICHE F UNZIONALI ...................................................................................................................................30


CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 2 di 57 MANTA 50 - 80
INDEX
1 DESCRIPTION ...............................................................................................................................................................31
1.1 D ESCRIPTION ................................................................................................................................................................31
2 INSTALLATION ............................................................................................................................................................31
2.1 P RELIMINARY I NFORMATION ........................................................................................................................................31
2.2 N UMBER OF S ECTIONS ..................................................................................................................................................32
2.3 G ROUND CONDITIONS ...................................................................................................................................................33
2.4 P RESENCE OF O BSTACLES ............................................................................................................................................33
2.5 D IMENSIONS OF THE S ENSITIVE B EAM .........................................................................................................................34
2.6 L ENGTH OF THE D EAD Z ONES NEAR THE EQUIPMENT ...................................................................................................35
2.7 H OW TO CALCULATE THE SIZE OF THE BEAM AND DEAD ZONES ....................................................................................36
2.8 M ICROWAVE WORKING PLANE .....................................................................................................................................36
2.9 W ALL INSTALLATION ...................................................................................................................................................39
3 CONNECTIONS .............................................................................................................................................................40
3.1 T ERMINAL B LOCKS , C ONNECTORS AND C IRCUIT F UNCTIONS ......................................................................................40
3.1.1 Transmitter Circuit...........................................................................................................................................40
3.1.2 Receiver Circuit................................................................................................................................................42
3.2 E QUIPMENT C ONNECTION TO THE P OWER S UPPLY .......................................................................................................44
3.2.1 Connections to the Power Supply.....................................................................................................................44
3.3 C ONNECTIONS TO THE C ONTROL P ANEL ......................................................................................................................45
3.3.1 Alarm contacts: Alarm, Tamper, Fault.............................................................................................................45
3.3.2 Synchronisation connection..............................................................................................................................46
3.3.3 Stand-by connection .........................................................................................................................................46
3.3.4 Test connection.................................................................................................................................................46
3.4 S ERIAL L INE RS-485....................................................................................................................................................47
3.4.1 RS – 485 Network Connection Interface ..........................................................................................................47
3.4.2 RS – 485 Serial Line connections .....................................................................................................................47
3.4.3 Network Configuration and Signal Repeaters..................................................................................................47
4 ADJUSTMENT AND TESTING ...................................................................................................................................49
4.1 A DJUSTMENT AND T ESTING .........................................................................................................................................49
4.1.1 Transmitter Set-up ............................................................................................................................................49
4.1.2 Receiver Set-up.................................................................................................................................................50
4.2 A DJUSTMENT AND T ESTING WITH S OFTWARE ..............................................................................................................54
5 MAINTENANCE AND ASSISTANCE.........................................................................................................................55
5.1 T ROUBLESHOOTING ......................................................................................................................................................55
5.2 M AINTENANCE KITS .....................................................................................................................................................55
6 CHARACTERISTICS ....................................................................................................................................................56
6.1 T ECHNICAL CHARACTERISTICS .....................................................................................................................................56
6.2 F UNCTIONAL C HARACTERISTICS ..................................................................................................................................57
MANTA TX: SCHEDA DI COLLAUDO – TEST SHEET........................................................................................................
MANTA RX: SCHEDA DI COLLAUDO – TEST SHEET .......................................................................................................


CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 3 di 57 MANTA 50 - 80
1 DESCRIZIONE
1.1 Descrizione
MANTA è una barriera digitale a microonde di CIAS per protezione volumetrica interna ed
esterna. Il suddetto sistema è in grado di rilevare la presenza di un corpo che si muove
all’interno di un campo sensibile instauratosi tra il Trasmettitore (TX) e il Ricevitore (RX).
Il segnale ricevuto viene analizzato digitalmente, attraverso i metodi della logica Fuzzy,
permettendo di raggiungere eccellenti prestazioni nella rilevazione e la diminuzione dei Falsi
Allarmi.
MANTA è disponibile con le seguenti portate :
- MANTA / 50 Portata 50 metri
- MANTA / 80 Portata 80 metri
2 INSTALLAZIONE

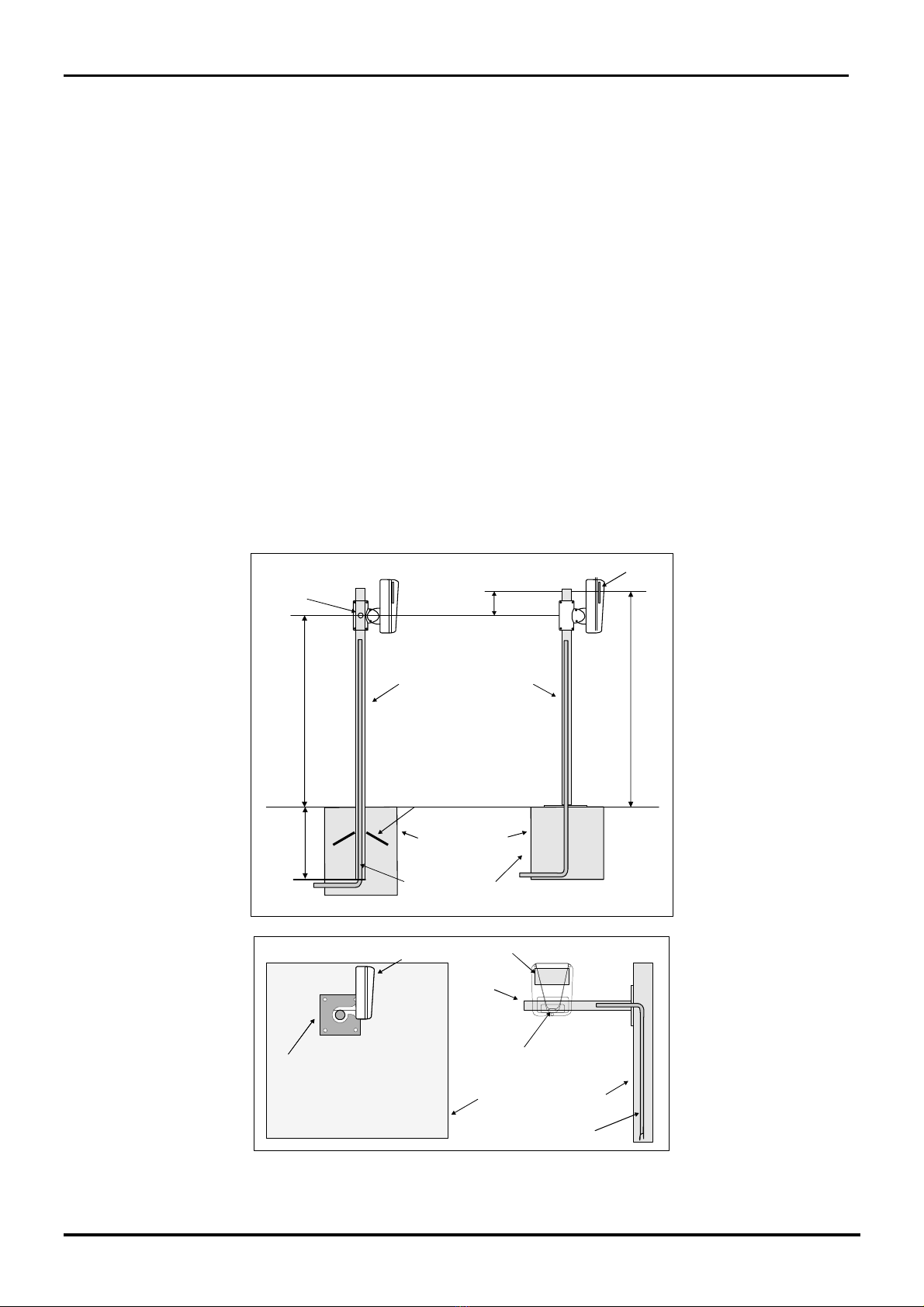

2.1 Informazioni preliminari
La barriera MANTA permette di ottimizzare l’installazione in base alle esigenze dell’utente.
Svitando lo snodo e ruotandolo (con il foro di accesso cavi rivolto verso l’alto), è possibile
effettuare il montaggio a parete. Di seguito sono riportate le indicazioni per i diversi modi di
installazione.
800mm
300mm
100mm
Antenna
Palo da
interrare
Ø 40 mm
Palo da
Pavimento
Ø 40 mm
TUBAZIONE PER INGRESSO
CAVI DA IMPIANTO
FORO PER USCITA
CAVI DA IMPIANTO
BASAMENTO INTERRATO
IN CEMENTO
TRONCHETTI RADIALI
ANTIROTAZIONE PALO
A
L
T
E
Z
Z
A
D
A
L
S
U
O
L
O
C
O
N
S
I
G
L
I
A
T
A
9
0
0
m
m
(
d
a
8
5
0
a
9
5
0
m
m
)
Antenna Antenna
Palo da
Parete
Ø 40 mm
Palo da
Parete
Ø 40 mm
TUBAZIONE PER INGRESSO
CAVI DA IMPIANTO
PARETE
PARETE
Foro per uscita cavi
da impianto (sotto)
NB: La lunghezza della staffa è in funzione del tipo di parete e della distanza tra TX ed RX.
Richiedere la guida all’assistenza tecnica.


CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 4 di 57 MANTA 50 - 80
2.2 Numero di Tratte
Dovendo progettare la protezione con barriere volumetriche di un perimetro chiuso, oltre alle
normali considerazioni di suddivisione del perimetro in un certo numero di tratte che tengano
conto delle necessità gestionali dell'intero impianto, occorre ricordare che è sempre preferibile
installare un numero di tratte pari. Questa considerazione è legata al fatto che le possibili
interferenze reciproche, tra tratte contigue vengono annullate nel caso in cui ai vertici (Incroci)
del poligono risultante dall’installazione stessa, vengano installati due teste dello stesso genere,
cioè due trasmettitori o due ricevitori. E' evidente che ciò può avvenire solo nel caso che il
numero delle tratte sia pari. Qualora non fosse possibile disporne in numero pari, occorrerà fare
alcune attente considerazioni sulle possibili interferenze in modo che possa essere
correttamente scelto il vertice più opportuno dove collocare il Trasmettitore vicino al Ricevitore,
alcuni esempi sono illustrati in figura 1.
CORRETTO
CORRETTO
ERRATO ERRATO
CORRETTO
CORRETTO
Figura 1


CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 5 di 57 MANTA 50 - 80
2.3 Condizioni del Terreno
E' sconsigliabile installare l'apparato lungo tratti dove vi siano: erba alta (maggiore di 10 cm),
stagni, corsi d'acqua in senso longitudinale ed in generale tutti quei tipi di terreni la cui
conformazione sia rapidamente variabile.
2.4 Presenza di Ostacoli
Le recinzioni se metalliche e pertanto molto riflettenti, possono causare diversi problemi di
riflessione della microonda, è quindi necessario adottare alcuni accorgimenti:
- la recinzione deve essere accuratamente fissata, in modo che il vento non ne provochi il
movimento;
- dove possibile la tratta non deve essere installata in parallelo alla recinzione, è
necessario creare un angolo rispetto ad essa;
- nel caso in cui il fascio sensibile debba essere delimitato lateralmente da due reti
metalliche, è consigliabile che il corridoio tra esse non sia inferiore ai 5 m. in quanto il
loro movimento potrebbe creare dei disturbi; in caso contrario contattare l’assistenza
tecnica CIAS
- recinzioni metalliche poste dietro gli apparati possono provocare talvolta distorsioni del
fascio sensibile e quindi dare luogo a falsi allarmi.
Gli alberi, le siepi, i cespugli, la vegetazione in genere richiede una grande attenzione
qualora ve ne sia in prossimità o entro i fasci di protezione.
Questi ostacoli sono elementi variabili sia come dimensione che come posizione, possono
infatti crescere ed essere mossi dal vento.
Figura 2
Pertanto è sconsigliabile tollerare la presenza di detti ostacoli entro le tratte di protezione.
E’ possibile tollerarne la presenza solo a patto che la loro crescita venga limitata mediante una
metodica manutenzione e che il loro movimento venga inibito mediante barriere di
contenimento. All’interno del fascio di protezione, è altresì tollerabile la presenza di tubi, pali ed
Ostacoli vari (illuminazione, camini, ecc) purché non presentino dimensioni eccessive all’interno
dei lobi di protezione. Questi infatti sono la causa di Zone d’Ombra non protette e di Zone di
Ipersensibilità, fonti di falsi allarmi.


CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 6 di 57 MANTA 50 - 80

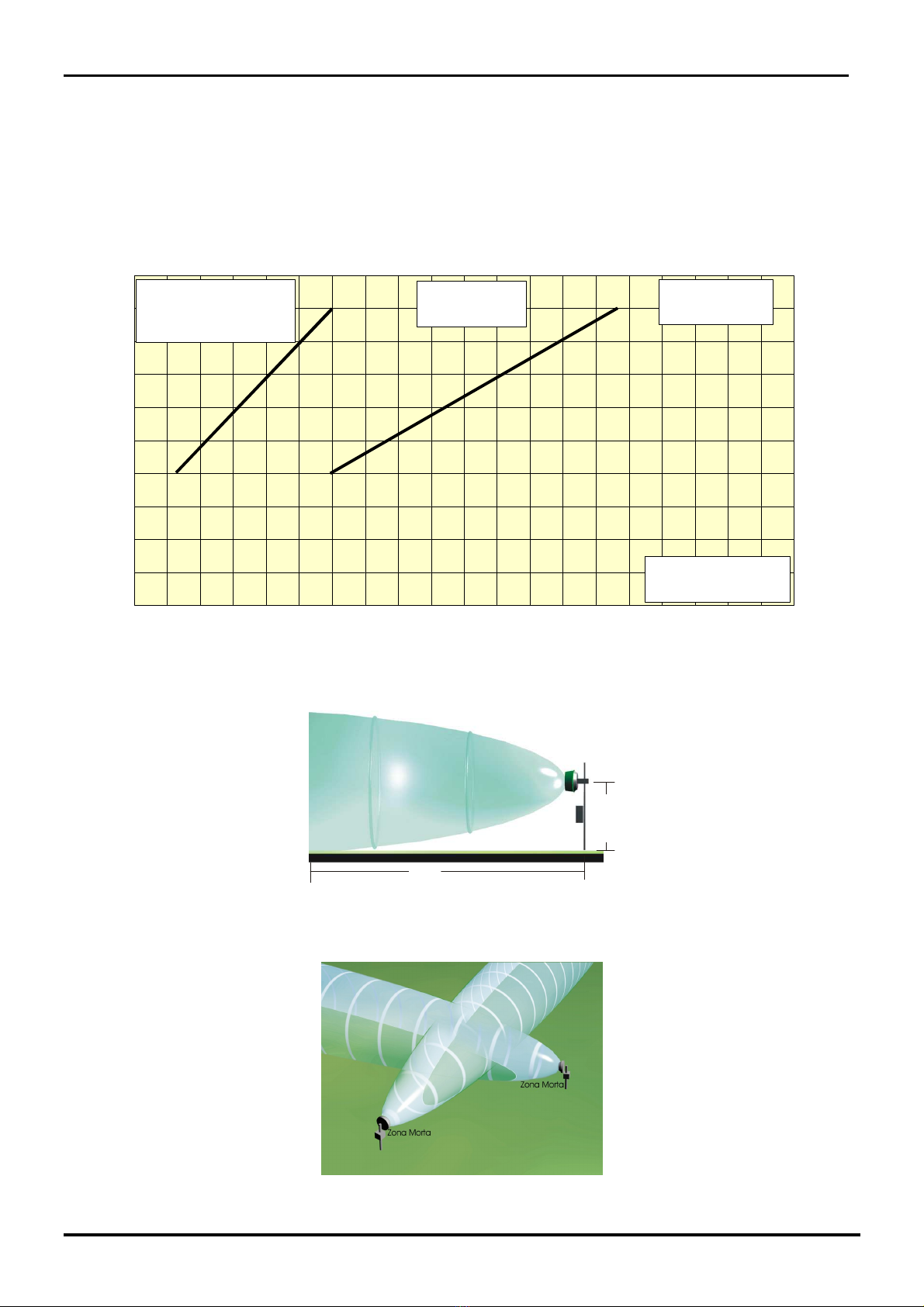

2.5 Ampiezza dei Fasci Sensibili
L'ampiezza del Campo Sensibile è in funzione sia della distanza tra Trasmettitore e Ricevitore,
sia dalla regolazione di sensibilità impostata.
Le figure seguenti ci forniscono il diametro a metà tratta del Fascio Sensibile, in funzione della
lunghezza della tratta, nel caso di sensibilità massima e minima per i diversi modelli di
apparecchio impiegati.
1
2
3
4
5
6
7
8
9
10
10
20
30
40
50
60
70
80
90
100
Larghezza zona
sensibile
a metà tratta [m]
Sensibilità
Massima
Lunghezza
della tratta [m]
Sensibilità
minima
Figura 3 Larghezza della zona sensibile a metà tratta per MANTA/50-80 (In spazio libero)
2
4
6
8
10
12
14
16
18
20
10
20
30
40
50
60
70
80
90
100
Altezza zona
sensibile
a metà tratta [m]
Sensibilità
Massima
Lunghezza
della tratta [m]
Sensibilità
minima
Figura 4 Altezza della zona sensibile a metà tratta per MANTA/50-80 (In spazio libero)
Nota: è necessario ricordare che per l’apparato MANTA, la regolazione di sensibilità per
ricavare la dimensione dei fasci sensibili a metà della tratta è determinata dalla
regolazione delle soglie. Quanto più alte sono le soglie di preallarme e di allarme,
tanto più bassa è la sensibilità e viceversa.
È inoltre importante ricordare che la soglia di preallarme determina il livello di inizio
elaborazione, cioè tutti i segnali che stanno al di sotto di tale soglia, sono considerati disturbo o
rumore. Tutti i segnali che superano questa soglia, danno luogo alla elaborazione del segnale
secondo le regole “Fuzzy” previste. Se, dopo aver superato la soglia di preallarme, il segnale
di intrusione resta per circa 40 sec tra la medesima e la soglia di allarme viene generato un
evento di preallarme, e si ha l’attivazione del relè di allarme.
Le soglie di preallarme, di allarme e quindi la sensibilità, sono regolabili sia mediante i
dispositivi integrati a bordo di ciascuna unità ricevente sia mediante il Software WAVE-TEST2.
Le impostazioni di default sono relative ad una sensibilità media adatta alla gran parte dei casi
pratici.


CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 7 di 57 MANTA 50 - 80
2.6 Lunghezza delle Zone Morte in prossimità degli apparati
La lunghezza delle Zone Morte in prossimità degli apparati è in funzione sia della distanza
dell'apparato stesso dal suolo, sia della sensibilità impostata sul Ricevitore, (figura 5).
L’Altezza consigliata per installazioni standard è di 90 cm circa, compatibilmente con le
esigenze impiantistiche. La misura è da considerarsi tra il suolo e il centro dell'antenna. Con
una sensibilità media (default), la distanza minima consigliata per effettuare l’Incrocio è
di 3,5 m
20
30
10
40
50
60
70
80
90
100
20
30
10
40
50
60
70
80
90
100
1
2
3
4
5
6
7
8
9
10
Altezza dal suolo
al centro
antenna [cm]
Sensibilità
Massima
Lunghezza
zona morta [m]
Sensibilità
minima
Figura 5 Lunghezza della zona morta in prossimità degli apparati in funzione dell’altezza dal
centro degli stessi al suolo per MANTA/50-80
Figura 6 Lunghezza della zona morta in prossimità degli apparati in funzione dell’altezza dal
centro degli stessi al suolo per MANTA/50-80
Figura 7 - Sovrapposizione di due fasci sensibili in un incrocio
5 M
8
0
-
8
5
c
m


CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 8 di 57 MANTA 50 - 80
2.7 Calcolo della dimensione del fascio
Per poter calcolare in linea teorica l’ampiezza del fascio a microonda generato dalle Barriere
rispetto alla portata e sensibilità, CIAS ha creato CIAS Volumeter un semplice applicativo
disponibile gratuitamente sul nostro sito: www.cias.it
su App Store al seguente link: https://itunes.apple.com/it/app/cias-volumeter/id409397666?mt=8
su Google play al seguente link: https://play.google.com/store/apps/details?id=it.mi.action.ciasvolumeter
2.8 Piano di lavoro della microonda
Il piano di lavoro è la superficie sulla quale il fascio a microonde si riflette, permettendo il
funzionamento della barriera.
La distanza fra il centro dell’antenna e il piano di lavoro è detta altezza della barriera e deve
essere scelta in base al tipo di piano di lavoro (asfalto, cemento, autobloccante, terreno o erba),
del modello di barriera e della distanza.
• Il piano di lavoro DEVE necessariamente essere uno solo.
• In prossimità di un muro o rete metallica potrebbe accadere che la microonda “veda” 2
piani, il muro/rete e il terreno.
• L’altezza installativa idonea si ricava tramite lo strumento di allineamento incorporato
• E’ necessario che il campo microonda sia stabile
Qui di seguito verranno riportati alcuni esempi installativi:
1° Esempio
Palo sullo stesso piano di lavoro della microonda
Questa soluzione installativa è la più semplice poiché il piano di lavoro è livellato e i pali si
trovano alla stessa quota.


CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 9 di 57 MANTA 50 - 80

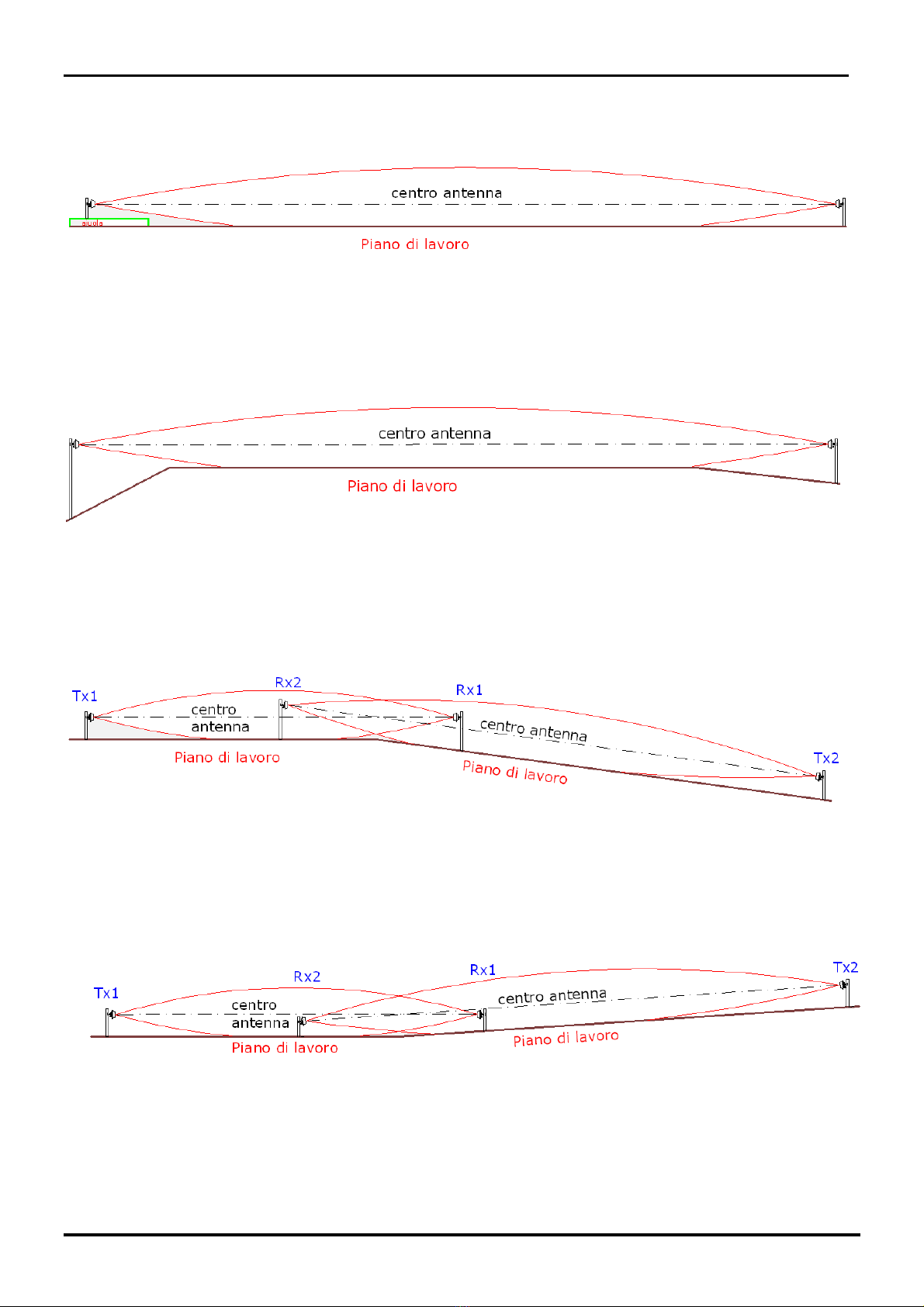

2° Esempio (esempio su aiuola o marciapiede)
Palo a un livello differente rispetto al piano di lavoro della microonda
La testa viene installata all’interno di un’aiuola ad un piano più alto per facilitare, per
esempio, la posa dei pali; il lobo a microonda lavorerà, quindi, su un piano differente .
3° Esempio (cambio pendenza/avvallamento)
Palo a un livello differente rispetto al piano di lavoro della microonda
La testa viene installata nel cambio pendenza o in un avvallamento, il lobo a microonda
lavorerà, quindi su un piano differente .
4° Esempio (cambio pendenza, installazione consigliata )
Palo a un livello differente rispetto al piano di lavoro della microonda.
La testa Tx1 si trova su un piano differente dall’ Rx1 posizionato, invece, sul piano di lavoro
della barriera 2 .
5° Esempio (cambio pendenza , installazione consigliata)
Palo a un livello differente rispetto al piano di lavoro della microonda
La testa Tx1 si trova su un piano differente dall’ Rx1 posizionato, invece, sul piano di lavoro
della barriera 2


CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 10 di 57 MANTA 50 - 80
6° Esempio (cambio pendenza, installazione non consigliata)
Palo a un livello differente rispetto al piano di lavoro della microonda.
Si utilizza un palo unico a scapito però delle zone d’ombra che devono essere protette con
due sensori supplementari
7° Esempio (cambio di pendenza a gradino, piani non allineati)
La barriera 1 si trova su un piano differente rispetto alla barriera 2.
E’ necessario installare due distinte barriere considerando due differenti piani di lavoro e
proteggere le zone d’ombra di Rx1 e Rx2 con due sensori supplementari .
8° Esempio (forte avvallamento del terreno)
II forte avvallamento del terreno crea una considerevole zona d’ombra che deve essere protetta
con un sensore supplementare.


CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 11 di 57 MANTA 50 - 80

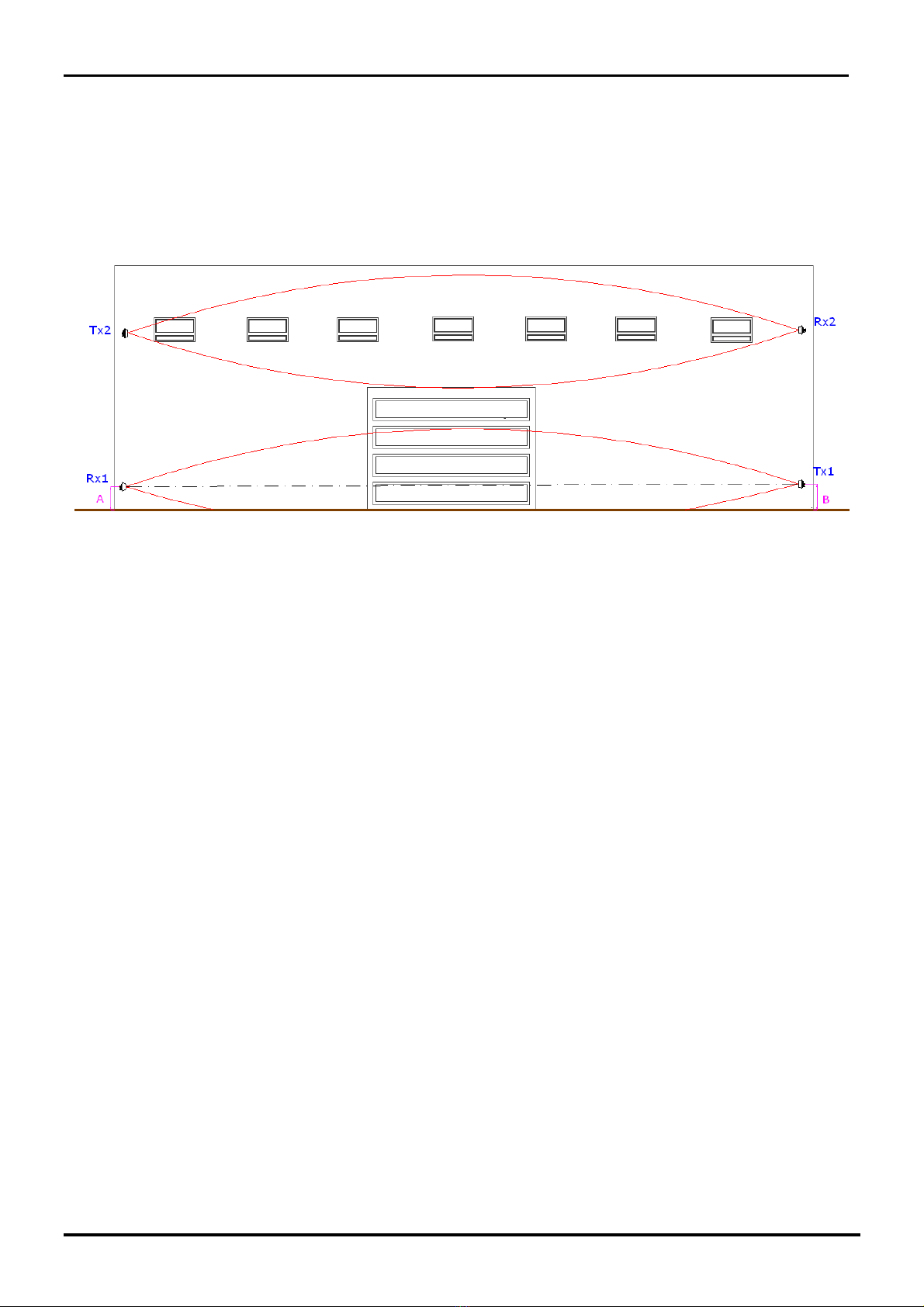

2.9 Installazione a parete
Un’altra possibile applicazione delle barriere a microonde, oltre a quella perimetrale, è
l’installazione a parete per la protezione di finestre, porte, portoni, vie di accesso, capannoni
industriali e in generale tutte quelle strutture/facciate che si prestano per questo tipo di
protezione.
La facciata/muro diventa il piano di lavoro della barriera ed è molto importante che il piano
di lavoro sia uno solo.
Considerazioni da effettuare prima dell’installazione:
• Utilizzare la staffa corretta in relazione alla distanza
• Scegliere l’altezza adatta al tipo di applicazione (protezione muro o finestre)
• Posizionare la barriera considerando la sua zona d’ombra e il suo lobo di protezione
• Verificare se la parete è piana o presenta sporgenze (colonne, tubi di scarico, gronde,
davanzali o altre strutture che potrebbero interferire con il fascio a microonda)
• Verificare la presenza di vegetazione lungo tutta la tratta
Si consiglia di contattare l’assistenza tecnica CIAS che sarà lieta di fornire tutto in
necessario supporto e la relativa guida per installazione a parete.


CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 12 di 57 MANTA 50 - 80
3 COLLEGAMENTI
3.1 Morsettiere, connettori e Funzionalità dei Circuiti
3.1.1 Circuito Trasmettitore
1
MS1
TMP
TMP

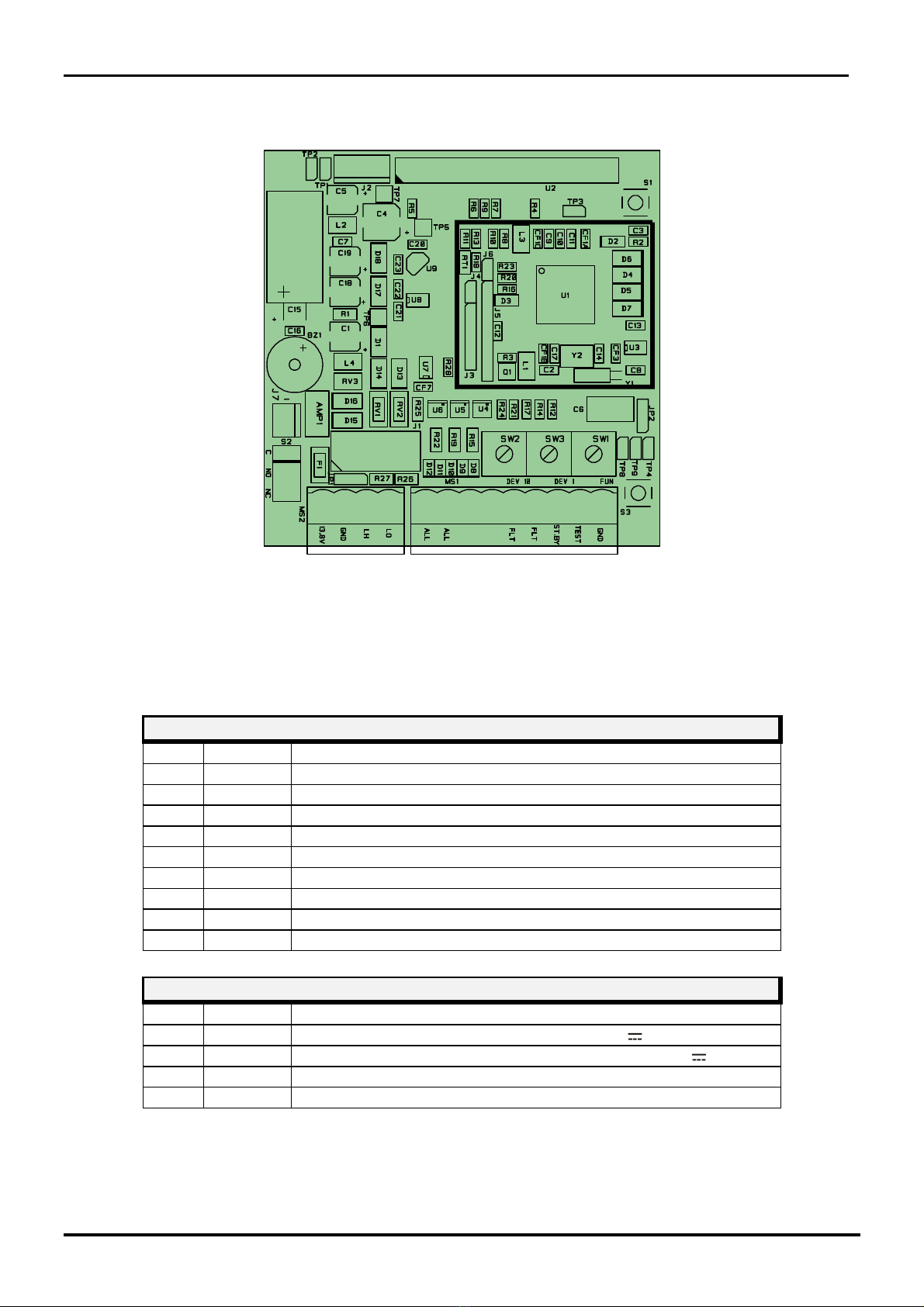

Figura 8 Disposizione topografica dei componenti nel circuito Tx
Nelle seguenti tabelle sono indicate le funzioni delle morsettiere presenti sulla scheda MANTA
TX:
MORSETTIERA
MS
1
TRASMETTITO
RE
Mors.
Simbolo
Funzione
1
TMP
Contatto Relè di Manomissione
(C
)
+ Ampolla (AMP1)
2
TMP
Contatto Relè di Manomissione
(NC
)
+ Ampolla (AMP1)
3
FLT Contatto Relè di Guasto (C)
4
FLT
Contatto Relè di Guasto
(NC
)
5
ST
BY
Ingresso
Ausiliario per Comando Stand
-
By
(Norm. Aperto da GND)
6
TEST Ingresso Ausiliario per Comando TEST (Norm. Aperto da GND)
7
GND
Uscita Ausiliaria di Massa
8
SYNC Uscita/Ingresso del sincronismo, per Tx Master/Slave
MORSETTIERA MS2
TRA
SMETTITORE
Mors
Simbol
o
Funzione
1
13,8V Ingresso Positivo di Alimentazione (+13,8 V )
2
GND Ingresso Negativo per Alimentazione e per Dati (0 V )
3
LH
+
RS 485
Linea
Dati
Alta
4
LO - RS 485 Linea Dati Bassa


CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 13 di 57 MANTA 50 - 80
CONNETTORE J1 TRASMETTITORE
Connettore
10 pin per collegamento locale PC
WAVE
-
TEST
2
Mors
Simbolo
Funzione
1-2-4-
6
-
8
-
10
N.C. Non Connesso
3
+13,8 Alimentazione (13,8 V )
5
LO
Linea Bassa p
er RS 485
7
LH
Linea Alta per RS 485
9
GND Massa
CONNETTORE J2 TRASMETTITORE
Connettore
per oscillatore a microonde (DRO)
Mors
Simbolo
Funzione
1
GND
Collegamento di Mass
a per Oscillatore a MW
2
DRO
Collegamento Frequenza Modul
ante per Oscilla
tore a MW
3
GND Collegamento di Massa per Oscillatore a MW
SELETTORE
CANALI
DEL
TRASMETTITORE
N°
Simbolo
Funzione
SW1
FUN Commutatore per la Selezione dei Canali di Modulazione
SELETTORI
NUMERO TRATTA
TRASMETTITORE
N°
Simbolo
Funzione
SW2
DEV 10
Commutatore di Selezione del numero tratta (
decine
)
SW3
DEV 1 Commutatore di Selezione del numero tratta (unità)
LEDS DEL
TRASMETTITORE
N°
Simbolo
Funzione
Default
6
D6 Indicazione di Guasto
O
FF
5
D
5
Indicazione
di
Manomissione
O
FF
JUMPE
RS DEL
TRASMETTITORE
N° Simbolo Funzione Default
1 Jp1 Terminazione Linea Seriale (Jp1 posizione 1/2 =
terminazione NON inserita default
)
1/2
Chiuso
2 Jp2 Abilitazione download FW (Jp2 posizione 1/2 =
download FW NON abilitato default
)
1/2
Chiuso
3 Jp3 Modulazione Interna (Tx-Master,Sync-Out Jp3 = posizione 2/3) o Esterna (Tx-Slave,Sync-In Jp3 =
posizione 1/2
)
OUT
2/3
Chiuso


CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 14 di 57 MANTA 50 - 80
3.1.2 Circuito Ricevitore
1
T
M
P
T
M
P
Figura 9 Disposizione topografica dei componenti nel circuito Rx
Nelle seguenti tabelle sono indicate le funzioni delle morsettiere presenti sulla scheda MANTA
RX:
MORSETTIERA
MS
1
RICEVITORE
Mors
Simbolo
Funzione
1
ALL 1 Contatto Relè di Allarme (C)
2
ALL 2
Contatto Relè di Allarme
(NC
)
3
TMP
Contatto Relè di Manomissione
(C
)
+ Ampolla
(A
MP1)
4
TMP Contatto Relè di Manomissione (NC)+ Ampolla (AMP1)
5
FLT
Contatto Relè di Guasto
(C
)
6
FLT
Contatto Relè di Guasto
(NC
)
7
ST BY Ingresso Ausiliario Comando Stand-By (Norm Aperto da GND)
8
TEST
Ingresso Ausiliario
Comando TEST (Norm. Aperto
da GND)
9
GND
Uscita Ausiliaria di Massa
MORSETTIERA
MS2
RICEVITORE
Mors
Simbolo Funzione
1
13,8
V
Ingresso Positivo di
Alimentazione (
+
13,8 V
)
2
GND Ingresso Negativo per Alimentazione e per Dati (0 V )
3
LH
+
RS 485
Linea
Dati
Alta
4
LO - RS 485 Linea Dati Bassa


CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 15 di 57 MANTA 50 - 80
CONNETTORE J1 RICEVITORE
Connettore
10 pin per collegamento locale PC
e
WAVE
-
TEST
2
Mors
Simbolo
Funzione
1-2-4-
6
-
8
-
10
N.C. Non Connesso
3
+13,8 Alimentazione (13,8 V )
5
LO
Linea Bassa per RS 485
7
LH
Linea Alta per RS 485
9
GND Massa
CONNETTORE J2 RICEVITORE
connettore per rivelatore a microonde
Mors
Simbolo
Funzione
1
GND
Collegamento di Massa per Rivelatore a
Microonde
2
DET Collegamento per Rivelatore a Microonde (Detector)
3
GND
Collegamento di Massa per Rivelatore a Microonde
CONNETTORE J7 RICEVITORE
Connettore
per Buzzer Supplementare
Mors
Simbolo
Funzione
1
COM
Co
mando per buzzer supplementar
e
2
+13,8
Alimentazione
per buzzer supplementare
(
+
13,8 V
)
3
+13,8 Alimentazione per buzzer supplementare (+13,8 V )
JUMPERS DEL
RICEVITORE
N°
Simbolo
Funzione
Default
1 Jp1 Terminazione Linea Seriale (Jp1 posizione 1/2 =
terminazione NON inserita default
)
1/2
Chiuso
2 Jp2 Abilitazione download FW (Jp2 posizione 2/3 =
download FW NON abilitato default
)
2/3
Chiuso
LEDS DEL
RICEVITORE
N°
Simbolo
Funzione
Default
1
D
12
Indicazi
one di
Allarme
OFF
2
D
11
Indicazione di
Manomissione
OFF
3
D10 Indicazione di
Guasto
OFF
4
D9
Funzioni Allineamento e Regolazione
OFF
5
D
8
Funzioni Allineamento e Regolazione
OFF


CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 16 di 57 MANTA 50 - 80
PULSANTE
DI
CONFERMA ALLINEAMENTO / REGOLAZIONI
N°
Simbolo
Funzione
1 S3 Attivazione/conferma scrittura/acquisizione fase di
allineamento/regolazione
SELETTORE DI FUNZIONI
SUL
RICEVITORE
N°
Simbolo
Funzione
SW1 FUN Posizione 1 = Allineamento Barriera
Posizione 2 = Acquisizione Canale e valore di campo.
Posizione 3 = Lettura/scrittura soglie di preallarme.
Posizione 4 = Lettura/scrittura soglie di allarme + Walk-Test
Posizione 5 = Lettura/scrittura soglie di Mascheramento.
Posizione 6 = Lettura/scrittura soglia di preallarme sup (FSTD)
Posizione 7 = Lettura/scrittura soglia allarme superiore(FSTD)
Posizione 8 = Lettura/scrittura Numero Tratta.
Posizione 9 = Lettura/scrittura soglie di monitor
Posizi
one 0 = Fase di lavoro
.
SELETTORI LETTURA / SCRITTURA PARAMETRI E NUMERO
BARRIERA DE
L
RICEVITORE
N°
Simbolo
Funzione
SW2 DEV10 Commutatore decimale per lettura o impostazione dei
parametri durante le fasi di allineamento (
decine
)
SW3 DEV1 Commutatore decimale per lettura o impostazione dei
parametri durante le fasi di allineamento (unità)
PUNTI DI
MISURA DEL
RICEVITORE
N°
Simbolo
Funzione
4
TP4
Segnale 200mVpp
8
TP8
Negativo per Misura (Massa)
9
TP9 Tensione del controllo automatico di guadagno RAG
3.2 Collegamento all’Alimentazione Principale
3.2.1 Collegamento all’Alimentazione
Entrambe le unità Tx ed Rx devono essere alimentate in corrente continua alla tensione
nominale di 13,8 V .
Il collegamento tra l’alimentatore e la testa deve essere adeguatamente dimensionato, quindi la
sezione del conduttore deve essere calcolata in base alla lunghezza del collegamento ed
all’assorbimento degli apparati. Nel caso in cui i collegamenti risultassero troppo lunghi, si
consiglia l’utilizzo di un alimentatore supplementare. Connettere i fili di alimentazione continua
13,8 V e GND rispettivamente ai morsetti 1 e 2 della morsettiera MS2 sia del circuito Tx che
del circuito Rx. Il cavo che porta l’alimentazione all’apparecchiatura deve essere schermato, e
lo schermo deve essere collegato a terra.


CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 17 di 57 MANTA 50 - 80
3.3 Collegamento alla Centrale
Le connessioni alla Centrale di elaborazione devono essere effettuate mediante cavi schermati.
3.3.1 Contatti di allarme: Allarme, Guasto, Manomissione
Le uscite degli apparati sono costituite, per il TX da 2 contatti di relè normalmente chiusi liberi
da potenziale mentre per RX i contatti sono 3. essi sono adibiti alla segnalazione dei seguenti
stati:
• ALLARME (RX)
• MANOMISSIONE (RX e TX)
• GUASTO (RX e TX)
Sono inoltre presenti 3 Ingressi per attuare le seguenti funzioni:
• Test (TX e RX)
• Stand-by (TX e RX)
• Sincronismo (solo TX)
I contatti di uscita per allarme, manomissione e guasto sia sul Trasmettitore sia sul Ricevitore,
sono costituiti da Relè statici con una portata di 100 mA max.
N.B. i contatti di Allarme, Manomissione e Guasto presentano, in stato di Vigilanza (contatto
chiuso), una resistenza di circa 40 Ohm. I contatti d’allarme, sono attivati, per i seguenti motivi:
- RELE’ di ALLARME
1- Allarme Intrusione su Ricevitore
2- Allarme mascheramento su Ricevitore
3- Risultato Positivo dell’esecuzione di una procedura di Test su Ricevitore
4- Segnale ricevuto insufficiente (V RAG >6,99V)
5- Allarme canale (Nota 1)
- RELE’ di MANOMISSIONE
1- Rimozione del coperchio (Radome)
2- Sposizionamento Ampolla
NB : La chiusura del contatto di manomissione avverrà solo se, anche l’ampolla
antisposizionamento AMP1, risulta in posizione tale da fornire un contatto chiuso (Verticale)
- RELE’ di GUASTO
1- Tensione di Batteria Bassa (< +11V )
2- Tensione di Batteria Alta (> +14.8V )
3- Temperatura Bassa (< -35°C interna)
4- Temperatura Alta (> +75°C interna)
5- Guasto oscillatore BF (bassa frequenza) o RF (radio frequenza) circuito TX
Nota 1 : se il trasmettitore è impostato sul canale F non si avrà la generazione dell’evento di
allarme


CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 18 di 57 MANTA 50 - 80
3.3.2 Connessioni per Sincronismo
Per effettuare il Sincronismo tra due Trasmettitori occorre connettere tra loro i morsetti 8
“SYNC” ed i morsetti 7 “GND” della morsettiera MS1 dei due Trasmettitori.
È Inoltre necessario selezionare un Trasmettitore come “Master” e l’altro come “Slave”
mediante il ponticello Jp3.
• Con Jp3 in posizione “IN” il morsetto 8 di MS1 è il morsetto di ingresso per un
sincronismo che proviene dall’esterno, pertanto il Trasmettitore così predisposto è
“Slave”.
• Con Jp3 in posizione “OUT” il morsetto 8 di MS1 è il morsetto di uscita del segnale di
sincronismo che viene prodotto all’interno, pertanto il Trasmettitore così predisposto è
“Master ”.
N.B. Prima di effettuare le operazioni di sincronismo è necessario allineare ogni singola
barriera, avendo cura di disalimentare il trasmettitore.
Il cavo di connessione tra un trasmettitore e l’altro, deve essere il più breve possibile
(< 10 metri) e deve essere schermato con schermo collegato a terra. Per lunghezze del
cavo di sincronismo maggiori di 10 metri occorre utilizzare un circuito di ripetizione del
sincronismo (mod. SYNC 01).
3.3.3 Connessioni per Stand-by
Per attivare la funzione di Stand-by è necessario collegare a GND il morsetto 7 “ST.BY” di MS1
sul Ricevitore o il morsetto 5 “ST.BY” di MS1 sul Trasmettitore.
N.B. lo Stand-by non inibisce la funzionalità della barriera, ma disattiva la registrazione degli
eventi nel file storico (TX e RX) e nel file di monitor del ricevitore.
3.3.4 Connessioni per Test
La funzione di test viene attivata connettendo il morsetto 6 “TEST” della morsettiera MS1 del
circuito Trasmettitore a GND. Se la procedura di test è andata a buon fine dopo 10 sec si
attiverà il relè di allarme sul circuito Ricevitore.
N.B. nelle protezioni ad Alto Rischio è indispensabile che i rivelatori siano sottoposti con
adeguata periodicità al Test operativo. In questo modo la centrale di allarme sarà in grado
di riconoscere i tentativi di elusione.


CIAS Elettronica S.r.l. Ed. 1.5
Manuale di Installazione Pagina 19 di 57 MANTA 50 - 80
3.4 Linea Seriale RS-485
3.4.1 Interfaccia Linea Seriale RS-485
Sia il ricevitore che il trasmettitore della barriera MANTA, sono dotati, ciascuno, di una
interfaccia seriale standard RS-485. I parametri di comunicazione sono i seguenti:
Modo: Asincrono Half-Duplex
Velocità: 9600 b/s
Lunghezza del carattere: 8bit
Controllo di parità: Nessuno
Bit di Stop: 1
3.4.2 Connessioni per Linea Seriale RS-485
Il collegamento può essere di tipo “multidrop”, possono cioè essere collegate più barriere in
parallelo alla stessa linea seriale (configurazione Bus). Tale connessione si effettua collegando,
sulla morsettiera MS2 del Ricevitore e del Trasmettitore, il conduttore relativo ai dati della linea
RS-485 negativi (RS-485 - ) al morsetto 4 “LO”, il conduttore relativo ai dati della linea RS-485
positivi (RS-485 + ) al morsetto 3 “LH”, il conduttore relativo al riferimento di massa dei dati al
morsetto 2 “GND”. Per collegare questa linea seriale al PC è necessario utilizzare un
convertitore RS485/USB.
Cavo per connettere I circuiti di tutte le teste Rx e Tx
al P.C. di manutenzione co
n SW WAVE
-
TEST
2
Morsettiera
interfaccia
MS2
Morsettiera
Convertitore
RS485/USB
N°
N°
Simbolo
Funzione
1
+13,8 Alimentazione (13,8 V )
2
1 GND Massa dati e alim.
3
2 LH 485 Linea dati Alta per RS 485
4
3 LO 485 Linea dati Bassa per RS 485
3.4.3 Configurazione Rete e Rigeneratori di segnale
La connessione seriale tra le varie teste di tutte le barriere installate, deve essere effettuata
mediante cavo schermato, intrecciato ed a bassa capacità (< 70 pF/m) es. “Belden 9842”.
L’architettura della rete deve essere di tipo a “BUS”, con una lunghezza massima del bus pari a
1200 m. Qualora fosse necessario utilizzare una architettura stellare, o la lunghezza massima
del bus fosse superiore a 1200 m, occorre utilizzare uno o più ripetitori di linea modello “BUS-
REP”. Si possono realizzare stesure di cavo con configurazioni diverse:
- completamente stellari, - miste, a bus e stellare utilizzando ripetitori/rigeneratori e moltiplicatori
di interfaccia (BUS REP) figura che segue. ll numero totale di dispositivi (Tx o RX) che possono
essere connessi sulla linea è di 32, per un numero maggiore di dispositivi è necessario
utilizzare uno o più rigeneratori di linea RS-485, anche se la lunghezza del cavo è inferiore a
1200 m. Per un’efficace protezione dai disturbi indotti su tale linea occorre assicurare la
continuità della connessione dello schermo, il quale deve essere connesso a TERRA solo in un
punto, per esempio in prossimità dell’alimentatore.
