Clas Ohlson KW-2030 User manual

EnglishSvenskaNorskSuomiDeutsch
Side Screen Awning
Vind- och insynsskydd
Vind- og innsynsbeskyttelse
Tuuli- ja näkösuoja
Wind- und Sichtschutz
Art.no Model
31-1752 KW-2030 Ver. 20151126

2

3
English
1 32
Side Screen Awning
Art.no 31-1752 Model KW-2030
Please read theentire instruction manual before using theproduct and then save
it for future reference. We reserve theright for any errors in text or images and any
necessary changes made to technicaldata. In theevent of technical problems or other
queries, please contact our Customer Services (see address details on theback).
Safety
• Never install theproduct if any of its parts is missing or damaged.
• Keep children and pets at asafe distance during installation.
• Never modify theproduct.
• Theproduct is intended to provide protection from sunlight and improve privacy.
Neveruse theproduct in severely windy weather.
Product description
Aflexible way to easily protect your outdoor areas from wind and pryingeyes. Quickly
and easily screens off terraces or other outdoor areas and is removed just as easily.
Arrange thescreen as awall-mounted to free standing post (included) setup, which can be
mounted onto decking, etc, or mount between twowalls. Aluminium and grey polyester.

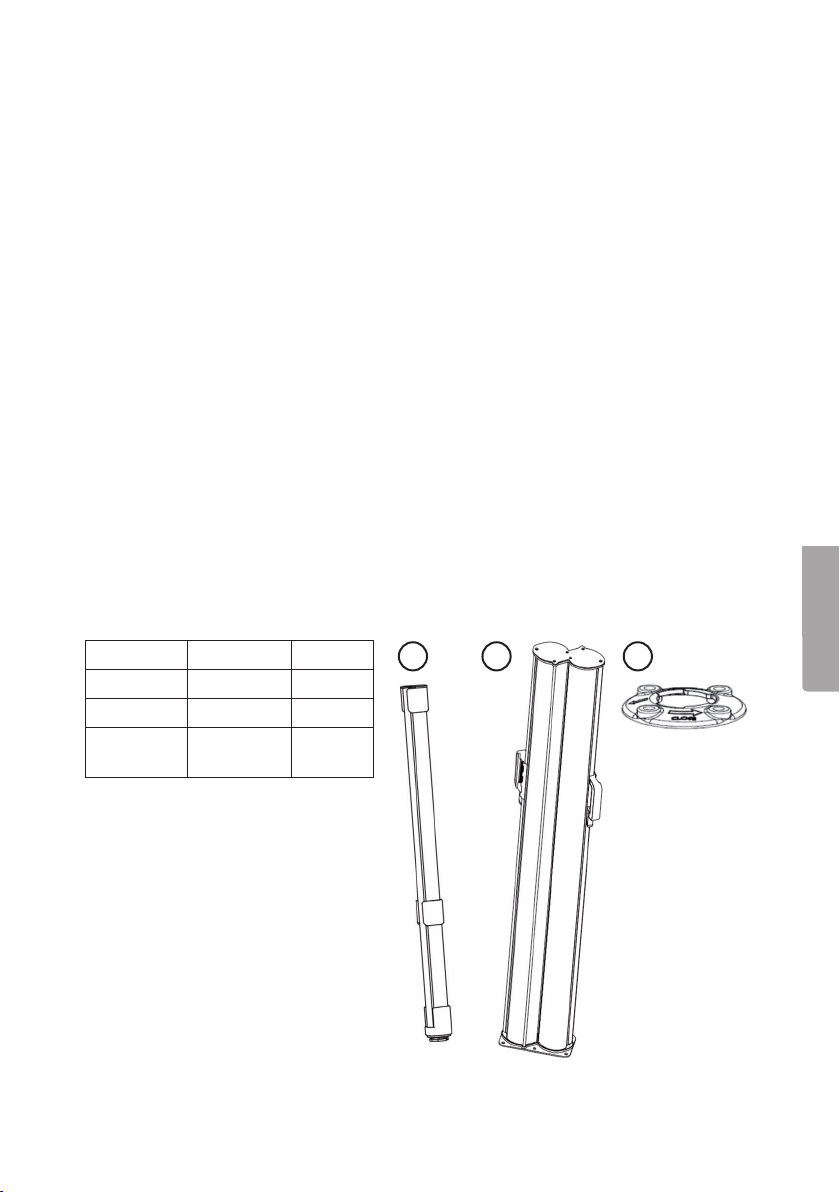

Package contents
Number Part Quantity
1 Post 2
2 Awning
cassette
1
3 Post base
plate
2

4
English
Assembly

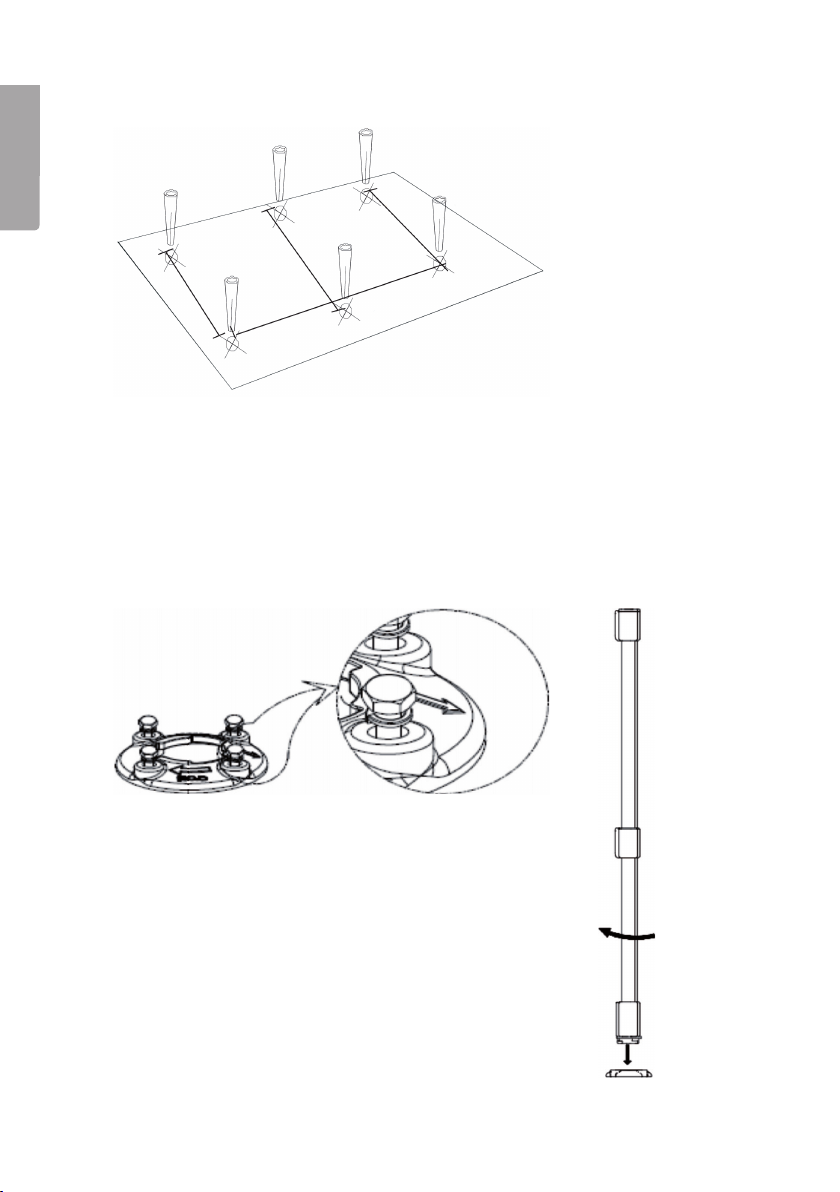

1. Mark out and drill holes for mounting thebase plate of theawning cassette onto
anappropriate mounting surface.
2. Align thecassette bracket screw holes with those you have marked onto
themounting surface. Useappropriate screws to securely fasten thecassette onto
themounting surface.
3. Mark out and drill holes for thepost base plates onto anappropriate mounting surface.
Operating instructions
1. Use suitable screws to fasten thepost base plates to
themounting surface. Note: Thebase plates should
be mounted with their direction arrows pointing in
thedirection of theawning cassette.
2. Insert the posts into the base plates and turn them
clockwise to lock them intoplace.

5
English

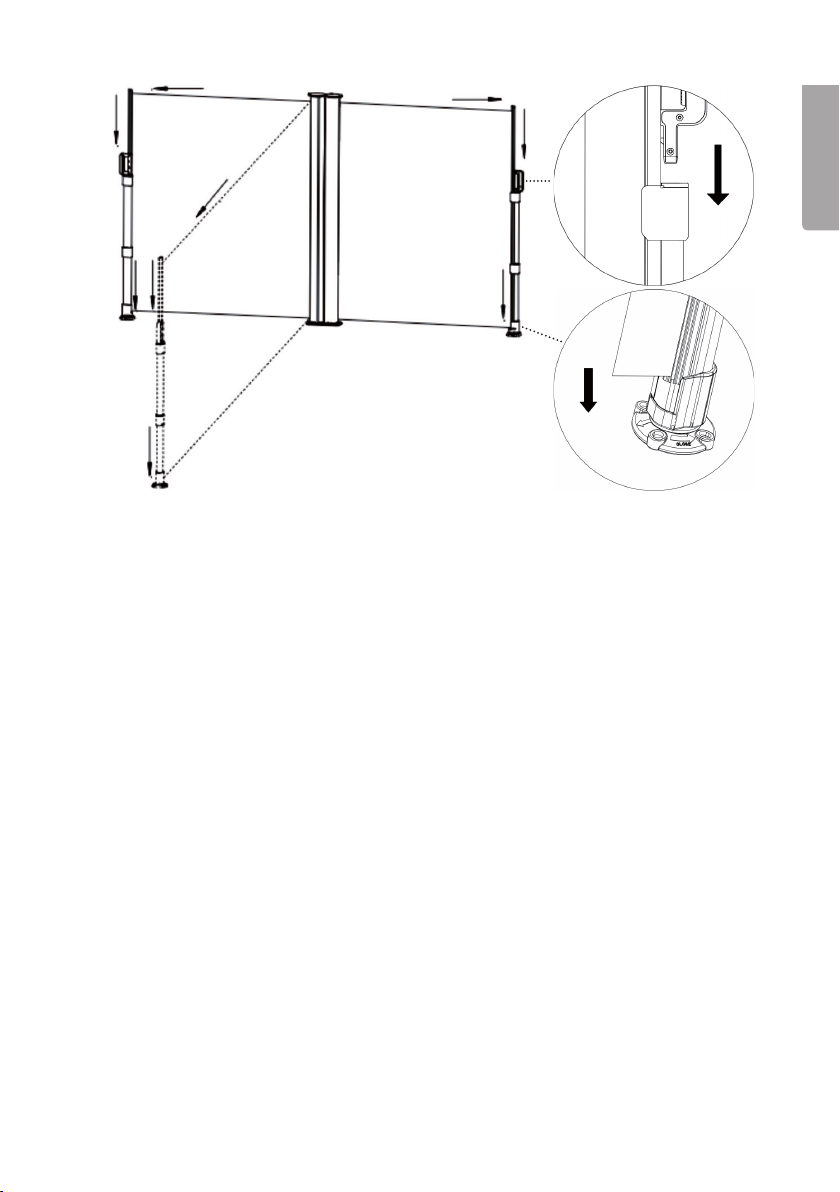

3. Extend theawnings out of their respective cassettes and slot thelugs found at
thebottom of each handle into thetop of eachpost. Ensure that thenotch at
thebottom of theleading edge of each extended awning slots onto thelug at
thebase of eachpost.
4. Grab thehandle and pull it upwards to release each awning. Holdthehandle while
slowly allowing each screen retract back into its cassette.
Care and maintenance
• Check theintegrity of all thebrackets and fasteners on aregularbasis.
Tightenthescrews if needed.
• Never use theside screen awning if it or any of thefasteners is damaged.
• Clean thescreen fabric regularly using water and amild cleaningagent.
Letthefabric dry completely before putting it back inside thecassette.
• Never dry thefabric with ahair dryer, fan heater or similar.
• Store theside screen awning indoors, in adry place if it is not to be used for
alongtime.
• Make sure that thescreen fabric is completely dry before putting theawning away
for storage.

6
English
Responsible disposal
This symbol indicates that this product should not be disposed of
with general householdwaste. Thisapplies throughout theentire EU.
Inorder to prevent any harm to theenvironment or health hazards
caused by incorrect waste disposal, theproduct must be handed in
for recycling so that thematerial can be disposed of in aresponsible
manner. Whenrecycling your product, take it to your local collection
facility or contact theplace of purchase. Theywill ensure that
theproduct is disposed of in anenvironmentally sound manner.
Specifications
Height 1.6m
Length 6m

7
Svenska
1 32
Vind- och insynsskydd
Art.nr 31-1752 Modell KW-2030
Läs igenom hela bruksanvisningen före användning och spara den sedan för fram-
tidabruk. Vireserverar oss förev. text- och bildfel samt ändringar av tekniskadata.
Vidtekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter
påbaksidan).
Säkerhet
• Montera aldrig produkten om delar saknas eller är skadade.
• Håll barn och husdjur på behörigt avstånd vid montering.
• Modifiera aldrig produkten.
• Produkten är avsedd för att ge skydd mot sol ochinsyn. Använd aldrig produkten
istarkt blåsväder.
Produktbeskrivning
Flexibel lösning för att enkelt få till ettskydd mot vind ochinsyn. Skärma av terrassen
eller uteplatsen snabbt och smidigt och ta sedan enkelt bortigen. Kanmonteras från
vägg till fristående, genom att använda den medföljande fristående stolpen som kan
fästas itralletc. Kanockså monteras mellan två väggar. Aluminium och grå polyester.

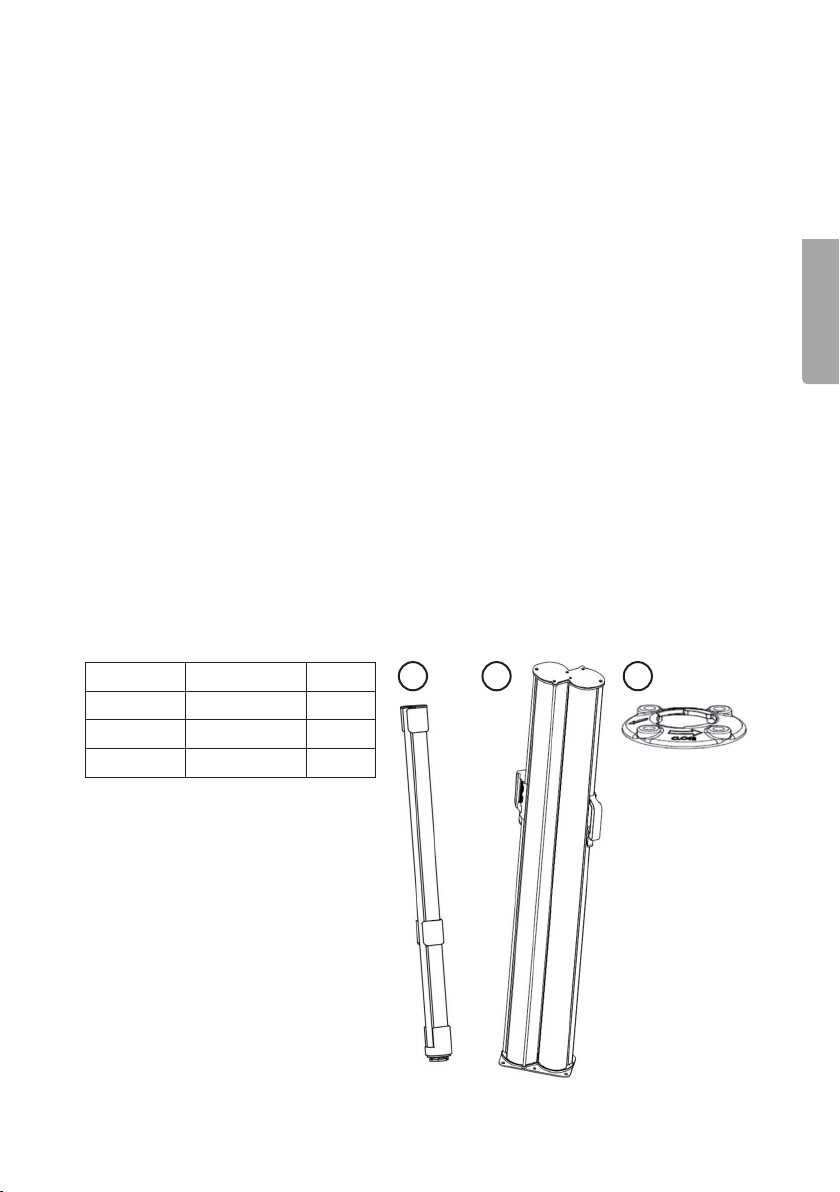

Förpackningen innehåller
Nummer Benämning Antal
1 Stolpe 2
2 Insynsskydd 1
3 Stolpfäste 2

8
Svenska
Montering
1. Märk ut var du ska borra hålen iunderlaget för insynsskyddet.
2. Placera insynsskyddets fot så att den passar mot hålen iunderlaget.
Skruvafastmed lämpligskruv.
3. Gör likadant med de två stolpfästena.
Användning
1. Skruva istolpfästet iunderlaget. Använd lämpligskruv.
Obs! Pilenska vara riktad mot insynsskyddet.
2. Sätt fast stolpen genom att vrida den medsols.

9
Svenska
3. Dra ut insynsskyddet och placera handtagets utskjutande del istolpens ovandel.
Setill att urtaget ivindskyddets nedre främre del passas in på hållaren på
stolpfästetsfot.
4. Håll ihandtaget och dra uppåt för att kopplaloss. Låtinsynsskyddet sakta rulla
tillbaka medan du håller ihandtaget.
Skötsel och underhåll
• Kontrollera regelbundet att fästena sitter som deska. Draåt vidbehov.
• Använd aldrig insynsskyddet om det och/eller fästena är skadade.
• Rengör tyget regelbundet med ljummet vatten och ettmilt rengöringsmedel.
Låttyget torkahelt.
• Torka aldrig tyget med hårtork, värmefläkt eller liknande.
• Insynsskyddet ska förvaras torrt och skyddat om det inte ska användas under
enlängre period.
• Kontrollera att tyget är helt torrt innan insynsskyddet läggsundan för förvaring.

10
Svenska
Avfallshantering
Denna symbol innebär att produkten inte får kastas tillsammans
med annat hushållsavfall. Dettagäller inom hela EU. Föratt
förebygga eventuell skada på miljö och hälsa, orsakad av felaktig
avfallshantering,ska produkten lämnas till återvinning så att materialet
kan tas omhand på ettansvarsfulltsätt. Närdu lämnar produkten till
återvinning, använd dig av de returhanteringssystem som finns där du
befinner dig eller kontakta inköpsstället. Dekan se till att produkten tas
om hand på ettför miljön tillfredställandesätt.
Specifikationer
Höjd 1,6m
Längd 6 m

11
Norsk
1 32
Vind- og innsynsbeskyttelse
Art.nr. 31-1752 Modell KW-2030
Les brukerveiledningen grundig før produktet tas ibruk, og ta vare på den for
framtidigbruk. Vi reserverer oss mot eventuelle feil itekst og bilder, samt endringer
av tekniskedata. Ved tekniske problemer eller spørsmål, ta kontakt med vårt
kundesenter. (Se opplysninger på baksiden).
Sikkerhet
• Bruk ikke produktet dersom deler mangler eller er ødelagt.
• Hold barn og husdyr på god avstand ved montering.
• Produktet må ikke modifiseres.
• Produktet er enbeskyttelse mot sol og innsyn. Brukikke produktet isterkvind.
Produktbeskrivelse
Fleksibel løsning som beskytter mot vind og innsyn. Skjerm av terrassen eller
uteplassen raskt og enkelt, og legg den bort når du ikke skal brukeden. Kanmonteres
fra vegg til frittstående, med medfølgende frittstående stolpe som kan festes på
tregitteretc. Kanogså monteres mellom to vegger. Aluminium og grå polyester.
Innholdsliste
Nummer Benevning Antall
1 Stolpe 2
2 Innsyns-
beskyttelse
1
3 Stolpefeste 2

12
Norsk
Montering
1. Merk ut på innsynsbeskyttelsens underlag hvor hullene skalvære.
2. Plasser innsynsbeskyttelsens fot slik at den passer mot hullene på underlaget.
Skrufast med passende skruer.
3. Gjør det samme med de to stolpefestene.
Bruk
1. Fest stolpefestet til underlaget. Brukpassende skruer.
Obs! Pilenskal være vendt mot innsynsbeskyttelsen.
2. Skru stolpen fast ved åvri den medsols.

13
Norsk
3. Trekk ut innsynsbeskyttelsen og plasser håndtakets utskjøvede del istolpens
overdel. Passpå at uttaket ibeskyttelsens nedre fremre del passer inn på holderen
på foten til stolpefestet.
4. Hold ihåndtaket og trekk oppover for åløsne. Lainnsynsbeskyttelsen sakte rulle
tilbake mens du holder ihåndtaket.
Stell og vedlikehold
• Kontroller innfestingen regelmessig. Dratil skruene vedbehov.
• Bruk ikke produktet dersom beskyttelsen og/eller festet er skadet.
• Rengjør produktet regelmessig med vann og etmildt rengjøringsmiddel.
Lastoffettørkehelt.
• Stoffet må ikke tørkes med hårføner, varmevifte eller liknende.
• Innsynsbeskyttelsen skal oppbevares på ettørt sted hvis den ikke skal brukes på
enstund.
• Sørg for at innsynsbeskyttelsen er helt tørt før det leggesvekk.

14
Norsk
Avfallshåndtering
Symbolet viser til at produktet ikke skal kastes sammen med
husholdningsavfallet. Dettegjelder ihele EØS-området. Foråforebygge
eventuelle skader på helse og miljø, som følge av feil håndtering av
avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt
hånd om på enansvarsfullmåte. Benytt miljøstasjonene som er derdu
befinner deg eller ta kontakt med forhandler. Dekan se til at produktet
blir behandlet på entilfredsstillende måte som gagner miljøet.
Spesifikasjoner
Høyde 1,6m
Lengde 6 m

15
Suomi
1 32
Tuuli- ja näkösuoja
Tuotenro 31-1752 Malli KW-2030
Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten.
Pidätämme oikeuden teknisten tietojen muutoksiin. Emmevastaa mahdollisista teksti-
tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai
asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).
Turvallisuus
• Älä asenna tuotetta, jos siitä puuttuu osia tai osat ovat vioittuneet.
• Pidä lapset ja eläimet turvallisen etäisyyden päässä asennuksen aikana.
• Älä muuta tuotetta.
• Tuote antaa näkösuojaa ja suojaa auringonvalolta. Äläkäytä tuotetta voimakkaassa
tuulessa.
Tuotekuvaus
Kätevä ratkaisu, joka suojaa tuulelta ja katseilta. Nopeaja helppo asentaa ja poistaa
tarpeen mukaan. Voidaan asentaa kahden seinän tai seinän ja mukana tulevan,esim.
terassiin kiinnitettävän, tolpan välille. Alumiinia ja harmaata polyesteriä.
Pakkauksen sisältö
Numero Osa Määrä
1 Tolppa 2
2 Näkösuoja 1
3 Tolpan
kiinnike
2

16
Suomi
Asennus
1. Merkitse alustan poranreikien paikat.
2. Aseta näkösuojan jalka niin, että se sopii alustan reikiin. Ruuvaa kiinni sopivilla
ruuveilla.
3. Toimi samoin kahden tolpankiinnikkeen kanssa.
Käyttö
1. Kiinnitä tolpan kiinnike alustaan. Käytäsopivia ruuveja.
Huom.! Nuolen tulee osoittaa näkösuojaakohti.
2. Kiinnitä tolppa kiertämällä sitä myötäpäivään.

17
Suomi
3. Vedä näkösuoja esille ja aseta kahvan ulostuleva osa tolpan yläosaan.
Varmista,että näkösuojan alaetuosan lovi sopii tolpan kiinnikkeen jalan
pidikkeeseen.
4. Irrota näkösuojus pitämällä kiinni kahvasta ja vetämällä ylöspäin. Annanäkösuojan
rullautua hitaasti sisään ja pidä samalla kiinni kahvasta.
Huolto ja puhdistaminen
• Tarkasta säännöllisesti, että kiinnikkeet ovat kunnolla kiinni. Kiristä tarvittaessa.
• Älä käytä näkösuojaa, jos se tai sen kiinnikkeet ovat vioittuneet.
• Puhdista kangas säännöllisesti haalealla vedellä ja miedolla puhdistusaineella.
Annakankaan kuivua kokonaan.
• Älä kuivaa kangasta hiustenkuivaimella, lämpöpuhaltimella tai vastaavalla.
• Näkösuojaa tulee säilyttää kuivassa ja suojaisassa paikassa, jos se on pitkään
käyttämättä.
• Varmista, että kangas on täysin kuiva, ennen kuin laitat sen säilytykseen.

18
Suomi
Kierrättäminen
Tämä symboli tarkoittaa, että tuotetta ei saa laittaa kotitalousjätteen
sekaan. Ohjekoskee koko EU-aluetta. Virheellisestä kierrättämisestä
johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi
tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä
vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätys-
järjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote
kierrätetään vastuullisella tavalla.
Tekniset tiedot
Korkeus 1,6m
Pituus 6 m

19
Deutsch
1 32
Wind- und Sichtschutz
Art.Nr. 31-1752 Modell KW-2030
Vor Inbetriebnahme diekomplette Bedienungsanleitung durchlesen und aufbewahren.
Irrtümer, Abweichungen und Änderungen behalten wir unsvor. Bei technischen
Problemen oder anderen Fragen freut sich unser Kundenservice über eine
Kontaktaufnahme (Kontakt siehe Rückseite).
Sicherheitshinweise
• DasProdukt auf keinen Fall montieren, wenn Teile fehlen oder beschädigtsind.
• Kinder und Haustiere beim Aufbau in sicherem Abstand halten.
• DasProdukt niemals verändern.
• DasProdukt ist dazu vorgesehen, Schutz vor derSonne und Sichtschutz zu bieten.
DasProdukt niemals bei starkem Wind benutzen.
Produktbeschreibung
Flexible Lösung, dieohne Aufwand vor Wind und Einsicht schützt. Schirmt
dieTerrasse oder Veranda schnell und praktisch ab und kann einfach wieder entfernt
werden. Montage anWänden oder freistehend möglich, indem diemitgelieferte
freistehende Stangez. B. am Bodenrost befestigtwird. Kannauch zwischen zwei
Wänden befestigt werden. Aluminium und graues Polyester.
Lieferumgang
Nummer Bezeichnung Anzahl
1 Pfosten 2
2 Sichtschutz 1
3 Pfosten-
halterung
2

20
Deutsch
Montage
1. AnderUnterlage des Sichtschutzes markieren, wo dieLöcher gebohrt werden sollen.
2. Den Fuß des Sichtschutzes so platzieren, dass er auf dieLöcher in
derUnterlagepasst. Mitgeeigneten Schrauben befestigen.
3. Diegleichen Schritte anden beiden Pfostenhalterungen vornehmen.
Benutzung
1. DiePfostenhalterung anderUnterlage festschrauben.
Geeignete Schrauben benutzen. Hinweis: DerPfeil
muss zum Sichtschutz hin ausgerichtet werden.
2. Um den Pfosten zu befestigen, diesen mit
demUhrzeigersinn drehen.
