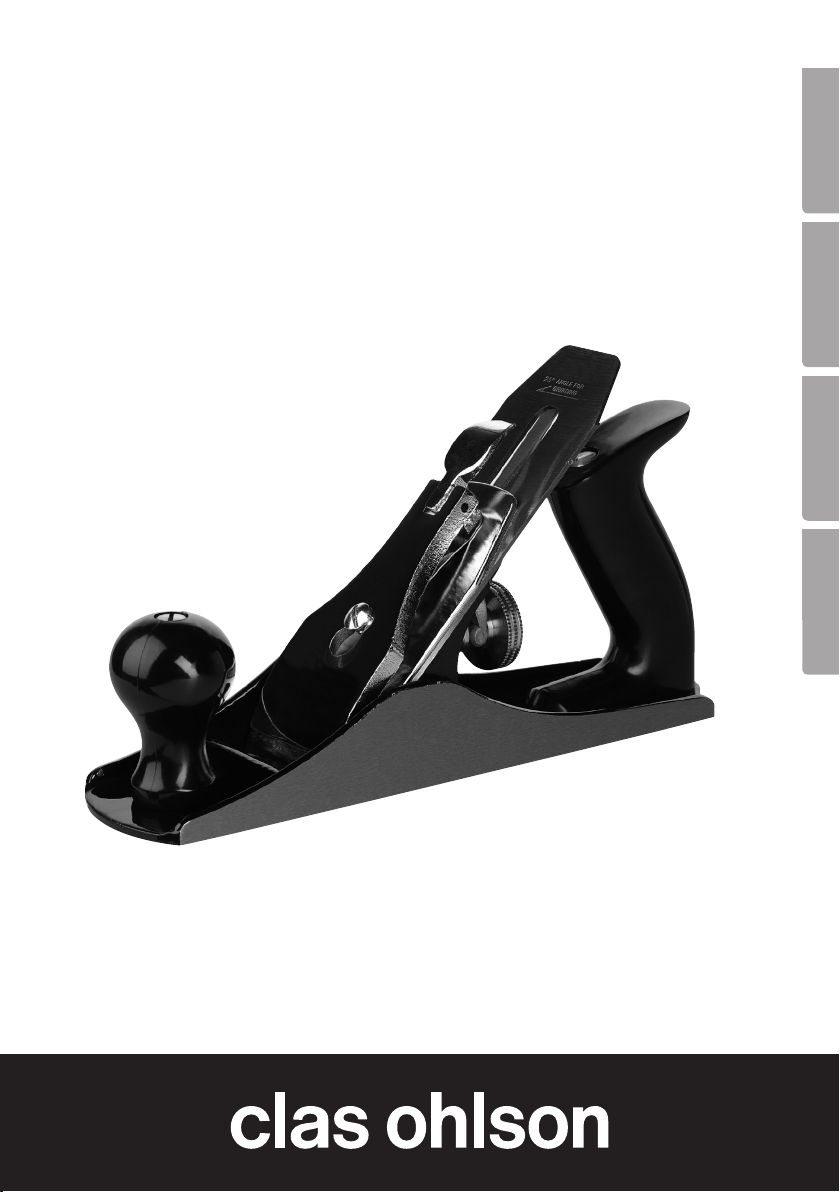

Smoothing Plane
Putshyvel
Pusshøvel
Käsihöylä
Art.no
40-7366 Ver. 201001

3
English

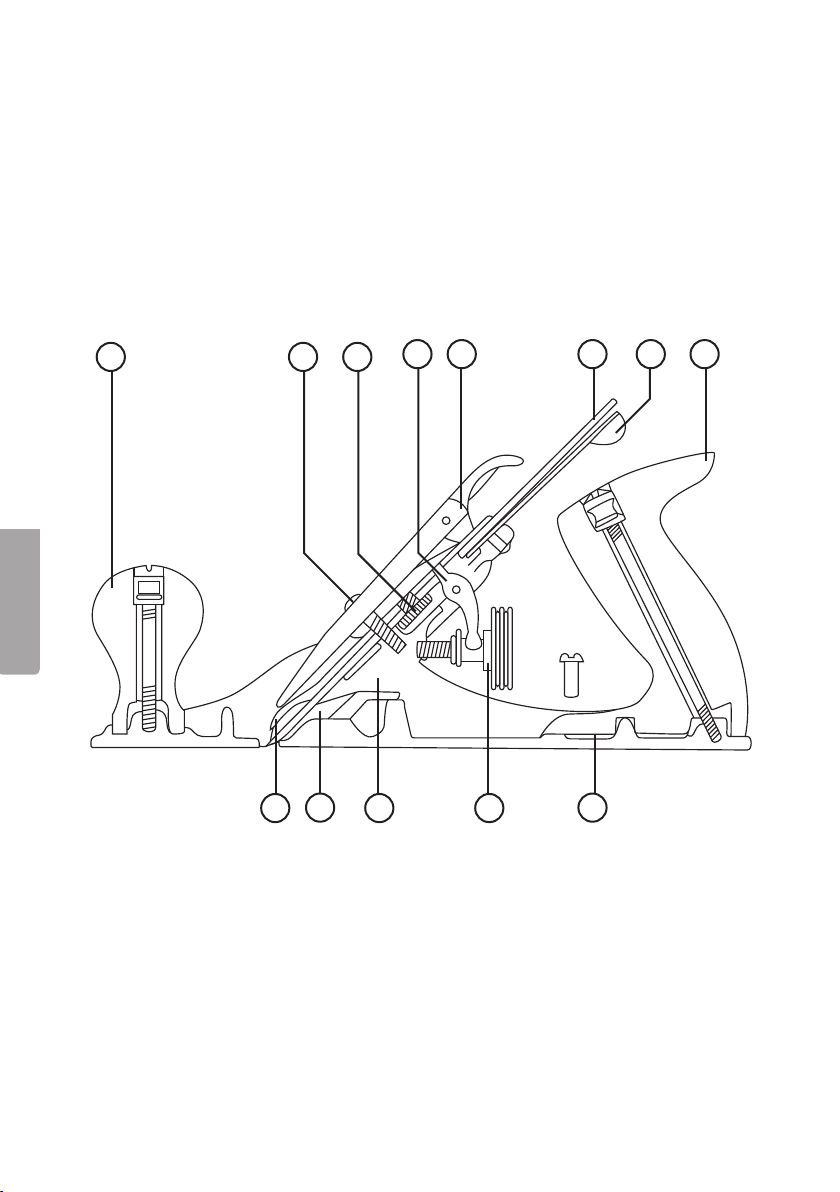

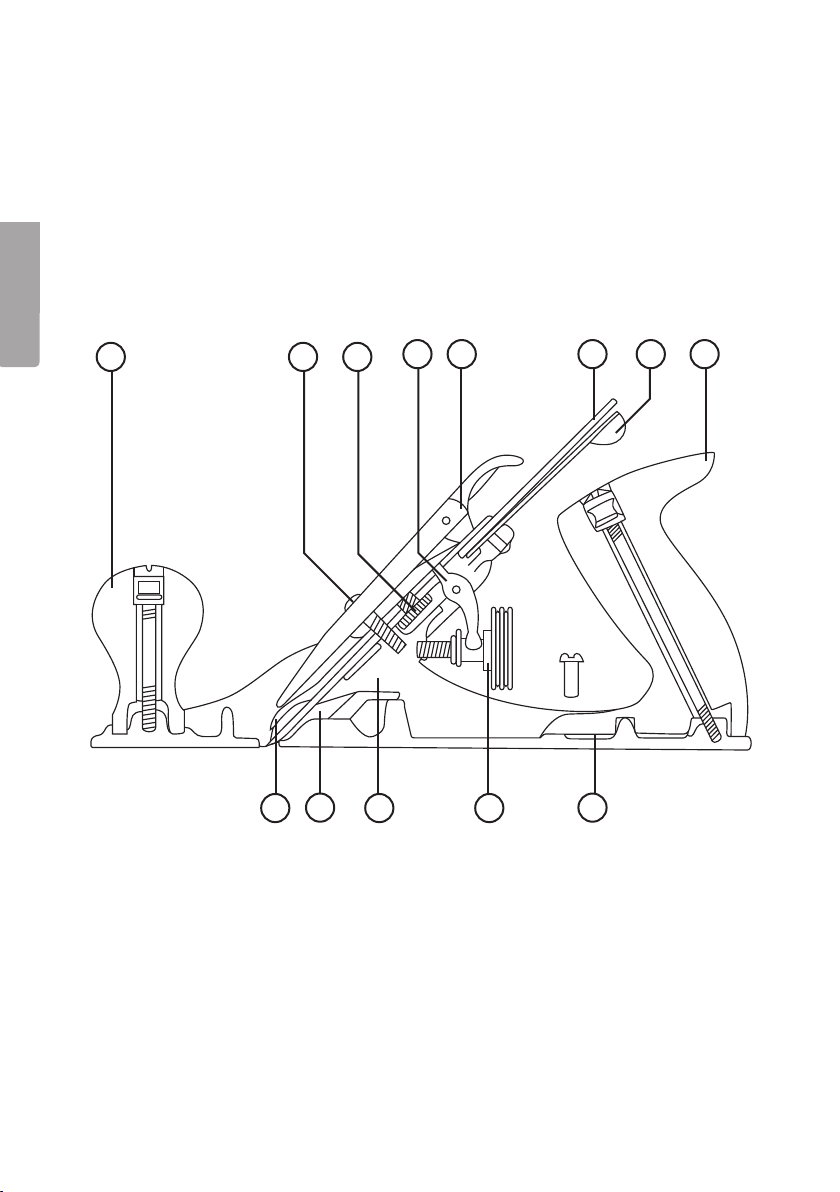

1 2 3 4 5 6 7 8
910 11 12 13
Smoothing Plane
Art.no 40-7366
Please read the entire instruction manual before use and save it for future reference.
We reserve the right for any errors in text or images and for making any necessary
technical changes to this document. If you should have any questions concerning
technical problems please contact our Customer Services.

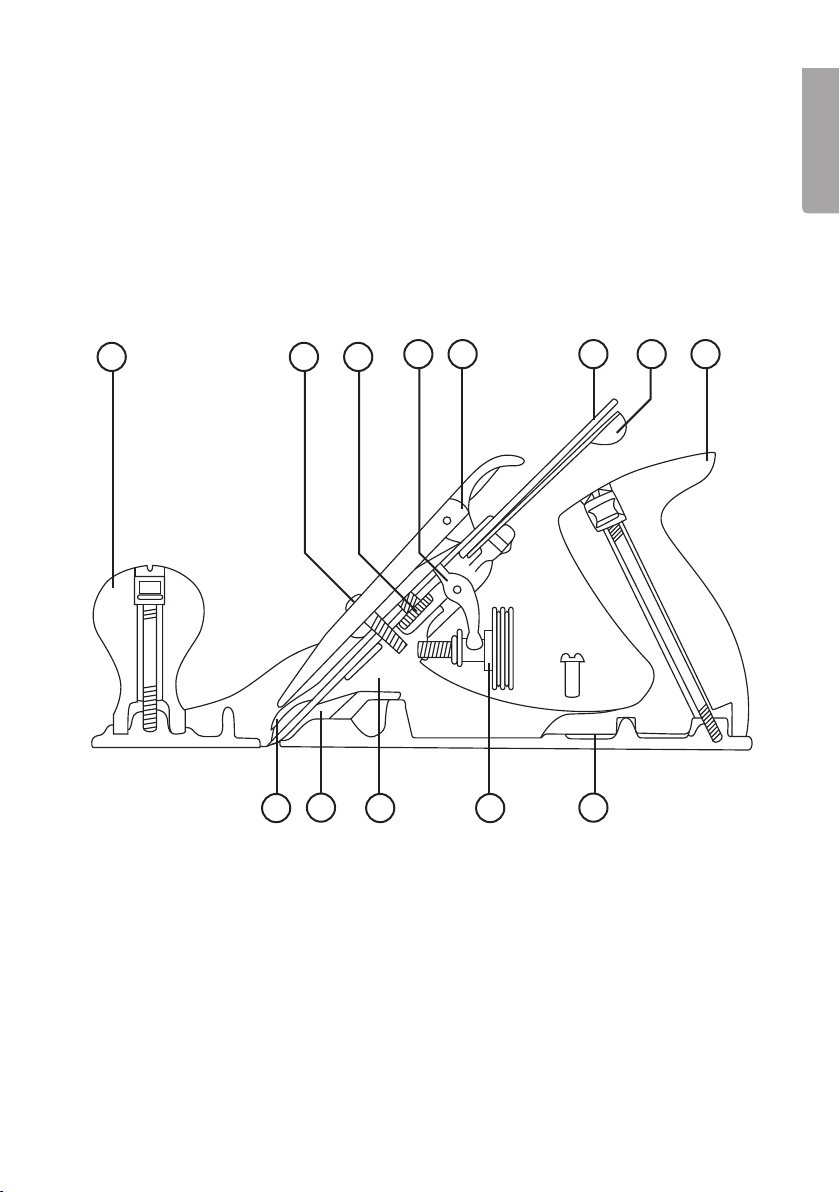

Parts
1. Knob
2. Lever screw
3. Cap iron screw
4. Y-lever
5. Lever cap
6. Iron
7. Lateral adjustment lever
8. Handle
9. Cap iron
10. Frog
11. Frog fixing screw
12. Depth adjustment knob
13. Base

4
English
Before use
Preparing the plane iron for grinding or honing:
1. Lift the lever cap (5).
2. Remove the plane iron (6) and the cap iron (9).
3. Undo the cap iron screw (3), slide the cap iron (9) upwards and then remove it.

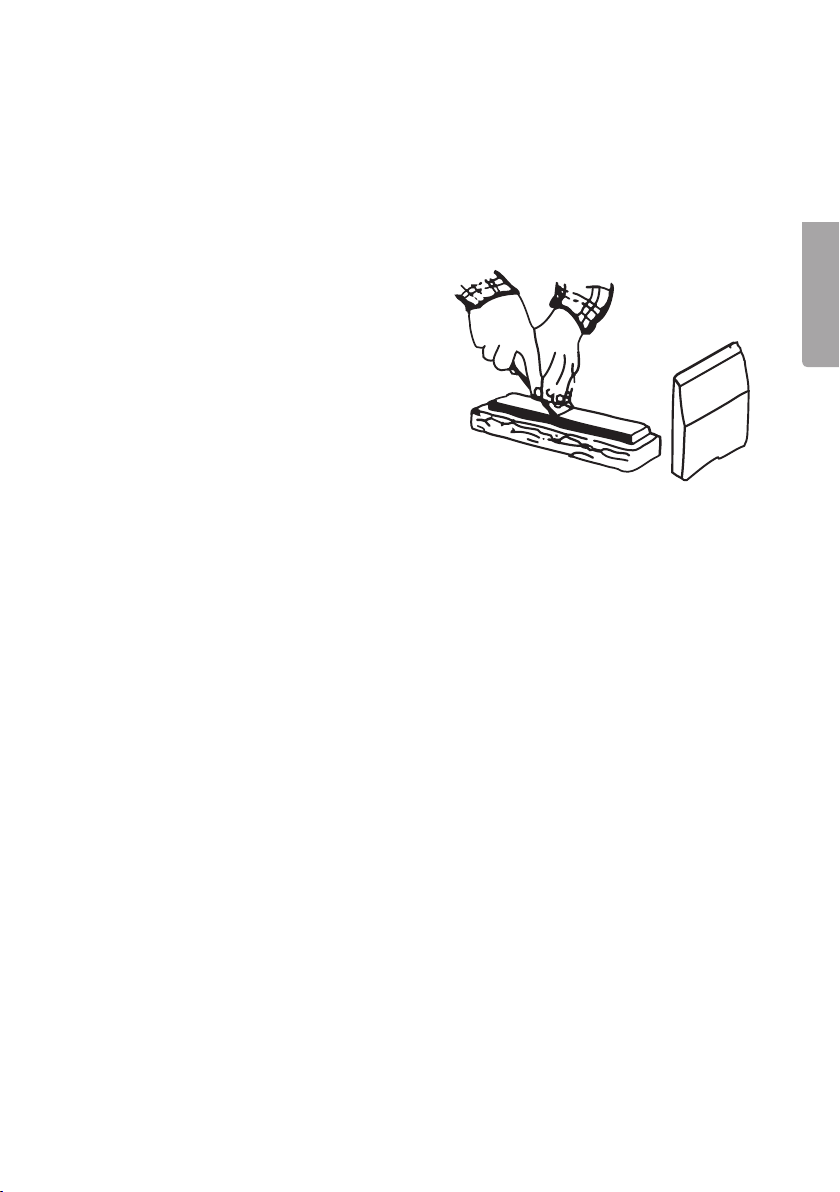

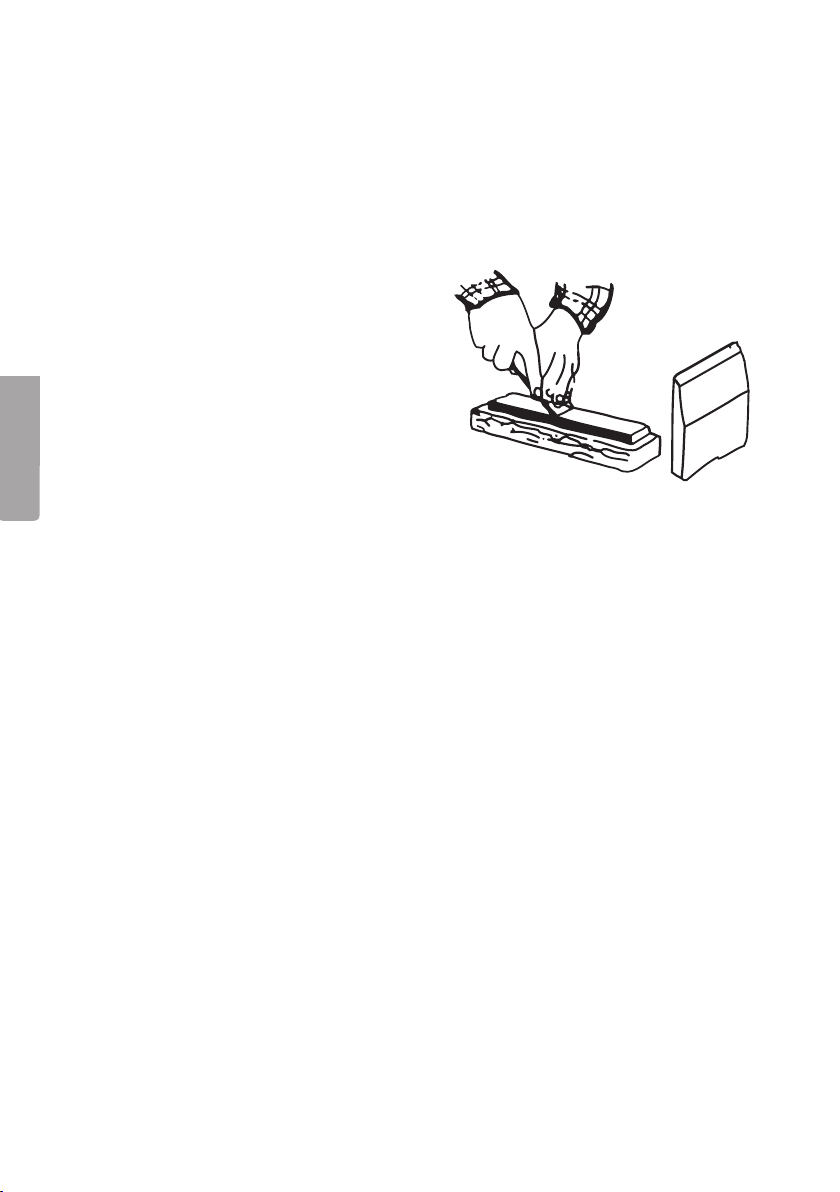

Honing
This plane iron has a primary bevel of 25˚.
Before use, the angle can be honed to 30˚.
Use a good quality flat oilstone.
1. Lay the iron against the oilstone at an
angle of 25° and increase the cutting
angle to 30°.
2. Stroke the iron backwards and
forwards across the oilstone.
3. Finish off the honing by turning the iron
over and stroking it lightly across the
oilstone a few times.
Grinding
It will be necessary to grind the edge of the plane iron if the cutting edge is damaged
or if you need to alter the bevel angle significantly. The plane iron should be ground
using a wet stone bench grinder or other lubricated stone to prevent overheating.
Setting the cap iron
Reverse the steps taken to remove the plane iron and cap iron.
Adjusting the plane
The mouth opening should be adjusted according to the material to be planed.
Fine cabinet work, traverse planing or planing end grain requires a small mouth,
whilst general purpose work requires a larger mouth.
1. Remove the plane iron (6) and the cap iron (9).
2. Slacken the frog fixing screws (11).
3. Replace the plane iron (6) and the cap iron (9) but do not tighten them.
4. Adjust the iron to the correct depth.
5. Move the frog (10) forwards or backwards to set the mouth gap.
6. Remove the plane iron (6) and the cap iron (9).
7. Carefully tighten the frog fixing screws (11).
8. Reassemble all the parts.

5
English

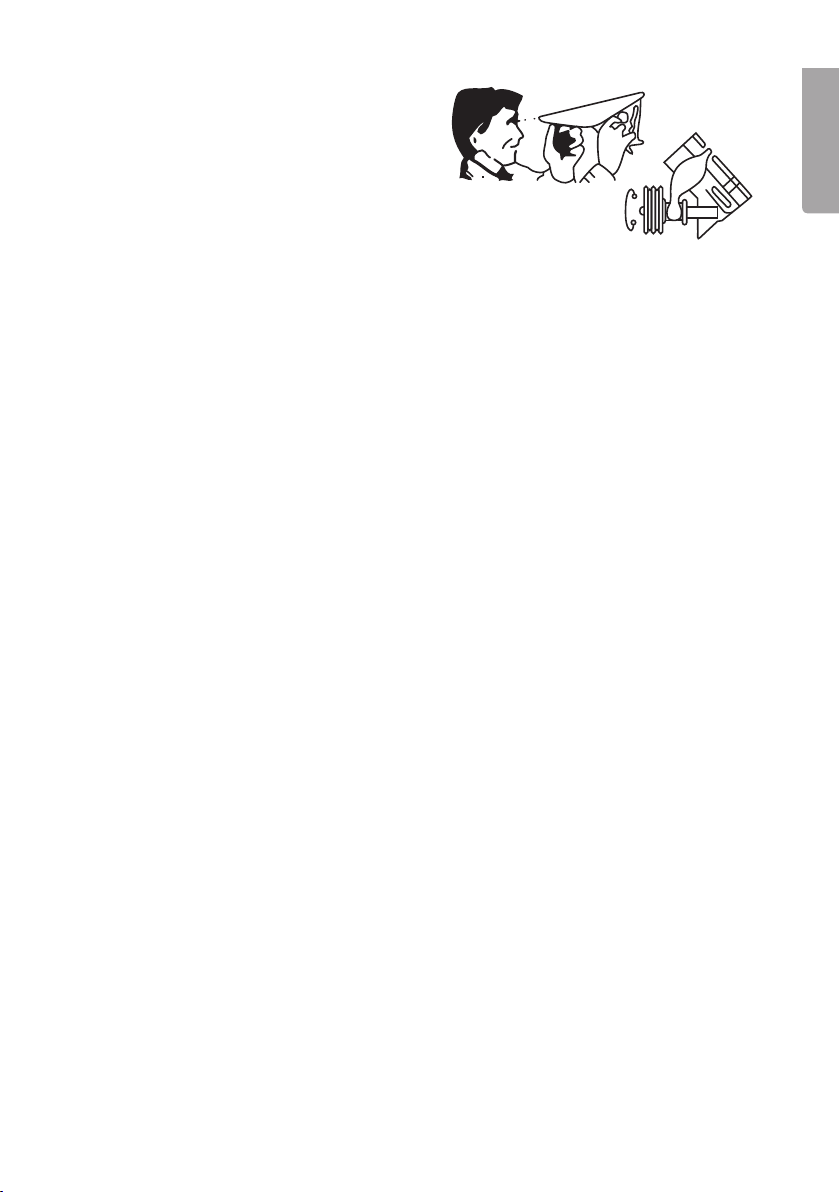

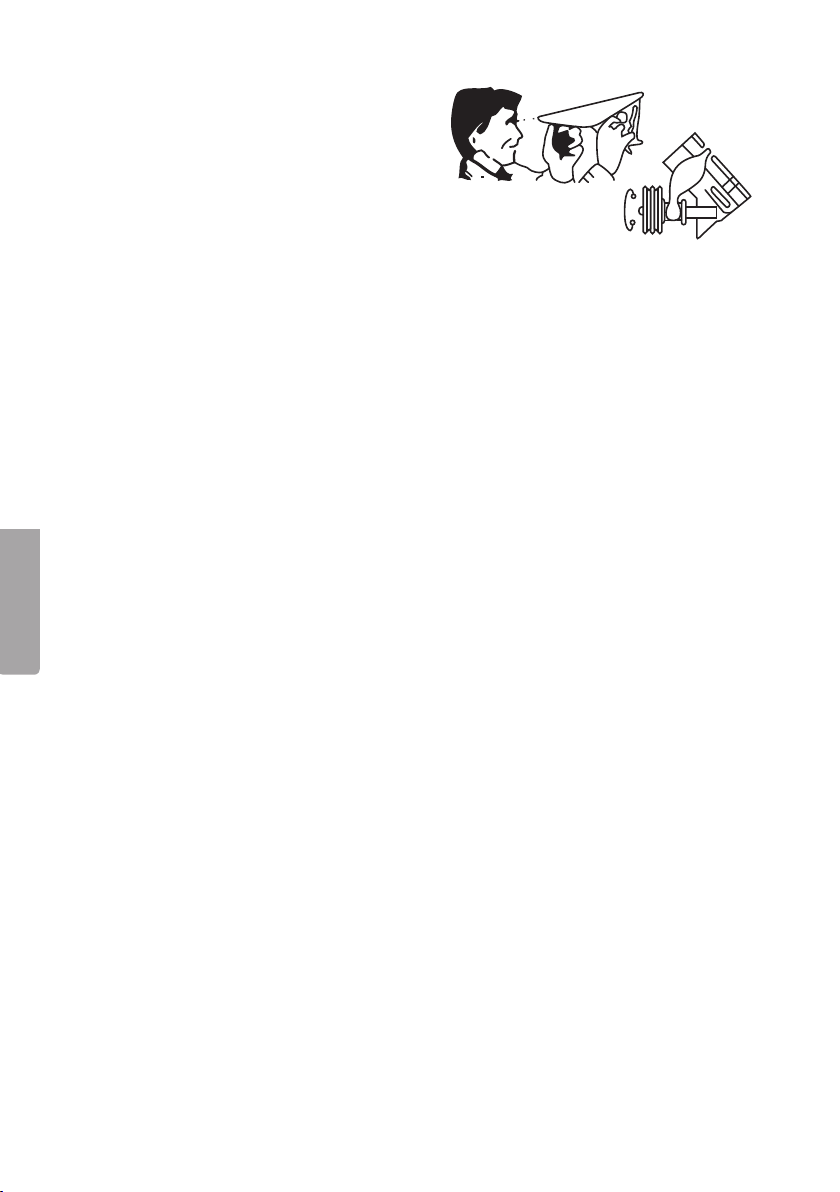

Adjusting the cutting depth
Hold the plane as shown in the figure.
Adjust the cutting depth using the
adjustment knob (12) so that the
iron protrudes through the mouth
approximately the thickness of a hair.
Lateral adjustment
Sight down the sole of the plane and use the lateral adjustment lever (7) to adjust the
iron by skewing it so that it the depth of cut is uniform across the mouth.
Helpful hints
• After honing the blade, remove any burrs by stropping it gently across a piece of
soft wood.
• Always keep the edge of the plane iron razor sharp.
• Use as little cutting depth as possible.
• Plane in the direction of the grain.
• Rub a little candle wax onto the sole of the plane to reduce friction.
• Clear the mouth of shavings regularly.
• Keep all metal parts oiled when the plane is not in use.
• Never clean the plane with abrasive cleaning agents.
• Lay the plane on its side when it is not in use.
Disposal
Follow local ordinances when disposing of this product. If you are unsure of how to
dispose of this product, please contact your municipality.
Specifications
Weight 1.5 kg
Soleplate 250 x 62 mm

6
Svenska
1 2 3 4 5 6 7 8
910 11 12 13
Putshyvel
Art.nr 40-7366
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida
bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tek-
niska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).
Delar
1. Knopphandtag
2. Justerskruv
3. Spånbrytarskruv
4. Gaffel
5. Reglage
6. Blad
7. Justerspak
8. Handtag
9. Spånbrytare
10. Justerbar bädd
11. Fästskruvar för bädd
12. Justerratt
13. Bas

7
Svenska
Innan användning
Förbered putshyveln för slipning eller bryning:
1. Lyft reglaget (5).
2. Ta bort bladet (6) och spånbrytaren (9).
3. Lossa på spånbrytarskruven (3) och för sedan spånbrytaren (9) bakåt och ta bort den.
Bryning
Putshyveln levereras med en eggvinkel
på 25°. Innan användning kan eggvinkeln
brynas till 30°. Använd en brynsten av
god kvalitet.
1. Placera bladet på brynstenen i 25°
och höj sedan till 30°.
2. För sedan bladet fram och tillbaka
på brynstenen.
3. Finputsa genom att vända bladet och
dra några försiktiga drag på brynstenen.
Slipning
Omslipning är nödvändigt om eggen skadats eller om eggvinkeln behöver ändras
mycket. Omslipning måste ske i våtslip för att undvika överhettning.
Sätt tillbaka spånbrytaren
Följ processen för borttagning fast i omvänd ordning.
Inställningar
Spånöppningens storlek beror på vilket material du ska putshyvla. Finhyvling av t.ex.
ändträ kräver en liten öppning, medan grövre ytor kräver en större öppning.
1. Ta bort bladet (6) och spånbrytaren (9).
2. Lossa på fästskruvarna för bädden (11).
3. Sätt tillbaka bladet (6) och spånbrytaren (9) men spänn inte fast dem.
4. Justera bladet.
5. För den justerbara bädden (10) fram och tillbaka för att justera spånöppningen.
6. Ta bort bladet (6) och spånbrytaren (9).
7. Håll positionen och skruva sedan fast fästskruvarna (11).
8. Sätt tillbaka alla delar.

8
Svenska

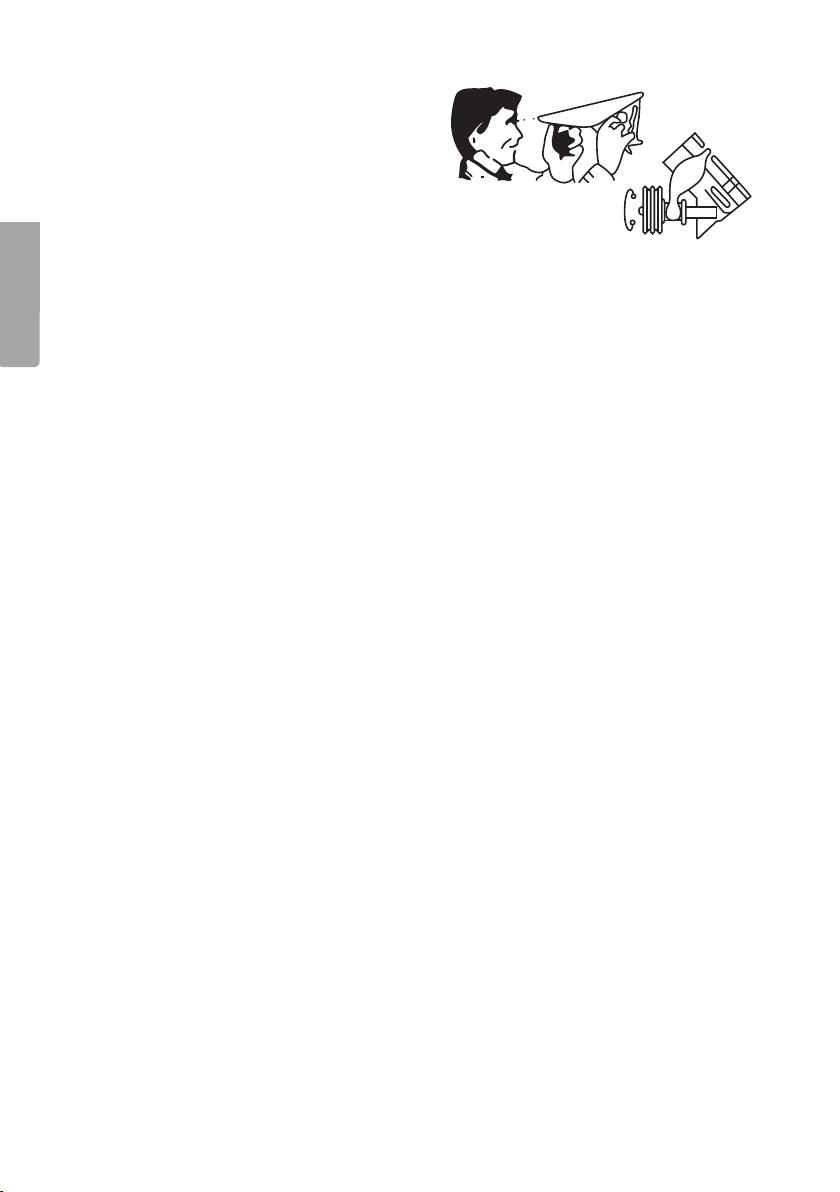

Ställa in skärdjupet
Håll putshyveln som bilden visar. Jus-
tera djupet med justerratten (12) så att
bladets utstick är ungefär lika tjockt
som ett hårstrå.
Ställa in sidovinkel
Ställ ned putshyveln och använd justerspaken (7) för att justera sidovinkeln.
Tips och råd
• Efter bryning av bladet, dra det lätt på en mjuk träbit.
• Håll alltid bladet vasst.
• Använd minimalt utstick på putshyveln.
• Hyvla i samma riktning som fiberriktningen.
• Stryk lite stearin på botten av putshyveln för mindre friktion.
• Håll putshyveln ren och fri från spån etc.
• Håll de metalldelarna oljade när putshyveln inte används.
• Rengör aldrig med slipande rengöringsmedel eller liknande.
• Lägg putshyveln på sidan när den inte används.
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Är du osäker på hur du ska gå tillväga, kontakta din kommun.
Specifikationer
Vikt 1,5 kg
Sula 250 x 62 mm

9
Norsk
1 2 3 4 5 6 7 8
910 11 12 13
Pusshøvel
Art.nr. 40-7366
Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk. Vi reserverer
oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer
eller andre spørsmål, ta kontakt med vårt kundesenter (se opplysninger på baksiden).
Deler
1. Knotthåndtak
2. Justerskrue
3. Sponbryteskrue
4. Gaffel
5. Regulering
6. Høveljern
7. Justerspake
8. Håndtak
9. Sponbryter
10. Justerbar blokk
11. Festeskruer for blokk
12. Justerratt
13. Hoveddel (høvelhus)

10
Norsk
Før bruk
Gjør pusshøvelen klar til sliping eller bryning:
1. Løft opp reguleringen (5).
2. Fjern jernet (6) og sponbryteren (9).
3. Løsne på sponbryterskruen (3) og før deretter sponbryteren (9) bakover og fjern den.
Bryning
Høvelen leveres med en eggvinkel på 25°.
Før bruk kan denne vinkelen brynes til 30°.
Bruk et bryne av god kvalitet.
1. Plasser bladet på brynet i 25° og hev
deretter til 30°.
2. Før deretter bladet fram og tilbake på
brynet.
3. Finpuss ved å vende jernet og dra noen
forsiktige drag på brynet.
Sliping
Det kan være nødvendig å slipe opp eggen dersom den blir skadet eller hvis vinkelen
skal endres. Denne slipingen må utføres som våtsliping for å unngå overoppheting.
Sett sponbryteren tilbake
Følg prosessen for å fjerne, men i omvendt rekkefølge.
Innstillinger
Størrelsen som velges på sponåpningen er avhengig av hvilket materiale man skal
arbeide med. Finhøvling av f.eks. endetre krever en liten åpning, mens grovere flater
krever større åpning.
1. Fjern bladet (6) og sponbryteren (9).
2. Løsne på festeskruene på blokken (11).
3. Sett jernet (6) og sponbryteren (9) tilbake, men ikke spenn dem fast.
4. Juster jernet.
5. Før den justerbare blokken (10) fram og tilbake for å justere sponåpningen.
6. Fjern jernet (6) og sponbryteren (9).
7. Hold posisjonen og trekk til festeskruene (11).
8. Sett alle delene tilbake.

11
Norsk
Still inn skjærdybden
Hold pusshøvelen som bildet viser.
Juster dybden med justerrattet (12)
slik at jernets utstikk er omtrent like
tykt som et hårstrå.
Still inn sidevinkelen
Sett pusshøvelen ned og bruk justerspaken (7) for å justere sidevinkelen.
Tips og råd
• Etter bryning av jernet, trekk det lett over en myk trebit.
• Hold alltid jernet skarpt.
• Bruk minimalt utstikk på pusshøvelen.
• Høvle med fiberretningen.
• Stryk litt stearin på bunnen av pusshøvelen for å redusere friksjonen.
• Hold høvelen ren og fri for spon etc.
• Hold metalldelene oljet når høvelen ikke er i bruk.
• Rengjør aldri med slipende rengjøringsmiddel eller liknende.
• La pusshøvelen ligge på siden når den ikke er i bruk.
Avfallshåndtering
Når produktet skal kasseres, må det skje i henhold til lokale forskrifter.
Ved usikkerhet, ta kontakt med lokale myndigheter.
Spesifikasjoner
Vekt 1,5 kg
Såle 250 x 62 mm

12
Suomi
1 2 3 4 5 6 7 8
910 11 12 13
Käsihöylä
Tuotenro 40-7366
Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta
varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista
teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään
tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).
Osat
1. Nuppikahva
2. Säätöruuvi
3. Lastunmurtajan ruuvi
4. Haarukka
5. Säädin
6. Terä
7. Säätövipu
8. Kahva
9. Lastunmurtaja
10. Säädettävä alusta
11. Alustan kiinnitysruuvit
12. Säätönuppi
13. Laite

13
Suomi
Ennen käyttöä
Käsihöylän valmistaminen hiontaa tai teroitusta varten:
1. Nosta säädintä (5).
2. Irrota terä (6) ja lastunmurtaja (9).
3. Löysää lastunmurtajan ruuvia (3),vie lastunmurtajaa (9) taaksepäin ja irrota se.

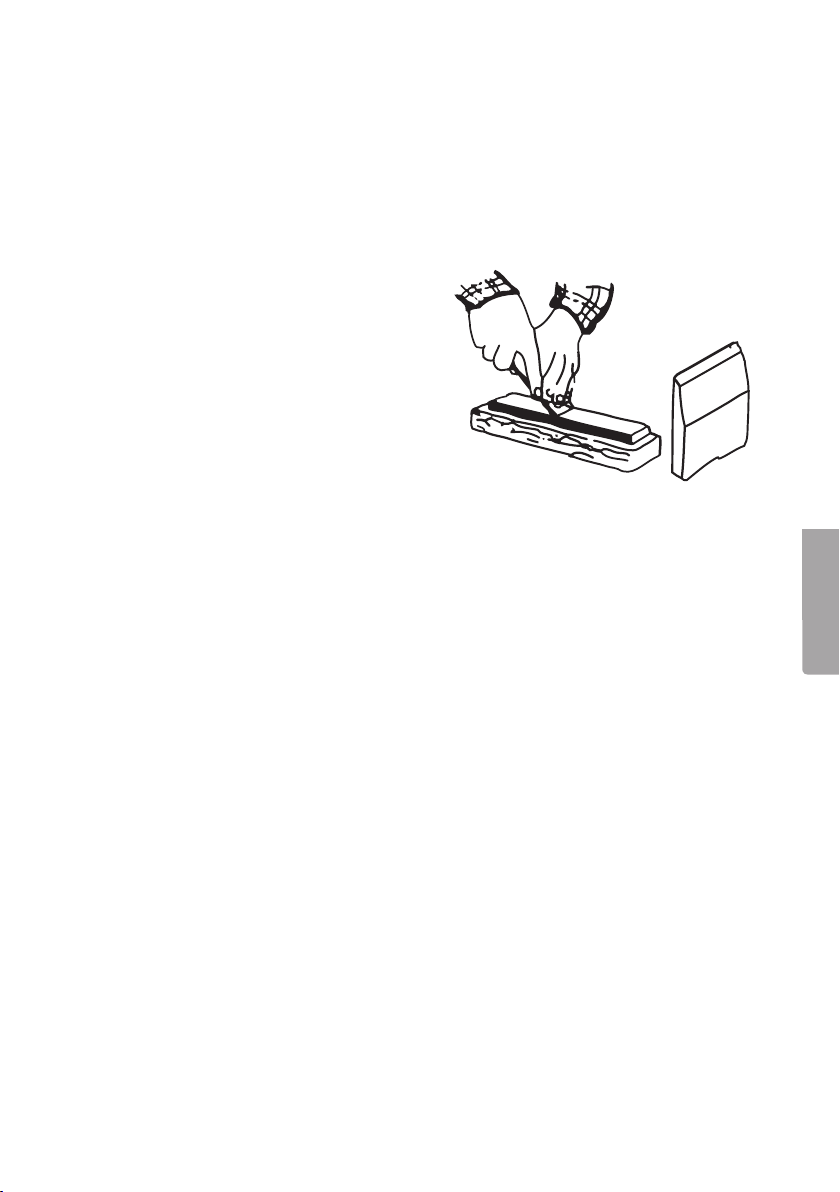

Teroitus
Käsihöylän teräkulma on 25°. Voit ennen
käsihöylän käyttöä teroittaa sen 30°:seen
Käytä laadukasta kovasinta.
1. Aseta terä kovasimeen 25°:n kohdalle
ja korota 30°:seen.
2. Liikuta terää edestakaisin
kovasinta vasten.
3. Viimeistele kääntämällä terä ja
vetämällä sitä muutaman kerran
varovasti kovasinta vasten.
Hiominen
Terä tulee hioa, jos terä on vaurioitunut tai teräkulmaa pitää muuttaa paljon.
Hionta tulee tehdä märkähiontana, jotta vältetään ylikuumeneminen.
Lastunmurtajan asettaminen takaisin paikalleen
Noudata poistamisohjeita päinvastaisessa järjestyksessä.
Asetukset
Lastuaukon koko riippuu höylättävästä materiaalista. Esimerkiksi päätypuun höyläys
vaatii pienen aukon, kun taas karkeammat pinnat vaativat suuremman aukon.
1. Irrota terä (6) ja lastunmurtaja (9).
2. Löysennä alustan kiristysruuveja (11).
3. Aseta terä (6) ja lastunmurtaja (9) takaisin paikoilleen, mutta älä kiristä niitä.
4. Säädä terä.
5. Säädä lastuaukkoa liikuttamalla säädettävää alustaa (10) edestakaisin.
6. Irrota terä (6) ja lastunmurtaja (9).
7. Säilytä aukon asento ja ruuvaa kiinnitysruuvit (11) kiinni.
8. Aseta kaikki osat takaisin paikoilleen.

14
Suomi
Höyläyssyvyyden asettaminen
Pidä käsihöylää kuvan osoittamalla
tavalla. Säädä syvyyttä säätönupilla
(12), kunnes terää on näkyvissä noin
hiuksen paksuisesti.
Terän kallistuksen asettaminen
Laske käsihöylä alas ja säädä terän kallistusta säätövivulla (7).
Käyttövinkkejä
• Kun olet teroittanut terän, vedä sitä kevyesti pehmeää puupalaa vasten.
• Pidä terä aina terävänä.
• Käytä mahdollisimman pientä höyläyssyvyyttä.
• Höylää puun kuitujen suuntaisesti.
• Sivele hieman steariinia käsihöylän pohjaan kitkan vähentämiseksi.
• Pidä käsihöylä puhtaana lastuista ym.
• Pidä metalliosat öljyttyinä, kun et käytä käsihöylää.
• Älä puhdista käsihöylää hankaavilla puhdistusaineilla tai vastaavilla muilla aineilla.
• Aseta käsihöylä säilöön, kun et käytä sitä.
Kierrätys
Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.
Kysy tarkempia kierrätysohjeita kuntasi jäteneuvonnasta.
Tekniset tiedot
Paino 1,5 kg
Pohja 250 x 62 mm

Sverige
Kundtjänst Tel: [phone]
Fax: [phone]
E-post: [e-mail]
Internet www.clasohlson.se
Post Clas Ohlson AB, 793 85 INSJÖN
Norge
Kundesenter Tlf.: 23 21 40 00
Faks: 23 21 40 80
E-post: [e-mail]
Internett www.clasohlson.no
Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO
Suomi
Asiakaspalvelu Puh.: 020 111 2222
Sähköposti: [e-mail]
Internet www.clasohlson.fi
Osoite Clas Ohlson Oy, Annankatu 34–36 A, 00100 HELSINKI
Great Britain
For consumer contact, please visit
www.clasohlson.co.uk and click on
customer service.
Internet www.clasohlson.co.uk
