In-Sight®2000 Series
Vision Sensor
Manual
2020 October 20
Revision: 6.1.0.3

Regulations/Conformity
Note: For the most current CE declaration and regulatory conformity
information, see the Cognex support site: cognex.com/support.
Safety and Regulatory
Manufacturer Cognex Corporation
One Vision Drive
Natick, MA 01760 USA
In-Sight 2000 Series Vision Sensor: Regulatory Model R00039
In-Sight 2000 Mini Series Vision Sensor: Regulatory Model 1ABD
In-Sight 2000 Mini Series Vision Sensor (PoE models): Regulatory Model 1ABF
This is a class A product. In a domestic environment this product may cause radio interference in
which case the user may be required to take immediate measures. This equipment complies with
the essential requirements of the EU Directive 2014/30/EU. Declarations are available from your
local representative.
EU RoHS Compliant to the most recent applicable directive.
FCC FCC Part 15, Class A
This equipment has been tested and found to comply with the limits for a Class A digital device,
pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection
against harmful interference when the equipment is operated in a commercial environment. This
equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in
accordance with the instruction manual, may cause harmful interference to radio communications.
Operation of this equipment in a residential area is likely to cause harmful interference in which
case the user will be required to correct the interference at his own expense.
Korea In-Sight 2000 Series Vision Sensor: Regulatory Model R00039: R-REM-CGX-R00039
In-Sight 2000 Mini Series Vision Sensor: Regulatory Model 1ABD: MSIP-REM-CGX-DM260
In-Sight 2000 Mini Series Vision Sensor (PoE models): Regulatory Model 1ABF: MSIP-REM-
CGX-DM260PoE
This device is certified for office use only and if used at home, there can be frequency interference
problems.
Canadian
EMC
Compliance
This Class A digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la
classe A est conforme à la norme NMB-003 du Canada.
1

Safety and Regulatory
UL and CUL
NRTL
Statement
UL 60950-1, 2nd Edition, 2014-10-14
CAN/CSA C22.2 No. 60950-1-07, 2nd Edition, 2014-10
CB UL IEC/EN 60950-1. CB report available upon request.
2

China RoHS
Hazardous Substances 有害物质
Part Name
部件名称 Lead (Pb) 铅Mercury
(Hg)
汞
Cadmium
(Cd)
镉
Hexavalent
Chromium
(Cr (VI))
六价铬
Polybrominated
biphenyls (PBB)
多溴联苯
Polybrominated
diphenyl ethers
(PBDE)
多溴二苯醚
Regulatory
Model
R00039
Regulatory
Model 1ABD
Regulatory
Model 1ABF
X O O O O O
This table is prepared in accordance with the provisions of SJ/T 11364.
这个标签是根据SJ / T 11364 的规定准备的。
O: Indicates that said hazardous substance contained in all of the homogeneous materials for this part is below the
limit requirement of GB / T26572 - 2011.
表示本部件所有均质材料中含有的有害物质低于GB / T26572 - 2011 的限量要求。
X: Indicates that said hazardous substance contained in at least one of the homogeneous materials used for this
part is above the limit requirement of GB / T26572 - 2011.
表示用于本部件的至少一种均质材料中所含的危害物质超过GB / T26572 - 2011 的限制要求。
3

For European Community Users
Cognex complies with Directive 2012/19/EU OF THE EUROPEAN PARLIAMENT
AND OF THE COUNCIL of 4 July 2012 on waste electrical and electronic equipment
(WEEE).
This product has required the extraction and use of natural resources for its
production. It may contain hazardous substances that could impact health and the
environment, if not properly disposed.
In order to avoid the dissemination of those substances in our environment and to
diminish the pressure on the natural resources, we encourage you to use the
appropriate take-back systems for product disposal. Those systems will reuse or
recycle most of the materials of the product you are disposing in a sound way.
The crossed out wheeled bin symbol informs you that the product should not
be disposed of along with municipal waste and invites you to use the appropriate
separate take-back systems for product disposal.
If you need more information on the collection, reuse, and recycling systems, please
contact your local or regional waste administration.
You may also contact your supplier for more information on the environmental
performance of this product.
4

Precautions
To reduce the risk of injury or equipment damage, observe the following precautions
when you install the Cognex product:
lThis device requires the use of an LPS or NEC class 2 power supply. Any
other voltage creates a risk of fire or shock and can damage the
components. Applicable national and local wiring standards and rules must
be followed.
lRoute cables and wires away from high-current wiring or high-voltage
power sources to reduce the risk of damage or malfunction from the
following causes: over-voltage, line noise, electrostatic discharge (ESD),
power surges, or other irregularities in the power supply.
lThis product is intended for industrial use in automated manufacturing or
similar applications.
lThe safety of any system incorporating this product is the responsibility of
the assembler of the system.
lDo not install Cognex products where they are exposed to environmental
hazards such as excessive heat, dust, moisture, humidity, impact, vibration,
corrosive substances, flammable substances, or static electricity.
lDo not expose the image sensor to laser light. Image sensors can be
damaged by direct, or reflected, laser light. If your application requires laser
light that might strike the image sensor, use a lens filter at the corresponding
laser wavelength. For suggestions, contact your local integrator or
application engineer.
lThis product does not contain user-serviceable parts. Do not make
electrical or mechanical modifications to product components.
Unauthorized modifications can void your warranty.
5

lInclude service loops with cable connections. Changes or modifications not
expressly approved by the party responsible for regulatory compliance
could void the user’s authority to operate the equipment.
lEnsure that the cable bend radius begins at least six inches from the
connector. Cable shielding can be degraded or cables can be damaged or
wear out faster if a service loop or bend radius is tighter than 10X the cable
diameter.
lThis device is certified for office use only and if used at home, there can be
frequency interference problems.
lThis device should be used in accordance with the instructions in this
manual.
lApplicable national and local wiring standards and rules must be followed.
lAll specifications are for reference purposes only and can change without
notice.
6

7

8

Installation
Installation procedures and specifications are presented in detail in the In-Sight®
2000 Series Vision Sensor Reference Guide, which is installed with In-Sight Explorer
software. To view the manual, from the Windows Start menu, select the following
path: All Programs >Cognex >In-Sight >In-Sight Explorer x.x.x >Documentation.
Note:
lCables are sold separately.
lIf a standard component is missing or damaged, immediately contact
your Cognex Authorized Service Provider (ASP) or Cognex
Technical Support.
CAUTION:All cable connectors are keyed to fit the connectors on the vision
sensor. Do not force the connections or damage may occur.

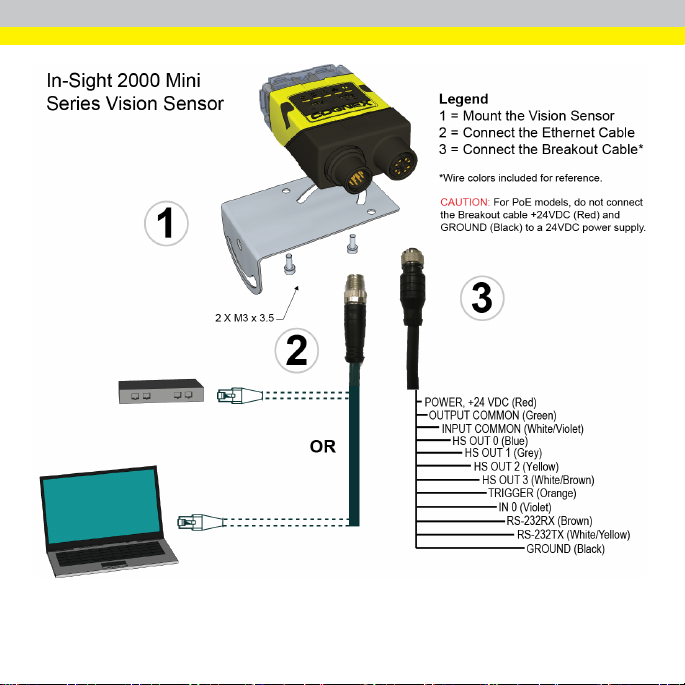

Mount the Vision Sensor
Mounting the vision sensor at a slight angle (15°) can reduce reflections and improve
performance.
Use the universal mounting bracket (DM100-UBRK-000) with the mounting holes
on the I/O connector module.
9

Connect the Ethernet Cable
1. Connect the Ethernet cable M12 connector to the vision sensor Ethernet
connector.
2. Connect the Ethernet cable RJ-45 connector to a switch/router or PC, as
applicable. For PoE models, connect the Ethernet cable to a PoE switch
port or other PoE sources.
Connect the Breakout Cable (Optional for
PoE Models)
CAUTION:If you purchased an In-Sight 2000 vision sensor with PoE (Power
over Ethernet) model, the Breakout cable is used only to connect the I/O or
serial wires to a PLC or a serial device. Do not connect the Breakout cable to a
24VDC power supply.
Note: You can clip unused wires short or use a tie made of non-conductive
material to tie them back. Keep bare wires separated from the +24VDC wire.
1. Verify that the 24VDC power supply is unplugged and not receiving power.
2. Optionally, connect the I/O or serial wires to an appropriate device (for
example, a PLC or a serial device).
3. For non-PoE models, attach the Breakout cable +24VDC (red wire) and
GROUND (black wire) to the corresponding terminals on the power supply.
CAUTION:Never connect voltages other than 24VDC. Always
observe the polarity shown.
10

4. Attach the Breakout cable M12 connector to vision sensor Power, I/O and
RS-232 connector.
5. Restore power to the 24VDC power supply and turn it on if necessary.
11

Install Software and Documentation
To configure an In-Sight vision sensor, In-Sight Explorer software must be installed
on a networked PC. In-Sight software is available as a free download from the In-
Sight support site: cognex.com/support/insight.
Log On to the Vision Sensor
1. Open the In-Sight Explorer software.
2. From the Get Connected Application Step, select your In-Sight vision
sensor from the Select an In-Sight Sensor or Emulator group box and click
Connect.
In-Sight 2000 Vision Sensor Specifications
Specifications 2000-110 2000-
120/120C
2000-
130/130C 2000-23M 2000- 230/230C
2001-
230/230C
Temperature Operating: 0°C to 40°C (32°F to 104°F)
Storage: -10°C to 60°C (14°F to 140°F)
Maximum
Humidity
< 95%, non-condensing
Protection IP65 when all connectors are attached to cables or shielded by a sealing cap
Shock (Shipping
and Storage)
IEC 60068-2-27: 1000 shocks, semi-sinusoidal, 11g, 10ms
Vibration
(Shipping and
Storage)
IEC 60068-2-6: vibration test in each of the three main axis for 2 hours @ 10 Gs (10 to 500 Hz
at 100m/s2 /15mm)
12

In-Sight 2000 Mini Vision Sensor
Specifications
Specifications 2000 Mini-
110
2000 Mini-
120/120C
2000 Mini-
130/130C
2000 Mini-
23M
2000 Mini-
230/230C
2001 Mini-
230/230C
Temperature Operating: 0°C to 40°C (32°F to 104°F)
Storage: -10°C to 60°C (14°F to 140°F)
Maximum
Humidity
< 95%, non-condensing
Protection IP65 when all connectors are attached to cables or shielded by a sealing cap
Shock (Shipping
and Storage)
IEC 60068-2-27: 1000 shocks, semi-sinusoidal, 11g, 10ms
Vibration
(Shipping and
Storage)
IEC 60068-2-6: vibration test in each of the three main axis for 2 hours @ 10 Gs (10 to 500 Hz
at 100m/s2 /15mm)
13

規制情報/適合宣言
注: CE 適 合 宣 言 および規 制 に関 する最 新 情 報 については、Cognex オンライ
ンサポートセンターにアクセスしてください。cognex.com/support
安全規制
製造者 Cognex Corporation
One Vision Drive
Natick, MA 01760 USA
In-Sight 2000 シリーズビジョンセンサ:規制モデルR00039
In-Sight 2000 Mini シリーズビジョンセンサ:規制モデル1ABD
In-Sight 2000 Mini シリーズビジョンセンサ (PoE モデル): 規制モデル1ABF
本製品は、クラス A製 品 です。家庭環境では、この製品は電波干渉を引き起こす可能性があり、そ
の場合、ユーザーは早 急 に措 置 を講 ずる必 要 があります。本装置は、EU 指 令 2014/30/EU 必須条
件 に準 拠 しています。宣言書は、最 寄 りの代 理 店 から入 手 できます。
欧 州
RoHS
適用可能な最新の指令に準拠。
FCC FCC (アメリカ連邦通信委員会)規則第15 章 クラス A準 拠
本製品は、FCC 規制第 15 章 に定 められたクラス Aデジタル機 器 に関 する規 制 要 件 に基 づいて試 験
が実 施 され、これに適 合 するものと認 定 されています。この規制要件は、商用設備内で本装置を操
作する場合の有害な電磁干渉に対し、合 理 的 な保 護 手 段 を提 供 するために設 定 されています。本
装 置 は高 周 波 を発 生 ・使 用 ・放 射 することがあります。取扱説明書の指示に従わずに設置・使用し
た場合、無線通信に有害な干渉を与える可能性があります。本装置を住宅地で使用すると有害
な 電 波 障 害 を起 こす恐 れがあり、この場 合 、使用者の負担で障害を是正する必要があります。
韓 国 In-Sight 2000 シリーズビジョンセンサ:規制モデルR00039: R-REM-CGX-R00039
In-Sight 2000 Mini シリーズビジョンセンサ:規制モデル1ABD: MSIP-REM-CGX-DM260
In-Sight 2000 Mini シリーズビジョンセンサ (PoE モデル): 規制モデル1ABF: MSIP-REM-CGX-
DM260PoE
本 機 器 はオフィス使 用 のみ認 定 されており、自宅で使用した場合、周波数干渉問題が発生する可
能 性 があります。
カナダ
EMC 認
証
本 クラス Aデジタル機 器 は、カナダICES-003 に準 拠 しています。
Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.
1

安全規制
UL およ
びCUL
NRTL
宣 言
UL 60950-1, 2nd Edition, 2014-10-14
CAN/CSA C22.2 No. 60950-1-07, 2nd Edition, 2014-10
CB UL IEC/EN 60950-1 請 求 により、CB 報告書を提供します。
2

中 国 RoHS
有害物質 有害物质
部品名
部件名称
鉛(Pb)
铅
水 銀 (Hg)
汞
カドミウム
(Cd)
镉
六 価 クロム
(Cr (VI))
六价铬
ポリ臭 素 化 ビフェ
ニル (PBB)
多溴联苯
ポリ臭 素 化 ジフェニル
エーテル (PBDE)
多溴二苯醚
規 制 モデル
R00039
規 制 モデル
1ABD
規 制 モデル
1ABF
X O O O O O
本表は、SJ/T 11364 規 定 に従 って作 成 されました。
这个标签是根据SJ / T 11364 的规定准备的。
O: この部 品 のすべての均 質 材 料 に含 まれる有 害 物 質 が、GB / T26572 - 2011 の制 限 要 件 を下 回 っていることを
示 します。
表示本部件所有均质材料中含有的有害物质低于GB / T26572 - 2011 的限量要求。
X: この部 品 に使 用 されている均 質 材 料 の少 な くとも 1つに含 まれている有 害 物 質 が、GB / T26572 - 2011 の制
限 要 件 を超 えていることを示 します。
表示用于本部件的至少一种均质材料中所含的危害物质超过GB / T26572 - 2011 的限制要求。
3

欧州共同体ユーザ
コグネックスは、電気・電子機器廃棄物に関する2012 年7月4日付け欧州議会・
理事会指令 2012/19/EU (WEEE) を順 守 しています。
本製品の製造には、天然資源の抽出と使用が必要とされます。適 切 に廃 棄 されな
い場合、本製品に含まれている有害物質が、健 康 および環 境 に影 響 を与 える可 能
性 があります。
有 害 物 質 が環 境 に悪 影 響 を与 えないようにするため、また天然資源に対する影響を
軽 減 するため、製品廃棄時には、適 切 な回 収 システムを利 用 することを推 奨 します。
これらのシステムは、健全な方法で製品の大半を再利用したり、リサイクルしたりしま
す。
クロスアウト された車 輪 付 きゴミ箱 マークは、製品が一般廃棄物とともに処分さ
れるべきではないことを示 し、製品廃棄時に適切な分別回収システムを使用するよう
に呼 びかけています。
回集、再利用、リサイクルシステムの詳 細 については、地方自治体の廃棄物管理局
にお問 い合 わせください。
本 製 品 の環 境 に与 える影 響 についての詳 細 は、販 売 代 理 店 までお問 い合 わせくださ
い。
4

注意事項
人 体 への障 害 や機 器 の損 傷 を防 ぐために、コグネックス製 品 を設 置 ・運 用 する際 には
次 の注 意 事 項 を厳 守 してください。
l本機器には、LPS または NEC クラス 2電 源 をご使 用 ください。それ以 外 の電
源 を使 用 すると、火災や感電の危険性が生じ、コンポーネント に損 傷 を与 え
る原 因 となります。必 要 に応 じて、国および地域の配線規格および規則に
従 ってください。
l過電圧、回 線 ノイズ、静電気放電 (ESD)、電 力 サージ、その他 の電 源 異
常 に起 因 した損 傷 や誤 作 動 を防 止 するために、ケーブルとワイヤは高 電 流
配 線 および高 電 圧 電 源 を避 けて配 線 してください。
l本製品は、自 動 製 造 システムまたは類 似 のアプリケーションにおける、産 業
用 の使 用 を意 図 しています。
lこの製 品 が組 み込 まれたシステムの安 全 性 は、システム構 築 者 の責 任 となり
ます。
l過度の熱、ほこり、水分、湿度、衝撃、振動、腐食性物質、可燃性物
質、静電気などの環境下に、コグネックス製 品 を設 置 しないでください。
lレーザー光 線 を画 像 センサに当 てないでください。直接的または間接的に
レーザー光 線 が当 たると、画 像 センサが損 傷 する可 能 性 があります。画 像
センサにレーザー光 線 が当 たるような場 合 には、対 応 するレーザーの波 長 に
合 わせたレンズフィルタをご使 用 ください。お近 くのシステムインテグレータやア
プリケーションエンジニアにお尋 ねください。
l本製品には、ユーザが修 理 できる部 品 はありません。電気的または機械的
な変 造 を加 えないでください。許 可 なく変 造 を行 った場 合 は、保証が無効に
なります。
5

lケーブルの配 線 時 はサービスループ (余 長 ループ)を設 けてください。各種規
格関連団体からの明示的な了承なしに変更、変 造 を行 った場 合 は、本 機
器 の使 用 権 を失 う可 能 性 があります。
l曲 げ半 径 はコネクタから最 低 152.4mm (6 インチ)離 れている必 要 がありま
す。ケーブル径 の10 倍 に満 たない小 さな曲 げ半 径 やサービスループを設 けた
場合、ケーブルのシールドの劣 化 、ケーブルの損 傷 または磨 耗 が短 期 間 で
生 じることがあります。
l本 機 器 はオフィス使 用 のみ認 定 されており、自宅で使用した場合、周波数
干渉問題が発生する可能性があります。
lこのデバイスは、本 マニュアルの指 示 に従 って使 用 してください。
l必 要 に応 じて、国 および地 域 の配 線 規 格 および規 則 に従 ってください。
l仕様は参照用で、予 告 なしに変 更 される場 合 があります。
6
